Датчик импульсов для газового счетчика для чего нужен
Счетчик импульсов на Linux (получаем информацию о расходе газа со счетчика ВК-G4)
Открываем табличку с описанием разъемов на плате. Нас интересует разъем CON3 (GPIO Headers). Выбираем любой понравившийся нам контакт, и определяем его функционал (например мне понравился контакт 12 на разъеме CON3, на который выведен порт сокета PH2). Сверяемся с Allwinner A20 datasheet (таблица GPIO multiplexing function) — выбранный порт должен поддерживать генерацию прерываний (в моем случае это EINT2 в столбце Multi 6). Дальше нам нужно определить номер pin с точки зрения GPIO, которому соответствует выбранный порт (PH2). Мне проще было определить это непосредственно на рабочем устройстве:
# grep ‘(PH2)’ /sys/kernel/debug/pinctrl/1c20800.pinctrl/pinmux-pins
pin 226 (PH2): (MUX UNCLAIMED) (GPIO UNCLAIMED)
заодно и убедился, что этот порт в данный момент ничем не используется (MUX и GPIO UNCLAIMED).
Теперь можно создавать Device Tree configuration. Примеры на некоторые устройства имеются в исходных текстах ядра Linux в папке arch/arm/boot/dts, для Banana PI файл называется sun7i-a20-bananapi.dts
В нем мы производим следующие изменения:
и снова выполняем перезагрузку. После этого смотрим вывод команды dmesg:
Отлично, модули загружены и работоспособны. Проверяем функционал сначала программным путем:
(это мы имитировали сигнал программными средствами).
Теперь подключаем датчик Холла и убеждаемся в его работоспособности путем поднесения к нему какого-нибудь магнитика (например, от магнитной наклейки на холодильник).
Послесловие
Наконец-то у меня появилось время для размещения фоток. Итак:
Собственно сенсор. Его чуствительной частью является сторона без скосов (т.е. ее прижимаем к счетчику под младшим разрядом)
Затем фиксируем сенсор изолентой
Для прочности вырезаем из пенопласта кусок под размер выемки в газовом счетчике и дополнительно фиксируем сенсор им
После чего фиксируем этот кусок и провод изолентой
Ну и вот что получилось в результате
За решение по крепежу просьба ногами не пинать, т.к. в доме пока еще идет ремонт и крепеж, фактически, является макетным.
Применение СЧ и ВЧ датчиков импульсов для точного определения значения рабочего расхода газа корректором ЕК270 при работе в импульсном режиме
Для точного определения значения рабочего расхода газа корректором ЕК270 при работе в импульсном режиме, счетчики газа, производства ООО «ЭЛЬСТЕР Газэлектроника», по дополнительному заказу могут быть укомплектованы среднечастотным датчиком R300 (RVG и RABO) или высокочастотными датчиками A1K (RVG и RABO) и A1R и A1S (TRZ).
Работа счетчиков с этими датчиками подробно показана в видеоролике «Применение среднечастотных (СЧ) и высокочастотных (ВЧ) датчиков для контроля расхода газа». Эти датчики могут использоваться во взрывоопасной зоне в составе комплексов СГ-ЭК. Отдельно, (не в составе СГ-ЭК) среднечастотные датчики R300 не поставляются.
Возможности корректора ЕК270 по контролю расхода газа, проходимого через счетчик, а также его настройки показаны в видеоролике «Мониторинг расхода с использование корректора ЕК270».
Поскольку применение комплексов СГ-ЭК с датчиками высокой и средней частоты позволяет оптимизировать учет газа, ООО «ЭЛЬСТЕР Газэлектроника» рекомендует установку среднечастотных и высокочастотных датчиков в случаях, когда используется газопотребляющее оборудование, работающее в импульсном режиме.
Герконовый датчик импульсов для газового счетчика BK-4GT
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Статья относится к принтерам:
Надоело мне ходить к счетчикам для сбора с них данных. Если с электрических счетчиков получать импульсы легко, счетчик воды при замене купил сразу с импульсным выходом, а вот с газовым была проблема. В самом счетчике импульсного выхода нет, а купить такой датчик стало жалко денег, т.к. стоят датчики дороже 1000 руб (находил в интернете в пределах от 1100 руб. до 1500 руб.).
А раз существует внешний датчик, значит в счетчике имеется возможность снятия импульсов. В паспорте к моему счетчику BK-4GT было написано, что на младшем разряде имеется магнит. Внешний датчик содержит геркон. Находил видео где считывали показания датчиком Холла взятого из кулера ПК. Датчики Холла у меня имелись, но мне было удобнее использовать геркон. Кое как прилепил геркон и какое-то время он передавал показания, но периодически отваливался. к тому же вид такого монтажа не особо нравился контроллерам, приходилось каждый раз пояснять что да как, отсоединять, показывать что это всего-лишь геркон.
Много изоляции с провода не снимайте, чтобы в итоге все выглядело приятнее. Тут надо быть очень аккуратным и верхнюю ногу геркона загибать так чтобы стекло геркона не лопнуло. В идеале на сколько можно ближе загните ногу, чтобы магнит счетчика точно оказывал на него влияние.
Можно и без термоусадки, но с ней мне нравится куда больше. И выглядит лучше (субъективно) и некая защита имеется, опять же много термоусадки не используйте и постарайтесь, чтобы она минимально выступало над герконом. Усаживаю её быстро двигая над зажигалкой.
Теперь берём наш распечатанный полуфабрикат датчика.
Просовываем в отверстие геркон чтобы верх его, буквально на полмиллиметра торчал сверху. Фиксируем провод стяжкой, так чтобы фиксатор стяжки был сзади. НЕ ЗАТЯГИВАЕМ сильно стяжку, важно чтобы провод не выпал, но у него была свобода для движения вверх-вниз.
Затянуть сильнее можно будет когда уже непосредственно прицепите получившийся датчик к счетчику и убедитесь что геркон реагирует на переход, младшего разряда счетчика, с девятки на ноль. Если нет, то значит геркон не «чувствует» магнит. либо провод во время монтажа датчика вниз сполз, либо верхний контакт геркона загнули далеко.
Я проверял подключив геркон в разрыв АКБ и Buzzer`а.
Процесс монтажа и тест датчика:

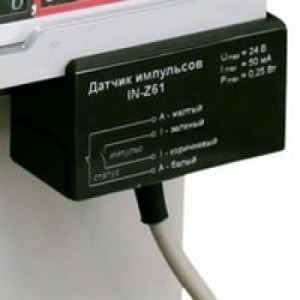

Генератор импульсов in z61
Для использования в автоматизированных системах сбора информации счетчик газа может быть оснащен НЧ генератором импульсов IN-Z 6Х, состоящим из 2 язычковых контактов. Один из них срабатывает от магнитной вставки, встроенной в ролик младшего разряда отсчетного устройства. Второй контакт предназначен для сигнализации влияния на контакт внешним магнитным полем.
Описание:
НЧ генератор импульсов выпускается в трех исполнениях:
IN-Z 61 – с разъединяющим кабелем
IN-Z 62 – с зажимами для подключения кабеля
IN-Z 63 – с выходным коннектором
Технические характеристики датчика-генератора импульсов IN-Z 61 (Z61):
В процессе автоматизации домашнего хозяйства было обнаружено, что имеющийся в наличии счетчик расхода газа ВК-G4 обладает интересной особенностью: его в младший разряд встроен магнит, который может замыкать геркон, устанавливаемый снаружи самого устройства (т.е. для его подключения не требуется разрешения от газовой компании). Это даже указано в паспорте на сам счетчик. Правда там рекомендуется использовать «НЧ генератор импульсов IN-Z 61», но на самом деле это просто геркон с креплением на счетчик за невменяемую цену. Поэтому вместо IN-Z 61 было решено использовать самый дешевый датчик Холла с цифровым выходом (т.е. со встроенным триггером Шмитта).
Из имеющегося в наличии был взят датчик Холла типа SS441A. В соответствии с datasheet на SS44xA в третьей цифре кодируется его магнитная чуствительность, которая обуславливает физическое расположение датчика на газовом счетчике.
В качестве управляющей системы у меня используется одноплатный компьютер Banana PI, работающий под управлением ОС Linux (vanilla kernel 4.2+). Физическое подключение SS44xA очень простое:
вывод (-) подключаем к общему проводу;
вывод (+) подключаем к +5V (а не к +3.3V);
вывод (D) подключаем к порту GPIO и подтягиваем через резистор 4.7 кОм на +3.3V.
Но каково же было мое удивление, когда я не смог обнаружить kernel in-tree drivers, способных просто подсчитывать кол-во импульсов на заданном порту GPIO! Я понимаю, что Linux — это не ОС реального времени, но просто считать низкочастотные импульсы… Неужели только у меня возникла такая задача?
Внимательно посмотрев последние исходники ядра, было обнаружено два промежуточных решения:
Использование любого из этих решений потребует наличия прикладной программы-демона, которая должна быть активна для выполнения подсчета импульсов. Это не лучшее решение, так как в случае ее завершения по какой-либо причине мы можем пропустить некоторое количество импульсов, что для целей учета достаточно критично. Поэтому, для минимизации рисков, было принято решение написать собственный драйвер устройства, который бы работал непосредственно на уровне ядра.
Итак, встречайте: драйвер для подсчета импульсов на произвольной линии GPIO, конфигурируемый при помощи технологии Device Tree.
Для своей работы я использую сборку от Armbian, причем на их же сайте можно взять и исходники ядра, на основе которых и была подготовлена сборка. Но, в принципе, нет никаких ограничений на целевую сборку быть не должно.
Сборку внешнего модуля я здесь не описываю (а надо? в принципе ресурсов с таким описанием достаточно много), поэтому считаем, что у вас уже есть готовые модули counters.ko gpio-pulse.ko, собранные под ваше ядро. Дальнейший процесс я описываю на примере Banana PI, но по аналогии его можно перенести и на любую другую платформу.
Открываем табличку с описанием разъемов на плате. Нас интересует разъем CON3 (GPIO Headers). Выбираем любой понравившийся нам контакт, и определяем его функционал (например мне понравился контакт 12 на разъеме CON3, на который выведен порт сокета PH2). Сверяемся с Allwinner A20 datasheet (таблица GPIO multiplexing function) — выбранный порт должен поддерживать генерацию прерываний (в моем случае это EINT2 в столбце Multi 6). Дальше нам нужно определить номер pin с точки зрения GPIO, которому соответствует выбранный порт (PH2). Мне проще было определить это непосредственно на рабочем устройстве:
# grep ‘(PH2)’ /sys/kernel/debug/pinctrl/1c20800.pinctrl/pinmux-pins
pin 226 (PH2): (MUX UNCLAIMED) (GPIO UNCLAIMED)
заодно и убедился, что этот порт в данный момент ничем не используется (MUX и GPIO UNCLAIMED).
Теперь можно создавать Device Tree configuration. Примеры на некоторые устройства имеются в исходных текстах ядра Linux в папке arch/arm/boot/dts, для Banana PI файл называется sun7i-a20-bananapi.dts
В нем мы производим следующие изменения:
Параметр gpios в node расчитывается следующим образом:
Параметр interrupts в node расчитывается следующим образом:
Выполняем компиляцию измененного файла Device Tree:
и снова выполняем перезагрузку. После этого смотрим вывод команды dmesg:
Отлично, модули загружены и работоспособны. Проверяем функционал сначала программным путем:
(это мы имитировали сигнал программными средствами).
Теперь подключаем датчик Холла и убеждаемся в его работоспособности путем поднесения к нему какого-нибудь магнитика (например, от магнитной наклейки на холодильник).
Послесловие
Наконец-то у меня появилось время для размещения фоток. Итак:
Собственно сенсор. Его чуствительной частью является сторона без скосов (т.е. ее прижимаем к счетчику под младшим разрядом)
Затем фиксируем сенсор изолентой
Для прочности вырезаем из пенопласта кусок под размер выемки в газовом счетчике и дополнительно фиксируем сенсор им
После чего фиксируем этот кусок и провод изолентой
Ну и вот что получилось в результате
За решение по крепежу просьба ногами не пинать, т.к. в доме пока еще идет ремонт и крепеж, фактически, является макетным.
Датчик импульсов для счетчиков газа
Для дистанционной передачи данных о расходе с коммунальных и бытовых счетчиков газа типа ВК.
Для использования в автоматизированных системах сбора информации счетчик газа может быть оснащен НЧ генератором импульсов IN-Z 6Х, состоящим из 2 язычковых контактов. Один из них срабатывает от магнитной вставки, встроенной в ролик младшего разряда отсчетного устройства. Второй контакт предназначен для сигнализации влияния на контакт внешним магнитным полем.
Технические характеристики:
Датчик импульсов для газового счетчика для чего нужен
После счетчика электроэнергии пришел черед автоматизировать счетчик газа, который размещен на внешней стене моего дома. Прибор установлен сбытовой компанией, во время подключения меня к этому благословенному ресурсу.
Марка счетчика BK-G4, это весьма распространенная модель. По крайней мере, в нашем микрорайоне.
Мне долго казалось, что прибор не имеет никаких перспектив в плане автоматизации. Тем приятнее было узнать, что я ошибался. Оказалось, что разработчики разместили на последнем колесике счетчика миниатюрный магнит. Более того, в продаже имеются специальные герконовые датчики, идеально монтирующиеся в тело прибора, как раз для реагирования на этот магнит (фото 1).
Фото 1. Счетчик газа ВК-G4 со счетчиком импульсов
После этого, процесс дистанционного снятия показаний стал делом техники.
Техники, производимой компанией «Технотроникс».
Наконец-то удалось применить на практике контроллер КУБ-Инфра/GSM, работающий в беспроводном варианте, по каналам сотовой связи. Хорошо, что у нас есть такое всепогодное, вандалозащищенное (кроме лома) техническое решение (фото 2).
Фото 2. Контроллер КУБ-Инфра/GSM в пыле-влагостойком исполнении
Новый контроллер КУБ-Инфра/GSM теперь будет зимовать около счетчика газа, деля с последним все тяготы и лишения (фото 3).
Фото 3. Счетчик газа и КУБ-Инфра/GSM
Первые впечатления от нового способа связи самые положительные.
То, что я теперь работаю по каналу GSM, никак не сказалось на точности показаний расхода газа на моем телефоне (фото 4,5).
