Обзор системы охранно-пожарной сигнализации
Системы охранно-пожарной сигнализации (ОПС) – это то, без чего не может обойтись ни один объект недвижимости. В России (как и в других странах) есть национальный ГОСТ, регламентирующий установку и сервисное обслуживание ОПС. За его соблюдением следят соответствующие службы, применяя к нарушителям жесткие меры, что неудивительно – ведь возникший и не потушенный своевременно пожар угрожает не только имуществу, но здоровью и жизням людей.
Именно поэтому так важно знать:
— разновидности систем охранно-пожарной сигнализации;
— их достоинства и недостатки;
— из каких основных компонентов они состоят;
— какие функции выполняют;
— чем руководствоваться при выборе ОПС.
Если отвлечься от сугубо технических терминов, охранно-пожарная сигнализация – это совокупность датчиков, извещателей, приемно-контрольных и управляющих устройств, а также вспомогательного оборудования, призванная обеспечить пожарную безопасность объекта. Соединение элементов комплекса в единое целое может быть проводным или беспроводным в зависимости от конкретной ситуации и пожеланий заказчика – но это не влияет на поставленные перед ОПС задачи.
● Своевременное обнаружение очага возгорания.
● Оперативное оповещение о пожаре людей и пожарных служб.
● Предотвращение ложных срабатываний.
● Включение системы автоматического пожаротушения.
● Регулирование притока воздуха (из системы кондиционирования, вентиляции и пр.).
● Аварийное управление элементами здания (двери, лифты и др.).
Датчики (дымовые, тепловые, пламени, газовые и пр.) фиксируют наличие возгорания и передают сигнал на приемно-контрольную и управляющую панели, которые обрабатывают сигнал для предотвращения ложного срабатывания и при подтверждении возгорания включают оповещатели, систему пожаротушения и выполняют другие запрограммированные действия.
Существует несколько разновидностей ОПС, различающихся по типу подключения датчиков и другим параметрам. Рассмотрим некоторые часто встречающиеся типы ОПС.
Пороговые или безадресные ОПС
Датчики подключаются в общие шлейфы без указания номера и расположения. При сигнале тревоги от датчика на станции будет известен только номер шлейфа, к которому подключен сработавший датчик. Поэтому такие ОПС устанавливают только на небольших по площади объектах, где не более 30 помещений.
Достоинство таких ОПС – бюджетность. Недостатки – довольно большое число ложных срабатываний, сложность поиска очага возгорания (особенно в задымленных помещениях), дорогостоящий монтаж из-за большого расхода монтажных материалов и датчиков (не менее двух на помещение).
Адресные ОПС
Датчики подключаются в шлейфы с протоколом обмена, поэтому на станции видна информация о каждом сработавшем датчике, т.е. имеется точное указание на место возгорания. Это повышает оперативность реагирования, но… другие недостатки пороговых ОПС остаются (следует еще учесть, что адресные ОПС дороже пороговых). Такие ОПС также устанавливают на небольших по площади объектах.
Адресно-аналоговые ОПС
Если первые два рассмотренных нами вида ОПС характеризовались низкой стоимостью оборудования и довольно высокой – монтажа, то с адресно-аналоговыми ОПС все обстоит иначе: высокая стоимость оборудования и бюджетный монтаж. Как правило, такие ОПС ставят на крупные объекты (торгово-офисные центры и пр.), но их можно установить и на небольшой объект (если для собственника не актуален вопрос цены).
К достоинствам адресно-аналоговых ОПС можно отнести:
— надежность работы системы даже в случае обрыва шлейфа;
— есть алгоритмы, предотвращающие ложные срабатывания (автоматически проверяется чувствительность датчиков, имеется режим день/ночь и пр.);
— возможно наращивание системы без серьезных материальных затрат;
— большое число дополнительных и сервисных опций, упрощающих работу с системой;
— простота взаимодействия с автоматическими системами здания (лифты, вентиляция и пр.);
— легкость и дешевизна монтажа и сервисного обслуживания.
Недостаток – необходимость использовать для монтажа витую пару, с ограничением по длине.
Комбинированные ОПС
Приемно-контрольное оборудование в таких ОПС имеет модульную структуру, причем модули есть и адресно-аналоговые, и для подключения одно- и двухпортовых шлейфов.
Достоинства таких ОПС:
— можно формировать протяженные линии связи;
— централизованный контроль объекта;
— меньшая стоимость (по сравнению с адресно-аналоговыми).
Комбинированные ОПС часто входят в состав интегрированных систем безопасности, включающих в себя охранную сигнализацию, модули контроля доступа и другие элементы системы. Такие интегрированные системы могут устанавливаться на крупных объектах, состоящих из нескольких зданий.
При выборе типа ОПС для объекта следует обращать внимание на:
2. площадь объекта и количество помещений;
3. его назначение (тип ОПС может регулироваться нормами пожарной безопасности);
4. пожелания заказчика.
Проектирование, монтаж и сервисное обслуживание охранно-пожарной сигнализации должно проводиться с учетом нормативных документов и действующих норм пожарной безопасности, поэтому его следует доверить профессионалам.
Компания «Видеоглаз», в которой работают специалисты высокой квалификации, проведет для вас все необходимые расчеты, спроектирует и установит ОПС, соответствующую нормам пожарной безопасности и пожеланиям клиента.
Охранно-пожарная сигнализация
Привет хабрачеловек. Находясь в уютном офисе или любом другом месте работы ты наверно обращал внимание на все эти не понятные штуки на дверях, стенах, окнах и потолке. Так вот, эти штуки помогают сохранить твое имущество, ценности и даже жизнь.
Сегодня я постараюсь рассказать, как эти штуки устроены, зачем они нужны и как все это работает. Иногда просто бывает не лишним знать о природе вещей, которые тебя окружают. Под катом много букаф полезного, картинок и трафика.
Несколько слов про сигнализацию
Сигнализация бывает автономной и пультовой. Автономная сигнализация никуда не выведена, обслуживание и контроль ведется хозяином, уполномоченным лицом или рабочим персоналом охраняемого объекта. Пультовая охрана подключена на пульт централизованного наблюдения дежурного персонала вневедомственной охраны, пожарной службы или не государственного частного охранного предприятия (ЧОП), как правило, по линии АТС или радио-каналу.
Приемно-контрольные приборы
Во главе систем сигнализации стоят приемно-контрольные приборы (ПКП), именно они в случае чего включают сирены, голосовое оповещение, а также «вызывают» милицию и пожарных. Эти приборы контролируют состояние своих шлейфов сигнализации (ШС), которых может быть много. В шлейфы подключены датчики (извещатели) охранные или пожарные, которых тоже может быть не один десяток. В случае срабатывания датчики могут (в зависимости от типа датчика и способу его подключения) замыкать или размыкать шлейф. Обычно в конце шлейфа подключен оконечный элемент (ОЭ), роль которого может играть диод, конденсатор, а в большинстве случаев, как правило, резистор определенного номинала — это защита от возможных неисправностей датчиков и не компетентных взломщиков, которые попытаются замкнуть шлейф. Все чаще в современных приборах оконечный элемент несет информативный характер, чтобы сообщать о различных неполадках в шлейфе.
Получается ПКП следит, чтобы шлейф не заходил за установленный номинал оконечного элемента, иначе ПКП «подумает», что шлейф не исправен и включит соответствующую индикацию или нарушен и перейдет в тревогу параллельно манипулируя своим выходом.
Выходы ПКП тоже бывают разными, основные из них — это обычное реле, радио-передатчик, интерфейс RS-485, разного рода сигнально-пусковые устройства. Выход ПКП может даже стать шлейфом другого ПКП. У одного ПКП выходы могут быть одновременно нескольких типов.
Характерной особенностью прибора также является способ его управления.
Итак, ПКП различаются по количеству шлейфов, номиналам ОЭ этих шлейфов, способу управления, количеством и типом выходов.
Распространенные извещатели
Извещатели предназначены для регистрации определенных событий и сообщении о них приемно-контрольному прибору. Для этого они снабжены выходным реле, радио-передатчиком или интерфейсом RS-485 (адресные извещатели). Извещатели также могут быть автономными, т.е. не работать с ПКП, а иметь свои собственные средства для светового и звукового оповещения в случае срабатывания. Некоторые могут быть комбинированными и иметь свойства нескольких типов извещателей одновременно. Большинство извещателей снабжены защитой от вскрытия корпуса, многие также требуют отдельного питания.
Сигнализатор магнитно-контактный. Состоит из двух частей — геркон и магнит. Геркон попадая в действие магнитного поля замыкает свои контакты. В основном используется на дверях и окнах, имеет разные исполнения для подходящих условий эксплуатации. Теперь вы знаете где достать магнитики.
Извещатели охранные акустические
Состоят из микрофона и преобразователя. Регистрируют звук бьющегося стекла. Для уменьшения ложных срабатываний от посторонних звуков — настроены на определенный диапазон звуковых частот. Многие извещатели позволяют регулировать чувствительность, снабжены индикацией событий и могут хранить сработку в памяти.
Так называемые «объемники»
Под «объемниками» принято подразумевать — датчики движения. Наиболее распространены инфракрасные и радиоволновые.
Принцип действия ИК-датчиков основан на регистрации изменения теплового фона в зоне действия датчика за единицу времени. Таким образом их не рекомендуется направлять или устанавливать в местах с возможным частым изменением температуры (батареи отопления, вентиляционные отверстия, окна).
В радиоволновом извещателе реализован принцип обнаружения человека по регистрации доплеровского сдвига частоты отраженного сверхвысокочастотного (СВЧ) сигнала, возникающего при движении человека в электромагнитном поле, создаваемым СВЧ модулем. Такие датчики можно маскировать за препятствиями из материалов пропускающие радиоволны. (Оригинал и более подробно)
Некоторые «объемники» позволяют охранять помещения с находящимися внутри домашними животными. Многие извещатели также позволяют регулировать чувствительность, снабжены индикацией событий и могут хранить сработку в памяти.
Извещатели пожарные дымовые
Дымовой оптико-электронный пожарный извещатель. Предназначен для обнаружения возгораний, сопровождающихся появлением дыма, в закрытых помещениях. Принцип работы извещателя основан на регистрации изменения оптической плотности воздуха за единицу времени, с характерным для задымления пороговым значением. Срабатывание извещателя сопровождается включением встроенного оптического индикатора (светодиода).
Причиной срабатывания также может стать пыль и мелкие насекомые попавшие внутрь, поэтому не реже двух раз в год такие извещатели требуют осмотра и чистки.
В случае ложного срабатывания не поленитесь обратить внимание на светодиоды таких датчиков, запомните тот у которого он горел и укажите его обслуживающему персоналу. Это избавит вас от будущих головных болей.
Извещатели пожарные тепловые
Регистрируют превышение температуры в помещении выше порогового значения. Старые образцы представляли из себя два электрода сплавленные низкотемпературным припоем. Современные образцы более надежны и имеют термометры сопротивления или термо-реле. Каждый извещатель настроен на определенную температуру срабатывания. Некоторые имеют светодиодную индикацию и позволяют визуально определить сработку конкретного извещателя.
Извещатели пожарные ручные
При пожаре приводятся в действие ручным способом. Как правило установлены у выходов.
По началу, как только вводились в эксплуатацию в России, извещатели представляли из себя обезличенные кнопки, и пытливые умы соотечественников, а кто-то просто из хулиганских побуждений, не давал пожарным службам покоя ни днем ни ночью. Чуть позже, с целью победить менталитет, были введены в эксплуатацию извещатели снабженные подробной информацией по пользованию прямо на корпусе, а некоторые еще и снабжены устройством для опломбирования.
Тревожная сигнализация
Чуть не забыл. В отличии от охранной и пожарной сигнализации, тревожная чуть более чем полностью предназначена для защиты человека от себе подобных. Самое широкое распространение получили тревожные кнопки различных типов и конструкций. Сначало кнопками оснащались кассы, кнопки располагались под столами, иногда это были специальные педали. Затем стали оснащаться места продажи алкогольной продукции, у охранников появились переносные радио-брелоки. Потом школьные и дошкольные учреждения — прежде всего на это повлияли события произошедшие в Беслане. Сейчас кнопки используются повсеместно, магазины, офисы, гос. учреждения.
А еще благодаря тревожной сигнализации можно делать интересные вещи.
Послесловие
Всегда умиляли фильмы, где с помощью немыслимых устройств и высоких технологий группа бравых ребят взламывает сейфы федеральных банков и совершенно не заметно ускользает от охранников со всем добром 🙂
По правде говоря в действительности скорее всего у таких героев будет единственная попытка, если конечно им не поможет пофигизм охранного предприятия и апатия обслуживающего персонала. Бывает, что сам наниматель гонится за дешевизной и получает в итоге сырой проект с дешевыми безымянными устройствами сигнализации, имея постоянные ложные срабатывания и кучу другой головной боли.

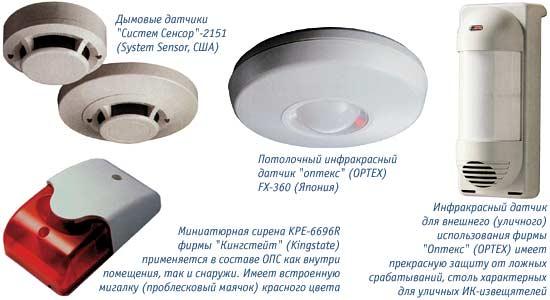

Охранно пожарные сигнализации (ОПС). Датчики охранной сигнализации, контрольные панели и др. устройства
 |  |
| | |

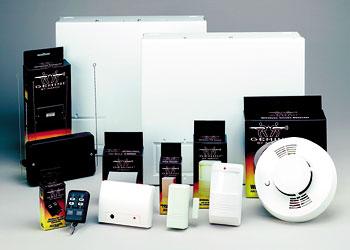

Охранно пожарные сигнализации (ОПС). Датчики охранной сигнализации, контрольные панели и другие устройства.
Это только один вариант спасения нашей собственности. Но есть и другие приспособления, на другие случаи жизни.
и охранной системы
По принципу действия они бывают следующие:
| |  |
| | |
Контрольная панель состоит из платы (процессора) и клавиатуры. На клавиатуре набирается цифровой код, который включает или выключает сигнализацию, кроме того программируются некоторые функции системы. Например, время входной или выходной задержки. Зачем это нужно? Для этого следует описать ритуал включения/выключения сигнализации.

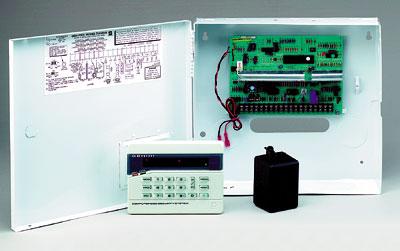

Контрольные панели XP-400 серии (Express) (слева)
и серии GEM-P3200 (справа) с выносной клавиатурой управления.
Предназначены для работы с проводными и беспроводными датчиками
Контрольная панель GEM-P3200
Предположим, после напряженного рабочего дня хозяин вернулся домой. Войдя в дом, понятно, надо отключать охранную систему. И опять-таки есть два способа.
Во втором же случае все сложнее и гораздо надежнее. Ведь дверь в квартиру придется открыть. Это приведет сигнализацию в боевую готовность, и она подаст сигнал тревоги.
Как охраняют рубежи?
Каждый рубеж охраны подключается к контрольной панели по отдельности, независимо от других. К контрольной панели (цена 80-90$) можно подключить 6-8 рубежей. Это дает возможность поделить помещение на 6-8 частей и охранять каждую отдельно. Если вторжение не первый рубеж охраны, то его заметит второй, и так далее.
Беспроводные ОПС: и
| |  |
| | |
Нет, я ни на что не намекаю, Боже сохрани. Просто к слову пришлось.
Но это еще не все. В современных охранных сигнализациях существуют еще системы видеонаблюдения и автоматический телефонный дозваниватель.
Обзор датчиков охранных сигнализаций
Датчики охранной сигнализации относятся к электронным устройствам, информирующим пользователя о несанкционированном проникновении на охраняемый объект. Поступающая от них информация используется при принятии решения о дальнейших действиях. Подобные устройства бывают различного вида. Производители предлагают устройства, отличающиеся по конструктивному исполнению, способу передачи сигнала, принципу действия. Последний определяет порядок регистрации поступающего воздействия и последующее формирования электрического сигнала. Выбирая подходящий вариант, стоит познакомиться с существующими разновидностями.
Основные виды по принципу действия
Существующие типы не только существенно отличаются по конструктивному исполнению, но и имеют различный принцип действие. Чтобы не ошибиться, надо точно знать, какие отличительные особенности имеет определенная разновидность, в каких случаях она срабатывает и почему. Это позволит понять, какой модели стоит отдать предпочтение в конкретной ситуации.
Герконовые
Подобные устройства часто называют магнитоконтактными. Их монтируют на оконные и дверные блоки, чтобы своевременно обнаружить открытую створку. В их состав входит:
Эксплуатация подобных устройств предполагает, чтобы обе части должны находиться в непосредственной близости друг к другу. При этом они могут быть как замкнутыми, так и разомкнутыми. Второй вариант получил наибольшее распространение. Как только расстояние между магнитом и герконом составит около 10–20 мм положение контактов меняется.
В процессе монтажа на неподвижную часть оконного или дверного блока устанавливается геркон, на створке закрепляется магнит. По положению последнего пользователь может отслеживать положение полотна двери или створки окна. Пока они находятся в закрытом положении, контакты, как правило, остаются замкнутыми. При открытии створки контакты размыкаются, и пользователь получает соответствующий сигнал.
Инфракрасные
Сигналы, передаваемые устройствами данного вида, находятся в инфракрасном диапазоне. Сами датчики принято делить на:
Инфракрасные извещатели также иногда называют датчиками движения, так как они способны обнаружить объект, которые по той или иной причине изменил свое положение.
Советуем прочитать: подробно о том, что такое датчик движения охранной сигнализации, его разновидности, принципы работы, правила установки, монтажа и настройки, а также что такое объемный датчик охранной сигнализации и в чём его особенности.
Вибрационные
Такие датчики сигнализации позволяют обнаружить:
Чаще всего вибрационные устройства используются для контроля целостности строительных конструкций. Сохранность остекленных элементов контролируется с помощью акустических моделей.
Акустические (звуковые)
Акустические извещатели часто называют датчиками разбития стекла, так как они срабатывают при появлении характерного звука. Принцип работы подобных устройств основан на последовательном преобразовании акустического сигнала в электрический. Как только появляется характерный звук, система начинает его анализировать и, если существует необходимость, отправляет тревожный сигнал.
Комбинированные
Подобные устройства можно отнести к гибридам, в объединяющим в корпусе устройства двух типов. Наибольшее распространение получили изделия, которые способны срабатывать на звук и движение. Однако возможны и другие варианты. Например, производители предлагают устройства, объединяющие инфракрасный и радиоволновый.
Основные виды по способу передачи сигнала
Порядок передачи сигнала от подобных устройств может существенно отличаться. Существующие разновидности датчиков можно условно разделить на две большие группы:
Уже по названию можно понять, каким образом осуществляется передача сигнала в каждом конкретном случае. При этом каждый вариант имеет свои особенности, которые следует проанализировать при выборе подходящего устройства.
Проводные
Важное преимущество проводных датчиков — доступность. По данному параметру они существенно уступают беспроводным аналогам. Кроме того, они имеют достаточно широкую область применения. Благодаря продуманному конструктивному исполнению, они не только полностью совместимы между собой, но и с различными приемно-контрольными устройствами. Обеспечивают стабильную передачу сигнала в любых условиях. Способны прослужить долго при правильном и своевременном техническом обслуживании.
Проводные модели не нуждаются в настройке. Достаточно подключить прибор к системе, чтобы он начал работать. Исключение составляют адресные устройства, с которыми можно будет познакомиться ниже.
Монтаж проводных датчиков может осуществляться:
Независимо от выбранного способа монтажа, стоит быть готовым к тому, что в процессе эксплуатации могут возникнуть проблемы в местах соединения отдельных проводов. Причин для появления данного явления достаточно много, однако, в случае открытого способа соединения устранить неисправность будет намного проще.
Беспроводные
У таких датчиков охранной сигнализации для передачи сигнала используется определенный радиоканал. Они работают от встроенной батареи. Именно поэтому большинство пользователей делает выбор в пользу подобных устройств. Отсутствие проводов значительно упрощает выполнение монтажных работ. Сокращаются сроки, уменьшаются затраты и при этом нет риска нарушения целостности интерьера.
Несмотря на очевидные достоинства, беспроводные модели имеют ряд существенных недостатков:
Адресные
Передача информации между устройствами адресного вида и контрольной панелью осуществляется в цифровом виде. Они могут отправлять не только данные о внештатной ситуации, но и о своем состоянии. К данной разновидности могут относиться как беспроводные, так и проводные модели. Первые все только адресные, а вторые — частично.
Их важным преимуществом является информативность, что делает востребованным их использование при оснащении ответственных объектов.
Где купить
Приобрести комплектующие для сигнализации можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых товаров есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:
Прочие виды
Кроме перечисленных, существуют и другие виды датчиков, повышающих безопасность эксплуатации и обслуживания различных объектов. К таковым относят:
Также к устройствам охранного вида стоит отнести датчики пожарной сигнализации, видами которых являются:
Подобные устройства могут монтироваться внутри и снаружи здания. Модели, предназначенные для наружной установки, поставляются в надежных корпусах и обеспечивают регулирование в достаточно широком температурном диапазоне.
