Типы доуконовых уплотнений
В зависимости от сечения эластомерного и металлического кольца разделяют несколько типов. Самые распространенные — это DO, DF и XY-тип.
Рассмотрим их чуть подробнее:
Уплотнения с эластомерным О-кольцом (кольцом круглого сечения). Такие доуконы используются в опорных и поддерживающих катках, натяжных колесах (ленивцах) импортных (например, Komatsu, Caterpillar, Hitachi, Liebherr и т. д.) и отечественных (ЧТЗ, Четра Промтрактор) гусеничных экскаваторов, бульдозеров и тракторов.
Также могут использоваться в бортовых редукторах, шарнирах той же самой гусеничной техники и карьерных самосвалов (например, Белаз), в боронах сельскохозйственных прицепных агрегатов, в горно-шахтном оборудовании (например, проходческие комбайны, фрезы, дробилки, буровые установки и т. д.)
Уплотнения с эластомерными кольцами прямоугольного (или трапециeвидного, ромбовидного) сечения и угловыми металлическими кольцами (L-сечения). Они удобны тем, что требуют значительно меньше пространства для монтажа по сравнению с кольцами DO-типа, а сам монтаж не требует специального инструмента. Зато именно для данных колец нужно внимательнее отнестись к замеру размеров, т. к. любые отклонения от размеров негативно повлияют на резерв упругости.
У них также есть особенность: на поверхности металлического кольца, прилегающей к эластомерному кольцу имеются канавки, которых препятствуют скольжению и перекручиванию прямоугольного кольца во время эксплуатации.
Такие уплотнения используются чаще всего в винтовых транспортерах и шахтных скребковых конвейерах.
Основные производители таких колец: SKF, Trelleborg (TSS), Goetze Federal Mogul. Мы производим их качественные аналоги. В основном, устанавливаются на спецтехнику и горно-шахтное оборудование производства Cat.
Плавающие торцевые уплотнения типа DUOCONE
Двойные торцевые уплотнения часто называют «необслуживаемыми» — системы герметизации, в которых используется данный тип уплотнений, не требуют технического обслуживания.
Доукон с резиновым кольцом круглого сечения
Доукон с резиновым кольцом трапециевидного сечения
Увеличивают срок эксплуатации узла до 50% по сравнению со стандартными уплотнительными системами
Препятствуют проникновению загрязнений
Удерживают смазку внутри без необходимости дозаправлять и заменять ее
Идеально подходят для тяжелых условий эксплуатаций, в том числе в абразивной и запыленной внешней среде
Способны противостоять значительным изнашивающим нагрузкам
У нас вы можете подобрать необходимое торцевое уплотнение самостоятельно по размерам или обратиться за технической консультацией к нашим специалистам. Также на нашем сайте можно подобрать качественные аналоги самых распространенных конусных уплотнений, зная номер (OEM или каталожный номер) официального производителя.
ООО «Катунь» (KATUN）является сертифицированным производителем плавающих уплотнений дуокон и основным поставщиком уплотнений данного типа для производителей горно-добывающей, дорожно-строительной и сельскохозяйственной техники.
Более 650 типоразмеров
Наши специалисты помогут правильно замерить уплотнение и подобрать нужный размер
Российское производство
Вся инженерно-конструкторская документация разработана в соответствии с действующими ГОСТами
Чугун ЧХ16М2
(ГОСТ 7769-82)
В производстве наших уплотнений мы используем хромомолибденовый высоколегированный чугун
Более 5000 моточасов
Это проверенный срок службы наших уплотнений. Доуконы нашего производства ставятся на тяжелую бульдозерную технику с 2008 года
Наша компания оказывает комплексную техническую поддержку каждому потребителю: от подбора необходимого уплотнения по размерам и материалу в зависимости от условий эксплуатации и места установки до проведения инструктажа по правильной установке.
Для производителей спецтехники и оборудования, в котором используются плавающие доуконовые уплотнения действует специальная программа по совместной разработке и тестовому контролю. Подробности уточняйте у наших специалистов.
Что такое доукон?
Конструкция и принцип работы доуконового уплотнения.
Такие уплотнения состоят из двух металлических колец, которые точно притерты друг к другу и поджимаются (подпружиниваются) кольцами из эластомеров. Таким образом, осевая нагрузка обеспечивает герметичность.
В процессе эксплуатации и при правильной установке происходит равномерный износ металлической поверхности из-за трения, вызванного движением по окружности. Во время этого процесса уплотняющая поверхность постоянно и также равномерно сдвигается в сторону центральной оси благодаря упругости эластомерных колец. Именно поэтому уплотнения данного типа имеют значительные запасы износа и подлежат сервисной замене при достижении износа микроконуса до основной рабочей плоскости уплотнения.
Важно знать! В зависимости от используемого металла срок износа может сильно меняться. Например, микроконус металлических колец из стали марки ШХ15 (и его аналогов китайского производства) стирается в течение 6-12 месяцев, а из высоколегированного белого чугуна марки ЧХ16М2 (ГОСТ 7769-82) или его аналога Duronit проработает от 18 месяцев и более. Учитывая цену доукона, стоимость владения узла при установке стального кольца вместо чугунного значительно возрастает.
Стрелками показан износ микроконуса. На первой схеме — новый доукон, на второй — постепенный износ во время работы, на третьей — необходима замена.
Плавающие уплотнения типа доукон (duocone)
для бортовых редукторов
Более 650 типоразмеров
Наши специалисты помогут правильно замерить уплотнение и подобрать нужный размер
Российское производство
Вся инженерно-конструкторская документация разработана в соответствии с действующими ГОСТами
Чугун ЧХ16М2 (ГОСТ 7769-82)
В производстве наших уплотнений мы используем хромомолибденовый высоколегированный чугун
Более 5000 моточасов
Это проверенный срок службы наших уплотнений. Доуконы нашего производства ставятся на тяжелую бульдозерную технику с 2008 года
Наша компания оказывает комплексную техническую поддержку каждому потребителю: от подбора необходимого уплотнения по размерам и материалу в зависимости от условий эксплуатации и места установки до проведения инструктажа по правильной установке.
Для производителей спецтехники и оборудования, в котором используются плавающие доуконовые уплотнения действует специальная программа по совместной разработке и тестовому контролю. Подробности уточняйте у наших специалистов.
Доукон 208-27-00210 Komatsu
Оригинальные запчасти и аналоги
Паспорта и сертификаты
Доставка по всей России
Плавающее уплотнение 208-27-00210 (доукон) для экскаваторов Komatsu (Комацу)
Номер запчасти по каталогу: 208-27-00210, 2082700210
Замена: 208-27-00140, 17M-27-00102, 17M-27-00121, 17M-27-00120
Применяемость в технике: Уплотнение бортового редуктора (сальник) устанавливается на гусеничные экскаваторы PC600LC-6A, PC400-7, PC400-8, PC450-7, РС400-6, PC550LC-8 Komatsu
Вес: 3,4 кг
Компания ООО «Спецресурс 96» осуществляет поставку Доукон 208-27-00210 Komatsu во все регионы РФ, а также в страны СНГ и Казахстан.
Похожие товары

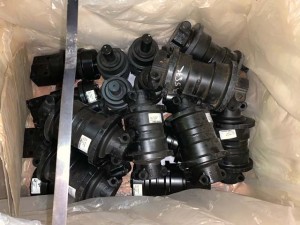

Каток поддерживающий для экскаваторов Komatsu PC270LC, PC290LC, PC300-7, PC300LC-7, PC340LC-7, PC350LC-7, PC400LC-7

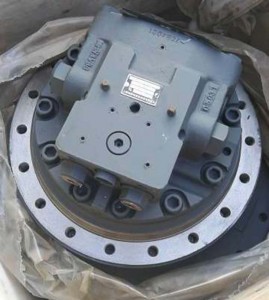

Редуктор хода с гидромотором для экскаваторов Komatsu PC200-7, PC200LC-7

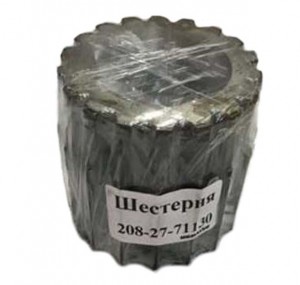

Шестерня редуктора хода для экскаваторов Komatsu

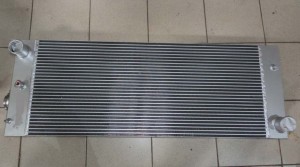

Радиатор водяной для экскаваторов PC300-8MO, PC350-8MO, PC360-8MO, PC390-8MO Komatsu
Мотор отопителя салона для экскаваторов и бульдозеров Komatsu

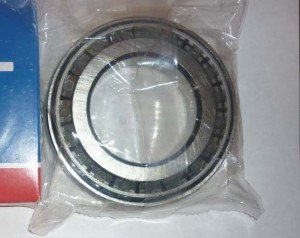

Подшипник гидромотора хода для экскаваторов и бульдозеров Komatsu

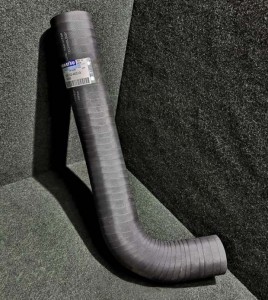

Патрубок радиатора верхний для экскаваторов PC200, PC200LC, PC220, PC220LC Komatsu

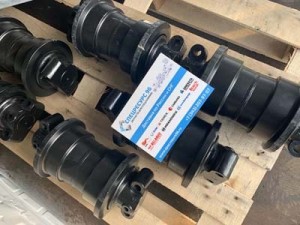

Каток опорный однобортный для экскаваторов Komatsu

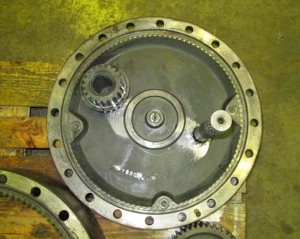

Крышка редуктора хода для экскаваторов PC270-7, PC300-7, РС270-8, PC300-8, PC350-7 Komatsu
