Дефектоскоп. Виды и работа. Применение и как выбрать. Особенности
Дефектоскоп – это электронное устройство, предназначенное для обнаружения скрытых дефектов в твердых изделиях. Прибор позволяет диагностировать отклонения от нормы без создания нагрузки или разрушения изучаемого объекта. С его помощью можно оценить однородность структуры изделия, наличие на его поверхности послаблений в результате коррозии, отклонения химического состава или наличие микротрещин.
Где используется дефектоскоп
Дефектоскопы используются в машиностроении и строительстве. С их помощью проверяются различные узлы и агрегаты, а также заготовки. Эти приборы являются незаменимыми в нефтегазовой промышленности и энергетике. С их помощью проверяются трубы и цистерны на наличие слабых стенок. Данное оборудование позволяет выявлять брак, что исключает его применение на строительстве ответственных объектов. С помощью дефектоскопов можно контролировать надежность сварных швов, слоя клея или плотность пайки.
Это оборудование производится в переносном и стационарном варианте. Отдельные модели позволяют ввести сканирование даже тех объектов, которые двигаются на высокой скорости. Такие приборы применяются для проверки труб, которые протягиваются через область сканирования. Также существуют большие дефектоскопы, передвигаемые на вагонетке по рельсам. Эти приборы используются в строительстве и промышленном производстве, в частности самолетов и кораблей. Существует масса видов дефектоскопов адаптированных под определенные условия эксплуатации. В металоперерабатывающей промышленности применяются устройства, которые могут выявлять дефекты в разогретых металлических заготовках.
Конструкции дефектоскопов
Для обеспечения работы дефектоскопа используются различные физические явления, природа которых существенно отличаются друг от друга. В связи с этим существует масса конструктивных особенностей этих приборов.
Среди самых распространенных дефектоскопов, которые массово производятся, можно выделить:
Каждый из этих типов оборудования обладает своими сильными сторонами и слабостями. В связи с этим они могут подходить идеально для одних целей, но быть непригодными для других. Чтобы сделать правильный выбор дефектоскопа, важно предварительно разобраться с принципом действия каждой разновидности.
Акустический дефектоскоп
Также называется импульсным или ультразвуковым. Он работает по принципу эха. На изделие, которое тестируется, направляется короткий ультразвуковой импульс, после чего его колебания регистрируются. В результате на экран выводится карта дефектов. Этот прибор является одним из самых востребованных. Он дает вполне четкую картину тех дефектов, которые скрыты на поверхности. К достоинствам подобного оборудования можно отнести то, что оно работает с разными материалами. Существует масса подвидов акустических дефектоскопов, которые также работают от ультразвуковой волны.
Магнитопорошковый дефектоскоп
Применяется для контроля деталей различных форм. С его помощью можно сканировать сварные швы и углубления, получаемые при сверлении. Важный недостаток метода заключается в том, что он позволяет проверять только поверхностные отклонения. Он не сможет определить внутренние проблемы, если они не имеют внешнего выхода. Для обеспечения сканирования деталей применяется специальный порошок, который рассредоточивается по поверхности объекта и заполняет имеющиеся в нем неровности и трещины. После этого проводится сканирование магнитного поля, что позволяет находить место наибольшего скопления порошка. Это позволяет создавать карту дефектов, поскольку порошок не задерживается на нормальных гладких поверхностях, а забивается в неровности
Недостаток данного метода заключается в том, что для него необходимо покупать магнитный порошок. Он является расходным материалом, поэтому быстро заканчивается и высыпает в роли грязи, которую нужно периодически собирать.
Вихретоковые дефектоскопы
Действуют по физическому принципу вихревых токов. Данный аппарат возбуждает вихревые токи в зоне тестирования, после чего анализирует состояние объекта по их поведению. Данный метод является одним из самых неточных. Глубина контроля трещины составляет до 2 мм. В связи с этим получить объективную картину действительного состояние измеряемой поверхности сложно.
Феррозондовый дефектоскоп
Вырабатывает импульсы тока, которые посылаются на изучаемую поверхность. По их поведению происходит анализ имеющихся дефектов. Данное оборудование является довольно чувствительным и может выявлять неровности с глубиной от 0,1 мм. Данным оборудованием осуществляется контроль качества литых деталей, металлопроката и сварочных соединений.
Электроискровые дефектоскопы
Создают электрический разряд между своим чувствительным щупом и изучаемой поверхностью. Щуп представляет собой пучок электродов, что увеличивает площадь изучения. Разряды пробиваются через воздушный промежуток между поверхностями. В результате осуществляется создание карты изучаемого объекта с отмеченными повреждениями. Для обследования таким методом необходимо чтобы объект изучения был изготовлен из токопроводящего материала.
Термоэлектрический дефектоскоп
Работает по физическому принципу электродвижущей силы, которая возникает при нагреве участка контакта между двумя различными материалами. Данное оборудование является одним из самых дорогостоящих, поскольку требует использование высококачественных материалов, которые позволяют фиксировать минимальные изменения температуры между эталоном и изучаемой поверхностью.
Радиационные
Осуществляют облучение объектов рентгеновскими лучами и нейтронами. Они работают по такому же принципу что и применяемый в медицине рентген аппарат. В результате получается радиографический снимок или светлое изображение на экране прибора. Данное оборудование является небезопасным для оператора, поскольку рентгеновские лучи неблагоприятно влияют на здоровье. Прибор позволяет проводить действительно глубокое изучение объектов, но может применяться далеко не на всех материалах.
Инфракрасные
Отправляют тепловые лучи, которые отбиваются от поверхности объекта и позволяют анализировать отклонение от нормы. На экране прибора просматривается тепловая карта, где участки с дефектами имеют измененные цвета. Данное оборудование позволяет выявлять дефекты, но не дает точной картины об их характеристиках. Тяжело определиться с глубиной трещин, поскольку рассматриваются только очертания нарушенных участков.
Радиоволновые
Генерируют радиоволны, которые направляются на предмет изучения. Потому как они отбиваются от предмета, можно определить не только трещины или утолщение, но и диаметр и даже толщину изоляционного покрытия. Подобное оборудование применяется для работы с металлами и другими материалами.
Электронно-оптические
Применяются для контроля объектов, которые находятся под высоким напряжением. Ими пользуются электромонтажники. Подобное оборудование позволяет не только выявить места перелома проводов, но и качество работы изоляции.
Капиллярное дефектоскопирование
Подразумевают покрытие изучаемой поверхности специальным индикаторным веществом, которое заполняет имеющиеся микротрещины. В тех местах, где толщина вещества больше, его цвет более насыщенный в сравнении с ровными участками. По этим цветам визуально определяются углубления. Этот метод подразумевает использование не электронного прибора, а только индикаторное вещество и лупу или микроскоп.
Критерии выбора
Выбирая дефектоскоп, следует обратить внимание на некоторые характеристики, которые являются ключевыми. В первую очередь нужно ориентироваться по диапазону измерения. Разные модели отличается чувствительностью. Самое точное устройство способно выявлять дефект, глубина которого составляет всего 1 мкм. Для определенных целей такая чувствительность действительно нужна, но для прочих является излишней. К примеру, если необходимо найти микротрещины на коленвале или других вращающихся деталях, то лучше использовать точное оборудование. Если же нужно проанализировать состояние металлического каркаса в строительстве, то подобные микротрещины не столь важны. Учитывая толщину тела арматуры или балок, маленький дефект глубиной 1 мкм никак не сможет стать причиной того, что металл лопнет, особенно если он используется в тех целях, для которых предназначен.
Также выбирая дефектоскоп, следует ориентироваться по тому, для каких материалов оно предназначено. Одни модели могут работать только с металлами, в то время как другие являются универсальными. Также по отношению к дефектоскопам важным понятием является производительность. Она показывает скорость сканирования. Чем она выше, тем быстрее можно оценить состояние объекта. Если ориентироваться по данному показателю, то безусловными лидерами являются вихретоковое и феррозондовое оборудование. Если использовать магнитопорошковый прибор, то продолжительность диагностики займет много времени, к тому же возникнет необходимость растирать порошок.
Рассматривая дефектоскопы, стоит в первую очередь отдать предпочтения ультразвуковым приборам. Они не несут вреда для оператора как радиационные, при этом дают вполне достаточное представление об имеющихся дефектах и целесообразности отправки детали в выбраковку.
Дефектоскоп
Дефектоско́п (лат. defectus «недостаток» + др.-греч. σκοπέω «наблюдаю») — устройство для обнаружения дефектов в изделиях из различных металлических и неметаллических материалов методами неразрушающего контроля. К дефектам относятся нарушения сплошности или однородности структуры, зоны коррозионного поражения, отклонения хим. состава и размеров и др. Область техники и технологии, занимающаяся разработкой и использованием дефектоскопов называется дефектоскопия. С дефектоскопами функционально связаны и другие виды средств неразрушающего контроля: течеискатели, толщиномеры, твердомеры, структуроскопы, интроскопы и стилоскопы.
Содержание
Применение
Дефектоскопы используются в транспорте, различных областях машиностроения, химической промышленности, нефтегазовой промышленности, энергетике, строительстве, научно-исследовательских лабораториях для определения свойств твердого тела и молекулярных свойств и в других отраслях; применяются для контроля деталей и заготовок, сварных, паяных и клеевых соединений, наблюдения за деталями агрегатов. Некоторые дефектоскопы позволяют проверять изделия, движущиеся со значительной скоростью (например, трубы в процессе прокатки), или сами могут передвигаться с большой скоростью относительно изделия (например, рельсовые дефектоскопы, тележки и вагоны-дефектоскопы). Существуют дефектоскопы для контроля изделий, нагретых до высокой температуры.
Акустические (ультразвуковые) дефектоскопы

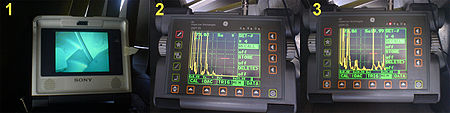

Импульсные ультразвуковые дефектоскопы
В импульсных дефектоскопах используются эхо-метод, теневой и зеркально-теневой методы контроля.
При контроле сварных соединений необходимо обеспечивать тщательное прозвучивание всего металла шва. Ультразвуковые волны вводятся в шов через основной металл с помощью наклонных акустических преобразователей. При поиске дефектов производят продольно-поперечное перемещение (сканирование) преобразователя вдоль шва, одновременно осуществляя его вращательное движение. Чувствительность ультразвукового контроля определяется минимальными размерами выявляемых дефектов или эталонных отражателей (моделей дефектов). В качестве эталонных отражателей обычно используют плоскодонные сверления, ориентированные перпендикулярно направлению прозвучивания, а также боковые сверления или зарубки.
Импедансные дефектоскопы
Принцип работы основан на определении отличия полного механического сопротивления (импеданса) дефектного участка по сравнению с доброкачественным, для чего контролируемая поверхность сканируется с помощью двух пьезоэлементов, один из которых возбуждает колебания в материале, а другой воспринимает колебания. Импедансные дефектоскопы предназначены для обнаружения дефектов, расслоений, непроклеев, пористости и нарушения целостности композитных материалов и сотовых структур в авиастроении, космической, автомобильной и других отраслях промышленности.
Резонансные дефектоскопы
Резонансный метод основан на определении собственных резонансных частот упругих колебаний (частотой 1—10 МГц) при возбуждении их в изделии. Этим методом измеряют толщину стенок металлических и некоторых неметаллических изделий. При возможности измерения с одной стороны погрешность измерения — около 1 %. Кроме того, при помощи резонансной дефектоскопии можно выявлять зоны коррозионного поражения. Вариантом резонансного метода является спектрально-акустическая дефектоскопия.
Другие методы акустической дефектоскопии
Магнитно-порошковые дефектоскопы
Дефектоскоп позволяет контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий путем намагничивания отдельных контролируемых участков или изделия в целом циркулярным или продольным полем, создаваемым с помощью набора намагничивающих устройств, питаемых импульсным или постоянным током, или с помощью постоянных магнитов. Принцип действия основан на создании поля рассеяния над дефектами контролируемой детали с последующим выявлением их магнитной суспензией. Наибольшая плотность магнитных силовых линий поля рассеяния наблюдается непосредственно над трещиной (или над другой несплошностью) и уменьшается с удалением от нее. Для обнаружения несплошности на поверхность детали наносят магнитный порошок, взвешенный в воздухе (сухим способом) или в жидкости (мокрым способом). На частицу в поле рассеяния будут действовать силы: магнитного поля, направленная в область наибольшей плотности магнитных силовых линий, то есть к месту расположения трещины; тяжести; выталкивающего действия жидкости; трения; силы электростатического и магнитного взаимодействия, возникающие между частицами.
В магнитном поле частицы намагничиваются и соединяются в цепочки. Под действием результирующей силы частицы притягиваются к трещине и накапливаются над ней, образуя скопление порошка. Ширина полоски (валика) из осевшего порошка значительно больше ширины раскрытия трещины. По этому осаждению — индикаторному рисунку определяют наличие дефектов.
Вихретоковые дефектоскопы
Принцип действия основан на методе вихревых токов, заключающемся в возбуждении вихревых токов в локальной зоне контроля и регистрации изменений электромагнитного поля вихревых токов, обусловленных дефектом и электрофизическими свойствами объекта контроля.Характеризуется небольшой глубиной контроля, т.е. трещины и несплошности материала на глубине до 2 мм
Феррозондовые дефектоскопы
Феррозондовые используют метод магнитной дефектоскопии, основанный на том, что при движении феррозонда (чувствительного элемента, реагирующего на изменение магнитного поля) вдоль изделия вырабатываются импульсы тока, форма которых зависит от наличия дефектов в изделии. Высокая чувствительность дефектоскопов-градиентометров позволяет выявлять дефекты с шириной раскрытия в несколько микрометров и глубиной от 0,1 мм. Возможно выявление дефектов под немагнитным покрытием толщиной до 6 мм. Шероховатость контролируемых поверхностей — до Rz 320 мкм. Дефектоскопы-градиентометры применяются для контроля литых деталей, проката, сварных соединений.
Электроискровые дефектоскопы
Принцип действия основан на электрическом пробое воздушных промежутков между касающимся поверхности изоляционного покрытия щупом, подключенным к одному полюсу источника высокого напряжения, и диагностируемым объектом, подключенным к другому полюсу источника высокого напряжения непосредственно или через грунт при помощи заземлителя.
Термоэлектрические дефектоскопы
Принцип действия термоэлектрических дефектоскопов основан на измерении электродвижущей силы (термоэдс), возникающей в замкнутой цепи при нагреве места контакта двух разнородных материалов. Если один из этих материалов принять за эталон, то при заданной разности температур горячего и холодного контактов величина и знак термоэдс будут определяться химическим составом второго материала. Этот метод обычно применяют в тех случаях, когда требуется определить марку материала, из которого состоит полуфабрикат или элемент конструкции (в том числе, в готовой конструкции).
Радиационные дефектоскопы
В радиационных дефектоскопах осуществляется облучение объектов рентгеновскими, α-, β- и γ-лучами, а также нейтронами. Источники излучений — рентгеновские аппараты, радиоактивные изотопы, линейные ускорители, бетатроны, микротроны. Радиационное изображение дефекта преобразуют в радиографический снимок (радиография), электрический сигнал (радиометрия) или световое изображение на выходном экране радиационно-оптического преобразователя или прибора (радиационная интроскопия, радиоскопия).
Первый радиационный дефектоскоп был внедрён в 1933 году на Балтийском судостроительном заводе изобретателем Л. В. Мысовским и использовался для выявления дефектов литья в толстых металлических плитах к печам «Мигге-Перроя». [1]
Инфракрасные дефектоскопы
Инфракрасные дефектоскопы используют инфракрасные (тепловые) лучи для обнаружения непрозрачных для видимого света включений. Так называемое инфракрасное изображение дефекта получают в проходящем, отражённом или собственном излучении исследуемого изделия. Дефектные участки в изделии изменяют тепловой поток. Поток инфракрасного излучения пропускают через изделие и регистрируют его распределение теплочувствительным приёмником.
Радиоволновые дефектоскопы
Радиодефектоскопия основана на проникающих свойствах радиоволн сантиметрового и миллиметрового диапазонов (микрорадиоволн), позволяет обнаруживать дефекты главным образом на поверхности изделий обычно из неметаллических материалов. Радиодефектоскопия металлических изделий из-за малой проникающей способности микрорадиоволн ограничена. Этим методом определяют дефекты в стальных листах, прутках, проволоке в процессе их изготовления, а также измеряют их толщину или диаметр, толщину диэлектрических покрытий и т. д. От генератора, работающего в непрерывном или импульсном режиме, микрорадиоволны через рупорные антенны проникают в изделие и, пройдя усилитель принятых сигналов, регистрируются приёмным устройством.
Электронно-оптические дефектоскопы
ЭОД предназначены для дистанционного контроля высоковольтного энергетического оборудования, находящегося под напряжением. В основе метода диагностики лежит определение характеристик коронных (КР) и поверхностно-частичных разрядов (ПЧР), а также их зависимостей от величины напряжения и степени загрязнения изоляции.
Капиллярные дефектоскопы
Капиллярный дефектоскоп представляет собой совокупность приборов капиллярного неразрушающего контроля. Капиллярный контроль основан на искусственном повышении свето- и цветоконтрастности дефектного участка относительно неповреждённого. Методы капиллярной дефектоскопии позволяют обнаруживать невооружённым глазом тонкие поверхностные трещины и др. несплошности материала, образующиеся при изготовлении и эксплуатации деталей машин. Полости поверхностных трещин заполняют специальными индикаторными веществами (пенетрантами), проникающими в них под действием сил капиллярности. Для так называемого люминесцентного метода пенетранты составляют на основе люминофоров (керосин, нориол и др.). На очищенную от избытка пенетранта поверхность наносят тонкий порошок белого проявителя (окись магния, тальк и т. п.), обладающего сорбционными свойствами, за счёт чего частицы пенетранта извлекаются из полости трещины на поверхность, обрисовывают контуры трещины и ярко светятся в ультрафиолетовых лучах. При так называемом цветном методе контроля пенетранты составляют на основе керосина с добавлением бензола, скипидара и специальных красителей (например, красной краски).
Дефектоскоп: как работают разные типы приборов и где их применяют
Контроль качества производства и строительства должен осуществляться на каждом этапе. Иногда проверить работу объекта нужно уже в процессе эксплуатации. Прибор, который помогает проводить подобного рода экспертизу неразрушающим методом, называется дефектоскоп. Видов дефектоскопов существует огромное множество. Отличаются они по принципу работы и назначению. Изучите самые популярные методы дефектоскопии и полезные рекомендации по выбору устройства, чтобы не ошибиться при выборе и быстро освоить работу.
Что такое дефектоскоп и для чего он нужен?
В зависимости от цели дефектоскопии и области его применения, кардинально меняется методика выявления повреждений и брака, на которой основывается работа того или иного дефектоскопа.
 |  |  |  |
| УД2-140 | УДЗ-204 | Пеленг-415 | DIO 1000 LF |
Зачем нужна дефектоскопия?
Дефектоскопия – мероприятия, которые направлены на выявление всевозможных отклонений от проекта и нормативов во время производства или эксплуатации объекта. Дефектоскопия помогает обнаружить неисправность задолго до того, как она даст о себе знать. Таким образом, можно предотвратить поломки механизмов, разрушение конструкций и аварии на производстве. Дефектоскоп – прибор, предназначенный для проверки и выявления дефектов на поверхности или в теле всевозможных изделий. Дефекты могут быть самыми разнообразными. Одни приборы нужны для обнаружения следов коррозии, другие – для поиска полостей, утончения, несоответствия размеров и прочих физико-механических изъянов, а третьи могут определить дефекты на уровне молекулярного строения – найти изменения структуры тела, его химического состава.
В каких отраслях применяется дефектоскопия?
Дефектоскоп относят к классу приборов под общим названием «средства неразрушающего контроля». В процессе производства изделия часто поддаются всевозможным проверкам. Некоторые детали подвергают испытаниям в лабораториях, где определяют их запас прочности, способность противостоять всевозможным нагрузкам и воздействиям. Недостаток такой методики в том, что она проводится выборочно и не гарантирует 100% качество всей продукции.
Неразрушающий контроль, к которому относят и проверку дефектоскопом, позволяет оценить состояние конкретного изделия или элемента конструкции на месте и без проведения испытаний. Инструмент незаменим в таких отраслях: строительство; машиностроение; производство металлопроката; энергетика; научно-исследовательские работы; химия; горная промышленность.
Дефектоскопом проверяют качество соединения (особенно важно это для сварки трубопроводов высокого давления), состояние конструкции в строительстве (металлической, железобетонной), степень износа механизма, наличие повреждения детали. Практически во всех отраслях промышленности, где важно контролировать состояние и соответствие нормам твердых элементов, применяют разные дефектоскопы. Классификация дефектоскопов по методу проверки.
В зависимости от метода проверки, выделяют такие типы дефектоскопов: акустические; вихретоковые; электролитические; искровые; магнитно-порошковые; рентгеновские аппараты; капиллярный; импедансный и другие. Панель управления УЗ дефектоскопа Сравнивать их сложно, они настолько разные по строению, работе и даже внешнему виду, что объединяет их только назначение. Выделить какой-то из приборов и уверенно сказать, что он лучший, универсальный и заменит все остальные невозможно. Поэтому при выборе важно не принимать опрометчивых решений и не покупать первую попавшуюся модель.
Принцип действия каждого типа дефектоскопов
Самые популярные дефектоскопы, которыми можно проводить экспертизу неразрушающим методом: ультразвуковой (акустический), магнитный и вихретоковый. Они компактны, мобильны и просты в эксплуатации и понимании принципа. Другие используются не так широко, но каждый прочно занимает свою нишу среди других средств дефектоскопии.
Акустический – работа ультразвука
Акустический дефектоскоп – понятие, объединяющее в себе схожие по общему принципу приборы неразрушающего контроля. Основывается акустическая дефектоскопия на свойствах звуковой волны. Из школьного курса физики известно, что основные параметры волны не изменяются при движении в однородной среде. Однако, если на пути волны возникает новая среда, частота и длина ее изменяются.
Чем выше частота звука, тем точнее результат, поэтому из всего диапазона применяют ультразвуковые волны. Ультразвуковой дефектоскоп излучает звуковые волны, которые проходят сквозь проверяемый объект. Если присутствуют полости, вкрапления других материалов или прочие дефекты, ультразвуковая волна обязательно укажет на них изменением параметров.
Ультразвуковые дефектоскопы, работающие по принципу эхо-метода, являются наиболее распространенными и доступными. УЗ-волна проникает в объект, если дефектов не обнаружено, отражения не происходит, соответственно, прибор ничего не улавливает и не регистрирует. Если же возникло отражение УЗ, это указывает на наличие изъяна. Генератор ультразвука является так же и приемником, что очень удобно и облегчает проведение дефектоскопии.
 |  |  |  |
| УСД-60Н | УД2В-П46 | УСД-46 | УСД-60 |
Зеркальный метод похож на эхо, но используется два устройства – приемник и передатчик. Преимущество такого метода в том, что оба устройства находятся по одну сторону от объекта, что облегчает процесс установки, настройки и произведения замеров.
Отдельно выделяют методы анализа ультразвука, который прошел через объект насквозь. Используют понятие «звуковая тень». Если внутри объекта присутствует дефект, он способствует резкому затуханию колебаний, то есть, создает тень. На этом принципе основывается теневой метод ультразвуковой дефектоскопии, когда генератор и приемник колебаний располагаются на одной акустической оси с разных сторон.
Недостатки такого прибора в том, что предъявляются строгие требования к размерам, конфигурации и даже степени шероховатости поверхности проверяемого элемента, что делает устройство не совсем универсальным.
Вихретоковый – магнитные поля и вихревые токи
Французский физик Жан Фуко посвятил не один год изучению вихревых токов (токов Фуко), которые возникают в проводниках при создании в непосредственной близости к ним переменного магнитного поля. Основываясь на том, что при наличии в теле дефекта, эти самые вихревые токи создают свое – вторичное магнитное поле, осуществляют дефектоскопию вихретоковые устройства.
Вихретоковый дефектоскоп создает исходное переменное магнитное поле, а вот вторичное поле, которое и дает возможность выявить и проанализировать недостаток в объекте, возникает в результате электромагнитной индукции. Дефектоскоп улавливает вторичное поле, регистрирует его параметры и делает вывод о виде и качестве дефекта.
Производительность этого прибора высокая, проверка осуществляется довольно быстро. Однако вихревые токи могут возникать исключительно в тех материалах, которые являются проводниками, поэтому область применения такого девайса значительно уже его аналогов.
Магнитнопорошковый – наглядная картина
Еще один распространенный метод дефектоскопии – магнитно-порошковый. Он применяется для оценки сварных соединений, качества защитного слоя, надежности трубопроводов и так далее. Особо ценят это метод для проверки сложных по форме элементов и труднодоступных для других приборов участков.
Принцип работы магнитного дефектоскопа основан на физических свойствах ферромагнитных материалов. Они имеют способность намагничиваться. При помощи постоянных магнитов или специальных устройств, которые могут создавать продольное или циркулярное магнитное поле.
После воздействия на участок объекта магнитом, на него сухим или мокрым способом наносят так называемый реагент – магнитный порошок. Под действием магнитного поля, которое возникло в результате намагничивания, порошок соединяется в цепочки, структурируется и образует на поверхности четкий рисунок в виде изогнутых линий.
Зная его особенности и основные параметры, при помощи магнитного дефектоскопа можно определить, в каком месте располагается дефект. Как правило, непосредственно над изъяном (трещиной или полостью) наблюдается ярко выраженное скопление порошка. Для определения характеристик дефекта, полученную картинку сверяют с эталоном.
Остальные виды и их принцип действия
Методы дефектоскопии совершенствуются с каждым годом. Появляются новые методики, другие постепенно изживают себя. Многие дефектоскопы имеют довольно узкоспециализированное назначение и применяются только в определенных отраслях промышленности.
Принцип работы феррозондового дефектоскопа основывается на оценке импульсов, возникающих при движении устройства вдоль объекта. Применяется в металлургии, при производстве металлопроката и диагностики сварных соединений.
Радиационный дефектоскоп облучает объект рентгеновскими лучами, альфа-, бета-, гамма-излучением или нейтронами. В результате получают подробный снимок элемента со всеми присутствующими дефектами и неоднородностями. Метод дорогой, но очень информативный.
Капиллярный дефектоскоп выявляет поверхностные трещины и несплошности в результате воздействия на объект специальным проявляющим веществом. Оценка результата производится визуальным методом. Применяется капиллярная дефектоскопия по большей части в машиностроении, авиации, судостроении.
В энергетике для анализа работы и выявления несовершенства элементов, находящихся под высоким напряжением, применяют электронно-оптический дефектоскоп. Он способен уловить малейшие изменения коронных и поверхностно-частичных разрядов, что дает возможность оценить работу оборудования без его остановки – дистанционно.
