Дефлегматор что это такое
Для чего нужен дефлегматор в самогонном аппарате?
Условия для получения качественного самогона
Зная, что такое дефлегматор, как он работает и в чем его ценность, можно значительно повысить качество самогона. Однако не только правильный аппарат и наличие дополнительных устройств очистки влияют на показатели итогового продукта.
Нельзя забывать о необходимости выбора качественного сырья, соблюдения рецепта, поддержания предписанных температур кипения во время работы самогонного аппарата. Все это в итоге сказывается на чистоте и крепости самогона.
Нужно пояснить, что самогоноварение сильно отличается от ректификации. В первом случае спирт получается путем дистилляции, а во втором — в результате разделения фракции пара.
Поэтому самогон и водка так сильно различаются и по вкусу, и по воздействию на организм.
Что это такое и для чего нужен?
Это устройство предназначено для дополнительной очистки и увеличения крепости дистиллята. Оно представляет собой подобие ректификационной колонны.
Принцип работы
Благодаря дефлегматору, при отборе первичной фракции весь спирт остается в перегонном кубе, а вредные соединения выходят практически без содержания спирта.
Флегма испаряясь, поднимается и концентрируется, а затем снова стекает в перегонный куб. Этот процесс повторяется снова и снова.
Самогонный аппарат с дефлегматором
Прибор располагается вертикально, крепится по-разному, в зависимости от конструкции. Необходим подвод холодной воды, т.к. для процесса дефлегмации требуется непрерывное охлаждение. Такие дополнения как сухопарник менее эффективны в сравнении с дефлегматором, хотя по сути они выполняют похожие функции.
Какими они могут быть?
В основном, эти устройства выполняются из стекла и нержавеющей стали.
Холодильники Димрота, присутствующие в конструкции дефлегматора, делаются с использованием медной трубки. На простых самогонных аппаратах обычно устанавливаются приборы, сделанные из стекла.
Отличие дефлегматора от сухопарника и барботера
Барботер и сухопарник отличаются тем, что у первого приспособления 1 трубочка имеет большую длину, а в сосуд заливается небольшое количество воды. В сухопарнике жидкость не используется.
Отсутствие или наличие этих видов отстойников не оказывает никакого влияния на потребность в двойной перегонке. Самогон все равно нужно перегонять 2 раза, в противном случае спиртной напиток получится низкокачественным.
Дефлегматор же в основном предотвращает попадание вредных веществ через свою систему охлаждения. Принцип его работы заключается в особой конфигурации ректификационной колонны, из которой выходит крепкий и очищенный спирт.
Опытные производители самогона оснащают дистилляторы сразу несколькими барботерами или сухопарниками. Однако эксперты полагают, что делать это нецелесообразно.
Лучше использовать один, но качественный отстойник, в котором осядет большая часть вредных примесей в процессе нескольких перегонок самогона. Этого хватит для того, чтобы приготовить качественный алкогольный напиток.
Какие бывают дефлегматоры
На самом деле всего существует только 2 вида: прямоточный (пленочный) и Димрота (со змеевиком внутри). Всё остальное это аналоги того или иного вида. Мы покажем в картинках, как они выглядят и чем отличаются.
Прямоточный
Концепция «трубка в трубке». Между трубками течёт вода, которая охлаждает в первую очередь внутреннюю трубу и задерживает движение паров. Отверстие может быть как одно большое, так и несколько маленьких. Пары конденсируются непосредственно на стенках трубы и медленно стекают обратно.
Димрота
В этом случае охлаждение происходит не в стенках дефлегматора, а непосредственно через змеевик внутри трубки. Благодаря такому шагу, повышается площадь соприкосновения пара с охлаждающим элементом и устройство работает эффективнее.
Пар поднимается по этой трубке и охлаждается змеевиком внутри.
Полезные видео
Как устроен елочный дефлегматор, как им пользоваться, как с ним гнать самогон, смотрим:
значительно улучшить запах и вкус самогонаректификационная колонна
Как правильно работать на бражной колонне
Ну тут все просто. Наша колонна будет работать только как дистиллятор, дефлегматор не используется. Подаем воду только во второй холодильник и как можно быстрее перегоняем брагу на спирт-сырец. Для тех, кто не знает для чего это делается — читать статью двойная фракционная дистилляция.
Отбор голов
Начинаем греть куб. Когда температура в кубе приближается к 75 градусам подаем воду в оба охладителя. Причем в дефлегматор необходимо подавать столько воды, чтобы пар в нем полностью конденсировался и не попадал во второй охладитель. Т.е. в приемную емкость течь ничего не должно.
Такой режим работы называется «работой на себя». Длиться он должен 25-30 минут. За это время в царге сконцентрируются головные фракции.
Теперь очень аккуратно начинаем снижать подачу воды в укрепляющий дистиллятор до тех пор пока из второго охладителя не начет капать самогон со скоростью 2-3 капли в секунду. Стоит заметить, что время отклика колонны на изменение подачи воды довольно велико.
Поэтому необходимо делать паузы между изменениями входящих параметров — чуть убавили воды и ждете 30 секунд. Затем смотрите на результат и если надо, убавляете еще. Или прибавили.
И так, на скорости 2-3 капли в секунду отбираем головы. Отбираются они на как правило на запах, но если ваш опыт самогоноварения пока еще не позволяет этого сделать, то пользуйтесь стандартной пропорцией — 50 мл на каждый килограмм сахара в браге.
Когда головы закончились — меняем емкость и начинаем отбор тела.
Отбор тела
Медленно уменьшаем подачу воды в дефлегматор. Самогон начинает выходить быстрее. Чем меньше подаете воды, тем быстрее начинает идти процесс. Но при этом крепость и чистота дистиллята падает.
Тут выбирайте сами — либо побыстрее в ущерб степени очистки и градусности, либо покрепче и чище, но подольше.
Компромиссным решением, на мой взгляд, является скорость, при которой самогон идет тонкой струйкой.
Теперь настала пора обратить внимание на термометр, установленный над пленочной колонной. В этот момент на нем должна зафиксироваться какая-то определенная температура
Какая именно у вас будет я сказать не могу, т.к. она зависит от крепости вашего спирта-сырца, залитого в аппарат.
Но вот что вам надо запомнить. Если вы выбрали правильный режим отбора, то температура должна держаться на этом уровне. Если же она растет, пусть даже очень медленно (на 1-1,5 градуса), но постоянно, значит мы подводим слишком много тепла и самогон идет ненадлежащего качества. Поэтому либо увеличиваем подачу воды, либо уменьшаем нагрев.
Теперь, когда мы отрегулировали колонну и из второго прямоточника течет струйкой крепкий самогон, а температура выходящего из колонны спиртосодержащего пара постоянна (колеблется в пределах 0,1-0,2 градусов), мы отбираем тело.
Но через какое-то время температура все же начинает увеличиваться — все потому, что спирта в кубе становится меньше. Тогда необходимо вновь немного увеличить количество подаваемой воды в дефлегматор. Температура вернется к прежнему значению, но количество выходящего самогона уменьшится.
Вот в таком режиме и отбираем тело до хвостов. Опытным самогонщикам их появление подскажет собственный нос. Начинающим же рекомендую переходить к отбору хвостов, когда температура в кубе (именно в кубе, а не над колонной!) поднимется до 93ºС.
Отбор хвостов
Если вы занимаетесь отбором хвостов, то просто отключаете подачу воды в дефлегматор и отжимаете остатки как при обычной дистилляции. На всякий случай напомню, что хвосты мы собираем в отдельную емкость.
Как сделать дефлегматор своими руками?
Каждому ценителю домашнего алкоголя полезно будет узнать, как сделать дефлегматор для самогонного аппарата своими руками. Такое приспособление в самогонных аппаратах является крайне важным. Функция устройства влияет на качество готового продукта.
Для получения качественного алкоголя обязательно надо пользоваться дефлегматорами. Этим устройством можно обзавестись, сделав своими руками. Раньше не часто использовали сухопарники и считали, что они не нужны. Сейчас использование аппаратов с дефлегматорами считается обязательным.
Чтобы сделать самогонному аппарату сухопарник надо иметь его чертеж. Роль этого устройства состоит из специального отстойника. Делать его можно с простой банки и крышки, которая накручивается. Потом в нее устанавливают нужные штуцеры.
Банка из стекла
Принципу такого устройства следует отдать должное место
Работая с инструментами важно помнить о мерах предосторожности. Этапы изготовления этого устройства надо соблюдать с особой внимательностью. От этого будет зависеть конечный результат
Очень важно выбирать качественные материалы
От этого будет зависеть конечный результат. Очень важно выбирать качественные материалы.
Работающий человек должен следить за качеством герметизации каждого соединения. В завершительном этапе делаем накручивание банки. Концентрация внимания должна проводиться на правильный сбор готовой конструкции.
Учитывая такую информацию можно понять, что с легкостью сделаем минидефлегматор самостоятельно. Руки при этом не должны дрожать и быть уверенными в своих действиях. Такой нужный прибор обойдется в разы дешевле.
Термос
Во внутренней колбе просверливают дрелью отверстия. Туда вставляют трубку и герметизируют место соединения. После этого делают два отверстия во внешней стенке колбы для циркуляции воды. Конструкция готова к использованию.
Стеклянная трубка
Минидефлегматор такого образа готовится легко. Рукам надо набраться спокойствия и приступить к ответственной работе. Трубку заполняют мини кусочками битого стекла
Надо осторожно брать их рукой, чтобы не травмироваться. Кусочки должны располагаться вертикально
К верху трубки прикрепляют специальную сеточку и шлиф. Готовая конструкция помещается в колбу. Используют для хорошей функции охлаждения.
Дефлегматор своими руками
Как собрать в домашних условиях дефлегматор своими руками? Это не очень сложно, но если нет желания или времени возиться со сборкой данного устройства, то в продаже есть готовые варианты по вполне приемлемым ценам. Да и современный аппарат уже идет в комплекте с дефлегматором и ректификационной колонной. К тому же не каждую модель дефлегматора для самогонного аппарата своими руками можно смастерить, некоторые виды собираются только на производстве.
Дефлегматор из банки своими руками
Отстойники можно смастерить самостоятельно из следующих предметов:
Если в самогонном аппарате используется ректификационная колонна, то идеальным вариантом является сухопарник из термоса. Его трудно сделать без специальных знаний и навыков, но при большом желании можно научиться всему. Приготовьтесь, что придется сверлить и паять, поэтому сразу вооружитесь необходимыми инструментами.
Процедура изготовления оборудования следующая:
После зачистки днища термоса к нему приварить скобы, пропустить проволоки и зафиксировать к стене. Затем нужно резко дернуть термос. Преследуемая цель — снять дно с колбы термоса. Если предварительно прогреть дно горелкой, это существенно облегчит процесс.
Далее нужно обточить сварочный шов так, чтобы образовался малозаметный зазор по окружности. Сделать это лучше дрелью со специальной насадкой или наждачным станком.
Извлеките внутреннюю колбу. Чтобы было как можно проще вынуть внутреннюю часть, нужно спилить ребро горловины термоса.
Делаем отверстие во внутренней колбе на дне, вставляем и привариваем к ней вентиляционную трубку.
Во внешнюю колбу внизу и вверху врезаем и припаиваем два патрубка для свободного циркулирования холодной воды
Важно, чтобы внутренние концы трубок выступали на меньшее расстояние относительно величины промежутка между колбами.
Теперь дефлегматор из термоса готов к применению. Осталось только зафиксировать устройство на аппарате вниз горловиной.
Можно смастерить сухопарник и из отрезков труб из стали-нержавейки (d = 38 мм и d = 52 мм). Приобрести отрезки труб по низким ценам можно в пункте приема металлолома. Сначала с наружной стороны трубки большего диаметра на концах вваривается два патрубка. Трубку с меньшим диаметром нужно вставить внутрь большей. Чтобы между деталями образовалась рубашка, нужно заварить концы. После устройство присоединяется к отверстию в крышке куба. А в образовавшейся полости циркулирует вода (холодная).
Изготовление такого сухопарника — очень трудная задача. Необходимы слесарные навыки и опыт работы с аппаратом для сварки, так как нужно будет спаивать трубки между собой. Если таких навыков нет, то лучше устройство из нержавейки купить и сэкономить время и нервы.
Проще всего сделать сухопарник в домашних условиях из банки.
Для такой конструкции потребуются:
После того как сухопарник готов, останется только соединить его с самогонным аппаратом. Лучше использовать шланги из силикона, так как резина может повлиять на вкус и запах алкогольного напитка.
Детали можно заказать в мастерской, предпочтительнее из нержавейки
Важно, чтобы штуцер для входа был короче, чем штуцер для выхода, таким образом можно защитить самогон от попадания в него браги
Эффективность устройства, сделанного самостоятельно, зависит от метода сборки, используемых материалов и от правильного расчета требуемых параметров. Лучше всего после изготовления предварительно протестировать его. Залить обычную воду в куб, затем запустить аппарат: так можно проверить наверняка прочность монтажа и герметичность отстойника.
Раньше считали, что в дефлегматоре нет необходимости, не задумываясь о качестве спиртного напитка. Но в наше время люди, занимающиеся самогоноварением, пришли к выводу, что такая экономия сказывается на качестве алкоголя (остаются вредные вещества), а, следовательно, и чревата плохими последствиями для здоровья. Употребляя алкоголь высокого качества, можно избежать опасной интоксикации организма.
Типы дефлегматора
Самогонный аппарат с дефлегматором не потребует дополнительной перегонки за счёт прохождения через две холодильные установки. Существует несколько разновидностей установок, отличающихся по своей конструкции и материалам, из которых они изготовлены. В качестве основных материалов могут использоваться стеклянные, медные варианты, трубки из нержавеющей стали. По типу конструкции дефлегматоры делятся на прямоточные, кожухотрубные и модели Димрота, подробнее о разновидностях мы расскажем дальше.
Кожухотрубный дефлегматор
Работа дефлегматора данного типа напоминает простую конструкцию прямоточного типа, но при этом вместо одной большой трубы внутри устанавливается от 3 до 7 трубок более мелкого диаметра. В данном варианте увеличивается площадь соприкосновения холодной воды с корпусом трубки, а за счёт этого происходит более быстрая конденсация паров спирта. В конечном итоге из трубки также удаляются вредные примеси, напиток становится вкуснее и крепче, но сам процесс занимает гораздо меньше времени по сравнению с обычным вариантом.
Прямоточный (рубашечный)
Наиболее простым и удобным в изготовлении вариантом, подходящим для новичков, является рубашечный дефлегматор. Он состоит из двух трубок разного диаметра, между которыми имеется промежуток. В данный промежуток заливается холодная вода, изменяющая температуру внутренней трубки дефлегматора. Под действием холодной воды пар, поступивший по системе трубок, резко охлаждается. При этом оседают фракции спирта с более высокой температурой кипения, к ним относится большая часть сивушных масел, а также вода, снижающая крепость напитка. На данном принципе основана работа дефлегматора.
Конденсированная жидкость стекает по стенкам внутренней трубки обратно в перегонный куб для дальнейшей перегонки. Это позволяет контролировать качество получаемого напитка прямо во время процесса перегонки спирта.
Холодильник Димрота
Наиболее распространенным вариантом в домашних самогонных аппаратах является дефлегматор Димрота. Основное его предназначение такое же, как и в первых двух вариантах, но конструкция сильно отличается. Внутри стальной трубки размещается змеевик из меди, который значительно увеличивает площадь соприкосновения пара с холодной водой внутри корпуса.
За счёт резкого перепада температур пар начинает превращаться в жидкость и оседать на стенках сосуда, после чего удаляется из системы соединительных трубок. Наиболее активно процесс происходит на середине пути пара, поэтому на выходе напиток получается более крепким и насыщенным в отличие от использования предыдущих моделей.

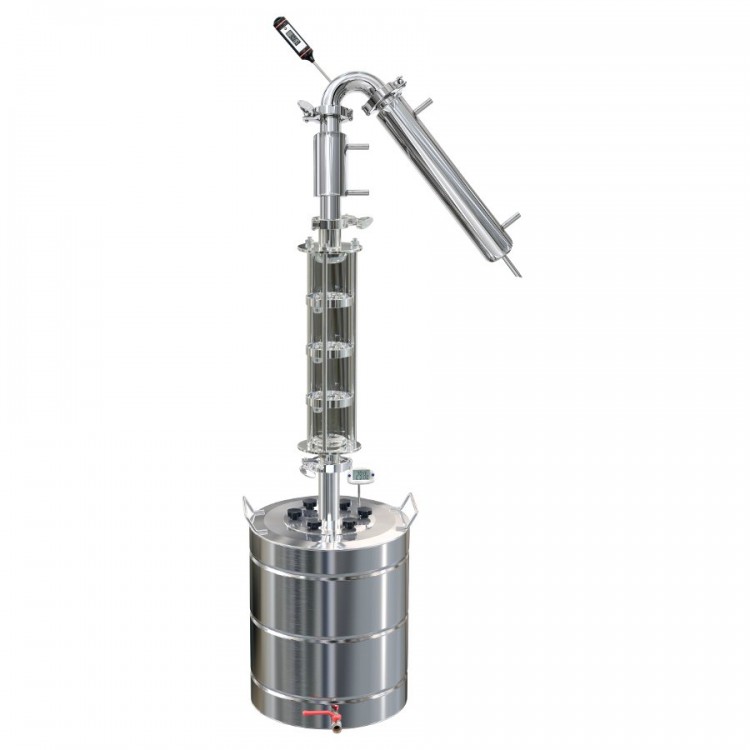

Что такое бражная (пленочная) колонна
Сейчас я кратко расскажу, для чего нужна бражная колонна, а в следующей главе разберу более подробно принцип ее работы.
Итак, пленочная колонна это оборудование, позволяющее получать очень крепкий и чистый самогон. Вплоть до 90 градусов! И при этом оборудование довольно простое по конструкции и использованию, а цена его относительно небольшая. Устанавливается оно прямо на перегонный куб.
С виду бражная колонна напоминает обычный прямоточный дистиллятор. По сути, так оно и есть, разница лишь в том, что на восходящей от куба трубе установлен еще один холодильник. Так называемый дефлегматор или парциальный конденсатор.
Вот в нем-то и кроется вся суть. Но об этом уже в следующей главе.
Принцип работы
Принцип работы дефлегматора основан на свойствах спирта и других веществ, входящих в состав браги. Известно, что температура испарения спирта 75 градусов, то есть при таком уровне нагрева он превращается в пар. Для воды эта температура, как известно – 100 градусов. Для различных сивушных масел и тяжелых фракций показатель испарения варьируется от 80 градусов до 100.
В самогонном аппарате пары достигают температуры почти 100 градусов, естественно спирт и различные примеси выходят по трубкам в змеевик вместе и конденсируются в нем, превращаясь в напиток. Не очень качественный и крепкий.
Но когда в схему самогонного аппарата включается дефлегматор, то пар, походя через него, остывает до 75 градусов, на стенках оседает конденсат из сивушных масел, а спирт продолжает движение по трубкам в змеевик в виде пара. Там он остывает до состояния конденсата, и винокур получает чистый продукт.
Проблема построения самогонного аппарата состоит в контроле за температурой на всех участках, по которым проходит пар: от бака с закваской до конечного змеевика.
Расчет параметров кожухотрубного дефлегматора
Расчет необходимой площади теплообмена можно выполнить по упрощенной методике.
1. Определить коэффициент теплопередачи.
