Делительная головка что это
УДГ (универсальная делительная головка)
Содержание: Скрыть Открыть
Универсальная делительная головка – это горизонтальная оснастка металлорежущего станка, предназначенная для фиксации и поворота обрабатываемой заготовки на требуемый угол, деления на равные или неравные величины и других операций. УДГ является важным элементом оснастки современного станка, значительно расширяет спектр его технологических операций.
Сфера применения и преимущества
УДГ применяется в работе на фрезерных, координатно-расточных, долбежных, строгальных и сверлильных станках при операциях, где необходим поворот детали на определенную, точную величину. Также универсальная головка применяется при проведении разметочных и других работ.
Универсальная головка может применяться при:
Операции деления могут проводиться в патроне или в центрах станка, а также при выполнении работ на шпиндельной оправке. Конструкция универсальной головки обеспечивает широкий спектр возможностей:
Помимо значительного расширения возможностей металлорежущего оборудования, универсальные делительные головки имеют и другие преимущества:
Основные характеристики и маркировка
Основным параметром оснастки является её передаточное отношение, величина обратная передаточному отношению червячной пары в конструкции. В обозначении устройства указывается его тип, передаточное число и максимальный диаметр обрабатываемой заготовки. Так, УДГ-40-Д320 означает: универсальная головка с передаточным отношением 40 и максимальным диаметром обрабатываемого изделия 320 мм. Часто используется и упрощенное обозначение без передаточного числа, например УДГ-320.
Основными параметрами головки являются:
Также следует учесть диаметр монтажного фланца для подсоединения к шпинделю станка, номер конуса Морзе крепления в шпиндельном отверстии и другие паспортные данные.
Для обеспечения требуемой точности обработки обратите внимание на указанные в паспорте устройства параметры:
Методы деления заготовки
Существует несколько методов деления заготовки. При непосредственном или прямом делении производится проворот заготовки без применения вспомогательных механизмов. На УДГ для этого применяется лобовой делительный диск. При простом делении применяется неподвижный диск, а сама установка производится путем вращения через рукоятку с использованием бокового диска.
Подробнее со способами деления вы можете ознакомиться с помощью представленного ниже видео.
Данные для настройки указаны в таблице ниже.
Возможно деление и комбинированным способом, при котором головка проворачивается относительно неподвижного диска. А сам диск вместе с рукояткой поворачивается относительно штифта заднего крепящего элемента.
При невозможности провести прямое деление или его малой точности применяются другие методики, в частности дифференциальная настройка. В данной методике требуемое положение шпинделя получается путем суммы проворота рукоятки относительно делительного диска, а также поворота самого диска. Последний проворачивается принудительно через зубчатые шестерни. Для этого УДГ комплектуются набором сменных шестерен. Данные для дифференциальной настройки указаны в таблице ниже.

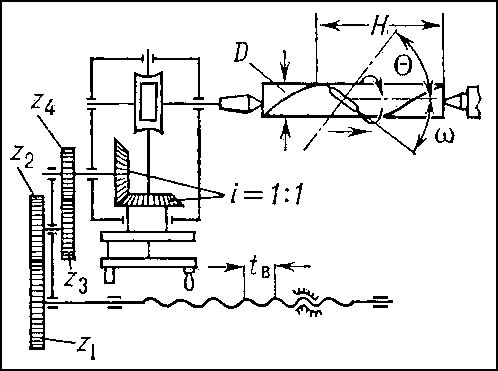

Для обработки винтовых и спиральных канавок применяется непрерывное деление. Для этого используется механическое соединение шпинделя головки и винта продольной подачи фрезерного станка.
Действующие ГОСТы
Общие технические условия на универсальные головки определяет ГОСТ 8615-89. В нём установлены основные размеры и технические требования к оснастке.
Начинающему фрезеровщику на заметку — делительные головки для фрезера
Делительная головка – это устройство периодического поворота заготовки для последующей фиксации её поверхности в зоне обработки под расчётным углом.
Производство зубчатых колёс, придание деталям плоских, фасонных и других конфигураций с требуемой точностью, осуществляется фрезерованием заготовок, периодически смещаемых относительно оси обработки.

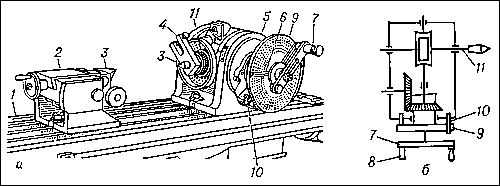

Особенности конструкции
Созданный для фрезерного станка, механизм может применяться и на других видах оборудования. Устройство осуществляет поворот и фиксацию заготовки без её изъятия из зажимного устройства до полного окончания обработки.
Разделить окружность детали с обеспечением точности непосредственно в рабочей зоне станка без применения делительного механизма, технически не представляется возможным. (Конкурентными являются только зажимные системы обрабатывающих центров с ЧПУ).
Особенностями устройства также являются:
Рабочими функциями устройств являются:
Назначения элементов конструкции разных видов установок одинаковы и состоят из:
Полнота объёма задач определяется элементами конструкции и бывают трёх видов:
Делительные головки упрощенного типа
Непосредственного деления. Обладают конструкцией малой сложности, применяются при изготовлении стандартных деталей в большом количестве: фрезерование прорезей, канавок, шлицев и граней деталей. Опыта и навыков эксплуатации и обслуживания не требуют.
Может вам также станет интересно, что такое копировальная втулка для фрезера
Универсальные делительные головки (УДГ)
Устройство (УДГ) предназначено для производства деталей, требующих больший предел делений, чем в упрощённых механизмах. Подбирается по размеру фрезерного станка. Например: при ширине стола в 400 мм применяется УДГ-Д320. Индекс (Д320) означает, что размер диаметра детали не может превышать 320 мм.
В промышленности распространены модели УДГ:
Оптические делительные головки
Востребованы при обработке режущего инструмента с большим количеством лезвий. На шпинделе закреплён стеклянный диск с 360° градуировкой. Визуально, по окуляру, угол поворота устанавливается с требуемой точностью.
Вращением маховика на валу червячного колеса, приводится во вращение шпиндель. Сопряженный с червячным колесом, он поворачивается на расчётный угол и фиксируется рукояткой, расположенной на панели корпуса.
Модели, оборудованные экраном, облегчают нанесение делений и разметок на заготовку, а также проверку правильности ранее нанесённых штриховок.
Преимущества использования УДГ
Незаменимы при обработке массивных деталей инструментальными, ремонтно-восстановительными и экспериментальными цехами в условиях штучного производства. Применение в массовом или серийном производстве затратно и, часто, технологически не оправдано.
Методы деления
Угловое смещение заготовок осуществляется методами:
Как пользоваться?
При непосредственном способе деления:
При простом способе деления:
Дифференциальный способ деления:
Какую лучше выбрать?
При выборе рассматриваются условия, диктующие критерии выбора:
Соотношение цены и качества. Окупаемость затрат. Новая или БУ.
Выбор страны и бренда предприятия изготовителя.
Примерная стоимость, б/у
В октябре 2019 года цена новых головок объявлена в пределах 40000–45000 руб. УДГ диаметра 400 мм–133000 руб. Бывшие в употреблении головки советского производства, но не использованные (как правило, складского хранения) — 35000 руб. Их можно купить и за относительно приемлемую цену. Цены на бывших в эксплуатации в полтора — два раза дешевле.
Сегодня под прицелом внимания один из самых популярных вариантов оснастки. Рассмотрим, что такое делительная головка для фрезерного станка, главные особенности агрегата, каких видов бывает, где используется, как правильно ее эксплуатировать и так далее. Мы постараемся привести максимальное количество фактов, чтобы вы понимали, устанавливать ее для выполнения актуальных для вас операций или нет.
Отметим, что она также может быть важной составной частью долбежных, расточных, сверлильных, строгальных моделей оборудования. С ее помощью нарезают зубья, шлицы и канавки, делают разметку, позиционируют стол, обрабатывают многогранники и межзубные впадины, согласовывают вращение с осевой подачей.
Теперь определение: простая или универсальная делительная головка (УДГ) – это оснастка, то есть дополнительное станочное приспособление, причем горизонтально ориентированное, служащее для надежного закрепления заготовки, а также для ее поворота на нужный угол и/или ее деления на требуемое число частей, равных или нет.
Она расширяет технологические возможности оборудования и открывает новые варианты и положения обработки деталей. Это обуславливает широту ее современного применения в массовом и единичном производстве, наряду с удобством установки, легкостью ввода в эксплуатацию, надежностью функционирования даже при значительной загруженности.
Особенности конструкции и устройства делительной головки
Классификация УДГ для фрезерного станка, используемых для установки угла
По типу конструкции выделяют такие их разновидности:
Наиболее распространенным на практике является второй вариант, так как он оказывается уместен почти во всех ситуациях. И по сравнительной стоимости он средний и окупается быстрее всего, особенно в перспективе частой эксплуатации. Отдавая ему предпочтение, вы не ошибетесь.
Виды деления
План простого деления
Основное назначение схемы ниже – являться наглядным разъяснением принципа выполнения технологических операций.
И, для закрепления, алгоритм нарезки винтовых канавок:
Виды делительных фрезерных головок
Существует 3 их варианта, которыми можно дополнять самое разное оборудование – горизонтально ориентированное, вертикальное, комбинированное. Рассмотрим каждый по порядку.
Обычная
Актуальна в тех случаях, когда требуется разбить окружность на несколько секторов. Решает эту задачу за счет диска с насечками – лимба, закрепленного на шпинделе оснастки и обладающего шлицами с отверстиями в количестве от 12 до 30 (в каждом из них можно зафиксировать защелку).
Таким образом, в рамках одного цикла (вращения заготовки вокруг своей оси), получается выполнить 2, 3, 4, 5, 6, 12, 15, 24 или даже 30 равных элементов, и это в самой стандартной ситуации. А характеристики делительных головок УДГ, оснащенных нетиповыми дисками, и вовсе позволяют делать секции неодинаковыми по размеру.
Оборот шпинделя осуществляется за счет червячного механизма: колесо здесь выступает в роли трехфазного средства позиционирования. Положение можно изменить от руки, вращая расположенный на валу вентиль. Благодаря этому движение вполне реально наращивать постепенно (а не рывками), что позволяет попасть даже в сравнительно небольшое отверстие.
Удобно, что для успеха операции не требуется никаких добавочных узлов или аппаратов – достаточно только диска, действующего прямым (непосредственным) методом.
Многофункциональная
Применение делительной головки данного типа оправдано в тех случаях, когда заготовку требуется и располагать под нужным углом по отношению к столу, и одновременно поворачивать вокруг своей оси. На практике это требуется, например, при нарезке винтовых каналов.
Хотя в целом с ее помощью выпускают такие изделия металлопроката:
Кроме того, оборудование с многофункциональной оснасткой также может обеспечивать непрерывное вращение выбранной части объекта (и вокруг собственной оси тоже) и регулярные повороты (в соответствии с заданным алгоритмом, на определенные доли окружности), что только расширяет границы эксплуатации.
Зрительная (оптическая)
Это делительная головка, принцип работы которой ориентирован на обеспечение высокой точности результатов фрезеровки деталей больших размеров.
Она обладает собственной маркировкой (правила нанесения которой мы рассмотрим ниже), дающей сведения об основных ее параметрах. Также отличается ценой деления на диске, составляющей 15 градусов. Может быть универсальной, тогда цикл полного поворота шпинделя совершается за 40 шагов. Это подходит для тех предметов, максимальный радиус которых не превышает 250 мм.
Основная ниша – выполнение прецизионных операций, в том числе и там, где требуется улучшить результаты отдельно взятого оборудования.
По своей конструкции зрительная (часто называют еще и визуальной) ДГ практически не отличается от устройства универсальной фрезерной головки. Есть лишь три оригинальных элемента:
За счет таких решений число шагов в течение полного цикла увеличено до 60, что соответствует формуле 1. При этом все насечки четко просматриваются, поэтому не проблема задать один поворот за 15 секунд или другой подходящий режим. Вычисление угла вращения осуществляется так же, как в случае с обычной или многофункциональной оснасткой (о чем ниже).
Основные маркировки
У каждой модели есть целый ряд показателей разной степени важности – передаточное отношение, наибольшая нагрузка, высота центров и так далее – но «на борт» попадают далеко не все из них. Поэтому посмотрим, по каким принципам должна в общем случае называться делительная головка для фрезерного станка, инструкция предписывает указывать:
Таким образом, аббревиатура УДГ-40-Д350 указывает на принадлежность к многофункциональному типу, на 40 оборотов в течение поворота и на возможность растачивать заготовки с двойным радиусом до 350 мм.
В конкретных ситуациях маркировка может содержать и дополнительные параметры. Например, оптические модели обладают цифрой сразу после ОДГ – это показатель д.ц., определяемый производителем.
И, наконец, есть показатели, которые следует учитывать при использовании: это номер конуса Морзе и диаметр фланца для монтажа. Если выбрать их неправильно, пострадает качество навешивания оснастки, что может спровоцировать ее поломку.
Преимущества
Работа с делительной головкой фрезерного станка позволяет:
Помимо этого, следует отметить практические достоинства, характерные для самого оборудования. Так, оно достаточно надежное и способно выдерживать даже интенсивную эксплуатацию, а потому подходит для объектов высокой производительности. Плюс, оно довольно простое в освоении – немного практики, и обслуживать его не составит труда, особенно для опытного мастера. Благодаря этим преимуществам оно сравнительно быстро окупается. В современных условиях это однозначно важная и нужная оснастка.
Порядок настройки и применения
Как пользоваться делительной головкой на фрезерном станке и осуществлять переходы? Это зависит от приобретенной модели, цены деления шкалы и других характеристики. Актуальные стандарты тоже важны: для деталей VIII класса точности следует руководствоваться данными ГОСТ 1.758, для IX – 1.643.
В общем случае предварительная отладка и подготовка к эксплуатации сводится к выбору сектора, исходя из диаметра окружности и нужного количества частей. Требуется выполнить такие действия:
Обычно производители в своей инструкции указывают формулу, по которой рассчитывается угол делительной головки, поэтому посмотрим, как работать с УДГ дальше, не будем останавливаться только на вычислениях, перейдем к практике.
Итак, необходимо установить заготовку в оправку аппарата и, при продольной подаче, реализовать нужную операцию. При этом следует учитывать шаг, который зависит от того, что за задача выполняется. Например, при создании зубцов дискретное движение должно равняться дистанции между впадинами соседних элементов.
Производительность можно повысить без ущерба для качества: для этого следует возвращать стол в исходное положение в ускоренном режиме. Фиксацию в отверстии диска надежнее всего осуществлять пружиной.
Настраиваем УДГ: таблица делений на делительной головке
Содержит в себе все исходные данные для точного позиционирования
Кол-во частей, на кот-е разделяется деталь
Полных оборотов ручки
Кол-во отверстий, отсчитываемых сектором на диске
Делительная головка
Полезное
Смотреть что такое «Делительная головка» в других словарях:
Делительная головка — на фрезерном станке Делительная головка горизонтальное станочное приспособление, является важной принадлежностью фрезе … Википедия
ДЕЛИТЕЛЬНАЯ ГОЛОВКА — приспособление металлорежущих станков (преимущественно фрезерных) для поворота обрабатываемых деталей на определенный угол. Различают механическую и оптическую делительную головку … Большой Энциклопедический словарь
делительная головка — Приспособление к металлорежущему станку для периодического поворота (для деления) обрабатываемой заготовки на определённый угол (на число частей). [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
делительная головка — приспособление металлорежущих станков (преимущественно фрезерных) для поворота обрабатываемых деталей на определенный угол. Различают механические и оптические делительные головки. * * * ДЕЛИТЕЛЬНАЯ ГОЛОВКА ДЕЛИТЕЛЬНАЯ ГОЛОВКА, приспособление… … Энциклопедический словарь
делительная головка — dalijimo galvutė statusas T sritis fizika atitikmenys: angl. dividing head; indexing head vok. Teilkopf, m rus. делительная головка, f pranc. poupée à diviser, f … Fizikos terminų žodynas
ДЕЛИТЕЛЬНАЯ ГОЛОВКА — приспособление металлореж. станков (преим. фрезерных) для поворота обрабатываемой детали на определ. угол. При помощи Д. г. фрезеруются впадины между зубьями зубчатых колёс и реж. инструментов, обрабатываются многогранники и т. д. Различают… … Большой энциклопедический политехнический словарь
делительная головка для простого деления — Делительная головка, производящая поворот заготовки на углы, кратные её передаточному отношению. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
делительная головка со сменными дисками — Делительная головка, имеющая набор сменных дисков (лимбов) [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
делительная головка (ножка) зуба — головка (ножка) Часть зуба, заключенная между делительной поверхностью зубчатого колеса и его поверхностью вершин (впадин). [ГОСТ 16530 83] Тематики передачи зубчатые Обобщающие термины объемные элементы и поверхности зубапонятия, относящиеся к… … Справочник технического переводчика
делительная головка зуба — addendum flank, face of a tooth Часть зуба, расположенная между делительной окружностью и окружностью вершин. Шифр IFToMM: Раздел: СТРУКТУРА МЕХАНИЗМОВ … Теория механизмов и машин
Универсальные делительные головки: применение и принцип работы
Универсальные делительные головки (УДГ) представляют собой вид приспособлений, применяемых преимущественно в мелкосерийном, единичном производствах. За счёт использования таких станочных универсальных приспособлений удаётся существенно повысить производительность и облегчить условия труда. Кроме того, их применение повышает безопасность работы, расширяет технологические возможности производственного оборудования.
Особенно эффективно применение таких приспособлений в технологиях нарезания зубьев шестерёнчатых колёс, фрезерования впадин между зубьями, в обработке многогранников, в производстве многих видов инструментов (свёрла, зенкеры, специальные инструменты). При нарезании спиралевидных канавок с помощью таких делительных головок осуществляется непрерывное вращение и одновременная осевая подача заготовок.
В машиностроении (металлообработке) применяются различные типы головок делительных универсальных (УДГ). Наиболее распространены лимбовые делительные головки. Этот тип оснастки может настраиваться на дифференциальное, простое деление, на фрезерование спиралевидных деталей. Этих технологических возможностей в большинстве случаев достаточно для высокоточной обработки сложных поверхностей.
Методы деления
Чаще всего посредством универсальных делительных головок реализуются два способа деления: простое и дифференциальное. При простом делении производят отсчёт по неподвижному делительному диску. Управление поворотом детали осуществляется рукояткой, связанной через червячную передачу со шпинделем головки.
При дифференциальном делении поворот шпинделя осуществляется как рукояткой (аналогично простому), так и за счёт принудительного поворота самого делительного диска от шпинделя (через систему шестерёнок).
Таблица 1. Настройка делительных головок по методу простого деления
Таблица 2. Настройка делительных головок при дифференциальном делении
Преимущества использования УДГ
Применение головок делительных универсальных позволяет получить ряд существенных преимуществ. Основные из них следующие:
значительно расширяется спектр технологических операций фрезерного станка;
возможность работы с заготовками разных размеров;
возможность обработки поверхностей в любом положении относительно вертикали.
Универсальные делительные головки просты в установке и в работе. Стоимость дополнительного приспособления доступная. Поэтому его можно использовать в единичном производстве, в том числе в частном применении.
Выбор универсальных делительных головок
При выборе делительной головки УДГ вначале определяются с её типом. Чаще всего используют головки делительные универсальные. Они, в свою очередь, отличаются между собой значением наибольших диаметров обрабатываемых заготовок. К примеру, отечественной промышленностью выпускаются следующие типы делительных головок: от УДГ-Д-160 до УДГ-Д-400 (под диаметры 160, 200, 250, 320, 400 мм).
Все типы приспособлений унифицированы, отличаются, в основном, высотой центров. Для головок делительных универсальных составлены специальные таблицы расчётов простого/дифференциального деления. При выборе приспособления подбирают его рабочий диаметр соответственно размерам закрепляемых деталей. То есть, если обрабатываются заготовки с небольшими диаметрами, лучше установить УДГ такого же типоразмера.
