Для чего 5 жильный кабель

Особенности подключения варочных поверхностей к электросети

Содержание

Содержание

Необходимость проведения отдельного кабеля питания от распредщита квартиры (РЩ) до электрической варочной панели породила ряд проблем с подключением. В домах напряжение питания бывает одно-, двух-, и трехфазное. Мы покажем, как состыковать РЩ с клеммником панели.

Маркировка на клеммах

Обычно в электрических варочных поверхностях бывает шесть клемм, но никогда не применяется шестижильный кабель. Чаще всего трехжильный — в старых домах, пятижильный — в новых. Редко четырехжильный. Количество жил зависит от количества фаз в РЩ квартиры.

На рисунке показана шестиклеммная коробка, где:

Поведен трехжильный кабель от распредщита или от розетки. Розетка — промежуточное звено. Ставить ее или нет, смотрите здесь. На стыковку РЩ с клеммником она не влияет. Бывают коробки с меньшим числом клемм, но принцип стыковки их с кабелем остается одинаковым.

Приведенный пример — крайний случай. Меньше трех проводов от РЩ отходить не должно. Больше шести клемм у варочной поверхности не бывает. Также имеются варианты, когда наоборот жил в кабеле больше, чем клемм у плиты. Принцип соединения прост: фаза — ноль — заземление — необходимые атрибуты для правильного функционирования любой панели.

На нижней крышке изделия приклеивается инструкция-схема по подсоединению клемм поверхности к одно-, двух- и трехфазной сети.

— количество фаз подключения.

Если у вас шесть клемм и три фазы, то необходимо поставить перемычки, как показано красным цветом на рисунке. Перемычки обычно поставляются с комплектом.

Перемычки необходимы, чтобы плита работала правильно. Крепить нужно надежно, с усилием, но не перестарайтесь. Помните, что пластмасса хрупкая, а винтики маленькие.

Цветовая маркировка проводов

Существенно облегчает монтажные работы. Цвета проводов регламентированы ПЭУ (Правила устройства электроустановок) РФ и евростандартами.

Провод PEN — устаревшая система заземления, в которой нейтраль и заземление совмещены. Это упрощает электромонтажные работы, но повышает опасность поражения электротоком. Желто-зеленый цвет (как у PE) или синий как у N.

Однофазная сеть на 220 В

Самый распространенный вариант. От РЩ отходят три провода, которые приходят в клеммник варочной поверхности с тремя, четырьмя, пятью и шестью клеммами. С шестью клеммами мы разобрались — рисунок вверху.

Для четырехклеммной коробки, требующей две фазы, тот же принцип: ставим перемычку между фазными клеммами:

Провода от питания дома соединяем соответственно: L1 — с фазой, N с нулем, РЕ — заземление.

Пятиклеммная коробка. Ставим перемычку между фазными и между нулевыми клеммами:

Также как и в предыдущем примере соединяем L1 — с фазой, N с нулем, РЕ — заземление.

Трехклеммная коробка. Самый простой вариант, ибо тут без вариантов. Фаза с фазой, РЕ с РЕ, ноль с нулем.

Двухфазная сеть на 220 В

В двухфазной сети двухфазная поверхность присоединяется один к одному. В трехфазной панели ставиться одна перемычка. В однофазную панель идет одна фаза. Другая фаза — изолируется в монтажной коробке.

С щитка в квартиру приходят четыре провода

Показан клеммник индукционной панели Electrolux EHH56240IK. Здесь полное соответствие кабеля от РЩ и клеммника плиты. Мощность плиты — 6.5 кВт. Так как используется две фазы, то ток по ним будет в два раза меньше, чем по одной. За счет этого кабель можно брать с меньшим сечением.

Для трехклеммной коробки одна из фаз не подается, а изолируется.

Соединение с шестиклеммной поверхностью

Видим, как двухфазной сетью можно запитать панель электроплиты на 380 В. Показана схема с вилкой. Но провода те же самые, что идут от РЩ до розетки.

Трехфазная сеть на 380 В

Важно. Все поверхности работают от фазного напряжения 220 В. Применение нескольких фаз нужно, чтобы уменьшить нагрузку на электросеть. Линейное напряжение 380 В не используется.

Трехфазная сеть и трехфазная поверхность. Один к одному. Самый оптимальный вариант. Сечение пятижильного кабеля 2,5 мм² подойдет к плитам любой мощности.

До вилки идут те же провода, что и к соответствующей ей розетке от распредщита.

Двухфазная панель в трехфазной сети

Чтобы подключить такую панель к трехфазной сети, нужно не использовать фазу L3 — серый цвет жилы кабеля, идущего от щитка. Эту жилу нужно изолировать в монтажной коробке.

На схеме кабель идет от дифавтомата на РЩ в монтажную коробку. Вместо нее может быть розетка. Четыре кабеля двухфазной модели входят в ту же коробку или соединенные в вилке в розетку.

Некоторые модели идут с установленным четырехжильным кабелем. Чаще всего — это индукционные варочные поверхности на 4 конфорки. В этом случае кабель индукционки заводится в коробку или соединяется в вилке, как на рисунке выше.

Однофазная панель в трехфазной сети

Аналог предыдущей схемы двухфазной панели. Не использовать фазы L2 и L3. Две этих жилы нужно изолировать в монтажной коробке.

Выбор питающего кабеля

Согласно ПУЭ, п.7.1.34 кабель должен быть медным. Трехжильным, если у вас однофазное питание дома (рисунок вверху). Пятижильным для трехфазного.

Сечение кабеля — площадь поперечного сечения 1 медной жилы в мм².

Подробно выбор кабеля описан здесь. Добавим сводную таблицу:

Для двухфазной сети параметры жил кабеля и дифавтомата совпадают с параметрами однофазной сети. Хотя по логике, нагрузка на жилу в двухфазной сети в два раза меньше, чем таковая в однофазной сети. Но, посмотрим на схему соединения трехфазной поверхности к двухфазной сети, взятую отсюда

Видим, что две фазы панели 1 и 2 соединены перемычкой. То есть две конфорки будут запитываться от одной фазы двухфазной сети. Поэтому для поверхностей мощностью больше 3,5 кВт нужен кабель потолще. Кроме того, двухфазные сети большая редкость в домах. Ставили их давно в 90-х годах. Информации об их надежности мало. Лучше не рисковать и прировнять их к однофазной сети. Тогда можно спать спокойно!

Небольшой FAQ

Почему ноль трехфазной сети не перегружается, хотя через него стекает ток с трех фаз?

Если фазы нагружены симметрично, то по нулевой жиле ничего не течет. Потому что эти токи сдвинуты по фазе относительно друг друга на 120°. Речь идет не о сложении абсолютных величин токов, а об векторной (алгебраической) сумме.

Напряжение создает трехфазный генератор — три одинаковые обмотки, расположенные под углом 120° друг к другу.

U = Um​[sin(ωt) + sin(ωt+120°) + sin(ωt−120°)] = 0,

где Um — амплитуда ЭДС (электродвижущая сила)

Зачем нужен кабель заземления?

Главное — защитить человека от поражения электрическим током в случае пробоя фазы на корпус бытового прибора.

В Советских домах от распредщита в квартиру шло (и сейчас идут) два провода: фаза, ноль. То есть заземляющей жилы нет. Ее роль выполняет рабочий ноль — N. Если эта жила (ноль) случайно порвется (что бывает очень редко) в квартире или в щитке (в подъезде), то фаза 220 В попадет во все розетки квартиры и подключенные к ним приборы. Появится опасность удара током напряжения 220 В. Это произойдет, если человек дотронется до пробитого корпуса одной рукой, а другой или ногой докоснется до поверхности с естественным заземлением (трубы, раковина, пол влажный и не очень).

Поэтому в современных домах не бывает меньше трех жил от щитка в квартиру. Одна жила — заземление (защитный ноль, РЕ). По защитному нулю ток идет только при пробое на корпус прибора. По рабочему нулю ток течет во время работы приборов.

Некоторые электрики, используя евророзетки (для которых нужно три провода) подключают заземление на рабочий ноль. То есть ноль в «хрущобах» работает у них, как рабочий и как заземление. Это опасно, так как в случае обрыва жилы рабочего нуля все зануленые корпуса окажутся под напряжением 220 В вне зависимости от технического состояния бытового прибора — может ударить током от нового холодильника или новой стиральной машины. Этот «прием» категорически запрещен.

Нужна ли розетка?

Розетка же, перед вами — дома. Отключил и спокойно работай! Еще один аспект проблемы — стоимость работ. Без розетки дешевле на стоимость самой розетки, плюс работа. Если же учесть предполагаемый срок эксплуатации варочной панели, ее неизбежной замены со временем, то ответ очевиден — розетка нужна. Но последнее слово за вами.

Все описанные в статье способы подключения вы делаете на свой страх и риск. Автор не несет никакой ответственности. Самый надежный вариант — обратиться к специалисту.

Источник

Пятижильный кабель: для чего он нужен

Кабель ВВГ (винил-винил-голый) 5х1,5 применяют в системах переменного напряжения для проведения электрического тока. В основном эксплуатируют в модернизированных электрических системах для подключения к трёхфазной сети с раздельными жилами под нулевую рабочую N (синий цвет изоляции) и защитную PE (жёлто-зелёный изоляционный покров) жилы.

Чаще применяют общую жилу PEN, объединяющую ноль и защиту. Проводник используют при одиночной стационарной прокладке, так как не распространяет пламени при таком условии.

Располагают в помещениях, одиночно на любых системах прокладки кабеля, а также в уличных условиях. Допускается прокладка в грунте при условии создания механической защиты мест выхода на поверхность (протяжка сквозь трубу).

Применяют при переменном напряжении не более 660 V с частотой 50 Hz. Максимальное напряжение в трёхфазной сети может составлять 720 V.

Номинальные токовые нагрузки на 1 жилу в трёхфазной цепи зависят от условий прокладки:

При возникновении односекундного короткого замыкания пиковый ток может быть 170А.

Конструктивные элементы медного кабеля ВВГ 5х1.5 для стационарной одиночной прокладки

Изоляционный поливинилхлоридный (ПВХ) пластикат имеет толщину не менее 0,6 мм. После скручивания жил (так как жилы не плотно прилегают друг к другу, в центре прокладывают жгут из ПВХ пластиката), они внахлёст обматываются полиэтилентерефталатной (ПЭТ) плёнкой, которая заменяет поясную изоляцию.

Всю вышеперечисленную конструкцию заключают в шланговую ПВХ оболочку, которая служит для защиты от механических воздействий и солнечной радиации, предохраняет от влаги и пыли. Толщина оболочки назначается по ГОСТ 23286-78 и приравнивается 1,5 мм.

Итоговый расчётный наружный диаметр приравнивается 9,9 мм.

Источник

Для чего нужен пятижильный кабель. Провода ВВГ: технические характеристики, назначение, применение Для чего 5 жил в кабеле

Силовой кабель ВВГ является самым востребованным проводником электрического тока за счет невысокой цены изделия и возможностью использовать практически при всех видах электромонтажных работах. Если говорить о технических характеристиках провода, то необходимо отметить, что они зависят от его сечения и количества токопроводящих жил. Чтобы разобраться во всех параметрах, необходимо рассмотреть несколько марок и определить их зависимость. То есть, провести сопоставление: кабель ВВГ – технические характеристики.

Конструктивные особенности

Начнем с того, что ВВГ в первую очередь делится по количеству жил. Здесь пять видов:

Первая и вторая категория используется для прокладки однофазной сети переменного тока. И если одножильный кабель прокладывается в два ряда параллельно, то двужильный в один ряд. При этом одна жила соединяется к фазе, вторая к нулю. При этом нулевой провод обычно голубого или синего цвета.

Третья категория – это кабель также для сети переменного тока, только в его состав входит еще и заземляющая жила. Она желто-зеленного цвета. Четырех- и пятижильный провод – это кабель, который устанавливается в трехфазных сетях. И если в первом три жилы – это фазы, а четвертая – ноль, то во второй добавляется жила заземления.

Сечение

В отношении данного параметра можно сделать небольшой обзор. Во-первых, сечение каждой токопроводящей жилы может варьироваться от 1,5 мм² до 50 мм². Во-вторых, при их сложении получается сечение самого кабеля. И здесь несколько пределов.

При этом сечение каждой жилы по назначению также варьируется. К примеру, основная жила – 1,5 мм², нулевая – 1,5 мм², заземляющая 1,0 мм².

С повышением сечения основных жил, уменьшаются сечения жил нулевых и заземляющих. Вот несколько примеров по той же расстановке:

Все эти данные входят в маркировку силового провода. Опять-таки приведем несколько примеров.

Внимание! Самые распространенные модели ВВГ, в которых закладываются жилы с разным сечением, это четырех- или пятижильные. Их обычно специалисты называют – три (четыре) с плюсом.

Если рассматривать провод ВВГ в разрезе, то есть определенные различия, которые касаются моделей, выдерживающих мощность 0,66-1,0 кВ и 6-10 кВ. В основе у них все одинаково. То есть, это медные провода в изоляции разного цвета: фазные обычно белого, ноль голубого, заземление желто-зеленного.

Кстати, именно количество слоев изоляции определяет внешний диаметр самого провода. Конечно, на этот показатель будет влиять и количество присутствующих в нем жил. К примеру, кабель сечением 1,5 мм² может быть диаметром и 5 мм, и 50 мм. Последний – это четырехжильный вариант с усиленной изоляцией. И чем больше диаметр, тем выше масса изделия, которая варьируется от 39 кг/км до нескольких тонн. Понятно, что этот показатель будет влиять на удобство использования провода в процессе его монтажа и подключения.

Допустимая сила тока

Продолжаем разбираться в кабеле ВВГ и его технических характеристиках, где есть еще одна, которая относится к главной категории. Это пропускная способность тока, которая также упирается в сечение и количество токопроводящих жил. Опять приведем несколько примеров, которые покажут эту зависимость.

Необходимо учитывать, что все эти показатели силы тока определяются напряжением или 0,66, или 1,0 кВ. при этом минимальная мощность самого маленького кабеля составляет 3,5 кВт. Скажем прямо, серьезный показатель.

Что касается сопротивления, то и этот показатель зависит от площади сечения кабеля. Зависимость здесь обратно пропорциональная. То есть, чем больше сечение, тем меньше сопротивление. К примеру:

Внимание! Брать провод по сопротивлению – необходимо учитывать, что данные показатели действуют при температуре +20С.

Условия эксплуатации

Производители ставят определенные условия, при которых кабель ВВГ может укладываться и эксплуатироваться.

Заключение по теме

Выбирать кабель ВВГ надо по мощности потребителя и силе проходящему по нему току. Так для освещения подойдет и кабель ВВГ 2×1,5, для розеток ВВГ 3X2,5 (с заземлением). Для некоторых бытовых приборов лучше провести отдельную линию. К примеру, до кондиционера ВВГ 3×2,5 или 4X2,5.

Пятижильный кабель 5×6 или 5×10 лучше всего подводить к дому. Любые мощности оба варианта выдержат. Единственный момент – это прокладка кабеля, она может быть воздушной или подземной. Поэтому для воздушной прокладки лучше всего использовать кабель ВВГ 5×6, для подземной 5×10. Кстати, как показывает практика 5×6 хватает вполне для небольшого загородного дома.

Наша компания занимается продажей различных марок пятижильных кабелей из наличия со складов, расположенных по всей России, или под заказ на производство. Специалисты «Кабель.РФ» знают все о данной продукции, поэтому грамотно проконсультируют вас в выборе кабелей пятижильных с учетом технических требований, помогут осуществить своевременную доставку и подобрать соответствующий тип транспорта.

Пятижильные кабели используются для организации силовых сетей переменного (трех фазного и однофазного) тока частотой до 50 Гц и величиной напряжения до 1 кВ, обеспечения энергией различных электроустановок и распределяющих устройств. Также кабель пятижильный применяется для стационарного подключения оборудования приводов металлорежущих, металлообрабатывающих и деревообрабатывающих станков, насосов, электродвигателей (включая модификации с частотным управлением).

Кабели, входящие в эту группу, могут использоваться для нестационарной прокладки силовых линий, используемых для подключения различных передвижных механизмов (экскаваторы, конвейерные и подъемные системы, шахтное оборудование и пр.). Кроме того, кабель электрический 5 жил применяется для прокладки сетей контроля, управления и сигнализации (охранной или пожарной); передачи аналоговой или цифровой информации, выполнения монтажных (коммутационных) соединений внутри электроустановок и приборов или между их отдельными блоками (печатными платами).

Пятижильные кабели некоторых марок могут использоваться для подключения оборудования (в том числе нагревательного), эксплуатируемого в экстремальных условиях под водой, в металлургической и химической промышленности и т. д. С помощь таких кабелей может осуществляться подключение контрольных, измерительных и телеметрических датчиков.

Кабели этой группы производятся с однопроволочными (монолитными) или многопроволочными токоведущими жилами круглой или секторной формы. Для изготовления жил используются медные, медные луженые, медные никелированные или алюминиевые проволоки. Исходя из количества и диаметра проволок, из которых сформированы токоведущие жилы, они могут относиться к 1-5-й категории гибкости согласно ГОСТ 22483. Условия эксплуатации некоторых марок кабелей предполагают наложение на поверхность жил термостойких барьеров (слюдосодержащие ленты, стекловолокно) или совместную скрутку жил с водоблокирующими нитями.

В качестве изоляционного материала, который накладывается на токоведущие жилы в этой группе кабелей, применяется специальные термостойкие ленты, полимерные материалы, полиэтилен, резина (в том числе силиконовая и этиленпропиленовая) или поливинилхлоридный пластикат.
Из изолированных жил формируется сердечник кабеля. Скрутка жил в кабель может выполняться с одновременной запрессовкой свободного пространства между ними резиновыми смесями или пластмассой. В некоторых марках пятижильных кабелей формирование сердечника производится вокруг резинового корделя или упрочняющих синтетических нитей. На скрученные жилы может быть наложена поясная изоляция из синтетических или водоблокирующих лент, а также внутренняя оболочка из пластмассы.

Условия эксплуатации некоторых марок кабелей с пятью жилами подразумевают наличие в конструкции кабеля экранов, препятствующих распространению в окружающее пространство электромагнитных помех (силовые кабели) или служащих для защиты информации и управляющих (контрольных) сигналов, передаваемых по кабелю. Экраны изготавливаются из медной или алюминиевой фольги; полимерных лент и пленок, покрытых слоем алюминия; медных (медных луженых) проволок и спиральных медных лент.

Кабель пятижильный выпускается с внешней оболочкой, выполненной из поливинилхлоридного пластиката, термопластичного эластомера, полиуретана, полимерных материалов или полиэтилена. Некоторые марки производятся с оболочкой из резины (в том числе кремнийорганической) или в виде оплетки из термостойкого стекловолокна.

Для защиты пятижильных кабелей, прокладываемых по дну водоемов, в грунтах, подверженных деформациям, а также в местах, где на кабель оказывается механические воздействия, применяется броня. Она может быть изготовлена из лент (стальных, стальных оцинкованных или алюминиевых) или проволок (стальных оцинкованных, алюминиевых или алюминиевых сплавов).

Основные преимущества:

Кабель пятижильный цена

У нас вы можете купить кабель пятижильный по выгодной цене, для этого необходимо оставить заявку на расчет стоимости менеджеру компании.

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

1. Материал и конструкция

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире »

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

3. Толщина жильной изоляции

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин сайт для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

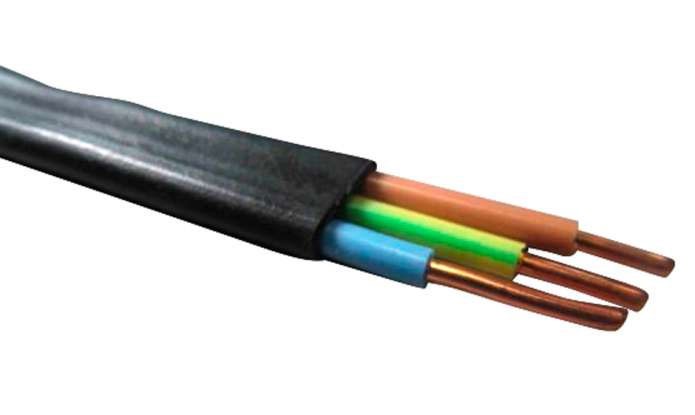

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным — очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

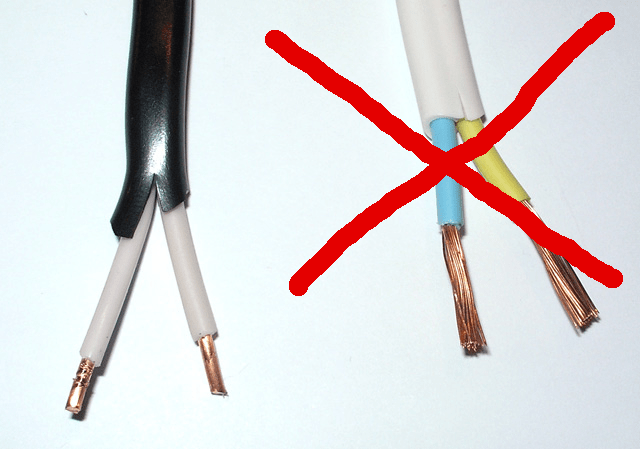

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

кабель ВВГнг FR-LSкабель NYM

Интернет-магазин сайт предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе:

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

Электрический кабельканал 220 В нужен в любом частном доме и квартире. Медь, входящая в состав провода, обеспечивает проходимость тока. Однако, прежде чем покупать, нужно знать, какая толщина нужна. Хорошо, что на каждой коробке сейчас есть надпись и таблички, упрощающие выбор. Какое же сечение идет для квартирной проводки? Помогут с выбором картинки таблиц и стандарты кабелей. Какой кабель нужен в квартире и дома, как его выбрать? Какой должна быть маркировка для 220 вольт? Все о кабелях и их сечениях в этом материале.

Что такое кабельная розетка

В первую очередь, нужно понимать, что кабельная розетка, это часть соединителя, которая изготавливается, как одно целое с кабелем. Также может прикрепляться к гибкому кабелю для подсоединения его к источнику питания.

С помощью кабельной розетки можно подключить кабели непосредственно к проводке. Это очень удобно и значительно упрощает монтаж. Разумеется, что существуют определенные стандарты сечения кабелей.

Каждый стандарт рассчитан на определенный ток, поэтому при подключении, нужно, чтобы сумма мощностей всех приборов, работающих от электричества, не превышала это значение.

Учитывается это еще во время проектирования электропроводки в доме. При подключении, важно не перепутать провода и место, куда их нужно поставить, то есть полярность. Если этим пренебречь, то возможно короткое замыкание. Важно не перепутать ноль, фазу и заземление.

Особенности пятижильного кабеля

Одножильные и двухжильные кабели используются для прокладки переменного тока в одной фазе сети. Если же одножильный кабель прокладывается параллельно в 2 ряда, то двухжильный в один. В таком случае одна жила соединяется к фазе, а другая к нулю, при этом провод нуля чаще всего имеет голубой или синий цвет.

Чтобы понять, что такое пятижильный кабель, нужно знать, что все ВВГ делятся на 5 видов по количеству жил в них:

Кабель с 4 и 5 жилами устанавливается в трехфазных сетях. В первом случае, 3 жилы является фазами, а четвертая нулем. В другом случае (когда жил 5) еще одна является проводом заземления. Сечение у всех жил, проводящих ток, находится в пределах от 1,5 до 50 мм.

Если сложить их все, то в итоге получится сечение самого кабеля.

В одножильном кабеле сечение варьируется от 1,5 до 240 мм. В двухжильном, трехжильном и четырехжильном проводе максимальный размер сечения достигает 95 мм². В пятижильном доходит до 50 мм². Чем больше сечение основных жил, тем меньше сечение заземляющих и нулевых жил.

Инструкция: как подключить кабель к розетке

Все технические аспекты указаны в маркировке провода. Цифра 1-5 показывает количество жил, а следующий показатель, например, 1, показывает на сечение в мм в квадрате. Кабель к розетке прикрепляется чаще всего в слаботочных линиях.

Весь процесс в таком случае выглядит следующим образом:

Если же выполняется установка розетки с заземлением, то кабель заземления соединяется с соответствующей ему клеммой.

Перед последним шагом идет установка розетки в коробку. Она выполняется уже после присоединения всех питающих кабелей. Рабочую часть размещают ровно без перекосов. Все провода нужно скрыть подрозетники и закрепить розетку с помощью лапок и винтов. Последним шагом нужно прикрутить крышку и проверить работу розетки.

Для каких целей требуются провода на 5 жил с сечением 10 мм? Какие факторы обуславливают выбор толстых кабелей? Читайте в статье!

Между электрическими подстанциями прокладывается кабель ввгнг 5 10 цена которого в среднем составляет 250 рублей за метр (варьируется в диапазоне 230-270 руб., в зависимости от продавца). Это достаточно большая цена, однако учитывая качество продукции и максимальное напряжение, которое выдерживают такие провода, затраты в конечном итоге оказываются оправданными.

Как и следует из названия, в кабеле используется 5 жил, диаметр каждой составляет 10 мм. Это достаточно прочный кабель, который может применяться при прокладке магистралей внутри электростанций любого типа (ТЭС, АЭС и т.д.). Кроме того, именно такие кабели используются при проведении длинных магистралей между распределительными электро-подстанциями, между которыми передается электрический ток напряжением до 1000 В.

Именно с учетом описанных факторов между подстанциями используется кабель ВВГнг 5х10 цена которого составляет в среднем 4$ за метр. Затраты на прокладку магистралей исчисляются миллионами рублей, однако они в полной мере окупаются за счет существенного безопасности, снижения риска наступления аварийных ситуаций, и сравнительно невысокой себестоимости передаваемой электроэнергии.

Источник
