Для чего используется видовой куб
Для чего используется видовой куб
Видовой куб — это инструмент навигации, который отображается при работе в двумерном (2D) пространстве модели или при действующем трехмерном (3D) визуальном стиле. С помощью инструмента «Видовой куб» можно переключаться между стандартными и изометрическими видами.
Инструмент «Видовой куб» представляет собой постоянно присутствующий на экране интерфейс, реагирующий на щелчки кнопкой мыши и перетаскивание, который используется для перехода из стандартного вида модели в изометрический и наоборот. При вызове видовой куб отображается в неактивном состоянии в одном из углов окна над моделью. Инструмент «Видовой куб» дает визуальное представление о текущей точке обзора модели в соответствии с изменением вида. При наведении курсора на инструмент «Видовой куб» он становится активным. Можно перетаскивать видовой куб или щелкнуть на нем, перейти на один из имеющихся стандартных видов, наклонить текущий вид или перейти к исходному виду модели.
Настройка отображения видового куба

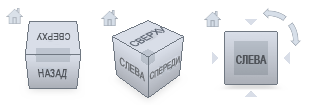

Инструмент «Видовой куб» отображается в одном из двух состояний: неактивном и активном. Если инструмент «Видовой куб» не активен, он по умолчанию отображается частично прозрачным, с тем чтобы не закрывать изображение модели. Будучи активным, он отображается непрозрачным и может перекрывать собой изображение объектов на текущем виде модели.
Кроме управления уровнем непрозрачности в неактивном состоянии, имеется возможность управления следующими свойствами инструмента «Видовой куб»:
Компас отображается под инструментом «Видовой куб» и указывает, в каком направлении в модели определен «север». Можно щелкнуть на букве направления главного румба на компасе для поворота модели либо щелкнуть и перетащить одну из букв направлений главных румбов или кольцо компаса для интерактивного поворота модели вокруг точки вращения.
Компас отображается под видовым кубом и указывает направление на север в модели.
Указывает текущее направление обзора. При перетаскивании инструмента «видовой куб» или щелчке на нем сцена поворачивается.
Параметры данной вкладки служат для пользовательской настройки программы.
Управление отображением инструмента «видовой куб» на текущем видовом экране при применении текущего визуального стиля.
Определяет угол видового экрана, в котором отображается инструмент «Видовой куб».
Управление прозрачностью неактивного инструмента «Видовой куб».
Для чего используется видовой куб
Видовой куб — это инструмент навигации, который отображается при работе в двумерном (2D) пространстве модели или при действующем трехмерном (3D) визуальном стиле. С помощью инструмента «Видовой куб» можно переключаться между стандартными и изометрическими видами.
Инструмент «Видовой куб» представляет собой постоянно присутствующий на экране интерфейс, реагирующий на щелчки кнопкой мыши и перетаскивание, который используется для перехода из стандартного вида модели в изометрический и наоборот. При вызове видовой куб отображается в неактивном состоянии в одном из углов окна над моделью. Инструмент «Видовой куб» дает визуальное представление о текущей точке обзора модели в соответствии с изменением вида. При наведении курсора на инструмент «Видовой куб» он становится активным. Можно перетаскивать видовой куб или щелкнуть на нем, перейти на один из имеющихся стандартных видов, наклонить текущий вид или перейти к исходному виду модели.
Настройка отображения видового куба
Инструмент «Видовой куб» отображается в одном из двух состояний: неактивном и активном. Если инструмент «Видовой куб» не активен, он по умолчанию отображается частично прозрачным, с тем чтобы не закрывать изображение модели. Будучи активным, он отображается непрозрачным и может перекрывать собой изображение объектов на текущем виде модели.
Кроме управления уровнем непрозрачности в неактивном состоянии, имеется возможность управления следующими свойствами инструмента «Видовой куб»:
Компас отображается под инструментом «Видовой куб» и указывает, в каком направлении в модели определен «север». Можно щелкнуть на букве направления главного румба на компасе для поворота модели либо щелкнуть и перетащить одну из букв направлений главных румбов или кольцо компаса для интерактивного поворота модели вокруг точки вращения.
Компас отображается под видовым кубом и указывает направление на север в модели.
Указывает текущее направление обзора. При перетаскивании инструмента «видовой куб» или щелчке на нем сцена поворачивается.
Параметры данной вкладки служат для пользовательской настройки программы.
Управление отображением инструмента «видовой куб» на текущем видовом экране при применении текущего визуального стиля.
Определяет угол видового экрана, в котором отображается инструмент «Видовой куб».
Управление прозрачностью неактивного инструмента «Видовой куб».
Для чего используется видовой куб
Видовой куб — это инструмент навигации, который отображается при работе в двумерном (2D) пространстве модели или при действующем трехмерном (3D) визуальном стиле. С помощью инструмента «Видовой куб» можно переключаться между стандартными и изометрическими видами.
Инструмент «Видовой куб» представляет собой постоянно присутствующий на экране интерфейс, реагирующий на щелчки кнопкой мыши и перетаскивание, который используется для перехода из стандартного вида модели в изометрический и наоборот. При вызове видовой куб отображается в неактивном состоянии в одном из углов окна над моделью. Инструмент «Видовой куб» дает визуальное представление о текущей точке обзора модели в соответствии с изменением вида. При наведении курсора на инструмент «Видовой куб» он становится активным. Можно перетаскивать видовой куб или щелкнуть на нем, перейти на один из имеющихся стандартных видов, наклонить текущий вид или перейти к исходному виду модели.
Настройка отображения видового куба
Инструмент «Видовой куб» отображается в одном из двух состояний: неактивном и активном. Если инструмент «Видовой куб» не активен, он по умолчанию отображается частично прозрачным, с тем чтобы не закрывать изображение модели. Будучи активным, он отображается непрозрачным и может перекрывать собой изображение объектов на текущем виде модели.
Кроме управления уровнем непрозрачности в неактивном состоянии, имеется возможность управления следующими свойствами инструмента «Видовой куб»:
Компас отображается под инструментом «Видовой куб» и указывает, в каком направлении в модели определен «север». Можно щелкнуть на букве направления главного румба на компасе для поворота модели либо щелкнуть и перетащить одну из букв направлений главных румбов или кольцо компаса для интерактивного поворота модели вокруг точки вращения.
Компас отображается под видовым кубом и указывает направление на север в модели.
Указывает текущее направление обзора. При перетаскивании инструмента «видовой куб» или щелчке на нем сцена поворачивается.
Параметры данной вкладки служат для пользовательской настройки программы.
Управление отображением инструмента «видовой куб» на текущем видовом экране при применении текущего визуального стиля.
Определяет угол видового экрана, в котором отображается инструмент «Видовой куб».
Управление прозрачностью неактивного инструмента «Видовой куб».
AutoCAD
Видовой куб – это инструмент навигации, который отображается при работе в двумерном (2D) пространстве модели или при действующем трехмерном (3D) визуальном стиле. С помощью видового куба можно переключаться между стандартными и изометрическими видами.
Видовой куб представляет собой постоянный перетаскиваемый элемент интерфейса, позволяющий переключаться между стандартным и изометрическим видами модели. При вызове видовой куб отображается в одном из углов в области рисования над моделью в неактивном состоянии. Неактивный видовой куб дает визуальное представление о текущей точке зрения модели в соответствии с изменениям вида. При наведении курсора на видовой куб этот инструмент становится активным. Видовой куб можно перетащить или щелкнуть, переключиться на один из доступных стандартных видов, наклонить текущий вид или перейти к исходному виду модели.
Настройка отображения видового куба
Видовой куб отображается в двух состояниях: активном и неактивном. Когда видовой куб неактивен, он по умолчанию отображается частично прозрачным, чтобы не закрывать изображение модели. Когда видовой куб активен, он отображается непрозрачным и может перекрывать собой изображение объектов на текущем виде модели.
Помимо настройки уровня прозрачности неактивного видового куба можно также управлять следующими свойствами:
Использование компаса
Компас отображается под видовым кубом и указывает направление на север, определенное в модели. Можно щелкнуть букву направления главного румба на компасе для поворота модели либо щелкнуть и перетащить кольцо компаса для интерактивного поворота модели вокруг точки вращения.
Revit
Не удалось извлечь оглавление
Видовой куб
Для навигации по 3D видам используется видовой куб. С помощью этого инструмента навигации обеспечивается визуальное представление текущей ориентации модели и возможность корректировки ее точки обзора.
Инструмент «Видовой куб» представляет собой постоянный перетаскиваемый элемент интерфейса, позволяющий переключаться между стандартным и изометрическим видами модели. При вызове инструмент «Видовой куб» отображается в неактивном состоянии в одном из углов графического окна над моделью. Видовой куб дает визуальное представление о текущей точке зрения модели в соответствии с изменениями вида. При наведении курсора на видовой куб он становится активным. Посредством перетаскивания или выбора видового куба можно переключиться на один из доступных стандартных видов, наклонить текущий вид или перейти к исходному виду модели.
Настройка отображения видового куба
Видовой куб отображается в двух состояниях: активном и неактивном. Если видовой куб неактивен, он по умолчанию отображается частично прозрачным, что позволяет сохранить обзор вида модели. В активном состоянии он отображается непрозрачным и может перекрывать изображение объектов на текущем виде модели.
Помимо настройки уровня прозрачности неактивного видового куба можно также управлять следующими свойствами инструмента «Видовой куб»:
Использование компаса
Компас отображается под видовым кубом и указывает в модели направление на север. Можно щелкнуть букву направления главного румба на компасе для поворота модели, либо щелкнуть и перетащить одну из букв направлений главных румбов или кольцо компаса для интерактивного поворота модели вокруг точки вращения.
