Обзор виртуального конструктора Lego Digital Designer
Программа Lego Digital Designer – виртуальный конструктор, за счёт использования которого можно создавать трёхмерные модели Lego. Утилита имеет широкий функционал, массу рабочих инструментов и три режима работы, которые позволяют воплощать в жизнь самые разные задумки в стиле Лего. Программное обеспечение дает возможность сохранять готовые работы на компьютере, а также просматривать модели других пользователей. Программа проста в управлении, поэтому справиться с ней сможет даже ребёнок.
Назначение программы
Лего Диджитал Дизайнер – ПО, предназначенное для создания моделей и проектов, напоминающих кубики Лего. Она даёт пользователям следующие возможности:
Программа интуитивно понятна, поэтому нередко её используют для моделирования дети школьного возраста. Утилита имеет качественную графику, она предлагает пользователям на выбор большое количество инструментов и цветовых оформлений для разработки своей, индивидуальной Lego Digital Designer модели. Пользователи здесь могут работать как со своими проектами, так и с чужими. Черпать идеи конструкций для моделирования можно на официальном сайте разработчиков. Здесь же можно и скачать понравившийся шаблон для работы бесплатно.
Функциональные возможности Lego Digital Designer
Функции утилиты помогают заниматься виртуальным моделированием как начинающим графическим дизайнерам, так и более продвинутым специалистам. Создавать Лего-модели могут также и дети. Программа работает в 3 главных режимах:
Вот, что о них говорят сами разработчики:
Каждый режим подразумевает возможность сохранять, редактировать сконструированные модели, а также использовать чужие конструкции для работы.
Как пользоваться программой
При открытии программы Lego Designer пользователь увидит:
Перед тем как начать работу, следует открыть раздел Welcome Screen и выбрать специфику моделирования: с нуля или с уже готовой основой.Пользователь может проделывать все основные этапы работы через главную панель задач. Здесь же можно воспользоваться анимационными эффектами и иными графическими опциями.
При необходимости детально рассмотреть получившуюся модель, необходимо зажать правую клавишу мышки. Теперь можно крутить курсор и наводить его на те части конструкции, которые следует подробно рассмотреть. При необходимости увеличить или уменьшить масштаб работы, можно воспользоваться колёсиком мышки или кнопками ‘+’ и ‘-‘.
Чтобы вращать особые детали, которые уже находятся в составе сборной конструкции, но все ещё считаются свободными для проведения всевозможных работ, можно пользоваться режимом Higletool. Когда модель будет полностью собрана, пользователь может нажать на кнопку Building Guide Mode и увидеть, как виртуальный проект создавался с самого начала. Для этого Lego Digital Designer сначала разберёт имеющуюся модель, а затем соберёт её в ускоренной режиме при помощи режима анимации. Анимационный процесс сборки можно записать и сделать из него оригинальную презентацию.
Сохранять готовые конструкции можно в формате LXF. С готовых работ пользователи могут сделать скриншот в формате PNG. Но стоит учитывать, что выбор фона, на котором можно заскринить модель, ограничен. Если пользователю хочется сделать необычный и оригинальный скриншот, то фон можно дорисовать самостоятельно, используя сторонние программы для графического дизайна. Для создания скриншота нужно зайти в раздел View Mode. Здесь же пользователь сможет поменять фон конструкции. При выборе цветовой подложки программа издаёт характерный звук. Его легко можно отключить в этом же разделе меню.
Пособие для самостоятельного обучения учащихся и педагогов дополнительного образования технической направленности работе в программе “LEGO Digital Designer”.
Преимущества утилиты
Lego Digital Designer – качественная и продуманная до мелочей программа для виртуального моделирования, которая имеет немало преимуществ:
Недостатки
Несмотря на большое количество плюсов, утилита Лего Диджитал имеет и минусы:
Lego Digital Designer редко, но все-таки может вылетать и тормозить. Здесь особое значение также играет само устройство, на котором работает утилита. На устарелых компьютерах Lego Digital Designer может работать с ошибками.
Итоги
Lego Digital Designer — программа для 3D-моделирования, которая позволяет создавать проекты разного уровня сложности. Утилита отличается многофункциональностью, большим выбором инструментов, наличием трех режимов работы. LEGO Digital Designer имеет доступный интерфейс, поэтому использовать прогу могут также и дети. Создавать модели здесь можно с нуля или за счёт использования готовых шаблонов и 3D-моделей, которые загрузили другие пользователи. Весь функционал представлен для использования на бесплатной основе.
Полезное видео
Видео обзор программы и туториал по ее применению:
Для чего lego digital designer
Общая характеристика виртуального конструктора LEGO
LEGO Digital Designer порадует вас отлично прорисованной графикой, которой можно наслаждаться неотрывно от процесса самого строительства нового оригинального сооружения. Для сборки многочисленных конструкций виртуальный конструктор лего готов предоставить вам внушительное число разнообразных деталей, цветовое оформление которых можно изменить по своему усмотрению.
Вы можете собирать как самолично придуманные конструкции, так и использовать чужие модели. Разнообразие всевозможных примеров и необычных конструкторских идей можно найти на официальном ресурсе LDD или позаимствовать у других пользователей. Чтобы скачать понравившуюся модель с сайта, никакой оплаты вносить не потребуется.
Сохраняйте свои работы в формате LXF и хвастайтесь ими перед своими друзьями. Уже загруженных в сеть подобных моделей насчитывается более двадцати тысяч, поэтому эта занимательная программа способна увлечь вас еще на очень долгое время.
Интерфейс LEGO Digital Designer
Переключаться между различными функциями управления, которые будут помогать перемещать, поворачивать, удалять и окрашивать выбранные фрагменты будущей конструкции, нужно с помощью отдельной панели, находящейся в верхней части экрана. Перед стартом проекта вы должны активировать меню Welcome Screen и решить: будете ли вы строить его полностью с нуля или станете опираться на уже существующую модель. На главной же панели задач вы можете запустить анимационные эффекты и другие интересные эффекты.
Если вы хотите подробно рассмотреть отдельную модель со всех сторон, то просто зажмите правую кнопку мыши и разверните курсор, как это вам необходимо. Эту же операцию можно выполнить, используя специальные кнопки по краям поля. Чтобы увеличить или уменьшить изображение в размере, просто прокрутите колесико мышки или же воспользуйтесь клавишами «+» и «-«.
Для вращения особого элемента в LEGO Digital Designer, который уже является частью сборной конструкции, но при этом считается частично свободным для манипуляций, существует особая кнопка Higletool. Но пока еще не пристроенные никуда элементы можно вращать, просто выделив их и дождавшись, когда рядом с ними появятся значки стрелочек, управление которыми осуществляется уже с помощью обычной клавиатуры.
Полностью собрав желанную модель с LEGO Digital Designer, пользователь может активировать функцию Building guide mode и воочию понаблюдать, как его творение было созданного с самого начала. Ради этого впечатляющего зрелища программа сначала самостоятельно разберет имеющуюся конструкцию, а вам затем будет необходимо выбрать опцию анимации.
После этого лего дизайнер эффектно продемонстрирует обратное восстановление проработанной модели. Пользователь также может записать весь процесс воссоздания сборки в качестве оригинальной презентации.
Несмотря на то, что скачать Lego Digital Designer можно бесплатно, ее техническая поддержка может прислать вам недостающие для какой-либо модели детали, если вы ее об этом попросите.
Как добавить детали в Lego Digital Desiner
Просмотр содержимого документа
«Как добавить детали в Lego Digital Desiner»
Текущая версия программы (4.3.12) содержит в себе неполную версию базы данных деталей LEGO. Чтобы преодолеть это ограничение, нужно заменить файл базы данных деталей на такой же из версии 4.3.10. Для этого:
Скачайте архив с базой данных версии 4.3.10 по ссылке https://yadi.sk/d/r0hAYfuX641yVg
Распакуйте из полученного архива файл Assets.lif. Его размер должен быть больше 800 Мб
Если у вас открыта программа LEGO Digital Designer, закройте её
Откройте папку C:\Program Files (x86)\LEGO Company\LEGO Digital Designer. Найдите в ней файл Assets.lif (его размер должен быть около 486 Мб) и переименуйте в Assets.OLD:
Скопируйте в эту папку распакованный файл Assets.lif, полученный на шаге 2

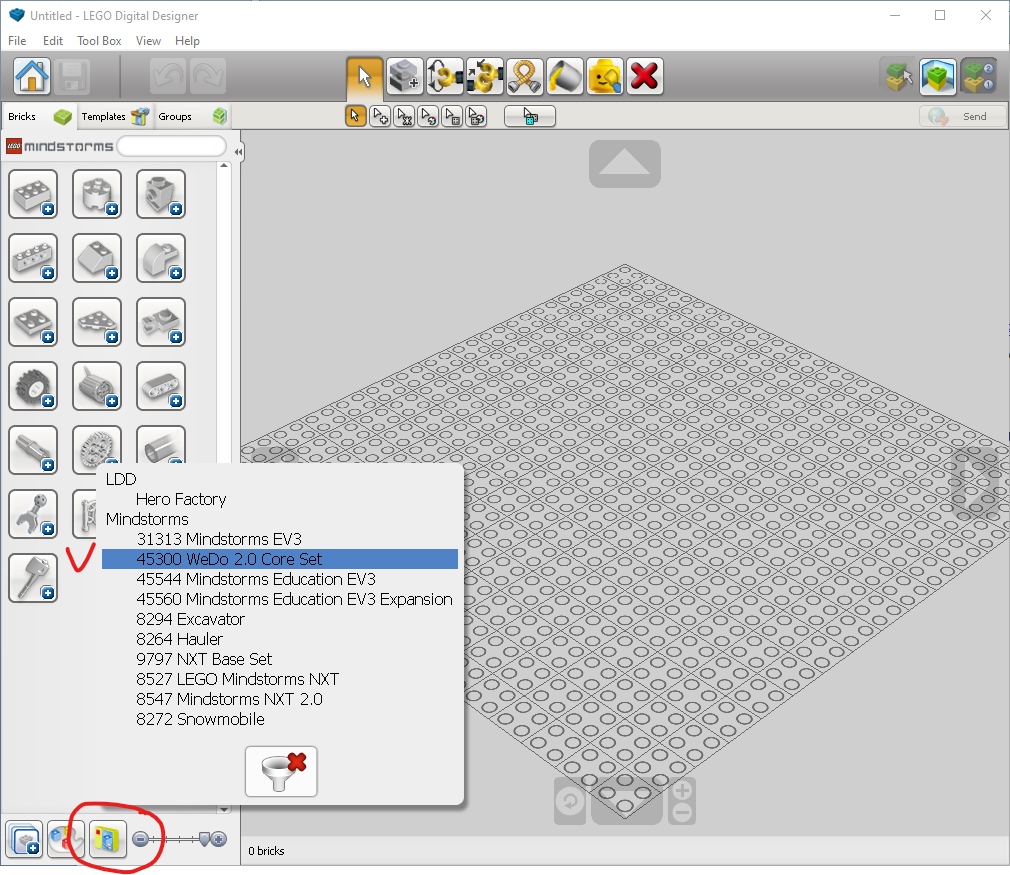

Запустите программу LEGO Digital Designer, создайте проект из вкладки «Mindstorms» и примените фильтр «45300 WeDo 2.0 Core Set»:
Раскройте иконку с активными устройствами набора. В ней должно появиться 4 устройства – хаб, мотор и два датчика:
Если это не так – значит, подмена файла Assets.lif не удалась и вам нужно проверить правильность выполнения всех описанных выше шагов.
План-сценарий занятия по робототехнике на тему: «Lego Digital Designer. Создание сложных трехмерных моделей».
Онлайн-конференция
«Современная профориентация педагогов
и родителей, перспективы рынка труда
и особенности личности подростка»
Свидетельство и скидка на обучение каждому участнику
План-сценарий занятия по робототехнике на тему: « Lego Digital Designer . Создание сложных трехмерных моделей».
Цель занятия: отработка навыков работы в программе создания трехмерных моделей Lego Digital Designer, путем создания сложных моделей с последующей их сборкой на реальном конструкторе.
1) познакомить обучающихся с понятием «сложная модель», выяснить какие «блоки» потребуются для создания данных моделей;
2) объяснить этапы создания «сложных трехмерных моделей».
1) развить навык создания виртуальной трехмерной модели с последующей сборкой данной модели;
2) развить пространственное мышление и умение решать задачи связанные с созданием и программированием моделей;
3) развить наблюдательность, умение анализировать, выполнять задания с опорой на инструкции и схемы;
1) воспитать аккуратность и терпеливое отношение к учебным наборам конструктора;
2) воспитатькультуру общения при работе в больших и малых группах.
Продолжительность: 40 минут.
Возраст обучающихся: старшая возрастная категория 9-10 лет.
Основные понятия: робототехника, трехмерная модель, гайд, программирование, панель инструментов, сложная трехмерная модель.
Педагогические технологии: технология групповой деятельности, личностно-ориентированная технология обучения, технология коллективной творческой деятельности.
Методы обучения: элементы технологии групповой деятельности, метод обучения в команде, беседа, опрос, практические методы, проверка знаний с помощью карточек.
Вводная часть. Организационный элемент (2 мин.).
— Основная часть. Закрепление ранее изученного материала. (8 мин.).
— Основная часть. Практическая работа (20 мин.)
Заключительная часть. Подведение итогов (10 мин.).
Вводная часть. Организационный элемент (2 мин.).
— Здравствуйте ребята, начнем наше занятие. Сегодня мы продолжим работу в программе Lego Digital Designer, вспомним для чего нужен каждый элемент панели инструментов, научимся создавать сложную трехмерную модель.
Основная часть. Закрепление ранее изученного материала (8 мин.).
Предполагаемый ответ: программа Lego Digital Designer предназначена для создания виртуальной трехмерной модели из деталей лего. Одно из главных достоинств этой программы – это гайд мод, то есть создание инструкций по сборке.
— Теперь вспомним функции инструментов данной программы. Это мы сделаем с помощью карточек. Ваша задача такая, когда я показываю карточку с иконкой инструмента, вы должны поднять руку и ответить какова функция данного инструмента.
— Отлично. Далее перейдем к следующей части нашего занятия. Вспомним, в чем заключается задача робота в соревновании «Бои без правил».
Предполагаемый ответ: в «боях без правил» задача робота вытолкнуть робота-соперника за черную линию.
Основная часть. Практическая работа (27 мин.)
— Мы вспомнили, для чего предназначен каждый инструмент в Lego Digital Designer. Теперь приступим к непосредственной работе в данной программе.
Задание: создать модель робота для соревнования «бои без правил», перейти в режим гайд-мод (режим инструкции), далее собрать робота.
После завершения сборки. Загружаем готовую программу.
После завершения загрузки программы. Теперь проведем небольшое соревнование среди собранных роботов.
Заключительная часть. Подведение итогов (3 мин.).
Выявление лучших роботов. Работа над ошибками. Нахождение способов устранения допущенных ошибок.
Знакомство с программой LEGO Digital Designer
Онлайн-конференция
«Современная профориентация педагогов
и родителей, перспективы рынка труда
и особенности личности подростка»
Свидетельство и скидка на обучение каждому участнику
Выбранный для просмотра документ LEGO DIGITAL DESIGNER РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 4.3.docx
LEGO® DIGITAL DESIGNER РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 4.3
Каждый раз, когда вы открываете LEGO® Digital Designer или создать новую модель, вы увидите экран приветствия. Нажмите, чтобы выбрать одну из следующих тем:
LEGO® Digital Designer Построить модель своей мечты из огромного выбора детальа. LEGO® Mindstorms® Работа со всеми деталей из уникального набора робота. LEGO® Digital Designer РАСПРОСТРАНЕНИЯ Выберите LDD EXTENDED тему, если вы хотите смешать детали и цвета без ограничений.
Вот то, что вы можете сделать с помощью кнопок на мыши:
Правая кнопка мыши Нажмите и удерживайте, чтобы повернуть изображение камеры сцены.
Колесо прокрутки мыши Используйте колесо прокрутки для увеличения и уменьшения масштаба в сцене.
Управление камерой позволяет вращать модель и увеличивать и уменьшать масштаб, так что вы можете увидеть вашу модель под разными углами и в разных размерах.
Повернуть вид (Num Lock, номера 8, 2, 4, 6). Вы можете вращать вид камеры, используя либо кнопки на пульте управления камерой или клавиатуре.
Изменить режим просмотра (Num Lock, номер 5). Нажмите кнопку Сброс, чтобы вернуть точку зрения своей стандартной позиции, со всеми деталей и моделей видимых и сосредоточенных на сцене.
Пан вид (ярлык только) (Shft + правой кнопкой мыши).Удерживая нажатой клавишу Shift, и щелкните правой кнопкой мыши, чтобы панорамировать модель из левой, правой, верхней или нижней части.
экран приветствия (Ctrl + N / Cmd + N). Открыть новый документ с пустой сцены.
Сохранить (Ctrl + S / Ctrl + S). Сохраните модель на сцене на жесткий диск.
расстегивать (Ctrl + Z / Cmd + Z). Возьмите один шаг назад, чтобы отменить последнее действие.
переделывать (Shft + Ctrl + Z / Shft + Cmd + Z). Возьмите один шаг вперед, чтобы повторить последнее отмененное действие.
Загрузить в галерее (Shft + Ctrl + B / Shft + Cmd + B). Добавить модель в одном из интернет-галерей на LEGO.com.
Скриншот (Ctrl + K / Cmd + K). Сохранить изображение вашей модели, как она появляется на экране в папку LEGO® Digital Designer.
взрываться (Ctrl + U / Ctrl + U). Доменная модель на куски и смотреть его восстановить себя.
Фон (Ctrl + F / Cmd + F). Изменение фона позади модели.
Вывод в формате HTML (Ctrl + H / Cmd + T).Просмотр здания руководство в качестве печати HTML страницы.
Клавиши быстрого доступа: (Ctrl + 6 / Cmd +). На ПК, выберите Изменить в строке меню и выберите Настройки. На Mac, выберите LEGO®; Digital Designer в строке меню, а затем выберите Настройки.Вы можете использовать окно настроек для включения функции включения и выключения. Ваши изменения будут сохранены при перезагрузке LEGO®; Digital Designer.
Показать информационное поле Добавляет информационное поле в нижней части экрана, содержащая информацию о детальах, которые вы выбрали или деталей в сцене
Показать подсказки Добавляет желтые этикетки рядом с мышью-курсором. Это объясняет, как работают различные кнопки
Включить звук в приложении
«Ключи для поворота» отображается вместе с курсором Значок клавиатуры отображается на курсор, чтобы указать вращение
Повторите вставки выбранных деталей Последний выбран деталь прилипла к курсором и получить левой кнопкой мыши, помещает новую копию.
Включает диалоги для этого предупредить вас о nonbuyable элементов.
Количество детальа: Показывает количество деталей в коробке
Инверсия камеры X-ось: инвертировать движение камеры по отношению к X (левый / правый) оси мыши
Инверсия камеры Y-ось: инвертировать движение камеры по отношению к Y (вверх / вниз) ось мыши
Количество детальа: Показывает количество деталей в коробке
Высококачественный рендеринг детальа помещается в сцене Делает вашу модель выглядеть лучше.
Высококачественный рендеринг детальа в палитре деталь Делает детали в палитре выглядеть лучше.
Контуры на детали Включить, чтобы видеть края на всех деталей в сцене.
Расширенный затенение Включает передовые затенение, что делает вашу модель более реалистичной
Выберите язык Выберите язык по вашему выбору
Режим совместимости Используйте это только если у вас есть проблемы с запуском LDD
Сбросить настройки Сброс предпочтений к значениям по умолчанию
LEGO® Digital Designer имеет три режима работы:
3. Режим руководство Строительство
Вы можете переключаться между режимами, нажав одну из трех значков режима, расположенных в баре в верхней части приложения.
режим сборки (Клавиша F5). Нажмите Построить, чтобы войти в режим сборки, где вы можете создавать и редактировать модели и сцены.
Строительный инструмент Инструменты Строительные доступны только в режиме сборки. Используйте эти инструменты для выбора, перемещения, клонировать, цвет и повернуть ваши детали.
(Клавиша V). С помощью инструмента Selection, чтобы выбрать отдельные детали в сцене. Нажмите на кнопку инструмента выбора, чтобы открыть панель инструментов, содержащую Advanced Selection (используйте Shft + V для переключения между различными инструментами).
РАСШИРЕННЫЕ СРЕДСТВА ВЫБОРА
(Shft + V для переключения между инструментами).Выберите инструмент Selection, чтобы отобразить панель инструментов Advanced Selection. Расширенные средства выбора позволяют выбрать несколько деталей и сделать выбор на основе детальа цвета, формы и возможности подключения.
(Клавиша C). С помощью инструмента Clone, чтобы сделать дубликаты деталей в сцене.
(H ключ). С помощью инструмента Шарнир для вращения деталей, которые соединены с шарниром или одной шпильки соединения.
Тангаж, крен и рыскания поля ввода угла
Поля ввода тангаж, крен и угол поворота вокруг вертикальной оси обеспечивают точное вращение шва / шарнира в пределах своих определенных пределах.
Шарнир Align инструмент
(Ключ Shft + H). С помощью инструмента Align Петля для автоматического подключения двух отдельных точек подключения.
(Клавиша F). С помощью инструмента Flex согнуть и скрутить гибкие элементы (обозначается маленьким значком в детальной предварительного просмотра.
(Клавиша B). С помощью инструмента Paint, чтобы изменить цвет или материал деталей в сцене.
LEGO EXTENDED инструмент Paint
( Клавиша B). В выдвинутом теме, вы можете свободно выбрать любой цвет LEGO и применить его к любой деталь вы хотите.
LEGO РАСПРОСТРАНЕНИЯ инструмент выбора цвета палитры
Отображает палитру цветов LEGO, разделенную на твердой, прозрачной, металлических и наследство. (Расширенная тема только)
Позволяет подобрать цвета, выбрав детали.(Только в выдвинутом теме)
Пусть вам добавить украшения на поверхности отдельных деталей. (Только в выдвинутом теме)
(L ключ). Используйте Скрыть инструмент, чтобы скрыть детали или модели.
(D ключ). С помощью инструмента Удалить, чтобы удалить детали из сцены.
С помощью инструмента Шарнир: Инструмент Шарнир позволяет выбрать навесную элемент на вашей модели, и переместить его в направлениях, указанных стрелками. Выбранный элемент можно перемещать с помощью мыши или клавиш со стрелками на клавиатуре. Когда элемент может быть повернут в разных направлениях, выбранное направление обозначается зеленой стрелкой. Чтобы выбрать другое направление, нажмите одну из желтых стрелок или используйте клавишу TAB на клавиатуре.
также позволяет вращать в круговом движении и привязать вращение с шагом в 45 градусов.
ПОЛЕ ЧИСЛОВОГО ВВОДА
позволяет вручную входные значения углов.
С помощью инструмента Петля Align: Инструмент Петля Align облегчает работу с элементами Technic, в частности. Выберите две конечные точки цепочки балок и смотреть их соединить.
Контекстные панелей инструментов
Контекстные панели инструментов расположены непосредственно под основными панелями инструментов и содержат специальные вложенные средства для каждого инструмента. Например, контекстная панель инструментов под инструментом Петля предлагает поле ввода, в то время как контекстная панель инструментов под инструментом Paint содержит ряд полезных вспомогательных инструментов.
Как скопировать и вставить (Ctrl + C / Ctrl + C и Ctrl + V / Cmd-V)
Иногда вы можете захотеть взять существующие детали и дублировать их, копируя выбор.
(Ctrl + C / Ctrl + C). Вы можете скопировать часть вашей модели, выбрав детали, которые вы хотите скопировать, а затем нажмите Ctrl-C / Cmd-C.
(Ctrl + V / Cmd + V). Теперь вы можете вставить свои детали, нажав Ctrl + V / Cmd + V и разместить их где угодно на сцене. Примечание: Копирование и вставка также доступны через меню Edit.
Каждый раз, когда вы начинаете строить модели в LEGO® Digital Designer, вы увидите палитру здания. Палитра здание имеет три вкладки:
1. деталь палитра: Содержит детали для строительства
2. Группа палитра: Содержит группы деталей, которые вы создали
3. Шаблон палитра: Содержит шаблоны, которые вы создали
Палитра деталь предоставляет доступ к неограниченному количеству деталей можно построить с.
Выберите деталь, чтобы построить с.
Выберите и нажмите на деталь вы хотите использовать. деталь станет прозрачным, так что вы можете увидеть, где вы перемещаете. Переместите деталь туда, где вы хотите его на сцену и нажмите еще раз.
Показать группы / Скрыть группу.
Показывает или скрывает детали в группе в палитре.
Фильтр детали множествами LEGO®.
Нажмите эту иконку, чтобы выбрать набор LEGO®. Ваш список детальа будет показывать только детали, содержащиеся в выбранном наборе.Каждый деталь появляется с номером, который говорит вам, сколько из каждого детальа набор содержит. Она будет уменьшаться до нуля, как вы используете детали. Если вы используете слишком много одного детальа (более чем набор LEGO® содержит) число станет красным. Красный номер говорит вам, сколько дополнительных деталей вы использовали, которые не включены в набор.
Масштабные делители.
Изменение размера делители и их содержимое, чтобы лучше соответствовать разрешение экрана.
Найти детали по цвету.
Поиск детальа вам нужно.Попробуйте ввести такие слова, как «круглый», «roof’or» собака «.
LEGO Digital Designer РАСПРОСТРАНЕНИЯ палитра
Когда в LDD EXTENDED тему, детали могут быть окрашены свободно, независимо от их конструкции.
2. Группировка палитры
Используйте группы, чтобы сохранить выбор деталей для последующего использования. Группы позволяют легко для вас, чтобы получить доступ к группам деталей, которые часто нужно выбрать, например, колеса автомобиля, крыши или крылья самолета.
Создать группу
(Ctrl + G / Cmd + G). Чтобы создать группу, сначала выбрать детали, которые требуется сгруппировать, а затем нажмите кнопку Создать группу.
Добавить в группу.
Используйте эту функцию, чтобы добавить выбранные детали в существующую группу.
Удалить из группы.
Используйте эту функцию, чтобы удалить выбранные детали из существующей группы.
Создать подгруппу.
Создать подгруппу, которая принадлежит под другой группе. Например, вы можете захотеть создать группу ‘Car’, а затем ‘Wheels’subgroup под ним, так что вы можете выбрать либо весь автомобиль или только колеса.
Группа предварительного просмотра.
Группа предварительного просмотра показывает вам миниатюру содержимое группы. Попробуйте перетащить его вокруг, нажав и перетащив с правой кнопкой мыши. Примечание: Вы всегда можете удалять группы, нажав на красный ‘X’in верхнем правом углу группы предварительного просмотра.
Шаблоны позволяют постоянно сохранить группу деталей, так что в следующий раз при запуске программы, шаблоны будут по-прежнему доступны.
Сохранить в шаблон
(Ctrl + Alt + G / Cmd + Alt + G). Сохранение выделенной на шаблон, выбрав сначала детали, которые вы хотите добавить, а затем нажмите на эту кнопку.
Шаблон Preview
Это показывает вам просмотр эскизов содержимого шаблона. Попробуйте перетащить его вокруг, нажав и перетащив с правой кнопкой мыши.
Сделать снимок. Снимает скриншот и помещает его в папку «Изображения» в вашей операционной системе.
Взорвать модель. Взрывается вашу модель до миллиона штук.
Изменение фона. Нажмите эту кнопку для переключения между различными средами фона.
Режим Строительство Руководство дает вам доступ к игроку Guide Building, который можно использовать для воспроизведения через различные этапы в здании руководства.
Следующий / Предыдущий шаг (Клавиша со стрелкой вправо). Сделать еще один шаг вперед или назад в руководстве здания.
Повторите последний шаг (Пробел).Играть последний шаг снова.
Шаг Slider Перетащите, чтобы перейти к конкретному шагу в руководстве здания.
Счетчик шагов Отображает номер текущего шага и общее количество шагов в здании руководства.
Сборка Просмотр Показывает предварительный просмотр ваших следующих 4-х деталей.
Экспорт. Экспорт позволяет создавать LXF, LXFML и LDraw файлы, которые могут быть открыты в других приложениях.
Повернуть вид слева
Поворот Вид справа
Поворот взгляд вверх
Поворот взгляд вниз
Изменить режим просмотра
Переключить Выбор инструментов
Шарнир Align инструмент
Загрузить в галерее
Контроллер Строительство Руководство:
Повторите последний шаг
Вывод в формате HTML
Ctrl + Q или Alt + F4
Show / Hide деталь Palette
Show / Hide Tool Palette
Показать / скрыть веб-браузер
Примечание: ярлыки Mac могут отличаться в зависимости от страны.
Выбранный для просмотра документ Моделирование LEGO Digital Designer.docx
Моделирование образовательного робота в программе LEGO Digital Designer
Программа виртуального моделирования LEGO Digital Designer
В этой программе, как и в настоящем конструкторе, можно использовать огромное разнообразие существующих на данный момент LEGO-элементов.
Последняя версия программы LEGO Digital Designer 4.0.20 включает порядка 760 типов элементов. Выбранной детале можно присвоить любой цвет.
Как и в обычных 3D-редакторах, рабочую область программы можно приближать и удалять, разворачивать под любым углом, свободно перемещаться по ней.
Задний фон можно добавить или поменять в режиме просмотра готовой виртуальной модели LEGO.
Программа поддерживает два режима конструирования: вы можете начать все «с нуля» и воплотить свои даже немыслимые фантазии в созданных моделях или дополнить почти готовые модели, что рекомендуется начинающим пользователям.
Минимальные системные требования:
Начало работы с программой
Каждый раз, когда вы запускаете LEGO Digital Designer, перезапускаете программу или начинаете новую модель, вы увидите окно Get Started with LEGO Digital Designer. Здесь вы сможете выбрать следующие опции:
Starter Model (Начатая модель): Используйте эту опцию, если хотите начать с уже построенной основой модели
Free Build (Свободное строительство): Постройте новую модель с чистого листа
Open a Recent Model (Открыть модель): Используйте эту опцию, что бы открыть модель, сохранённую на вашем компьютере
Вот то, что вы можете делать с помощью кнопок на мыши:
Левая Кнопка Мыши: Нажмите на деталь, что бы выбрать ее. Нажмите и перетащите, чтобы переместить кубик по площадке.
Правая кнопка мыши: Поворачивает вид камеры на площадку.
Окно Просмотра цены
Нажми Go to LEGO Store (Перейти в Магазин LEGO ), что бы открыть он-лайн Магазин LEGO ( LEGO Store ) в окне браузера. Здесь вы сможете заказать физические кубики, соответствующие виртуальным кубикам на площадке в LEGO Digital Designer и оформить упаковку.
Официальный магазин LEGO Store не отправляет заказы в страны СНГ!
LEGO Digital Designer имеет 3 оперативных режима:
1. Build mode (Строительство)
2. View mode (Просмотр)
3. Building Instructions mode ( Инструкция для сборки )
Вы можете переключаться между этими модулями, нажимая на одну из трёх иконок модулей, расположенных в баре в верхней части окна.
1. Build mode (режим Строительства)
Using the Hinge Tool (Использование инструмента Вращения): Инструмент Вращения позволяет выбрать элемент вашей модели и повернуть его в направлениях, указанных стрелками. Для поворота выбранного элемента, вы можете использовать курсор мыши или клавиши со стрелками на клавиатуре.
Когда элемент может быть повёрнут в разные направления, выбраное направление будет выделено зелёным цветом. Для выбора другого направления, нажмите на одну из жёлтых стрелок или используйте клавишу TAB на клавиатуре.
Выбор ваших кубиков
Когда вы начинаете новую модель в LEGO Digital Designer, вам будет видна палитра, с неограниченным количеством кубиков.
2. View mode (режим Просмотра)
3. Building Instructions mode ( режим Инструкций для сборки )
Управление Инструкциями для сборки
Building Instructions player (Проигрыватель Инструкций для сборки) виден в режиме Building Instructions (Инструкций для сборки). Он позволит пошагово воспроизвести инструкцию для сборки.
Повернуть вид налево
Повернуть вид направо
Повернуть вид вверх
Повернуть вид вниз
Переключить инструмент Выбора
Инструкция по программе
Режим Инструкций для сборки
Управление Инструкциями для сборки :
Показать/Скрыть Управление камерой
Показать/Скрыть Палитру кубиков
Показать/Скрыть Просмотр кубиков
Выбранный для просмотра документ урок 4-5 диджитал дизайнер.docx
Класс ____________________________________ Дата___________________________
Интерфейс программы LEGO Digital Designer (2 часа)
Привитие у учащихся сотрудничества через работу в группах, уважение друг другу посредством выполнения взаимооценивания заданий.
Безопасная работа за компьютером.
Запланированные этапы урока
Запланированная деятельность на уроке
Цель: создание благоприятного психологического климата; активизация внимания
Цель упражнения: определить цель улыбки, как средства передачи сообщения.
Задание: Приветствие партнера по общению улыбкой
Инструкция: «Сегодня вместо слова «здравствуйте» мы будем приветствовать друг друга улыбкой. Вам предоставляется право выбрать разные варианты улыбок: искреннюю, надменную, ироничную, неискреннюю.
По каким признакам вы догадались о том, что улыбка искренняя, ироничная, надменная.
Что вы испытали когда получили улыбку вместо приветствия.
Как часто и в каких ситуациях вы обычно используете улыбку для установления контакта.
Знакомство учащихся с темой урока, с целью обучения и критериями оценивания.
Цель: Ознакомиться с интерфейсом программы LEGO Digital Designer ; основные блоки создания моделей
Изучение нового материала
Просмотр видеоуроков, инструкция
Итак, запускаем программу, и появляется вот такое окно:
Здесь мы можем выбрать один из трех режимов строительства (их можно менять потом во время постройки, но это далее в уроке):
Lego Digital Designer – этот режим предоставляет для строительства большинство видов деталей с теми цветами и принтами, которые встречались в наборах LEGO. Также здесь нельзя использовать расширенную заливку (когда можно покрасить деталь в любой цвет и нанести любой принт).
LEGO Mindstorms – этот режим предоставляет для строительства детали набора LEGO Mindstorms. Здесь, в этом окне, можно открыть готового робота Mindstorms. Здесь также нельзя использовать расширенную заливку.
Lego Digital Designer Extended – это режим свободного строительства. Пользователю предоставляется весь ассортимент деталей и расширенная заливка.
На панели справа от окна выбираем либо создание новой модели, либо открытие из папки или недавнюю модель.
Рефлексия 1 урок « Состояние моей души»
Отметь себя на уроке
Практическая часть урока
Работа с инструкцией.
Что вы ожидали от урока и что получилось?
Что вам более всего удалось во время урока, какие виды деятельности были выполнены наиболее успешно?
Перечислите в порядке убывания основные проблемы и трудности, которые вы испытывали во время урока. Какими способами вы их преодолевали?
Дифференциация – каким образом Вы планируете оказать больше поддержки? Какие задачи Вы планируете поставить перед более способными учащимися?
Оценивание – как Вы планируете проверить уровень усвоения материала учащимися?
Здоровье и соблюдение техники безопасности
С целью учета индивидуальных способностей учащихся предлагается дополнительно открыть диск в облачном хранилище с предоставлением учащемуся ресурсы для поддержки обучения.
Взаимооценивание между группами, обратная связь от учашихся на этапе выполнения практического задания и рефлексия о степени понимания материала и достижении цели обучения.
Используемые физминутки для глаз при необходимости.
Соблюдение Правил техники безопасности на данном уроке: соблюдение осанки и расстояния от глаз до монитора.
Глава 1. Немного истории создания LEGO .
Глава 2. Знакомство, изучение, использование 3 D -конструктора Lego Digital Designer .
Эта программа бесплатная и имеет очень удобный интерфейс, и освоить ее не составит большого труда.
В ЛЕГО Диджитал Дизайнер отсутствует русский язык, но это никак не мешает использовать приложение, т.к. оно в первую очередь предназначено для детей и учеников, а встроенный каталог готовых фигур позволит быстрее освоить программу.
Глава 2. Создание 3 D Lego -проектов.
Я решила построить домик с двориком, 2-х этажный коттедж, и железную дорогу с поездами. Потому что, в будущем хочу увлекаться архитектурой или создавать 3 D мультфильмы.
Технический прогресс шагнул далеко вперед. Человек фантазирует, думает и по-прежнему мечтает строить, создавать и познавать. Я рада, что смогла создать проект, который помог мне совершить увлекательное путешествие в мир 3 D конструирования и узнать много интересного о, компьютерном 3 D LEGO-конструкторе. Думаю, что моя исследовательская работа будет интересна многим людям.
