Для чего нужен байпасный клапан

Принцип работы и правила монтажа байпасного клапана

Байпасный клапан входит в комплектацию элементов отопительной системы жилого помещения. Перепускная перемычка обеспечивает подачу воды в непрерывном режиме там, где полная остановка насосной станции невозможна (например, в охлаждающей станции). Рассмотрим подробнее, что это такое.

Что такое байпасный клапан

Байпас – механизм, соединяющий узлы отопительной системы в прямом и обратном направлении и обводную ее часть.

В гидравлике деталь служит для облегчения ремонтных и очистительных работ при сбое обогревательных конструкций, повышает безопасность тепло подачи и производительность трубной (запорной) арматуры.

Технические параметры

Технические характеристики байпасных узлов обозначаются буквенными символами и регламентируются ГОСТом (№26349-84; 28338-89). Отметки расшифровываются следующим образом:

Принцип работы

Степень открытия затвора зависит от силы рабочей среды, давящей на клапан. Заслонка создает давление настройки с помощью пружины. Уровень сжатия влияет на перепад давления системы.

Для справки! Перепускные затворы имеют низкую точность поддержания давления в отопительных приборах.

Область применения и назначение использования

При отключении электроэнергии, необходимость байпаса для циркуляционного насоса (его установка) обеспечивает непрерывность работы и исключает аварийный режим.

В трубопроводных конструкциях затворный клапан предназначен для резервного отвода поступающей жидкости на отдельную линию (запасную). При возникновении неполадок, связанных с давлением воды в трубах, байпасная заслонка закрывает доступ к радиатору отопления, направляя воду в обратное направление или на отдельный канал.

Виды байпасных клапанов

Клапаны затвора делят на две основных категории:

Отличия и сфера использования

Обе категории байпасных затворов делятся на подвиды:

Автоматические байпасы также делятся на виды: инжекционный тип и клапанный вид.

В первом случае, байпас действует по принципу гидроэлеватора, захватывая разряженную область теплоносителя, направляя ее в общий поток и создавая необходимое давление. Клапан работает в автономном режиме даже при отключенной электрической сети.

Во втором случае в байпас монтируют клапан обратного направления, который препятствует попятному ходу жидкости в трубопроводе. В положенном направлении вода проходит без препятствий по отопительным трубам и патрубкам.

В индивидуальных системах отопления помещений байпасный клапан необходим для следующих работ:

Каждое байпасное подключение имеет свои особенности, в зависимости от места эксплуатации.

Этапы монтажа байпасного клапана (для батарей отопления и с циркулярным насосом)

Установка байпаса в системе отопления, оборудованная циркулярным насосом, производится таким образом:

Важно! Установка винтов распределения поступающей воды осуществляется по направлению общего потока трубопровода.

Для батарей отопления действует следующая схема установки:

Важно! Перед врезкой байпаса трубу необходимо проверить на наличие воздушной пробки.

Необходимый инструмент

Произвести монтаж байпасной линии своими руками можно с помощью инструментов для монтажных работ, список которых состоит из следующих пунктов:

Для одноразовой работы необязательно приобретать все инструменты, а можно взять в аренду.

Рекомендации и типовые ошибки

Врезку байпасного клапана следует сделать по правилам СНИПа и нижеприведенным рекомендациям:

Перепускной клапан можно монтировать на горизонтально и вертикально направленные участки труб, в соответствии с инструкцией по установке.

Плюсы применения клапана в системе отопления

Врезка байпасного клапана обладает следующими преимуществами:

Следующие ошибки при установке байпасного клапана могут привести к полной замене труб в помещении:

Для справки! Если не устранить подтеки возле ручного крана, то труба может прогнуться.

Экономия электроэнергии

Установка простого инженерного решения, как байпасный клапан, сэкономит издержки на оплату за энергоноситель, так как теплоотдача радиатора отопления повышается на 10 %. При этом объем теплоносителя, с включенным клапаном байпаса в комплектацию, возрастет до 30 %.

Источник

Байпас

Зачем нужен байпас

Таким образом байпас используется для решения проблемы с обратно поступающим давлением воздуха, а также, позволяет за счет воздуха, который отправляется обратно на турбину, вращаться ей с высокими оборотами, исключая эффект “турбоямы” и провалов в работе.

Где стоит

Расположение байпасного клапана в подкапотном пространстве (обведен красным)

Искать байпас нужно возле турбины. Байпасный клапан установлен в той части впускного коллектора, которая находится после турбины и до дроссельной заслонки. Когда во впускном тракте возникает избыточное давление, байпас просто стравливает его, отправляя обратно во впускной коллектор, на участок перед турбиной. Таким образом давление воздуха во впускном коллекторе снижается до приемлемого уровня.

Какое устройство и работа

Когда происходит закрытие дроссельной заслонки, во впускном коллекторе между ней и мотором создается сильное разрежение, которое за счет силы вакуума сжимает пружину и опускает диафрагму. Воздух стравливается. Управление байпасным клапаном может происходить двумя методами, а его применение будет зависеть от вида исполнения.

Если в классической конструкции байпаса он управляется непосредственно силой вакуума, то в более современных моторах используется электромагнитный клапан. Он отвечает за принудительную подачу вакуума на патрубок байпаса, что позволяет ускорить работу системы и повысить ее эффективность.

Устройство классического клапана байпаса

Устройство байпаса с электромагнитным клапаном

Важный нюанс работы байпаса в том, что в закрытом положении герметичность диафрагмы отвечает еще и за корректную работу системы наддува. Потому что если диафрагма негерметична, то воздух будет уходить через байпас и машина будет медленнее набирает обороты.

Кстати, в версиях для тюнинга резиновая диафрагма чаще всего заменяется металлической круглой пластиной, а за герметичность системы отвечают резиновые уплотнители.

Байпасные клапаны подразделяются на несколько видов:

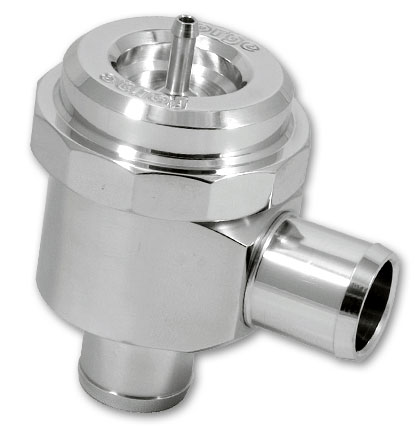

Классический байпасный клапан

Гибридная версия байпаса

Неисправности байпасного клапана

Среди основных проблем в работе байпаса можно выделить следующие неисправности:

Трещина в резиновой диафрагме байпаса

Проверка

Чтобы проверить герметичность байпаса есть несколько методов. Все они применяются на снятом с автомобиля клапане. Без демонтажа о возможных неисправностях клапана может подсказать только компьютерная диагностика силами специалистов СТО.

Аналогично не должен продуваться боковой штуцер, который находится перпендикулярно к самому тонкому выходу. Хотя здесь для корректной проверки нужно подать сильное давление, равнозначное давлению, которое нагнетает турбина, что не всегда возможно в домашних условиях. Также герметичность на продувание должна сохраняться и со стороны выходного штуцера, который находится напротив самого тонкого.

Процесс проверки байпаса первым методом

Третий метод подходит только для клапанов с электромагнитным управлением. Для этого понадобится диагностический адаптер VAG-COM. Запустив тест соответствующих исполнителей (4-й), на датчик будет подано напряжение и он будет щелкать, что заметно на слух. Дополнить все результаты проверки можно замерами давления турбины.

Обслуживание, подбор и замена

Байпасные клапаны не являются обслуживаемыми деталями и не имеют регламентных интервалов проверки или замены. Они работают до появления повреждений и/или отказа, а затем подлежат замене. Также, при проведения тюнинга не рекомендуется менять классический байпас на блоу-офф, потому что ваш мотор будет “переливать”. Работа двигателя будет нарушена, так как воздух, стравливаемый в атмосферу уже учтен датчиком массового расхода воздуха и по этим данным регулируется подача топлива. Так само не стоит изменять и жесткость пружины либо ставить аналоги вместо оригинала, не всегда они настроены эффективно.

Стоимость

Дешевые неоригинальные байпасные клапаны китайского производства могут стоить до 1000 рублей. Цены на оригинальные клапаны сильно разнятся, но обычно они минимум 4, а то и в 10 раз дороже.

Источник

Тема: Всё о байпасном клапане

Опции темы

Поиск по теме

[/url]

На слух это проявляется часто так :

Основные режимы работы байпасного клапана :

На фотографиях ниже показано внутреннее устройство байпасного клапана и его составные части, а так же дырявые диафрагмы, вычислить которые возможно путем создания вакуума ртом через управляющий шланг тонкого штуцера, при условии, что шланг и элементы его крепления целы.

[/url]

Позволью себе добавить Явление возникающее при условии:

Вот еще одно видео:
http://www.youtube.com/watch?v=nCj6Spwl1CU
Правда в данном случае противопомпажный клапан отключен совсем, и помпаж является следствием «когда производительность турбокомпрессора является избыточной». Обратите внимание на пульсацию давления наддувочного воздуха. Это самый опасный вариант помпажа.

Добавлено спустя 2 минуты 49 секунд:

Добавлено спустя 8 минут 7 секунд:

Тут уже дело не в байпасе, а в мозгах и умении тюнингеров.

Знатный Перец Клуба VW Passat B5! Регистрация 11.07.2007 Адрес Россия, Москва, ТиНАО Возраст 53 Сообщений 6,693 Записей в дневнике 3

Touareg Регистрация 06.03.2007 Адрес Россия, Москва, СЗАО Возраст 47 Сообщений 2,134 Записей в дневнике 1

Хм. Как раз сегодня заменил у себя этот байпас. Дулся во все стороны во все отверстия.

Хм. Как раз сегодня заменил у себя этот байпас. Дулся во все стороны во все отверстия.

О! А я-то допереть не мог, куда он девается.

Просим!

[/url]
[/url]

По этой ссылке можно подробно изучить внутренее устройство подобного клапана и сервисные операции, необходимые для его функционирования.

[/url]

[/url]
[/url]
[/url]

[/url]
[/url]
[/url]

[/url]

[/url]

По этой ссылке можно ознакомиться с правилами установки и внутреннего устройства Сплиттера (конкретно эта модель имеет ОБРАТНУЮ от заводской установку)

[/url]

ps Статья добавлена в Базу Знаний.

Источник

Байпасный клапан в системе отопления

Прибор байпас: что это такое?

Байпас — что это такое: этот вопрос интересует многих людей. Перевод с английского языка слова bypass означает «обход», «запасной путь», «обходная линия». При наступлении аварии или какой-либо нестандартной ситуации в системе труб он используется как резервный маршрут для обеспечения непрерывности процесса отопления. Что такое байпас? Это так называемый насос, который циркулирует воду в параллельном трубопроводе.

Что представляет собой байпас

Для чего нужен байпас в системе отопления?

Он исполняет роль перемычки, которая расположена в зоне противоположной и основной проводки батареи.

Что такое байпас? Это устройство, которое поворачивает используемый системой отопления теплоноситель обратно, при этом радиаторы остаются теплыми и помещение сохраняет свою температуру.

С его помощью мы имеем возможность осуществлять починку батарей, подключенных к системе отопления. Bypass облегчает процесс наполнения радиаторов водой, помогает очистить батареи. В случае отсутствия электроэнергии в системе отопления нужно закрыть водопровод и повернуть вентиль, который находится на основной трубе, а без байпасного клапана это сделать невозможно.

Байпас в системе отопления: что это такое? При наличии байпаса аварийная ситуация не наступит, тепло в батареях временно сохранится.
Байпасный клапан дает возможность поменять счетчик, не перекрывая водопровод. Его используют в качестве контроллера растрат теплоносителя через батареи.
Монтаж байпаса в системе отопления позволяет избежать перегрева котла при неплановом выключении электричества.

Обратный клапан циркуляционных насосов можно ремонтировать, разбирать, собирать, при этом без сложных процедур. Если его установит специалист, клапан не доставит вам никаких проблем. Монтаж крана — необходимость, так как с его помощью вы сможете регулировать подачу горячей воды от подающих труб до обратных.

Если в работе отопления произошла аварийная ситуация, остановка, сбой, этими приборами восстановливается работа отопительной системы. Прибор способствует тому, что отопительная батарея продувается, прочищается, при этом не происходит спуск воды.

Установка байпаса в отопительной системе

Как правильно выбрать байпас:

Как происходит установка байпаса в системе отопления? Установить байпас для циркуляционного насоса самостоятельно может не каждый, поэтому стоит обратиться к специалистам водоснабжения. Они качественно смонтируют байпас, также проконтролируют всю систему, устранят брак, выявят дефекты и возможные протечки.

Устанавливают байпасный клапан рядом с батареями, но не вблизи стояков.

Специалисты-установщики могут дать советы, следуя которым, вы надолго продлите срок службы самого клапана и всей системы отопления, где он принимает непосредственное участие.

Конструкция должна содержать в себе только шаровые вентили. Их характеристики дают системе функционировать в экономном и эффективном режиме и незамедлительно закрывать или открывать обходные каналы, когда это потребуется. Шаровые краны зарекомендовали себя с хорошей стороны.

Систему советуют открывать и закрывать как минимум пару раз в год. Функционирует линия или нет — не имеет значения. Это делают для продления сроков службы.

Используйте только прочную арматуру, чтобы забыть о разных неприятностях и проблемах с отоплением на долгие годы. В случае невнимания к этой рекомендации краны придется менять. Ремонт их невозможен, а процесс замены сопряжен со многими трудностями. Самостоятельно ремонт осуществить нельзя, а работа специалистов стоит немалых денег. Этот элемент нужен в качестве дополнительного способа экономии на электроэнергии, поскольку стоимость электричества и газа высока, а байпас стоит не так дорого.

Смотрите также

Устанавливаем байпасный клапан в системе отопления

Отопительная система жилого здания состоит из целого перечня компонентов, и сбои в работе хотя бы одного из них могут привести не только к нарушению системной работы, но даже и к разрушению всей системы. Поэтому, обеспечение основных узлов системы возможностью комфортного ремонта и замены – не менее важная задача, чем само устранение неполадки.

В качестве решения этой проблемы производится установка байпаса в системе отопления. Байпас представляет собой участок трубопровода, вмонтированного параллельно основной системе – своеобразная перемычка, соединяющая прямую и обратную проводку радиатора, что позволяет производить его чистку, ремонт или замену при сохранении работоспособности всей системы отопления.

Виды байпаса

По своему виду и назначению байпас может относиться к одной из 2-х категорий:

Установка байпаса

Байпасный клапан в системе отопления устанавливается согласно СНиПу, в котором регламентируется список компонентов, а также их характеристики для монтажа в систему отопления.

Производить сам монтаж байпаса должен исключительно специалист. Все детали, устанавливаемые в систему отопления, должны быть тщательным образом проверены на отсутствие дефектов и брака.

И не следует экономить на кранах — дешевые варианты в большинстве случаев подвержены протеканию.
Должна соблюдаться строгая последовательность монтажа приборов, которые призваны работать на байпасе. По направлению к носителю тепла устанавливаются сначала фильтр, затем клапан, а после – циркуляционный насос. Вводиться в стояк возле насоса байпас должен обязательно с запорными кранами, причем лучше всего в горизонтальном положении – это защитит систему от скапливания воздуха.

Байпас с обратным клапаном целесообразно устанавливать в современные системы отопления, использующие циркуляционные насосы, с целью обеспечения работоспособности системы в случае отключения электроэнергии.

Происходит это следующим образом: в момент отключения электроэнергии байпас автоматически перекрывает подачу тепла на насос и открывает его на центральной трубе, что приводит систему к естественной циркуляции.

Еще одной причиной для того, чтобы установить байпасный клапан в системе отоплени я, является ее усовершенствование, если она представляет собой однотрубную систему отопления.

Да, этот вариант – достаточно устаревший, однако, все еще работающий, причем достаточно эффективно.

При установке байпаса в однотрубной системе следует руководствоваться следующими правилами:

В качестве обводной трубы при установке байпаса можно использовать уже готовую, приобретенную трубу, сделав монтаж на резьбе, либо же выполнить сварочные работы.

Также полезное действие байпаса будет в случае его установки в отопительной системе возле котла. Такой подход не допускает перегрева циркуляционного насоса, а также предотвращает возможность завоздушивания всей системы.

Для этого байпас монтируется рядом с отопительным котлом на самой обратке, в месте, с наиболее низкой температурой.

Конструктивно байпас располагается горизонтально, а его диаметр равен диаметру трубы обратной магистрали системы.

Запорная арматура на байпасе

Следует знать, что участок системы отопления с уменьшенным диаметром трубы, уменьшает скорость потока носителя тепла, поэтому на нем можно использовать исключительно шаровые вентили. Их особенность заключается во встроенном в корпус металлическом шаре, имеющем отверстие нужного диаметра. Такая конструкция позволяет исключить уменьшение просвета вентиля в открытом состоянии.

Но заметим еще одну особенность шаровых вентилей – они не подлежат ремонту, и при неисправности просто заменяются новыми.

Также, эти вентили имеют свойство прикипать при долгом простое, поэтому, желательно периодически их проворачивать, даже в случае, если необходимости в этом действии нет.

Несомненно, установка такого приспособления, как байпасный клапан в системе отопления, приведет к сокращению ваших затрат на энергоносители. В среднем, количество теплоносителя, циркулирующего в системе отопления с байпасным клапаном увеличивается на 30-35%, что позволит увеличить теплоотдачу радиатора не менее, чем на 10%.

Еще по этой теме на нашем сайте:

Добавить комментарий Отменить ответ

Главная боковая колонка

Что такое байпас и зачем он нужен?

Тепло в доме — то, что необходимо каждому человеку. Благодаря современным отопительным системам можно удерживать комфортную обстановку в доме и поддерживать необходимую температуру, которая будет максимально удобной. Инженеры разработали для регулировки температуры байпас. Байпас — перемычка, сделанная в виде трубы. Ее устанавливают между обратной и прямой проводкой радиаторного отопления. Им регулируют в радиаторных батареях подачу теплоносителя в водяной системе отопления. Рассмотрим подробнее особенности и принципы работы этого устройства, а так же некоторые нюансы его эксплуатации.

Предназначение байпаса

Предназначение байпаса — возвращение лишнего теплоносителя в стояк из батарей, когда автоматическим или ручным терморегулятором измеряется количество теплоносителя. Одним словом с помощью байпаса теплоноситель параллельно транспортируется регулирующей и запорной арматуре.

Если бы байпаса не было, то невозможно было бы сделать ремонт батарей, когда система отопления находится в рабочем состоянии. Благодаря байпасу также упрощается процесс опорожнения и наполнения системы.

Кроме всего прочего, байпас обеспечивает работу отопительных систем, когда пропадает электроэнергия. В тот момент, как только электричество пропало, просто перекрываются краны, которые подают теплоносители насосу и открывается на центральной трубе кран.

Если использовать байпас с клапаном, то перекрывать краны в ручную не нужно будет, потому что все произойдет в автоматическом режиме.

Совет. Лучше всего выбирать байпас с диаметром, который будет на один калибр меньше диаметра труб.

Разновидности байпаса

Байпасы применяются в разных системах отопления. поэтому их есть два вида:

Байпасы с обратными клапанами используются для циркуляционных насосов и их используют время от времени, по мере надобности. Когда насос включается, открывается клапан и под давлением начинает пропускать носитель тепла. В тот момент, когда насос выключается, клапан закрывается автоматически. В случае если на байпас попадет окалина или ржа, то может испортиться и выйти из рабочего состояния.

Байпасы без клапана позволят сделать ремонт в одной части отопительной системы, не отключая ее. С помощью бесклапанного насоса можно подключиться к системе отопления там, где не было радиатора.

Совет. Выбирать байпас необходимо под систему отопления. Автоматические — работают в автономном режиме, а без клапана — вручную.

Выбирать автоматический байпас необходимо меньше на один размер чем размер трубы стояка, потому что в радиаторе теплоноситель просто перестанет циркулировать, поскольку в батарее гидравлическое сопротивление будет больше, чем в байпасе, если размеры будут одинаковыми.

Совет. Автоматический байпас следует устанавливать только в том случае, если вода хорошего качества, в противном случае он быстро придет в негодность.

Установка байпаса

Для установки байпаса необходимо пользоваться услугами специалистов, которые сделают монтаж и проверят систему на брак, дефекты и протекания.

Устанавливать байпас нужно близко к радиатору, но как можно дальше от стояка. Если возникнет необходимость, то на байпас можно установить дополнительный кран. который обеспечит полноценную циркуляцию отопительных систем при помощи радиатора, а не байпаса.

Кроме всех полезных функций, байпас будет своеобразным терморегулятором. благодаря возможности регулировать уровень горячей воды. Монтаж приборов происходит в направлении теплоносителя. Сначала устанавливается фильтр, затем обратный клапан и в конце циркуляционный насос.

Совет. Для того чтобы ввести байпас в стояк, возле насоса, нужно задействовать запорные клапаны. Устанавливать байпас лучше всего горизонтально, чтобы не было скопления воздуха.

Выбирая байпас для системы отопления, не следует на нем экономить и выбирать китайские. Для того чтобы выбрать качественный и надежный байпас. нужно чтобы:

В месте отопительной системы, где диаметр сужается и уменьшается скорость потока, можно использовать лишь шаровые вентили. Их конструкция состоит из корпуса и металлического шара с отверстием определенного диаметра. Благодаря такой конструкции вентиля не будет уменьшаться просвета во время его открытия. Если шаровые вентили приходят в негодность, то ремонту они не подлежат их можно только менять.

Сокращение затрат на электричество благодаря байпасу

Устанавливать байпас нужно не только из-за того, что это необходимо, но и для того, чтобы сократить затраты на электроэнергию. Сравнивая работу проточной и замыкающей систем отопления, то замыкающая будет подавать в батарею, примерно на 30−35% меньше теплоносителя и радиаторная теплоотдача уменьшится на 10%.

Использование байпаса существенно сокращает затраты на электроэнергию и позволяет создать в доме комфортную и удобную атмосферу.

Особенности использования байпаса

Современные системы отопления в своей конструкции имеют встроенный насос, что позволяет не задумываться об установке байпаса. Такие системы имеют ряд преимуществ:

Старые отопительные системы, которые монтировались без насоса, после установки байпаса начинают новую жизнь и не нужно полностью все менять. Байпас очень эффективно позволит справиться со многими проблемами:

Байпасы могут устанавливаться на радиаторы, но их применять нужно только в том случае, если они имеют однотрубную отопительную систему. Устанавливается байпас в этом случае между подводящей и обратной трубой, для регулирования нагревания радиатора. В случаи необходимости ремонта некоторого участка отопительной системы или для регулировки температуры в батареях, байпасы очень удобны и легки в использовании.

Совет. Для того чтобы теплоноситель попадал в нижнюю часть быстро и с пользой, диаметр байпаса должен быть такой же, как и у стояка.

Реанимация старых отопительных систем

Для того чтобы старая отопительная система начала нормально работать можно установить циркуляционный насос и байпас. Для установки понадобится:

Процесс установки достаточно прост, но его лучше всего доверить специалистам. Сначала устанавливается параллельно к трубе байпас, циркуляционный насос устанавливается на байпас, а с двух сторон монтируют два крана. Если в монтаже использовать шаровые краны, то они не снижают скорость теплоносителя в трубах. хотя в случае поломки, их придется менять.

Шаровые краны считаются более надежными, чем обратный клапан, но его можно установить для автоматизации системы отопления, чтобы она работала самостоятельно. Если качество воды очень плохое, то обратный клапан быстро придет в негодность и будет плохо и некорректно работать.

Совет. Если качество воды очень плохое, то лучше всего выбрать специальный насос, который будет предохранять от накипи и твердых частиц.

Байпас хотя и имеет немного примитивную конструкцию, но благодаря ему дом обеспечивается теплом, комфортом и уютом, а небольшие затраты электроэнергии позволят существенно сэкономить деньги.
