Для чего нужен гермоввод

Виды и применение кабельных вводов (гермовводов) при монтаже электропроводки

Гермоввод стал обыденностью. Без него не обходится ни один шкаф управления мощными электродвигателями или освещением. На первый взгляд это электротехническое изделие может показаться излишним. Но без применения гермоввода невозможно построить современное оборудование так, чтобы оно было надежным, безопасным и безотказным.

Для чего нужен герметичный ввод

Гермоввод предназначен для надежного и безопасного введения кабельных линий в шкафы электрических аппаратов и устройств. Его применение позволяет добиться следующих положительных эффектов:

Дополнительная информация. Если проходящий через герметичный ввод провод помещен в металлорукав, то необходимо учитывать его минимальный угловой диаметр. Применение гофры не позволит проложить кабель без изгиба. Допустимо использовать и угловые гермовводы. Подобные изделия выпускает зарубежная компания Dielectric, Inc.

Строение кабельного ввода

Гермоввод состоит из корпуса в виде трубки. Обычно он пластиковый. С обоих концов корпуса имеется резьба под гайку. Она предназначена для крепления гермоввода к корпусу электрического аппарата.

Внутри находится резиновая заглушка. Перед монтажом провода ее следует проколоть. Она гарантирует герметизацию места входа кабеля. На той части изделия, которая находится внутри электрощитка, есть цанговый зажим для провода. Он надежно удерживает кабель, и затягивается посредством гайки-колпачка.

Устройство гермоввода для экранированного кабеля

Технические характеристики

От правильного выбора герметичного ввода зависит его последующая эксплуатация. Поэтому особое внимание следует уделить техническим характеристикам. К ним относятся:

Классификация гермовводов

С точки зрения материала изготовления герметичные вводы бывают пластиковые (PG 36 или MG) и металлические (PG M или MG M). Их более подробные характеристики приведены в таблице.

Также кабельные вводы отличаются и по характеристикам окружающей среды. Здесь принято выделять два вида:

Выбор герметичного ввода

Правильный выбор гермоввода гарантирует его продолжительный срок эксплуатации и надежную фиксацию провода. При подборе необходимо ориентироваться на четыре критерия:

Дополнительная информация. В продаже имеются и более простые по конструкции вводы для проводов. Они изготавливаются из цельного куска эластичного пластика и не имеют резьбовых креплений и зажимов для кабеля. Часто их можно встретить по бокам распред-коробок. Если в такой гермоввод необходимо завести провод, то в нем проделывается отверстие ножом. Если нет, то он остается целым и играет роль заглушки.

Плюсы использования герметичного ввода

Гермовводы для кабелей существенно повышают защищенность оборудования от механических повреждений. Снижается риск случайного вырывания провода из шкафа распределительного устройства. Исключается перетирание кабеля об острые края просверленного под него отверстия. Все это в совокупности положительным образом сказывается на бесперебойности и безопасности оборудования.

Гермоввод позволяет соблюсти инструкции и рекомендации по изоляции электрических аппаратов от вредного воздействия окружающей среды. Он защищает от грязи не только сам провод, но и внутренние элементы электрического шкафа. Пыль, особенно во влажной среде, способна привести к короткому замыканию. Герметичный ввод исключит подобную неисправность и эффективно защитит внутренние устройства от внешних загрязнителей.

Герметичный ввод обязательно присутствует на любом ответственном оборудовании. Его применение снижает затраты на ремонт и обслуживание электрических шкафов и разветвительных коробок.

Гермоввод следует выбирать, исходя из будущих условий эксплуатации. Самое главное, что стоит учесть при подборе — это влажность, запыленность и взрывоопасность помещения. В зависимости от этих факторов выбираются изделия с соответствующим классом защиты.

Источник

Кабельный гремоввод

При подключении распределительных шкафов, коммутационных коробов, пультов управления, а также различного электрооборудования велика опасность повреждения изоляции и внутренних жил силовых кабелей острыми металлическими кромками данных устройств. Для того чтобы избежать этого, используют такое приспособление, как гермоввод кабельный (кабельная втулка) – специальный фиксатор, надежно защищающий место входа силового кабеля в подключаемое с его помощью устройство от механических повреждений. О том, что собой представляет гермоввод, для чего применяется, из чего состоит и как монтируется, пойдет речь в данной статье.

Основное назначение и применение

Основными функциями кабельных сальников являются:

Также кабельные сальники защищают силовые высоковольтные линии от контакта с содержащимися в воздухе взрывоопасными газами, детонирующими даже от небольшой искры. Применяют кабельные сальники при подключении распределительных и коммутационных шкафов, коробов, различного электрооборудования, для прокладки силовых высоковольтных и контрольных коммуникаций.

Конструкция кабельных вводов

Самая распространенная и надежная конструкция гермоввода включает в себя следующие составные части:

Основные характеристики

Основными характеристиками гермовводов являются:

Типы и классификация

В основе классификации современных кабельных втулок лежат такие их характеристики, как материал изготовления, конструктивные особенности, предназначение.

В зависимости от материала изготовления, гермовводы бывают:

В зависимости от конструкции и сферы использования, гермовводы бывают:

Важно! Недопустимо использование не обладающих высокой прочностью, герметичностью и надежностью общепромышленных гермовводов во взрывоопасных условиях.

Основные критерии выбора

К основным критериям, учитываемым при выборе данного приспособления, относятся следующие:

Преимущества использования

Использование кабельных сальников обусловлено следующими преимуществами:

Таким образом, использование гермовводов для монтажа кабеля позволяет обезопасить небольшие вводные участки силовых линий от различных механических повреждений, надежно загерметизировать подключаемое электрооборудование от проникновения пыли и влаги, делая процесс его эксплуатации более безопасным и удобным.

Видео

Источник

Предотвращает попадание воды, газа и ядовитых паров, в другие помещения через щели и мелкие засоры. Также он сохраняет целостность труб, предотвращает вибрацию, компенсирует напряжение при посадке грунта и придает жесткость конструкции.

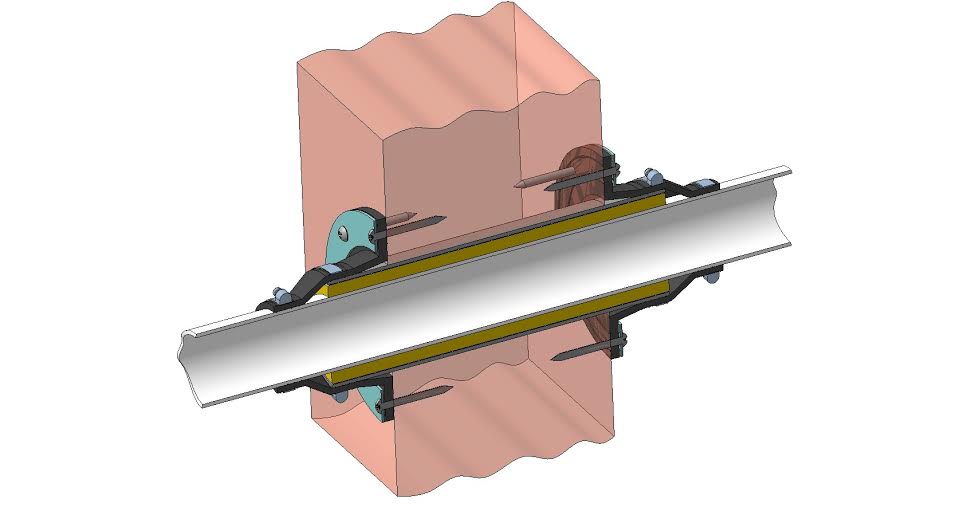

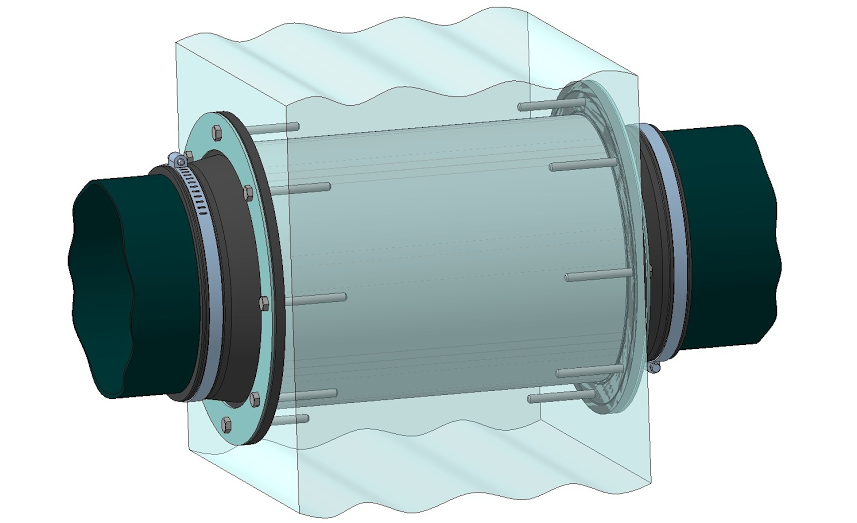

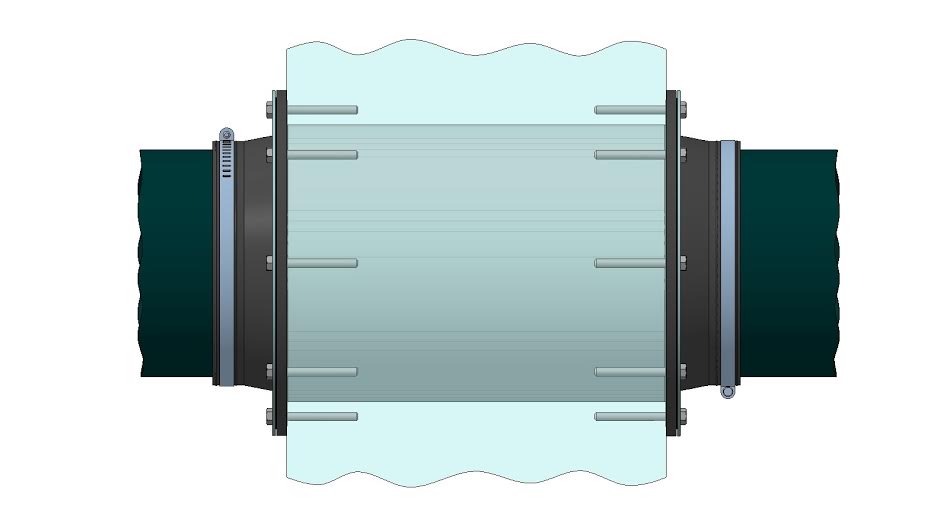

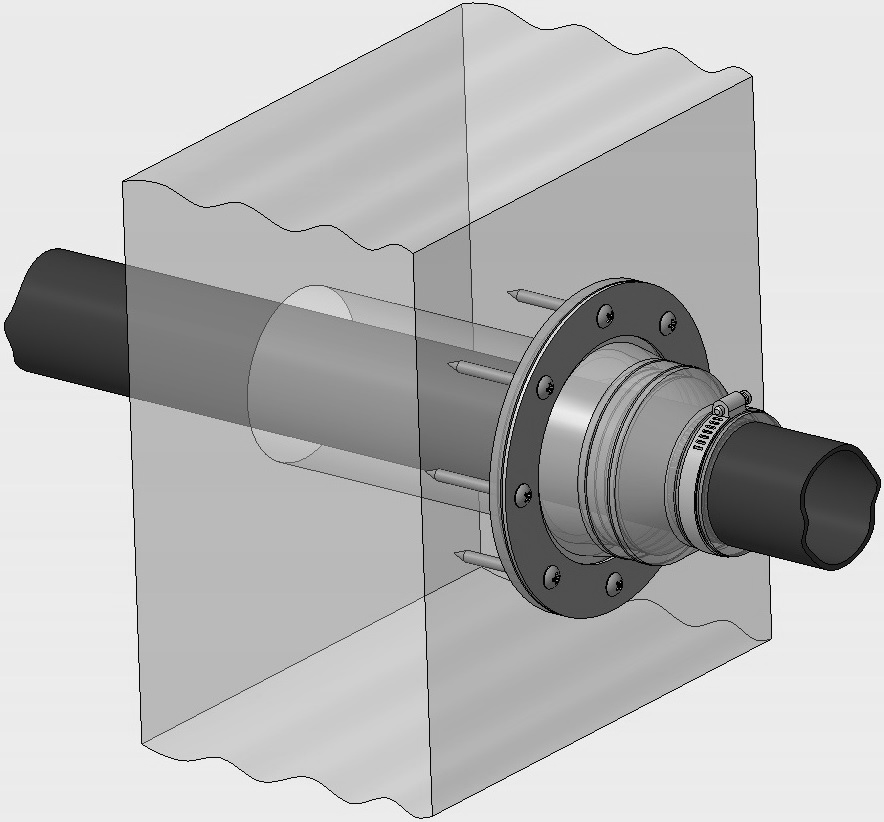

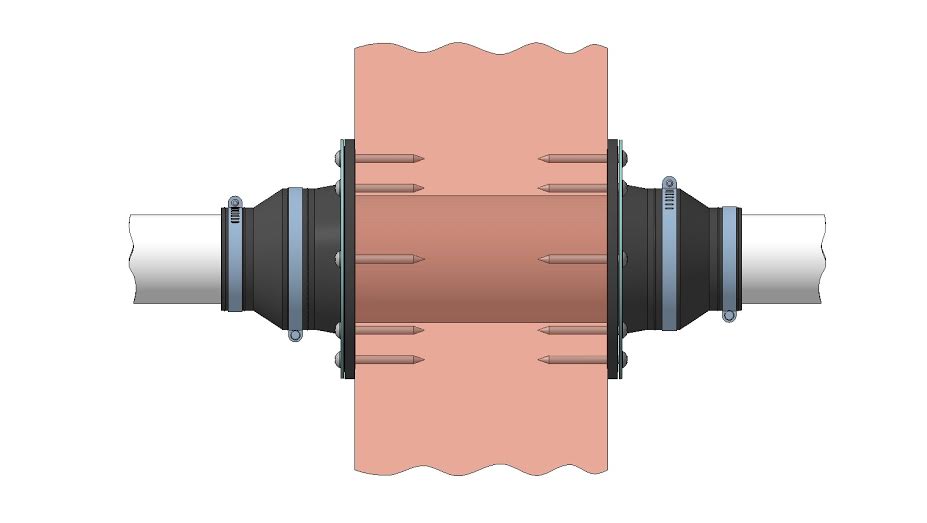

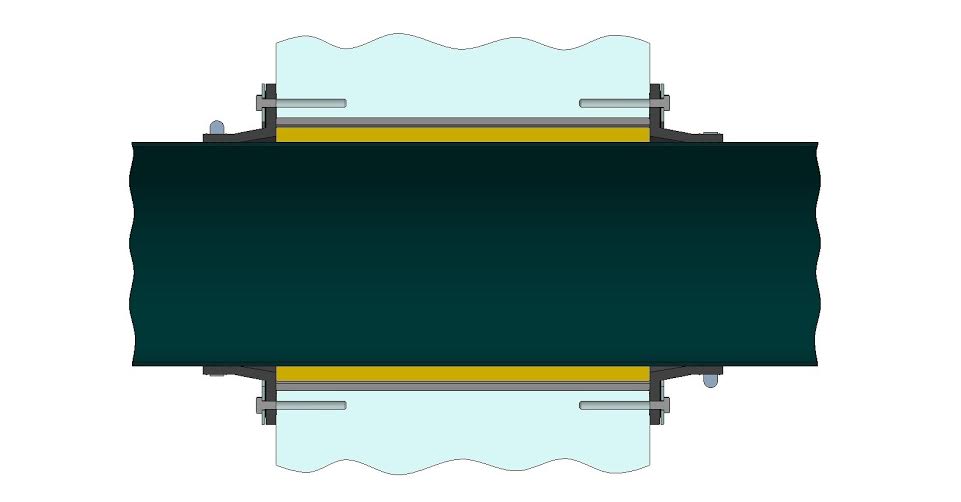

Гермоввод представляет собой резиновую манжету, оцинкованный фланец (-цы), хомут ленточный, болты и гайки (или саморезы) чтобы все скрепить.

Все металлические части гермоввода обязательно обрабатываются оцинковкой, что защищает изделия от коррозии и других воздействий внешней среды.

Гермоввод это изделие, которое предотвращает попадание воды, газа и ядовитых паров, в другие помещения через щели и мелкие засоры. Также он сохраняет целостность труб, предотвращает вибрацию, компенсирует напряжение при посадке грунта и придает жесткость конструкции.

Гермовводы монтируются и демонтируются на трубы диаметром от 16 до 219 мм.

Области применения

Изделие являются необходимым элементом как для производственных и общественных построек так и для частных домов.

Гермовводы устанавливаются в любом здании, имеющем трубные коммуникации включая:

Уплотнительные гермовводы разработаны для амортизации смещений трубопроводов. Эластичный гермоввод идеально амортизирует движения. Применяется в местах где проходит труба через стены, через фундаменты, сквозь колодцы и емкости, через подвальные помещения построек.

В современные производства внедряется более современное технологическое оборудование, комплектующие, примером этому может послужить примените для идеальной изоляции гермовводов.

На химических заводах где хранятся и перерабатываются токсичные и взрывоопасные вещества возникает опасность аварийных ситуаций, особое внимание нужно обращать на цеха, где находится больше всего технологического оборудования, это станки, насосы, агрегаты, компрессоры. Соответственно чем герметичней будут оборудованы данные помещения, тем меньше будет выделяться токсичных веществ внутри рабочих площадок.

В данной отрасли везде необходимо применять изделия, уменьшающие или вовсе предотвращающее утечки газа или жидких нефтепродуктов через зазоры. Это и есть гермовводы. Гермовводы изготавливаются из разных видов резины, и область их применения очень большая.

Компания «Полимер-Групп» поставляет различные изделия из резины, которые комплектуют эксплуатационное и буровое, транспортировочное и перерабатывающее нефтегазовое оборудование.

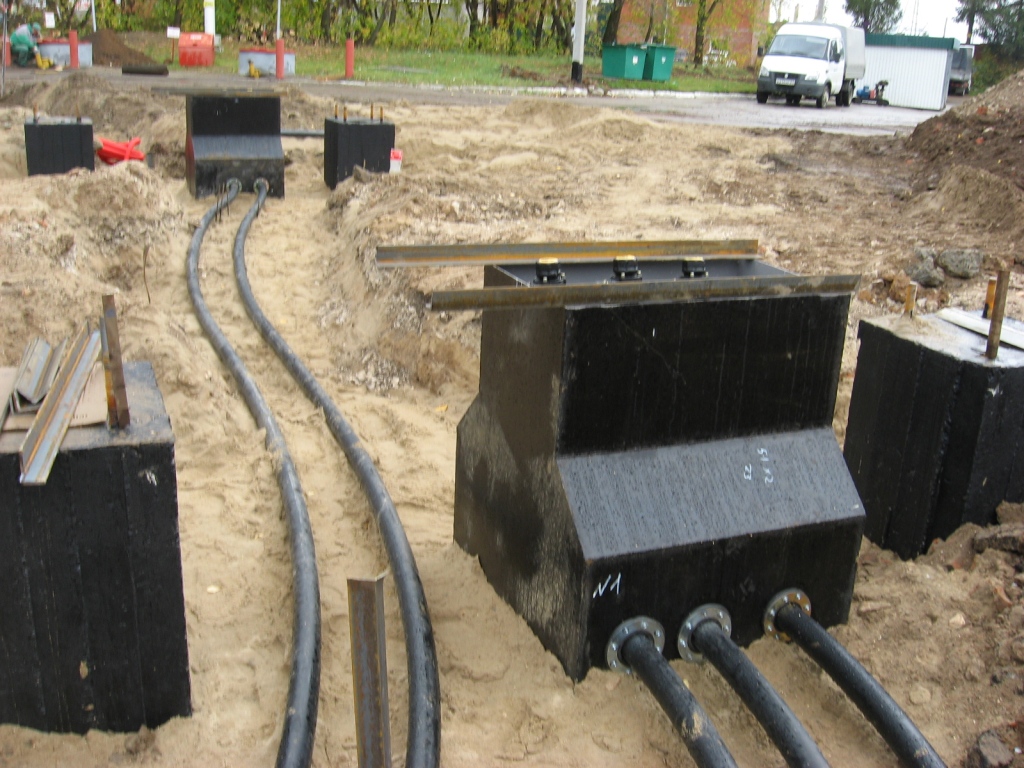

Компания «Полимер-Групп» является производителем кабельных колодцев и работает со многими предприятиями в сфере энергетики и по колодцам и по резинотехническим изделиям.

Предлагаемые нами гермовооды для атомных станций имеют исключительные эксплуатационные характеристики, отвечают строгим техническим требованиям.

Источник

Что такое кабельный ввод и для чего он нужен

Электроприборы необходимы человеку для автоматизации различных процессов. Без них невозможно представить современную жизнь. Печатная плата, расположенная внутри любого прибора восприимчива к воздействию влаги, механических повреждений и других опасностей окружающей среды и нуждается в защите. Для этого используют герметичный корпус, а кабельный ввод или другими словами призван обеспечить внешнее подключение.

Кабельный ввод – сальник – это устройство для ввода, фиксации и защиты проводов и волоконно-оптических и электрических кабелей. Защищает само оборудование от пыли и влаги в месте ввода кабеля в оборудование.

Кабельный ввод состоит из корпуса, лепесткового зажима кабеля, кабельного уплотнителя, накидной гайки, уплотнительной резьбы и ответной гайки. С помощью лепесткового зажима накидная гайка фиксирует кабель, а уплотнители защищают его от влаги и другого воздействия, что позволяет эксплуатировать устройство на улице, в помещениях повышенного загрязнения, в условиях морского тумана, в подвалах.

Классифицируются по способу прокладки кабеля:

По типу исполнения:

По материалу исполнения на рынке представлены вводы из:

Конструкция гайки предотвращает раскручивание.

По конструкции при этом металлические не отличаются от пластиковых. Те и другие устойчивы к перепадам температуры и влиянию коррозионно опасных и серосодержащих сред и надежно фиксируют кабель при вводе его в коммутационные шкафы, короба, пульты управления и другое электротехническое оборудование.

Источник

Кабельный ввод. Что это такое? Как правильно выбрать? на сайте Недвио

Если вы планируете проложить кабель или провод в своем доме через перегородку или стену, вам будет нужно купить кабельный ввод. Благодаря ему вам уже будет не нужно опасаться за то, что может случиться перебой в электросети или короткое замыкание, а сам кабель или провод будут надежно защищены от перегибов и изломов.

Что такое кабельный ввод? И для чего он нужен?

С помощью кабельного ввода (или сальниковой коробки) вы сможете безопасно проложить электрический провод через любой неподвижный элемент дома — это может быть корпус какого-либо устройства, поверхность мебели и даже целая стена.

Основной функцией кабельного ввода является защита изолирующего покрытия силового кабеля, который может быть поврежден механическим повреждением или острым инструментом. Также отметим, что рассматриваемое устройство позволяет лучше стабилизировать расположение кабеля, благодаря чему его невозможно разорвать или сломать из-за интенсивного изгиба.

Кабельный ввод применяется не только в строительстве домов. Его часто используют:

Кабельный ввод. Какой выбрать в свой дом?

В магазинах мы можем встретить разные виды кабельных вводов, отличающихся по различным параметрам. Что это за параметры? И что следует учесть, выбирая это устройство?

Материал

Кабельные вводы могут быть изготовлены из самых разных материалов. Это влияет на способ использования продукта, а также на его полезные параметры. Рассмотрим ниже особенности каждого из них:

Размеры

Эти изделия продаются как с метрической, так и дюймовой резьбой. Первый тип ввода можно купить в размерах:

Изделия с дюймовой резьбой отмечены символом PG и есть такие размеры как:

Диаметр

Помимо градации по размерам сальниковые коробки отличаются по диаметру отверстия. При выборе кабельного ввода следует учитывать, чтобы его диаметр соответствовал допустимому диаметру кабелей и проводов. Это значение дается в миллиметрах.

Диапазон температур

Дизайн и форма

В магазинах продаются продольные, круглые, ступенчатые, а также конические кабельные вводы.

Степень защиты

Чем она больше, тем лучше. Кабельные вводы самого высокого качества отличаются степенью защиты IP68, что означает полную защиту от пыли и даже постоянного погружения в воду.

Кабельный ввод. Какой лучше выбрать?

Выбор того или иного изделия, безусловно, зависит от того, где мы собираемся его использовать. Если нужен ввод для защиты электрических устройств это почти наверняка будет резиновая модель, но если вы рассматриваете покупку кабельного ввода для мест с очень высокой температурой (напр. камины), обратите внимание на металлические сальники.

Немаловажно подобрать устройство в соответствии с диаметром кабеля и местом установки. Важно учесть такие параметры, как:

Кабельные вводы. Производители и цены

Ключевым фактором, определяющим качество кабельного ввода, является имя производителя. Мы рекомендуем покупать продукцию марок Ergom, Onnline, Hensel, Eaton и Kontakt-Simon.

Что касаемо цен на кабельные вводы, то это недорогие изделия. Самые дешевые модели можно купить всего за 50 рублей (из каучука или полиамида). Конечно, цена зависит от размера и диаметра ввода — более крупные модели могут стоить 100, 200 или даже 500 рублей. Самыми дорогими являются металлические сальники, выполненные из латуни — они могут стоить даже по несколько тысяч рублей.
