Для чего нужен главный резервуар
Главные резервуары служат для создания запаса сжатого воздуха, его охлаждения и выделения из воздуха конденсата и масла.

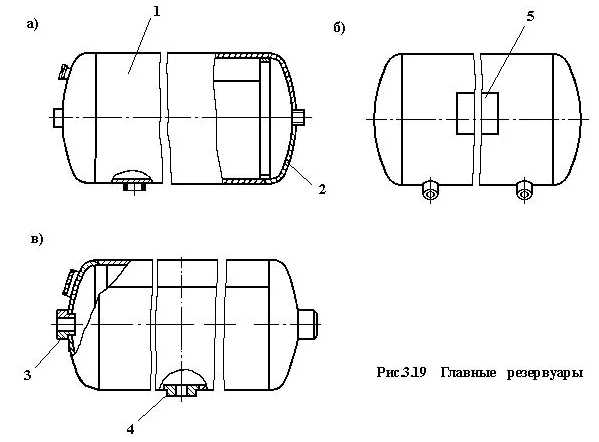

1-цилиндрическая часть (обечайка), 2- днище, 3, 4- бобышки, 5- паспортная табличка.
а) объемом 300 л для электровозов ВЛ80С, ВЛ11 и др.,
б) объемом 250 л для тепловозов 2ТЭ-10М, 2ТЭ-116 и др., в) объемом 170 л для электро- и дизель-поездов,
Количество ГР и их общий объем выбирают в зависимости от рода подвижного состава с учетом подачи компрессоров и достижения оптимальных условий отпуска и зарядки тормозов поезда.
В соответствии с «Правилами надзора за воздушными резервуарами подвижного состава» № ЦТ-ЦВ-ЦП-581 главные резервуары в процессе эксплуатации подвергаются следующим видам технического освидетельствования:
Техническое освидетельствование (ТО) может быть частичным иди полным.
Частичное ТО выполняется не реже одного раза в два года на очередных плановых ремонтах подвижного состава. Частичное ТО включает в себя проверку технической документации, наружный осмотр ГР, пропарку и промывку резервуара горячей водой. Задачей наружного осмотра является визуальное выявление механических и коррозионных повреждений ГР.
Полное ТО включает в себя объем частичного ТО и демонтаж резервуара для проведения гидравлических испытаний, которые проводятся только при удовлетворительных результатах наружного осмотра. Полное ТО выполняется не реже одного раза в четыре года на очередном ТР-2, ТР-3, КР-1, КР-2, в том числе и тогда, когда до очередного полного ТО остается менее полутора лет.
Результаты гидравлических испытании признаются удовлетворительными, если не обнаружено:
Ø течи, трещин в основном металле и сварных соединениях;
Ø падения давления по манометру за время, необходимое для выполнения контрольной операции.
Неисправности
Приборов питания.
Неисправности, снижающие производительность компрессоров:
— недостаточный уровень смазки в картере;
— неисправность масляного насоса;
— загрязнение сетки в картере;
— засорении смазочных отверстий в вале;
— большие утечки воздуха из тормозной магистрали поезда, обуславливающих непрерывную работу компрессоров (30% работает, 70% отдыхает;
— сильный стук компрессора – не соосность;
— разрушение внутренних деталей;
— увеличенный зазор в соединительных деталях или большой подъём клапанов;
— плохая производительность (проверяют производительность включая один компрессор и замеряют время повышения давления с 7 – 8 атмосфер, не должно превышать время указанное в таблице.
Приборы управления.
Назначение и типы кранов.
Краны машиниста предназначены для управления прямо действующими и непрямо действующими тормозами подвижного состава. На локомотиве применяют краны двух типов: угловые и временные.
Временные краны имеют градационный сектор, на котором фиксируются рабочие положения ручки. Выдержка ручки крана в этих положениях определяет получение соответствующего действия. Краны машиниста этого типа имеют золотник, сообщающий тормозную магистраль (Тм) с главными резервуарами (ГР) и атмосферой (Ат).
Действие кранов углового типа зависит от величины угла поворота ручки крана из исходного положения.
К конструкции крана машиниста предъявляются следующие технические требования:
Ø для ускорения процесса зарядки и отпуска тормозов должно использоваться давление главных резервуаров;
Ø кран должен автоматически переходить с любого сверхзарядного давление в тормозной магистрали на зарядный уровень регулируемым темпом;
Ø при поездном положении ручки кран должен поддерживать требуемое заданное давление в тормозной магистрали;
Ø у крана должно быть положение перекрыши, желательно, два положения: с питанием и без питания утечек из тормозной магистрали;
Ø служебное торможение кран должен производить определенным темпом с любого уровня зарядного давления, как полное, так и ступенчатое;
Ø отпуск тормозов должен быть полным и ступенчатым;
Ø должна быть автоматическая зависимость между величиной начального, скачком повышения давления в ТМ при отпуске, и величиной ступени торможения, пред шествовавшей отпуску поездным положением;
Ø при экстренном торможении кран должен обеспечивать прямое сообщение тормозной магистрали с атмосферой.
Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰).
Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций.
Главные резервуары
Главные резервуары служат для создания запаса сжатого воздуха, его охлаждения и выделения из воздуха конденсата и масла.
а) объемом 300 л для электровозов ВЛ80С, ВЛ11 и др., б) объемом 250 л для тепловозов 2ТЭ-10М, 2ТЭ-116 и др., в) объемом 170 л для электро- и дизель-поездов,
1-цилиндрическая часть (обечайка), 2- днище, 3, 4- бобышки, 5- паспортная табличка.
Количество ГР и их общий объем выбирают в зависимости от рода подвижного состава с учетом подачи компрессоров и достижения оптимальных условий отпуска и зарядки тормозов поезда.
В соответствии с «Правилами надзора за воздушными резервуарами подвижного состава» № ЦТ-ЦВ-ЦП-581 главные резервуары в процессе эксплуатации подвергаются следующим видам технического освидетельствования:
Техническое освидетельствование (ТО) может быть частичным иди полным.
Частичное ТО выполняется не реже одного раза в два года на очередных плановых ремонтах подвижного состава. Частичное ТО включает в себя проверку технической документации, наружный осмотр ГР, пропарку и промывку резервуара горячей водой. Задачей наружного осмотра является визуальное выявление механических и коррозионных повреждений ГР.
Полное ТО включает в себя объем частичного ТО и демонтаж резервуара для проведения гидравлических испытаний, которые проводятся только при удовлетворительных результатах наружного осмотра. Полное ТО выполняется не реже одного раза в четыре года на очередном ТР-2, ТР-3, КР-1, КР-2, в том числе и тогда, когда до очередного полного ТО остается менее полутора лет.
Результаты гидравлических испытании признаются удовлетворительными, если не обнаружено:
Ø течи, трещин в основном металле и сварных соединениях;
Ø падения давления по манометру за время, необходимое для выполнения контрольной операции.
Для чего нужен главный резервуар
Главные резервуары служат для создания запаса сжатого воздуха, его охлаждения и выделения из воздуха конденсата и масла.
а) объемом 300 л для электровозов ВЛ80С, ВЛ11 и др., б) объемом 250 л для тепловозов 2ТЭ-10М, 2ТЭ-116 и др., в) объемом 170 л для электро- и дизель-поездов,
1- цилиндрическая часть (обечайка), 2- днище, 3, 4- бобышки, 5- паспортная табличка.
Количество ГР и их общий объем выбирают в зависимости от рода подвижного состава с учетом подачи компрессоров и достижения оптимальных условий отпуска и зарядки тормозов поезда.
В соответствии с «Правилами надзора за воздушными резервуарами подвижного состава» № ЦТ-ЦВ-ЦП-581 главные резервуары в процессе эксплуатации подвергаются следующим видам технического освидетельствования:
Техническое освидетельствование (ТО) может быть частичным иди полным.
Частичное ТО выполняется не реже одного раза в два года на очередных плановых ремонтах подвижного состава. Частичное ТО включает в себя проверку технической документации, наружный осмотр ГР, пропарку и промывку резервуара горячей водой. Задачей наружного осмотра является визуальное выявление механических и коррозионных повреждений ГР.
Полное ТО включает в себя объем частичного ТО и демонтаж резервуара для проведения гидравлических испытаний, которые проводятся только при удовлетворительных результатах наружного осмотра. Полное ТО выполняется не реже одного раза в четыре года на очередном ТР-2, ТР-3, КР-1, КР-2, в том числе и тогда, когда до очередного полного ТО остается менее полутора лет.
Результаты гидравлических испытании признаются удовлетворительными, если не обнаружено:
Ø течи, трещин в основном металле и сварных соединениях;
Ø падения давления по манометру за время, необходимое для выполнения контрольной операции.
ГЛАВНЫЙ РЕЗЕРВУАР (тормозной системы)
ставится при компрессоре или воздушном насосе локомотива и служит для накопления запаса сжатого воздуха, необходимого для работы воздушного тормоза. Г. р. устанавливается между воздушным насосом и краном машиниста. При следовании поезда с отпущенным тормозом в Г. р. содержится запас сжатого воздуха с давлением на 2 — 3 am выше давления магистрали, т. е. 7— 8 am. Избыток давления воздуха в Г. р. создает необходимый напор для быстрого отпуска тормозов в длинносоставных поездах. Объемы Г. р. различны и колеблются от 500 до 1 000 л. Иногда по габаритным условиям вместо одного Г. р. устанавливаются два или большее количество резервуаров меньшего объема.
