Для чего нужен кимограф
Кимограф
Смотреть что такое «Кимограф» в других словарях:
кимограф — кимограф … Орфографический словарь-справочник
КИМОГРАФ — КИМОГРАФ, кимографа, муж. (от греч. kyma волна, и grapho пишу) (спец.). 1. Прибор для измерения давления крови в сосудах. 2. Прибор для записи кривой звуков в экспериментальной фонетике. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова
кимограф — сущ., кол во синонимов: 2 • рентгенокимограф (1) • электрокимограф (1) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
кимограф — а, м. kymographe m. <гр. kyma волна + grapho пишу. 1. Прибор для графической регистрации различных физиологических процессов. СИС 1954. 2. Прибор для записи кривой звуков в экспериментальной фонетике. СИС 1954. Лекс. Уш. 1934: кимогра/ф; БАС 1 … Исторический словарь галлицизмов русского языка
кимограф — kimografas statusas T sritis Standartizacija ir metrologija apibrėžtis Įtaisas fiziologiniams vyksmams, pvz., kvėpavimui, širdies plakimui, grafiškai registruoti. atitikmenys: angl. kymograph vok. Kymograph, m rus. кимограф, m pranc. kymographe,… … Penkiakalbis aiškinamasis metrologijos terminų žodynas
кимограф — kimografas statusas T sritis fizika atitikmenys: angl. kymograph vok. Kymograph, m rus. кимограф, m pranc. kymographe, m … Fizikos terminų žodynas
кимограф — (кимо + греч. grapho писать, изображать) механический прибор для записи изменений какого либо параметра во времени на равномерно движущейся ленте; применяется, напр., при физиологических исследованиях … Большой медицинский словарь
Кимограф — м. 1. Прибор для графической регистрации физиологических процессов (работы сердца, сокращения мышц и т.п.). 2. Прибор для записи кривой звуков (в экспериментальной фонетике). Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 … Современный толковый словарь русского языка Ефремовой
кимограф — кимограф, кимографы, кимографа, кимографов, кимографу, кимографам, кимограф, кимографы, кимографом, кимографами, кимографе, кимографах (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») … Формы слов
КИМОГРАФИЯ
Кимография (греч. kyma волна + grapho писать, изображать) — метод регистрации изменений физиологического параметра во времени путем его автоматической записи на равномерно движущуюся ленту. Свое название кимография получила от названия прибора, созданного в 1847 г. нем. ученым К. Людвигом для прямой регистрации динамики изменений артериального давления и дыхания. Прибор представлял собой стальной цилиндр, укрепленный на подставке и приводимый во вращение часовым механизмом. Запись изменения давления осуществлялась писчиком на закопченной бумаге, закрепленной на вращающемся цилиндре.
Кимография позволяет проследить за развитием физиологического процесса во времени и объективно регистрировать его в виде графика в системе декартовых прямоугольных координат (рис. 1). Это создает возможность для математической и статистической обработки получаемых результатов. Кроме того, возможность объективной графической записи течения физиологического процессов способствовала отказу от натурфилософских воззрений и преодолению идеалистических взглядов на биологические процессы. Так, Г. Гельмгольц в 1850 г. с помощью созданных им прецизионного кимографа и миографа доказал, что возбуждение по двигательному нерву лягушки распространяется с конечной (ок. 30 м/сек) скоростью. Всего за 6 лет до этих исследований И. Мюллер утверждал, что возбуждение нерва, не являясь материальным процессом, мгновенно проводится по нерву и поэтому скорость его не может быть измерена.
Усовершенствованию методики регистрации различных физиологических процессов способствовала разработка франц. физиологом Э. Мареем мембранной воздушной капсулы. Сочетание двух таких капсул (одна служит датчиком, а другая — регистратором) позволило преобразовывать какое-либо механическое движение в колебание мембраны капсулы, к-рое записывается на ленте кимографа.
Для осуществления количественной обработки графических записей необходимо, чтобы одновременно на той же ленте производилась отметка равных интервалов времени. С этой целью используют камертон, специальные часы Жаке или метроном. Отметки интервалов времени служат для проверки равномерности движения бумаги и для определения длительности периодов исследуемых процессов. На ленте отмечают также масштаб чувствительности регистрирующей системы, нулевую линию, обеспечивающие точный масштаб отсчета ординат, и другие показатели.

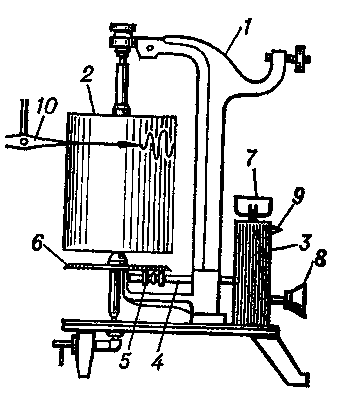

Первоначально в физиологической практике использовались кимографы с приводом от часового механизма (рис. 2). Позднее для вращения цилиндра стали использовать электропривод (рис. 3), кимографы стали снабжать набором различных датчиков (см.). Чувствительность и инерционность кимографа тесно связаны с применяемыми датчиками и способом записи исследуемого процесса. Запись на закопченной бумаге в связи с ее малой практичностью вытеснена чернильной, тепловой и наименее инерционной фоторегистрацией (так наз. фотокимография). Примером чернилопишущего кимографа является БИАН-110, который может использоваться как самостоятельный механизм или совместно с измерителем БИАН-100, специально разработанным для лабораторных биохим, исследований.
Кимографы стали основой создания более совершенных регистрирующих устройств, выпускаемых как самостоятельно используемые приборы (см. Миография, Осциллография), так и в виде встраиваемых регистрирующих блоков (см. Тромбоэластография, Электрокардиография, Электроэнцефалография и др.).
Библиография: Коган А. Б. и Щитов С. И. Техника физиологического эксперимента, М., 1967, библиогр.
Н. К. Сараджев, В. И. Белькевич.
КИМОГРАФИЯ
(рис. 2). Барабан должен вращаться с равномерной скоростью мимо записывающего пера. Для вращения барабана могут быть использованы в зависимости от конструкций К. заведенная пружина, падающий груз, водяная турбина, электромотор. Для контроля равномерности вращения барабана одновременно записывается криваявре-мени с помощью электромагнитного отметчика или хронографа Жаке (Jaquet).Скорость вращения барабана регулируется либо специальными флюгерами разных размеров, надеваемыми на одну из осей часового механизма, либо изменением расстояния передачи до центра вращения барабана. Для более быстрого вращения (регистрация сокращения поперечнополосатых мышц и др.) применяются ^ Рисунок 1. Кимограф Людвига (схема): М — ртутный манометр; ds—поплавок; /—записывающее перышко. кимографы, вращаемые падающим грузом (Fallrotatorium, Myographion Fick’a) или электромотором. На рис.3 приводится изображение кимографа Людвиг-Бальтцара (Lud-wig-Baltzar), где видно назначение отдельных частей. Справа на рисунке виден часовой механизм, заводящийся ключом si; f— флюгер Фуко для регулирования скорости
2. Усовершенствованный кимограф с длинной лентой. и равномерности хода; h—рычаг пуска в ход механизма; г—передача, передвигаемая для изменения скорости вращения. При помощи приспособления se и д барабан по мере вращения автоматически опускается, и так. обр. получается спиралевидная запись, устраняющая необходимость остановки всякий раз барабана и передвижения пишущего пера. В кимографе Марея имеется для этой цели автоматически передвигающаяся тележка со штативом для пишу-тггего пера. Большинство К. мо-.. ет быть перемещаемо из вер-i икальн. в гори-.онтальное положение. Повер-
Рисунок 3. хностью для записи на барабане обычно служит натягиваемая и приклеиваемая глянцевая закопченная бумага (закапчивание достигается проведением оклеенного бумагой барабана над пламенем керосиновой лампы или газовой горелки в специальных установках). Последний способ позволяет добиться более равномерного закапчивания кинлзы (рисунок 4). В последнее время за границей получили широкое распространение К. с фотография. записью на ленте светочувствительной бумаги. Этот способ применяется с успехом при записи движений очень быстрых (наприм. струна в электрокардиографе) или очень слабых, когда трение от прикосновения пе-рышка*к закопченной бумаге может исказить вид кривой. Геринг (He-ring) предложил особое приспособление для увеличения поверхности записи до двух и больше метров, к-рое состоит в применении добавочного валика (контр-цилиндр; рис.5).
Рисунок 4. Приспособление.для
закапчивания кимографиче- ских барабанов с помощью газовой горелки.
Рисунок 5. Кимограф (по Герингу) с контр-дилинд-ром, благодаря к-рому длина ленты увеличивается до 2 м.
Кимографическая методика
Рис.8. Мареевские барабанчики и Писчики
Рис. 10. Амбушюры носовые капсулы
Под нижней линией кимограф дает еще линию отсчета времени в виде регулярной волнистой черты, позволяющей любые отрезки на других рабочих линиях определять в долях секунды. Изложенная методика мало дает для акустической характеристики звуков речи, но отчетливо разлагает артикуляцию речевого аппарата на носовую, ротовую и гортанную; сопоставляя все три линии, нетрудно установить, какой отрезок соответствует какому произнесенному звуку и даже какой его фазе.
Барабан кимографа можно приводить в движение разными способами: грузом, часовым заводом и, наконец, электромотором, что является самым совершенным.
