Для чего нужен маятниковый копер

Маятниковый копер. Как он используется в тестировании, какой у него принцип работы?

При эксплуатации механизмов велика вероятность возникновения повышенных нагрузок, повышение скорости вращения, что приводит к деформации материала, детали или поверхности. Для того, чтобы проверить износостойкость оборудования используется маятниковый копер. Этот механизм часто применяется при тестировании в лабораториях, предприятиях, а также в испытательном центре Кипсал.

Какие свойства материалов позволяют выявлять маятниковые копры? Какие исследования с их помощью проводятся?

Какие технические особенности имеет маятниковый копер?

Маятниковые копры – испытательные аппараты, необходимые для выявления ударной вязкости материалов и продукции по методам Динстат, Изода и Шарпи.

Маятниковый копер выпускается в нескольких версиях:

• Копер с пневматическим тормозом и возвратом молотка;

• Копер с ручным тормозом и возвратом молотка;

• Копер с ручными возвратом молотка и пневматическим тормозом.

Маятниковый копер хорош тем, что его запросто можно подключить к компьютеру, установив необходимое программное обеспечение. Такая система предоставляет возможность удобно и компактно хранить, обрабатывать и выводить данные о работе с материалами и продукцией.

Принципе работы маятниковых копров

Маятниковые копры необходимы для проведения исследований. Главная часть копра – массивный маятник, снабженный ножом или лезвием. Маятник раскачивается благодаря подшипникам, которые зафиксированы на станине.

Испытуемый образец материала или продукта фиксируется напротив маятника, закрепленного в исходном положении. После всех этапов подготовки маятник освобождается с точки опоры и разрушает образец.

Специалисты центра Кипсал делают замеры углов вылета и заряда маятника по особой шкале. Полученную информацию обрабатывают и выявляют вязкость образца, а также количество работы, которая затрачивается на разрушение материала. После проведенных исследований делается заключение о свойствах материала и возможностях устранить его недостатки.

Источник

Кому и зачем нужны маятниковые коперы: востребованность и особенности

Редакция, Общество, 1:00, 18.06.2021

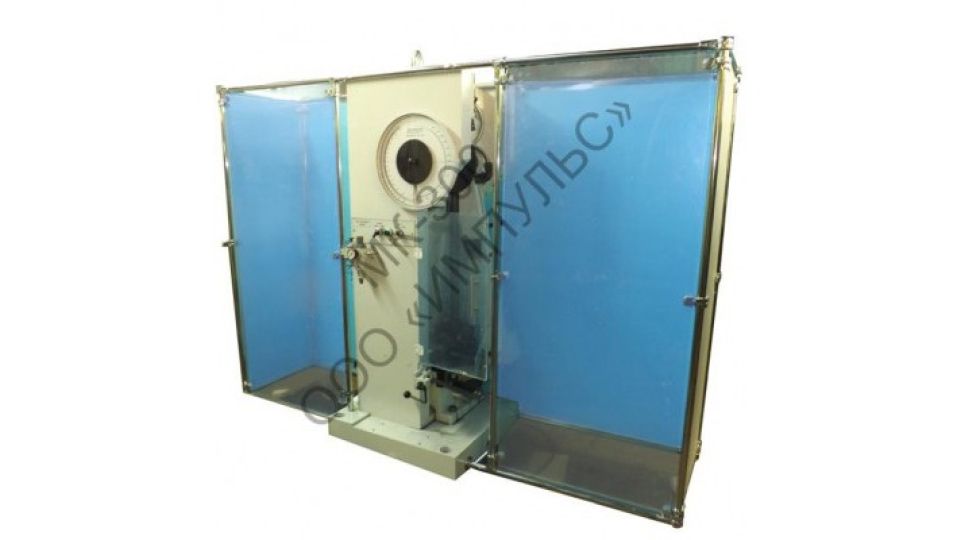

Маятниковый копер с пневматическим подъемом молота МК-300 – востребованное в настоящее время оборудование. Какими особенностями оно обладает

Каждый ответственный производитель, который собирается отправить на продажу приборы или бытовую технику, обязан протестировать свою продукцию на исправность и выносливость. Данное исследование можно легко провести благодаря маятниковому копру. В основном такие исследования проводятся в лабораториях на предмет качества, реализуется технический контроль. Лаборатории, как правило, располагаются на производственных предприятиях или в технических организациях.

Маятниковый копер позволяет узнать такие параметры: выносливость и качество пластиковых материалов, а также сплавов. Именно при использовании маятникового копра можно узнать все необходимые технические свойства: сила энергии разрушения, какой степени возможна сила в сопротивлении ударному воздействию. Еще вы сможете проверить, есть ли ударный изгиб. Для того чтобы данные были точными, применяются современные компьютерные технологии. Уровень защиты от преднамеренных изменений достаточно высок.

Главные качества маятниковых копров:

Одним из самых востребованных является копер маятниковый МК-300. Он зарекомендовал себя с положительной стороны. Маятниковый копер с пневматическим подъемом молота серии МК-300, как правило, используется для проведения физико-механических испытаний. Данное устройство разработано по всем стандартам ГОСТ. В основном испытания на нем проводятся с целью определения ударной вязкости по методу Шарпи. Все результаты исследований фиксируются на микропроцессоре пульта оператора. Многие учреждения и организации, а также лаборатории используют именно такой вид маятника благодаря точности его данных.

Благодаря наличию микропроцессорного пульта можно программировать необходимые параметры испытания и производить математическую обработку результатов исследования. Все полученные данные можно выводить при помощи таблиц и графиков на пульт оператора. Сведения сохраняются автоматически. При необходимости вы можете подключить специализированное программное обеспечение для анализа и статистики данных.

Компания ООО «Импульс» занимается проведением исследований на протяжении 15 лет. Главной отличительной чертой компании является то, что она не просто проводит исследования, а также занимается собственным производством. Компания предоставляет услуги по проведению исследований в различных температурных условиях, при помощи маятниковых копров.

Особым спросом пользуются исследования с применением маятникового копра с пневматическим подъемом молота серии МК-300. Благодаря автоматизации и наличию качественного оборудования все исследования характеризуются высокой точностью. Оборудование предназначено для того, чтобы исследовать образцы пластмасс, цветных металлов, резины и других материалов на предмет выявления у них изгибов, усадки, повреждений, устойчивости, выносливости, морозостойкости и других важных параметров.

Все нюансы исследований обсуждаются с заказчиком индивидуально. Также при необходимости ваша техника может получить полное сервисное обслуживание и ремонт. Если вы заинтересованы в получении качественных результатов, вам стоит серьезно отнестись к своему выбору.

Источник

Маятниковый копер

Маятниковый копер — прибор, с помощью которого проводятся лабораторные испытания материалов на ударную вязкость. Суть испытания заключается в том, что боек с определённым весом, вращаясь вокруг неподвижной оси, с определенной высоты падает на испытываемый образец, после чего совершает обратное маятниковое движение, которое фиксируется на специальной шкале.

Содержание

Виды испытаний на маятниковом копре

Классификация испытаний материалов на ударную вязкость:

Испытания образцов из металлов и сплавов на двухопорный изгиб по методу Шарпи

Метод ISO 179 подразделяется на ISO 179/1C (образец с надрезом) и ISO 179/2D (образец без надреза).

От метода испытания образцов по Изоду метод Шарпи отличается способом установки испытуемого образца. Испытания образцов из металлов и сплавов на двухопорный изгиб по методу Изода[править]

Испытание по методу Изода рекомендуется для определения ударной прочности многоугольных образцов с надрезом. Это стандартный метод для испытания пластиков. Полученные результаты испытаний по методу Изода используются в качестве справочной информации для сравнения ударных вязкостей различных материалов.

Метод ISO 180 подразделяется на ISO 180/1A (образец 80 х 10 х 4 мм. с надрезом) и ISO 180/1O (перевернутый образец 80 х 10 х 4 мм. – без надреза).

Испытания образцов из металлов при пониженных температурах

Испытания металлов проводятся серийно в условиях постепенно понижаемой температуры — опыты на ударный изгиб делаются до перехода образца в хрупкое состояние. Такие испытания не проводятся на образцах чугуна, литых сплавах алюминия и магния, так как эти металлы уже при статических нагрузках демонстрируют сопротивление отрыву.

Для постепенного понижения температуры при испытании образцов используются охлаждающие смеси: сухая углекислота (-70 С), жидкий воздух (-183 С), жидкий азот (-195 С), жидкий водород (-252 С). По минимальной температуре потери материалом ударной вязкости определяется качество металла — чем ниже его критическая температура хрупкости, тем выше сопротивляемость хрупкому разрушению.

Характеристики

Основные характеристики копровых маятников:

Применение

Маятниковые копры используются для проведения тестовых и контрольных испытаний в научно-исследовательских и образовательных учреждениях, на предприятиях и в лабораториях, отделах технического контроля работы предприятий и качестве продукции из неметаллических материалов и т.д.

Источник

Устройство и принцип действия маятникового копра МК-30А

Маятниковый копер МК-30А (рис.3.7) предназначен для динамических испытаний металлов и сплавов на ударный изгиб. Техническая характеристика МК-30А:

1. Наибольший запас маятника 300 Дж

2. Допустимые потери энергии ±10 Дж

3. Число ступеней запаса энергии 150Дж

4. Цена деления шкалы 2 Дж

Рис. 3.7. Общий вид маятникового копра МК 30-А

Работа, затраченная на разрушение образца, рассчитывается по шкале 7, которая отградуирована на все запасы энергии и имеет две стрелки 8 (рабочую и контрольную). Рабочая стрелка позволяет проверить угол подъема маятника а, контрольная стрелка приводится в движение от рабочей стрелки и фиксирует конечный угол подъема р. Перед испытанием каждого последующего образца контрольную стрелку устанавливают в исходное положение вращением головки 10. Для сокращения свободных колебаний маятника после разрушения образца копер снабжен ленточным тормозом. Для улавливания осколков при разрушении образца 13 предусмотрены ограждения зоны перемещения маятника.

Величина работы, деформации и разрушения определяется разностью, потенциальной энергий маятника в начальный (после подъема на угол α) и конечный (после взлета на угол β) моменты испытания:

· Шкала копра проградуирована в единицах работы, если угол подъема маятника α фиксирован.

· Точность определения работы излома тем выше, чем меньше превышение запаса работы маятника над работой деформации и разрушения образца. Нужно стремиться, чтобы угол β после разрушения образца был не большим.

Рис. 3.8. Схема ударного испытания на изгиб на маятниковом копре

Ударные испытания, как и статические, можно проводить при отрицательных и повышенных температурах. Методика этих испытаний регламентирована стандартами. По ГОСТ 9455-78 динамический изгиб при отрицательных температурах проводят с использованием тех же образцов, что и при комнатной. Образец выдерживают в жидком хладогенте не менее 15 минут при температуре на 2-6°С ниже заданной, затем вынимают из ванны, устанавливают на копер и немедленно испытывают.

Аналогичная методика используемая при высокотемпературных испытаниях (ГОСТ 9454-78). Предварительный нагрев образцов рекомендуется вести в муфельных печах, при необходимости в нейтральной атмосфере, перегревая образец относительно заданной температуры на 3-5°С в зависимости от ее абсолютной величины. При этом, время установки образца с момента выемки из него до удара маятника должно быть не больше 3-5с.

3.6. Порядок проведения работы:

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций.

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим.

Источник

Копры маятниковые

Инновационное оборудование для определения физико-механических свойств материалов

Копры маятниковые КМ-выпускаются в соответствии с ГОСТ 10708-82 и предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятника от 150 до 800 Дж.

Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.

Протяжные станки МИК-Б и Проектор Шарпи ПШ-50

Машины для изготовления концентраторов «МИК», в механическом и электрогидравлическом исполнении, предназначены для изготовления U- и V-образных концентраторов по методу Шарпи. Пуансон матрицы, выполнены из высокопрочной режущей стали, позволяющей производить до 20000 образцов без замены. Современные технологии, примененные в конструкции машины, обеспечивают высокую точность изготовления образцов и долговечность машины.

Проектор Шарпи ПШ-50 предназначен для визуального контролирования точности выполнения концентратора на металлических образцах, изготовленных по ГОСТ 9454. Проектор позволяет определить тип концентратора и правильность его выполнения по установленному на экран шаблону.

Копер маятниковый ИКМ-450-А предназначен для измерения энергии разрушения образцов металлов, сплавов в соответствии с методикой ГОСТ 9454 при проведении механических испытаний на двухопорный ударный изгиб с номинальным значением потенциальной энергии 450 Дж.

Копер типа ИКМ-А оснащен автоматизированной системой управления испытанием.

Преимущества маятниковых копров

Широкий диапазон измерения

Копры маятниковые предназначены для проведения испытаний материалов на двух и одноопорный ударный изгиб. Копры представлены модификациями, отличающимися степенью автоматизации процесса испытаний и запасом максимальной потенциальной энергии маятников в диапазоне от 1 до 800 Дж, что позволяет оценивать ударную вязкость материалов в широком диапазоне.

В зависимости от степени автоматизации для управления маятниковыми копрами применяются пульты управления с эргономически расположенными кнопками или упрощенный (легко осваиваемый) интерфейс лицензированного программного обеспечения, устанавливаемого на персональный компьютер. Индикация значений разрушающей потенциальной энергии отображается на большом аналоговом универсальном циферблате или на цифровом дисплее ПК.

Автоматизация процессов обработки результатов испытаний позволяет значительно увеличить точность измеряемых и рассчитываемых характеристик, практически исключить субъективную ошибку оператора. Автоматическая подача и центрирование охлажденных образцов непосредственно на опорах позволяет уменьшить градиент изменения температуры образца, повысить скорость проведения испытаний группы образцов, повышает уровень безопасности оператора.

Модификации маятниковых копров

Скачать каталог оборудования в PDF

КМ (Исп. 2)

Технические характеристики маятниковых копров

Копры маятниковые выпускаются в соответствии с ГОСТ 10708-82 и делятся на несколько типов:

Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.

В основной комплект поставки копра маятникового входит: непосредственно копер, сменные маятники, комплект регулировочных пластин, шаблон (55 мм с V-образным концентратором), защитное ограждение (в зависимости от модификации), шестигранный ключ, фундаментные болты, комплект технической документации на русском языке и свидетельство о первичной поверке.

Маятниковые копры компании «Метротест» внесены в Государственный реестр средств измерений России под № 62492-15 и Республики Казахстан № KZ.02.03.08025-2018/62492-15.

Модели маятниковых копров отличаются максимальным запасом потенциальной энергии маятников, скоростью маятника в момент удара, способом управления копром, отображением параметров испытаний, габаритными размерами и массой.
