Для чего нужен микровинт в микроскопе

Устройство микроскопа, строение микроскопа

В микроскопе различают механическую и оптическую части. Механическая часть представлена штативом (состоящим из основания и тубусодержателя) и укрепленным на нем тубусом с револьвером для крепления и смены объективов. К механической части относятся также: предметный столик для препарата, приспособления для крепления конденсора и светофильтров, встроенные в штатив механизмы для грубого (макромеханизм, макровинт) и тонкого (микромеханизм, микровинт) перемещения предметного столика или тубусодержателя.

Оптическая часть представлена объективами, окулярами и осветительной системой, которая в свою очередь состоит из расположенных под предметным столиком конденсора Аббе и встроенного осветителя с низковольтной лампой накаливания и трансформатором. Объективы ввинчиваются в револьвер, а соответствующий окуляр, через который наблюдают изображение, устанавливают с противоположной стороны тубуса.

Рисунок 1. Устройство микроскопа

К механической части относится штатив, состоящий из основания и тубусодержателя. Основание служит опорой микроскопа и несет всю конструкцию штатива. В основании микроскопа находится также гнездо для зеркала или встроенный осветитель.

В большинстве современных микроскопов фокусировка осуществляется путем вертикального перемещения предметного столика с помощью макро- и микромеханизма при неподвижном тубусодержателе. Это позволяет установить на тубусодержатель различные насадки (микрофото и т.п.). В некоторых конструкциях микроскопов, предназначенных для работы с микроманипулятором, фокусировка осуществляется вертикальным перемещением тубусодержателя при неподвижном предметном столике.

Рис. 2. Револьверный держатель объективов

Существуют различные взаимозаменяемые конструкции участка тубуса, несущего окуляры (прямой и наклонный) и различающиеся по количеству окуляров (окулярные насадки):

Помимо тубусодержателя с тубусом к механической части микроскопа относятся:

Источник

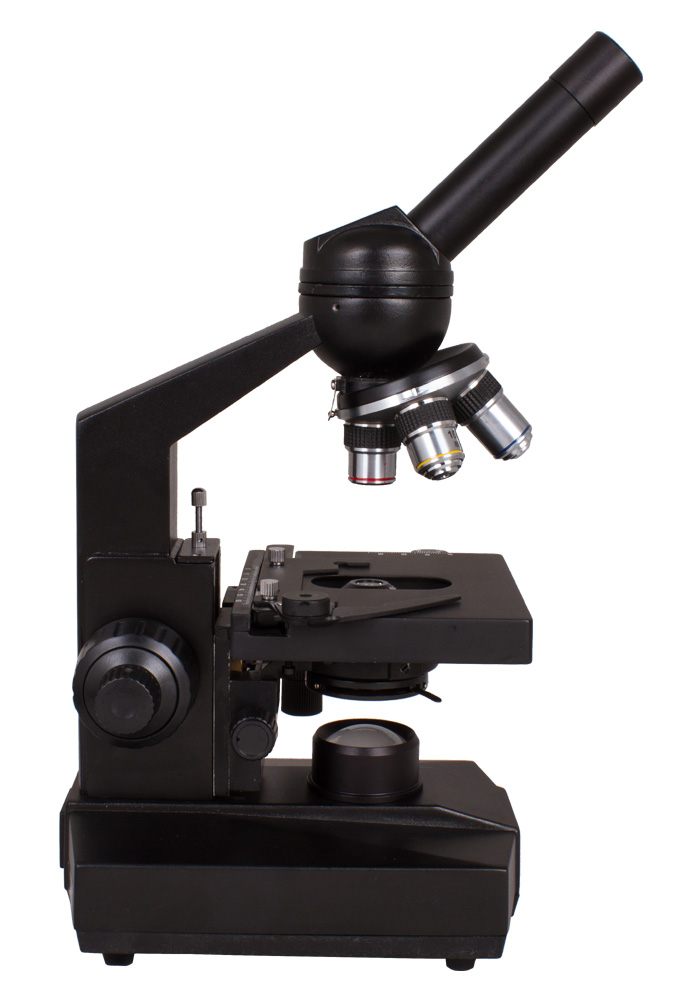

Макровинт и микровинт микроскопа – что это такое?

Микроскоп – это множество мелких элементов, которые, работая вместе, позволяют изучать окружающий мир на значительном увеличении (до 2000 крат). В конструкции микроскопа принято выделять несколько частей: оптическую, осветительную и механическую. Оптическая – это окуляры и объективы, осветительная – источник освещения и дополнительные компоненты, механическая – связующие их узлы. Вот, что входит в механическую часть микроскопа: микровинт и макровинт (отвечают за фокусировку), предметный столик (на нем размещают микропрепараты), штатив (удерживает основание и тубус микроскопа). В этой статье мы подробнее осветим элементы фокусировки.

Макро- и микровинт микроскопа нужны для регулировки расстояния между объективом и микропрепаратом, размещенным на предметном столике. В зависимости от модели микроскопа они могут перемещать или тубус, или предметный столик. Макрометрический винт (макровинт) отвечает за грубую фокусировку, с его помощью производится предварительная настройка оптики. Микрометрический винт (микровинт) нужен для точной настройки резкости. Чаще всего его устанавливают только в лабораторные и профессиональные микроскопы, так как для домашних исследовании его возможности чрезмерны. Кроме того, микровинт – одна из самых легко повреждаемых частей микроскопа, и его не рекомендуется использовать для грубой настройки.

В нашем интернет-магазине вы найдете микроскопы как с грубой, так и с точной фокусировкой. Выбрать подходящую модель вам помогут наши консультанты. Звоните или пишите!

4glaza.ru
Февраль 2019

Использование материала полностью для общедоступной публикации на носителях информации и любых форматов запрещено. Разрешено упоминание статьи с активной ссылкой на сайт www.4glaza.ru.

Производитель оставляет за собой право вносить любые изменения в стоимость, модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.

Источник

Какую функцию выполняют зажимы на микроскопе

Для чего нужны зажимы в микроскопе? Наверняка этим вопросом не раз задавался каждый, кому приходилось видеть это устройство. Микроскоп – достаточно сложный прибор, в составе которого множество механизмов, больших и маленьких элементов. Каждый из них выполняет свои функции, нельзя сказать, какие из них более важны, а какие – менее. То же самое касается и зажимов.

Для чего служит зажим в микроскопе

Каждая деталь в приборе играет определенную роль. Например, без окуляра невозможно провести необходимые исследования и наблюдения. Без подсветки нельзя использовать микроскоп в темных помещениях. С помощью системы фокусировки осуществляется подстройка резкости изображения. На предметном столике размещают препараты. А какую функцию выполняют зажимы на микроскопе? Все очень просто. Исходя из их названия, становится понятным, что зажимы удерживают препараты в неподвижности. Это очень важно для чистоты любого эксперимента. После того, как препарат устанавливают на предметном столике, его обязательно закрепляют зажимами.

4glaza.ru
Апрель 2020

Использование материала полностью для общедоступной публикации на носителях информации и любых форматов запрещено. Разрешено упоминание статьи с активной ссылкой на сайт www.4glaza.ru.

Производитель оставляет за собой право вносить любые изменения в стоимость, модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.

Источник

ТЕМА 1. УСТРОЙСТВО МИКРОСКОПА. ВИДЫ МИКРОСКОПИИ

Цель работы: изучить устройство светового биологического микроскопа и освоить правила работы с ним. Ознакомиться с различными видами микроскопии.

Материалы, реактивы, оборудование: микроскоп; бактериологические петли; предметные стекла.

1.1. Устройство микроскопа

1. Оптическая часть: окуляр, объектив, конденсор Аббе, осветительный прибор (зеркальце).

2. Механическая часть: штатив, основание, предметный столик, тубусодержатель, макровинт, микровинт (рис. 1).

Механическая часть микроскопа.

Штатив имеет основание в виде подковы и колонку (тубусодержатель) в форме дуги. К нему примыкают коробка механизмов, система зубчатых колес для регуляции положения тубуса. Система приводится в движение вращением макрометрического и микрометрического винтов.

Макрометрический винт (кремальера, зубчатка, макровинт) служит для предварительной ориентировочной установки изображения рассматриваемого объекта.

Микрометрический винт (микровинт) используют для последующей четкой установки на фокус. При полном повороте микровинта труба передвигается на 0,1 мм (100 мкм).

Оптическая часть микроскопа состоит из основного оптического узла (объектив и окуляр) и вспомогательной осветительной системы (зеркало и конденсор). Все части оптической системы строго центрированы относительно друг друга.

Во многих современных микроскопах зеркало и конденсор заменены вмонтированным в прибор регулируемым источником света.

Под конденсором располагается кольцевидный держатель для светофильтров (обычно к микроскопу прилагаются синее и белое матовые стекла). При работе с искусственным источником света светофильтры создают впечатление диезного освещения, что делает микроскопирование менее утомительным для глаз.

Хроматическая аберрация возникает при прохождении через линзу пучка лучей с различной длиной волны. Преломляясь по- разному, лучи пересекаются не в одной точке. Сине-фиолетовые лучи с короткой длиной волны преломляются сильнее, чем красные с большей длиной волны. Вследствие этого у бесцветного объекта появляется окраска.

Объективы, устраняющие хроматическую аберрацию и для вторичного спектра, называют апохроматами. В их составе может быть от 1 до 12 линз. Линзы апохроматов для лучей коррекции вторичного спектра делают из плавикового пата, каменной соли, квасцов и других материалов. Апохроматы дают возможность устранить окрашивание объекта и получить одинаково резкое изображение от лучей разного цвета. Максимального эффекта при работе с апохроматами можно достичь только при их сочетании с компенсационными окулярами, возмещающими оптические недостатки объективов. В компенсационных окулярах хроматическая ошибка противоположна хроматической ошибке объектива, и в результате хроматическая аберрация микроскопа оказывается почти полностью компенсированной.

Объективы бывают сухие и погружные (иммерсионные). При работе с сухими объективами между фронтальной линзой объектива и объектом исследования находится воздух. Оптический расчет иммерсионных объективов предусматривает их работу при погружении фронтальной линзы объектива в жидкую однородную среду. При работе с сухим объективом вследствие разницы между показателями преломления стекла (1,52) и воздуха (1,0) часть световых лучей отклоняется и не попадает в глаз наблюдателя (рис. 2).

Рис. 2. Ход лучей в сухой и иммерсионной системах: I-V- лучи света

При работе с иммерсионным объективом необходимо поместить между покровным стеклом и линзами объектива кедровое масло, показатель преломления которого близок к показателю преломления стекла (табл. 1).

Таблица 1. Показатели преломления некоторых соединений

Источник

ГК «Униконс»

Продвижение и реализация комплексных пищевых добавок, антисептиков и др. продукции.

«Антисептики Септоцил»

Септоцил. Бытовая химия, антисептики.

«Петритест»

Микробиологические экспресс-тесты. Первые результаты уже через 4 часа.

«АльтерСтарт»

Закваски, стартовые культуры. Изготовление любых заквасок для любых целей.

3. МИКРОСКОП И ТЕХНИКА МИКРОСКОПИРОВАНИЯ

Микроскопы, дающие увеличение в сотни (све­товой) или тысячи (электронный) раз, используют для изучения морфологии и строения микроорганизмов. Про­изводственные микробиологические лаборатории снабже­ны световыми микроскопами различных типов отечест­венного и импортного производства. Преимущество за бинокулярными микроскопами с автономной подсветкой и полным набором основных и дополнительных оптиче­ских систем.

3.1. СВЕТОВОЙ МИКРОСКОП

Микроскоп состоит из механической и оптиче­ской частей (см. рис. 2)

К механической части микроскопа относят штатив, который состоит из подставки (башмак) 9, придающей прибору устойчивость, и тубусодержателя.

К тубусодержателю 12 прикреплены:

Тубус 14, имеющий у различных моделей современных микроскопов конструктивные отличия.

В нижней части тубуса находится револьверный меха­низм 18 – вращающийся диск с гнездами для объективов, состоящий из двух пластин. Верхняя из них закреплена на­глухо, а нижняя с отверстиями и резьбой для объективов свободно передвигается, причем центрировка ввинченного в отверстие объектива фиксируется защелкивающейся пру­жинкой, попадающей в соответствующую прорезь.

Рис.2

Общий вид (а) и схема (б) микроскопа:

1 – микрометрический винт; 2 – макрометрический винт; 3 – стопорный винт; 4 – центрировочный винт для установки препарата; 5 – пружинные клеммы; 6 – винт для укрепления тубуса; 7 – сто­порный винт конденсора; 8 – рукоятка перемещения диафрагмы; 9 – башмак микроскопа; 10 – ко­роб­ка с микромеха­низмом; 11 – кронштейн конденсора; 12 – тубусодержатель; 13 – окуляр;
14 – наклонный тубус; 15 – призма; 16 – головка тубусодержателя; 17 – винт для фиксации револьвера; 18 – револьвер на салазках; 19 – объективы; 20 – пред­метный столик; 21 – конденсор; 22 – апертурная диафрагма; 23 – зеркало.

Предметный столик 20, круглый или прямоугольный с отверстием в центре для прохождения света. Столик можно передвигать при помощи винтов 4 в двух взаимно перпендикулярных направлениях. Для закрепления пре­парата на столике имеются специальные зажимы 5 раз­ной конструкции.

Механизм для передвижения тубуса вверх-вниз состо­ит из двух основных узлов – макро- 2 и микрометриче­ского 1 винтов.

Макрометрический винт (кремальера) служит для бы­строго поднятия и опускания тубуса при грубой настрой­ке. Один оборот зубчатого колеса позволяет перемещать тубус на 20 мм вверх или вниз.

Микрометрический винт предназначен для передви­жения тубуса при тонкой настройке и просматривания препарата в глубину. Полный оборот ведущего колесика продвигает тубус на 0,1 мм. Барабан винта разделен на 50 делений, каждое деление равно 0,002 мм.

Оптическая часть микроскопа состоит из осветитель­ного устройства, окуляров и объективов.

Осветительное устройство состоит из конденсора, ирис-диафрагмы и осветителя (или плосковогнутого зеркала).

Конденсор 21 применяют для концентрирования отра­женных зеркалом лучей света, фокус которых должен на­ходиться в плоскости препарата. Он состоит из двух линз, заключенных вместе с ирис-диафрагмой в общую цилин­дрическую оправу. Верхняя линза в конденсоре плоско­выпуклая, нижняя – двояковыпуклая. Весь конденсор можно пере­двигать вверх и вниз при помощи особого вин­та. При поднятии и опускании конденсора меняется угол сходимости лучей, в результате меняется и интенсивность освещения: при поднятом конденсоре – освещение ярче, при опущенном – слабее.

Под конденсором помещена апертурная (ирисовая) диафрагма 22. Ирис-диафрагма состоит из нескольких подвижных сегментов, сдвигаемых и раздвигаемых при помощи рычажка 8. Диафрагма установлена перед ниж­ней линзой конденсора и позволяет также регулировать освещение. Изменяя диаметр отверстия, через которое проходит пучок света, регулируют интенсивность освеще­ния поля зрения.

Если апертура конденсора меньше апертуры рабочего объектива, то из-за слабого потока света возможности лин­зы объектива задействованы не полностью. Если апертура конденсора больше апертуры рабочего объектива, что ха­рактерно для объективов малого увеличения, то уменьша­ют диаметр отверстия ирисовой диафрагмы конденсора.

Зеркало 23 подвижно закреплено под конденсором на особом рычажке, при помощи которого оно может быть установлено в любой плоскости. Одна его поверхность пло­ская, другая – вогнутая. При работе с конденсором ис­пользуют плоскую, без конденсора – вогнутую поверх­ность зеркала. При дневном свете пользуются плоской сто­роной зеркала, при искусственном свете – вогнутой.

При микроскопировании существенное значение име­ет освещение исследуемого объекта. Освещение чаще уста­навливают по методу Келлера.

При работе со встроенными стационарными осветите­лями правила настройки подробно изложены в инструк­циях по эксплуатации микроскопов.

Окуляр 13 вставляют в верхнюю часть тубуса. Увели­ченное объективом изображение дополнительно увеличи­вается окуляром, но новых деталей структуры при этом не наблюдается. Обычно окуляр состоит из двух плоско­выпуклых линз – глазной и собирательной, – обращен­ных своими выпуклыми поверхностями вниз к объекти­ву. Линзы заключены в общую металлическую трубку, между линзами находится диафрагма поля зрения мик­роскопа. У современных биологических микроскопов имеются окуляры с увеличениями в 7, 8, 10 и 15 раз. Размер увеличения указан на верхней оправе.

Объектив – основная часть оптической системы мик­роскопа, дающая увеличенное изображение предмета. Объ­ектив состоит из нескольких линз, помещенных в метал­лическую трубку и закрепленных канадским бальзамом. На верхней части трубки имеется резьба, при помощи ко­торой объектив ввинчивается в гнездо револьверной пла­стинки. Самая нижняя плосковыпуклая линза объекти­ва, обращенная к предмету, называется фронтальной; именно она позволяет получать увеличение, а остальные линзы только устраняют оптические недостатки изобра­жения (сферическую и хроматическую аберрацию); чем больше кривизна фронтальной линзы и меньше ее разме­ры, тем большее увеличение предмета дает объектив. Изо­бражение предмета обратное.

Современные биологические микроскопы обычно снаб­жены объективами с увеличением в 8, 10, 20, 40, 60 и 90 раз. Эти цифры указаны на объективе. При работе с объективами, увеличивающими в 60, 90 и более раз, фрон­тальная линза погружается в жидкость.

Важно получить не только увеличенное, но и четкое изображение исследуемого объекта.

Четкость изображения зависит от разрешающей спо­собности микроскопа, которую понимают как минималь­ное расстояние между двумя точками, при котором они видны раздельно. Разрешающая способность микроскопа зависит от числовой апертуры и длины волны используе­мого света.

Повысить разрешающую способность микроскопа мож­но за счет применения более коротких лучей света или, что более доступно, за счет приближения показателя пре­ломления среды, граничащей с линзой, к аналогичному показателю стекла. С этой целью прослойку воздуха меж­ду линзой объектива и предметным стеклом замещают спе­циальной жидкостью с показателем преломления, близким к показателю преломления стекла. Особенно это необхо­димо при использовании объективов большого увеличе­ния (60×, 90×) с фронтальными линзами малой площади.

Рис. 3

Ход лучей в сухом (а), водно- (б) и масляно-иммерсионном (в) объективе:

п – показатель преломления; РО – препарат; f – фронтальная линза объекти­ва; d – покровное стекло.

Показатель преломления стекла и воздуха составляет соот­ветственно 1,52 и 1,0, поэтому в качестве иммерсионных жидкостей, создающих оптически однородную среду меж­ду предметным стеклом и линзой объектива, чаще всего при­меняют кедровое масло
(п = 1,5), глицерин (п = 1,4), воду (n = 1,3). Ход лучей света при использовании обычного су­хого и иммерсионного объективов показан на рисунке 3.

Объективы для масляной иммерсии обозначают « МИ», водной – «ВИ».

Общее увеличение, даваемое системой объектива и окуляра, равно произведению увеличений окуляра и объ­ектива. Например, при окуляре 15× и объективе 40× уве­личение будет: 15 × 40 = 600 раз.

При работе с сильными объективами толщина покров­ного стекла не должна превышать 0,15– 0,18 мм ввиду ма­лого рабочего расстояния.

Под рабочим расстоянием объектива понимают рас­стояние от плоскости фронтальной линзы до изучаемого объекта при нахождении последнего в фокусе. Чем боль­ше увели­чение объектива, тем меньше рабочее расстоя­ние и поле зрения.

На корпусе объектива обозначена его увеличивающая способность (8×, 20×, 40×, 90×) и числовая апертура.

Числовая апертура А отражает количество света (рис. 4), попадающего в линзу.

Величина ее определяется по формуле

где А – числовая апертура линзы; п – показатель пре­ломления среды, граничащей с линзой; и – половина отверстного угла a.

Рис.4

Схема хода лучей при разном значении угла a:

А – объект; О – объектив; и – половина отверстного угла.

Микроскопы необходимо хранить под чехлами или кол­паками для защиты от пыли. Удобно пользоваться чехла­ми из полиэтилена; не следу­ет оставлять микроскоп под солнечными лучами или в те­плом месте, так как может размягчиться клей, которым склеены линзы.

В комнате, где установлен микроскоп, не должно быть паров кислот и водяных паров. При переносе микроскоп следует брать только за тубусодержатель и следить за тем, чтобы окуляр не выпал из тубуса.

Для наружной очистки оптики применяют смоченные спиртом мягкие ткани, лучше фланель, не оставляющие после себя волокон. Использование ксилола и бензина для этих целей может привести к расклеиванию линз.

3.1.1. ДОПОЛНИТЕЛЬНЫЕ ОПТИЧЕСКИЕ СИСТЕМЫ

Фазово-контрастное устройство. Устройство включа­ет в себя: а) фазовую пластинку – расположенный в зад­ней фокальной плоскости объектива прозрачный диск, на поверх­ность которого напылено кольцо из металлов (фа­зовое кольцо); б) кольцевую диафрагму – помещенную под конденсором светонепроницаемую пластину с прозрач­ным кольце­вид­ным участком.

Световая волна при прохождении через живую клетку отстает по фазе приблизительно на 1/4 длины волны и до­полнительно сдвигается еще на 1/4 после прохождения через фазовую пластинку. Ход лучей в фазово-контрастном устройстве показан на рисунке 5. Сдви­нутые по фазе после прохождения через фазовую пластинку лучи либо совпадают и скла­ды­ваются с прямыми лучами, идущими мимо объекта, либо оказываются в противофазе. В пер­вом случае исследуемый объект виден как светлый на тем­ном фоне, а во втором – как темный на светлом фоне.

Рис.5

Схема хода лучей при использовании фазово-контрастного устройства:

1 – кольцевая диафрагма; 2 – кон­денсор; 3 – объект; 4 – объек­тив; 5 – фазовая пластинка.

Рис.6

Фазово-контрастное устройство КФ-4:

1 – конденсор; 2 – револьверный диск с набором кольцевых диа­фрагм; 3 – центрировочные винты; 4 – вспомогательный окуляр; 5 – на­бор фазовых объективов.

В микробиологии широко применяют фазово-контра­стное устройство КФ-4 (рис. 6) (объект виден темным на светлом фоне). Последовательность перехода к работе с фазово-контрастным устройством следующая.

При работе с другими объективами устанавливают со­ответствующие диафрагмы.

Темнопольный конденсор. При темнопольной микро­скопии используют специ­альный конденсор с затемнен­ной центральной частью, поэтому в плоскость объекта идут только боковые лучи, отраженные от внутренних зер­кальных поверхностей конденсора. Лучи направлены под таким углом, что не попадают в линзу объектива, и поэто­му поле зрения выглядит темным (рис. 7). Та часть лучей, которая попадает на объект, отражается в линзу объекти­ва, что позволяет видеть светлое изображение объекта на темном фоне.

Рис.7

Ход лучей в темнопольных конденсорах:

а – параболоид-конденсор; б – кардиод-конденсор;
1 – объектив; 2 – иммерсионное масло; 3 – препарат;
4 – зер­кальная поверхность; 5 – диафрагма.

Чтобы перейти к методу темнопольной микроскопии, поступают следующим образом.

Приступая к работе с микроскопом, проверя­ют состояние конденсора: он должен быть поднят до уров­ня предметного столика, диафрагма открыта. Приподняв тубус микро­скопа, устанавливают объектив с наимень­шим увеличением (8×, 10×); глядя в окуляр, при помощи зеркала добиваются полного освещения поля зрения. За­тем на исследуемый препарат наносят каплю кедрового масла (или его заменителя), помещают препарат на пред­метный столик, поворотом револьвера устанавливают им­мерсионный объектив. (Чтобы избежать соприкосновения объектива со столиком, тубус следует держать приподня­тым.) Под контролем глаза (смотреть сбоку) фронтальную линзу объектива легким поворотом макрометрического винта погружают в каплю иммерсионного масла и, на­блюдая в окуляр, осторожно поднимают тубус до види­мости препарата. Затем легкими поворотами микромет­рического винта (вперед-назад) регулируют четкость изо­бражения.

При смене препарата тубус микроскопа поднимают, препарат снимают с предметного столика и, если исследо­вание проводилось с иммерсионной системой, фронталь­ную линзу объектива тщательно очищают от масла, про­терев салфеткой, смоченной спиртом.

В конце работы тубус приподнимают макровинтом, револьвер переводят в нейтраль­ное положение, масло с линзы осторожно снимают мягкой хлопчатобумажной тканью. Микро­скоп убирают в деревянный футляр или накрывают стеклянным колпаком (лучше из цветного стекла) для защиты от света.

Микроскопированием определяют морфологические особенности микроорганизмов, их тинкториальные свой­ства, подвижность, наличие специальных структурных элементов (спора, капсула).

Приготовленные препараты «раздавленная капля» и «висячая капля» просматривают с объективами 20× или 40×.

Фиксированные окрашенные препараты микроскопируют вначале с объективом 40×, потом – с объективом 90×. В правильно окрашенном и хорошо промытом препарате поле зре­­ния остается светлым и чистым, а окрашенными оказываются клетки микро­орга­низмов.

Чтобы исследовать под микроскопом живые нефикси­рованные неокрашенные микроорганизмы, используют особые оптические системы: фазово-контрастное устрой­ство и темнопольный конденсор.

3.3. МЕТОДЫ ИССЛЕДОВАНИЯ МИКРООРГАНИЗМОВ В СВЕТЛОПОЛЬНОМ МИКРОСКОПЕ

Микроскопическое исследование микроорга­низмов проводят в живых или фиксированных окрашен­ных препаратах.

3.3.1. ПРИГОТОВЛЕНИЕ ПРЕПАРАТОВ

Приготовление живых препаратов. Микроскопия кле­ток в живом состоянии применяется главным образом для изучения их размеров, формы, структуры, подвижности, характера размножения, отношения клеток к различным химическим раздражителям. С этой целью наиболее часто готовят препараты «раздавленная капля» и «висячая кап­ля». Микроорганизмы в этих препаратах можно подвергать прижизненной окраске. Так как большинство используе­мых в микробиологии красителей токсичны, для прижиз­ненного окрашивания микроорганизмов их используют в очень малых концентрациях от 0,001 до 0,0001%. В препа­рате «висячая капля» микроорганизмы можно наблюдать в течение продолжительного времени – неделю и более.

«Раздавленная капля». Готовят предметные и покров­ные стекла для микроскопии. Они должны быть чистыми и хорошо обезжиренными, чтобы нанесенная на них кап­ля равномерно растекалась. Достигается это несколькими способами. Стекла можно прокипятить 15 мин в 1%-ном растворе соды или в мыльной воде, сполоснуть водо­про­вод­ной водой, поместить на 5–10 мин в слабую хлористоводо­родную кислоту и хорошо промыть дистиллированной во­дой. Можно также готовить стекла к работе, выдержав их предварительно 2 ч в концентрированной серной кислоте или хромовой смеси. После это­го промыть их в проточной воде, прокипятить в 2%-ном растворе щелочи в течение 10 мин, тщательно промыть проточной, а затем дистилли­рованной водой. Обезжиренные предметные стекла можно приготовить, используя для этой цели кусочек мыла, ко­торым необходимо натереть рабочую поверхность стекла, а затем тщательно вытереть ее сухой салфеткой. Чистые стекла поместить на хранение в сосуды с притертыми пробками в смеси равных объемов спирта и эфира или в 96%-ный спирт.

Затем для приготовления препарата на чистое и обез­жиренное предметное стекло бактериологической петлей или пастеровской пипеткой наносят каплю исследуемой культуры. Если микроорганизмы находились в суспензии (в жидкой питательной среде), их наносят непосредственно на предметное стекло. Если же материал взят с плот­ной питательной среды, тогда его вносят в нанесенную предварительно на предметное стекло каплю стерильной водопроводной воды, стерильного физиологического рас­твора или какой-либо жидкой питательной среды. Мож­но также из культуры, выращенной на плотной питатель­ной среде, предварительно приготовить суспензию мик­роорганизмов. Для этого в пробирку с микроорганизмами, выросшими на агаровой поверхности, вносят 4–5 см 3 сте­рильного физиологического раствора или водопроводной воды и, вращая про­бирку между ладонями, смывают мик­робные клетки с поверхности среды. Кроме того, можно в пробирку с 4–5 см 3 стерильной воды бактериологической петлей перенести 1–2 колонии исследуемых микроорга­низмов, выросших на агаре в чашке Петри.

На предметное стекло на край капли опустить ребром под углом 45° покровное стекло и, осторожно наклоняя, накрыть им каплю так, чтобы в ней не образовались пу­зырьки воздуха (рис. 8).

Каплю нужно брать такой величины, чтобы она запол­няла все пространство между покровным и предметным стеклами и не выступала за края покровного стекла. Если жидкость будет нанесена в избытке, ее необходимо уда­лить при помощи полосок фильтровальной бумаги.

Рис. 8

Схема приготовления препарата «раздавленная капля»:

а – вид сверху; б – вид сбоку; / – пред­метное стекло; 2 – покровное стекло.

«Висячая капля». Для приготовления препарата «ви­сячая капля» взять стекло со шлифованной лункой. Края лунки смазать вазелиновым маслом. На покровное стекло стерильно в центр нанести каплю исследуемого материала (см. рис. 9). Затем предметное стекло перевернуть лункой вниз и поместить на покровное стекло так, чтобы капля нахо­дилась в центре лунки, не сопри­касаясь с ее краями. Предметное стекло легонько прижать к по­кровному и перевернуть. В об­разовавшейся герметичной ка­мере капля не высыхает, что позволяет наблюдать за микро­организмами продолжительное время.

Рис.9

Схема приготовления препарата
«висячая капля»:

Приготовление фиксированных препаратов. Фиксированный окрашенный препарат микроорганизмов готовят в несколько этапов: приготовление мазка, высушивание его, фиксация и окрашивание.

Мазки готовят на чистых обезжиренных предметных стеклах из микробных суспензий или из культур, выра­щенных на плотных питательных средах. Если необходи­мо изучить естественное расположение микроорганизмов в колониях, выращенных на поверхности плотной пита­тельной среды или естественного субстрата, то готовят препарат-отпечаток.

Высушивают мазки или препараты-отпечатки при ком­натной температуре, так как высушивание при высокой температуре нарушает форму клеток.

На следующем этапе мазок фиксируют. При этом клет­ки прочно прикрепляются к поверх­но­сти стекла, повыша­ется их сродство к красителям и, наконец, клетки гибнут. Самый простой и распространенный способ фиксации – фиксация жаром, пригоден для наблюдения морфологии клеток, но не для изучения их строения, так как при воз­действии высоких температур структура клеток сущест­венно изменяется. Помимо жара, фиксацию можно про­водить химическими веществами (жидкостями и парами). Для этого исполь­зуют 96%-ный этиловый спирт (время фиксации 5–10 мин), смесь Никифорова, состоящую из абсолютного этилового спирта и эфира в соотношении 1:1 (10–15 мин), безводный метиловый спирт (3–5 мин), ацетон (5 мин), пары параформальдегида и др. Для дрожжей приоритетными являются химические методы фиксации.

Для химической фиксации микроорганизмов чаще всего используют следующие химические растворы:

Ледяная уксусная кислота. 10 см 3

Этиловый спирт, 96°. 60 см 3

Хранить жидкость следует в бутылках с притертой пробкой. Она может храниться длительное время, но луч­ше пользоваться свежеприготовленным раствором. Жид­кость Карнуа является хорошим фиксатором для изуче­ния строения бактерий. Экспозиция фиксации 15 мин.

Этиловый спирт, 96°. 1 часть

Для фиксации препарат погружают в стакан с жидко­стью на 15-20 мин, после чего вынимают и дают возмож­ность подсохнуть.

Этиловый спирт, 96°. 95 см 3

Для фиксации препарат погружают в стакан с жидко­стью на 15 мин, после чего выни­мают и дают возможность подсохнуть.

После фиксации препарат окрашивают. Большинство красок, применяемых в микробиологической практике, представляют собой соединения, чаще всего производные бензола и его гомологов, которые получают либо путем химического синтеза, либо из каменноугольной смолы. Они могут быть основными, кислыми и нейтральными. В лабораторных условиях можно быстро определить, ка­кой характер (кислый или основной) имеет водный рас­твор того или иного красителя. Для этого на фильтроваль­ную бумагу наносят каплю исследуемой краски. Так как фильтровальная бумага заряжена отри­цательно, то при основных свойствах краски вода растекается в виде бес­цветной зоны вокруг фиксированного пятна краски, при кислых – краска и вода растекаются одинаково. Основ­ные краски соединяются с веществами клетки, имеющи­ми кислые свойства, а кислые – с веществами с основ­ными свойствами. В практике микробиологических ис­следо­ваний чаще используются основные краски. Это объясняется тем, что большинство микроорганизмов не­сут на поверхности клетки отрицательный электрический заряд и в их цитоплазме преобладают вещества с кислы­ми свойствами. Исходя из сродства клеточных веществ к основным, кислым или нейтральным краскам, введены соответственно понятия «базофилия», «ацидофилия» и «нейтрофилия». Такое деление, однако, является относи­тельным, так как большинство клеточных веществ явля­ются амфотерными соединениями и в зависимости от зна­чения рН среды могут приобретать кислые, нейтральные или основные свойства.

В микробиологической практике наиболее употреби­тельными красками являются:

Использование разных красок, их концентрация и продолжительность воздействия на клетки обусловлива­ются особенностями выявляемых структур и свойствами красителей.

Процедура приготовления фиксированного окрашен­ного препарата. С помощью стерильной бактериологиче­ской петли или пипетки Пастера нанести на тщательно обез­жи­ренное предметное стекло каплю суспензии мик­роорганизмов. Материал с плотных питательных сред взять бактериологической петлей и внести его в каплю стерильной водопроводной воды, предварительно нанесен­ную на предметное стекло. Микробный материал равно­мерно тонким слоем растереть на площади 1,5–2 см 2 и высушить приготовленный мазок при комнатной темпе­ратуре.

После высушивания мазок зафиксировать в пламени горелки. Держа стекло мазком вверх, трижды провести его через пламя горелки. Во избежание перегрева микро­организмов время прямого воздействия пламени не долж­но превышать 3–4 с. Для лучшего сохранения морфоло­гических параметров клетки целесообразно использовать химические методы фиксации.

Препарат поместить мазком вверх на мостик из двух параллельных стеклянных палочек, соединенных резино­выми трубками и находящихся на стенках кюветы или кристаллизатора.

Подготовленный таким образом препарат окрасить по методике, соответствующей поставленной задаче. Высу­шить его на воздухе или легко промокнуть фильтроваль­ной бумагой. Края стекла и тыльную сторону тщательно протереть салфеткой или фильтровальной бумагой. Таким образом препарат готов к микроскопированию.

3.3.2. ОПРЕДЕЛЕНИЕ РАЗМЕРОВ КЛЕТОК МИКРООРГАНИЗМОВ

Клетки микроорганизмов измеряют под микроскопом с помощью окулярной линейки-микрометра или окуляр­ного винтового микрометра. Для измерения лучше ис­пользовать живые, а не фиксированные клетки, так как фиксация и окраска приводят к некоторому изменению истинных размеров клеток. Размеры клетки удобно оп­ределять с помощью фазово-контрастного устройства. Если клетки подвижны, препарат слегка подогревают или к капле исследуемой суспензии добавляют каплю 0,1%-ного водного раствора агара. Размеры клеток вы­ражают в микрометрах.

Объективный микрометр (объект-микрометр) – это металлическая пластинка с отвер­стием в центре. В отвер­стие вставлено стекло, на ко­торое нанесена линейка дли­ной 1 мм (рис. 10).

Рис. 10

Объективный микрометр
(вид под микроскопом)

Она разделена на 100 частей, т. е. деление объектив­ного микрометра соответствует 0,01 мм, или 10 мкм. Для определения цены деления окулярного микрометра объ­ективный микрометр помещают на столик микроскопа и фокусируют при малом увеличении. Изо­бражение линей­ки перемещают в центр поля зрения и только после этого меняют объектив на тот, при котором будут определяться размеры клеток. Перемещая столик микро­скопа и пово­рачивая окуляр устанавливают микрометры так, чтобы их шкалы были параллельны, и одна перекрывала дру­гую. Цену деления окулярного микрометра определяют по принципу нониуса, т. е. совмещают одно из делений шкалы окулярного и объективного микрометров и нахо­дят следующее их совмещение (рис. 11). Устанав­ливают, скольким делениям объективного микрометра соответст­вует одно деление окулярного микрометра.

Пример. Два деления объект-микрометра (20 мкм) со­ответствуют пяти делениям окуляр-микрометра. Следова­тельно, одно деление окуляр-микрометра равно 4 мкм (20:5).

Если теперь на столик микроскопа поместить препарат с клетками микроорганизмов и рассматривать его при том же увеличении, то можно измерить величину клетки. Для этого определяют, какому числу делений окулярной линей­ки соответствует величина измеряемого объекта, и умно­жают это число на цену деления окулярного микрометра.

Рис. 11

Совмещение измеритель­ных линеек в микроскопе
(принцип нониуса):

Окулярный микрометр (окуляр-мик­рометр) представляет собой круглую стек­лянную пластинку (рис. 12), в центре ко­торой выгравирована линейка длиной 5 мм. Линейка разделена на 50 частей. Окулярный микрометр вставляют в оку­ляр. Для этого вывинчивают глазную лин­зу окуляра, помещают на его диафрагму окулярный микрометр делениями вниз и завинчивают линзу.

Рис. 12

Окулярный микрометр
(в окуляре микроскопа)

Однако только с помощью окуляр-микрометра нельзя непосред­ственно измерить величину клетки, так как по­следние рассматриваются через объектив и окуляр, а де­ления линейки – только через верхнюю линзу окуляра. Поэтому, прежде чем приступить к измерению величины клеток, необходимо определить цену деления окулярного микрометра для данного увеличения микроскопа. Это де­лают с помощью объективного микрометра.

Винтовой окулярный микрометр (рис. 13) закрепляют на тубусе микроскопа, предварительно вынув окуляр. В оку­ляре винтового микрометра имеется неподвижная шкала с ценой деления 1 мм для определения размеров крупных объектов и подвижная стеклянная пластинка с перекрести­ем. Пластинка связана с микрометрическим винтом-ба­рабаном и перемещается вместе с перекрестием при его вращении. Для измерения длины клетки вращением мик­рометрического винта-барабана окулярного микрометра подводят перекрестие к концу клетки и отмечают деле­ние на барабане. Затем, вращая барабан, перемещают пе­рекрестие до другого конца клетки и вновь отмечают деле­ние на барабане. Определяют, скольким делениям микро­метрического винта-барабана соответствует длина клетки, и умножают полученное значение на цену деления бараба­на при данном увеличении микроскопа.

Рис. 13

Винтовой окулярный микрометр

Пример. Одно деление объективного микрометра, т. е. 10 мкм, соответствует X деле­ниям микрометрическо­го винта-барабана; следовательно, одно деление его при данном увеличении микроскопа равно 10:Х (мкм).

Цену деления барабана для каждого объектива опре­деляют с помощью объект-микрометра. С этой целью под­водят перекрестие к началу одного деления объективного микрометра и отмечают деление на барабане. Затем, вра­щая барабан, перемещают перекрестие до конца деления объективного микрометра и вновь отмечают деление на барабане. Определяют, скольким делениям микрометри­ческого винта-барабана соот­ветствует одно деление объ­ективного микрометра.

Для получения достоверных результатов необходимо измерить не менее 20–30 клеток. При определении разме­ров клеток округлых форм измеряют их диаметр, у кле­ток других форм – длину и ширину; указывают средние размеры клеток и пределы колебаний, т. е. минимальные и максимальные размеры.
