Для чего нужен шумоподавитель в автозвуке

Как избавиться от свиста в динамиках

Свистящий звук в динамиках раздражает, чтобы избавиться от этой проблемы нужно разобраться в причинах и устранить их.

Что может провоцировать:

1. Магнитола (Головное устройство, оно же ГУ).

1.1. Достань магнитолу
1.2. Если Pioneer — попробуй тонким проводом замкнуть корпус ГУ и внешнюю «юбку» RCA-разъема. Если фон пропадет — неси ГУ в сервис (менять сгоревший предохранитель линейных выходов). И больше не «перетыкай» межблоки при включенном ГУ\усилителе. Кстати, такое возможно и при кратковременном КЗ выходов усилителя.
1.3. Проверь надежность подключения DIN-разъема (и вообще всех разъемов ГУ).
1.4. Попробуй отключить антенну.
1.5. Проложи любым подходящим проводом плюс и минус на ГУ с аккумулятора напрямую.
1.6. Фонить и трещать на увеличении и уменьшении громкости, может от плохого контакта питания (и плюсового и массы).

2.1. Попробуй поменять местоположение усилителя (лучше всего вытащить его за пределы салона). Например, усилитель в багажнике может ловить фон от бензонасоса\его проводки. Перенос на другую сторону багажника поможет убрал фон.
2.2. Попробуй выкрутить гейн «в ноль» — фон остается? Становится тише или нет?
2.3. Корпус усилка с массой кузова соприкасается? Так нельзя, переделывай.
2.4. Отключи провод ГУ-REMOTE от усилителя и вместо него кинь «+12В» любым подходящим проводом.
2.5 Экран межблоков (хвостики).:
2.5.1 При наличии одного хвостика в межблоке (тоненькая такая жилка), он должен быть замкнут на массу ГУ (не усилителя!).
2.5.2 Хвостики экрана (не земля!), идущие из межблочных кабелей заминусуй в места минусов всех усилителей.
2.6. Если немного шатается RCA-разъем усилителя — возможно плохой контакт, необходима пропайки разъемов изнутри усилителя.

3. Межблочные кабели.

3.1. В первую очередь — перепроложить другие межблоки по воздуху, лучше вне салона машины.
3.2. Если нет возможности — отключить их от ГУ и усилителя и прозванивать на предмет обрыва\плохого контакта\КЗ с кузовом.
Потом менять положение, слушать фон и перекладывать.

4. Кроссоверы.
4.1. Попробовать переместить кроссоверы в другое место (лучше перемещать и слушать изменения в фоне).

5. Динамики и акустические провода.
5.1. Прозвонить каждый провод на предмет замыкания с массой кузова.

6. Доп. оборудование.
6.1. Наводки бывают от ксенона, парктроников и прочего доп. оборудования.

7. Питание системы в целом.

7.1. Все земли должны быть сведены в одну точку, иначе будет земляная петля. Прокинь массу ГУ к массе усилителей.
7.2. Устрани контакт ВСЕХ! компонентов (без исключения!) системы с кузовом авто, то бишь с МАССОЙ.
7.3. Подтяни клеммы на АКБ.7.4. Попробуй временно заменить АКБ.
7.5. Попробуй временно заменить свечи и высоковольтные провода.

Еще по этой теме очень хорошо в свое время сказал Басик (Внимание: в видео присутствует ненормативная лексика!):

Надеемся, что эти советы помогут вам устранить скрип в динамиках, и вы сможете насладиться качественным звуком в своем авто.

Источник

Для чего нужен шумоподавитель в автозвуке

поставил шумоподавители эти, не фига проблемы не убрало, походу проблема в питании, слушайте, а может быть то что силовой кабель проходит рядом с генератором, что делать в таком случае? вот покажусь, по любому, чайником, но как закоротить рса разъемы на входе на усь, и что делать в разных случаях? (про питание и межблочник)

Какого фига идеи еще бредовые пишешь

Какого фига идеи еще бредовые пишешь

у блин. тут я пасс..уж более доступно и доброжелательно тут не излагали давно..
Маринер
кстати, про ВВ провода и свечи.
Помню попалась тойота. знаешь что было? крышка трамблера.
Но сколько мы к этому шли. ой ё.

я себе поставил такой и мне помогло. но у меня был звук двигателя только на очень малой громкости или на 0. а до этого у меня стояла магнитола пионеровская и когда началась такая тема, то оказалась, что виноваты линейники на магнитоле, выличилось заменой магнитолы, тем более что еще и панель сперли.

Мля. как в рекламе по ящику.
А ваще нихрена не понял!

шумоподовитель помогает! еще линейники головы могут ловить звук двигателя.

Еще раз, для тех кто на бронивике рядом с Лениным. фигня!
Линейники ничего не ловят, это выход, а не вход!

короче у меня стояла голова пионер 6800, усилитель, саб. вдруг началась такая фигня что слышен звук движка в динамиках, слышно как диск грузится, до етого 2 месяца все работало идеально. долго искал причину, ездил в сервисы. потом поменял голову на 88рс и проблема прошла. поэтому я сделал вывод что это линейники магниитолы. ты можешь предположить что то еще?

Да вариантов полно, от проблем с питанием головы до проблем с массой внутри головы. старая песня, всплывает постоянно на автозвуковых форумах!

блин опять все ворошить(((( может усилитель плохо заземлил. я массу уся прикрутил к ремню безопасности, под болтом там такой большой стоял. вот другого не могу понять в чем проблема может быть, кстати поставил шумоподавители, шума стало больше)))) короче нафиг их. кто то мне еще говорил землю межблочника поставить на общую массу? реально помогает?

Ну поехали по новой.
Усь на сколько я поммню не крепиться у тебя к кузову.

1 Отключи МБ только со стороны головы. фон есть?
2 Отключи МБ только со стороны уся. фон есть?
3 Отключи 2 канала с любой стороны. фон есть? Подключи 3!
4 Отдельная масса на корпус головы
5 Голова надеюсь не от прикуривателя пашет?
6 Прозвон RCA масс уся
7 ВВ провода и свечи!

Ну это что первое на ночь глядя в голову пришло.

Источник

Активное шумоподавление в автомобиле

Как ни шумоизолирулируй автомобиль, все равно шум идущий извне автомобиля и шум от работы двигателя проникают в салон и портят звук идущий от музыкальной системы, особенно когда слушаешь на небольшой громкости. Хочу установить подобную систему в свое авто. Шумоизоляция сделана, но все равно шум есть)

Информации в инете мало, знаю только что эта система установлена в некоторых авто с завода (Chevrolet Equinox, Honda Legend, Audi S8 итд). В инете нашел микросхему LM1894, которая вроде как частично это умеет. На али продают вот такие устройства на ней: https://aliexpress.r. MRoCQKYQAvD_BwE

Принцип работы системы шумоподавления основан на измерений микрофонами формы и амплитуды шума в салоне и подачи такого-же сигнала, но в противофазе посредством акустической системы автомобиля. Еще для более лучше обешумливания берется сигнал с тахометра и от датчиков вибрации.

Кто устанавливал себе такое? Может есть какая-то проверенная рабочая схема?

Сложно реализовать будет и эффективно получится использовать только для одной точки (для водительской головы, например).

В Блау Бремене была как бы система шумоподавления, но там анализировался уровень шума и тупо поднималась громкость сигнала.

(заполни пропущенные символы в меру своей испорченности)

Имею наушники с активным шумоподавлением. Оно работает, но звук деградирует, в первую очередь атака, динамика. Отключаю.

припоминаю когда то читал о том что такая система устонавливалась в какие то топовые модели Мерседеса..вроде еще куда то.

Но между теоретическими выкладками до практической реализации с реальной эффектиивностью-мне лично кажется все весьма сомнительно.

Имею наушники с активным шумоподавлением. Оно работает, но звук деградирует, в первую очередь атака, динамика. Отключаю.

Сложно реализовать будет и эффективно получится использовать только для одной точки (для водительской головы, например).

В Блау Бремене была как бы система шумоподавления, но там анализировался уровень шума и тупо поднималась громкость сигнала.

smaks_smaks, в музыке очень много сигналов похожих на шум, система шумоподавления будет и их давить.

В том то и дело что система получает информацию и о шуме и о воспроизводимой в данный момент музыке и музыку она не глушит.

В том то и дело что система получает информацию и о шуме и о воспроизводимой в данный момент музыке и музыку она не глушит.

В том то и дело что система получает информацию и о шуме и о воспроизводимой в данный момент музыке и музыку она не глушит.

Если мешает шум, то усилия нужно направлять на пассивное его подавление и (что еще важнее) на повышение ДД и качества системы.

Как ни шумоизолирулируй автомобиль, все равно шум идущий извне автомобиля и шум от работы двигателя проникают в салон и портят звук идущий от музыкальной системы, особенно когда слушаешь на небольшой громкости. Хочу установить подобную систему в свое авто. Шумоизоляция сделана, но все равно шум есть)

Информации в инете мало, знаю только что эта система установлена в некоторых авто с завода (Chevrolet Equinox, Honda Legend, Audi S8 итд). В инете нашел микросхему LM1894, которая вроде как частично это умеет. На али продают вот такие устройства на ней: https://aliexpress.r. MRoCQKYQAvD_BwE

Принцип работы системы шумоподавления основан на измерений микрофонами формы и амплитуды шума в салоне и подачи такого-же сигнала, но в противофазе посредством акустической системы автомобиля. Еще для более лучше обешумливания берется сигнал с тахометра и от датчиков вибрации.

Кто устанавливал себе такое? Может есть какая-то проверенная рабочая схема?

Прихожу к выводу что ставить эту систему стоит только для уменьшения шума от двигателя и то используя отдельные от основной системы динамики, в остальных случаях только ухудшу качество воспроизведения музыки. А для разработки системы для полного устранения посторонних шумов у меня ресурсов не хватит. В общем авто с двойным стеклопакетом и как можно больше шумки установленной по уму рулят)

Прихожу к выводу что ставить эту систему стоит только для уменьшения шума от двигателя и то используя отдельные от основной системы динамики, в остальных случаях только ухудшу качество воспроизведения музыки. А для разработки системы для полного устранения посторонних шумов у меня ресурсов не хватит. В общем авто с двойным стеклопакетом и как можно больше шумки установленной по уму рулят)

это чё за ведро должно быть чтобы добавив громкости (без искажений) при езде всё ещё слышать шумы автомобиля?

Источник

Система активного шумоподавления виды, применение, особенности

Система активного шумоподавления

Эффекта, подобного тому, что мы описали выше (система Sono), может когда-нибудь добиться система активного шумоподавления. Инженеры-акустики из Технического университета Берлина предлагают гасить внутри рамы выбранные пользователем уличные звуки с помощью вмонтированных между стеклами рам компактных громкоговорителей.

Немецкие специалисты считают, что их систему можно будет применять не только в жилых и административных помещениях, но и в автомобилях и самолетах.

На данный момент система находится в разработке, поэтому более подробная информация по ней отсутствует.

Радиоэлектронные глушилки

Далеко не всегда наши музыкальные пристрастия совпадают со вкусами соседей. Громкая музыка или «орущий» телевизор – бич многих многоквартирных домов. Нравится одному – слушают все. А если соседи еще и поклонники караоке – проблема становится еще острее. Увы, к сожалению, далеко не всегда эти «музыкальные» люди адекватно реагируют на просьбы «сделать потише». Что ж, если не удается договориться «по-хорошему», а нервы уже – на пределе, приходится принимать радикальные меры И для этого не обязательно привлекать правоохранительные органы.

Такое устройство можно как приобрести, так и сделать самому. В интернете можно найти массу схем, следуя которым можно эти глушилки электроники изготовить. Схемы могут быть как простые, так и достаточно сложные, однако принцип их работы по сути одинаков.

Сферы применения систем маскировки звука

Системы звукомаскировки могут использоваться не только в шумных офисных помещениях. Такое решение помогает некоторым магазинам розничной торговли. Уровень шума в торговых залах часто заставляет людей чувствовать себя неуютно, они стараются как можно скорее покинуть некомфортное место и не совершают даже тех покупок, которые планировали. При нормальном уровне шума люди, наоборот, задерживаются дольше. Даже для уникальных торговых центров, где магазины привлекают клиентов громкой музыкой и криками зазывал (такие центры популярны в Японии), актуальна проблема четкой границы между внешним рекламным шумом и комфортной зоной для шопинга.

Есть и другие предприятия, где установка звукомаскировки необходима: банки, аптеки, автосалоны, больницы. В этих местах важна конфиденциальность. Актуальны также такие системы для отелей, спа-салонов.

Один из лидеров мирового рынка борьбы с шумами в офисе — компания Cambridge Sound Management. Через своих дистрибьютеров компания предлагает в России несколько наиболее совершенных решений звукомаскировки для помещений разного назначения и площади. Например, линейка систем звукомаскировки Qt 100, Qt 300 и Qt 600 предназначена для размещения в помещениях площадью 1115 кв. м, 3345 кв. м и 6689 кв. м соответственно.

Специальное приложение Cambridge Sound Management позволяет планировать и настраивать маскирующий шум для разных зон

Оборудование легко монтируется, может быть установлено в любом месте, предусматривает много настроек. Решения отличаются охватом площади и количеством создаваемых зон с разными настройками. Например, может быть три зоны с настройками для рабочего кабинета и две гостевые зоны. Таким образом, системы Cambridge Sound Management эффективно подавляют шум в помещениях разного назначения.

Есть отдельное решение для конференц-залов Qt Conference Room Edition. Одно из его основных назначений – создание приватной обстановки во время совещаний. Технология прямого звукового поля добавляет фоновый звук низкого уровня за пределами конференц-зала. Фоновый звук оптимизирован для маскировки человеческой речи, что делает его менее понятным для нежелательных слушателей.

Система Qt Conference Room включает звукомаскировку в конференц-зале одним нажатием кнопки

Звуковая маскировка, установленная в офисе, защищает сотрудников от лишнего шума, повышает их работоспособность и, в конечном итоге, улучшает финансовые показатели предприятия. Уже сегодня такие системы становятся стандартом в современном рабочем пространстве в офисах американских и европейских компаний.

Звуковая маскировка шума в открытом офисе

Современные офисные помещения чаще всего организованы в виде открытого пространства сразу с несколькими десятками сотрудников в одном кабинете (open space). В таких офисах редко удается сохранить приемлемый для работы уровень шума. Потому нужна звукомаскировка, которая добавляет в помещение едва слышимый фоновый шум, похожий на дуновение ветра или шум листвы. Мозг не может локализовать такие звуки, то есть они являются частью окружающей среды, скрывая посторонние звуки и, конечно, голоса. Для человеческого уха маскирующий шум кажется естественным звуком и не вызывает дискомфорта.

Маскирующий шум распространяется по всему рабочему пространству через сеть динамиков, как правило установленных под потолком. После установки система должна быть настроена специалистом, который калибрует работу динамиков и контроллера в зависимости от состояния помещения и уровня шумового загрязнения. Неправильная установка может снизить производительность системы на 50%.

Главное преимущество систем звукомаскировки — простой монтаж потолочных динамиков

Устройство подавления шума в квартире Sono

Эту систему разработал австрийский промышленный дизайнер Рудольф Стефанич. В основе принципа работы Sono лежит таже технология, которая используется в наушниках. Это маленькое устройство крепится с помощью особых присосок на окно и поглощает большую часть посторонних звуков, доносящихся с улицы.

Комплект устройства состоит из микрофона, динамика и встроенного процессора. Прижатый к стеклу динамик использует его в качестве резонатора и воспроизводит звуки в противофазе.

Зачем это нужно? Очень просто. Можно, к примеру, заблокировать шум автомобилей и коммунальной техники, но настроить прибор на пропуск звуков щебетания птиц и шелеста листвы.

Помимо этого, система Sono сможет сама воспроизводить разнообразные приятные звуки: пение китов, шелест леса, шум прибоя и тому подобное.

В 2013 году этот концептуальный проект пробился в финал на конкурсе James Dyson Award. К сожалению, купить это устройство сейчас невозможно, так как Sono пока существует только в качестве прототипа.

В данный момент автор системы ищет инвесторов для запуска устройства в массовоепроизводство.

Как обесшумить квартиру

Замена
дверей и окон

Этот способ является наиболее эффективным при устранении уличного шума. Для того, чтобы не слышать звуков транспорта, голосов людей или животных произведите замену ваших окон на двойные или тройные стеклопакеты. Старайтесь приобретать качественные окна проверенных марок, чтобы не приобрести фальсификат, который не поможет вам устранить проблему излишнего шума в квартире.

В настоящее время в продаже доступны звукоизолирующие окна, которые также прекрасно помогут вам при звукоизоляции. Воспользуйтесь советами родственников и знакомых или прочтите отзывы о продукции конкретных производителей перед тем, как сделать выбор в пользу конкретного из них.

При замене входных дверей отдавайте предпочтение массивным
видам, а лучше всего установите двойные входные двери. Таким образом, одну из
них вы сможете оббить звукоизолирующим материалом, который является дополнительным
средством шумоизоляции квартиры. Не забудьте также оббить порог уплотнителем по
всему периметру. Таким образом вы сможете защитить свое жилище от посторонних
звуков, поступающих из подъезда.

Звукоизоляция стен

Этот способ поможет в значительной степени снизить звуки, доносящиеся из соседних квартир. Прежде всего нужно устранить все щели и трещины, даже самые незначительные, так как именно они являются отличными проводниками посторонних звуков. Однако этот этап является только подготовительной стадией перед выполнением непосредственной звукоизоляции стен, которая может включать:

Рекомендуется комбинировать описанные выше варианты
звукоизоляции стен для достижения максимального результата по избавлению от
постороннего шума в квартире.

Шумоизоляция потолка

Звуки, поступающие с потолка от соседей, является самым
громким шумом. Именно поэтому необходима обязательная шумоизоляция потока в
комбинации с шумоизоляцией стен. При этом стоит отдавать предпочтение как можно
более легким материалам для того, чтобы они не отклеивались под тяжестью
собственного веса. Однако, учитывая степь громкости шума, проникающего в
квартиру через потолок, стоит отметить, что для эффективного его поглощения
требуется применение достаточно плотных материалов, которые крепятся на потолок
при помощи каркасных конструкций. Это обусловлено также мерами безопасности,
так как исключает падение материалов, прикрепленных к поверхности потолка.

Самыми популярными материалами плит для звукоизоляции
потолка является многослойный картон и кварцевый песок, которые имеют
достаточно большую массу. По этой причине они крепятся к металлическому
каркасу, предварительно установленному на потолке, при помощи саморезов.
Крепление к каркасу обусловлено также тем, что при установке плит
непосредственно на потолок при помощи дюбелей, придется делать отверстия в
самом потолке, наличие которых может только усугубить ситуацию с поступающим из
вне шумом.

Избавление
от шума в квартире при помощи подручных средств

Как стало понятно из вышеизложенного материала, для того,
чтобы оказать сопротивление звукам, проникающим в квартиру из вне, требуется
наращивание толщины стен. Так, это можно сделать при помощи корпусной мебели,
приставленной вплотную к стенам. Это могут быть шкафы с одеждой или стеллажи с
книгами.

Большое количество текстильных изделий в квартире также
поможет бороться с шумом. Ковры, ковролин, плотные шторы и занавески на окнах,
мягкие изголовья кроватей – все это поможет вам не только создать уют в доме,
но и устранить нежелательные посторонние звуки в квартире.

Отчего зависит степень поглощения шума

Способность шумоглушителей эффективно устранять звуковые колебания зависит от нескольких факторов, которые нужно учитывать при монтаже этого оборудования:

Источник

Принцип действия динамических шумоподавителей

Использование шумоподавления в магнитной записи

Современная техника записи аудиоинформации достигла высокого уровня. Тем не менее, улучшение ее качественных показателей остается актуальной задачей. С одной стороны, это вызвано дальнейшим ростом требований к верности воспроизведения аудиоинформации в условиях постоянного усложнения технологии записи и передачи (многократная перезапись, использование каналов радиовещания и связи и т.п.). Сигнал подвергается многократной обработке и для снижения суммарных искажений и помех влияние каждого звена должно быть достаточно малым. С другой стороны на это оказывают влияние экономические соображения, в частности, стремление к повышению плотности записи (применительно к магнитной записи – уменьшение скорости ленты и ширины дорожки записи).

Следует отметить, что такой важный параметр, как отношение сигнал/шум при повышении плотности записи ухудшается в большей степени, чем другие параметры (нелинейные искажения, детонация и т.д.). Компенсировать это ухудшение традиционными методами (такими, как применение малошумящих усилителей и носителей аудиоинформации) полностью не удается, тем более, что для таких носителей, как магнитная лента, в настоящее время почти достигнут теоретически возможный предел снижения уровня шума. Решению этой задачи в большой степени способствует применение шумоподавителей.

Все известные устройства шумоподавления можно отнести к двум группам. К первой относятся устройства однократного воздействия, работающие лишь при воспроизведении. Ко второй – основанные на двукратной обработке сигнала (соответственно при записи и воспроизведении). Шумоподавители первой группы, как правило, проще, но их работа принципиально связана с подавлением части информации, содержащейся в сигнале. Шумоподавители второй группы, наиболее известными представителями которых являются шумоподавители Dolby, дают возможность полностью восстановить исходный сигнал, но они значительно сложнее по структуре и схемотехнике.

Шумоподавитель DNL (от англ. – Dynamic Noise Limiter – динамический ограничитель шума), предложенный голландской фирмой «Philips», основан на принципе так называемой динамической фильтрации сигнала.

В результате исследований было установлено, что спектр музыкальных сигналов зависит от громкости исполнения таким образом, что с уменьшением громкости относительное содержание высокочастотных составляющих в сигнале уменьшается. Это объясняется особенностями звукообразования в музыкальных инструментах: при изменении громкости изменяется соотношение между уровнями основного тона и гармонических составляющих (обертонов). При игре тихой (пианиссимо) излучается преимущественно основные тона, которые для большинства инструментов лежат в диапазоне частот, не превышающем 4,5 кГц. Поэтому ограничение полосы пропускания канала во времени воспроизведения таких пассажей (а также паузах звучания) лишь не значительно ухудшит качество звучания, но заметно ослабит характерные для звукозаписи высокочастотные шумы, которые проявляются особенно сильно именно при малом сигнале и в паузах. При увеличении уровня сигнала полоса пропускания расширяется, но одновременно увеличивается маскировка шумов полезным сигналом, и подавление шумов становится не столь необходимым.

Рассмотрим некоторые функциональные схемы динамических шумоподавителей.

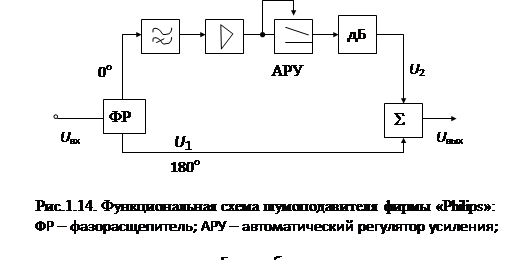

3.5.1. Функциональная схема и принцип работы шумоподавителя фирмы «Philips».В шумоподавителе фирмы “Philips”, изображенном на рис.1.14, входной сигнал поступает на фазорасщепитель, представляющий собой каскад с разделенной нагрузкой.

На его выходе образуются сигналы, сдвинутые по фазе относительно друг друга на 180° и равные по амплитуде между собой. Один из сигналов поступает в канал обработки, где с помощью ФВЧ выделяются ВЧ – составляющие (выше 4,5 кГц). Эти ВЧ-составляющие дополнительно усиливаются и подаются на каскад АРУ, коэффициент передачи которого определяется уровнем входного сигнала. После ослабления в делителе выходные сигналы схемы АРУ по величине делаются равными сигналам основного (нижнего) канала и подаются на выходной сумматор.

Сигналы основной части спектра (НЧ и СЧ) не проходят через ФВЧ канала обработки. Поэтому для них U₂ = 0, на выходной сумматор поступает только один основной сигнал U₁, модуль которого равен |U_вх|. Соответственно |U_вых| = |U_вх|, и схема не оказывает влияния на проходящие сигналы НЧ и СЧ.

Для ВЧ ФВЧ канала обработки прозрачен и коэффициент передачи всей схемы зависит от уровня U_вх. Эта зависимость определяется амплитудными характеристиками управляющего звена АРУ (рис.1.15).

Так как напряжение U₂ складывается в сумматоре с напряжением U₁ в противофазе, то результирующая амплитудная характеристика на ВЧ имеет вид, представленный на рис.1.15, в.

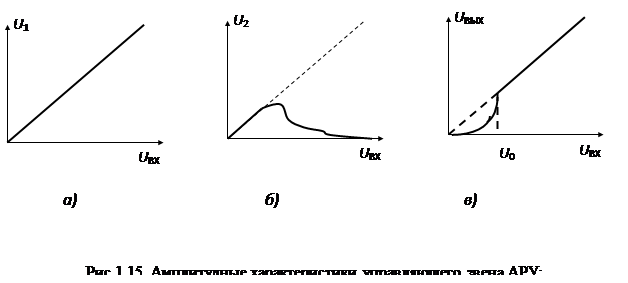

Из рис.1.15 видно, что для ВЧ сигналов малого уровня коэффициент уменьшается, что и вызывает эффект подавления шумов. В начальном участке характеристики (до установленного порога срабатывания U₀) можно достичь полной компенсации противофазных составляющих U₁ и U₂, т.е. получить U_ВЫХ = 0. Канал прохождения ВЧ сигналов малого уровня запирается. Напряжение U₀, соответствующее входному сигналу, при котором начинает эффективно действовать шумоподавление, обычно выбирается на 38 – 40 дБ ниже номинального значения, что примерно соответствует нижней границе динамического диапазона записываемых сигналов.

Недостатком схемы является то, что сигналы основного канала и канала обработки проходят на сумматор существенно различными путями, благодаря чему исходный сдвиг фаз между ними на 180°, введенный фазорасщепителем, нарушается, поэтому не удается достичь эффекта полного подавления шумов в сумматоре.

3.5.2. Функциональная схема и принцип работы шумоподавителя АМФ «Весна».На рис.1.16 показана функциональная схема динамического шумоподавителя, использованного в АМФ «Весна-М205». Это схема свободна от недостатков описанной ранее схемы.

Одновременно сигнал U₃ подается через ФВЧ₁ на блок регулирования, состоящий из ключевого каскада КК, усилителя УС и детектора Д.

На НЧ и СЧ ФВЧ₁ и ФВЧ₂ непрозрачны, т.е. U₄ и U₅ равны 0. Поэтому независимо от величины U_ВХ=U₁ имеем U_ВЫХ=U₂=U₁. Коэффициент передачи схемы во всем динамическом диапазоне входных сигналов равен единице, канал регулирования не работает, шумы не подавляются.

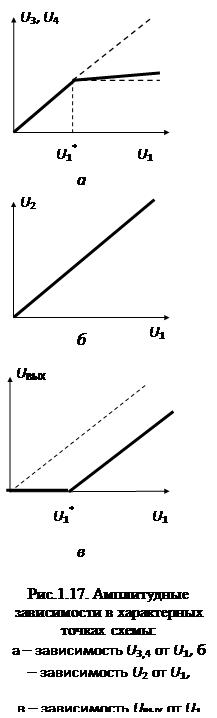

На рис.1.17 представлены зависимости характерных сигналов шумоподавителя, использованного в магнитофоне «Весна» для ВЧ.

На ВЧ (f > 4,5 кГц) прохождение сигнала на выход зависит от уровня сигнала. При малых и стремящихся к нулю значениях ВЧ U₁ ФВЧ₁ и ФВЧ₂ прозрачны. Можно считать, что U₄=U₃ и U₅=U₃. Сигнал U₅ усиливается УС, детектируется Д и преобразуется в сигнал постоянного тока U_УПР. Этот сигнал подается на ключевой каскад КК, выполняющий функцию управляемого сопротивления: R_КК»¥ при U_УПР >U_ВКЛ, R_КК»R_РАБ при U_УПР»U_ВКЛ.

Поскольку, как уже было указано U₁®0, то U_УПР U₁*. Реально, К_УС ¹ ¥, и поэтому с ростом U₁, U₃ незначительно увеличивается.

На выходе ФВЧ₂ U₄=U₃=U₃*=const, соответственно U_ВЫХ=U₂–U₄= U₁–U₃* = U₁ – const. На выходе сумматора появляется сигнал, линейно связанный с входным. Шумоподавление для высокого уровня ВЧ сигналов U_ВХ не производится.
