Для чего нужен твердомер
В тех случаях, когда необходим контроль твердости деталей, без нарушения их структуры, не обойтись без твердомера.
Под твердометрией понимают метод неразрушающего контроля твердости различных материалов — металлов, резины, сплавов, бетона, пластмассы и других.
Твердомер — прибор для измерения твердости материала. Этот прибор используют для контроля твердости деталей. Определение твердости тех или иных материалов может понадобиться на любых производственных участках, чаще всего твердомер используют в машиностроительстве, энергетике во время проведения контроля качества изделия, в лабораториях, научно-исследовательских центрах, в железнодорожном производстве, строительстве, при входном контроле заготовок и сырья, а также при разработке новых материалов и конструкций.
Виды твердомеров
Стационарные твердомеры — ТН,ТБ,ТР, ТШ, ТК, ТВ, ТН
Определение твердости производится различными методами.
 |  |  |  |

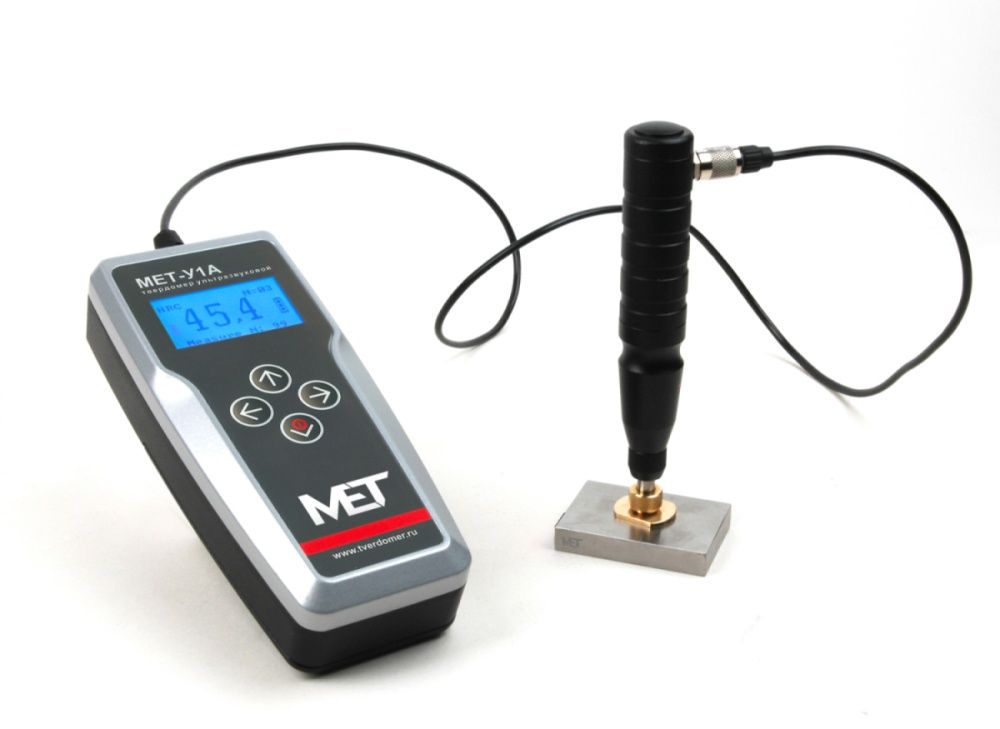

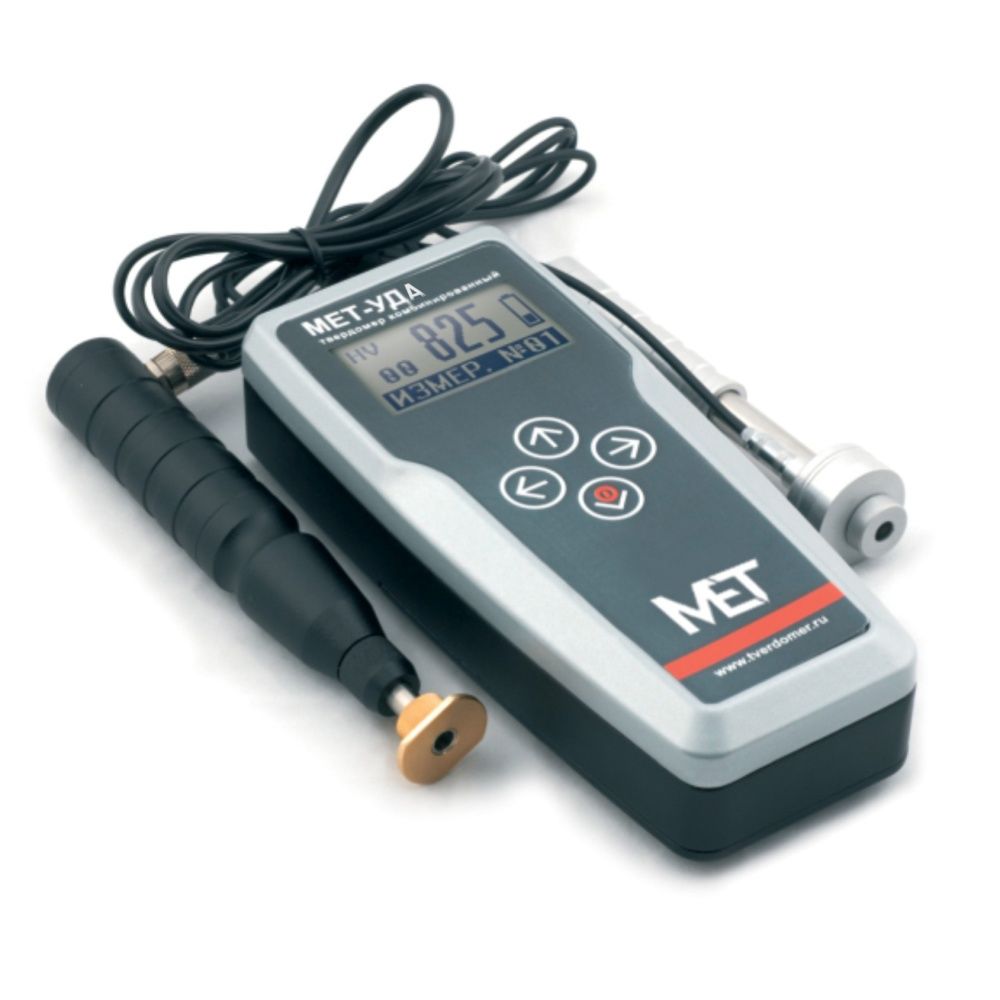

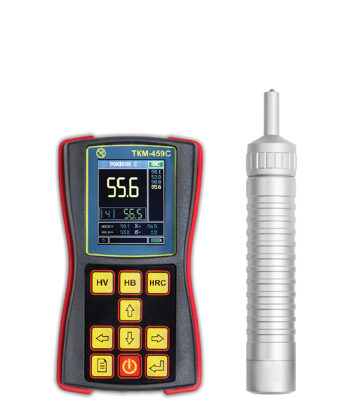

| ТКМ-459М | ТКМ-459C | MET-УД | МЕТ-У1 |
Так выделяют несколько шкал:
Выбор шкалы осуществляется в соответствии с технической документацией.
Механизм измерения твердости с помощью твердомера заключается в следующем: на поверхность образца производится механическое воздействие, в результате которого и определятся твердость материала.
Метод Шора — измерение твердости заключается в измерении глубины проникновения в материал стального стержня при нужном усилии.
Метод Бринелля — с помощью микроскопа измеряют глубину и диаметр отпечатка шарика, который внедрен в материал.
Метод Роквелла — измерение глубины внедрения алмазного конусного или стального сферического наконечника в материал с помощью индикатора.
Метод Виккерса — внедрение в материал специальной четырехгранной алмазной пирамидки.
Также применяют методы микротвердости, ударного отпечатка, упругого отскока бойка (динамический) и другие.
Определение твердости портативными твердомерами проводят следующими методами: механическим, контактно-импедансным (ультразвуковым), динамическим.
Проверку показаний твердомеров, их первичную и периодическую проверку проводят на эталонах (образцовых мерах твердости).
Твердомер — что это, виды и как работает?
В некоторых сферах деятельности важен такой показатель, как твердость материала. От этого зависят характеристики и сфера использование детали, ее надежность и долговечность.
Что такое твердомер.
Для измерения твердости готовой детали, чтоб сделать это, не нарушая ее целостности, используют прибор – твердомер. Такое оборудование используется в разных производствах.
При помощи твердомера можно определить твердость входящей заготовки, готовой детали или любой промежуточной стадии. Им пользуются в лабораториях, исследовательских институтах и центрах. Это быстрый и удобный способ определения твердости. Подробнее ознакомиться с ассортиментом твердомеров можно на сайте компании http://synercon.ru/catalog/tverdomery/.
Виды твердомеров.
Методы, лежащие в основе работы устройств.
Принципы работы стационарных твердомеров.
Принципы работы портативных твердомеров.
Особенности современных моделей.
Современные модели могут не только использовать для измерения твердости сразу несколько методов, но и отличаться по количеству дополнительных функций.
Корпус современного твердомера может быть изготовлен из водонепроницаемого пластика, что удобно при работе в любых условиях.
Твердомер может иметь встроенную память, которая позволяет запоминать определенное количество показателей.
Советы в статье «Что входит в систему СКУД» здесь.
В некоторых моделях есть возможность подключения к компьютеру и принтеру.
Для чего нужен твердомер
Лабораторные исследования касаются разных областей. И среди них твердость материалов, или иначе говоря, проверка на устойчивость к различным механическим нагрузкам. Чтобы сделать точную проверку образца на прочность существуют твердомеры. Отличаются они по конструкции, степени испытываемой нагрузки. Ну и еще одним критерием является производитель, имеющий репутацию.
Из вступления следует, что нужно рассказать о твердомерах подробнее. Тем более что они используются в разных сферах деятельности. Начнем с самого начала.
Что такое твердомер
Итак, это прибор, призванный определить степень твердости исследуемого образца в процессе контроля качества. Для этого на поверхность оказывается неразрушающее силовое воздействие. Результаты измерений также используются при разработке новых материалов и конструкций.
Любая модель современного твердомера состоит из нескольких основных частей. Вот их краткое описание.
Виды твердомеров
По габаритам они бывают стационарными и портативными. Портативные позволяют производить измерения в полевых условиях и в рамках обучающего процесса. Например, существуют микротвердомеры, у которых процесс измерения полностью автоматизирован.
Стационарные твердомеры отличаются своими размерами, расширенными функциональными возможностями, точностью измерения. Существуют также твердомеры для крупногабаритных образцов.
Аппараты имеют свою классификацию и по способу, методике проведения исследований. Вот основные категории стационарных твердомеров.
Бриннеля. Индентором здесь выступает шарик, работающий по принципу вдавливания. На выходе исследуются глубина и диаметр получившегося углубления;
Виккерса. В качестве индентора используется четырехгранная алмазная пирамидка. Результатом измерений являются частное от деления приложенной нагрузки на площадь образовавшейся поверхности.
Роквелла. Такие твердомеры комплектуются шариковыми и конусообразными инденторами. Оцениванию подлежит глубина оставленного углубления.
В свою очередь портативные твердомеры бывают ультразвуковыми, динамическими и комбинированными. Последние с каждым годом получают все большую популярность у потребителей. Конструкция позволяет отображать результаты измерений по нескольким шкалам. Поэтому налицо универсальность.
Особенности выбора твердомера
Первый критерий – это тип материала, с которым предстоит работать. Если речь идет о мягких металлах и сплавах, подходящим будет вариант Бриннеля. Твердомеры Роквелла используются для анализа образцов, средних по прочности. Наконец для особо твердых металлов применяют метод Виккерса. Когда же материал разный, лучше всего подходят универсальные приборы.
При подборе аппарата обращают внимание и на такие факторы:
Группа компаний UED предлагает твердомеры разных типов от ведущих отечественных и мировых изготовителей. Каждый клиент предварительно получает подробные консультации относительно подбора прибора в зависимости от имеющихся задач.
Нашими клиентами являются предприятия из России и стран СНГ. Отлаженная система логистики позволяет очень быстро доставить оборудование по нужному адресу. В процессе его эксплуатации осуществляется вся необходимая сервисная поддержка, включая и методологическое обеспечение работы.
Твердомер: виды, характеристики и выбор
В некоторых сферах деятельности необходимо применять контроль твердости материалов – твердометрия. Для ее проведения используется специальный прибор – твердомер, который позволяет измерить твердость изделия, не разрушая структуру материала.
Твердомеры используются и для проверки твердости входящих на производство заготовок, и для контроля качества уже готовой продукции, в лабораторных исследованиях конструкций и материалов, при их разработке, в машиностроительной и железнодорожной промышленности, исследовательских центрах и институтах, энергетических отраслях.
Устройство и характеристики
Принцип работы твердомера состоит в измерении различных показателей (в зависимости от вида прибора) при механическом воздействии на материал.
По результатам этих измерений и проводится оценка твердости материала.
В зависимости от различных параметров заготовки, например, размеров, конструкции, свойств материала, для контроля твердости могут быть использованы стационарные или портативные твердомеры.
Их конструкция отличается, в зависимости от используемого метода исследования.
Портативные модели используют в тех случаях, когда невозможно применение стационарных вариантов, например, если детали заготовки слишком велики, либо же из-за их большой массы, когда объект исследования невозможно транспортировать в лабораторию.
Твердомеры состоят из нескольких основных элементов:
• Корпус с вычислительной электроникой.
На нем имеется элементы управления, дисплей для вывода результата измерений и отображения настроек.
На стационарных вариантах может быть вмонтирован микроскоп.
• Наковальня (для стационарных вариантов) – площадка, на которую устанавливается исследуемый образец.
• Датчик с индентором – элемент механического воздействия на образец с регистратором силы этого воздействия.
В портативных вариантах соединен с корпусом гибким проводом, либо же жестко.
Существуют беспроводные модели.
Материал
Корпус, наковальня и все подвижные элементы стационарного прибора изготавливаются, как правило, из металла или прочного пластика.
Портативные устройства практически все пластиковые с герметичным корпусом.
Модели, рассчитанные на использование в полевых условиях, водонепроницаемы, и имеют резиновые накладки, защищающие прибор от ударов.
Размеры и вес
Вес некоторых стационарных твердомеров превышает 200кг, а их высота и длинна доходят до 1 м и более.
Подразумевается, что эти измерительные приборы будут установлены неподвижно, так что их размеры и масса не имеют какого-либо влияния на удобство использования.
Для портативных приборов, кроме точности замеров, важными показателями являются габариты и вес.
Переносные модели весят, как правило, 150 – 200 г (около 500 г в металлическом корпусе).
Их габаритные размеры сравнимы с рацией, инженерным калькулятором или портативным радиоприемником.
Для транспортировки используется ударопрочный кейс.
Память
Хороший портативный твердомер способен хранить показатели одновременно нескольких предыдущих замеров прибора.
Для этого он оборудован встроенной памятью.
Для переноса показателей из памяти прибора на компьютер, он может быть оснащен стандартным USB-интерфейсом.
Как правило, память для хранения показателей твердомера энергонезависима.
Иными словами, сохраненные данные не теряются при полной разрядке аккумулятора или его отсутствии.
Кром того, некоторые модели позволяют сохранять не только показатели замеров, но и его настройки.
Это удобно, так как нет необходимости перенастраивать прибор после каждого отключения.
Виды твердомеров, назначение и методы измерения твердости
Размеры этих измерительных инструментов оказывают непосредственное влияние на их классификацию, так для измерения твердости материалов приборы делятся на:
Стационарные
Имеют большие габариты и вес, используются в лабораториях для проведения измерений с минимальными погрешностями.
Опционально оборудованы интерфейсом для подключения к компьютеру, микроскопу и принтеру для распечатки результатов исследования.
Источник питания – бытовая сеть.
Имеют клавиатуру для ввода параметров измерения, результаты отображаются на встроенных дисплеях.
Портативные (переносные) твердомеры
Приборы с небольшой массой и габаритами.
Большинство из них помещаются в карман.
Несмотря на свои размеры, некоторые малогабаритные твердомеры имеют внушительный функционал.
Это и графический дисплей, и детальная настройка параметров измерений, и фотокамера, и наличие съемной карты памяти для хранения калибровок и результатов исследований.
Измерения могут проводится по нескольким шкалам одновременно, включая пользовательские варианты, выполнять пересчет между шкалами.
Ручной прибор питается от обыкновенных батареек, либо же встроенного аккумулятора.
Классификация методов измерения твердости материалов, которые лежат в основе работы твердомеров:
• Статические — группа методов, демонстрирующих сопротивление пластической деформации.
Индентор представляет собой алмазный наконечник, либо же стальной шарик, который постепенно вдавливается в поверхность материала, после чего проводится анализ оставленного отпечатка.
• Динамические — группа методов, демонстрирующих как сопротивление деформации, так и упругость.
Анализируется результат удара индентора о поверхность материала.
• Косвенные – группа методов, позволяющие оценить смежные свойства материала, например, изменение частоты пропущенной звуковой волны.
Стационарные приборы по принципу работы делятся на:
Твердомер Бринелля
В основе лежит метод вдавливания шарикового индентора в поверхность, предложенный инженером Ю. Бринеллем более века назад.
Первый в мире метод, получивший стандартизацию и широкое распространение.
Обозначение твердости – HB.
Твердомер Роквелла
В основе лежит метод вдавливания конусного индентора в поверхность, предложенный профессором Людвигом.
Для этого метода разработано несколько шкал, которые соответствуют паре индентор – нагрузка.
Шкалы имеют буквенные обозначения: A, B, C, D, E, F, G, H, K, N, T.
Сам же метод обозначается, как HR, к которому добавляется буква шкалы.
Твердомер Супер-Роквелла
Особенностью этого прибора является усовершенствованный метод работы на основе метода Роквелла.
Заключается он в проведении двух последовательных измерений.
Подробнее можно прочесть в ГОСТ 22975.
Твердомер Виккерса
В основе лежит метод вдавливания пирамидального индентора в материал, предложенный инженерами компании Vickers Ltd. в 1921 году.
Обозначается символами HV.
Существуют модификации, способные производить замеры по Микро-Виккерсу.
Твердомер по Шору
В основе лежит метод измерения высоты отскока индентора от поверхности.
Обозначается, как HS с добавлением буквы одной из шкал, соответствующих этому методу (С и D – основные шкалы).
Практическое применение данного метода ограничено, а сегодня он используется для контроля твердости неметаллических материалов.
Твердомер по Барколу
В основе лежит метод вдавливания индентора, который выполнен в форме усеченного конуса с плоской вершиной.
Считается почти универсальным, так как позволяет определять твердость большинства материалов.
Твердомер по Либу
В основе лежит метод измерения скорости отскока индентора.
Обозначается буквами HL
При работе прибора используются различные типы датчиков, каждый из которых имеет свое буквенное обозначение, которое указывается после HL.
Универсальные
Эти приборы могут использовать несколько методов определения твердости материала.
Применение каждого из перечисленных приборов ограничено в силу свойств контролируемых материалов.
Методам определения твердости соответствует одноименная шкала.
Портативные приборы по принципу работы классифицируются на:
Динамические твердомеры
Работа основана на фиксации скорости индентора датчика до удара о поверхность образца, а затем после его отскока.
Ультразвуковые твердомеры
Работа основана на внедрение датчика в поверхность материала с последующим замером частоты колебаний индентора.
На основе степени изменения частоты колебаний и проводится расчет твердости.
Комбинированные твердомеры
Способны проводить измерения описанными выше способами одновременно.
Является лучшим методом экспресс-контроля, так как позволяет получать более точные данные.
Само название “твердомер” обобщает инструменты для измерения твердости материалов в подкласс по их назначению.
• Склерометр – инструмент предназначенный для замера плотности строительных материалов, таких как: шлакоблок, кирпич, бетон и других.
В работе используются принципы отскока индентора, ультразвукового прозвучивания, оценки ударных импульсов.
Часто используются твердомеры царапающего типа со шкалой Фридриха Маоса.
• Карандашного типа – замеряет твердость лакокрасочных покрытий.
• Твердомер по Бухгольцу. Оценка результата производится через микроскоп.
• Дюрометр – измеряет твердость материала по Шору.
Плотность материала определяется путем его механического зажима.
Используется для контроля твердости по параметрам колебаний установленного на испытуемую пластину маятника в форме равнобедренного треугольника.
Применение ограничено в силу специфики прибора, так что он подходит только для контроля твердости лакокрасочного покрытия.
• Универсальные твердомеры металлов стационарного типа – высокоточные аппараты с низкой погрешностью.
Способны выводить результат одновременно по нескольким шкалам.
• Шариковые – используют метод сопротивления вдавливанию индентора в виде шарика.
Применение – измерение твердости полимерных покрытий и материалов.
Также все твердомеры можно разделить на цифровые и аналоговые.
Последний вариант встречается достаточно редко из-за относительно низкой точности измерений, которая зависит от навыков оператора.
Как правило, используется для контроля мягких материалов.
Для вывода результата имеют шкалу в виде циферблата со стрелкой, в то время, как электронные приборы оснащены цифровым экраном.
Выбор шкалы, по которой проводятся измерения, напрямую зависит от твердости испытуемого образца.
Так, шкалы Бринелля и Шора отлично подходят для контроля твердости пластика, дерева, резины и других материалов, обладающих низкой твердостью.
Шкалу Роквелла используют для материала, обладающего средней твердостью.
Шкала Виккерса подходит для очень твердых образцов.
Особенности твердомеров
Инденторы для твердомеров изготавливают в большинстве случаев из твердых сплавов.
Особенно это актуально для приборов, работающих по методу упругого отскока.
В ультразвуковых приборах на основе метода контактного импеданса индентором служит призма, изготовленная из алмаза.
Этот материал обладает одним из самых высоких модулей упругости, что позволяет получать достаточно точные результаты измерений.
Кроме того, он имеет высокий показатель износостойкости.
Что нужно знать о твердомерах
Твердомер, являясь высокоточным измерительным прибором, нуждается в периодической проверке на исправность.
Кроме того, регулярно проводится его калибровка.
Следует знать, что для каждого метода определения твердости существует свой стандарт калибровки.
Например, для стационарных твердомеров Бринелля, Виккерса и Роквелла – ГОСТ 23677-79.
В этом же ГОСТе указано, что у таких приборов средняя наработка на отказ должна составлять не менее 25 тыс. (12,5 тыс. для вариантов с вычислительными модулями) часов.
Этот параметр определяет продолжительность работы устройства до первого отказа.
При этом полный срок службы должен превышать 10 лет, в соответствие все тому же государственному стандарту.
Первичная проверка осуществляется изготовителем.
Как выбрать твердомер?
Прежде чем приступить к выбору твердомера, необходимо определиться, с какими материалами предстоит работа.
От этого напрямую зависит метод контроля твердости.
Если важным требованием является точность замеров, а прибор будет использоваться в лаборатории предприятия, предпочтение отдается стационарным вариантам (в идеале — универсальным).
Для проведения замеров вне лабораторных условий, единственным верным решением будет покупка переносного твердомера.
Так как использование каждого метода ограничивается различными факторами, необходимо опираться на приведенные критерии.
Основные критерии
• Метод определения твердости.
Лучше приобрести комбинированный прибор, так как динамический метод хорошо подходит для геометрически простых массивных деталей, а ультразвуковой – небольших образцов материала сложной формы.
Современные портативные приборы имеют сложную электронику, чувствительную к внешним воздействиям.
Ее должен защищать ударопрочный влагостойкий (или вовсе водонепроницаемый) корпус с резиновыми накладками для удобства удержания.
• Связь с индентором.
Производители предлагают 3 варианта подключения датчика с индентором к регистрирующему оборудованию (основному модулю): встроенный, проводной или беспроводной (связь по Bluetooth).
От выбора зависит удобство использования.
• Возможность комплектации дополнительными типами датчиков.
• Возможность подключения к ПК и внешнему принтеру напрямую.
• Возможность работать с несколькими шкалами и преобразование результатов между шкалами.
Производители твердомеров
Пользовательское меню практически всех зарубежных твердомеров не имеет русского языка.
Это приводит к неудобству их эксплуатации в русском сегменте пользователей.
При этом, отечественные производители выпускают приборы, которые ничем не уступают зарубежным аналогам.
Среди зарубежных производителей по качеству измерительных приборов следует отметить PCE, Mitutoyo, Smart Sensor, Proceq SA, Sinowon, Krautkramer – GE.
Твердомеры преимущества, особенности и сферы применения
Твердомеры (также их называют склерометры или дюрометры) – приборы высокой точности, которые предназначены для проверки твердости деталей. Целостность самой детали при их использовании не нарушается. Твердомеры можно заказать на сайте http://tpmarket.ru/tverdomery. Компания «Импульс» представляет широкий ассортимент разнообразных моделей по демократичным ценам.
Когда применяются
Данные механизмы применяются для определения прочности металлов и других веществ. Это может быть лакокрасочная продукция, резина, пластмасса и т.пр. Нередко вместе с твердомерами приобретают металлические слитки, которые служат контрольным образцом и эталоном твердости.
Прочность конструкций необходимо проверять для контроля качества на производстве, а также в лабораториях, где разрабатываются новые механизмы. Установление твердости происходит по определенной схеме: на образец оказывается механическое воздействие заданной силы, после чего определяется его прочность. Сегодня твердомеры являя.тся необходимым инструментом. Без них невозможно производство основной части деталей и конструкций.
Когда не обойтись без проверки на прочность?
Яркий пример использования данных приборов – тестирование на прочность бетона при возведении мостов и эстакад.
Данные приборы обладают возможностью:
Классификация твердомеров
Твердомеры классифицируются по нескольким параметрам.
Для контроля твердости в условия цеха или лаборатории применяют стационарные приборы, в полевых условиях для замеров применяют портативные (переносные) механизмы.
Портативные твердомеры обладают рядом неоспоримых достоинств:
Эти модели чаще всего оснащаются ультразвуком или динамическим принципом работы, т.е. измеряют скорость датчика, с которой он отталкивается от поверхности изделия. Однако ультразвуковые образцы обладают одним недостатком – они требуют систематической калибровки для замеров нестандартных материалов.
Выбирая твердомер, учитывают материал, из которого выполнено тестируемое изделие.
Твердость предметов измеряют по 4 распространенным шкалам:
ООО «Импульс» является ведущим производителем испытательного оборудования с России и странах СНГ. На рынке компания находится более 15 лет. Ее продукция обладает всеми необходимыми сертификатами и соответствует мировым стандартам. Так что если вы заинтересованы в покупке продукции, которая будет вас устраивать по всем параметрам, обращайтесь в «Импульс». Здесь вам предложат самые выгодные условия сотрудничества. Можете быть в этом уверены.
