Для чего нужен векторный слой
Графика компьютерная Немного о SAI и векторном слое
Начнём с азов. Заходим в САИ и создаём новый холст. Я беру размер 3000х3000 или 100х100, для меня они самые удобные. Ищем у себя кнопочку «New Linework Layer» и попадаем на векторный слой.
Прошу вас. Мы оказались на векторном слое. Вроде бы, ничего не поменялось.
Но у нас появился новый набор инструментов, который будет действовать только на векторном слое.
Поближе.
Для удобства я пронумеровала каждый инструмент.
Начнём с первого инструмента. Ручка (pen) способна создавать плавную мягкую линию, схожую с кистью PS. Цвета ее перекрываются. На векторном слое ручка способна создавать так называемые «узлы». Можно менять размер, форму, прозрачность. Не самый удобный инструмент, линии получаются кривыми.
Ластик (eraser) вытирает, автоматически скругляя при этом конец линии. Я быстро нарисовала некое «подобие» глаза. Один конец ластик уже стёр, а второй ещё нет. Как видите, конец автоматически скруглился.
Weight позволяет нам поменять ширину линии. Я начертила три линии одинакового размера, а одну из них уменьшил этим инструментом. Удобно, не правда ли?
Инструмент «Line» (линия) позволяет нарисовать прямую линию.
С помощью инструмента «Edit» мы можем отредактировать линию, потянув за уголки. Так из прямой линии я смогла сделать довольно завитый локон.
Инструмент «pressure» (нажатие, давление) позволяет изменять силу нажатия. Так можно утолщить или утончить линию от одного узла до другого. Это тот же локон, что и на картинке выше.
Инструмент «SelPen» позволяет выделить какую-то часть рисунка саморучно.
Ну вот и всё. Теперь вы знаете об инструментах векторного слоя гораздо больше. До свидания, художники!
Вектор в Саи. Рисование в Paint Tool Sai.
Paint Tool Sai
Paint Tool Sai — программа для рисования, в которой можно увидеть много функций. Если не разобраться в ней сразу, то возникают вопросы в пользовании. В этой статье мы разберем такую вещь, как вектор в саи и его возможности.
Как рисовать мышкой в Paint Tool Sai?
Обычно необходимость в рисовании на компьютере появляется до появления графического планшета. Поэтому художников возникает вопрос в создании красивых рисунков без него. Рисовать мышкой явно не вариант: получаются очень криво. Здесь может спасти вектор в саи, помогающий творцу создать более ровный лайн.
Вектор в Paint Tool SAI.
Как пользоваться вектором?
Чтобы начать работу с вектором, нужно нажать на иконку «создать векторный слой» над всеми слоями.
Перед нами сразу же появляются новые инструменты:
Нам стоит разобраться с каждым из них.
Кривая линия
Данный инструмент позволяет ставить контрольные точки, фиксируя линию в нужном для вас месте. С помощью CTRL можно увидеть данные точки, а при помощи ESC или двойного щелчка можно остановить рисование данной линии.
Прямая линия.
Как и кривая линия, данный инструмент также фиксируется с помощью точек. Однако, в отличие от предыдущей кисти», эти линии прямые.
Правка.
Этим инструментом я почти не пользуюсь, но вкратце объяснить смогу. Данная иконка помогает переместить контрольные точки, удалять и добавлять их, деформировать и так далее. Все зависит от пункта, который вы выберете под инструментом.
Давление позволяет увеличить или уменьшить толщину линии. Это крайне удобно, если нет графического планшета. Оттягивая за контрольные точки в разные стороны, вы можете создать этот эффект:
Выделительный карандаш и ластик.
Они позволяют выделить и убрать выбранную область и перетащить ее при нажатии CTRL + T. По крайней мере, это работает в простом слое. Можно сказать, что в векторном слое они бесполезны.
Карандаш.
Просто карандаш, создающий контрольные точки.
Ластик.
Толщина.
Меняет толщину линии.
При нажатии этим инструментом на линию, то она изменит свой размер на нужный.
Окрашивание в текущий цвет.
Как сделать раскраску?
Я решила включить данный пункт в статью, ведь только недавно этим пользовалась. С помощью вектора можно нарисовать раскраску, обводя картинки с интернета. Меня это спасло, когда нужно было делать творческую работу вместе с детьми.
Скачать Paint Tool Sai
Все версии Paint Tool Sai я всегда скачивала здесь:
https://vk.com/topic-112841892_33867451
Видео на данную тему:
Для чего нужен векторный слой
Векторный слой может содержать: точечные (пиктограммы или « символы » ), текстовые, линейные (линии, полилинии), площадные (контуры, поликонтуры) объекты.

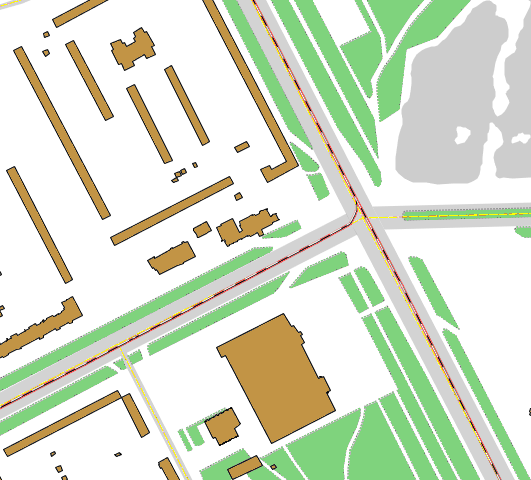

Рисунок 3. Пример карты с загруженными векторными слоями
Кроме того, в векторном слое графические объекты независимо от их графического типа делятся на две разновидности: простые графические объекты (примитивы) и типовые (классифицированные) графические объекты.
Простые графические объекты содержат все атрибуты отображения внутри себя. Типовые графические объекты содержат лишь ссылку на типовую структуру, которая и определяет графический тип, атрибуты отображения и текущее состояние объекта (такие объекты, как правило, используют при нанесении инженерных сетей).
Простые графические объекты могут быть связаны с одной семантической базой данных, общей для всего слоя. Типовые графические объекты связываются только с семантической базой своего типа.
Каждый слой может иметь свою библиотеку символов для отображения точечных объектов. Символ представляет собой группу графических примитивов (линий, полигонов, окружностей, текста), имеющих свой стиль, цвет и т.д. Каждая такая группа имеет точку привязки и угол поворота всей группы вокруг этой точки. Кроме того, символ может иметь пользовательское название.
Каждый векторный слой имеет библиотеку стилей заливок для площадных объектов и стилей для линейных объектов.
Каждый векторный слой может иметь собственную библиотеку типов объектов. Каждый тип описывает площадной, линейный или символьный типовой графический объект, имеет пользовательское название и может быть связан с собственной семантической базой данных.
Каждый тип объекта имеет от одного до нескольких режимов, которые имеют пользовательское название, и задают различные способы отображения типового объекта.
Типовой графический объект принадлежит к одному из типов в библиотеке типовых объектов векторного слоя и находится в одном из режимов данного типа. Отображение объекта зависит от того, как отображается текущий режим объекта данного типа.
Типовые объекты по графическому виду могут делиться на:
Графическая база данных по каждому из выше описанных векторных слоев представляет собой семейство двоичных файлов, находящихся в одном каталоге и имеющих одно имя и разные расширения:
Для чего нужен векторный слой
При создании изображения в программе Corel PaintShop Pro или его импорте в нее в изображении имеется один слой. В зависимости от типа создаваемого или импортируемого изображения этот единственный слой обозначается как «Фоновый», «Растровый», «Векторный» или «Художественное оформление». При открытии фотографии, сканировании или захвате экрана этот единственный слой обозначается на панели «Слои» как «Фон».
Для простой коррекции и ретуширования слои в изображение добавлять не требуется. Однако правильнее будет дублировать единственный слой, прежде чем корректировать изображение, чтобы сохранить исходное изображение в его собственном слое. Если планируется провести более сложную работу, например добавление в изображение каких-либо элементов, создание фотокомпозиций, добавление текста или применение других эффектов, то настоятельно рекомендуется использовать слои.
Слои похожи на отдельные листы, которые объединяются в окончательную композицию.
Каждый добавляемый слой начинается как прозрачный лист, наложенный поверх фона. При добавлении мазков кисти, векторных объектов или текста они наносятся поверх соответствующих областей фонового слоя. Прозрачные области позволяют видеть нижележащие слои. Можно скомпоновать стек из нескольких слоев, чтобы создать художественные композиции, фотоколлажи или сложные рисунки.
Существует девять типов слоев: Фоновый, Растровый, Векторный, Художественное оформление, Маска, Настройка, Группа, Выделенное и Плавающий выделенный элемент. Для получения сведений о трех последних типах см. раздел Работа с выделенными элементами.
Несколько растровых слоев может быть только в изображениях в оттенках серого или с 16 миллионами цветов (только векторные слои не являются растровыми слоями). При добавлении нового растрового слоя в изображение с другой глубиной цвета, например, индексированное изображение, содержащее 256 цветов, в программе Corel PaintShop Pro автоматически преобразуются изображения со слоями до 16 миллионами цветов.
Corel PaintShop Pro поддерживает до 500 слоев. Реальное число слоев, допустимое для изображения, может ограничиваться доступным объемом памяти компьютера.
Можно создавать группы слоев или преобразовывать выделенные элементы в слои. Для получения сведений о преобразовании выделенных элементов в слои см. раздел Перемещение, обрезка и поворот элементов выбора.
Фоновый слой
– это самый нижний слой в изображении. При импорте изображений в формате JPEG, GIF или PNG в программу Corel PaintShop Pro в них имеется только один слой «Фоновый» на панели «Слои».
Фоновый слой содержит растровые данные и становится растровым слоем при изменении его свойств, таких как режим смешения или непрозрачность. Для него нельзя изменить уровень в стеке, пока он станет растровым слоем.
Чтобы поместить фоновый слой на более высокий уровень в стеке слоев, его можно преобразовать в обычный растровый слой. Для получения сведений о преобразовании фонового слоя см. раздел Преобразование фонового слоя.
Если создается новое изображение с прозрачным фоном, в нем отсутствует фоновый слой, а самый нижний слой является растровым и называется «Растровый 1». Этот слой можно переместить на любой уровень в стеке. Можно также изменить его непрозрачность и режим смешения.
Corel PaintShop Pro поддерживает прозрачность любых слоев, кроме фонового. Чтобы создать изображение без прозрачных областей, можно выбрать фон сплошного цвета. Самым нижним слоем изображения будет фоновый слой.
Чтобы создать новое изображение с прозрачными областями, выберите прозрачный фон. Самым нижним слоем изображения будет растровый слой. Для получения дополнительных сведений см. раздел Создание изображений.
Растровые слои
– это слои, содержащие только растровые данные. Растровые данные состоят из отдельных элементов, называемых пикселями и располагающихся в виде сетки. Каждый пиксель имеет собственные положение и цвет. Фотографические изображения состоят из растровых данных. При увеличении растровых данных каждый отдельный пиксель будет отображаться в виде цветного квадратика.
Растровые слои позволяют отображать малейшие изменения тонов и цветов. Некоторые инструменты, параметры и команды применимы только для растровых слоев. Например, инструменты рисования и команды, используемые для добавления эффектов, можно применять только для растровых слоев. Если предпринимается попытка использовать инструмент, применимый только для растровых данных, когда выделен векторный слой, в программе Corel PaintShop Pro отобразится подсказка о необходимости преобразования векторного слоя в растровый.
Векторные слои
– это слои, содержащие только векторные объекты (линии и фигуры), векторный текст или векторные группы. Векторные объекты и текст состоят из геометрических элементов – линий, кривых и их координат. При редактировании векторных объектов и текста редактируются эти линии и кривые, а не отдельные пиксели. Векторная графика и векторный текст сохраняют четкость и детализацию при любом размере и разрешении, используемом для печати.
Объекты и текст, созданные с помощью векторных слоев, легко редактируются. Изображения, имеющие любую глубину цвета, могут содержать несколько векторных слоев. Для каждого векторного слоя имеется список всех отдельных векторных объектов, содержащихся в этом слое. Группу можно развернуть, чтобы просмотреть все отдельные объекты, или свернуть ее. Для получения дополнительных сведений см. раздел Развертывание или свертывание векторного слоя или группы слоев. Векторные объекты можно перемещать из содержащей их группы слоев в другую векторную группу.
Векторный объект невозможно переместить в невекторный слой; векторные объекты следует размещать только в векторных слоях. Если векторный объект создается в то время, когда выделен растровый слой, то программа Corel PaintShop Pro создает векторный слой непосредственно поверх выбранного слоя.
При создании нового изображения можно указать, чтобы оно создавалось с помощью слоя художественного оформления.
Слои масок
отображают или скрывают участки нижележащих слоев. Маска – это слой настройки, изменяющий непрозрачность. Маски можно использовать для создания сложных эффектов, таких как рамка изображения, становящаяся все более прозрачной к центру, чтобы был виден объект.
Слои масок не могут быть самыми нижними слоями. Удаление других слоев будет невозможным, если при их удалении слой маски окажется самым нижним.
Слои настройки – это слои коррекции, используемые для регулировки цвета и тона нижележащих слоев. Каждый слой настройки используется для внесения тех же изменений, которые можно реализовать и при использовании соответствующей ему команды в меню «Настройка», но в отличие от команды он не изменяет пиксели изображения.
Слои настройки не могут быть самыми нижними слоями. Удаление других слоев будет невозможным, если при их удалении слой настройки окажется самым нижним. Для получения дополнительных сведений см. раздел Использование слоев настройки.
Corel Corporation, 2012 г. Все права защищены. Правовое уведомление.
Векторная графика: где, как и зачем использовать
Каждый день мы видим сотни графических объектов. Картинки, цифры и буквы мелькают перед нашими глазами, передавая ценную ( и не очень ) информацию. Если какая-то геометрическая фигура рисуется на бумаге, то принцип её появления понятен: следы от грифеля карандаша попадают на лист благодаря точным движениям руки того, кто чертит:
Но в электронных документах все далеко не так просто. Алгоритмы машинного графического отображения действуют иначе, чем человек. Компьютер должен применять одну и ту же логику для всех типов изображений.
Однако универсального способа все же не существует, так как для разных целей подходят разные методы. В рамках данной статьи будет рассмотрена векторная графика, как один из вариантов представления изображений.
Основные сведения
Если попросить человека нарисовать на листе бумаге кота, а затем указать размеры изображенного животного, то художник начнет мерить расстояние от ушей до хвоста. Для компьютера же был бы важен весь лист бумаги, ведь белый – это тоже цвет, который нужно отобразить.
В связи с этим, возникает необходимость каким-то образом хранить данные о графическом объекте. В векторной графике изображение состоит из простых объектов, таких как линии, многоугольники, точки:
Этот способ представления в корне отличается от широко распространенной растровой графики, где сохраняется информация о каждом пикселе.
Во многих ситуациях тип применяемой графики не имеет значения. Тем не менее, в определенных областях представление изображений с помощью графических примитивов гораздо удобнее; перечислим некоторые из них:
Преимущества и недостатки
Рассмотрим основные положительные стороны векторной графики по сравнению с растровой.
Однако существуют и некоторые недостатки векторной графики.
Основные форматы
Объекты векторной графики формируются в различных программах, а следовательно – применяются отличные друг от друга алгоритмы построения изображений. В связи с этим существуют разнообразные форматы векторной графики. Рассмотрим некоторые из них.
Отмечается высокое качество изображений. К сожалению, файлы, сохраненные в новых версиях программы, не могут быть прочитаны в старых.
Отличительной особенностью этой программы является огромное количество возможностей редактирования изображений, однако это в главной степени и вменяется редактору в качестве недостатка, так как освоение неопытными пользователями проходит с большими трудностями.
О чем нужно помнить
Работа с векторной графикой имеет свои специфические особенности. Ниже приведены некоторые рекомендации, которые помогут неопытному пользователю более уверенно чувствовать себя при выборе графического редактора и во время работы с ним.
