Для чего нужен видеочип
Зачем нужна видеокарта в компьютере или ноутбуке
Как выглядит видеокарта?
Видеокарта — это неотъемлемая составляющая любого компьютера, из-за отсутствия которой изображение на монитор не передавалось бы. Её еще называют графическим ускорителем, задача которого состоит в передачи неисчисляемого количества мегабайт информации на монитор. Поэтому совсем не удивительно, что такая плата занимает второе место по размеру среди всех компонентов компьютера.
Разные производители разрабатывают разный дизайн такого модуля. А также они могут быть как встроенными, так и дискретными.
На протяжении долгого времени встроенная видеокарта выглядела как находящиеся на материнской плате элементы модуля вместе с графическим процессом. Из-за этого она отбирала часть оперативной памяти. Сегодня такая видеокарта представляет ядро, которое размещено в самом центре процессора. Это небольшой графический чип. Из-за скрытого местоположения и маленького размера, обнаружить такой чип будет сложно.
Дискретная же видеокарта выглядит как отдельная плата, которая имеет свою оперативную память и графический процессор. Такой модуль находится в системном блоке и установлен на материнской плате. Из-за своего большого размера не заметить его невозможно. Расположенная в ноутбуке, она имеет небольшие размеры.
Видео
Основные характеристики видеокарт
Типы видеокарт для ноутбуков
Сейчас используются 2 вида видеокарт.
Интегрированные в процессор
Видеоядро, входящее в состав любого современного процессора. Дается, так сказать, «по-умолчанию», и более чем справляется с повседневной работой и даже простенькими играми. Чем новее поколение процессоров, тем мощнее становится такая видеокарта. Правда, о какой-либо конкуренции с дискретными вариантами речь не идет.
Особенностью этого типа видеокарт является использование части оперативной памяти для своих нужд. В целом, объем ОЗУ и ее скорость работы оказывают действие на возможности интегрированных видеокарт.
Среди преимуществ такого решения – энергоэффективность, отсутствие дополнительного чипа, который необходимо хорошо охлаждать, стоимость. Не приходится переплачивать за отдельную видеокарту.
Дискретные
Если возможностей встроенной графики недостаточно, то альтернативы использованию дискретной видеокарты нет. В ноутбуках она представляет собой распаянный на материнской плате чип. Поэтому, выбирая ноутбук, желательно уделить особое внимание выбору видеокарты. Заменить ее впоследствии практически невозможно.
Если память, жесткий диск, или, например, аккумулятор можно заменить, воспользовавшись более «продвинутой» модификацией, то заменить процессор или видеокарту уже не получится. Придется жить с тем, что есть.
Дискретные видеокарты выпускаются двумя компаниями: NVidia и AMD. У первой последнее поколение – это видеокарты GeForce 10xx, у их конкурентов – RX. Высокую производительность видеокартам обеспечивает собственный процессор и использование собственной же памяти, никак не связанной с ОЗУ.
В настоящее время можно встретить видеокарты, использующие видеопамять двух видов, GDDR3 и GDDR5. Первый тип по производительности, по сути, аналогичен всем привычной ОЗУ DDR3. А вот второй тип гораздо производительней. Делая выбор между двумя видеокартами, наличие памяти именно GDDR5 – существенный плюс. Недаром именно ее устанавливают в игровые видеокарты.
Популярные вопросы
Подойдут ли встроенные видеокарты для работы с видео и графикой?Скорее всего, нет. Смотреть кино и картинки на них можно, а вот монтировать видео и работать в профессиональных графических редакторах не стоит.
Какие модели дискретных видеочипов наиболее удачны для игр?Лучше всего для игр подходят старшие модели nVidia: RTX 2080, RTX 2070, RTX 2060 (хотя и предыдущее поколение 1060, 1070 и 1080 до сих пор отлично служат, а стоят куда дешевле). Очень хорошо показывают себя новые недорогие карты GTX 1660. В принципе, для нетребовательных игр хватит и модели с индексом 1050 — худо-бедно она потянет почти всё, пусть и на средне-низких настройках. А вот у AMD успехи на поприще дискретных видеокарт куда скромнее. Если вы фанат красной команды, можете обратить внимание Vega 56 и RX 560X — это чуть ли не единственные приемлемые для требовательных игр решения «не от nVidia».
Какие бывают видеокарты
Видеокарты разделяются на два вида:
Во многих современных процессорах есть встроенные видеочипы, которые и называется интегрированными видеокартами. У них нет физического носителя, а для своей работы ими используются ресурсы процессора и оперативной памяти. В подавляющем большинстве случаев встроенная графика гораздо менее мощная, чем дискретная, и встречается только в ноутбуках.
Встроенная (интегрированная) карта в ноутбуке
Дискретная видеокарта — это уже самостоятельная внешняя плата, которая совершенно не относится к процессору и имеет собственную систему охлаждения. Она выглядит примерно так.
Сейчас сложно представить современный ПК без дискретной видеокарты, в то время как существует довольно большое количество решений с интегрированными видеокартами среди ноутбуков. Всё потому, что необходимость в наличии дискретной видеокарты в ноутбуке возникает далеко не всегда, так как с большинством несложных повседневных задач достаточно хорошо справляются и встроенные видеоадаптеры.
Чем отличаются видеокарты
Существует несколько видов видеокарт. Их различают на офисные, игровые и профессиональные. Первые — это простые графические видеоадаптеры, которые предназначаются для того, чтобы выводить изображение на монитор. Это происходит в процессе работы с программами, которые являются нетребовательными к ресурсам. Но в чем же отличие профессиональной видеокарты от игровой?
Мощная игровая система
Говоря простым языком, в развлекательных приложениях и играх важным является изображение, эффекты и окончательная картинка всего этого. Профессиональные же адаптеры дают высокую производительность в специфических задачах, например моделирование и работа с инженерным софтом. Поэтому требования, которые выдвигают для видеокарт в первом случае, связаны со скоростью создания текстур и быстродействием шейдеров. Для вторых же важна геометрическая производительность процессора.
Встроенная или дискретная видеокарта в ноутбуке — чем отличаются и как работают
Содержание
Содержание
Одним из самых главных вопросов, встающих перед пользователем при выборе ноутбука, является тип используемой в нем видеокарты: встроенной или дискретной, а иногда и обеих сразу. От типа видеокарты напрямую зависят важнейшие характеристики ноутбука: цена, производительность в играх, скорость обработки графики и видео, время работы от батареи, шум, нагрев и вес. Давайте разберемся в типах используемых в ноутбуках видеокарт, их плюсах и минусах, и в том, как правильно выбрать видеокарту под ваши задачи.
Что такое встроенная и дискретная видеокарта
Пользователи не всегда понимают разницу между встроенной и дискретной видеокартой в ноутбуке. Ведь при использовании обычного ПК разницу в типе используемой видеокарты видно наглядно: встроенная в чипсет или процессор графика имеет видеовыходы на материнской плате, а дискретную видеокарту легко заменить. В случае с ноутбуком и встроенная, и дискретная видеокарты обычно расположены на его материнской плате, а замена дискретной видеокарты возможна только в том случае, если она реализована с помощью слота MXM.
Видеокарта для слота MXM
Главное отличие встроенной видеокарты современного ноутбука от дискретной заключается в ее расположении на подложке процессора и отсутствии собственной памяти. Ей приходится резервировать часть общей системной памяти ноутбука, объем которой обычно можно выбрать в BIOS в зависимости от ваших задач.
Основные отличия и использование памяти
Дискретная видеокарта, установленная в слот MXM
Дискретная видеокарта, даже если она распаяна на плате ноутбука и не является съемной, имеет собственную видеопамять, что позволяет ей экономить ОЗУ ноутбука и работать быстрее. Помимо этого, дискретная видеокарта имеет собственную систему питания и охлаждения, что обязательно отражается на стоимости ноутбука, его энергопотреблении и времени автономной работы. Такие видеокарты, например, GeForce RTX 3060 с технологией Max-Q, позволяют играть в самые требовательные игры на ноутбуке, сохраняя все его плюсы, в том числе компактность и небольшой вес.
Распространенные встроенные бюджетные видеокарты, например, Intel UHD Graphics 600 или Radeon RX Vega 2, обладают высокой энергоэффективностью и низкой ценой. Они позволяют создать компактный и легкий ноутбук с возможностью длительной автономной работы. При этом встроенная графика не только обеспечит декодирование видео высокого разрешения, разгрузив процессор, но и ускорит работу браузера. А заодно даст возможность поиграть во множество нетребовательных игр.
Как встроенная и дискретная видеокарта работают в паре
Разработчики ноутбуков стали совмещать встроенную и дискретную видеокарту в одном устройстве, получая экономичность и высокое время автономной работы при работе от батареи с возможностью играть в требовательные игры или выполнять тяжелые рабочие задачи при работе от сети. Иногда такой тип совмещенных видеоускорителей называют гибридной видеокартой.
Переключение режима работы видеокарт может происходить автоматически. При смене плана электропитания на производительный при подключении к сети в ноутбуке задействуется мощная дискретная видеокарта. Переключение может осуществляться и в ручном режиме, позволяя, например, без потери производительности смотреть видео высокого разрешения на встроенной видеокарте в то время, пока на дискретной видеокарте происходит кодирование видео или обработка изображений.
Чем отличаются дискретные видеокарты в ноутбуке и ПК
На обычном ПК у пользователя имеется огромная свобода действий в работе с дискретной видеокартой. Ее легко устанавливать в ПК, подключать к ней питание, чистить от пыли и даже есть возможность менять на ней систему охлаждения или ставить сразу пару видеокарт в один ПК. На ноутбуке таких широких возможностей нет. Даже если видеокарта подключена через слот стандарта MXM (MXM-I, MXM-II, MXM-III, MXM-HE), являющийся мобильной редакцией PCI Express, совмещенной с линиями передачи видеосигнала, поменять ее не так просто.
Во-первых, ограничения на установку более мощной видеокарты накладывает блок питания ноутбука, во-вторых, его система охлаждения может не справиться с возросшим тепловыделением от более мощной видеокарты. В-третьих, найти в продаже подходящую видеокарту стандарта MXM — дело непростое.
А если видеочип и видеопамять распаяны прямо на материнской плате ноутбука, замена видеокарты становится невозможной физически: замену компонентов видеокарты в случае их неисправности могут осуществить лишь сотрудники сервисных центров. Поэтому при покупке ноутбука надо выбирать модель с такой видеокартой, которой вам хватит для игр или работы на все время эксплуатации устройства.
Еще одно важное отличие дискретной видеокарты ноутбука от ее десктопной версии состоит в сильном снижении энергопотребления, чтобы вписаться в рамки, накладываемые компактностью и мобильностью. Частоты и напряжения видеокарты ноутбука сильно урезаются, вызывая иногда двукратное снижение энергопотребления. К примеру, десктопная видеокарта nVidia GeForce RTX 3070 имеет параметры TBP/TDP, равные 220 ваттам, а ее мобильные версии получили варианты исполнения с 80 и 115 ваттами.
Столь радикальное снижение энергопотребления невозможно произвести без потери производительности. В играх в разрешении Full HD 115-ваттная мобильная версия GeForce RTX 3070 отстает от десктопной в среднем на 30–50%, а 80-ваттная и вовсе оказывается слабее в полтора раза, в некоторых играх разница достигает даже 70–80%. Такая огромная разница делает видеокарты мобильной и десктопной версии продуктами совершенно различных классов, и это нужно учитывать при покупке.
Может ли встроенная видеокарта быть быстрее дискретной?
На первый взгляд такое различие в производительности видеокарт кажется абсурдом — зачем производителю дополнительно устанавливать более слабую видеокарту? Но на практике такое сочетание иногда встречается в бюджетных моделях ноутбуков, например, в HP Laptop 15-gw0040ur.
В этой модели установлена встроенная в процессор Athlon Gold 3150U видеокарта Radeon RX Vega 3, дополнительно имеется схожая по производительности дискретная видеокарта Radeon 620, имеющая 2 ГБ видеопамяти стандарта GDDR5, но с разрядностью шины памяти, равной всего лишь 64 битам.
В некоторых играх встроенная видеокарта Radeon RX Vega 3 опережает Radeon 620, особенно если в ноутбуке установлен достаточный объем ОЗУ, имеющий прямое влияние на производительность встроенной графики. Производительность встроенной видеокарты может подрасти и из-за оптимизации в новых драйверах, ведь в них делают упор на самые массовые продукты, к которым и относится Radeon RX Vega 3.
В популярной игре Fortnite Radeon RX Vega 3 опережает Radeon 620
Ноутбук — это платформа, позволяющая установить различные сочетания процессоров и дискретных видеокарт. Иногда производителю выгоднее оставить две схожие по производительности видеокарты, чем отключать одну из них. Пользователю это дает возможность выбора той видеокарты, которая будет быстрее в его задачах, главное — чтобы цена такого решения не отличалась от аналогов с одной видеокартой.
Правда ли, что встроенные видеокарты AMD намного быстрее видеокарт Intel?
Встроенная графика Radeon RX Vega появилась в 2018 году и сразу произвела фурор на рынке, занятом массовыми решениями от Intel, такими как HD Graphics 610 и HD Graphics 630. Младшее решение — графика Radeon RX Vega 3, встраиваемая в процессоры Athlon G, уверенно обходит в играх HD Graphics 610, а старшие модели, Radeon RX Vega 8, 10 и 11, не только обходят по скорости любую встроенную графику от Intel, но и на равных соревнуются с дискретными видеокартами Radeon RX 550 и GeForce GT 1030.
Пользователи возлагали надежды на новую графику Intel UHD 750 с архитектурой Xe-LP, встраиваемую в процессоры Rocket Lake-S, но, несмотря на неплохую прибавку в производительности по сравнению с графикой прошлого поколения, Intel UHD 630, достичь уровня Radeon RX Vega 8 в большинстве игр решению от Intel не удалось.
Встроенная графика Radeon RX Vega дала пользователям недорогих ноутбуков играть в современные игры, пусть даже и на минимальных настройках. Но надо учитывать, что для реализации ее потенциала в ноутбуке должен стоять солидный объем ОЗУ, работающей в двухканальном режиме.
Что выбрать?
Итак, мы подходим к главному вопросу: ноутбук с какой графикой выбрать под ваши нужды, ведь цены разных моделей, их производительность в рабочих программах и играх, а также время автономной работы радикально отличаются. Неправильный выбор в одном случае заставит вас переплатить, а в другом — не даст полноценно работать и играть на ноутбуке.
И если при приобретении обычного ПК такие проблемы можно решить апгрейдом, то в случае с ноутбуком придется менять устройство целиком.
Если ваши основные задачи:
Тогда вам стоит присмотреться к ноутбукам с встроенной видеокартой, например, Intel UHD Graphics: вы не только сэкономите, но и получите устройство, позволяющее дольше работать автономно, с низким уровнем шума и небольшим нагревом.
Если вы хотите получить большую производительность в играх, запускать некоторые новинки на минимальных настройках, а в такие хиты, как The Elder Scrolls V: Skyrim или Grand Theft Auto V, играть с комфортом, то стоит присмотреться к ноутбукам с встроенной видеокартой Radeon RX Vega 8, 10 или 11. Стоят они вполне демократично, например, Acer Aspire 3 A315-23-R8D5.
Если ваши задачи включают в себя:
В этом случае стоит присмотреться к игровым моделям с производительной дискретной видеокартой, например, GeForce RTX 3060. Цена на них уже кусается и может вдвое или втрое превышать цену бюджетных устройств, но вы получите ноутбук, способный полностью заменить мощный ПК в работе и играх и дающий свободу передвижения.
Выводы
Выбор оптимального ноутбука под ваши задачи — дело непростое. Особенно тяжело выбрать мощную модель с производительной видеокартой. Почти всегда это будет компромисс: мощное «железо» в небольшом корпусе греется заметно сильнее, чем в обычном ПК, а цена устройства будет высока. Но если вы часто переезжаете, путешествуете или вынуждены брать ноутбук с собой на работу, то выбор становится очевиден.
Главное — собрать как можно больше информации об интересующей вас модели, почитать отзывы пользователей и гайды о самых важных компонентах ноутбука, тогда выбор станет немного проще.
Все(Ну почти) о Видеокартах. Часть 1
Но при этом эта информация разбросана по разным источникам, и мне кажется, ее не мешало бы хоть немного систематизировать всего в двух статьях.
В первой части я постараюсь дать базовые знаний, во второй же будет немного более углубленный уровень.
Я постараюсь затронуть различные темы, касаемые видеокарт, в частности — что это, зачем она нужна, из чего состоит, характеристики и применение в вычислительной технике
Часть 1: Что Такое Видеокарта? Зачем она нужна? Из чего она состоит?
Часть 2: Характеристики и Применение Видеокарт в вычислительной технике
P.S Ссылку на 2 часть я прикреплю, как только она будет
Видеокарта – это устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора.
Видеокарта в разных источниках может носить названия вроде: графический ускоритель, графическая карта, видеоадаптер, 3D-ускоритель, GPU и другие похожие термины. Все это различные названия одного и того же устройства, очень важного в современном компьютере.
Почему 3D-ускоритель или почему графический ускоритель? Почему «важного в современном комьютере»? Откуда это все? Об этом чуть позже
А сейчас смотрите — видеокарты делятся на 3 типа:
Интегрированные видеокарты : Это видеочипы, интегрированные в ядро процессора (CPU), (пребывают на кристалле процессора ) или, реже, вшиты в материнскую плату( как правило, находятся сами по себе, но вообще могут находиться под чипом именуемым «северным мостом «. Интегрированные видеокарты дают слабые показатели для тех, кто хочет хорошую графическую производительность.
Ведь интегрированные решения для этого не рассчитаны и используются в, например, офисных компьютерах(или ноутбуках), где предполагается, что не будет сильных нагрузок на видеочип.
Проблема интегрированных видеокарт в том, что они не имеют собственную оперативную память (ОЗУ), и используют вместе с процессором одну оперативную память компьютера, при том передача сигнала идет по одной системной шине — и то, и другое, на самом деле, сильно тормозит работу.
Интегрированная видеокарта идет вместо со всеми остальными компонентами на плате, так как, очевидно, она на этой плате располагается
Пример 1:
Пример 2:
Пример 3:
Дискретные видеокарты отличаются своими вычислительными мощностями в сравнении с интегрированными видеоадаптерами, так как имею свою собственную память — следовательно нет необходимости лезть и на пару с процессором брать оперативную память компьютера, хотя дискретная видеокарта и это тоже умеет
Дискретная карта не интегрирована в материнскую плату, а располагается отдельно, являясь независимой(захотел-вытащил и унес с собой) и соединясь с системной шиной данных с помощью плат расширения(иначе говоря — слотов), которые
Посмотреть все изображения
используются для подключения внешних устройств(aka адаптеры или контроллеры этих подключаемых устройств)
Говоря о слотах, я имею ввиду:
Дискретная карта, очевидно, отличается от интегрированной и выглядит так:
Пример 1:
Пример 2:
Пример 3:
Пример 4:
Как вы видите, дискретные карты, в отличие от интегрированных, не являются неотъемлемой частью платы и выполнены в виде отдельного чипа
Гибридные решения : Этот вариант(ну или это решение) подразумевает в себе, как, собственно, понятно из названия- совмещение интегрированной видеокарты и дискретной( только вот работа происходит не одновременно, а поочередно, при том ресурсы требующие больших вычислительных мощностей отдаются дискретной, а меньших — слабой, интегрированной видеокарте(происходит переключение-должно)
И вот в данном случае, видеокарту( как раз обычно и имеют ввиду дискретную) можно считать графическим ускорителем, 3D-ускорителем, ведь скорость работы заметно возрастает, и с прохождением игр проблем меньше.
Именно за своей вычислительной мощности дискретная карта играет роль очень важного в современном компьютере компонента.
К минусам еще можно отнести тот факт, что если по каким-то причинам ваш видеочип выйдет из строя- это будет больно, так как он находится аж в процессоре, что достаточно проблемно
Если же вы хотите получить от компьютера больших мощностей, ведь вам надо, к примеру, поиграть в нововышедшие игры, свободно смотреть видео в лучшем качестве, рендерить ролики и еще кучу всего, что хорошо прогреет вашу «машину», то, определенно стоит брать дискретную видеокарту, пусть это вам и обойдется дороже.
В случае выхода чипа из строя на дискретной карте- так как дискретная карта так же свободно вытаскивается, как и вставляется — его можно перепаять или заменить, изначально, конечно же, достав эту видеокарту (прогревать не стоит, я считаю, что это бред и потом будет только хуже)
Интегрированная видеокарта использует те же ресурсы, что и другие компоненты на этой плате, а вот с дискретной картой дела обстоят интереснее, она имеет свои компоненты.
Кому интересно, в разрезе она выглядит так:
Давайте еще раз посмотрим на внешнюю(дискретную) карту:
Современная дискретная видеокарта состоит из следующих частей:
Графический процессор (ну или Graphics Processing Unit (GPU) — графическое процессорное устройство) занимается расчётами выводимого изображения, освобождая от этой обязанности центральный процессор, производит расчёты для обработки команд трёхмерной графики. Является основой графической платы, именно от него зависят быстродействие и возможности всего устройства.
Современные графические процессоры по сложности строения не уступают центральному процессору компьютера, и зачастую превосходят его по вычислительной мощности, благодаря большому числу универсальных вычислительных блоков( больше ядер)
Выглядит GPU, например, так :
О его архитектуре и в принципе, о различии между CPU и GPU мы еще поговорим, после того, как я разберу все составляющие компоненты
Видеоконтроллер отвечает за формирование изображения в видеопамяти, он посылает команды на цифро-аналоговый преобразователь (RAMDAC) и проводит обработку команд центрального процессора
Если же говорить о дискретной карте, то используется VRAM (видеопамять)
Современные графические адаптеры(видеокарты) — например у AMD, NVidia- обычно имеют не менее двух видеоконтроллеров, работающих независимо друг от друга и управляющих одновременно одним или несколькими дисплеями каждый.
Картинки:
Видео-ПЗУ (Video ROM) — не путайте с видеопамятью— постоянное запоминающее устройство (ПЗУ), в которое записаны BIOS видеокарты, экранные шрифты, служебные таблицы и т. п. ПЗУ не используется видеоконтроллером напрямую — к нему обращается только центральный процессор
4.Видеопамять(VRAM) — это внутренняя оперативная память, отведённая для хранения данных, которые используются для формирования изображения на экране монитора.
Видеопамять выполняет функцию кадрового буфера, в котором хранится изображение, создаваемое и постоянно изменяемое графическим процессором, пока то не выведется на экран монитора (или нескольких мониторов).
В видеопамяти хранятся также промежуточные невидимые на экране элементы изображения и другие данные.
Вот эти черные чипы, расположенные вокруг графического процессора и есть видеопамять
Вот еще пример:
Видеопамять бывает нескольких типов, различающихся по скорости доступа и рабочей частоте, о ней мы еще поговорим ниже, когда я буду затрагивать характеристики видеокарт
Видеоконтроллер формирует изображение, однако его нужно преобразовать в необходимый сигнал с определенными уровнями цвета.
Данный процесс выполняет ЦАП
Один канал работает на 256 уровнях яркости для отдельных цветов, а в сумме ЦАП отображает 16,7 миллионов цветов(а за счёт гамма-коррекции есть возможность отображать исходные 16,7 млн цветов в гораздо большее цветовое пространство).
Некоторые ЦАП имеют разрядность по каждому каналу 10 бит (1024 уровня яркости), что позволяет сразу отображать более 1 млрд цветов, но эта возможность практически не используется.
Для поддержки второго монитора часто устанавливают второй ЦАП.
Используется при DVI-D, HDMI, DisplayPort подключениях.
Дело в том, что с распространением жидко-кристаллических мониторов и плазменных панелей нужда в передаче этого самого аналогового сигнала отпала — в отличие от электронно-лучевых трубок они уже не имеют аналоговую составляющую и работают внутри уже сразу с цифровыми данными.
Более подробная информация про TMDS вот тут
Видеокарты имеют возможность передачи изображения на другие устройства вывода путем подключения, через интерфейсы(выходы):
VGA (Video Graphics Adapter) используется для вывода аналогового сигнала
Разъем для называют VGA или D-Sub 15 (15-контактный разъем)
HDMI (High Definition Multimedia Interface) интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования
DVI (Digital Visual Interface) — цифровой интерфейс, который применяется для подключения видеокарты к ЖК-мониторам, телевизорам, проекторам, а также плазменных панелей

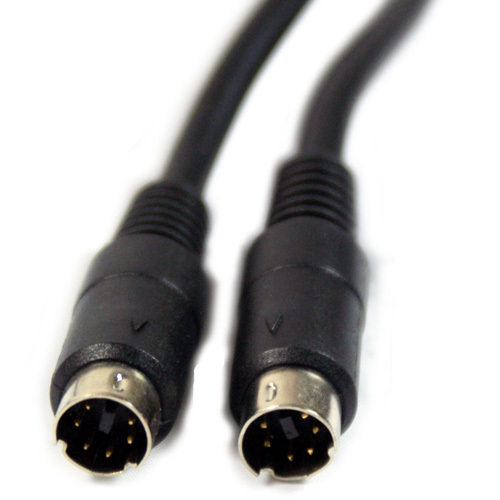

S-Video (или S-VHS) — аналоговый разъем, который используется для вывода изображения на телевизоры и видеотехнику.
DisplayPort – принципиально новый тип цифрового интерфейса для связи видеокарт с устройствами отображения
Разъём RCA (Radio Corporation of America) aka «Тюльпан» или «Колокольчик».
Обычный выход, который можно встретить на телевизорах и видеооборудовании
Система охлаждения предназначена для сохранения температурного режима видеопроцессора и (зачастую) видеопамяти в допустимых пределах — очевидно
Вообще, такой вариант охлаждения не единственный, так же есть и другой —водяное охлаждение, которое нередко поставляется с красивой подстветкой.
Только посмотрите на это:
К слову, у воздушного охлаждения подсветка тоже есть:
Если из снимков еще не очевидно, то имейте в ввиду, что система воздушного охлаждения предполагает только радиатор(делается из меди или аллюминия, так как имеет большую теплоемкость, вследствие чего перетягивает на себя большую часть тепла) и вентилятор(«выдувает» это тепло из радиатора), в английском сам термин cooler(охладитель) принято разделять на 2 части. Так, например, есть понятия heat sink & fan — радиатор и вентилятор за счет этого и охлаждается (-ются) элемент(-ы) платы
Система жидкостного охлаждения же – это такая система охлаждения, в качестве теплоносителя в которой выступает какая-либо жидкость, а не воздух.
Вода в чистом виде редко используется в качестве теплоносителя (связано это с электропроводностью и коррозионной активностью воды), чаще это дистиллированная вода (с различными добавками антикоррозийного характера), иногда — масло, другие специальные жидкости.
Главная разница в использовании воздушного и жидкостного охлаждения заключается в том, что во втором случае для переноса тепла вместо воздуха используется жидкость, обладающая гораздо большей, по сравнению с воздухом,
теплоемкостью.
На второй картинке на показано, но шланги тоже соединены с помпой
Имея жидкостную систему охлаждения, обычно остужают все сильно нагревающие компоненты, и тогда это выглядит так:
Но а для самой видеокарты охлаждение идет только самого видеочипа:
Принцип действия системы жидкостного охлаждения отдаленно напоминает систему охлаждения в двигателях автомобиля — через радиатор вместо воздуха, прокачивается жидкость, что обеспечивает гораздо лучший теплоотвод.
В радиаторах охлаждаемого объекта вода нагревается, после чего вода из этого места циркулирует в более холодное, т.е. отводит тепло.
Одна из частых проблем обладателей систем жидкостного охлаждения это перегрев околопроцессорных элементов материнской платы, которые могут сильно нагреваться
Связано это с тем, что обычно в таких системах отсутствует циркуляция холодного воздуха.
Как раз таки совмещение с кулером, который будет охлаждать остальные греющиеся элементы, тем самым, в многих случаях спасая ситуацию
Выбирая жидкостную систему охлаждения, будьте бдительны. Этот подход хоть и делает работу комьютера менее шумным, и лучше остужает, но тем не менее, иногда это плохо заканчивается, включая все вытекающие последствия
