Для чего нужен золотник
Золотниковый клапан
Золотни́к, золотниковый клапан — устройство, направляющее поток жидкости или газа путём смещения подвижной части относительно окон в поверхности, по которой она скользит.
Применение
Устройство

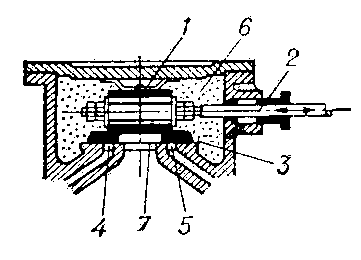

Коробчатый золотник представляет собой перевёрнутую коробку 1, попеременно перемещаемую золотниковой тягой 2 вправо и влево по золотниковому зеркалу 3 с прямоугольными окнами 4 и 5. В зависимости от положения золотника, окна сообщаются или с замкнутым пространством 6, окружающим золотник и заполненным рабочим телом, или с полостью 7, соединённой с атмосферой или конденсатором.
Недостаток коробчатого золотника — неуравновешенность, вследствие которой рабочее тело сильно прижимает его к зеркалу, что вызывает износ трущихся поверхностей и требует значительных усилий для передвижения золотника.
Цилиндрический золотник по принципу действия аналогичен коробчатому, но полностью уравновешен. Такой золотник обычно имеет два поршня 1 и 2 на общем штоке 3, перемещающихся в снабжённой окнами втулке 4. В системах гидравлического регулирования высокой точности цилиндрическому золотнику иногда сообщают непрерывное вращательное движение вокруг оси или колебательное вдоль оси с целью повысить чувствительность системы путём замены трения покоя трением скольжения.

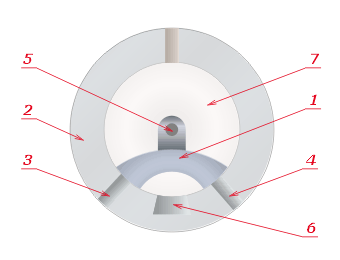

Крановый золотник по существу представляет собой коробчатый золотник 1, согнутый вокруг оси, перпендикулярной направлению его движения, и вставленный в цилиндрическую втулку 2 с двумя окнами 3 и 4. Качаясь вокруг неподвижной оси 5, золотник сообщает или разобщает окна с камерами 6 и 7.
