Для чего нужна информатика электрику
Для чего нужна информатика электрику
Проектная деятельность – это деятельность, которая заранее направлена на определенный результат, получение уникального продукта. Проект – проблемная ситуация реально существующая, студентам интересно находится в состояния поиска решения каких-либо вопросов.
Проектная деятельность – это деятельность, которая заранее направлена на определенный результат, получение уникального продукта. Проект – проблемная ситуация реально существующая, студентам интересно находится в состояния поиска решения каких-либо вопросов.
В этом учебном году мы решили со студентами первого курса, обучающихся по профессии «Электромонтер по ремонту и обслуживанию электрооборудования» создать проект. Изначально мы разделили нашу деятельность по этапам.
1. Подготовительный этап, в данном периоде мы определились с темой, целями и задачами. Поняли, что для нашего проекта нужно провести небольшое исследование, то есть опрос, в нем должны участвовать студенты получающие профессию «Электромонтер по ремонту и обслуживанию электрооборудования». Участники опроса должны сказать, какая компьютерная программа на их взгляд нужна им будет в будущем.
2. Планирование. На данном этапе проектная группа искала источники информации, формулируют будущие результаты, а, следовательно, задачи. Преподаватель помогает в анализе и синтезе.
3. Принятие решения. Рабочая группа выполняет опрос, преподаватель выполняет роль наблюдателя, но в то же время консультирует и направляет студентов.
4. Оформление проекта. Студенты корректируют свои наработки, оформляют работу.
5. Оценка. На этом этапе проектная группа оценивает и сравнивает предполагаемые результаты с полученными. Обсуждают защиту проекта.
6. Защита проекта. Очень важный этап, так как именно в этот момент студенты сами понимают, где допустили ошибки или напротив превзошли ожидания [2].
Проектная деятельность очень удобна тем, что она является наиболее оптимальным способ не только актуализации знаний, но и проверка способностей студентов работать самостоятельно.
На сегодняшний день компьютер рабочий инструмент не только для программистов, но и многим рабочим специальностям он необходим. Например, электрикам, существует очень много программ, которые будут просто не заменимы. В рамках работы над проектом, наша рабочая группа протестировала несколько компьютерных программ.
1. «Электрик» поможет рассчитать ток по заданному сечению и определить ток и мощность, рассчитать потери напряжения.
2. Сable позволяет определить сечение, мощность, рассчитать ток, произвести корректировку сечения потерь по длине проводника.
3. Voltage Fall необходима для расчета сечения провода, сопротивление провода в зависимости от силы тока.
4. DIALux позволяет работать со схемами и построения графиков. Электрикам данная программа может пригодиться при выполнении светотехнических расчетов и проектировании освещения.
5. sPlan – это графический редактор, создает электрические чертежи. Программа поможет качественно создать схемы, хорошо работает с векторной графикой.
6. Начало электроники программа позволит имитировать на экране монитора процессы сборки электрических схем, причем это дается в реальном физическом эксперименте, поэтому можно проследить процесс сборки и особенности работы [1].
В профессии электрика компьютер сегодня не заменимый инструмент. Благодаря ему можно проверить народную мудрость: «Семь раз отмерь, один раз отрежь». Компьютерные программы позволяют применять в экспертно-диагностических системах.
Проектная деятельность данного типа, позволяет иначе посмотреть студентам первого курса на компьютер. Многие привыкли видеть в нем верного товарища в поисках траты времени. После этой деятельности, они увидят в лице компьютера помощника в своей профессиональной деятельности. Данную проектную деятельность можно осуществить и со студентами других профессий. Компьютерные программы сейчас есть для всех профессий и поэтому затея данного проекта актуальна.
Главное, что после окончания проектной деятельности, студенты должны научиться следующему:
1) слышать себя и товарища;
2) уметь находить компромисс;
3) самостоятельно искать информацию;
4) выполнять работу, согласно намеченному плану;
5) уметь делать анализ и самооценку работе [3].
Проект: «Использование информационных технологий в профессии электромонтёра»
В данной работе рассмотрено, с помощью каких программ можно использовать компьютер для работы электромонтёру.
Просмотр содержимого документа
«Проект: «Использование информационных технологий в профессии электромонтёра»»
Программы для вычислений………………………………………….….
Программы для работы со схемами…………………………………..…
Программы для работы с документацией……………………………….
Для многих людей компьютер является не только домашним развлекательным центром, но и инструментом, позволяющим зарабатывать деньги. В первую очередь это, конечно, программисты. Не обходятся без компьютера и люди других профессий: писатели, переводчики, архитекторы, дизайнеры, конструкторы, бухгалтеры и даже музыканты. В своей работе я попытаюсь выяснить, нужен ли компьютер для работы электромонтёру.
Цель и задачи проекта
Цель проекта: выяснить, какое значение играет компьютер в профессиональной деятельности электромонтёра.
Для выполнения этой цели были поставлены задачи:
Поиск бесплатных программ в интернете.
Описание этих программ и создание их скриншотов.
Написание отчета о проделанной работе.
Презентация бесплатных программ необходимых для работы электрика.
Определиться с формулировкой темы.
Составить список необходимых программ.
Найти в Интернете информацию об этих программах.
Выбрать наиболее подходящие программы для создания презентации.
Работа над проектным продуктом.
Работа над отчетом.
Программы для вычислений Электрик 7

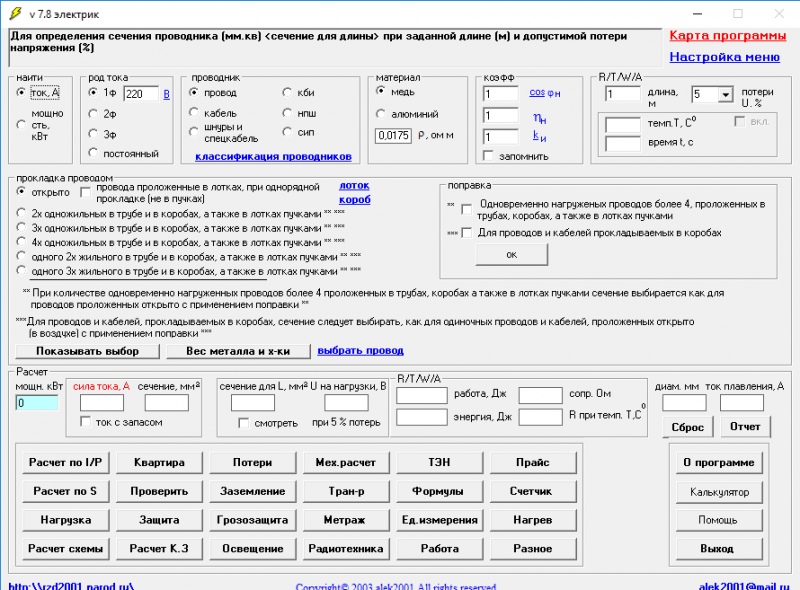

Программа «Электрик» предназначена в помощь электрификаторам всех уровней в быту.
-рассчитать мощность по 1ф/3ф току.
-рассчитать ток по 1ф/3ф мощности.
-по заданному сечению и условиям прокладки определить ток
-рассчитать потери напряжения
-рассчитать токи короткого замыкания
-определить диаметр провода, кабеля, шнура и спецкабеля.
-определить сечение провода, кабеля, шнура и спецкабеля
-проверить выбранное сечение на:
-экономическую плотность тока
-выбрать сечение провода, кабеля, шнура и спецкабеля при определенной прокладке и потерю напряжения для проводников до 1000 В при определенной длине.
-определить ток плавки материала проводника.
-определить энергию электрической цепи.
-определить количество теплоты, выделяющейся в цепи(работа).
-рассчитать заземление, как одиночного так и контура.
-рассчитать промерзания грунта для работ по заземлению и прокладке кабелей
-выбрать автоматы защиты
-произвести расчет работ и выбор оборудования связанных с электрификацией.
-вычислить цену за n количество дней m количество Квт.
-по присоединенной мощности
-по счетчику 220/380 В (с сохранением значений счетчика)
-программа имеет встроенный прайс на электрооборудование. Имеется возможность редактирования прайса.
-примечание: документы и таблицы.
-подробная контекстная помощь.
-работа с прайсами формата Excel специальной программой CU_prs

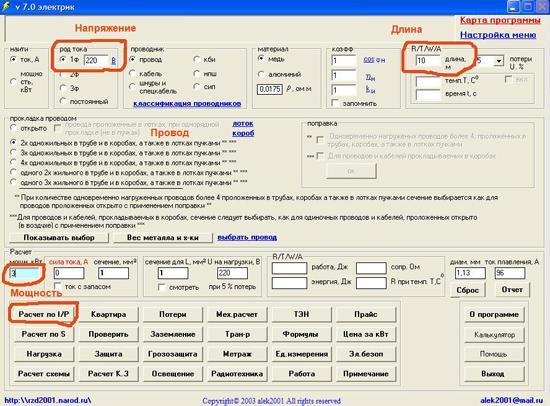

Например, нам надо рассчитать сечение кабеля для нагрузки мощностью 3 кВТ при однофазной сети. Выбираем нужное напряжение, длину, способ прокладки и количество жил провода и мощность, после чего нажимаем кнопку Расчет по I/P.
После чего программа рассчитает электрический ток и необходимое сечение провода для указанной длины.
Всё просто. Программа очень функциональная и помогает облегчить жизнь при электрических расчетах.

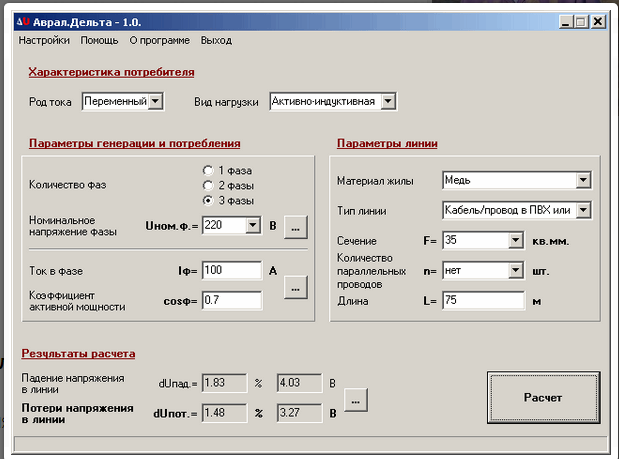

Программа предназначена для расчета падения и потерь напряжения в сетях постоянного и переменного тока. Разработана для специалистов в области проектирования и эксплуатации электрических сетей.
Исходные данные, вводимые в программу.
1) Род тока:
2) Вид нагрузки:
3) Количество фаз расчетной линии (для 3-фазной сети переменного тока):
· 2 фазы (подключение потребителя на линейное напряжение);
4) Номинальное напряжение фазы:
4а) Напряжение источника питания (ИП):
· любое значение в % от номинального напряжения фазы;
· любое абсолютное значение напряжения фазы ИП (в вольтах).
4б) Суммарные потери напряжения до расчетной линии:
· любое значение в % от номинального напряжения фазы;
· любое абсолютное значение потерь напряжения.
5) Значение фазного тока (Iф) и коэффициента активной мощности (cosф – только для переменного тока):
Предусмотрена возможность расчета Iф и cosф по другим характеристикам потребителя:
· активной мощности P;
· реактивной мощности Q;
· коэффициенту реактивной мощности tgф;
· углу между током и напряжением ф.
6) Материал жилы:
7) Тип линии:
· кабель/провод в ПВХ или резиновой изоляции; в бумажной изоляции;
· воздушная (одножильные проводники при расстоянии между ними 15…40 см).
8) Сечение жилы проводника:
· для медного кабеля/провода в ПВХ или резиновой изоляции:
0.5, 0.75, 1.0, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 кв.мм;
· для остальных кабелей/проводов:
1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 кв.мм.
9) Количество проводов, проложенных параллельно:
10) Длина линии:

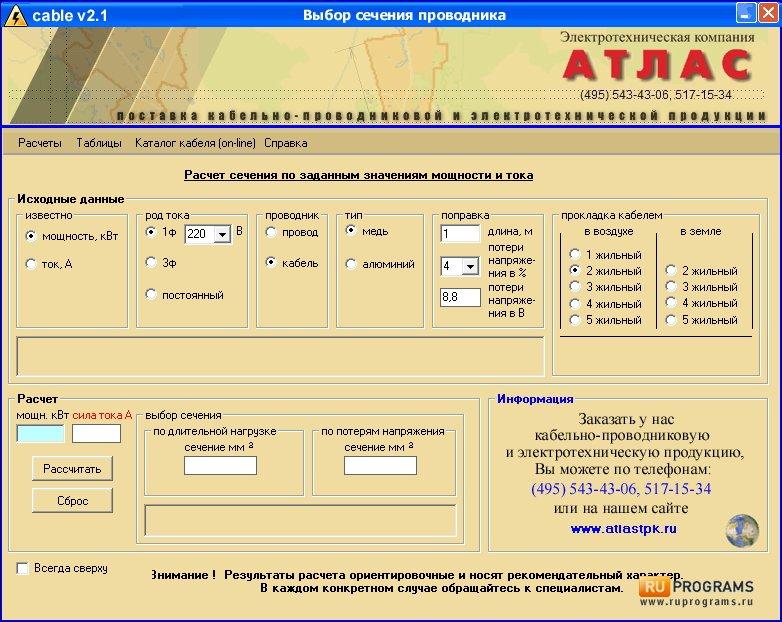

Сable
Программа позволяет определить сечение провода/кабеля при различных условиях прокладки, рассчитать мощность по 1ф/3ф току, рассчитать ток по 1ф/3ф мощности, произвести корректировку сечения по потерям на длине проводника.
Работа с программой:
1. Выбрать переключателем известный параметр мощность или ток
2. Установить род тока
3. Выбрать переключателем провод или кабель
3. Выбрать переключателем материал проводника медь или алюминий
4. Если надо учесть падение напряжение на длине проводника, то ввести длину и коэф. потери напряжения
5. Выбрать метод прокладки провода/кабеля
6. Ввести в затемненное голубым текстовое поле значения тока/мощности.
Программа Voltage Fall предназначена для расчета сечения провода в зависимости от силы тока. Также можно рассчитать сопротивление провода, определить его вероятность нагрева при максимальной нагрузке, произвести расчеты работ по электрификации отдельного помещения или всей страны, подобрать по имеющемуся в программе прайс-листу необходимое электрическое оборудование.
Программа проста в установке и использовании, имеет простой понятный интерфейс, может быть полезна при проектировании электромонтажа. Программа для расчёта потерь напряжения не требует установки, работает автономно с любых носителей.
Программы для работы со схемами и построения графиков DIALux
Программа для проектирования освещения «DIALux» предназначена для выполнения светотехнических расчетов и проектирования как внутреннего, так и внешнего освещения. На данный момент DIALux является безусловным лидером среди светотехнических программ. Разработана немецкой компанией DIAL GmbH.
Графический редактор sPlan, является разработкой компанией ABACOM, она предназначена для создания электрических чертежей. Данная программа для создания схем, хорошо работает с векторной графикой своего формата, а также имеет все необходимые функции, что нужны инженеру, да и простому электрику для создания хорошего чертежа либо электронной или электрической схемы.
sPlan очень удобен в использовании. Добавляемые компоненты просто «перетаскиваются» с находящейся слева панели, справа от которой находится панель инструментов для рисования линий и различных геометрических форм, добавления надписей, вставки растровых изображений и т.д. Нумерация компонентам может присваиваться как автоматически, так и вручную. Режим можно выбрать правой кнопкой мыши через свойства компонента (Properties), в том же окне редактируются дополнительные атрибуты, в том числе текстовое поле (в нём можно написать, например, номинал данной детали и т.д.). В комплект программы включено большое количество готовых библиотек электронных компонентов, возможно создание и сохранение собственных шаблонов компонентов. Редактор может работать с несколькими страницами (в виде вкладок), имеются функции экспорта документа в графический файл и печати с предварительным просмотром. В последней версии удобно реализовано масштабирование при помощи колёсика мыши, возможна печать больших листов на обычном принтере, рассчитанном на лист формата А4.

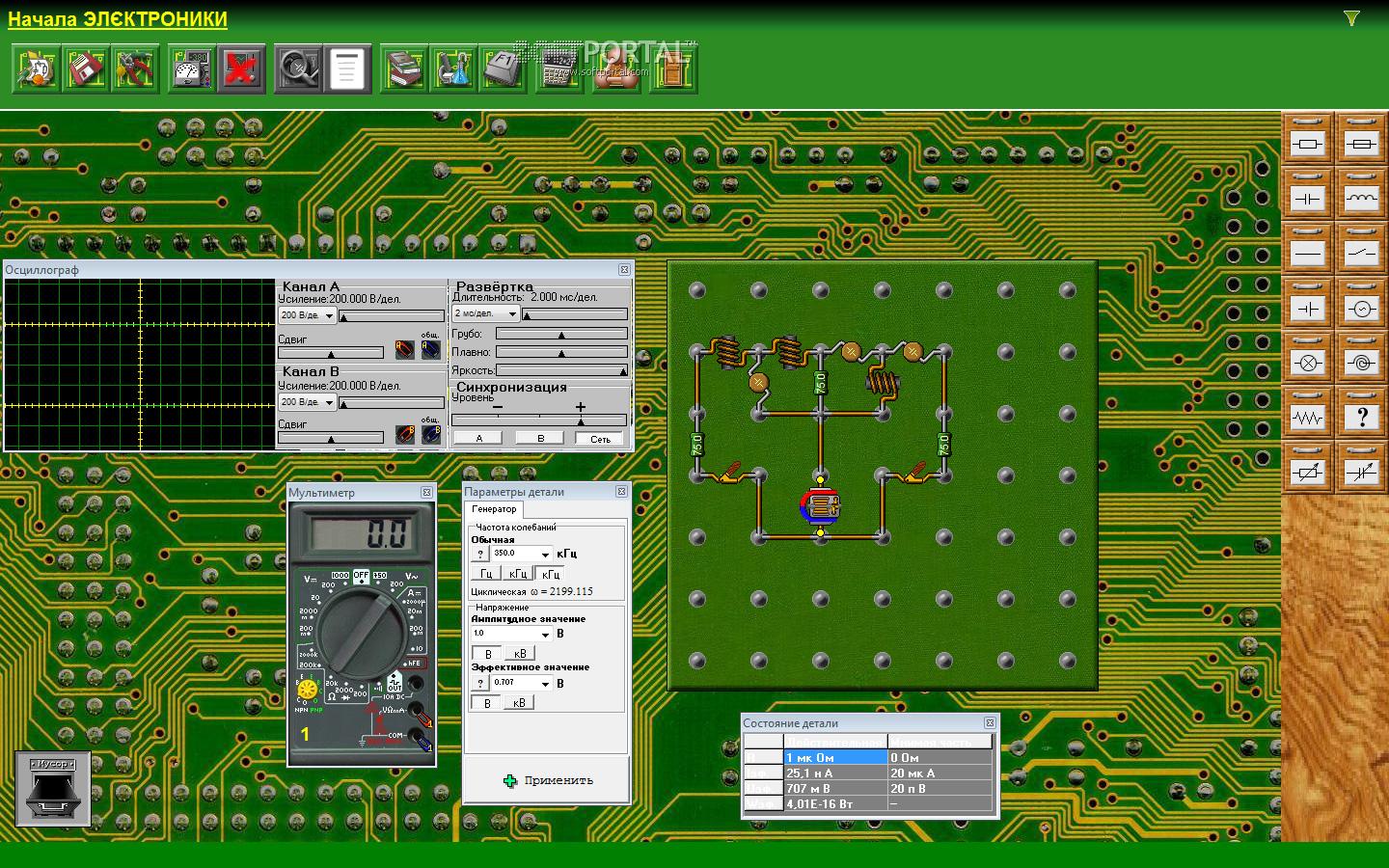

Программа представляет собой электронный конструктор, позволяющий имитировать на экране монитора процессы сборки электрических схем, исследовать особенности их работы, проводить измерения электрических величин так, как это делается в реальном физическом эксперименте.
С помощью программы можно:
изучать зависимость сопротивления проводников от удельного сопротивления его материала, длины и поперечного сечения;
изучать законы постоянного тока – закон Ома для участка цепи и закон Ома для полной цепи;
изучать законы последовательного и параллельного соединения проводников, конденсаторов и катушек;
изучать принципы использования предохранителей в электронных схемах;
изучать законы выделения тепловой энергии в электронагревательных и осветительных приборах, принципы согласования источников тока с нагрузкой;
ознакомиться с принципами проведения измерений тока и напряжения в электронных схемах с помощью современных измерительных приборов (мультиметр, двухканальный осциллограф), наблюдать вид переменного тока на отдельных деталях, сдвиг фаз между током и напряжением в цепях переменного тока;
изучать проявление емкостного и индуктивного сопротивлений в цепях переменного тока, их зависимость от частоты генератора переменного тока и номиналов деталей;
изучать выделение мощности в цепях переменного тока;
исследовать явление резонанса в цепях с последовательным и параллельным колебательным контуром;
определять параметры неизвестной детали;
исследовать принципы построения электрических фильтров для цепей переменного тока.
Компьютерная программа EWB 5.12 (современное название Multisim) предназначена для проектирования аналоговых и цифровых электронных схем. Очень хорошо продуманный интерфейс. Огромная библиотека элементов, правда иностранного производства. Отлично моделирует цифровые схемы.

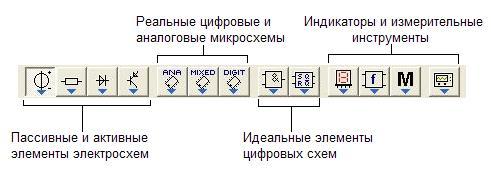

Элементы электронных схем сгруппированы по категориям.
Программы для работы с документацией
Программа для автоматического заполнения наряда-допуска на работу в электроустановках.
В программе реализована удобная система списков автозаполнения, что позволяет сократить время написания наряда буквально до минуты, избавляет от однообразной рутинной работы, а также сводит к минимуму возможность ошибок.
В работе электрика компьютер играет большую роль. С его помощью создается техническая документация, электрические схемы. Компьютеры применяются в экспертно-диагностических системах, для моделирования и принятия решений. Применение компьютеров для решения профессиональных задач электриков требует овладения инженерами знания и умения в области информационных технологий, автоматизированной обработки информации.
Именно для этих задач разработаны программы, часть которых описана в
Закончив проект, я научился:
— Осуществлять поиск необходимой информации.
Компьютерные программы в работе электрика
Технические науки
Похожие материалы
Работа электрика связана с различными электрическими приборами и оборудование. В своей профессиональной деятельности электрик выполняет различные расчеты, разрабатывает электрические схемы и подбирает различное оборудование. Выполнение всего этого отнимает много времени и в этом случае электрику упростит работу использование компьютерных программ.
Сейчас существует множество различных электротехнических программ, которые выполняют профессиональные задачи в этой профессии. Основной целью данных программ является упрощение работы электрика, то есть время потраченное на выполнение расчетов и черчение схем сводится к минимуму. В данной работе рассмотрим наиболее распространённые программы, которые могут быть использованы в работе электриками.
Существующие программы исходя из их функций можно разделить на две основные группы:
Первая программа, которая помогает в работе с вычислениями — это «Электрик». Она обладает понятным и простым интерфейсом, работает по понятной технологии, довольно точно и быстро выполняет свои задачи.
Программа позволяет рассчитать мощность, заземление, ток, потери напряжения, токи короткого замыкания; определить диаметр провода, сопротивление, нагрев, количество теплоты, сечение кабеля; проверить выбранное сечение на: нагрев, экономическую плотность тока, потери напряжения. Данной программой можно пользоваться мастеру для проведения электрических работ. Но полученные данные следует осмыслить и проанализировать, ведь полностью доверять им опасно. Нужно больше полагаться на свой опыт и полученные знания, а компьютерный расчет использовать как вспомогательный материал.
Программа Voltage Fall используется для расчета сечения и сопротивления провода, потери напряжения; для определения вероятности нагрева при максимальной нагрузке; для подбора электрического оборудования, список которого находится в программе. В своей работе электрики выполняют большую работу по расчетам, которая занимает достаточно долгое время. Гораздо проще, удобнее и быстрее провести вычисления на компьютере через специальный программный пакет.
Программа для проектирования освещения «DIALux» предназначена для выполнения светотехнических расчетов и проектирования как внутреннего, так и внешнего освещения. Данная программа находится в свободном доступе, и она позволяет выполнить любые расчеты на профессиональном уровне. С помощью этой программы пользователь может получить результат проделанной работы в готовом виде. Программа позволяет достичь максимально естественного изображения, которое достигается за счёт геометрически правильного рассеивания света.
Программа sPlan позволяет создавать электрические схемы. В данной программе хорошо работать с векторной графикой и в ней присутствуют все необходимые функции для создания хорошего чертежа. Данный продукт может использоваться как будущими специалистами, так и профессиональными электриками. Студент без особого труда сможет изобразить электросхему токарного станка, а электрик — схему электрической проводки квартиры или дома.
Программа «Компас-Электрик» используется в качестве проектирования оборудования и состоит из двух модулей. Первый модуль — это редактор схем, второй — база данных. В редакторе схем, можно создавать разные виды схем, начиная от обычной простой электрической схемы и заканчивая схемами, которые имеют большое количество элементов с их сложным расположением. В базе данных расположены все комплектующие изделия, которые используются в проекте.
Программа «Electronic WorkBench» предназначена для анализа работы электронных схем. Отличная программа для моделирования электрических схем практически любой сложности. Данная программа может использоваться не только электриками в своей работе, но и студентами для подготовки и проведения лабораторных работ в рамках учебного курса электротехники, электроники и пр.
Такие программы позволяют не только выполнить быстрые расчеты, сэкономить время решения поставленной производственной задачи, оптимизировать работу, но и организовать процесс самообучения, осуществить дистанционную проверку результатов.
Данные программы являются многофункциональными, которые имеют большое количество функций. Их использование открывает множество возможностей для профессиональных электротехнических расчетов. Компьютерные программы имеют удобный интерфейс и просты в использовании.
Методическая разработка «Информатика в моей профессии»
Здравствуйте. Мы хотим представить вашему вниманию проект под названием «Информатика в моей профессии»
Мы «электромонтеры охранно-пожарной сигнализации»
Знание информатики очень помогает Электромонтеру. Ведь каждый датчик имеет свое программное обеспечение. Создание таблиц, чертежей, и т.п. Так же осуществляется в компьютере.
В наше время все используют компьютеры. Ведь правильное использование компьютера, только облегчают работу специалиста. Поэтому рабочие должны знать информатику.
Диспетчер тесно контактирует с компьютером
Он принимает сигнал нарушения, обрабатывает его и вызывает на место сигнала, либо пожарную машину, либо охрану
Электромонтёр ОПС устанавливает извещатели для защиты дверей, стен, объёма
помещения, пожарные извещатели самосрабатывающие огнетушители, динамики
оповещения, считыватели, домофоны, телекамеры, турникеты. Они монтируют
пультовое оборудование, устанавливают извещатели и телекамеры для защиты
периметра зданий и территорий, монтируют системы пожаротушения, дымоудаления и оповещения. И все это подключается к компьютеру и управляется с него.
Без изучения информатики ОПСник не сможет выполнять свою работу.
Каждая система зависит от диспетчерского пульта, т.е. от компьютера, в том числе и ОПС
Знания компьютерных программ даёт возможность управлять шлейфами
Система видеонаблюдения подключается к главному компьютеру по сети а виды сетей и способы соединения мы узнаем на информатике.
Все органы, которые обеспечивают безопасность, нуждаются в информатике.
