Для чего нужна коньково карнизная черепица

Коньково-карнизная черепица ТехноНИКОЛЬ применение

Применение коньково-карнизной черепицы: стартовая полоса-линия

Коньково-карнизная черепица нужна при укладке начальной полосы под типы нарезки «соната», «джаз» и «аккорд».

Характеристики коньково-карнизной черепицы очень облегчают ее фиксацию. Она сама крепится за счет клейкого слоя сверху карнизных планок из металла (отступ в 1см-2см от места перегиба) и фиксируется гвоздями. Если увеличивается длина и крутизна ската, то отступ тоже растет.

Применение коньково-карнизной черепицы: ребра скатов

Получить коньковую черепицу можно разламыванием коньково-карнизной черепицы на три детали по предусмотренным производителем точкам.

1. Стандартная черепица для рядов, попавшая ребро, срезается так, чтобы меж покрытиями смежных скатов была щель шириной 0.5см.

2. Шнуркой выбиваются параметры будущего ребра (две полосы вдоль ребра).

3. Монтаж коньковой черепицы идет снизу наверх. Фиксация: гвоздями (по 2шт с каждой стороны). Нахлест: вышележащая черепичка на 3см-5см перекрывает гвозди нижележащего дополнительного элемента.

Применение коньково-карнизной черепицы на коньках во многом схожа спредыдущей схемой. Однако, чтоб убедиться в правильности укладки, Вам можно или прочитать много технических инструкций, или позвонить нам по бесплатному номеру телефона.

Наши менеджеры-профессионалы помогут, начиная от выбора материла и заканчивая практическими советами для монтажа.

Источник

Обзор комплектующих для гибкой кровли

Монтаж гибкой кровли требует использования дополнительных комплектующих. Эти элементы служат в качестве дополнительной гидроизоляции, являются элементами несущей системы, защищают кровлю от осадков и ветра. Подробнее рассмотрим их в этой статье.

Об особенностях гибкой кровли читайте подробнее в статье «Гибкая кровля: обзор»

На что положить мягкую кровлю?

Для мягкой кровли не подойдет шаговая обрешетка из брусков или досок, которая применяется для твердого листового материала. При монтаже битумной черепицы необходимо использовать сплошной настил. В качестве материала обычно используют доски, листы ОСП (ОСБ) или фанеру.

Настил из листов ОСБ под мягкую кровлю

Подкладочный ковер под мягкую кровлю

В вопросе изготовления подкладочного ковра не существует единой системы, технологии, используемые разными производителями, могут отличаться друг от друга. Желательно приобретать подложку того же бренда, что и черепицу. Подложка может отличаться по способу закрепления на поверхности, существуют самоклеящиеся и обычные подкладочные ковры. Первые проще в монтаже, но соответственно и дороже.

Подкладочный ковер изготавливается по похожему принципу с битумной черепицей: поверхность основы из стеклохолста или полиэфира пропитывается битумом. При этом полиэфирная подложка более прочная и надежная, но и стоить будет дороже.

Укладка подкладочного ковра по горизонтали и вертикали

При уклоне крыши от 12 до 18 градусов подкладочный ковер укладывается под всей поверхностью кровельного покрытия. При большем уклоне допускается частичное покрытие на карнизных, фронтонных свесах, а также в местах примыкания к стенам, дымоходам и другим элементам. При большом уклоне раскатку рулонов подкладочного ковра можно начинать вертикально (от конька к скату), при небольшом уклоне лучше использовать горизонтальный вариант укладки.

Металлические планки

Для мягкой кровли рекомендуется использовать металлические планки, которые будут ограничивать доступ воды внутрь кровли и защитят обрешетку от намокания. В зависимости от места расположения планки бывают карнизными, торцевыми и для примыкания.

Карнизная планка для отвода влаги в водосток

Элемент примыкания, установленный между дымоходом и мягкой кровлей

Торцевая планка для защиты фасадной части кровли

Коньково-карнизные элементы

Под первый слой мягкой кровли на карнизную планку укладывается стартовая карнизная полоса, которая имеет простую прямоугольную форму. Этот слой позволяет изолировать внутреннюю часть обрешетки и стропильной системы в местах, где у черепицы имеются декоративные лепестки и вырезы.

Стартовая полоса обеспечивает изоляцию покрытия обрешетки

Ендовы и ендовый ковер

Прокладка ендового ковра под мягкую кровлю

Ендовый ковер обычно изготавливается из синтетического материала с применением битумной пропитки. С наружной стороны используется базальтовый гранулят, с внутренней стороны песчаная посыпка. Ендовый ковер позволяет снизить нагрузку на несущие элементы кровли, также покрытие не дает влаге скапливаться по краям, обеспечивая быстрое удаление жидкости и снега.

Основные крепежные элементы

При монтаже мягкой кровли используются гвозди и мастика.

«Горячую» мастику можно нагреть с помощью горелки

Ершеный гвоздь для кровли

Про вентиляцию внутренних помещений многие слышали, а вот про вентиляцию самого «кровельного пирога» часто забывают. При отсутствии нормальной системы конвекции воздушных потоков теплый воздух поднимается к крыше и скапливается там, что может приводить к неприятным последствиям. Зимой это способствует таянию снегов на крыше, что приводит к образованию наледи. Весной и осенью происходит соприкосновение теплого и влажного воздуха из дома и холодного с улицы, в результате этого на утеплителе и несущих конструкциях образуется конденсат, который способствует размножению грибков и плесени.

Для организации системы вентиляции в мягкой кровле делают специальные отверстия, которые способствуют конвекции теплого и холодного воздуха.

Воздушная конвекция с помощью конька-аэратора

Вывод

При монтаже битумной черепицы не стоит пренебрегать дополнительными комплектующими. Эти элементы обеспечат сохранность внутренних элементов кровли и продлят срок службы всей крыши.

Источник

Коньково-карнизная черепица ТехноНИКОЛЬ характеристика

Характеристики коньково-карнизной черепицы позволяют использовать ее как стартовую полосу.

У коньково-карнизной черепицы сверху имеется минеральная посыпка. По краям у нее нет фигурной резки. С внутренней стороны находится самоклеящий слой, стойкий к холодам.

Размер 1 гонта: 1000мм*250мм.

1 упаковка = 20 п.метров карнизного свеса/ 12 п. метров коньков или ребер.

Наличие международного сертификата ISO 9001 только подтверждает безупречные характеристики коньково-карнизной черепицы.

Характеристики коньково-карнизной черепицы:

— стойкость к коррозии и гниению;

— теплостойкость до + 110°С;

— стойкость к резким перепадам температур;

— изоляция шума дождя;

— безопасность при молнии и громе;

— стойкость к химическим средам;

Применение коньково-карнизной черепицы – это экономичное и выгодное вложение денег в качественное обустройство кровли. Все дополнительные элементы от отечественной компании соответствуют всем строгим стандартам качества, пожарной безопасности.

Источник

Коньково-карнизная черепица: что, куда, зачем?

Коньково-карнизная черепица: что, куда, зачем?

Как видно из названия, черепица применяется для оформления коньков (рёбер) и карнизов (нижняя часть ската).

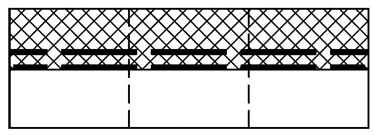

черепица Döcke PIE представляет собой прямоугольный гонт, который перфорирован таким образом, что по местам перфорации его можно поделить на три равные части (рис. 1).

Рис. 1 Гонт черепицы

черепица Döcke PIE имеет в качестве армирующего слоя стеклохолст, на который с обеих сторон нанесён битум, покрытый с лицевой стороны базальтовой посыпкой. Нижняя поверхность черепицы покрыта посыпкой из мелкозернистого песка, а также транспортировочными плёнками (рис. 2). битум облегчает использование черепицы Döcke PIE, позволяя укладывать её не опасаясь образования трещин в местах сгиба.

Рис. 2 Структура черепицы Döcke PIE

Для лучшего сцепления (адгезии) гонтов между собой на лицевой поверхности черепицы Döcke PIE имеется две клеевые полосы, так называемая битумная сварка (двойной клеевой замок). Битумная сварка черепицы Döcke PIE более чем в 3 раза крепче и надежнее обычной клеевой системы других производителей. Вы можете не опасаться за кровлю своего дома даже при урагане.

Применение коньково-карнизной черепицы Döcke PIE на коньке

Укладывая черепицу Döcke PIE на конёк Вы получаете уникальный конёк: черепица после установки на конёк или ребро становится двухслойной, надежно защищая вероятные места протечек. Плюс эстетика — красивая форма и перелив цвета. Плюс «защита от дураков» — невозможен монтаж с неправильным перехлестом в целях экономии.

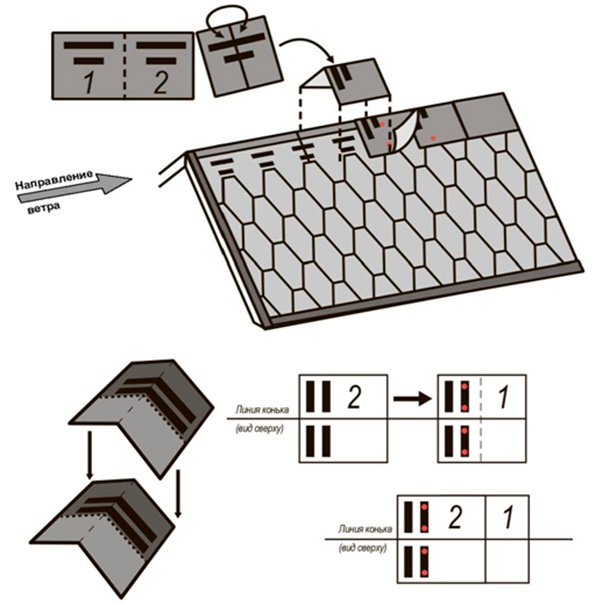

При использовании черепицы на коньке гонт делится на три равные части по местам перфорации. Каждая часть сгибается пополам и укладывается на конёк или ребро. Последующая часть укладывается с нахлёстом 50% один на другой (рис. 3).

Рис. 3 Укладка черепицы на коньке

Крепить черепицу Döcke PIE на коньке необходимо оцинкованными, ершёнными или винтовыми гвоздями. Каждую часть крепить четырьмя гвоздями, по два с каждой стороны, как показано на рис. 3.

Применение коньково-карнизной черепицы Döcke Pie на карнизе

На карнизах (нижних частях скатов) черепица Döcke PIE выполняет роль стартовой. Некоторые монтажники используют в качестве стартовой рядовую черепицу, но это неудобно, от неё приходится отрезать лепестки.

При использовании на карнизе гонт черепицы Döcke PIE укладывается целиком вдоль карниза поверх карнизной планки на 10 мм выше его перегиба (рис. 4). Последующие гонты монтируются встык.

Рис. 4 Укладка черепицы на карнизе

Крепить черепицу Döcke PIE необходимо оцинкованным ершёнными или винтовыми гвоздями. Нижний ряд гвоздей, места стыков и перфорация должны закрываться лепестками первого ряда гонтов рядовой черепицы (рис. 5).

Источник

Монтаж гибкой черепицы. Устройство ребер скатов и коньков

Устройство ребер скатов и коньков возможно с помощью двух методов:

Таблица выбора метода устройства ребер скатов и коньков в зависимости от вида нарезки:

ККЧ / Выкройка из рядовой ГЧ

ККЧ / Выкройка из рядовой ГЧ

Где ККЧ – коньково-карнизная черепица ТЕХНОНИКОЛЬ; выкройка из рядовой черепицы – черепица, разделенная согласно схеме выкройки.

Для предотвращения образования трещин в холодное время года (при температуре ниже +5 °С) на ТЕХНОНИКОЛЬ SHINGLAS серии КЛАССИК и ФИНСКАЯ ЧЕРЕПИЦА рекомендуется производить изгиб на металлической искусственно подогретой трубе диаметром примерно 100 мм.

Для форм нарезки «трио», «соната» коньковую черепицу можно вырезать из рядовой черепицы. При этом для гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS формы нарезки «соната» верхняя часть является видимой, а нижняя – закрываемой:

Подготовка материала

Перед выполнением обустройства ребра ската и конька необходимо разделить:

Коньково-карнизная черепица

Удалить антиадгезионную пленку с тыльной стороны коньково-карнизной черепицы.

Выкройка из рядовой черепицы

На каждой выкройке черепицы необходимо обрезать края согласно схеме раскроя.

Удалить антиадгезионную пленку с тыльной стороны выкройки черепицы.

Промазать битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР каждую выкройку черепицы с тыльной стороны в местах отсутствия самоклеящегося слоя.

Устройство ребра

Подрезать рядовую черепицу, выходящую на ребро, таким образом, чтобы между покрытиями смежных скатов было расстояние шириной 5 мм.

Укладываем черепицу снизу-вверх после отбивки габаритов будущего ребра (две полосы вдоль ребра) с помощью шнурки (отбивки). Фиксируем каждую черепицу четырьмя гвоздями (по два с каждой стороны).

Фиксация черепицы осуществляется с нахлестом 30–50 мм. Край вышележащей черепицы должен перекрывать гвозди нижележащей.

Устройство конька

Для организации вытяжного отверстия в коньке кровли используется сплошной коньковый аэроэлемент ТЕХНОНИКОЛЬ.

Вдоль конька в сплошном основании прорезается отверстие шириной 50–100 мм.

Фиксация аэроэлемента производится кровельными гвоздями или саморезами в местах, заранее размеченных на заводе-изготовителе. Длина конькового аэроэлемента составляет 610 мм, при необходимости можно соединять два или более аэроэлемента.

Фиксировать каждую черепицу двумя гвоздями по линии фиксации, указанной на аэроэлементе.

Крепление коньковой черепицы через аэроэлемент производить специальными кровельными гвоздями длиной не менее 60 мм.

Фиксация черепицы осуществляется с нахлестом 30–50 мм вышележащей черепицы, должен перекрывать гвозди нижележащей.

Укладка конька ведется со стороны, противоположной преобладающей розе ветров в данном районе.
