Для чего нужна мерка сб при построении чертежа юбки

Построение прямой юбки. Чертеж основы

Построение чертежа основы прямой юбки (Юбки-карандаш)

Для построения чертежа основы прямой юбки (юбки-карандаш) необходимы следующие измерения фигуры и прибавки:

Для примера возьмем фигуру женщины ростом 164 см, обхватом груди 96 см и обхватом бедер 100 см.

Измерения, необходимые для построения чертежа прямой юбки (юбки-карандаш). Как правильно снять мерки, чтобы построить прямую юбку на свою фигуру

горизонтально, по самому тонкому месту туловища на уровне линии талии. Желательно обозначить обхвать, зафиксировав на талии шнур или ленту для правильного снятия последующих мерок

Конструктивные прибавки для построения прямой юбки :

К полуобхвату талии: Пт=0,5. 1,5 см

К полуобхвату бедер: Пб=1,0. 4,0 см

Прибавки зависят от модели, осыпаемости ткани и желаемого облегания и т.д.

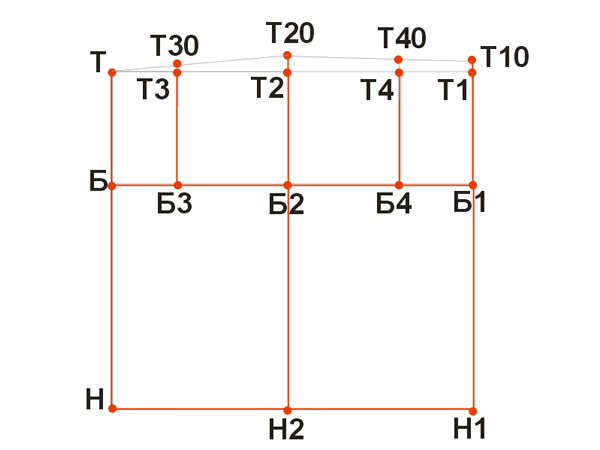

Построение базисной сетки чертежа прямой юбки

1. Строим прямой угол с вершиной в точке Т. Вниз откладываем отрезки ТБ (линия бедер) и ТН (низ юбки)

ТБ = 0,5 мерки Дтс (половина мерки Длина талии спинки)

ББ1=Сб+Пб (Полуобхват бедер плюс прибавка).

Т1Т10=Дсп-Влт.(Расстояние от линии талии до пола спереди минус Высота линии талии) Продлевают вертикали, получая точки Т30 и Т40

Для построения сторон (ширины) вытачек откладывают по половине величины справо и слева от отрезка.

Если юбку расширяют по линии низа, то боковую линию отводят от вертикали вправо и влево Н2Н21 = Н2Н22=..1. 6см. Следует помнить, что если оставить эту линию прямой, юбка всё же будет смотреться слегка расклешеной.

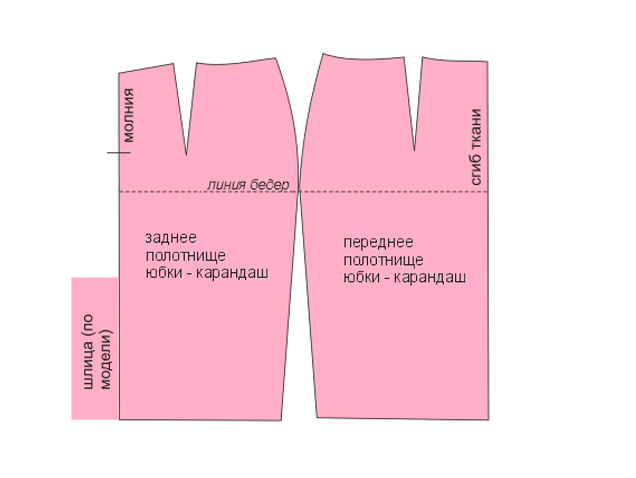

Готовая выкройка юбки-карандаша будет выглядеть примерно так

Верхний срез юбки обрабатывается поясом или обтачкой. Для удобства необходимо предусмотреть разрезы или шлицу.

Источник

Расчетные формулы для построения чертежа прямой юбки. Построение чертежа прямой юбки

Разделы: Технология

Роль и место данной темы в курсе: тема изучается в 6 классе в рамках модуля “Изготовление женской поясной одежды”, выполняется расчет конструкции и построение чертежа прямой юбки.

Краткий обзор изученного на предыдущих уроках:

На предыдущих уроках изучались:

Использование компьютера при подготовке учителя к уроку: Учитель использует сканер и средства программы Microsoft Word, Microsoft Power Point и Microsoft Excel для подготовки мультимедийных презентаций и создания тестовых заданий.

Ожидаемые результаты обучения:

В результате изучения данной темы урока учащиеся:

Тема урока: Расчетные формулы для построения чертежа прямой юбки. Построение чертежа прямой юбки.

Тип урока: урок усвоения нового материала.

Материально-техническое обеспечение урока: учебник “Технология 6 кл. (вариант для девочек)” под редакцией В.Д. Симоненко, компьютер, мультимедийный проектор, экран.

Методы контроля: контроль индивидуальной практической работы, фронтальный опрос, выполнение тестовых заданий.

Ход урока (80 минут)

I. Организационный момент (5 минут)

Проверка готовности к уроку.

Сообщение целей и задач урока.

II. Актуализация опорных знаний (10 минут)

Повторение изученного материала: выполнение тестового задания в программе Microsoft Excel: Приложение 1.

Как вы думаете, чем же мы будем заниматься сегодня уроке?

Ответ: сегодня мы будем учиться рассчитывать величины для построения чертежа, учиться последовательности и правилам построения и оформления чертежа юбки. Хорошо, сейчас мы и попробуем себя в роли конструкторов-модельеров.

III. Объяснение нового материала (35 минут).

Сообщение познавательных сведений с практическим закреплением:

Записать величины мерок на стандартную фигуру из таблицы в тетрадь:

Учащимся напоминается о записи мерок – полуобхватов и величине прибавок на свободное облегание. Прибавки обеспечивают свободу движений, дыхания, создают воздушную прослойку, необходимую для теплозащитных свойств одежды (гигиенические требования). Прибавки используют при решении декоративно-конструкторских задач (эстетические требования).

1. Прибавки на свободное облегание записать в тетради:
Прибавка по линии талии: Пт.
Прибавка по линии бедер: Пб.

Построение чертежа прямой юбки мы будем выполнять в 3 этапа использую инструкционные карты и мультимедийный проектор.

Инструкционная карта № 1 – последовательность построения чертежа прямой юбки.

Первый этап – построение сетки чертежа. Чертеж будем выполнять в рабочей тетради в масштабе 1:4. Для этого мы будем использовать “линейку закройщика”, Масштаб 1:4 масштаб уменьшения. Одновременно будем производиться расчет формул по своим меркам и самостоятельно выполнять чертеж прямой юбки по своим меркам.

Критерии оценки: при помощи трафарета проверить соответствие конструктивных линий.

Второй этап – повышение линии талии, положение осевой линии вытачки на заднем полотнище юбки, положение осевой линии вытачки на переднем полотнище юбки, расчет суммы вытачек, построение вытачек, оформление вытачек.

Критерии оценки: при помощи трафарета проверить соответствие конструктивных линий вытачек.

IV. Самостоятельная работа (15 минут).

Третий этап – ученикам дается задание “начертить чертеж прямой юбки” по своим меркам:

Критерии оценки: Напоминаю, что построение чертежа расчеты следует вести по своим меркам. Заостряю внимание учеников на том, что чертеж следует выполнять аккуратно и четко, так как небрежное оформление чертежа может привести к дефектам при изготовлении изделий. Проверяю правильность построения линий и нахождения точек:

1. Точность выполнения чертежа по своим меркам.

2. Самостоятельность выполнения чертежа

3. Аккуратность выполнения и оформления чертежа.

Указываю на ошибки учеников – неверные расчеты, верхний срез юбки оформляем боле плавной линией.

V. Обобщение и систематизация знаний (5 минут): игра “Самый умный” учащиеся делятся на 2 команды и дают ответы на вопросы “ДА” или “НЕТ”.

Проверка знаний по теме “Конструирование юбки”.

VI. Анализ деятельности учащихся подведение итогов урока (5 минут):

Итак, вы теперь знаете, как нужно строить чертеж прямой юбки. Выполнив сложную работу, вы сегодня ознакомились с непосредственной работой конструктора швейных изделий. Именно конструктора разрабатывают чертежи основ конструкции швейных изделий. Узнали, что основные конструкции юбок – это прямая, коническая, клиньевая.

– В чем были трудности?
– Что было легко?

Оценить деятельность учащихся на уроке – отлично, хорошо, удовлетворительно.

VII. Рефлексия: (анкета) – 3 минуты.

VIII. Домашнее задание (2 минуты):

Учебник пар.9. Определиться с фасоном юбки. Принести бумагу для построения выкройки юбки. Приготовить 4 шаблона для моделирования прямой юбки.

Источник

Пошаговое построение выкройки юбки

Пошаговое построение — строим базовую выкройку юбки за 10 шагов!

Как показывает статистика, большинство женщин не начинают шить только из-за необходимости построения выкроек-основ. Это тот самый камень преткновения, о который разбиваются намерения и мечты, и который вызывает наибольшую сложность. Кто-то предполагает, что построение выкройки требует много времени, кто-то — что это вообще непостижимое знание, понять которое дано только избранным. Мы намерены развеять все ваши сомнения и дать вам пошаговое построение выкроек основ: юбки, платья и брюк. Следуя нашим подробным инструкциям, шаг за шагом, вы без труда построите любую выкройку. Начнем с самого простого — пошагового построения выкройки прямой юбки.

По этой выкройке можно очень легко смоделировать узкую юбку-карандаш, юбку с воланами, юбку-годе и бесчисленное множество любых других вариантов юбок.

Пошаговое построение выкройки юбки

Для построения выкройки юбки необходимо снять мерки (мы используем стандартные мерки 46 размера):

Пошаговое построение выкройки юбки шаг 1

В левом верхнем углу на миллиметровой бумаге (отступив от верха 5 см) поставьте точку А. Начертите прямоугольник АА1НН1 шириной АА1 = НН1 = 1/2 обхвата бедер по мерке +1 см=98/2+1=50 см. АН = А1Н1 = 60 см (длина юбки по мерке).

Линия бока юбки. Отрезок АА1 разделите пополам — точка А2, от точки А2 опустите вниз перпендикуляр до отрезка НН1 — получена точка Н2.

Линия бедер. От точки А отложите вниз АВ = 20 см (высота бедер мерке). Из точки В проведите горизонтальную линию вправо. На пересечении с линией бока получили точку В2.

Рис. 1. Пошаговое построение выкройки юбки шаг 1

Пошаговое построение выкройки юбки шаг 2

Подъем линии бока. От точки А2 проведите вверх перпендикуляр А2С = 1 см (значение не постоянное и может варьироваться в диапазоне 0,5 — 1,5 см в зависимости от формы бедер).

Расчет вытачек. Вытачки рассчитываем по формуле: (Обхват бедер минус обхват талии)/2 = (98- 72)/2=13 см. Из расчетных 13 см половину убираем в боковые вытачки (13/2=6,5 см) — по 3,25 см в каждую. От точки С отложите влево и вправо СС1 = СС2 = 3,25 см. Проведите линии боковых швов, соединив точки С1-В2 и С2-В2 плавными линиями по лекалу.

Рис. 2. Пошаговое построение выкройки юбки шаг 1

Пошаговое построение выкройки юбки шаг 3

Талевые швы. Проведите талевые швы, соединив плавными линиями точки А-С1 и А1-С2.

Рис. 3. Пошаговое построение выкройки юбки шаг 3

Пошаговое построение выкройки юбки шаг 4

Окончательный расчет вытачек: оставшийся излишек ткани по талии (6,5 см) распределить в вытачки задней и передней половинок юбки: 60% — в заднюю вытачку и 40% — в переднюю вытачку (соответсвенно 4 см и 2,5 см).

Расположение задней талевой вытачки. Разедлите отрезоа ВВ2 пополам — получена точка М. От точки М поднимите вверх перпендикуляр до линии талии — точка М1.

Рис. 4. Пошаговое построение выкройки юбки шаг 4

Пошаговое построение выкройки юбки шаг 5

Глубина вытачки на задней половинке юбки М2М3 = 4 см, длина М1М4 = 13-14 см. От точки М1 отложите влево и вправо по 2 см, постройте вытачку со слегка скругленными сторонами по лекалу длиной 14 см.

Рис. 5. Пошаговое построение выкройки юбки шаг 5

Пошаговое построение выкройки юбки шаг 6

Рис. 6. Пошаговое построение выкройки юбки шаг 6

Пошаговое построение выкройки юбки шаг 7

Глубина переденй вытачки К2К3 = 2,5 см. От точки К отложите влево и вправо по 1,25 см. Длина вытачки на передней половинки юбки КК4 = 10 см. Отведите вершину вытачки влево на 0,5 см: К4К5 = 0,5 см. Постройте вытачку со слегка скругленными сторонами по лекалу.

ВАЖНО! Между глубиной и длиной вытачки прямая зависимость — чем глубже вытачка, тем она длиннее.

Рис. 7. Пошаговое построение выкройки юбки шаг 7

Пошаговое построение выкройки юбки шаг 8

Для удобства ходьбы, в прямой юбке желательно предусмотреть рарзез или шлицу. Длина шлицы рассчитывается по формуле: ЕЕ1 = Длина изделия, умноженная на 0,33 = 60 см * 0,33 = 19,8 см (округляем до 20 см). Ширина шлицы ЕН = 4 см. Начертите шлицу как показано на рис. 8.

Рис. 8. Пошаговое построение выкройки юбки шаг 8

Пошаговое построение выкройки юбки шаг 9

Построение пояса. Длина пояса рассчитывается по формуле: АВ = СD = Обхват талии + 4 см (из которых 2 см — прибавка на свободу облегания и 2 см — прибавка на застежку). Стандартная ширина пояса составляет АС = ВD = 8 см (4 см в готовом виде), но это значение может меняться в зависимости от фасона юбки. Распопложение петли: ВВ1 = 2 см. Для построения фигурного угла отложите от края пояса (точки по центру) вправо по 1 см и начертите фигурный край пояса. Внешнюю сторону пояса продублируйте прокладкой.

Рис. 9. Пошаговое построение выкройки юбки шаг 9

Пошаговое построение выкройки юбки шаг 10

Выкройки передней и задней половинок юбки переснимите на кальку отдельно и выкроите по долевой нити. Передняя половинка юбки кроится по сгибу ткани, задняя — со швом. По спинке юбки вшивается потайная молния, по линии талии — притачной пояс.

Рис. 10. Пошаговое построение выкройки юбки шаг 10

Конструирование базовой выкройки юбки для тонкой талии, с подъягодичной вытачкой или зауженного силуэта — смотрите в нашем уроке Выкройка-основа юбки

Если ваш размер соответствует типовому, предлагаем скачать выкройку прямой юбки бесплатно

Источник

Как снять мерки для построения выкройки юбки

Для построения чертежа выкройки юбки нам будут необходимы следующие измерения, проще говоря, мерки:

Ст – Полуобхват талии. Измеряем горизонтально вокруг туловища на уровне талии. Записываем в половинном размере.

Сб – Полуобхват бедер. Измеряем горизонтально вокруг туловища. Сзади через выступающие точки ягодиц, спереди – с учетом выступа живота. При измерении отмечаем форму бедер и места наибольших жировых отложений. Так же записываем в половинном размере.

Дтс – Длина спины до линии талии. Измеряем от высшей точки плечевого шва до линии талии, сзади параллельно позвоночнику. Мерку будем использовать для определения расстояния от линии талии до линии бедер.

Дсб — Длина от линии талии до пола сбоку. И змеряем сбоку от линии талии по наружно-боковой поверхности бедра и далее по вертикали до пола.

Дсп — Длина от линии талии до пола спереди. И змеряем спереди от линии талии через выступающий живот (при наличии такового) и далее по вертикали до пола.

Дсз — Длина от линии талии до пола сзади. Из меряем сзади от линии талии через выступающие точки ягодиц и далее по вертикали до пола.

Дю.сб – Длина юбки сбоку. Снимаем от линии талии до желаемой длины будущей юбки.

Две остальные мерки получаем расчетным путем. Это будут очень точные мерки.

А потом от мерки Дсп отнимаем эту величину и от мерки и от мерки Дсз тоже отнимаем эту величину.

Например у нас есть измерения:

Дсб = 102 Дю.сб = 55
Дсп = 99
Дсз = 100

Дсб = 102 см Дю.сб = 55 см
Дсп = 99 см Дю.сп = 52 см
Дсз = 100 см Дю.сз = 53 см

Как видите ничего сложного. Главное понять смысл расчета.

О том как построить чертеж выкройки основы прямой двухшовной юбки, я расскажу в статье «Построение выкройки-основы юбки».

Поделиться в соц. сетях

Если вы уже освоили технику выполнения ручных швов, можно смело переходить к изучению машинных. Машинный шов.

Вы уже освоили машинные соединительные швы? Тогда продолжим, и поговорим о машинных краевых швах! Машинные.

Спасибо за статью, впервые встретила такой расчёт длины юбки.

Добрый день!
Спасибо за Ваши статьи, теперь буду учиться шить.
Мои наилучшие пожелания.

Очень интерестно,закончила училище в начале 80-х,забыла много.

Добрый вечер!
Ольга, скажите пожалуйста, а почему линии охвата талии и охвата бёдер расположены не параллельно полу?

Елена, по правилам нужно снимать параллельно. Это у меня картинка такая не точная была. Заменила её.

Спасибо за ответ, теперь у меня все файлы сошлись😊

Спасибо за статью, очень легко воспринимается, все понятно, как будто в детстве, на уроке домоводства

С уважением,
Галина.

Ваш комментарий Отменить ответ

Отправляя сообщение, вы разрешаете сбор и обработку персональных данных. Политика конфиденциальности.

Источник

Прямая юбка. Выкройка и построение чертежа основы прямой юбки

Попытаюсь объяснить на своих мерках

Для того чтобы построить выкройку прямой двухшовной юбки понадобятся следующие метки:
— ПОт (полоубхват талии); т. е. обмеряем талию и делим на 2. ( У меня обхват 80см, я его делю на 2= 40см)
— ПОб (полуобхват бедер); т. е. обмеряем бедра и делим на 2. (мои бедра 96см, делю на 2 =48см)
— Дю (длина юбки от талии по боку); ( возму 50см)
— Дп (длина юбки посередине переда); ( проигнорирую)
— Дс (длина юбки сзади);( проигнорирую)
— Дст (длина спины до талии).( проигнорирую)
И прибавки на свободное облегание:
— Пт (прибавка по линии талии) = 1 см;
— Пб (прибавка по линии бедер) = 2 см.

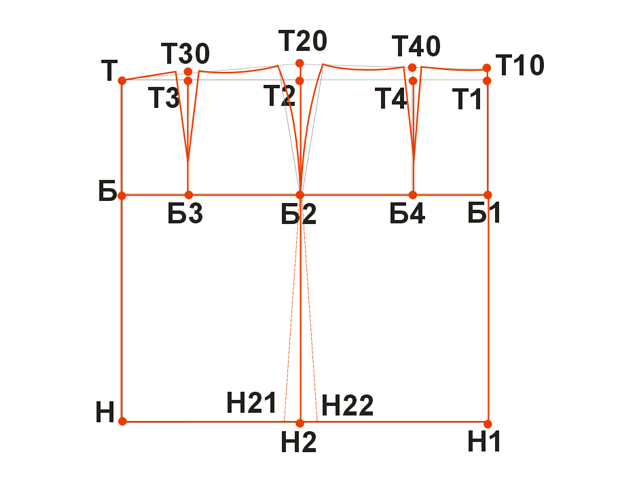

Построение базисной сетки чертежа юбки.
Сетку составляют 3 горизонтальных и 5 вертикальных прямых.
Горизонтальные линии: талии, бедер и низа.
Вертикальные линии: середина заднего полотнища, середина переднего полотнища, боковая линия, линия задней вытачки, линия передней вытачки.

Поясняю :Моя Ширина сетки ( там где написано «линия бедер) будет равна полуобхвату бедер 48+1 или 2 см ( я буду указывать 2см)=50см

Ширина заднего полотнища ( на чертеже слева) будет равна ББ2 = (ПОб + Пб)/2 – 1 см = … см. У меня 48+2 разделить на2 и вычесть 1см =24см
Соответственно переднего ( на чертеже справа ) 50см(мой полуобхват бедер+2)-24=26
Переднее полотнище юбки делается шире для того, чтобы боковые швы не переходили наперед, а шли немного назад.

Расстояние от линии талии до линии бедер обычно бывает 18-20см, я на всех выкройках делаю 20см и не заморачиваюсь с формулами

То есть у нас получилось 4 прямоугольника на сетке, 2 маленьких ( сверху) и 2 больших ( снизу)

Определяем где будут наши вытачки. Всё очень просто- эти линии идут ровно посередине каждого маленького прямоугольника. Надеюсь пока понятно

Расчитываем вытачки (самое тугодоходящее, во всяком случае до меня доходило долго. )

Боковая вытачка ( на чертеже посередине сетки) расчитывается (Сб + Пб) – (Ст + Пт)/2,
расшифровываю (полуобхват бедер+прибавка)-(полуобхват талии=прибавка) У меня выходит такой пример 50-41=9разделить на 2=4,5см

То есть расстояние от Т3 до Т4 равно 4,5см

Задняя вытачка равна ( у вас может получится другая цифра, если мерки не равны моим) 4,5см разделить на 2 +1= 3,3см
То есть общая ширина вытачки ( ее раствор)равен 3,3см, от вертикальной линии вытачки вправо и влево по линии талии откладываем пополовине от 3,3см, примерно по 1,2см

Передняя вытачка расчитывается 4,5см разделить на 2-1=1,3см
Значит вправо и влево от линии вытачки откладываем примерно по 7-8мм

Глубину вытачек я тоже делаю на всех чертежах одинаковую, задняя 17см, передняя 10см.

Повышение боковых срезов.
Из точки Т3 и Т4 вверх поднимаем перпендикуляры на 1,5 см и ставим точки Т31 и Т41.
Точки Т31 и Т41 соединяем прямой линией с точкой Б2, делим этот отрезок пополам и от точки деления по перпендикуляру влево и вправо откладываем по 0,5 см для оформления выпуклости линии в области бедер (бокового шва).
Оформляем линию талии плавной вогнутой линией, соединяя точку Т31 с точкой Т и точку Т41 с точкой Т1.

Если что непонятно спрашивайте, учитель я еще тот! У меня чертеж получается такой( с моими мерками)
