Зачем нужен ИБП: основные сферы применения
Некачественное электропитание – одна из основных проблем выхода из строя бытовой, офисной или промышленной техники. Несмотря на то, что помехи, возникающие в электрической сети, носят периодический характер, они оказывают пагубное влияние на компоненты современных электронных устройств, подключаемых к розетке. Для защиты критически необходимого оборудования или сохранения данных при исчезновении питающего напряжения наиболее часто используются источники бесперебойного питания.
Основные схемы работы и сферы применения источников бесперебойного питания
Назначение ИБП – обеспечение корректной работы нагрузки при резких «провалах» или «всплесках» напряжения, а также обеспечение кратковременной автономной работы подключенного оборудования при полном отключении электроэнергии. Современные бесперебойники делятся на три класса:
Их конструкция и функционал несколько отличаются, но, как пользоваться бесперебойником, разобраться сможет каждый.
Преимущества ИБП линейно-интерактивного типа заключаются в более плавной стабилизации сигнала и возможности работы в широком диапазоне входных напряжений. Такие устройства не позволяют корректировать частоту сигнала при питании от сети, в режиме же питания от аккумуляторных элементов могут выдавать «чистую» или аппроксимированную синусоиду. Как можно использовать бесперебойник Line-Interactive? Он отлично подходит для защиты мониторов, системных блоков, узлов ЛВС, рабочих станций, компьютерной периферии и прочих устройств с импульсными блоками питания, что делает его отличным ИБП для офиса.
Наиболее совершенный в плане защиты оборудования – ИБП с двойным преобразованием энергии. Но что ценного в бесперебойнике, разработанного по схеме Online? Для него характерно мгновенное переключение между режимами работы и независимость параметров сигнала на выходе от параметров на входе UPS. Поэтому именно этот тип ИБП предназначен для коммутации оборудования, особенно требовательного к качеству электропитания. Среди бесперебойников Online топологии, исходя из сферы их применения, можно выделить следующий типы:
Альтернативные варианты защитного оборудования
Многие задаются вопросом: а нужен ли бесперебойник, если напряжение в сети не пропадает, а просто «скачет»? Нужен ли бесперебойник для компьютера в таком случае? Ответом на эти вопросы может стать взгляд в сторону стабилизаторов напряжения. Эти устройства позволяют корректировать сигнал в очень широком диапазоне, подавая на вход нагрузки напряжение такого уровня, который был задан пользователем. В этом заключается основное достоинство данных приборов. Основным же недостатком является то, что стабилизатор перестаёт работать одновременно с исчезновением напряжения в электросети. Основная проблема устройств стабилизации – невозможность обеспечить автономную работу нагрузки. Поэтому важно чётко понимать, от чего именно необходимо защитить аппаратуру: от колебаний уровня сигнала или от частых и кратковременных отключений электроэнергии. В первом случае выходом из ситуации станет стабилизатор напряжения, во втором же – источник бесперебойного питания, назначение которого несколько обширнее.
Но что делать, если уровень сигнала в электросети относительно стабильный, но имеют место длительные отключения энергии? Выходом из такой ситуации может стать приобретение дизельного генератора. Они выпускаются с разными диапазонами мощностей и могут быть применены для обслуживания как бытовых, так и промышленных объектов. Различают модели на дизельном топливе и на бензине. Стартёр устройства может быть как ручным, так и электрическим. Преимущество использования такой установки заключается в том, что она может обеспечивать длительное время автономной работы оборудования с перерывами исключительно на сервисное обслуживание или дозаправку. Такая техника компактна, проста в обслуживании и легка в эксплуатации.
Эксплуатация ДГУ не лишена и ряда недостатков, к ним можно отнести:
Комплексные решения для защиты электронной аппаратуры
Для обеспечения максимальной защиты телекоммуникационного, серверного или промышленного оборудования использования одного типа устройств может быть недостаточно. Поэтому наиболее оптимальным решением может стать их комбинирование. К примеру, ИБП для аварийного освещения не обеспечит должного уровня автономности. Такая задача решается путём последовательного подключения блока бесперебойного питания и ДГУ. Для чего нужен бесперебойник в такой схеме? Для фильтрации напряжения и обеспечения автономности работы системы до тех пор, пока генератор не запустится и не войдёт в рабочий режим.
Для чего и как можно использовать бесперебойник в паре с стабилизатором напряжения? Для корректной работы оборудования на участках электросети, где наблюдаются частные перепады напряжения, которые не сопровождаются полным его отключением. За счёт этого может быть достигнуто существенное удешевление конструкции: недорогое устройство стабилизации обеспечит эффективную корректировку сигнала, а ИБП среднего уровня позволит добиться приемлемого уровня автономности.
Как выбрать бесперебойник для дома
В XXI веке электроприборы стали неотъемлемой частью бытовой жизни человека. Для того, чтобы они функционировали правильно и без поломок, важно обеспечить бесперебойное питание электрической сети. Если этого не сделать, то во время резких скачков напряжения или отключения сети, приборы могут прийти в негодность. Сохранить электроприборы в исправном состоянии помогают бесперебойники для дома. В данной статье мы рассмотрим, для чего нужен источник бесперебойного питания, его виды, а также узнаем критерии выбора бесперебойника для дома.
Для чего нужен источник бесперебойного питания
Чтобы разобраться, зачем нужен источник бесперебойного питания, рассмотрим определение этого прибора. Источник бесперебойного питания (ИБП) – это устройство, которое позволяет электрооборудованию работать без электрической сети, питаясь от аккумуляторных батарей. В случае полного отключения или скачка напряжения в доме, источник питания будет поддерживать функционирование электроприборов. ИБП помогает избежать поломок и других неприятных последствий при резком выключении электричества. ИБП используют в компьютерной сфере, так как резкое отключение электропитания может вызвать весьма неприятные последствия для компьютерной техники. Кроме этого, источники электрического питания применяются и в быту. Например, система отопления или домашний компьютер. Бесперебойники способны работать в течение 10-15 минут, этого достаточно, чтобы восстановить электропитание или сохранить данные, и отключить оборудование. ИБП не стоит рассматривать как резервный источник электричества, он создан для поддержания сети на небольшой промежуток времени. Конечно, можно продлить время функционирования ИБП, но для этого нужны большие энергоемкие аккумуляторы, что сильно сказывается на цене прибора.
Виды источников бесперебойного питания
Бесперебойники разделяются на три вида. Рассмотрим каждый из них.
Критерии выбора источника бесперебойного питания
Для того, чтобы не ошибиться в выборе источника питания, рассмотрим основные критерии.
Источник бесперебойного питания позволяет находиться в исправном состоянии домашнему оборудованию, так как исключает его неожиданное отключение. В статье мы узнали, для чего нужен источник питания, рассмотрели виды бесперебойников, а также описали критерии выбора данных устройств.
Зачем компьютеру бесперебойник?
Содержание:
Статистика не лжет — около 45% всех компьютеров и другой бытовой техники перегорают из-за скачков напряжения в сети и внезапных отключений электроэнергии. И даже если вам повезло и ваш ПК оказался в оставшихся 55% – не спешите радоваться: вполне возможно, что из-за поврежденных системных данных компьютер откажется сразу включиться. Что же получается? Вам потребуется несколько недель кропотливой работы, чтобы их восстановить — и это если вы разбираетесь в технике. А если нет, то вызов специалиста на дом выльется в 2 – 3 тысячи рублей. И это минимальная сумма ущерба, а при сгоревшем системном блоке она повышается до 15 – 20 тысяч рублей.
Как быть, что делать? Совершенно точно одно: не стоит ждать очередного отключения и надеяться на чудо — лучше сразу купить источник бесперебойного питания для компьютера. Мы подробно рассмотрим, как подобрать оборудование для различных конфигураций ПК.
Какие проблемы решает бесперебойник для компьютера?
В электросети существует очень большое количество искажений, которые негативным образом влияют на качество электроэнергии, которое в итоге поступает в приборы:
Эти и многие другие неполадки в электросети становятся причиной выхода из строя компьютеров и любой другой дорогостоящей техники. Специально для устранения подобных помех предназначены бесперебойники.
Что еще нужно подключать к ИБП?
Считается, что защищать от проблем с электричеством нужно только системный блок, а остальные — монитор, модем, сканер и другие периферийные устройства — необязательно. Это ошибочное мнение. На деле вы должны подключить, как минимум, системник и монитор — только так вы сможете корректно завершить работу ПК, сохранив все данные.
Но не стоит оставлять без внимания и дорогостоящий модем, точки доступа, маршрутизаторы, акустические системы и пр. В случае их поломки покупка нового оборудования обойдется вам в крупную сумму.
Идеальный вариант — приобретение нескольких бесперебойников, каждый из которых будет защищать свою группу приборов.
Выбираем ИБП для персонального компьютера
Сначала определим, что подключать к источнику бесперебойного питания и какая мощность бесперебойника нам нужна.
1. Стандартный персональный ПК включает в себя:
Суммарная мощность защищаемых приборов — 470 Вт, что в переводе на вольт-амперы составляет 470*1,4 = 658 В*А. Если приобретать ИБП с рассчитанной мощностью, то надеяться на его долгий срок службы не стоит: постоянная работа на пределе возможностей очень быстро выведет его из строя. А значит, нужно к рассчитанной мощности прибавить еще 30%. В общей сложности получаем 855 В*А.
ИБП типа офлайн для компьютера подобной мощности будет идеальным вариантом. Он обеспечит 5 – 7 минут работы при отключении электроэнергии — этого времени вполне хватит для корректного завершения всех программ и сохранения данных.
Среди ассортимента нашего интернет-магазина для таких целей вам подойдет модель PowerCom WOW-1000U 78235. Однофазное устройство мощностью 1000 В*А защитит ваш компьютер от внезапных отключений электроэнергии. На работу от аккумуляторных батарей оборудование переключится всего за 0,004 с — перебой в подаче электричества просто не успеет нанести вреда. Доступная цена этого источника бесперебойного питания вас порадует.
2. Игровой компьютер
Такая конфигурация ПК характеризуется увеличенной мощностью и более высокими требованиями к ее защите от перебоев и отключений. Необходимо больше времени для автономной работы — при участии в онлайн-играх вам понадобится или завершить уровень, чтобы получить возможность сохраниться, или сообщить товарищам по клану о внезапно возникшей ситуации. Пройти уровень за 5 – 7 минут просто не получится — вам понадобится от 15 минут до 1 часа, поэтому источник бесперебойного питания для игрового компьютера должен быть мощным и более чувствительным.
Рассчитаем мощность ИБП, прикинув, сколько потребляют детали компьютера:
Не забудем также учесть дополнительные игровые принадлежности: рули, джойстики и т.д. А кто-то любит подсоединять не один, а два монитора. В общей сложности выходит 710+100 =810 Вт или 1140 В*А. Приплюсуем также 30%-ный запас по мощности, чтобы ИБП не работал на пределе возможностей. Итог: для игровой конфигурации компьютера понадобится устройство мощностью 1500 В*А.
Специально для защиты игрового комплекса подойдет модель источника бесперебойного питания RUCELF UPI-3000-48 EL 00001248. Максимальная мощность устройства составляет 2000 Вт или 2100 В*А. Это позволит вам подключить к нему и другие важные периферийные устройства помимо компьютера, например, принтер, модем, маршрутизатор и пр.
Если вам необходимо, чтобы ИБП обеспечивал более длительное время автономной работы, можно приобрести оборудование с двойным запасом мощности. Однако эта покупка выльется в приличную сумму. Если вы не хотите тратиться, то советуем купить источник бесперебойного питания с рассчитанной мощностью и возможностью подключения дополнительных батарей.
В нашем интернет-магазине вы легко подберете модель, удовлетворяющую вас по всем характеристикам. Покупая ИБП, вы получаете возможность:
Позвоните по телефону 8-800-333-83-28 — вам ответит опытный специалист, который оформит заказ, если вы уже определились с выбором, или поможет подобрать нужную модель.
Как выбрать источник бесперебойного питания
Сколь бы надежен не был ваш поставщик электропитания, броски напряжения иногда случаются на любых линиях. Каждый пользователь ПК хоть раз, да сталкивался с внезапной перезагрузкой или отключением компьютера из-за неполадок на питающей линии. И компьютеры – не единственный вид техники, требующий бесперебойного электропитания.
Продолжительное отключение электропитания может привести к заморозке системы отопления частного дома. ИБП с подключаемыми аккумуляторами способен «продержать на плаву» циркуляционный насос и электронику котла в течение нескольких часов, и стоить такой ИБП будет намного дешевле, чем генератор с автозапуском.

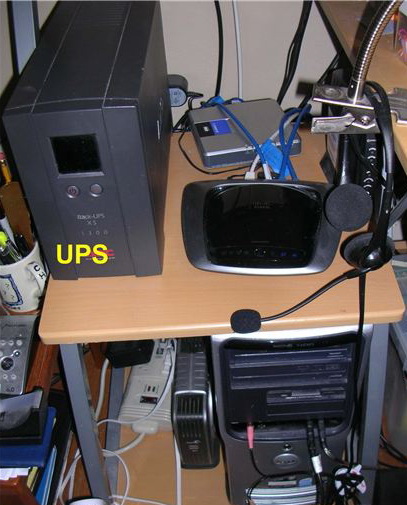

Роутер, подключенный к ИБП, позволит оставаться «онлайн» и при отсутствии электропитания. Потребляет роутер совсем немного и емкости аккумулятора даже недорогого «бесперебойника» хватит на пару-тройку часов его работы.
Серверам и внешним дисковым накопителям бесперебойное питание совершенно необходимо – внезапное отключение электричества может привести к потере данных.
И вообще, наличия ИБП требует любая автоматика, сбой в работе которой может привести к серьезным последствиям – медицинское и технологическое оборудование, системы пожарной и охранной сигнализации и т.д. Но параметры электропитания у разных видов техники разные, поэтому и ИБП для них потребуется с различными характеристиками.
Характеристики источников бесперебойного питания.
Вид устройства.
Резервный ИБП имеет наиболее простую конструкцию. Электроника источника следит за уровнем входного напряжения, и, при его выходе за установленные рамки (обычно +10% от номинала), переключается на питание от аккумулятора.
Кроме того, переключение на аккумулятор занимает некоторое время, что может быть критичным для некоторых видов техники. Например, для импульсных блоков питания с активным корректором мощности (APFC), которым оснащено большинство таких БП мощностью более 400 Вт. При подборе ИБП для компьютеров, специальной аппаратуры, аудио- и видеотехники с подобными блоками питания следует оставлять большой запас по мощности, либо выбирать ИБП другого вида.
Линейно-интерактивный ИБП, фактически, состоит из резервного ИБП и стабилизатора. При наличии в сети пониженного или повышенного напряжения, автоматический регулятор напряжения (AVR) стабилизирует его, а на аккумулятор ИБП переключается только при настолько большом отклонении напряжения от нормального, что стабилизировать его уже невозможно.
Линейно-интерактивные ИБП немного дороже резервных, но для бытового применения именно этот вид является оптимальным. Единственный случай, когда ему следует предпочесть резервный – когда в вашей сети стабильно пониженное напряжение, подходящее, однако, для защищаемого электроприбора. Резервный ИБП просто пропустит это напряжение в компьютер, а линейно-интерактивный будет его повышать до нормального. Но продолжительная работа в таком режиме может сильно сократить ресурс AVR (особенно на недорогих «бесперебойниках»).
Недостаток, связанный с кратковременным отсутствием питания во время переключения на аккумулятор у линейно-интерактивных ИБП также присутствует.
Устройства с двойным преобразованием (on-line) обеспечивают наилучшее качество электропитания. У ИБП этого вида аккумулятор подключен к цепи питания постоянно, поэтому провалы напряжения в момент перехода на автономное питание отсутствуют. Входной ток выпрямляется, его напряжение понижается до напряжения аккумулятора, после чего инвертор преобразует его в переменный 230 В /50 Гц.
Такие ИБП стоят заметно дороже остальных видов, зато выдают стабильную частоту, напряжение и форму синусоиды при любых помехах на входной линии питания.
Выходная мощность (ВА) стабилизатора определяет максимальную суммарную полную мощность подключенных к нему электроприборов. Однако следует иметь в виду, что приведенное в паспорте на электроприбор значение в Ваттах – это его активная мощность, т.е., выделяющаяся в виде тепла или света.
Многие подключаемые к ИБП электроприборы создают вдобавок к активной еще и реактивную нагрузку, и полная выходная мощность ИБП должна подбираться с её учётом. Для определения полной мощности электроприбора следует активную мощность поделить на коэффициент мощности (cos(φ)), обычно указанный в паспорте. Если найти это значение не удается, можно воспользоваться таблицей:
Поскольку чаще всего ИБП используется для защиты ПК, часто возникает вопрос: какую мощность имеет компьютер? Самый точный способ определения мощности – расчет на основе замера потребляемого им тока. Проще и безопаснее всего это сделать с помощью токовых клещей и самодельного удлинителя с раздельными проводниками.
Измерение тока с помощью мультиметра связано с опасностью поражения электрическим током и делать это, не обладая соответствующими навыками, небезопасно.
Измерение следует производить, дав на процессор и видеокарту максимальную нагрузку – это можно сделать с помощью требовательной к ресурсам игры или с помощью специальных программ (например, OCCT в режиме power supply). Измеренное значение умножается на величину напряжения в сети – это и будет искомая полная мощность (ВА) компьютера.
Простой, но грубый способ – взять максимальную мощность блока питания (в Ваттах), обычно приведенную на корпусе БП и поделить на коэффициент мощности. Реальная мощность компьютера, скорее всего, будет ниже, но уж точно не выше.
К примеру, для защиты компьютера с блоком питания без PFC мощностью 300 Вт и монитором мощностью 50 Вт потребуется ИБП с входной мощностью (ВА) 300/0,65+50/0,8 = 524 ВА. Поскольку реальная мощность системного блока, скорее всего, ниже 300 Вт, ИБП на 500 ВА могло бы и хватить для этого компьютера. Однако с учетом того, что пусковые токи (неизбежные при переключении на аккумулятор) могут превышать номинальные вдвое, выбор ИБП на 750 или 1000 ВА представляется более оправданным.
Следует также отметить, что недорогие ИБП часто характеризуются слабой перегрузочной способностью и не могут выдерживать высокие токи даже очень непродолжительное время (менее 100 мс). Поэтому при покупке недорогого ИБП необходимо следить, чтобы пиковая мощность нагрузки не превышала выходную мощность «бесперебойника».
Если определение полной выходной мощности (ВА) представляется слишком сложным, можно подобрать ИБП по активной выходной мощности (Вт) – обычно этот параметр тоже приводится в паспорте ИБП.
Однако большинство производителей при указании активной выходной мощности ориентируются на cos(φ) = 0,6-0,7, подходящий только при использовании ИБП для защиты компьютеров с блоками питания без PFC.
Коэффициент мощности многой другой техники выше, и, подбирая ИБП по активной мощности в ваттах, вы рискуете переплатить, выбрав ИБП более мощный, чем вам действительно необходимо.
Тип формы напряжения может быть важен для некоторых видов техники. В электродвигателях, трансформаторах, катушках индуктивности «ступенчатая» форма питающего тока приводит к дополнительным нагрузкам – это может проявляться изменением звука работы, увеличенным нагревом обмоток и ускоренным износом. Проблемы могут возникнуть с некоторыми моделями аудио- и видеотехники, измерительными приборами и медицинской техникой.
Импульсные блоки питания к форме напряжения невосприимчивы – ступенчатая аппроксимация синусоиды подходит для любых компьютеров. Проблемы, возникающие на современных блоках питания с активным корректором мощности (APFC) чаще всего связаны не с формой сигнала, а с недостатком запаса по мощности и низкой перегрузочной способностью ИБП. При переключении на аккумулятор и падении входного напряжения, APFC резко увеличивает потребляемый ток, при этом нарастание потребления происходит так быстро, что ИБП часто отключается защитным автоматом (токовым реле), при том, что контроллер даже не успевает «заметить» перегрузку.
Однако, некоторые блоки питания с APFC плохо работают при ступенчатой синусоиде – корректор успевает среагировать на горизонтальную «ступеньку» как на пониженное напряжение, увеличивает ток потребления и перегружает ИБП, приводя к срабатыванию его защиты и отключению. И, хотя многие БП с APFC прекрасно «уживаются» со ступенчатой синусоидой, чтобы не оказаться в ситуации, когда ПК откажется работать с «бесперебойником», следует либо убедиться в их совместимости перед покупкой, либо выбирать ИБП подороже: с «чистой» синусоидой и запасом по мощности, либо ориентироваться на устройство с двойным преобразованием. В последнем случае чрезмерный запас по мощности не нужен, а синусоида у таких устройств и так «чистая».
Тип выходных разъемов питания на современных ИБП может быть различным. Старые ИБП все имели выходные разъемы стандарта IEC 320 C13 («компьютерные») для подключения питающих кабелей системного блока и монитора.
Некоторые специализированные ИБП, предназначенные для создания линий бесперебойного электропитания, оснащаются клеммами для удобства прямого подключения линейных проводов.
Удобно, если ИБП имеет какой-нибудь интерфейс, по которому он может «сообщить» работающему на ПК приложению о пропадании напряжения. Это позволит сохранить все открытые документы, записать на диск данные из буфера и корректно завершить работу компьютера в автоматическом режиме, даже если оператора поблизости нет. Особенно это важно для серверов: сбой сервера – вещь неприятная, но она может стать еще неприятнее, если «испортятся» хранящиеся на нём данные из-за некорректного завершения работы. ИБП с интерфейсом USB или RS-232 подключается интерфейсным кабелем непосредственно к защищаемому компьютеру, на котором должно быть запущено соответствующее ПО.
Функция «холодного старта» позволяет осуществить запуск подключенных к ИБП электроприборов при отсутствии питающего напряжения. Холодный старт позволяет использовать ИБП как автономный источник питания для маломощной нагрузки.
Время автономной работы зависит от емкости установленных аккумуляторов и суммарной мощности подключенных потребителей. Производителем обычно указывается продолжительность автономной работы при определенной мощности нагрузки. Но зачастую мощность нагрузки сильно отличается от приведенной производителем. В этом случае следует иметь в виду, что емкость аккумулятора сильно зависит от тока разряда. При быстрой разрядке (5-10 минут) аккумулятор выдает всего 20-30% от номинальной емкости.
Так, если производителем приводится время автономной нагрузки в 5 минут при нагрузке 200 Вт, то при вдесятеро меньшей нагрузке (20 Вт) время автономной работы будет не 50 минут, а около двух часов, потому что емкость при разряде такой продолжительности будет примерно вдвое больше. Максимальная (100%) емкость аккумуляторной батареи достигается при продолжительности разряда в 20 часов и более, это следует учитывать, если предполагается длительная работа оборудования от ИБП.
«Бесперебойники», рассчитанные на продолжительную автономную работу, часто имеют возможность подключения дополнительных батарей. Это позволяет набрать емкость, необходимую для поддержания работы потребителей в течение необходимого времени.
Варианты выбора источников бесперебойного питания.
Для защиты от кратковременных падений напряжения маломощных потребителей (роутеров, модемов, точек доступа) предназначены ИБП с «евророзетками» мощностью до 400 ВА.
ИБП мощностью 500-1000 ВА сможет «поддержать на плаву» простой офисный компьютер в течение времени, достаточного для сохранения всех открытых документов.
ИБП с «холодным стартом» способен обеспечить автономное питание электроприборов в условиях полного отсутствия питающей сети.
Если вам важно стабильное электропитание на выходе «бесперебойника» по минимальной цене, выбирайте среди линейно-интерактивных ИБП.
ИБП с двойным преобразованием гарантируют высокое качество питающего напряжения и обеспечивают полное отсутствие переходных процессов при пропадании внешнего питания.
