Для чего нужны лотки
Для чего нужны кабельные лотки?
Самым распространенным методом прокладки сетей на промышленных объектах являются кабельные лотки. Они достаточно просты в установке, имеют удобные крепежные приспособления и служат для закладки внутрь кабелей любого диаметра и назначения, а также для установки силовых схем.
В связи со своей направленностью на обеспечение комфорта в использовании, которое заключается в упорядочении проводов, кабельные лотки зачастую применяются в крупных масштабах промышленных объектов. Так, они часто используются в складских помещениях, офисах, торговых центрах. Объясняется это тем, что наличие большого скопления неорганизованных проводов всегда сопряжено с определенным рядом неудобств, заключающихся в трудности устранения разного рода поломок и невозможности быстрого доступа к кабельной системе.
Дабы избежать подобного рода проблем, устанавливаются кабельные лотки, которые обеспечивают легкость доступа к кабельной системе, упорядоченную организацию кабелей и проводов, а также аккуратный вид системы. Кроме того, использование лотков требует минимальных энергозатрат и расходов на установку, а также осуществляется в течение минимального количества времени. Подобная конструкция позволяет скрыть провода, тем самым защищая их от повреждений и обеспечивая эстетичный вид интерьера.
Достоинства кабельных лотков
Кабельные лотки — неотделимое от кабельной системы понятие, ввиду своей незаменимости в процессе монтажа электрической сети. Их установка гарантирует:
Процедура изготовления кабельных лотков
Кабельные лотки изготавливаются из холоднокатаной стали и обрабатываются методом горячего цинкования погружением. Пройдя механическую обработку, они погружаются в расплав цинка (температурой около 460С), результатом чего служит образование сплава железа с цинком в четыре слоя. Удельное соотношение железа и цинка может варьироваться, так же как и толщина покрытия (от 70 до 90 мкм (350—400 г/кв.м на каждой стороне)). ГОСТ 9.307-89 на горячее цинкование, стандарт СЕI 7.6.
Типы кабельных лотков
Кабельные лотки производятся двух типов: листовые и лестничные.
Листовые лотки
Делятся на перфорированные, обеспечивающие тем самым дополнительную вентиляцию кабельной сети и неперфорированные, имеющие отверстия только для элементов соединения. Лотки подобного типа оснащены либо V-образным, либо круглым замком с крышкой. Круглый замок служит для защиты кабеля от повреждения о кромку.
В процессе установки необходимо принимать во внимание диаметр лотка. Так, его ширина должна учитывать объем нескольких слоев кабеля, а также иметь зазор на случай возможных расширений, а также для соблюдения нормативных требований, в частности, п.2.1.61 седьмого издания ПУЭ.
Для монтажа типа соединения встык надлежит использовать лотковые соединители. Преимуществом монтажа внахлест выступает его высокая скорость, так как при использовании данного метода минимизируется количество винтов и гаек, служащих для фиксации.
Лестничные лотки
Изготавливаемые из стали, они предназначены для размещения тяжелых проводов, обычно для прокладки кабельной магистрали. Лестничные лотки производятся из L-образных профилей и перфорированных перемычек С-образного профиля.
Ввиду минимальных количеств расходного материала, данные изделия являются очень дешевыми. Также, их плюс состоит в том, что отверстия достаточно широки для того, чтобы работник мог просунуть в них руку, что увеличивает удобство их эксплуатации. Единственным недостатком лестничных лотков является их высокая открытость. В связи с этим, данный тип лотков устанавливается исключительно внутри помещений, причем, наиболее предпочтительно монтировать их так, чтобы они примыкали к потолку.
Кабельные лотки. Виды и монтаж. Применение и параметры
При производстве электромонтажных работ кабельные лотки необходимы для прокладки магистральной линии питания электроэнергией с большой нагрузкой на значительные расстояния.
Они защищают кабели от внешних повреждений, сохраняют эстетичность помещения, скрывают кабели, которые не подходят для интерьера помещения. Конструкция кабельных лотков не представляет сложности и выполнена в виде желоба из различных материалов, с крышками и перфорацией.
Внутренняя поверхность желоба обработана, во избежание повреждения кабеля при укладке. В такие лотки можно укладывать как один, так и несколько кабелей.
Виды лотков
Лотки разделяются на несколько видов по материалу изготовления:
Металлические кабельные лотки
Такие лотки изготавливают из низкоуглеродистой или нержавеющей стали, а также оцинкованного железа. Наиболее популярными стали лотки из оцинкованной стали, так как она имеет наилучшие эксплуатационные свойства и коррозионную стойкость, в сравнении с черным металлом. Их стоимость ниже лотков из нержавейки.
Кабельные лотки из оцинкованного железа
В свою очередь лотки из оцинковки разделяют на:

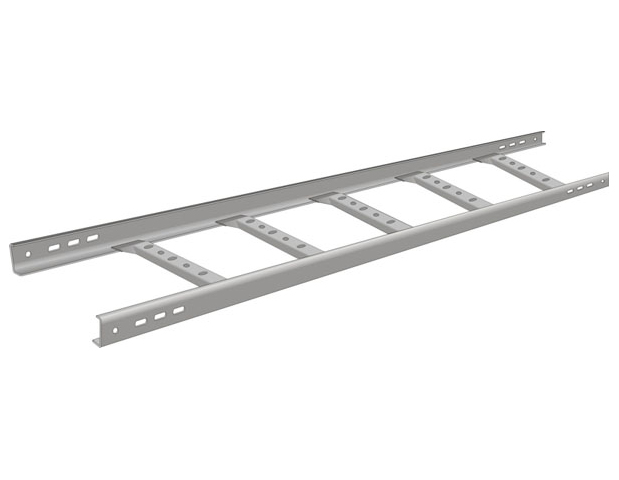

Лестничные
Лестничный тип лотков используется при условии установки опор для открытой укладки электрической проводки, действующей под напряжением до 1 кВ.
Лотки производят из оцинкованной стали толщиной 1,2 мм. Для удобства установки применяют поперечные перекладины, и другие дополнительные элементы.
В лотки разрешается укладка как силовых, так и маломощных кабелей. К кабелям, расположенным в лотках, имеется свободный доступ для ремонта и техобслуживания.
Неперфорированные лотки с крышкой
Такие лотки рассчитаны для установки силовых и маломощных проводов в виде пожарных, охранных или информационных проводов, в любых помещениях. Лотки состоят из крышки и основания.
При монтаже основание жестко фиксируется на поверхности, в лотки укладываются провода и кабели, сверху закрывается крышка. Такие лотки дают возможность создания электрической сети, при этом сохранив все достоинства наружной сети: мобильность, удобство установки, малая стоимость, изменение формы, высокая безопасность, сохранение внешнего вида помещения.

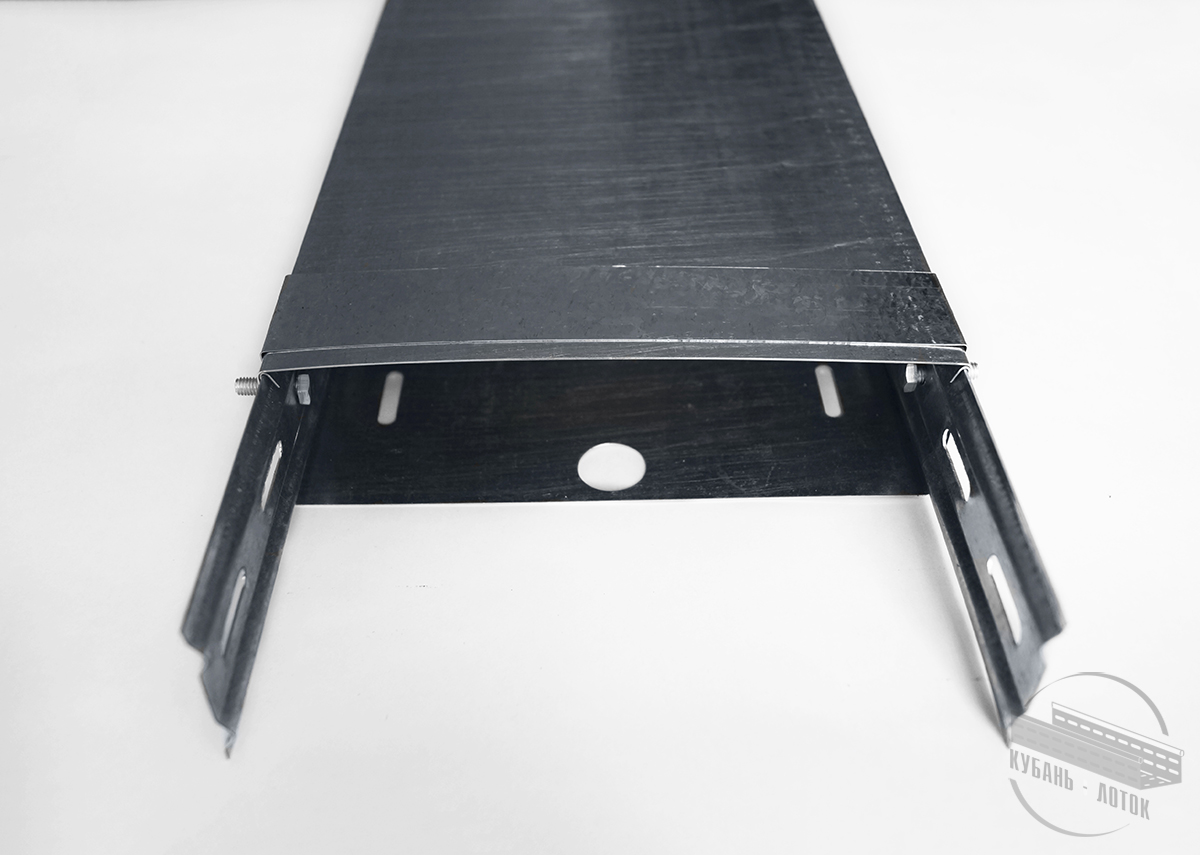

Перфорированные лотки
Такие лотки выполнены из оцинкованного металла с перфорированной основой. Его еще называют кабельным коробом или металлическим кабель-каналом. Перфорированный лоток можно монтировать с крышкой и без крышки, которая позволяет повысить защиту проводки, и расширяет область использования такой конструкции. Перфорированный вариант является оптимальным для кабелей напряжением до 1000 вольт.
Основной особенностью конструкции является боковая перфорация в виде отверстий по всей длине лотка. Это облегчает монтаж кабелей. Через отверстия удобно закреплять кабели в лотке. Перфорация предотвращает перегрев кабеля.
Другой особенностью являются штампованные края, помогающие быстро соединять конструкцию внахлест. На крышке лотка имеется заземление, что создает безопасность для человека.
Существует три вида перфорированных лотков по материалу изготовления из:
Проволочные лотки
Кабельные лотки из проволоки изготавливают из оцинкованной стальной проволоки, и используются для монтажа открытых линий кабелей на промышленных объектах и жилых домов.
Силовые кабели допускается прокладывать вместе с проводами малой мощности. Проволочные модели лотков допускается монтировать в замкнутых и открытых пространствах.
Достоинства
Пластиковые кабельные лотки
В жилых помещениях, офисах чаще всего используют кабельные лотки, выполненные из ПВХ пластика. Их допускается использовать для укладки кабелей до 400 вольт, а также проводов телекоммуникаций внутри помещений для открытой проводки.
Пластиковые каналы для кабелей состоят из пластикового желоба с крышкой, которая закрывается на защелку. Желоб лотка бывает полым, либо со съемными разделителями.
Пластиковые лотки для кабелей делятся на виды, в зависимости от уровня размещения:
Подобные лотки из пластмассы имеют некоторые достоинства и недостатки.
Преимущества
Недостатки
Размеры
Все лотки для кабелей делятся по размерам, и имеют большую классификацию для любых размеров. Высота лотка составляет от 35 до 110 мм, толщина стали от 0,75 до 1,25 мм, ширина лотка от 50 до 600 мм. У лотков стандартная длина 3005 мм. Перфорация чаще всего равна 9 х 22 мм.
Монтаж
При укладке кабелей необходимо разместить в лотке наибольшее количество кабелей и проводов. Значительная нагрузка на лотки для кабелей может привести к падению конструкции, поэтому необходимо особое внимание уделить методу фиксации и укладки проводников в канале.
Существует несколько способов крепления лотков, рассмотрим из них основные.
Фиксация на вертикальной стене
Популярным методом крепления стало использование кабельных полок и кронштейнов. Полки можно зафиксировать к стене на стойки из профиля. Достоинством полок считается возможность прокладки разных уровней каналов отдельной установки, параллельных друг другу.
Особенность применения кронштейнов и полок
Заземление
Современные стандарты обязывают монтировать заземление при установке лотков для кабелей. Если сеть проходит по наружным границам здания, то необходимо выполнять молниезащиту лотков для обеспечения защиты человека от удара молнии, предохранения устройств от замыкания, для противопожарной безопасности.
Кронштейны для фиксации лотков
Кронштейн для лотков – это металлическая конструкция, служащая для удержания лотков для кабеля, разных видов при закреплении их на стенах и потолке.
При установке трассы в горизонтальной и вертикальной поверхности чаще всего применяют кронштейны, консоли и полки. Они могут монтироваться непосредственно на стену, либо на вспомогательные профили, для создания надежной, долговечной конструкции.
На потолке кабельные лотки крепятся аналогично стене. Отличие состоит в том, что полки для трассы монтируются к монтажному профилю и потолочным опорам, стойкам. Кабельные лотки крепятся к потолку с помощью потолочных кронштейнов.
Фиксация лотков к потолку
Железобетонные
Такие лотки применяются для подземной и поверхностной установки. Они приобрели большую популярность, так как электрические сети нуждаются в защите от вредного действия грунта. На изделия из железобетона грунт не оказывает никакого влияния.
Через железобетонные лотки можно легко контролировать состояние кабелей, проводов, а также менять их, подняв плиты перекрытия. Основным достоинством их является надежная защита кабелей.
Такая конструкция изготавливается из стальной обрешетки и тяжелого бетона. Чтобы в полость лотка не попадала грязь, применяют плиты перекрытия, которые лоток закрывают сверху в качестве крышки. Плиты также изготавливают из бетона.
Бетонные
Бетонные кабельные лотки используются для укладки энерготрасс и силовых кабелей, а также различных коммуникаций. Они защищают от вредного воздействия внешней среды линию сети.
Каналы из бетона изготавливают из тяжелых типов бетона, без применения металлической арматуры. Этот специальный материал имеет высокую прочность и сохраняет свои качества при любых температурах, не пропускает воду.
Кабельные лотки
Для прокладки силовых кабелей, информационной, сигнальной проводки используется система кабельных лотков. Применение данной системы значительно упрощает работы и экономит затраты при монтаже кабелей.
Применяются кабельные лотки в офисах, жилых, складских, торговых и производственных помещениях разной площади. Они могут использоваться в разных типах монтажа (настенном, потолочном, наклонном, комбинированном) и прокладываться как скрытым способом (например, за подвесными потолками), так и открытым.
КАБЕЛЬНЫЕ ЛОТКИ: ОСОБЕННОСТИ КОНСТРУКЦИИ
Металлические кабельные лотки представляют собой электротехнические изделия, в виде открытой конструкции (стального П-образного профиля). Они выполняются в разных геометрических параметрах и имеют специальные ребра жесткости, повышающие несущую способность лотка. Одна из разновидностей — лестничные лотки. В одном лотке (если позволяет его размер) допускается совместная прокладка кабелей разного типа — электрических, телефонных, компьютерных и других. В этом случае кабели разделяются между собой перегородками. Совокупность лотков образует подвесную или настенную систему поддержки кабелей.
КАБЕЛЬНЫЕ ЛОТКИ: ФУНКЦИИ
Выполняют кабельные лотки несколько функций:
защита кабелей от механических нагрузок и повреждений изоляции;
обеспечение компактного и удобного размещения проводов (кабелей);
обеспечение быстрого доступа к силовым и другим линиям при их обслуживании и ремонте.
КАБЕЛЬНЫЕ ЛОТКИ: ВИДЫ
В монтаже кабельных линий используются такие виды лотков:
неперфорированный лоток. Основание имеет цельную, сплошную поверхность. Выполняются при прокладке линий, требующих высокого уровня защиты от окружающей среды. Могут комплектоваться специальными крышками, обеспечивающими более надежную защиту;
проволочный лоток. Имеют легкую, открытую конструкцию, чрезвычайно просты в монтаже. В основном, применяются в местах, где необходима укладка большого количества кабелей и проводов разного типа, и требуется быстрый доступ к линиям;
лестничный лоток (кабельросты). Не имеют углов, отличаются высокой несущей способностью, используются при необходимости прокладки тяжелых и мощных производственных кабелей.
Кабельные лотки: зачем они нужны?
Кабельные лотки металлические и их предназначение
Кабельные лотки металлические сегодня – это обязательная составляющая современных кабельных систем. Их значимость настолько же велика, насколько и значимость любой кабельной системы в целом. Ведь без такой системы невозможно подвести систему электропитания, распределить слаботочные системы, организовать слаженную работу систем кондиционирования и вентиляции, контроля доступа и видеонаблюдения, разветвленных компьютерных сетей и систем автоматизации производственных процессов.
А без совокупности кабельных лотков ни одно современное здание просто не может функционировать в нормальном режиме.
При этом следует учитывать, что качество СКС иногда оценивается даже выше, чем качество активного оборудования – например, тех же компьютеров.
Задачи, которые решает применение кабельных лотков:
1. Повышение пожарной безопасности. Дополнительная изоляция проводов в надежные и компактные коробы, сделанные из конструкционной углеродистой качественной стали марки «08 ПС», в случае возникновения форс-мажора станет препятствием для распространения возгораний.
2. Повышение надежности работы. Использование L-профиля, разделите лоткового помогает избежать таких неприятностей, как «пережимание» и другие механические повреждения проложенных проводов.
3. Увеличение помехоустойчивости системы. Нередко в современных офисных или производственных зданиях возникают проблемы, связанные с влиянием расположенных вблизи друг от друга кабелей. Кабельные лотки помогают минимизировать эти негативные перекрестные воздействия.
4. Высокая эстетичность. Современные потребители становятся все более требовательными к следованию не только техническим, но и эстетическим стандартам. Это в полной мере относится и к эстетичности и безопасности прокладки кабелей вне зависимости от их назначения.
Лотки для прокладки кабеля
В современном здании много внимания уделяется монтажу системы энергоснабжения. Даже в обычной квартире в ход идет несколько сотен метров кабеля, что уж говорить о крупных коммерческих или индустриальных объектах! Кабельный лоток — это конструкция, незаменимая при монтаже энергосистем, поскольку позволяет облегчить прокладку кабеля. Производится она обычно из металла, который обработан антикоррозийным покрытием.
Применение металлических кабельных лотков позволяет значительно повысить рентабельность эксплуатации здания и надежность функционирования инженерных сетей, а также помогает избежать механических повреждений.
Качественные лотки для укладки кабеля позволяют создавать системы сложнейших конфигураций, с различными поворотами, креплениями и разветвлениями. Металлические кабель каналы выглядят аккуратно и эстетично, независимо от того, какого они размера и для каких целей устанавливаются. Оцинкованные стальные лотки монтируются как с крышкой, так и без нее. Первый вариант обеспечивает более качественную защиту проводов от влияния окружающей среды.
Типы кабельных лотков
Лотки для проводов изготовляют из стального прута или тонколистовой нержавеющей стали. Стойкость к коррозии обеспечивается в основном путём оцинкования. Хотя стандартный оттенок металлических элементов серый, изделия окрашивают в любой цвет по шкале RAL.
Лотки для укладки кабеля бывают следующих видов:
Сплошные лотки подходят для помещений с повышенной влажностью. Перфорированные металлические лотки имеют небольшой вес, что значительно упрощает монтаж. Используются для прокладки кабельных трасс с целью организации электрических систем в жилых, офисных и торговых помещениях. Проволочный кабельный лоток прокладывают в горизонтальном и вертикальном направлениях внутри помещений. Лестничный лоток отличается высокой несущей способностью и применяется для монтажа силовых кабелей в цехах, административных зданиях, жилых домах. Эксплуатируется в открытом пространстве.
Размеры кабельных лотков
Металлические лотки для кабеля производят в нескольких стандартных типоразмерах. Это касается и высоты бортика, и длины, и ширины конструкции.
Монтаж металлических кабельных лотков
Хотя каждый производитель прилагает к товару инструкцию, есть определенные правила, которые сохраняются для любых видов железных лотков. В частности, при выборе способа монтажа учитывается тип кабеля, ради которого устанавливают сам лоток, высота его прокладки, вид используемых крепежных элементов, особенности здания.
Кроме того, хотя лотки для электропроводки практически всегда сделаны из металла, для их производства могут быть использованы разные сплавы. Например, не у всех есть защита от коррозии в виде цинкового покрытия, а она необходима для того, чтобы обеспечить прочность всей конструкции в целом.
Преимущества лотков для укладки кабеля
При выборе лотков для проводов, надо помнить плюсы металлических изделий — прочность и способность выдерживать серьёзные нагрузки. Конструкциям присущи и другие преимущества:
Если стоит выбор, где купить лотки для кабеля, выбирайте надёжного производителя. Компания « АнЛан » занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
