Для чего нужны поверки теодолита
Поверка теодолита и его юстировка
Оптический теодолит одни из геодезических измерительных приборов, который считается самым надежным по своей конструкции. Разнообразные их:
говорят о значительном спросе и популярности этих угломерных приборов. Теодолитом с определенной точностью можно решать любые виды практических геодезических задач, начиная от основных, изыскательских, картографических и заканчивая отраслевыми работами в строительной, промышленной, горнодобывающей, военной сферах. С его помощью существуют возможности совершать угловые измерения, определять превышения, высоты, и даже осуществлять линейные измерения. Весь набор конструктивных возможностей теодолитов в свое время делал его самым передовым из геодезических инструментов, с помощью которых были выполнены, если хотите, все возведённые основные производственные и общественные фонды в стране, все жилищное и городское строительство, да практически всё материальное производство.
Для того чтобы оптические теодолиты выполняли свою конструктивную функцию необходимо обеспечение точного их приборостроения, с возможностью проведения поверочных и юстировочных операций отдельных узлов и прибора в целом.
В совокупности перед началом геодезических работ возможно три отдельных этапа проведения поверок:
В зависимости от конструкции теодолитов поверочные работы могут исчисляться разным количеством поверок теодолита. Общие из них представлены таким списком поверок для отдельных частей и определения параметров:
Поверка цилиндрического уровня
Требует его нахождения по центру своего корпуса при любом вращении теодолита вокруг оси. Это означает, что продольная ось уровня должна располагаться перпендикулярно вертикальной оси теодолита. Выполняется такая поверка теодолита первой по очередности и в следующей последовательности:
Круглый уровень
Поверяется традиционным способом, как и практически в других приборах (нивелирах, тахеометрах и так далее). Как правило, сама ампула круглого уровня выставляется между двух подъемных винтов. И уже с помощью всех трех винтов круглый пузырек выводится в центр ампулы уровня. Разворачивая теодолит на 180 градусов наблюдаем, присутствует или нет отклонение круглого воздушного пузырька с центра. При наличии такого смещения за обозначенную линию окружности на ампуле производят юстировку уровня. Для этого исправительными винтами регулируют половину величины смещения. Оставшееся отклонение выводится в центр ампулы подъемными винтами. Для подтверждения юстировки уровня поверка снова повторяется. Постоянное нахождение уровня в центре означает выполнение поверяемого условия.
Поверки оптического и шнурового отвеса
Точное центрирование над и под геодезическими и маркшейдерскими пунктами важная часть в полевых измерениях. Этому уделяется особое внимание. В теодолитах с оптическими отвесами инструмент центрируется над выбранной точкой с центром в виде накерненного отверстия величиной от 1 до 3 мм. Вначале производится горизонтирование прибора. Затем с помощью окуляра оптического центрира индивидуально под свое зрение выставляются фокусировки, чтобы были видны одновременно и точка стояния, и сетка центрира в виде окружности. После чего с вращением корпуса инструмента на 180 градусов наблюдают смещение окружности оптического центрира вокруг выбранной точки. Половину отклонения устраняют перемещением сетки. Вторую половину исправляют смещением самого корпуса теодолита в точку, над которой центрируется прибор. И так действуют до полного максимально возможного приближения точки к центру.
Кроме этого в маркшейдерском деле существует поверка теодолита под точкой, когда точка центрирования находится сверху зрительной трубы. В некоторых из них устанавливать местоположение точки центрирования сверху приходиться самостоятельно. Изначально, установив зрительную трубу в горизонтальное, а сам прибор в отвесное положение, его центрируют совмещением острия нитяного отвеса над меткой. При вращении геодезического инструмента отклонение метки от острия отвеса не должно отклоняться более, чем на 1 мм. В случае большего значения смещения верхнюю точку центрировки на зрительной трубе нужно сместить. После удовлетворительного проведения данной поверки на месте новой метки можно просверлить не большое отверстие, которое будет являться точкой совмещенной с осью прибора. После чего еще один раз провести окончательные наблюдения над центрировочной меткой и произвести измерения контрольных горизонтальных углов.
Известно, что при закреплении корпуса прибора на штативах становым винтом в нижней его части подвешивается шнуровой отвес. С его помощью осуществляется центрирование теодолита над точкой, и для определения правильного места подвешивания отвеса в нем выполняется данная поверка. Контрольными измерениями для этой поверки считаются определение положение центра оптическим центриром или зрительной трубой в конструкциях приборов с отверстием в нижней части корпуса. При подвешивании шнурового отвеса его острие должно находиться над точкой центрировки. При значительном (более 1 мм) отклонении необходимо механическим способом сместить место подвеса нитяного отвеса.
Сетка нитей и коллимационная погрешность
Взаимоувязаны в части исправительного инструментария, то есть при не выполнении, требуемых условий исправление производится винтами (кольцом) сетки нитей.
Первая из них поверяется наведением на леску подвешенного тяжелого отвеса. При этом, вертикальная нить на всем своем протяжении должна совпадать с отвесной линией.
Вторая поверка выполняется при ориентировочно горизонтальном положении трубы. На удаленную точку выполняется точное наведение перекрестия сетки нитей. Далее, снимаются отсчеты. Сначала, при круге справа (КП). Затем,- при круге слева (КЛ). Разность этих отсчетов плюс-минус 180 градусов дает значение двойной коллимационной ошибки (2с), а именно:
2с=КП-КЛ±180
Значение коллимационной погрешности определяют независимо дважды. Допустимой величиной предельного отклонения коллимационной ошибки считается двойное значение точности поверяемого прибора. При превышении этого значения производят юстировочные операции. Вычислив среднее арифметическое значение отсчета, выставляют его микрометренным винтом. В этот момент происходит смещение центра сетки нитей. Используя кольцо или винты сетки нитей, осуществляют ее горизонтальное перемещение в выбранную точку.
Место нуля
Геодезический термин, относящийся к отсчету по ВК теодолита при горизонтальном положении зрительной трубы. Априори он должен соответствовать своему названию, то есть быть равным нулю. Для проведения такой поверки теодолита выбирается удаленная точка на уровне горизонта инструмента. На нее при двух положениях круга (КП и КЛ) производится наведение перекрестия сетки нитей и соответственно снятие двух отсчетов. Определение абсолютного значения места нуля (МО) осуществляется по формуле:
МО=0,5×(КП+КЛ±180)
Известно, что место нуля редко имеет соответствующее своему названию значение. Если его величина после вычислений находится в пределах двойной точности прибора, то никаких юстировочных работ не следует выполнять. При больших значениях МО юстировка производится в определенной последовательности:
echome.ru
Сайт посвященный измерительным приборам…
Поверка теодолита
Одним из ключевых этапов эксплуатации любого геодезического прибора является процедура поверки. От своевременно выполненной квалифицированными специалистами зависит достоверность измерений инструмента и эффективность всей изыскательской работы.
Бренды с мировыми именами выпускают в продажу теодолиты с уже выполненной первичной заводской поверкой, что должно быть указано в технической документации. Если такой поверкой инструмент не обеспечен, то следует выполнить ее на начальном этапе его использования.
Последующие метрологические аттестации проводят время от времени после истечения межповерочного интервала, который назначается для каждой конкретной модели отдельно. По умолчанию межповерочный интервал равен одному календарному году, но его продолжительность может быть отрегулирована организацией-владельцем теодолита при согласовании с органами государственной метрологической службы.
Проведение процедуры
Начинается эта процедура с визуального осмотра внешнего вида устройства с акцентом на:
Механические условия поверок теодолита проходят несколько испытаний:
Проверка соответствия параметров прибора заявленным производителем характеристикам состоит в следующем:
Условие поверки будет выполняться, если разность отсчётов составит не более 5-7 мм на указанное расстояние до точки, иначе необходимо проведение юстировки в специализированном центре.
Правила проведения
Прибор, не соответствующий хотя бы одному из условий обязательных поверок или с просроченным сроком плановой поверки, не может быть использован для работ любого характера. Неповеренный прибор может существенно искажать результаты измерений, что может привести к серьезным последствиям.
Поверка теодолита в полевых условиях может проводиться самими пользователями перед началом выполнения работ. Полная техническая поверка геодезических приборов, в том числе и теодолитов, с применением дополнительного оборудования должна осуществляться квалифицированными специалистами метрологических организаций и служб, имеющих государственную лицензию на проведение такого род работ.
Средняя стоимость процедуры поверки теодолита на территории РФ составляет от 4000 до 8000 рублей в зависимости от типа устройства, сложности его конструкции, а также проверяемого функционала.
Видео по теме
Поверки теодолита
Установка теодолита
Установка теодолита включает в себя следующие операции:
– установка теодолита по уровню на алидаде горизонтального круга;
– установка зрительной трубы по глазу;
– приблизительное наведение трубы на наблюдаемую точку;
– установка трубы по предмету;
– точное наведение пересечения сетки нитей трубы на визирную цель;
– взятие отсчёта по горизонтальному или вертикальному кругам теодолита.
Теодолит устанавливается и крепится на штативе или столике становым винтом. Для установки лимба в горизонтальное положение используют цилиндрический уровень при алидаде горизонтального круга. Алидаду теодолита поворачивают так, чтобы ампула цилиндрического уровня стала примерно параллельно линии, соединяющей два подъёмных винта, и, вращая эти винты в противоположные стороны, приводят пузырёк уровня на середину. После этого поворачивают алидаду на 90° и третьим винтом также приводят пузырёк уровня в нуль-пункт. Для установки зрительной трубы по глазу её направляют на светлый фон и, глядя в трубу, вращают диоптрийное кольцо окуляра, добиваясь чёткого изображения сетки нитей.
Приближённое наведение зрительной трубы на наблюдаемую точку выполняют так: ослабив закрепительные винты алидады и трубы, направляют её, как бы прицеливаясь, по перекрестью визира на выбранную цель и затягивают закрепительные винты.
Перед точным наведением вращением фокусирующего винта достигают точного изображения наблюдаемой точки и точное наведение перекрестия нитей на наблюдаемую точку выполняют наводящими винтами алидады и трубы: эти винты не будут работать, если не затянуть закрепительные винты.
Если наблюдается веха, то перекрестие нитей наводится на самый низ вехи (у земли), а при наблюдении пирамиды – на визирный цилиндр, или то же самое при наведении на специальную визирную марку, установленную над точкой.
Отсчёты по вертикальному и горизонтальному кругу берут по шкаловому или штриховому микроскопам (рис.4) через параллельную визирную трубку, отсчитывая градусы и минуты дуги лимба до нулевого штриха отсчётного приспособления.
Согласно принципиальной схеме теодолита между его осями должны соблюдаться определенные геометрические соотношения, которые подлежат проверке и, при необходимости, исправлению, для чего теодолит обеспечивается исправительными винтами, позволяющими изменять положение выверяемых осей.
В теодолите должны совмещаться три основных условия:
1. Ось цилиндрического уровня на алидаде горизонтального круга должна быть перпендикулярна оси вращения теодолита. Цель поверки: поставить уровень так, чтобы с его помощью можно было устанавливать алидаду в горизонтальное положение.
2. Визирная ось зрительной трубы должна быть перпендикулярна оси ее вращения. Это условие ставится для того, чтобы визирная ось при вращении вокруг горизонтальной оси описывала бы проектирующую коллимационную плоскость, а не коническую поверхность. Угол «С», на который отклоняется визирная ось от перпендикуляра к оси вращения, называют коллимационной ошибкой.
3. Ось вращения трубы должна быть перпендикулярна оси вращения теодолита. Цель поверки: добиться того, чтобы коллимационная плоскость была перпендикулярна плоскости горизонтального круга.
Первая поверка – ось цилиндрического уровня на алидаде горизонтального круга должна быть перпендикулярна оси вращения теодолита.
После предварительной установки теодолита тремя подъёмными винтами, алидаду уровня располагают так, чтобы она стала параллельна линии, соединяющей два подъемные винта и, действуя ими, приводят пузырёк уровня в нуль – пункт. В результате этих действий ось уровня займёт горизонтальное положение L’ – L’ (рис.5), но она может быть не перпендикулярна к оси вращения, угол β ≠ 90°.

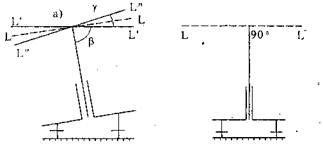

Рис. 5. Геометрическая схема первой поверки
В целях поверки поворачивают алидаду на 180°, и если пузырёк отклоняется от середины, то ось уровня после поворота наклонена относительно горизонта на угол γ и занимает положение L» – L».
Так как, 2β+γ = 180°, то β = 90° – γ/2.
Чтобы угол β стал прямым нужно исправительным винтом уровня сдвинуть пузырёк в сторону середины на половину дуги отклонения, чтобы ось уровня заняла положение L – L. После этого подъёмным винтом приводят пузырек уровня в нуль – пункт. Для контроля поверка повторяется.
Чтобы привести теодолит в рабочее положение алидаду поворачивают на 90° и третьим подъёмным винтом также приводят пузырёк уровня на середину.
Для окончательного утверждения, что поверяемое условие выполнено, поворачивают горизонтальный круг в произвольном направлении. И если пузырёк остаётся на середине ампулы или отклоняется от неё не более чем на одно деление, значит условие выполнено.
Вторая поверка — визирная ось зрительной трубы должна быть перпендикулярна оси её вращения.
Поверку выполняют путём двукратного наведения зрительной трубы на удалённую точку местности, расположенную примерно на уровне трубы, с взятием отсчётов по горизонтальному кругу. Пусть первое наведение велось при положении вертикального круга слева от трубы (КЛ), а второе, после перевода трубы через зенит и поворота алидады на 180°, при круге право (КП) (рис.6).
Рис. 6. Коллимационная ошибка С
На рисунке Н – Н – ось вращения трубы; А’ – А’ и А» – А» – положения визирной оси при КЛ и КП; а’ и а» – отсчёты по горизонтальному кругу; «С» – коллимационная ошибка – отклонение визирной оси от перпендикуляра к оси вращения трубы.
Как следует из рисунка, коллимационная ошибка вычисляется по формуле
Теперь, наблюдая в зрительную трубу можно заметить, что перекрестие нитей сошло с наблюдаемой точки. Для исправления снимают с окулярного патрубка трубы колпачок. Ослабляют вертикально расположенные винты сетки и вращением горизонтальных исправительных винтов (один вывинчивать, другой – ввинчивать) перемещают сетку до совпадения перекрестия нитей с наблюдаемой точкой. После исправления винты закручивают.
C = (299°32′-1 19°37′-180°)/2 = –2′30″
Третья поверка – ось вращения трубы должна быть перпендикулярна оси вращения теодолита.
Поверка может быть выполнена двумя способами:
1) путём наблюдения большой нити отвеса на всём её протяжении, – при наклоне зрительной трубы перекрестие нитей не должно уклоняться от нити отвеса;
2) проектированием коллимационной плоскости трубы на некоторую картинную плоскость (стену). Для выполнения поверки этим способом теодолит устанавливают в 10 – 15 м от стены здания и зрительную трубу наводят на некоторую точку, высоко расположенную на здании. Закрепляют горизонтальный круг и трубу плавно опускают до горизонтального положения и на стене здания отмечают точку А1 в которую направлено перекрестие сетки нитей. Затем, ту же операцию выполняют после поворота трубы через зенит, получая вторую точку А2. Если изображение отрезка А1А2 не выходят за пределы биссектора, то теодолит исправен. В современных модификациях теодолитов это условие гарантируется изготовителем. Если нарушение выявлено, то исправление ведется в мастерской.
Среднее из отсчётов по горизонтальному кругу при двух положениях вертикального круга (КП и КЛ) свободно от влияния двух последних инструментальных ошибок.
Кроме перечисленных поверок нужно установить вертикальную нить сетки параллельно нити отвеса, наблюдая нить отвеса. Исправление достигается поворотом всей сетки при ослабленных крепёжных винтах.
Лабораторная работа «Измерения с помощью теодолита»
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Поверки теодолита.
Поверка уровня. Ось цилиндрического уровня на алидаде горизонтального круга должна быть перпендикулярна к оси вращения алидады.
Перед выполнением поверки выполняют горизонтирование теодолита. Затем устанавливают уровень по направлению двух подъёмных винтов и с их помощью приводят пузырёк в нульпункт. Поворачивают алидаду на 180º. Если пузырёк уровня остался в нульпункте, то требуемое условие выполнено – ось уровня перпендикулярна к оси вращения алидады. Если пузырёк уровня ушел из нульпункта, исправительными винтами уровня изменяют его наклон, перемещая пузырёк в сторону нульпункта на половину отклонения.
Поверку повторяют, добиваясь, чтобы смещение пузырька было меньше одного деления.
Поверка сетки нитей. Вертикальный штрих сетки нитей должен быть перпендикулярен к оси вращения зрительной трубы.
Наводят вертикальный штрих сетки нитей на точку и наводящим винтом трубы изменяют ее наклон. Если изображение точки не скользит по штриху, сетку нитей надо повернуть. Для этого поворачивают корпус окуляра, ослабив четыре винта его крепления к зрительной трубе (рис. 7.9).
Поверка визирной оси. Визирная ось трубы должна быть перпендикулярна к оси вращения трубы.
Если визирная ось перпендикулярна к оси вращения трубы, то отсчёты по горизонтальному кругу при разных положениях вертикального круга (круг слева и круг справа) и наведении на одну и ту же точку будут различаться ровно на 180º. Если разность отчетов отличается от 180°, то ось вращения трубы не перпендикулярна к визирной оси (рис. 7.10). При этом соответствующие отсчёты Л и П отличаются от правильных значений на одинаковую величину с, получившую название коллимационной ошибки.
Рис. 7.11. Поверка оси вращения зрительной трубы
Поверка оси вращения трубы. Ось вращения трубы должна быть перпендикулярна к оси вращения алидады.
Теодолит — поверки, устройство, измерение, назначение и работа
Теодолит (середина XX века)
Теодоли́т — измерительный прибор для определения горизонтальных и вертикальных углов при топографических съёмках, геодезических и маркшейдерских работах, в строительстве и т. п. Основной рабочей мерой в теодолите являются лимбы с градусными и минутными делениями (горизонтальный и вертикальный). Теодолит может быть использован для измерения расстояний нитяным дальномером и для определения магнитных азимутов с помощью буссоли.
Альтернативным развитием конструкции теодолита является гиротеодолит, кинотеодолит и тахеометр.
Описание самого теодолита
Воспользовавшись его помощью производятся очень точные измерения вертикальных и горизонтальных угловых величин.
Внешне он сделан в виде U-образного оптического устройства, находящегося на вращающейся площадке. Платформа устройства сделана круглой формы, на котором нанесены угловые деления. Помимо горизонтального, есть в наличии вертикальный круг с аналогичными угловыми делениями. Чтобы провести измерения дальности его оборудуют самыми разными лазерными измерителями. Современные теодолиты имеют электронные блоки, которые дают возможность увеличить точность измерений.
Теодолит его важные части
Устройство теодолита основано на законах оптики, механики, электроники.
Устройство теодолита 2т30
Схема теодолита включает следующие весомые части:
Главные узлы теодолита
Не обращая внимания на разнообразие подобных измерительных устройств, строение теодолита сберегается прежним:
Кремарьера теодолита дает возможность решать следующий круг задач:
Отсчётные устройства
Эти устройства дают возможность отсчитывать деления лимба устройства аж до разрешённых долей. Они разделяют на три штриховые, шкаловые, микрометры. Угловая шкала можно расположить на окружности. В данном случае её называют угломерным кругом или лимбом. У любого из них угловая цена деления лимба имеет собственную величину. В настоящих приборах точность деления меняется в интервале от одного градуса до пяти угловых минут. Размер лимба (диаметр) устанавливается конструкцией теодолита. Величина может меняться от 72 мм до 270 мм.
В качестве отсчётного индекса могут применяться: одиночный штрих, двойной штрих, который называется бисектор, нулевой штрих, штрих ключевой шкалы имеющегося лимба.
Очень простым отсчётным устройством считается верньер.
Они нужны для точной юстировки теодолита относительно его вертикальной направляющей. При их помощи делают обмеры углов маленькой величины в плоскости расположенной вертикально. Любой уровень состоит из таких элементов:
Их делают круглые или цилиндрические.
Колбы цилиндрических уровней делают из специализированного стекла, в его состав введён молибден. Жидкость в середине колбы считается этиловым спиртом. На её поверхность наносят не смываемые штрихи с интервалом в 2 мм. Величина очень маленького наклонного угла в любую сторону, при котором встречается смещение пузырька, именуется величиной предельной чувствительности.
На поверхность стекла цилиндрических уровней наносят окружности от цента к краешку с подобным же интервалом.
Стандартный ряд теодолитов России в соответствии с ГОСТ 10529-96
Литера Т — обозначает «теодолит», а последующие числа — величину средней квадратической погрешности в секундах, при измерении одним приёмом в лабораторных условиях. Обозначение теодолита, изготовленного в последние годы может выглядеть так: 2Т30МКП. В данном случае первая цифра показывает номер модификации («поколения»).
М — маркшейдерское исполнение (для работ в шахтах или тоннелях; может крепиться к потолку и использоваться без штатива, помимо этого, в маркшейдерском теодолите в поле зрения визирной трубы есть шкала для наблюдения за качаниями отвеса при передаче координат с поверхности в шахту).
К — наличие компенсатора, заменяющего уровни.
П — зрительная труба прямого видения, то есть зрительная труба теодолита имеет оборачивающую систему для получения прямого (не перевернутого) изображения.
А — с автоколлимационным окуляром (автоколлимационные);
Неповторительные теодолиты
В неповторительных теодолитах лимбы наглухо закреплены с подставкой, а поворот и закрепления его в разных положениях осуществляется при помощи закрепительных винтов либо приспособления для поворота.
Фототеодолит
Фототеодолит или кинотеодолит — разновидность теодолита, объединённого с фото- и/или кинокамерой и другими оптическими системами. Служит для точной фотосъёмки с угловой привязкой геологических объектов и искусственных сооружений, а также для измерения угловых координат летательных аппаратов. Конструктивно может представлять собой кинокамеру, независимую от оптического канала теодолита и жёстко скреплённую с ней или однообъективную зеркальную камеру, видоискатель которой служит оптическим каналом теодолита. Выпускавшиеся ранее кинотеодолиты осуществляли съёмку на крупноформатные фотопластинки высокой разрешающей способности. В настоящее время выпускаются плёночные, пластиночные и цифровые фототеодолиты. Если объект фотографируется двумя и более фототеодолитами, то при использовании геодезической засечки можно получить приблизительные данные относительно размера объекта, высоты и скорости полёта.
Модели теодолитов
Гиротеодолиты
Гиротеодолит
Гиротеодолит — гироскопическое визирное устройство, предназначенное для ориентирования туннелей, шахт, топографической привязки и др. Гиротеодолит служит для определения азимута (пеленга) ориентируемого направления и широко используется при проведении маркшейдерских, геодезических, топографических и др. работ. По принципу действия гиротеодолит является и принадлежит к типу гирокомпасов. Ряд схем гиротеодолитов выполнен на принципе гирокомпаса Фуко. Помимо гироскопического чувствительного элемента, гиротеодолит включает угломерное устройство для снятия отсчётов положения чувствительного элемента и определения азимута (пеленга) ориентируемого направления. Угломерное устройство состоит из лимба с градусными и минутными делениями, жёстко связанного с его алидадой. Наблюдение ведётся по штриху, проектируемому на зеркале, которое укреплено на чувствительном элементе. При этом визирная линия зрительной трубы будет располагаться параллельно оси гироскопа. Определение азимута (пеленга), ориентируемого с помощью гиротеодолита направления, производится по шкале, связанной с теодолитом. При наблюдениях гиротеодолитом все измерения относят к отвесной линии в точке наблюдений и к плоскости горизонта. Следовательно, азимут, определённый гироскопически, тождественен астрономическому азимуту. Обычно по конструктивным соображениям отсчётное устройство по горизонтальному кругу располагают под некоторым углом по отношению к оси вращения ротора гироскопа.
Гиростанция
В сущности, тот же гиротеодолит с гирокомпасом Фуко на основе электронного тахеометра.
Электронный
Электронный теодолит — вид теодолита, оснащённого электронным отсчетным устройством.
Тахеометр
Разновидность электронного теодолита, оснащенная электронным устройством для вычисления и запоминания координат точек на местности и лазерным дальномером. В отличие от оптического неповторительного, полностью исключает ошибки снятия и записи отсчёта благодаря микропроцессору, выполняющему автоматические расчёты. Электронный теодолит позволяет работать в тёмное время суток.
Тотал станция (Total station)
Электронный тахеометр или оптический теодолит, оснащённый дополнительными устройствами (дальномер, GPS-приемник, контроллер (процессор и/или клавиатура), отдельно вынесенными за основной корпус инструмента.
Устройство теодолита
Горизонтальный круг теодолита предназначен для измерения горизонтальных углов и состоит из лимба и алидады.
Лимб представляет собой стеклянное кольцо, на скошенном крае которого нанесены равные деления с помощью автоматической делительной машины.
Цена деления лимба (величина дуги между двумя соседними штрихами) определяется по оцифровке градусных (реже градовых) штрихов. Оцифровка лимбов производится по часовой стрелке от 0 до 360 градусов (0 — 400 гон).
Роль алидады выполняют специальные оптические системы — отсчётные устройства. Алидада вращается вокруг своей оси относительно неподвижного лимба вместе с верхней частью прибора; при этом отсчёт по горизонтальному кругу изменяется. Если закрепить зажимной винт и открепить лимб, то алидада будет вращаться вместе с лимбом и отсчёт изменяться не будет.
Лимб закрывается металлическим кожухом, предохраняющим его от повреждений, влаги и пыли.
Поверки теодолитов
Перед проведением поверок нужно провести общий осмотр теодолита:
а)оптическая система зрительной трубы должна на быть чистой и давать отчётливое изображение;
б) вращение прибора должно быть лёгким и плавным;
в) подъемные, закрепительные, наводящие винты должны быть исправны;
г) отсчетные системы должны быть видны в микроскоп хорошо и чётко.
После общего осмотра теодолита выполняются его поверки:
1. Поверка вращения подъемных винтов. Они должны вращаться легко и плавно.
3. Вертикальный штрих сетки нитей должен лежать в коллимационной
4. Визирная ось зрительной трубы должна быть перпендикулярна к оси вращения зрительной трубы. Отклонение от перпендикулярного направления вызывает коллимационную погрешность «с». Обычно измеряют величину 2с. Для этого наводят зрительную трубу на удалённый предмет и снимают отсчеты при КЛ1 и КП1. Теодолит поворачивают на 180°, наводят на этот же предмет и берут отсчеты при КЛ2 и КП2.
2с вычисляют по формуле 2с=/2.
5. Ось вращения зрительной трубы должна быть перпендикулярна к вертикальной оси вращения теодолита. Выбирают хорошо видимую точку на высоте 40° и на уровне высоты прибора. Зрительную трубу переводят через зенит и наводят на эту же точку. Если отмеченные внизу точки совпадут, то наклон трубы допустим, если нет, то перпендикулярность осей исправляют только в мастерских.
6. Место нуля (МО) вертикального круга должно быть постоянным и близким к 0°. МО—отсчёт по вертикальному кругу при горизонтальном положении визирной оси зрительной трубы и при положении пузырька уровня при алидаде горизонтального круга в нуль-пункте. Для определения МО визируют при двух положениях вертикального круга на выбранную точку и снимают отсчёты. Для прибора 2Т30П МО вычисляется по формуле МО=(КЛ+КП)/2. МО определяют визированием на различные цели 3—4 раза. За окончательное значение берут среднее арифметическое значение из всех измерений. Расхождение между значениями МО не должны превышать утроенной точности теодолита. Правильность вычисления МО проверяют вычислением н по формулам н=КЛ-МО;
Рис. 10. Устройство теодолита 2Т30П: 1-кремальерный винт; 2- закрепительный винт зрительной трубы; 3- оптический визир; 4- колонка; 5- закрепительный винт горизонтального круга (лимба); 6- горизонтальный круг; 7- юстировочный винт; 8- закрепительный винт алидады; 9- цилиндрический уровень при алидаде; 10- наводящий винт горизонтального круга; 11- окуляр микроскопа; 12- зеркало подсветки; 13- боковая колонка; 14- паз, для ориентир-буссоли; 15- вертикальный круг; 16- юстировочная гайка; 17- зрительная труба прибора; 18- диоптрийное колечко окуляра; 19- наводящий винт зрительной трубы; 20- наводящий винт алидады; 21- треугольная подставка; 22-подъемные винты; 23- втулка; 24- основание; 25- крышка.
Принцип измерения горизонтального угла
Основополагающий принцип измерения угла состоит в определении градусной величины между направлениями на 2 подобранных объекта. Перед тем как приступить к измерению нужно повести операции по подготовке, включая горизонтирование.
Дальше следует нулевую отметку угломерного круга разместить по направлению на ось измеряемого угла. После чего делают отсчёт угла по шкале горизонтального круга.
Самыми популярными методами измерения являются:
Очередность реализации первого метода состоит в следующем. Подготовка и установка в указанном месте. Оптический визир наводится в первую очередь на один подобранный объект. После его направляют по направлению на другой объект. Перед этим выполняется подготовительная зрительная наводка. Используя винт фокусировки, одновременно регулируя диоптрийное кольцо, делают точное наведение на любой объект. Точность операции оценивают, применяя вертикальные нити. Закрепив направление на первый объект, считывают показания, которые нанесены на горизонтальном круге. Дальше ослабляют закрепляющий винт, переводят направление оптического устройства на второй объект. Повторяют операцию фиксации данных. С него считывают показания и фиксируют.
Второй метод подходит чтобы провести измерения горизонтальных углов, пребывав в одной точки. Применяя алидаду, устройство ориентируют на первый подобранный объект и устанавливают нулевые показания лимба. Дальше передвигают зрительную трубу в подобранном направлении (по часовой стрелке). По данным горизонтального круга считываю показания. Расчёт конечного результата выполняется с учитыванием установленной неточности определенного прибора.
Геометрические параметры теодолитов
Под геометрическими параметрами понимается неукоснительное соблюдение геометрического положения любого элемента теодолита.
Этими параметрами считаются:
Инструкция по приведению теодолита в рабочее положение
Подготовка устройства считается довольно существенным этапом перед проведением измерений.
Центрирование
Действие предусматривает подготовительный выбор, будущую установку теодолита точно над центром известного геодезического пункта. В большинстве случаев его проводят, применяя оптический центрир. В других случаях применяют обыкновенный строительный отвес.
Горизонтирование
Предусматривает установку горизонтального круга, применяя показания уровней в горизонтальное положение.
Его выполняют, завершив дополнительную проверку уровня алидады. Регулировку делают подъёмными винтами.
Фокусировка
Фокусировка устройства предусматривает установку чёткого изображения. Точность установки ценится по чёткости наблюдаемой сетки нитей. Её проводят небыстрым изменением положения диоптрийного кольца. Перемещение длится, пока не будет получено отчётливое изображение каждой нити.
Грамотная эксплуатация
Соблюдение эксплуатационных правил теодолита даст возможность не позволить серьёзных ошибок при проведении измерений. Данные правила включают очередность действий на разных стадиях эксплуатации аппарата:
