Для чего нужны вычислительные модули
Конструктор для айтишника: что надо знать о модульных вычислениях от Intel
Несмотря на то, что большинство ИТ-специалистов осведомлены о формате мини-ПК, такой продукт, как Intel® NUC Elements, остается для них малознакомым. У многих нет полноценного понимания преимуществ данной разработки и сфер ее применения. Поэтому, когда речь идет о выборе ПК, NUC Elements редко рассматривается в качестве достойной альтернативы. Что же представляет собой эта система от Intel?
Вычислительные элементы Intel NUC 11 (U-серии)
В современном бизнесе не всем подходит одно универсальное решение. Линейка продуктов NUC Elements разработана корпорацией Intel с целью предложить специалистам лучший способ проектирования, создания и обслуживания индивидуальных решений.
Системы серии NUC Compute Element U-серии выглядят как отдельная плата с интерфейсным коннектором, на которой размещены процессор, набор микросхем и оперативная память. Такие решения предназначены для построения компактных систем различного назначения.
В линейке NUC Elements U-серии корпорация реализовала простой и гибкий способ добавления «вычислительных элементов» (Intel Compute Element), что позволяет интегрировать их в специализированные решения для рекламных цифровых вывесок, систем мониторинга, производственных систем, мини-ПК и т. д. Благодаря компактному дизайну и вариантам партнерских модульных корпусов и серии шасси от Intel на базе данной системы можно создавать решения для самых разных сценариев использования. Существует целая экосистема партнеров — производителей моноблоков, мини-ПК, платформ для ноутбуков и других решений на базе NUC 11 Compute Element U-серии.
Ассортимент продукции Intel Elements включает в себя:
В основе линейки — Intel NUC 11 Compute Element U-серии. Это компактная «система на плате» в миниатюрном формате (95х65х6 мм), которая оснащается процессором, оперативной памятью и набором опций ввода-вывода. В зависимости от модели вычислительные элементы NUC 11 U-серии предлагаются с разными процессорами Intel: можно приобрести их с вариантами i3, i5, i7 или Celeron, с разным набором портов и коммуникационных возможностей. Все зависит от задачи и бюджета.
| Вычислительный элемент NUC версии 11 | Входящий в комплект процессор | Вывод графической системы | Интегрированные функции беспроводного доступа |
|---|---|---|---|
| Intel NUC 11 CM11EBC4VW |
Например, модель CM11EBv7 содержит в форм-факторе 95x65x6 мм процессор Intel Core i7-1185G7 c поддержкой платформы vPro со встроенными средствами безопасности для защиты на уровне ниже операционной системы и функций удаленного управления двухканальную память емкостью 16 Гб (LPDDR4x-4266) и интегрированную графику. Графическая подсистема вычислительного элемента NUC 11 представлена встроенным графическим процессором Intel Iris Xe, который содержит 96 исполнительных модуля с частотой около 1350 МГц. Центральный процессор работает с номинальной частотой 3,0 ГГц с ускорением Turbo Boost до 4,8 ГГц. Он также имеет расчетную тепловую мощность (TDP) 28 Вт и возможность гибкого конфигурирования тепловыделения в сторону уменьшения до 12 Вт. При этом Compute Element можно смонтировать в шасси, получив компактный ПК.
Модульные компоненты хорошо подходят для построения современной системы, небольшой размер соответствует широкому спектру приложений, а апгрейд не представляет проблемы благодаря совместимости компонентов.
Шасси Intel NUC Elements
С помощью шасси Intel NUC можно создать полноценный мини-ПК или защищенный компьютер. Для этих целей есть защищенный (IP50) металлический корпус без вентилятора (пассивное охлаждение). Такой корпус обеспечит защиту от пыли, что важно в производственных, складских и других промышленных помещениях. Большой ассортимент элементов NUC упрощает проектирование и сборку. Есть варианты корпусов/плат для различных опций ввода-вывода и соединений.
Специализированные решения: как собрать мини-систему
Вычислительные элементы можно комбинировать с другими элементами этого компьютерного конструктора — такими, как Intel NUC Rugged Board Element или Intel NUC Pro Board Element, либо интегрировать в ваше собственное решение. NUC 11 легко стыкуется с этими платами с помощью проприетарного интерфейса.
Например, комбинируя его с NUC Rugged Chassis Element, можно компоновать системы для работы в уникальной среде, создавать продукты для применения в разных отраслях и приложениях для бизнеса. Благодаря модульности NUC Element разработчики могут получать решения, точно отвечающие требованиям заказчиков или потребностям рынка.
Вычислительный элемент NUC можно соединить с одноименной фирменной платой, вашей собственной платой или шасси стороннего производителя. Чтобы создать индивидуальное решение, начните с сочетания вычислительного элемента NUC с нужным процессором Intel.
Берем NUC 11 Compute Element и подключаем его к плате Intel NUC Elements, либо к вашей собственной плате или шасси сторонних производителей. Апгрейд такой системы, если он потребуется, не представляет сложности: достаточно заменить только Compute Element на вычислительный элемент с более мощным ЦП. Например, перейти с Celeron на Core i5 или с процессора восьмого поколения на представителя 11-го. Некоторые модули поддерживают технологию Intel vPro для удаленного управления, предусматривают дополнительные аппаратные средства безопасности.
Таким образом Intel NUC значительно сокращает время разработки, а вычислительные ресурсы с его помощью можно встраивать практически во что угодно. Платформа поддерживает ОС Windows 10 и Linux и может работать в режиме 24/7.
Для тех, кто хочет сразу же использовать NUC Elements U-Series, например, дома, в офисе или в школе, подойдет шасси NUC Pro Chassis Element. PRO Chassis Element — это активно охлаждаемый корпус с платой ввода-вывода. Существует две версии: Base (CMCM2FB) и Video Capture & Audio (CMCM2FBAV). Шасси имеют на задней панели множество портов ввода/вывода, включая HDMI, USB и LAN. Второе шасси из них подходит для захвата видео через порт HDMI.
Для развертывания в суровых условиях — таких, как цех или завод — лучшим решением будет NUC Rugged Chassis Element. Если позже ваши требования изменятся, то модульная конструкция позволяет легко менять вычислительные ресурсы NUC Elements во всех вариантах корпусов/плат.
Защищенные версии подходят для круглосуточной работы при температуре окружающей среды от 0 до 40°C. Это хорошее решение для периферийных аналитических систем, цифровых вывесок или систем видеонаблюдения. Они называются NUC Elements Rugged Expandable, Dual LAN и Multi HDMI, и каждая получила свое название от входов и выходов. Версия корпуса Elements Rugged Chassis с двумя портами LAN подойдет для сетевых приложений, корпус Rugged Elements с четырьмя дополнительными разъемами HDMI — для работы с мультимедиа. Просто выберите порты ввода/вывода, которые соответствует вашим потребностям.
Intel заключила партнерские отношения с несколькими производителями, которые разрабатывают распространенные варианты подсистем ввода/вывода и корпуса для подключения вычислительных модулей NUC Element.
Примеры решений на базе Intel NUC Elements U-серии
Преимуществами вычислительного элемента Intel NUC Elements 11-го поколения являются небольшой размер, гибкость и количество опций ввода-вывода, которые упрощают создание многофункциональных индивидуальных решений. Компактность NUC помогает разрабатывать системы, которые можно развернуть в самых разных местах. Такое модульное решение позволит быстрее создать и вывести на рынок новый продукт. Модульность элементов обеспечивает возможность быстрой сборки готового решения, причем весьма надежного — о чем говорят три года гарантии и подтвержденная возможность беспрерывной работы в режиме 24х7. Модульные вычислительные блоки дают возможность интегрировать вычисления и коммуникационные функции практически во что угодно, а это означает потенциальное появление интересных новых продуктов.
Модульный сервер Intel: часто задаваемые вопросы (FAQ)
Сколько это стоит?
Если компания малого или среднего бизнеса думает о приобретении трех серверов или только создает сеть и хочет увеличить ее на три или более серверов, модульный сервер Intel® подойдет ей по бюджету. Вы будете приобретать только необходимые компоненты и только тогда, когда это потребуется.
Зачем нужны бездисковые серверные вычислительные модули?
Бездисковые серверные вычислительные модули поддерживают загрузку без диска и виртуальный рабочий стол. Также они позволяют интегрировать общий отсек хранения данных и сеть SAN, обеспечивая дополнительную гибкость и более эффективное использование ресурсов.
Что такое сеть SAN и зачем она нужна?
Отсек жестких дисков, RAID-контроллер и модуль управления составляют сеть хранения данных (SAN) модульного сервера Intel. Сеть SAN физически отделяет системы хранения данных от серверов и обеспечивает управление отсеком жестких дисков, позволяя создавать пулы хранения данных и виртуальные диски. Эта конфигурация позволяет использовать на каждом сервере только необходимые ресурсы для хранения данных.
Зачем нужен интегрированный сетевой коммутатор?
Интегрированный коммутатор Ethernet обеспечивает полноценное управление и позволяет использовать меньше кабелей.
Как расширить объем для хранения данных?
Общие ресурсы хранения данных можно расширить с помощью внешнего массива RAID и встроенного модуля управления хранением данных.
Что такое одновременное подключение удаленных модулей KVM?
Удаленное подключение модулей KVM (клавиатура, видео и мышь) позволяет администратору подключаться к модульному серверу Intel® удаленно и использовать клавиатуру, мышь и изображение на мониторе так, как если бы он находился рядом с сервером. Благодаря поддержке одновременного подключения в интерфейсе управления могут одновременно работать два администратора, управляющие несколькими серверными вычислительными модулями.
Что такое виртуальное присутствие?
Виртуальное присутствие предоставляет возможность взаимодействовать с системой через web-интерфейс так, как если бы Вы физически находились рядом с ней.
Зачем нужен встроенный модуль управления?
Встроенный модуль управления поддерживает централизованный доступ, виртуальное присутствие, графический web-интерфейс и подключение удаленной консоли.
Какова процедура обслуживания системы?
Все компоненты модульного сервера Intel® поддерживают горячую замену и не требуют специальных инструментов для обслуживания.
Compute Module, модели 2019 года
В начале 2017 года Intel анонсировала Compute Card — встраиваемый компьютер в форм-факторе карты расширения. Позже в том же году идея обрела плоть, кровь и стоимость: были выпущены две модели на базе процессоров Intel Core, одна на Pentium и две на Celeron. С тех пор новостей про них не было до момента, когда появились данные о новом поколении Compute Card, которые, чтобы было интереснее, назвали Compute Module — не путать с Compute Module для серверов из программы Intel Data Center Blocks на базе процессоров Intel Xeon. Теперь нам с этим как-то придется жить.
Напомню, идея Intel Compute Module (давайте привыкать к новому названию) состоит в том, чтобы вынести все «мыслительные способности» какой бы то ни было вещи — автомобиля, холодильника, точки доступа — на специализированный модуль, который может быть при необходимости вынут, отремонтирован или заменен на другой. Компьютер имеет абсолютно стандартную архитектуру: процессор, хранилище, интерфейсы взаимодействия, подключается к хосту одним-единственным разъемом. Получился этакий «универсальный мозг» для любого компонента «Интернета вещей», а их, как полагают, будет много.
Как и в прошлый раз, на 2019 год анонсированы модели на базе Intel Core (восьмого поколения), Pentium и Celeron. Обращают на себя внимание различия между двумя линейками: теперь у топовых моделей 8 Гб памяти, все оснащены гигабитным Wi-Fi адаптером и модулем Bluetooth 5.0. У модели на базе Intel Core i5-8365U заявлена поддержка технологии Intel vPro, о чем свидетельствует буква V в названии.
| Модель | Процессор | Память | Хранилище | Интерфейс |
|---|---|---|---|---|
| CM1iV8CB | Intel Core i5-8365U | 8GB DDR3 | Intel Wireless-AC 9560 + Bluetooth 5 | |
| CM1i58CB | Intel Core i5-8265U | 8GB DDR3 | Intel Wireless-AC 9560 + Bluetooth 5 | |
| CM1i34CB | Intel Core i3-8145U | 4GB DDR3 | Intel Wireless-AC 9560 + Bluetooth 5 | |
| CM1P4CBE2 | Pentium Gold 5405U | 4GB DDR3 | 64GB eMMC | Intel Wireless-AC 9560 + Bluetooth 5 |
| CM1C4CBE2 | Celeron 4306U | 4GB DDR3 | 64GB eMMC | Intel Wireless-AC 9560 + Bluetooth 5 |
Кроме того, в планах компании выпустить 3 шасси для установки Compute Module, все они имеют пассивное охлаждение и защищенное исполнение, предназначены для встраивания в различные интеллектуальные устройства. Меня более всего заинтересовал Compute Module NUC — универсальный мини-компьютер à la NUC под карту Compute Module (и без вентилятора, да-да-да). Хочется на это посмотреть.
Выход новых Compute Module запланирован на конец 2019 года. Видимо, этим объясняется тот факт, что пока не обнародован тип накопителя для карт на базе Intel Core — есть время поставить что-нибудь поновее. Выход других моделей в ближайшие два года не планируется.
Что такое вычислительный модуль Raspberry Pi
Вы, наверное, слышали о плате Raspberry Pi 4 в Евоком.ЮА и о том, как она может заменить ваш настольный компьютер и построить множество различных проектов от роботов до игровых приставок в стиле ретро.
Но слышали ли вы о серии вычислительных модулей?
Что это? Что оно может делать?
Сначала, когда вы впервые видите вычислительный модуль, он может напоминать вам ноль Raspberry Pi. Тем не менее, они не похожи на них.
Foundation выпустила вычислительный модуль, который позволяет пользователям использовать технологию Raspberry Pi в более гибкой форме и с меньшими затратами.
Модуль Compute на Evo.net.ua предназначен для использования в пользовательских устройствах, где возможности Pi желательны, но из-за их размера не подходят. То, что вы видите сейчас, это Raspberry Pi, уменьшенный для установки на SODIMM (тот же тип разъема, который используется для памяти ноутбука) с встроенной памятью, разъемы которого можно настроить в соответствии с потребностями пользователя.
Полная гибкость процессора
Это означает, что доступно больше GPIO и интерфейсов по сравнению с обычной плат, что позволяет пользователям легче создавать модуль в пользовательскую систему.
Имея это в виду, вычислительный модуль в первую очередь предназначен для тех, кто собирается создавать свои собственные печатные платы. Многие платы ввода-вывода вычислительных модулей также были разработаны, как показано ниже, чтобы помочь дизайнерам

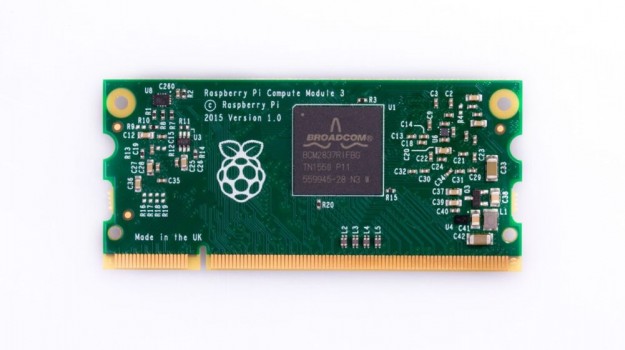

Новейший вычислительный модуль Raspberry Pi 3+ (CM3 +)
Представляем новейший Compute, который содержит в себе Raspberry Pi 3B + с десятикратной производительностью ARM, вдвое большей оперативной памятью и до восьмикратной емкостью флэш-памяти исходного вычислительного модуля.
Флэш-память подключена непосредственно к процессору на плате, но остальные интерфейсы процессора доступны пользователю через контакты разъема.
Вы получаете полную гибкость (что означает, что доступно гораздо больше GPIO и интерфейсов, чем со стандартным компютерным модулем), и проектирование модуля в пользовательскую систему должно быть относительно простым, потому что мы поместили все сложные биты на сам модуль.

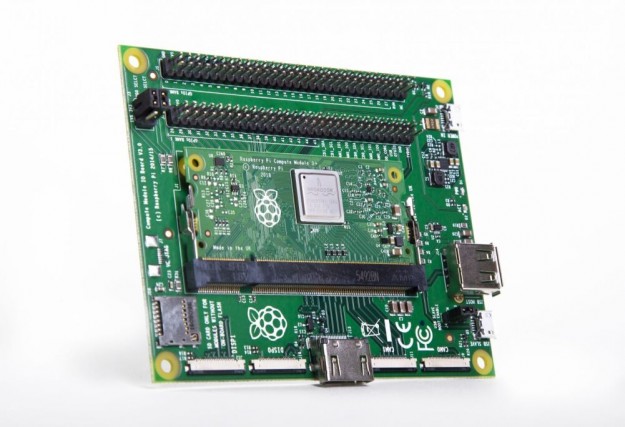

Эта плата расширения включает в себя множество доступных интерфейсов для всех ваших требований разработки.
По сравнению с предыдущими версиями CM3 + отличается улучшенным тепловым дизайном печатной платы, и вместе с новым процессором BCM2837B0 CM3 + имеет лучшие тепловые характеристики под нагрузкой. Он имеет большую тепловую массу и может отводить тепло от процессора быстрее. Это может привести к более низким средним температурам и / или более длительной продолжительной работе под большой нагрузкой до того, как процессор достигнет 80 ° C и начнет снижать тактовую частоту.
Вычислительный модуль поставляется в вариантах с встроенной флэш-памятью или вообще без флэш-памяти.
Обратите внимание, что для правильной работы модуля Compute потребуется последняя версия прошивки Raspberry Pi.
Что же может сделать вычислительный модуль Raspberry Pi, зависит от вас, поскольку возможности безграничны с его гибкостью.
Благодаря небольшому размеру и компоновке по сравнению с досками Raspberry Pi, они могут быть встроены во многие проекты и места. Такие потребительские платы предоставляют вам только некоторые функции. Представьте себе, что Raspberry Pi создан специально для вашего устройства, которые функционируют так, как вы хотите, вот что может сделать вычислительный модуль Raspberry Pi. Просто спроектируйте свою собственную несущую плату с источником питания и соединениями, которые вы хотите, и добавьте свои собственные биты к ней, чтобы удовлетворить то, что вы делаете.
Обзор платформы Intel NUC Elements
Оглавление
Вступление
Многие сталкиваются с трудностями при выборе современного компактного компьютера и прибегают к разным хитростям и модификациям. Чтобы собрать такое устройство, нужно приложить немало сил, времени и денег. Даже если брать в расчет популярные варианты сборок на ITX, это все равно получится крупная «коробочка» с дорогими компонентами. Хотя их можно подобрать и самому, и даже корпус сделать из подручных средств, а блок питания Pico PSU заказать в Китае и радоваться жизни.
реклама
Однако в масштабах компании такими делами заниматься никто не будет. Наиболее предпочтительным является использование готовых решений, и всем известны подобные устройства компании Intel, которые называются Intel NUC. В свое время им удалось совершить небольшую революцию, и все по достоинству оценили их возможности. Прежде всего это компактные размеры, низкое энергопотребление, отсутствие шума у пассивных моделей, множество вариантов готовых систем как укомплектованных оперативной памятью, накопителями и ОС, так и без них.
Не обошлось и без недостатков. Некоторые производители попытались выкрутиться из этой ситуации и стали добавлять возможность так называемого конфигурируемого порта. Другими словами, пользователь может сам выбрать себе подходящую конфигурацию, как например в ASUS PN41. Однако таких возможностей расширения не всегда достаточно, остается открытым вопрос модернизации или оперативной замены вышедшего из строя модуля.
Поэтому компания Intel решила пойти дальше и представила гибко-конфигурируемую платформу нового поколения Intel NUC Elements. Это нечто среднее между гибкостью конфигурации обычного компьютера и компактностью систем Intel NUC. В некотором смысле пользователи ПК тоже бывают ограничены возможностями своей материнской платы, а здесь есть несколько модулей, и они дополняют друг друга иначе.
Чтобы разобраться в этой системе более детально, необходимо изучить ее ближе. Что придумала компания Intel, насколько удачно это реализовано, в чем основной замысел этой концепции? Вопросов очень много, и мы попытаемся ответить на все.
Структура и принцип
Ключевая особенность данной платформы – набор разных модулей, которые предназначены для совместного использования. Система собирается как конструктор из нескольких элементов, что отражается в названии. Все почти похоже на настоящий ПК, но некоторые элементы объединены в один узел. Причем эти объединения сделаны логично.
Всего выделяются три основных компонента:
Есть еще вариант легкого каркаса с охлаждением и платой, но все это по сути входит в группу плат, которых представлено несколько штук, и отличаются они функциональностью и оснащением.
реклама
Из этих компонентов и создается та самая сборка, которая нужна под определенную задачу. Нужен самый минимум – берем корпус со встроенной платой, докупаем вычислительный элемент и получаем компьютер. Еще потребуется накопитель, а вот оперативная память уже распаяна на плате вычислительного модуля.
Вычислительный элемент (Intel NUC Compute Element)
Это сердце всей системы: в его состав входит печатная плата с процессором, интегрированным в него видеоядром, распаянной рядом памятью и беспроводным модулем. Еще здесь находятся фазы питания и ШИМ-контроллер, питающий SoC.
Вариантов вычислительных элементов достаточно много. Это объясняется большим количеством используемых моделей процессоров (от Celeron до Core i7), и это относится не только к новому 11 поколению, есть еще версии на базе Intel Core 8-Gen.
На самом деле это знакомая уже многим мобильная платформа Intel, но размещенная на компактной плате и помещенная в небольшой корпус габаритами 95 х 65 х 6 мм. При этом она изначально рассчитана на работу 24/7. С одной из сторон платы предусмотрен разъем во всю длину, который вставляется в слот на материнской плате. Мне сразу вспомнились процессоры Pentium II, где также использовалась специальная печатная плата, на ней был распаян процессор и микросхемы кэш-памяти, а на Celeron их просто не было.
| Вычислительный модуль | Процессор | Беспроводной модуль | Конфигурация портов ввода/вывода |
|---|---|---|---|
| CM11EBv7 | Intel Core i7-1185G7 Processor with Intel vPro Technology (3.0 GHz@ 28W |
1.2 GHz@ 15W, up to 4.8 GHz Turbo
4 Cores, 8 Threads, 12 MB L3 Cache, 4267MT/s LPDDR4x)
3 x USB 2.0;
2 x DDI (configurable as DP 1.4a or HDMI 2.0b);
1 x Type C (DP/TBT/USB4);
1 x eDP 1.4b;
1 x GbE PHY;
1 x PCIe x4/SATA;
1 x PCIe x4 (Gen4);
1 x PCIe x1;
1 x HD Audio • eSPI (EC interface)
1.2 GHz@ 15W, up to 4.7 GHz Turbo
4 Cores, 8 Threads, 12 MB L3 Cache, 4267MT/s LPDDR4x)
3 x USB 2.0;
2 x DDI (configurable as DP 1.4a or HDMI 2.0b);
1 x Type C (DP/TBT/USB4);
1 x eDP 1.4b;
1 x GbE PHY;
1 x PCIe x4/SATA;
1 x PCIe x4 (Gen4);
1 x PCIe x1;
1 x HD Audio • eSPI (EC interface)
Processor with Intel vPro Technology
(2.6 GHz@ 28W
1.1 GHz@ 15W, up to 4.4 GHz Turbo,
4 Cores, 8 Threads, 8 MB L3 Cache, 4267MT/s LPDDR4x)
3 x USB 2.0;
2 x DDI (configurable as DP 1.4a or HDMI 2.0b);
1 x Type C (DP/TBT/USB4);
1 x eDP 1.4b;
1 x GbE PHY;
1 x PCIe x4/SATA;
1 x PCIe x4 (Gen4);
1 x PCIe x1;
1 x HD Audio • eSPI (EC interface)
0.9 GHz@ 15W, up to 4.2 GHz Turbo,
4 Cores, 8 Threads, 8 MB L3 Cache, 4267MT/s LPDDR4x)
3 x USB 2.0;
2 x DDI (configurable as DP 1.4a or HDMI 2.0b);
1 x Type C (DP/TBT/USB4);
1 x eDP 1.4b;
1 x GbE PHY;
1 x PCIe x4/SATA;
1 x PCIe x4 (Gen4);
1 x PCIe x1;
1 x HD Audio • eSPI (EC interface)
1.7 GHz@ 15W, up to 4.1 GHz Turbo,
2 Cores, 4 Threads, 6 MB L3 Cache, 3733MT/s LPDDR4x)
3 x USB 2.0;
2 x DDI (configurable as DP 1.4a or HDMI 2.0b);
1 x Type C (DP/TBT/USB4);
1 x eDP 1.4b;
1 x GbE PHY;
1 x PCIe x4/SATA;
1 x PCIe x4 (Gen4);
1 x PCIe x1;
1 x HD Audio • eSPI (EC interface)
(1.8 GHz@ 15W,
2 Cores, 2 Threads, 4 MB L3 Cache, 3733MT/s LPDDR4x)
3 x USB 2.0;
2 x DDI (configurable as DP 1.4a or HDMI 2.0b);
1 x Type C (DP/TBT/USB4);
1 x eDP 1.4b;
1 x GbE PHY;
1 x PCIe x4/SATA;
1 x PCIe x4 (Gen4);
1 x PCIe x1;
1 x HD Audio • eSPI (EC interface)
Даже в последнем поколении выбор процессоров очень богатый, а можно немного сэкономить и обратить внимание на модификации с CPU 8-го поколения, ведь не всем нужна максимальная производительность и более дорогая и быстрая память типа LPDDR4X. Да, в некоторых вычислительных элементах используется 16 ГБ LPDDR4X-4266. Еще в некоторых установлен накопитель eMMC на 64 ГБ, которого должно хватить под операционную систему.
Материнская плата (NUC Board Element)
Это устройство, где разведены все основные порты для взаимодействия с разными внешними устройствами и периферией. В ней предусмотрен специальный длинный слот, куда устанавливается вычислительный модуль.
Материнская плата может поставляться как в составе корпуса, так и отдельно. Также некоторые сторонние компании могут представить свои варианты корпусов для данной платформы, а где-то разумнее будет обойтись посадочными отверстиями внутри какого-то устройства и использовать его корпус. Предоставляется полная свобода выбора.
реклама
Есть несколько модификаций плат, которые ориентированы на разные задачи. Одна предлагает шесть HDMI портов и предназначена для создания многоэкранной системы. У второй упор сделан на дополнительные порты и еще один сетевой контроллер. Еще есть базовый вариант без особых излишеств, а только с необходимыми портами.
На плату может устанавливаться накопитель типа M.2 как в режиме NVMe, так и SATA. На данный момент можно выделить четыре основных модификации плат.
реклама
С двумя сетевыми контроллерами.
реклама
Этот набор призван охватить весь спектр потребителей. Расширяемая модификация позволяет дооснастить устройство дополнительными внешними портами, для чего нужно будет смонтировать специальную панель в корпус и подключить разъемы к плате. Базовый вариант предлагается с легким каркасом и встроенной системой охлаждения для вычислительного элемента.
Что касается питания, то производитель рекомендует использовать блок питания на 19 В, обеспечивающий 90 Вт. В спецификации к базовой плате указаны более демократичные значения, которые составляют 12-24 В.
Корпус/шасси (Intel NUC Chassis Element)
реклама
Чтобы понять, что собой представляет готовая система, достаточно посмотреть на эту картинку.
Где-то мы видим, что корпус реализуется сторонними производителями и они же отвечают за охлаждение. Сторонние бренды просто закупают материнские платы с вычислительными модулями и встраивают их в свои системы.
Сама компания Intel заявляет о сотрудничестве в данном вопросе с другими производителями и не пытается вставлять палки в колеса, поскольку заинтересована в продажах и долгосрочном сотрудничестве. Однако для желающих есть несколько вариантов готовых корпусов, которые поставляются в комплекте с платами. Продавать их отдельно нет смысла – они изготовлены специально под эти платы. Здесь нам вновь предлагают несколько вариантов.
Базовое шасси для встраиваемых систем.
реклама
Это легкий каркас с установленной платой в минимальной конфигурации с встроенной системой охлаждения для процессора на вычислительном элементе.
Защищенное шасси с пассивным охлаждением.
Это настоящий промышленный корпус, который обеспечивает работу в тяжелых условиях.
реклама
В основном он защищен от пыли; о влажности ничего не сказано и для этого необходимы уже специальные корпуса с герметичными коннекторами.
Классическое настольное шасси.
Это тот самый NUC, который мы все привыкли видеть, только чуть крупнее. Корпус оборудован активным охлаждением с радиатором на медной тепловой трубке. Это не только настольное решение, предусмотрен стандартный VESA крепеж на монитор.
Тут нам предлагают достаточно большую свободу выбора. Можно сразу выбрать максимальную начинку под конкретные задачи, а можно приобрести расширяемую версию и дооснастить ее позднее. Допустим, нам для работы нужен классический NUC. Покупаем классический корпус с платой, покупаем вычислительный элемент, монтируем его в корпус, устанавливаем накопитель – все готово.
Стало сложнее? Нет, ведь раньше приходилось монтировать память и накопитель, а сейчас вычислительный блок с накопителем, поэтому сложность не увеличилась, а гибкости в конфигурациях стало больше из-за множества разных вариантов. Можно лишь надеяться, что производитель не будет останавливаться на этом, а продолжит выпускать новые модули для системы NUC Elements.
Заключение
Intel NUC Elements – это не просто концепт, а уже готовые устройства, которые в первую очередь предназначены для бизнес-систем и гибкого конфигурирования рабочих устройств. Пока набор компонентов не такой большой, но следует вспомнить о стандартизации. Модули предлагает сама компания Intel, и это такой своеобразный конструктор, который позволяет создавать готовые решения в экосистеме данной платформы.
Безусловно, подход интересный, и многим он понравится по разным причинам. Начнем с того, что изначально это ориентировано на использование в промышленных устройствах, где необходим компьютер. Сам неоднократно сталкивался с тем, что профессиональные станки комплектуются обычным «железом», а основная изюминка кроется в фирменном софте и его настройке. При этом заменить какой-то узел в системе не всегда возможно, поскольку все оборудование может устареть уже на этапе выпуска. А обновления аппаратной части влекут за собой несовместимость с софтом и остальными компонентами системы.
Здесь же нам предлагают сразу несколько платформ на выбор с дальнейшей возможностью апгрейда или смены конфигурации по портам.
Понятно, что продукт нишевой и область его применения несколько ограничена, но для отдельных категорий эта платформа удачно подходит. Основная целевая аудитория – программисты, IT-специалисты и разработчики. Смысл заключается в том, что оборудование предназначено для бизнеса и может использоваться в различных станках, терминалах, рекламных баннерах, кассах, диагностических стендах и прочем оборудовании, где необходимы возможности компьютера.
Как раз вышеперечисленная аудитория занимается настройкой и разработкой таких систем. В дальнейшем эти системы будут стоять непосредственно на оборудовании заказчика и таким образом можно охватить сразу две цели. Есть возможность гибко все конфигурировать и в случае необходимости оперативно поправить даже, когда запущено производство, но выяснилось, что нужен еще один порт для датчика или сенсора. Упомянем и обратную совместимость: в платах и шасси 8-го поколения будут работать вычислительные элементы и 8-го, и 11-го поколений. А вот в платах и шасси 11-го поколения вычислительные элементы 8-го поколения работать не будут.
Самое главное: выбор вычислительных модулей достаточно обширен, а вот ассортимент дополнительных плат расширения и шасси пока не такой огромный, но уже включает по паре базовых версий. Тем не менее разные модули позволяют создать большое количество различных вариантов, что упрощает подбор именно того оборудования, которое нужно для реализации конкретной задачи.
