Для чего провода на водяном счетчике
Основные характеристики импульсных счетчиков для воды
Статья расскажет все об импульсных счетчиках: что это такое, есть ли преимущества перед обычными моделями, как передаются показания, кому в первую очередь необходимо к ним присмотреться.
В завершение представлен список конкретных моделей, на которые стоит обратить внимание.
Что это за прибор учета?
Это все тот же водяной счетчик. Он точно также считает проходимую через него воду и показывает данные на циферблате.
Главное отличие – провод, по которому прибор посылает электрические сигналы. Эти сигналы используются для дистанционного учета воды и автоматической передачи показаний.
Принцип работы
Механическое устройство счетчика с импульсным выходом практически не отличается от обычного. Вода проходит через крыльчатку и заставляет ее вращаться. Но дополнительно на стрелку индикатора установлен магнит, который вращается по мере хода воды.
Рядом с этим индикатором расположен датчик – геркон. Каждый раз, когда магнит проходит рядом с датчиком, прибор по проводу посылает импульс. У большинства моделей один оборот магнита равен 10 литрам воды. Но точное значение всегда указано в паспорте.
Считывание и обработка данных
Все устройства, которые принимают импульсы счетчика, условно делятся на 2 типа:
Плюсы и минусы
Достоинства:
Недостатки:
Когда стоит купить?
На что обратить внимание при выборе?
При покупке импульсного счетчика нужно обращать внимание на те же самые признаки, что и для обычных моделей.
Но дополнительно у них есть и свои особенности:
Как установить и подключить?
Монтаж счетчика производится как обычно. Отличие – в подключении провода для передачи импульсов. Куда и как он подключается – зависит от считывающего устройства. Важно, чтобы счетчик и считывающее устройство были совместимы.
Есть два способа подключения:
Эксплуатация и обслуживание
Импульсному счетчику необходимы все те же базовые методы ухода, что и обычной модели. Есть лишь несколько особенностей:
Обзор моделей
Ниже представлен небольшой список конкретных моделей с примерными ценами.
Для ХВС
Выбор модели прибора для холодной воды зависит от многих факторов. Предлагаем рассмотреть 3 лучших варианта, выбранных с учетом многих параметров.
ITELMA WFK24.D080
Описание: Крыльчатый счетчик воды сухого типа. Максимальная температура 30°C. Выдерживает давление в 10 бар.
Цена: 1 000 р.
Тепловодомер ВСХд-15-02
Описание: Крыльчатый счетчик воды сухого типа. Максимальная температура 30°C. Выдерживает давление в 10 бар.
Цена: 1 000 р.
Эконом МСВ-15-165+КМЧ
Описание: Мокроходный многоструйный счетчик. Рабочая температура – до 50°C. Выдерживает давление 16 бар.
Цена: 1 800 р.
Для ГВС
При выборе прибора для горячей воды важно учесть его надежность и долговечность, а также какую максимальную температуру он выдерживает. Рассмотрим 2 наиболее удачные варианта.
ITELMA WFW24.D080
Описание: Крыльчатый счетчик горячей воды сухого типа. Максимальная температура 90°C. Выдерживает давление в 10 бар. Один из самых простых вариантов.
Цена: 1 000 р.
Тепловодомер ВСГд-20
Цена: 2 500 р.
Zenner MTW-I DN32 Q6 L260
Описание: Многоструйный счетчик высокой точности. Показывает верные показания даже при длительном использовании: номинальный и максимальный расход составляют 6 и 12 м 3 /час. Рабочая температура – до 95°C, максимальное давление – 16 бар.
Цена: 6 000 р.
Заключение
Водяные счетчики с радиомодулем
Сегодня во многих квартирах и домах стоят приборы учёта горячей и холодной воды. Такие агрегаты позволяют вам существенно сэкономить при оплате услуг водоснабжения, ведь усреднённые показатели расхода на одного человека, которые используются при расчёте затрат воды в доме без счётчика, очень сильно завышены. В итоге со счётчиком вы будете платить намного меньше. Существует много разновидностей приборов для учёта объёма израсходованной воды, они отличаются конструкцией, принципом работы и внешним видом. Некоторые из таких агрегатов имеют провода, которые озадачивают владельцев такого оборудования. В нашей статье мы рассмотрим виды счётчиков с проводами, а также дадим ответ на вопрос, зачем они им нужны.
Приборы с проводами
Чтобы ответить на вопрос, для чего нужны провода в счётчиках на воду, необходимо знать, какой вид прибора учёта используется. Если вы видите провода на своём водомере, значит, у вас установлен один из двух агрегатов:
Теперь, когда мы разобрались, от каких счётчиков идёт провод, можно рассмотреть устройство и принцип работы прибора, чтобы понять, для чего нужен этот провод.
Агрегаты с радиомодулем
Приборы учёта с радиомодулем позволяют усовершенствовать и облегчить контроль расхода воды. Это оборудование удобно в использовании и для жильцов квартир, и для самих операторов, которым нужно снимать показания агрегатов учёта.
Радиомодуль – это особое оборудование, которое можно установить на приоры учёта горячей и холодной воды. С помощью этого устройства данные о показаниях счётчика сообщаются по защищённому каналу связи. Считывание этих данных осуществляется при помощи специальных устройств. Радиомодуль оборудован встроенной антенной, с помощью которой он может передавать данные на дальние расстояния. К примеру, для приёма данных может использоваться специальное оборудование, которое установлено снаружи здания на центральном трубопроводе водоснабжения или в подвальном помещении. Благодаря такому изделию оператору не нужно посещать каждую квартиру для записи данных о показании приборов учёта воды. Комфортность для жильцов состоит в том, что им больше не нужно впускать посторонних людей в квартиру для осуществления учёта расхода воды.
Счётчик с радиомодулем укомплектован жидкокристаллическим дисплеем, на котором отображается вся необходимая информация для самостоятельного учёта воды жильцами. Теперь становится понятно, откуда берутся провода на вашем счётчике воды – они соединяют радиомодуль с агрегатом учёта и передают информацию с него на модуль. Если у вас стоит счётчик со встроенным радиомодулем, то никаких проводов не будет, поскольку это беспроводный агрегат.
Область использования такого оборудования довольно обширная. Радиомодуль для счётчика используется для удалённого сбора данных о расходе горячей и холодной воды и формирования системы диспетчеризации в:
Безопасность
Как и любой агрегат учёта, прибор с радиомодулем снабжён электронной пломбой. Она фиксирует все попытки незаконного взлома оборудования, обратное движение воды, незаконный демонтаж счётчика или другие действия с прибором, носящие противоправный характер. В случае таких действий радиомодуль начнёт посылать сигнал на центральное оборудование с зафиксированными данными о характере проблемы. Эти данные будут считываться оператором в момент снятия показаний агрегатов на центральном оборудовании, установленном на наружном водопроводном трубопроводе или в подвале дома. Для дополнительной защиты водомер может быть снабжён механической пломбой.
Принцип работы
Агрегат измеряет объём израсходованной воды и посылает показания о водопотреблении в личный кабинет владельца. Датчик магнита производит необходимые действия при определении сильного магнитного поля. В этот момент он отправляет сигнал оператору в личный кабинет. При этом указываются данные о номере квартиры и времени считывания данных.
Преимущества использования радиомодуля
Счётчики с радиомодулем имеют множество преимуществ перед традиционными агрегатами учёта:
Водомер с импульсным выходом

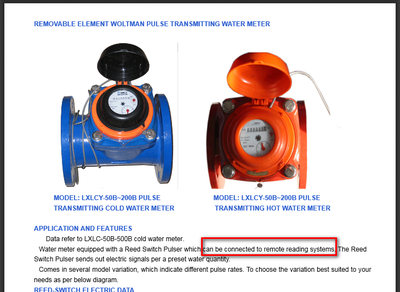

Этот современный прибор учёта холодной и горячей воды укомплектован импульсным выходом. Такие счётчики используются в разных отраслях:
При этом существуют агрегаты с выносным дисплеем, от которых идут провода, и счётчики со встроенным дисплеем, в этом случае провода не нужны. Агрегаты с выносным табло удобны тем, что дисплей можно поместить в удобном для считывания показаний месте.
Принцип действия
Принцип работы прибора основан на том, что в момент прохождения определённого объёма воды через агрегат учёта, прибор подаёт электрический импульс, который считывается и фиксируется специальным устройством. После этого сигнал переводится в сумматор – прибор подводящий итог о потреблении воды за определённый период.
В домашних условиях агрегат с импульсным выходом больше нужен для учёта горячей воды, а для холодного водоснабжения можно использовать традиционный прибор. Однако это справедливо только в том случае, если вам не нужно использовать выносной дисплей для облегчения считывания показаний.
Важно: для учёта горячей воды лучше использовать водомер с импульсным выходом и термодатчиком.
Преимущества
Главные преимущества импульсного агрегата учёта проявляются при его использовании на трубопроводе с горячей водой. Они состоят в следующем:
Единственным недостатком можно считать высокую цену импульсного агрегата. При этом то, насколько быстро он окупится, зависит от разных факторов, поэтому точно сказать можно только в каждом отдельном случае.
