Роторные двигатели: принцип работы, ресурс и особенности
Роторный двигатель (РПД или роторно-поршневой двигатель), в отличие от традиционного поршневого ДВС, проще в плане конструкции. Также данный тип силовой установки имеет более высокий КПД. Соответственно, даже при небольшом рабочем объеме «отдача» от такого мотора достаточно высокая.
При этом РПД не получил широкого распространения в автомобильной индустрии. К сожалению, даже с учетом всех преимуществ, агрегат также имеет целый ряд недостатков. Далее мы рассмотрим, как устроен и работает роторный мотор, а также его сильные и слабые стороны.
Роторный двигатель: устройство и принцип работы РПД
Итак, роторный двигатель, который также называют двигатель Ванкеля в честь его создателя, представляет собой достаточно обособленный тип ДВС. При этом данный вид двигателей устанавливался на разные авто (например, роторный двигатель ВАЗ, роторный двигатель Мазда и т.д.), однако в большей степени популяризировали агрегат именно Mazda благодаря спорткару Мазда RX‑8 с роторным двигателем 13B-MSP.
Если коротко, в обычном поршневом моторе энергию от сгорания топлива в цилиндрах преобразует в возвратно-поступательное движение громоздкая поршневая группа, после чего происходит дальнейшее преобразование во вращательное движение (вращение коленвала).
Примечательно то, что бензиновый атмосферный роторный мотор с рабочим объемом всего лишь 1.3 литра (13B-MSP) с 2 роторами в виде секций выдавал 192 лошадиных силы. В то же время его форсированная версия позволяла снять уже 231 «лошадку».
При этом движение ротора сложное, так как ротор не вращается, а фактически «обкатывается» своей внутренней шестерней вокруг стационарной шестерни, которая прикреплена в центре одной из боковых стенок камеры. Сам эксцентриковый вал проходит через все корпуса и стационарные шестерни. Вращение ротора, точнее, его вращательное движение происходит так, что на 1 его оборот приходится 3 оборота эксцентрикового вала.
Еще примечательно то, что хотя в роторном моторе также есть циклы впуска, сжатия, рабочего такта и выпуска, механизм ГРМ максимально упрощен. Отсутствует привод газораспределительного механизма, нет распределительных валов, а также и самих клапанов.
В момент, когда объем полости снова минимален, за счет искры от свечи произойдет воспламенение смеси и начнется рабочий такт. Далее энергия сгорания топлива вращает ротор, после чего ротор перейдет в положение, при котором открываются выпускные окна (осуществляется выпуск отработавших газов). После выпуска весь цикл повторяется.
Получается, если сопоставить число рабочих тактов на оборот вала, тогда двухсекционный 13B-MSP напоминает обычный поршневой мотор на 4 цилиндра, однако при объеме 1.3 л двигатель такой же мощный, как и поршневой агрегат с объемом чуть более 2.5 литров. Еще добавим, что роторный мотор имеет намного более высокую детонационную стойкость, что позволяет превратить этот мотор в двигатель на водороде.
Конструктивные особенности роторного мотора
Хотя роторный мотор конструктивно имеет меньше деталей, его принцип работы несколько сложнее. Также в устройстве роторного двигателя применены элементы из разных материалов (чугун, алюминий). Еще имеются особые покрытия (например, хром).
Статоры (корпусы роторов) имеют металлические вставки из особой стали, интегрированные в алюминиевый корпус. На деле, статор больше похож на цилиндр с хонингованной гильзой. В свою очередь, боковые корпусы выполнены из чугуна, в них сделаны впускные и выпускные окна. На крайних статорах крепятся шестерни.
Функцию второго пояса компрессионных колец выполняют боковые, а также угловые уплотнения. Они тоже прижимаются пружинами. Эти боковые уплотнители выполнены из металлокерамики, в то же время угловые уплотнители чугунные. Дополнительно имеются уплотнения для изоляции, чтобы отработавшие газы не попадали во впускные окна через зазоры, которые образуются между самим ротором и боковым корпусом соответственно.
Еще с двух сторон ротора имеются особые масляные уплотнения (по аналогии с маслосъемными кольцами), которые удерживают масло, поступающее во внутреннюю полость ротора для охлаждения.
Кстати, система смазки роторного ДВС сложная, включает в себя радиатор охлаждения масла, а также целую группу из нескольких типов масляных форсунок. Форсунки интегрированы в эксцентриковый вал для охлаждения роторов, также они установлены в статоры.
Также добавим, что система питания простая, есть несколько форсунок (пара форсунок перед впускными окнами, а также во впускном коллекторе). Что касается зажигания, использованы две свечи на один ротор. Это сделано по причине того, что камеры сгорания сами по себе получились длинными. В результате, чтобы добиться равномерного и полноценного сгорания смеси, используют две свечи, причем их электроды отличаются. При замене свечей важно обращать на это внимание.
Недостатки роторного двигателя
На старте продаж роторная Мазда пользовалась активным спросом, так как автомобиль привлекал автолюбителей своим необычным и мощным двигателем (особенно форсированные версии с мощностью около 500 л.с.). Однако немного позже владельцы уже на относительно небольших пробегах столкнулись с первыми проблемами и минусами данного типа ДВС.
Обычно первыми выходят из строя уплотнения ротора. Причина вполне очевидна, так как уплотнения находятся под высокими нагрузками и сильно нагреваются. Также дает о себе знать и детонация, износ подшипников эксцентрикового вала, роторов и т.д.
Также следует отметить быстрый выход из строя коренных вкладышей эксцентрикового вала. С учетом того, что вал осуществляет вращение в 3 раза быстрее роторов, роторы несколько смещаются по отношению к стенкам статора, причем вершины роторов должны всегда быть удалены на одно расстояние от стенок.
В результате, когда углы апексов выпадают, на поверхности статора неизбежно появляются задиры. При этом диагностика роторного двигателя сильно затруднена, так как, в отличие от обычного мотора, роторный двигатель не стучит в случае износа вкладышей.
В верхней части ДВС, где происходят такты впуска и сжатия, более холодные. В то же время нижняя часть, где протекает процесс сгорания смеси и выпуска раскаленных газов, нагревается намного сильнее. Результат – деформация корпуса форсированных версий.
Все это означает, что мотор фактически «одноразовый» и качественно его отремонтировать нет возможности. Единственный выход – покупка и установка нового двигателя, так как контрактные варианты в большинстве случаев тоже будут изношены и долго не прослужат. Само собой, купить роторный двигатель без пробега можно, но цена роторного двигателя будет высокой.
Советы и рекомендации
Прежде всего, роторный двигатель необходимо «кормить» только качественным высокооктановым бензином (не ниже АИ-98). Только качественное топливо позволяет избежать детонации, а также замедляет процесс накопления нагара на электродах свечей зажигания.
Еще следует помнить, что этот мотор предельно чувствителен не только к качеству, но и типу масла. Например, не рекомендуется лить синтетику, так как быстро скапливается нагар на апексах, компрессия падает. Заливать в такой мотор следует исключительно рекомендуемое самим производителем масло или подходящую по всем допускам «минералку».
В подобной ситуации необходимо срочно отправляться на диагностику к специалистам по ремонту ДВС данного типа. На практике, хотя ремонт сложный и дорогой, в последнее время в СНГ появилось несколько центров, специализирующихся на дефектовке и ремонте роторного двигателя с гарантией.
Напоследок отметим, как и поршневой двигатель, роторный мотор нуждается в прогреве перед поездкой. При этом пока мотор не выйдет на рабочие температуры, нагружать агрегат не следует. При таком подходе, а также в сочетании с качественным бензином и маслом, а также своевременном обслуживании, есть все шансы, что роторный двигатель Mazda RX-8 пройдет без ремонта около 80 или даже 100 тыс. км.
Подведем итоги
С учетом приведенной выше информации становится понятно, почему роторный двигатель не получил широкого распространения даже с учетом целого ряда преимуществ. Прежде всего, небольшой ресурс, необходимость частого и затратного облуживания, а также сложность ремонта РПД являются серьезными недостатками силовых установок данного типа.
Однако на практике такой автомобиль может требовать замены или серьезного и дорогостоящего ремонта силового агрегата. Более того, даже если с двигателем все в порядке, не стоит рассчитывать на большой ресурс, а также потенциальным владельцам следует готовиться к более высоким расходам на плановое обслуживание роторного двигателя по сравнению с форсированными поршневыми ДВС (как атмосферными, так и с наддувом).
Все о роторных двигателях — виды и принцип работы
Главная страница » Все о роторных двигателях — виды и принцип работы
Главное отличие внутреннего устройства и принципа работы роторного двигателя от ДВС заключается в полном отсутствии двигательной активности, при этом удается добиться высоких оборотов работы мотора. У роторного двигателя или иначе двигателя Ванкеля, есть и ряд других преимуществ, их мы и рассмотрим подробнее.
Общий принцип устройства роторного двигателя
РПД облачен в овальный корпус для оптимального размещения ротора, имеющего треугольную форму. Отличительная особенность ротора в отсутствии шатунов и валов, что значительно упрощает конструкцию. По сути, ключевыми деталями РД являются ротор и статор. Основная двигательная функция в таком типе мотора осуществляется за счет движения ротора, расположенного внутри корпуса, имеющего схожесть с овалом.
Принцип действия основан на высокоскоростном движении ротора по окружности, в результате создаются полости для запуска устройства.
Почему роторные двигатели не пользуются спросом?
Парадокс роторного двигателя заключается в том, что при всей простоте конструкции он не столь востребован, как двигатель внутреннего сгорания, имеющий весьма сложные конструктивные особенности и сложности при осуществлении ремонтных работ.
Разумеется, роторный двигатель не лишен недостатков, иначе он бы нашел широкое применение в современном автопроме, а возможно мы бы и не узнали про существование ДВС, ведь роторный был сконструирован значительно раньше. Так зачем же так усложнять конструкцию, попытаемся разобраться.
Явными недочетами роторного мотора можно считать отсутствие надежной герметизации в камере сгорания. Это легко объяснить конструктивными особенностями и условиями работы мотора. В ходе интенсивного трения ротора со стенками цилиндра происходит неравномерный нагрев корпуса и, как следствие, металл корпуса расширяется от нагрева лишь частично, что и приводит к выраженным нарушениям герметизации корпуса.
Для усиления герметичных свойств, особенно при условии выраженной разницы температурных режимов между камерой и системой впуска или выпуска, сам цилиндр изготавливают из разных металлов и размещают их в разных частях цилиндра, для улучшения герметичности.
Для запуска мотора используют всего две свечи, это связано с конструктивными особенностями мотора, позволяющими выдавать на 20% больше КПД, в сравнении с двигателем внутреннего сгорания, за одинаковый промежуток времени.
Роторный двигатель Желтышева — принцип работы:
Преимущества роторного двигателя
При малых габаритах он способен развивать высокую скорость, однако есть в этом нюансе и большой минус. Несмотря на малые габариты, именно роторный двигатель потребляет огромное количество горючего, а вот ресурс работы мотора составляет всего 65 000 км. Так, двигатель всего в 1,3 л потребляет до 20 л. топлива на 100 км. Возможно, это и стало основной причиной отсутствия популярности данного вида моторов для массового потребления.
Цена на бензин во все времена считается актуальной проблемой человечества, учитывая, что мировые запасы нефти расположены на Ближнем востоке, в зоне постоянных боевых конфликтов, цены на бензин остаются достаточно высокими, и в ближайшей перспективе нет тенденций для их снижения. Это приводит к поиску решений по минимальному потреблению ресурсов не в ущерб мощности, в чем и заключается главный довод в пользу ДВС.
Все это в совокупности определило положение роторных двигателей, как подходящий вариант для спорткаров. Однако известный по всему миру производитель авто «Мазда», продолжил дело изобретателя Ванкеля. Японские инженеры всегда стараются извлекать из невостребованных моделей максимум пользы путем модернизации и применения инновационных технологий, что позволяет сохранять лидирующие позиции на мировом автомобильном рынке.
Принцип работы роторного двигателя Ахриевых на видео:
Новая модель «Мазда», оснащенная роторным двигателем, по мощности не уступает передовым немецким моделям, выдавая до 350 лошадиных сил. При этом расход топлива был несравнимо высоким. Инженерам-конструкторам «Мазда» пришлось уменьшить мощность до 200 лошадиных сил, что позволило нормализовать потребление топлива, однако компактные размеры двигателя позволили наделить авто дополнительными преимуществами и составить достойную конкуренцию европейским моделям авто.
В нашей стране роторные двигатели не прижились. Были попытки установить их на транспорт специализированных служб, но этот проект не был профинансирован в должном объеме. Поэтому все успешные разработки в данном направлении принадлежат японским инженерам из компании «Мазда», намеренной в ближайшее время показать новую модель авто с модернизированным двигателем.
Как работает роторный мотор Ванкеля на видео
Принцип работы роторного двигателя
РПД работает за счет вращения ротора, так идет передача мощности на коробку передач через сцепление. Преобразующий момент заключается в передаче энергии топлива колесам за счет вращения ротора, изготовленного из легированной стали.
Механизм работы роторного-поршневого двигателя:
Как работает роторный двигатель показано на видео:
Ротор закреплен на специальном устройстве, при вращении он образует независимые друг от друга полости. В первой камере происходит наполнение воздушно-топливной смесью. В дальнейшем она тщательно перемешивается.
Затем смесь переходит в другую камеру, где происходит сжатие и воспламенение, благодаря наличию двух свечей. В дальнейшем смесь перемещается в следующую камеру, из нее вытесняются части переработанного топлива, которые выходят из системы.
Так происходит полный цикл работы роторного-поршневого двигателя, основанного на трех тактах работы за всего лишь один оборот ротора. Именно японским разработчикам удалось существенно модернизировать роторный двигатель и установить в нем сразу три ротора, что позволяет значительно увеличить мощность.
Принцип работы роторного двигателя Зуева:
На сегодня, усовершенствованный двухроторный двигатель сравним с двигателем внутреннего сгорания с шестью цилиндрами, а трехроторный по мощности не уступает 12-ти цилиндровому двигателю внутреннего сгорания.
Не стоит забывать и про компактный размер двигателя и простоту устройства, позволяющую при необходимости осуществлять ремонт или полную замену основных агрегатов мотора. Таким образом, инженерам компании «Мазда» удалось подарить вторую жизнь этого простого и производительного устройства.
[ДВС] Роторно-поршневой двигатель Ванкеля
Всем здрасьте. По многочисленным просьбам в комментах пишу пост про двигатель, стоящий особняком в мире ДВС, так как получил достаточно большое распространение в серийных автомобилях и иногда в мотоциклах, в отличии от других моторов оригинальных конструкций, обходящихся без кривошипно-шатунного механизма.
Первый прототип мотора был показан в 1957 году, после чего патент на РПД был выкуплен 11 мировыми автопроизводителями. Хоть в силу отсутствия подходящих материалов ресурс и показатели РПД оставляли желать лучшего, его конструкция многим показалась очень перспективной, так, в 1960 году, одной из компаний, отвалившей 280 миллионов иен, оказалась Mazda.
Но первым серийным автомобилем был NSU Spider, который вышел в продажу в 1964 году, и под его капотом находился поллитровый мотор Felix, который выдавал 50 лс.
Однако мотору не дали погибнуть японцы, и в 1967 году дебютировала Mazda Cosmo, литровый мотор которой выдавал те-же 110 сил, однако вскоре мощность увеличили до 130 сил.

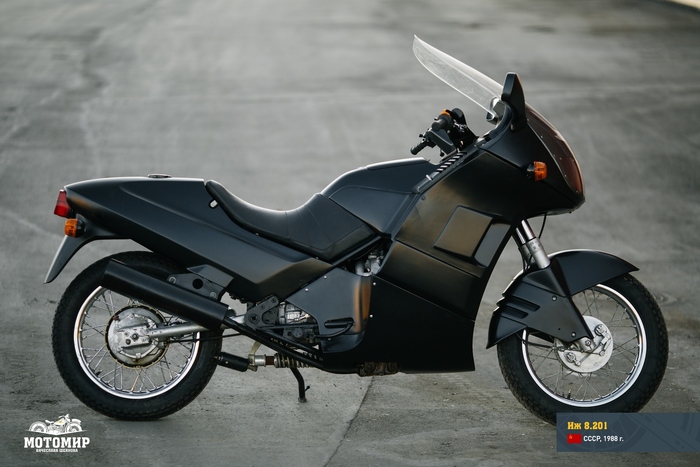

СССР также вел работы по РПД с 1960 года, и добился больших успехов. В первую очередь было произведено много прототипов мотоциклов с РПД, мне наиболее симпатичен такой «Ижак»))

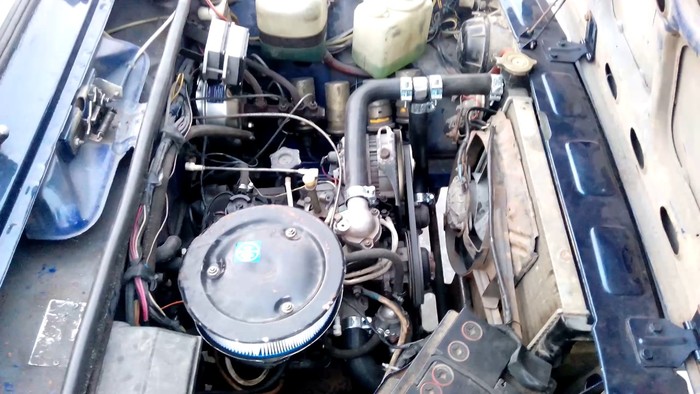

А АВТОВАЗ серийно выпускал жигули с РПД, в основном для ГАИ.
На этом думаю все, более подробно о технике с РПД можно узнать из общедоступных источников, вернемся к самому РПД.
РПД устроен намного проще любого поршневого двигателя, у него мало деталей, отсутствует механизм ГРМ, нет деталей, совершающих обратно-поступательное движение. Он компактен, сбалансирован, у него высокая литровая мощность.
Основные детали РПД это:
Ротор, имеющий форму треугольника Рёло
Ротор имеет полую конструкцию с ребрами жесткости, имеет три вида уплотнений:
1. Уплотнения апексов (на вершинах треугольника)
2. Торцевые уплотнения (изолируют торцы сторон треугольника)
3 Радиальные уплотнения ( компрессионные и маслосъемные кольца, уплотняющие область установки шестерни и вкладышей эксцентрикового вала.

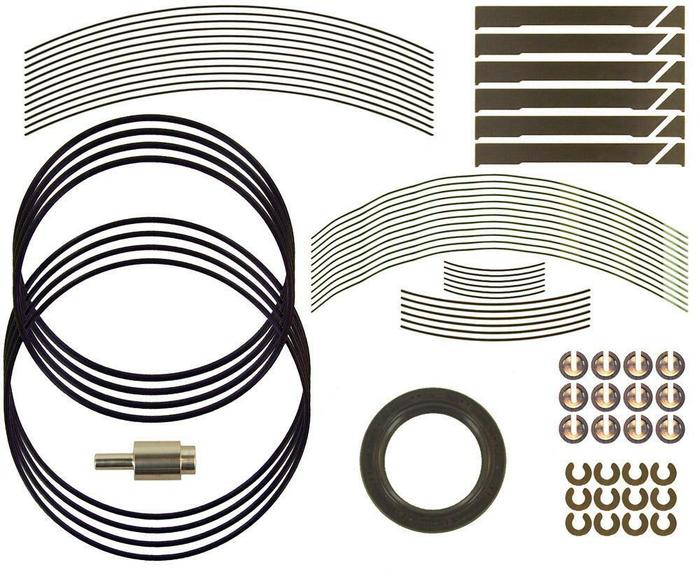

Так выглядит набор
Наибольшую нагрузку испытывают уплотнения апексов ротора, обычно именно ими ограничивается ресурс мотора до ремонта. Представляют они из себя пластины из прочного сплава, вставляемые в прорези на вершинах ротора, подпружиненные листовыми пружинами. Делать их массивными нельзя, так как на высоких скоростях вращения, центробежная сила слишком сильно прижимает уплотнения к стенкам камеры, ускоряя износ, а слишком тонкие уплотнения не смогут исключить прорыв газов между полостями.
На боковых поверхностях ротора сделаны продолговатые выемки, формирующие камеры сгорания.

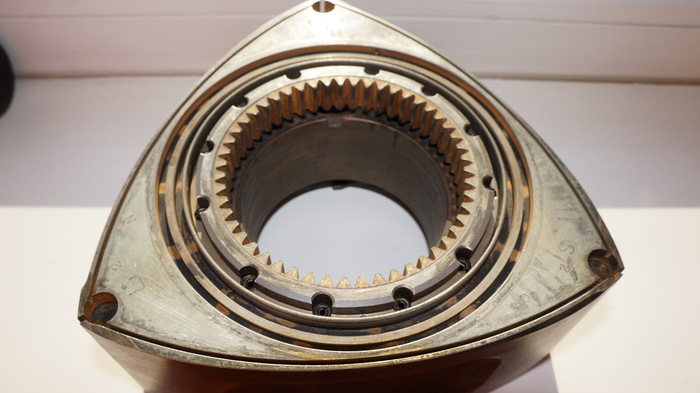

Также в ротор устанавливается шестерня, которая является синхронизатором вращения ротора и эксцентрикового вала, она входит в зацепление с неподвижной шестерней на боковой крышке корпуса мотора. Передаточное соотношение всегда равно 2:3, благодаря чему за один оборот ротора, эксцентриковый вал делает три оборота, это позволяет этому мотору отлично работать на высоких оборотах, так как при частоте вращения выходного вала в 9000об.мин, ротор крутится со скоростью 3000об.мин.
В ротор впрессовывается подшипник скольжения, который взаимодействует с шейкой эксцентрикового вала
Таким образом, ротор, обкатывая своей шестерней неподвижную шестерню статора, движется внутри корпуса по эпитрохоиде, а так как у ротора три грани, за один оборот эксцентрикового вала одновременно происходит три такта, и на один оборот эксцентрикового вала приходится один рабочий ход, что свойственно двухтактным поршневым моторам. Благодаря этому РПД выдает весьма высокую литровую мощность, так как сочетает в себе эффективность двухтактного цикла с качественным смесеобразованием четырехтактного цикла.
Одной из особенностей РПД является форма камеры сгорания, которая имеет вытянутую линзовидную форму, что вынуждает использовать две свечи зажигания, работающие неодновременно, сначала осуществляется воспламенение рабочей смеси в передней части камеры сгорания, затем происходит дожиг смеси в задней части, для того чтобы не создавать сопротивление вращению в верхней мертвой точке эксцентрикового вала.
Смазка РПД также имеет свои особенности. Маслонасос подает масло под давлением в эксцентриковый вал, где по каналам оно подается к коренным подшипникам скольжения и к подшипникам ротора, выдавливаемое из зазора в подшипнике ротора масло разбрызгиванием смазывает шестерни ротора и статора, одновременно, через масляные форсунки расположенные в эксцентриковом валу, масло подается в полость ротора, омывая и охлаждая его. Форсунки хорошо видно здесь
Также отдельным дозирующим насосом масло подается во впуск вместе с топливо-воздушной смесью, для смазки поверхностей статора, как в двухтактных моторах. Это объясняет высокий расход масла на угар и крайнюю требовательность РПД к качеству масла.
В общем-то несоответствие экологическим требованиям и поставило крест на РПД, так как та-же Mazda успела побороть многие болячки этих моторов в последнем его варианте под названием Renesis, который можно встретить в RX8.
Одной из особенностей моторов Renesis стал перенос впускных и выпускных окон на боковые поверхности статора, а впускные окна сделали двойными, что позволило менять фазы газораспределения. На этой картинке хорошо видно двойные впускные окна и полую внутреннюю структуру ротора.
Раньше окна располагали на радиальных поверхностях статора, что сильно усложняло жизнь уплотнителям апексов и позволяло выхлопным газам прорываться к впускным окнам через выемку камеры сгорания в роторе.
Видно пятно износа, тянущееся от выпускного окна. Также в Renesis сильно усовершенствовали систему уплотнителей, что вкупе с боковым расположением впускных и выпускных окон полностью устранило проблему перепуска газов.
Также из особенностей РПД стоит заменить немного сниженные показатели крутящего момента по сравнению с поршневыми моторами, вызванные геометрией передачи усилия на эксцентриковый вал, из-за этого данные моторы выдают высокую мощность только на больших скоростях вращения
Видно, что полка момента сдвинута в сторону более высоких оборотов, что несвойственно моторам с турбонаддувом
Как итог, наверно стоит отметить плюсы и минусы этих моторов.
1. Уравновешенность мотора. РПД из двух секций полностью уравновешен и практически не производит вибраций.
2. Высокая удельная мощность. Вышеприведенный график снят с мотора объемом 1.3 литра, и это далеко не предел.
4. Мало количество составных частей. Мотор прост и обладает небольшой массой вращающихся деталей. что делает его очень отзывчивым.
2. Невысокий ресурс уплотнителей, износ которых влечет перепуск газов между камерами и снижение КПД мотора. На практике ресурс РПД составляет 50-100 000км.
3. Склонность к перегреву из-за специфической формы камеры сгорания, которая имеет очень большую площадь и как следствие большой коэффициент поглощения тепловой энергии при сгорании рабочей смеси.
4. Высокие требования к точности изготовления корпуса и ротора, требующие применения высокотехнологичной оснастки.
Я думаю, что история применения РПД еще не закрыта, инженеры мазды не опускают руки, и характеристики Renesis и Renesis-2 дают надежду еще увидеть эти интересные моторы под капотом серийных автомобилей. Новые материалы позволяют исправить врожденные недостатки, а современные масла позволят вписаться в экологические нормы.
А вообще тяжко впихивать такую тему в один пост, так как про РПД можно рассказывать долго. С ним ставили много интересных экспериментов, и много куда прикручивали, от мотоциклов до вертолетов.
Ну все, надеюсь, было интересно)
Ну и бонусом, интересное видео, где можно посмотреть на работу модельного РПД с прозрачным корпусом
