Для чего служит штангенглубиномер
Штангенглубиномер
Штангенглубиномер служит для измерений глубин выточек, канавок, уступов и т. д. Отличается от штангенциркуля тем, что не имеет на штанге подвижных губок. Помимо обычных штангенглубиномеров, существуют цифровые (или электронные) штангенглубиномеры, имеющие электронное табло и кнопки управления. Штангенглубиномеры, предназначенные для измерения предельно малых глубин называют микрометрическими. Как и следует из названия, штангенглубиномер предназначен для измерения глубины пазов, однако с его же помощью определяют и высоту уступов. Инструмент состоит из штанги с разметкой, рамки с нониусом и винта. Рабочая часть штанги штангенглубиномера вводится в замеряемый паз, рамка опускается до упора и фиксируется, а затем снимаются показания. Цена деления рамки, как и у штангенциркуля, 0,5 мм, нониуса – 0,02 мм.
См. также
Ссылки
Полезное
Смотреть что такое «Штангенглубиномер» в других словарях:
штангенглубиномер — сущ., кол во синонимов: 2 • глубиномер (5) • штангенглубомер (1) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
Штангенглубиномер — см. Глубиномер … Большая советская энциклопедия
штангенглубиномер — штангенглубином ер, а … Русский орфографический словарь
штангенглубиномер — (2 м); мн. штангенглубиноме/ры, Р. штангенглубиноме/ров … Орфографический словарь русского языка
штангенглубиномер — штангенглубиноме/р, а … Слитно. Раздельно. Через дефис.
штангенглубиномер — штанген/глуб/ин/о/мер/ … Морфемно-орфографический словарь
Глубиномер — прибор для измерения глубин отверстий, пазов, высоты уступов и т.д. Основанием Г. устанавливают на поверхность, от которой определяют размер. В зависимости от вида отсчётного устройства, по которому определяется размер, Г. подразделяются… … Большая советская энциклопедия
штангенинструмент — для измерения или разметки линейных размеров. Имеет штангу с нанесённой на ней основной шкалой и нониус. К штангенинструментам относятся: штангенциркуль для измерений наружных и внутренних размеров до 2000 мм, штангенрейсмас для разметки и… … Энциклопедический словарь
ШТАНГЕНИНСТРУМЕНТ — (от немецкого Stange стержень, прут и латинского instrumentum орудие), служит для измерений и разметки линейных размеров отверстий и валов (штангенциркуль); высоты, глубины и длины (штангенрейсмас, штангенглубиномер); зубьев зубчатых колес… … Современная энциклопедия
ШТАНГЕНИНСТРУМЕНТ — для измерения или разметки линейных размеров. Имеет штангу с нанесенной на ней основной шкалой и нониус. К штангенинструменту относятся: штангенциркуль для измерений наружных и внутренних размеров (верхний предел измерений до 2000 мм),… … Большой Энциклопедический словарь
Штангенглубиномер – точный размер любой выемки!
Штангенглубиномер является разновидностью измерительных штангенинструментов. Основное его предназначение – измерение глубин канавок, уступов, пазов и т.д. Для выполнения измерений очень малых глубин применяются микрометрические разновидности этого инструмента.
Какими бывают штангенглубиномеры?
Все типы этой разновидности штангенинструментов, а также требования к ним определяются стандартами. В соответствии с ними предназначенный для измерения глубин штангенглубиномер (ГОСТ 162-90) выпускается нескольких типов:
Тип прибора, диапазон измерения, цена деления или шаг дискретности указываются в маркировке. Например, маркировка ШГ-630-0,05 свидетельствует о том, что данный инструмент относится к типу ШГ (с отчетом по нониусу), имеет диапазон измерения 0-630 мм и значение по нониусу 0,05мм. Рассмотрим маркировку других типов штангенглубиномеров. ШГК-250-0,02 – прибор с круговой шкалой, диапазоном измерения 0-250 мм, ценой деления 0,02 мм. ШГЦ-200-0,01 – электронный инструмент с диапазоном измерений 0-200 мм и шагом дискретности 0,01 мм.
В чем отличие глубиномера от штангенциркуля?
Конструктивно глубиномер схож с штангенциркулем, но в отличие от него не имеет губок на штанге. В конструкцию приспособления входит штанга, рамка с нониусом и винт. Цена деления рамки составляет 0,5 мм, у нониуса 0,05-0,1 мм (ГОСТ 162-90). Шкала на рамке предназначена для измерения целых, с помощью нониуса выполняются замеры с точностью до сотых долей миллиметра. Нониус располагается в прорези рамки и имеет 10, 20, 50 делений. Закрепление рамки во время выполнения замеров делается с помощью винта. Микрометрическую пару составляют винт и гайка.
Интервал одного деления нониуса зависит от значения модуля (1, 2, 3, 4 и т. д.). Увеличение модуля приводит к увеличению длины нониуса, поэтому чаще всего инструмент изготавливается с модулем равным 2. Интервал между делениями на нониусе всегда кратен интервалу между делениями основной шкалы на штанге. Все штрихи наносятся с одинаковым интервалом. По мере продвижения по шкале штрихи делений на нониусе начинают отставать от основной шкалы.
Как правильно делать замеры?
Принцип работы с глубиномером схож с выполнением замеров штангенциркулем. Во время выполнения замеров глубиномер устанавливается таким образом, чтобы штанга после выдвижения могла легко до упора войти в измеряемый паз. Нужное положение штанги фиксируется рамкой. Далее снимаются показания со шкал, и высчитывается глубина паза.
Расчеты выполняются следующим образом. В том случае, если нулевой штрих нониуса, выполняющий роль стрелки, совпадает со штрихом на основной шкале, размер определяется только по результатам последней. В том случае, если такое совпадение не наблюдается, окончательный результат определяется по двум шкалам. Целое число определяется по основной шкале по делению, расположенному левее нулевого штриха нониуса. Далее порядковый номер шкалы на нониусе умножается на цену деления, и полученный результат прибавляется к показаниям основной шкалы.
Несмотря на высокую точность замеров, обеспечиваемую штангенинструментами, всегда остается вероятность ошибки в измерениях.
Чаще всего причиной ошибок становятся:
Для снижения погрешности необходимо устранить все вышеперечисленные причины ошибок. Повысить точность измерений позволяет выполнение нескольких замеров одного параметра, после чего высчитывается их среднее арифметическое. Такой подход рекомендуется использовать даже в том случае, если работа выполняется профессиональным инструментом. При использовании недорогих глубиномеров такой способ является практически единственной возможностью получить максимально точные размеры детали.

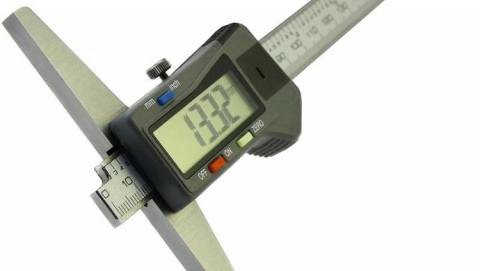

В чем заключаются преимущества цифрового электронного глубиномера?
Штангенглубиномер электронный (ШГЦ) обеспечивает более высокую точность выполняемых замеров. Его отличительной особенностью является наличие в конструкции цифрового отсчетного устройства. Полученные данные выводятся на жидкокристаллический дисплей. Важнейшими преимуществами цифровых устройств является не только простота работы и высокая точность измерений! В отличие от ручных инструментов, штангенглубиномер цифровой позволяет выставлять ноль в любой точке измерительного диапазона.
При необходимости инструмент подключается к компьютеру, на который передаются полученные в ходе замеров данные. Электронные цифровые штангенглубиномеры выпускаются нескольких типов:

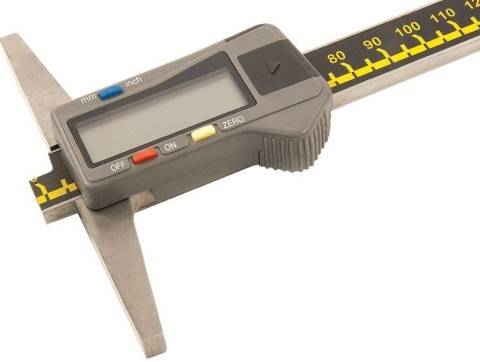

Как устроен электронный глубиномер?
В соответствие с ГОСТ, цифровой глубиномер состоит из штанги с рамкой. В отличие от своего механического собрата он имеет на рамке не дополнительную шкалу-нониус, а блок электроники. Жидкокристаллический дисплей и кнопки управления устройством располагаются на его лицевой поверхности. Цифровые приборы типа ШГЦ имеют автономное питание. Разновидности, имеющие функцию подключения к внешнему устройству, могут иметь автономный источник питания или подключаться к сети.
В этом случае в комплектацию устройства входит блок питания. Допустимая скорость перемещения рамки, не снижающая точности выполняемых замеров, должна быть не менее 0,5 м/с. Так же как и во время работы с цифровым штангенциркулем, для замеров глубин инструмент необходимо выставить на ноль. Установка осуществляется с помощью кнопок управления в любом месте измерительного диапазона. Начало отсчета устанавливается в абсолютной координатной системе.
Полученные результаты выводятся в цифровом виде на дисплей с указанием абсолютного значения, знака, единиц измерения (миллиметры, дюймы). При подключении прибора к компьютеру данные измерений также выводятся на монитор ПК. Электронные устройства являются профессиональными и применяются для автоматизации процессов производства. В силу этого они должны обеспечивать выполнение ряда функций, определенных приложением к ГОСТ 162-90. Помимо основных функций в этот перечень вошли:
Штангенглубиномер (глубиномер)
Содержание: Скрыть Открыть
Штангенглубиномер – это специализированный измерительный инструмент для высокоточного определения глубины отверстий и пазов. Различные типы штангенглубиномеров широко применяется при станочной обработке деталей, в строительстве, ремонте машин и оборудования и других сферах деятельности.
Устройство штангенглубиномеров
Конструкция данного измерительного инструмента сходна со штангенциркулем за исключением губок на измерительной штанге. Её торец и является одной из основных измерительных поверхностей, которая вводится внутрь замеряемой плоскости. Наружным упором является основание рамки инструмента.
Основные элементы штангенглубиномера:
Благодаря нониусу в устройстве штангенглубиномеров можно производить измерение глубины отверстий и пазов с точностью 0,05 – 0,1 мм в зависимости от типа инструмента. В механических штангенглубиномерах с круговой шкалой точность достигает 0,02 мм. Инструмент с цифровой индикацией имеет точность до 0,01 мм.
Как снять показания с помощью штангенглубиномера
Принцип применения штангенглубиномеров сходен со штангенциркулем. Торец штанги вводится в измеряемую плоскость и прижимается основанием до упора в верхнюю границу паза или отверстия. Перед началом работы необходимо убедиться в точности и исправности инструмента. В полностью закрытом положении нулевое деление нониуса должно совпадать с соответствующим делением на штанге. Штанга должна двигаться свободно, с небольшим усилием без самопроизвольного перемещения под собственным весом.
Применение штангенглубиномера состоит из следующих этапов:
Наиболее частыми причинами ошибок при использовании любых типов штангенглубиномеров являются:
Для максимально точного замера необходимо устранить все причины и произвести несколько измерений с расчетом среднеарифметического значения.
Типы штангеглубиномеров
В соответствии с действующим государственным стандартом существуют следующие типы инструмента:
Типы штангеглубиномера, его диапазон и шаг дискретности указывается в маркировке. Так, например ШГК-250-0,02 означает глубиномер с круговой шкалой, пределом измерений до 250 мм и ценой деления 0,02 мм.
Действующие стандарты
Штангенглубиномер: что это такое? Устройство и принцип работы
Штангенглубиномер является разновидностью измерительных штангенинструментов. Основное его предназначение – измерение глубин канавок, уступов, пазов и т.д. Для выполнения измерений очень малых глубин применяются микрометрические разновидности этого инструмента.
Устройство штангенглубиномеров
Конструкция данного измерительного инструмента сходна со штангенциркулем за исключением губок на измерительной штанге. Её торец и является одной из основных измерительных поверхностей, которая вводится внутрь замеряемой плоскости. Наружным упором является основание рамки инструмента.
Основные элементы штангенглубиномера:
Благодаря нониусу в устройстве штангенглубиномеров можно производить измерение глубины отверстий и пазов с точностью 0,05 – 0,1 мм в зависимости от типа инструмента. В механических штангенглубиномерах с круговой шкалой точность достигает 0,02 мм. Инструмент с цифровой индикацией имеет точность до 0,01 мм.
В чем отличие глубиномера от штангенциркуля?
Конструктивно глубиномер схож с штангенциркулем, но в отличие от него не имеет губок на штанге. В конструкцию приспособления входит штанга, рамка с нониусом и винт. Цена деления рамки составляет 0,5 мм, у нониуса 0,05-0,1 мм (ГОСТ 162-90). Шкала на рамке предназначена для измерения целых, с помощью нониуса выполняются замеры с точностью до сотых долей миллиметра. Нониус располагается в прорези рамки и имеет 10, 20, 50 делений. Закрепление рамки во время выполнения замеров делается с помощью винта. Микрометрическую пару составляют винт и гайка.
Интервал одного деления нониуса зависит от значения модуля (1, 2, 3, 4 и т. д.). Увеличение модуля приводит к увеличению длины нониуса, поэтому чаще всего инструмент изготавливается с модулем равным 2. Интервал между делениями на нониусе всегда кратен интервалу между делениями основной шкалы на штанге. Все штрихи наносятся с одинаковым интервалом. По мере продвижения по шкале штрихи делений на нониусе начинают отставать от основной шкалы.
Классификация
Штангенрейсмасы классифицируются по различным признакам. По конструктивному исполнению выделяют следующие типы прибора:
Кроме того, различают эти инструменты в зависимости от максимальной измеряемой длины (высоты) деталей. Этот параметр (в миллиметрах) включается в название модели инструмента.
А также имеются модели штангенрейсмусов с маркировками ШР-400, ШР-630 и более. Максимальная известная модель — ШР-2500.
Классифицируют все инструменты и по классу точности. Он также вносится в маркировку моделей. Например, маркировка ШР 250-0,05 будет означать, что данная модель ручного штангенрейсмаса имеет точность измерений 0,05 мм, на что указывает последняя цифра (0,05). Этот параметр соответствует первому классу точности прибора по ГОСТ 164-90. Интервал этого класса – 0,05-0,09 мм. Начиная от 0,1 и выше — второй класс точности.
Для цифровых приборов имеется разделение по признаку так называемого шага дискретности — от 0,03 до 0,09 мм (например, ШРЦ-600-0,03).
Как снять показания с помощью штангенглубиномера
Принцип применения штангенглубиномеров сходен со штангенциркулем. Торец штанги вводится в измеряемую плоскость и прижимается основанием до упора в верхнюю границу паза или отверстия. Перед началом работы необходимо убедиться в точности и исправности инструмента. В полностью закрытом положении нулевое деление нониуса должно совпадать с соответствующим делением на штанге. Штанга должна двигаться свободно, с небольшим усилием без самопроизвольного перемещения под собственным весом.
Применение штангенглубиномера состоит из следующих этапов:
Наиболее частыми причинами ошибок при использовании любых типов штангенглубиномеров являются:
Для максимально точного замера необходимо устранить все причины и произвести несколько измерений с расчетом среднеарифметического значения.
Технические характеристики
Таблица 1 — Метрологические характеристики
Диапазон измерений, мм
Значение отсчета по нониусу, мм
ШГ- ШГ- ШГ- ТТТГ- ТТТГ-
160 200 250 300 400
Длина измерительной поверхности рамки, мм, не менее
Отклонение от плоскостности измерительной поверхности рамки, мм
Отклонение от плоскостности измерительной поверхности штаги, мм
Параметр шероховатости измерительной поверхности рамки, мм
Параметр шероховатости измерительной поверхности штанги, мм
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги штангенглубиномера, мм, не более
Угол плоскости шкалы нониуса относительно плоскости шкалы штанги, °, не более
Ширина штрихов шкал штанги и нониуса, мм
Разность ширины штрихов в пределах одной шкалы и штрихов шкал штанги и нониуса одного штангенглубиномера, не более, мм
Таблица 2 — Пределы допускаемой абсолютной погрешности штангенглубиномеров
Значение на участке шкалы
От 0 до 400 мм включ.
Пределы допускаемой абсолютной погрешности штангенглубиномеров при температуре окружающей среды от плюс 10 °С до плюс 30 °С и относительной влажности до 80 % при температуре плюс 25 °С, мм
Примечание — погрешность приведена как при затянутом, так и при незатянутом зажиме рамки. Таблица 3 — Основные технические характеристики_
Габаритные размеры (длина х ширина х высота), мм, не более
Что это такое?
Этот прибор конструктивно похож на более известный инструмент – штангенциркуль. Он имеет более узкую специализацию, чем последний, и предназначен только для линейных замеров пазов, канавок и уступов в одном направлении – в глубину. По этой причине у штангенглубиномера отсутствуют губки.
Замер осуществляется путём ввода торца измерительной штанги в паз, глубину которого требуется определить. После этого следует передвинуть рамку вдоль основной шкалы на штанге. Затем, когда рамка установлена в правильное положение, нужно определить показания одним из трёх возможных способов (см. ниже).
Существует 3 типа снятия показаний с прибора, по трём соответствующим его модификациям:
Как утверждает ГОСТ 162-90, приборы трёх перечисленных типов могут иметь диапазон измерения до 1000 мм. При этом распространёнными диапазонами являются 0-160 мм, 0-200 мм, 0-250 мм, 0-300 мм, 0-400 мм и 0-630 мм. При покупке или заказе штангенглубиномера вы можете узнать его диапазон по соответствующей условной маркировке. Например, модель, измеряющая глубину от 0 до 160 мм с отсчётом по круговой шкале, будет иметь обозначение ШГК-160.
В зависимости от устройства прибора важными параметрами, также регламентированными ГОСТом, являются следующие.
В установленных ГОСТом технических условиях определены стандарты точности данного прибора. Для устройств с нониусом предел допустимой погрешности составляет от 0.05 мм до 0.15 мм в зависимости от диапазона измерения. Приборы с круговой шкалой имеют допустимую погрешность 0.02 – 0.05 мм, а цифровые – не более 0.04 мм.

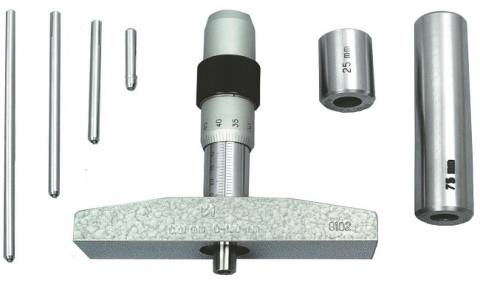

При этом данные стандарты не распространяются на микрометрические модели, с помощью которых можно проводить замеры с точностью до тысячных долей миллиметра.
Типы штангеглубиномеров
В соответствии с действующим государственным стандартом существуют следующие типы инструмента:
Типы штангеглубиномера, его диапазон и шаг дискретности указывается в маркировке. Так, например ШГК-250-0,02 означает глубиномер с круговой шкалой, пределом измерений до 250 мм и ценой деления 0,02 мм.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Штангенглубиномеры следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Предел допускаемой погрешности штангенглубиномера как при незатянутом, так и при затянутом зажиме рамки при температуре окружающей среды (20±10) °С, относительной влажности не более 80% при температуре 25 °С должен соответствовать указанному в табл. 2.
Предел допускаемой погрешности штангенглубиномера (±)
со значением отсчета по нониусу
с ценой деления круговой шкалы отсчетного устройства
с шагом дискретности цифрового отсчетного устройства
Гост 162-90 штангенглубиномеры. технические условия
Для каких измерений применяют?
Как следует из сказанного выше, назначение штангенглубиномера – измерение глубины элементов деталей посредством ввода торца штанги в паз или канавку. Нужно, чтобы конец штанги легко входил в исследуемую область и плотно прилегал к поверхности детали. Поэтому штанги изготавливают из сплава повышенной твёрдости, а для сложных пазов и узких скважин используют особые вставки – измерительные иглы и зацепы – из тех же материалов.
Данный инструмент используют в тех случаях, когда требуется получить точный размер, а использование штангенциркуля или микрометра невозможно из-за специфики формы детали
При этом важно понимать, как действует прибор, и контролировать эффективность его применения. Существует простая проверка точности: выполнить несколько замеров подряд и сравнить полученные результаты
Если разница в несколько раз превышает допустимый предел погрешности, то во время измерений была допущена ошибка или прибор был неисправен. Для калибровки нужно выполнить шаги, описанные в утверждённой ГОСТом методике поверки.
Хотя для механических штангенглубиномеров по ГОСТу заявлен предел погрешности до сотых долей миллиметра, если вам нужна гарантированная точность, рекомендуется использовать штангенглубиномер с отсчётным устройством цифрового типа.
Как пользоваться?
Принцип замера включает несколько практических рекомендаций, которые следует применять для получения точных результатов. При измерении следует фиксировать рамку болтом, который предназначен для того, чтобы она не сместилась случайно. Не использовать инструменты с повреждениями штанги или нониуса (в случае с цифровыми устройствами могут быть более сложные неисправности) или со сбитой нулевой отметкой. Учитывать тепловое расширение деталей (лучше всего делать замеры при температуре, близкой к 20 C).
При измерении механическим штангенглубиномером нужно помнить о цене деления. Для большинства моделей она составляет 0.5 или 1 мм для основной шкалы и 0.1 или 0.5 мм для нониуса. Общий принцип таков, что номер деления нониуса, совпавшего с отметкой основной шкалы, необходимо умножить на его цену деления и затем прибавить к целой части искомой величины.
Есть несколько правил использования и хранения приборов, позволяющих избежать их преждевременного выхода из строя:
В следующем видео вас ждет обзор штангенглубиномера ШГЦ-150.
Классификация
Штангенрейсмасы классифицируются по различным признакам. По конструктивному исполнению выделяют следующие типы прибора:
Кроме того, различают эти инструменты в зависимости от максимальной измеряемой длины (высоты) деталей. Этот параметр (в миллиметрах) включается в название модели инструмента.
А также имеются модели штангенрейсмусов с маркировками ШР-400, ШР-630 и более. Максимальная известная модель — ШР-2500.
Классифицируют все инструменты и по классу точности. Он также вносится в маркировку моделей. Например, маркировка ШР 250-0,05 будет означать, что данная модель ручного штангенрейсмаса имеет точность измерений 0,05 мм, на что указывает последняя цифра (0,05). Этот параметр соответствует первому классу точности прибора по ГОСТ 164-90. Интервал этого класса – 0,05-0,09 мм. Начиная от 0,1 и выше — второй класс точности.
Для цифровых приборов имеется разделение по признаку так называемого шага дискретности — от 0,03 до 0,09 мм (например, ШРЦ-600-0,03).
МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
4.1. Проверка штангенглубиномера — по ГОСТ 8.163 и МИ 965.
4.2. При определении влияния транспортной тряски используют ударный стенд, создающий тряску с ускорением 30 м/с при частоте 80-120 ударов в минуту.Штангенглубиномер в упаковке крепят к стенду и испытывают при общем числе ударов 15000. После испытаний погрешность штангенглубиномера не должна превышать значений, указанных в табл. 2.Допускается проводить испытания штангенглубиномеров транспортированием на грузовой машине со скоростью 20-40 км/ч на расстояние не менее 100 км по грунтовой дороге.
4.3. Воздействие климатических факторов внешней среды при транспортировании определяют в климатических камерах в следующих режимах: при температуре минус (50±3) °С, плюс (50±3) °С и при относительной влажности (95±3)% при температуре (35±5) °С. Выдержка в климатической камере по каждому из трех видов испытаний — 2 ч. После испытаний погрешность штангенглубиномеров не должна превышать значений, указанных в табл. 2.Допускается после выдержки штангенглубиномера в каждом режиме выдерживать его в нормальных условиях в течение 2 ч.
Технические характеристики
Таблица 1 — Метрологические характеристики
Диапазон измерений, мм
Значение отсчета по нониусу, мм
ШГ- ШГ- ШГ- ТТТГ- ТТТГ-
160 200 250 300 400
Длина измерительной поверхности рамки, мм, не менее
Отклонение от плоскостности измерительной поверхности рамки, мм
Отклонение от плоскостности измерительной поверхности штаги, мм
Параметр шероховатости измерительной поверхности рамки, мм
Параметр шероховатости измерительной поверхности штанги, мм
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги штангенглубиномера, мм, не более
Угол плоскости шкалы нониуса относительно плоскости шкалы штанги, °, не более
Ширина штрихов шкал штанги и нониуса, мм
Разность ширины штрихов в пределах одной шкалы и штрихов шкал штанги и нониуса одного штангенглубиномера, не более, мм
Таблица 2 — Пределы допускаемой абсолютной погрешности штангенглубиномеров
Значение на участке шкалы
От 0 до 400 мм включ.
Пределы допускаемой абсолютной погрешности штангенглубиномеров при температуре окружающей среды от плюс 10 °С до плюс 30 °С и относительной влажности до 80 % при температуре плюс 25 °С, мм
Примечание — погрешность приведена как при затянутом, так и при незатянутом зажиме рамки. Таблица 3 — Основные технические характеристики_
Габаритные размеры (длина х ширина х высота), мм, не более
Технические характеристики
Таблица 1. Основные метрологические и технические характеристики штангенглубиномеров со штангой в стандартном исполнении_
Диапазон измерений, мм
Значение отсчета по нониусу, мм
Шаг дискретности цифрового отсчетного устройства, мм
Длина измерительной поверхности рамки, мм, не менее
Таблица 2. Основные метрологические и технические характеристики
штангенглубиномеров с Г-образной штангой
Диапазон измерений, мм
Значение отсчета по нониусу, мм
Шаг дискретности цифрового отсчетного устройства, мм
Длина измерительной поверхности рамки, мм, не менее
Таблица 3. Пределы допускаемой абсолютной погрешности штангенглубиномеров при температуре окружающей среды (20 ± 5) °С_
Измеряемая глубина, мм
Пределы допускаемой абсолютной погрешности штангенглубиномеров, мм
со значением отсчета по нониусу, мм
с шагом дискретности цифрового отсчетного устройства, мм
св. 100 до 200 включ.
св. 200 до 300 включ.
св. 300 до 400 включ.
св. 400 до 600 включ.
св. 600 до 800 включ.
Отклонение от плоскостности измерительной поверхности штанги не более 0,004 мм. Отклонение от плоскостности измерительной поверхности рамки не более 0,006 мм. Диапазон рабочих температур от 15 до 25 °С.
Относительная влажность воздуха не более 80 % при температуре 25 °С.
Черт. 4
2.9.2. Расстояние а от верхней кромки края нониуса до поверхности шкалы штанги не должно превышать 0,25 мм для штангенглубиномеров со значением отсчета по нониусу 0,05 мм и 0,30 мм для штангенглубиномеров со значением отсчета 0,1 мм.
2.9.3. Размеры штрихов шкал штанги и нониуса должны соответствовать указанным ниже:ширина штрихов — 0,08-0,20 мм;разность ширины штрихов в пределах одной шкалы и штрихов шкал штанги и нониуса одного штангенглубиномера не более 0,03 мм при отсчете по нониусу 0,05 мм; 0,05 мм при отсчете по нониусу 0,1 мм.
2.10. Требования к круговой шкале отсчетного устройства (тип ШГК)
2.10.1. Длина деления шкалы должна быть не менее 1 мм.
2.10.2. Ширина штрихов шкалы 0,15-0,25 мм. Разность ширины соответствующих штрихов в пределах одной шкалы должна быть не более 0,05 мм.
2.10.3. Ширина стрелки над делениями шкалы должна быть 0,15-0,20 мм. Конец стрелки должен перекрывать короткие штрихи не более чем на 0,8 их длины. Расстояние между концом стрелки и циферблатом не должно превышать 0,7 мм.
2.10.4. Отсчетное устройство должно обеспечивать возможность совмещения стрелки с нулевой отметкой круговой шкалы.
2.11. Требования к штангенглубиномерам типа ШГЦ
2.11.1. Высота цифр должна быть не менее 4 мм.
2.11.2. Штангенглубиномеры типа ШГЦ дополнительно допускается оснащать интерфейсом для вывода результата измерения на внешнее устройство.
2.12. Твердость закаленных измерительных поверхностей штангенглубиномера должна быть:из инструментальной и конструкционной сталей — не менее 59 НRС;из высоколегированной стали — не менее 51,5 HRC.
2.13. Параметр шероховатости измерительных поверхностей по ГОСТ 2789:рамки — 0,08 мкм;штанги — 0,16 мкм.
2.14. Наружные поверхности (за исключением измерительных поверхностей рамки и штанги) штангенглубиномеров, изготовленных из инструментальной или конструкционной сталей, должны быть хромированными.
2.15. Шкалы штанги и нониуса штангенглубиномеров, изготовленных из нержавеющей стали, должны иметь матовую поверхность.
2.16. Штангенглубиномер должен быть размагничен.
2.17. Средняя наработка на отказ штангенглубиномера — 30000 условных измерений.Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения. При этом перемещение рамки должно быть не менее 1/3 верхнего предела измерения штангенглубиномера.
2.18. Установленная безотказная наработка штангенглубиномеров типов ШГ и ШГК — не менее 6000 условных измерений;штангенглубиномера типа ШГЦ — не менее 9000 условных измерений.Критерием отказа является нарушение работоспособности штангенглубиномера, приводящее к невыполнению требований пп. 2.2 и(или) 2.6.
2.19. Полный средний срок службы штангенглубиномера — не менее 5 лет.
2.20. Установленный полный срок службы штангенглубиномера типа ШГ — не менее 1,5 лет; типа ШГК — не менее 2,0 лет; типа ШГЦ — не менее 2,5 лет.Критерием предельного состояния является износ элементов штангенглубиномеров, приводящий к невыполнению требований пп. 2.2 и(или) 2.6 и характеризуемый невозможностью или нецелесообразностью восстановления изношенных поверхностей.
2.21. Среднее время восстановления штангенглубиномера с нониусом — не более 2 ч, с круговой шкалой и с цифровым отсчетным устройством — не более 4 ч.
2.22. Средний срок сохраняемости должен быть не менее 4 лет при условии переконсервации через 2 года.
2.24.1. На каждом штангенглубиномере должно быть нанесено:товарный знак предприятия-изготовителя;порядковый номер по системе нумерации предприятия-изготовителя;условное обозначение года выпуска;значение отсчета по нониусу или цена деления круговой шкалы.
2.24.2. Маркировка на футляре — по ГОСТ 13762. Наименование или условное обозначение штангенглубиномера наносят только на жестком футляре.
2.25.1. Методы и средства для обезжиривания и консервации штангенглубиномера — по ГОСТ 9.014.
2.25.2. Штангенглубиномер должен быть упакован в футляр, изготовленный из материала по ГОСТ 13762. Для штангенглубиномера с нониусом с верхним пределом измерения до 400 мм включительно допускается мягкая упаковка.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Штангенглубиномеры следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Предел допускаемой погрешности штангенглубиномера как при незатянутом, так и при затянутом зажиме рамки при температуре окружающей среды (20±10) °С, относительной влажности не более 80% при температуре 25 °С должен соответствовать указанному в табл. 2.
Предел допускаемой погрешности штангенглубиномера (±)
со значением отсчета по нониусу
с ценой деления круговой шкалы отсчетного устройства
с шагом дискретности цифрового отсчетного устройства
Примечание. Погрешность штангенглубиномера не должна превышать значений, указанных в табл. 2, при поверке их по плоскопараллельным концевым мерам длины из стали.
2.3. Допуск плоскостности измерительной поверхности штанги штангенглубиномера — 0,004 мм.
2.4. Диск плоскостности измерительной поверхности рамки штангенглубиномеров типов ШГ и ШГК — 0,006 мм, типа ШГЦ — 0,005 мм.По краям измерительных поверхностей в зоне шириной не более 0,2 мм допускаются завалы.
2.5. Мертвый ход микрометрической пары микрометрической подачи рамки не должен превышать 1/3 оборота.
2.6. Рамка не должна перемещаться по штанге под действием собственного веса при вертикальном положении штанги.Штангенглубиномер должен иметь устройство для зажима рамки, обеспечивающее ее стопорение в любом положении в пределах диапазона измерения.
2.7. Измерительная поверхность штанги должна изготовляться из твердого сплава. (Твердый сплав по ГОСТ 3882).По заказу потребителя измерительную поверхность штанги допускается не оснащать твердым сплавом.Штанга штангенглубиномера должна иметь твердость не менее 30 НRС.
2.8. По заказу потребителя штангенглубиномер должен обеспечивать измерение размеров канавок, проточек и глубины отверстий диаметром не менее 2 мм.
2.9. Требования к шкалам штанги и нониуса (тип ШГ)
2.9.1. Расположение плоскости шкалы нониуса относительно плоскости шкалы штанги указано на черт. 4.
Описание
Штангенрейсмасы изготавливаются следующих типов:
ШР — с отсчетом по нониусу;
ШРК — с отсчетным устройством с круговой шкалой;
ШРЦ — с электронным цифровым отсчетным устройством.
Принцип действия штангенрейсмасов типа ШР — механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса. Штангенрейсмасы типа ШР состоят из основания, штанги с миллиметровой шкалой, закрепленной в основание, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки.
Принцип действия штангенрейсмасов типа ШРК — механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом. Штангенрейсмасы типа ШРК состоят из основания, штанги, закрепленной в основание, на которой нанесена миллиметровая шкала, рамки с круговой шкалой, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки.
Принцип действия штангенрейсмасов типа ШРЦ — механический с выводом показаний на жидкокристаллический (ЖК) экран электронного цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране электронного цифрового отсчетного устройства, расположенного на рамке штангенрейсмаса. Штангенрейсмасы типа ШРЦ состоят из основания, штанги, закрепленной в основание, устройства микрометрической подачи, измерительной ножки, рамки с цифровым отсчетным устройством, на передней панели которого установлены кнопки, с помощью которых осуществляется ряд специальных функций (например, включение/выключение цифрового отсчетного устройства (ON/OFF), выбора единиц измерений дюймы или миллиметры (mm/inch), обнуление результата измерений (0), выбор абсолютных или относительных измерений (ABS), и др.).
Все подвижные элементы штангенрейсмасов снабжены стопорными винтами.
Опломбирование корпуса штангенрейсмасов от несанкционированного доступа не предусмотрено.
Что это такое?
В первую очередь стоит привести общие сведения об этом слесарном инструменте.
СРЕДСТВА ПОВЕРКИ
2.1. Перечень средств поверки указан в табл. 2.
Номер пункта рекомендации
Наименование образцового средства измерений или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические требования
Феррозондовый полюсоискатель типа ФП-1
Щуп по ТУ 2.034.225 толщиной, мм, 0,25; 0,30
Микроскоп инструментальный по ГОСТ 8074
Образцы шероховатости поверхности по ГОСТ 9378 с параметрами R = 0,08 мкм и R = 0,16 мкм; лупа ЛП-1-4х по ГОСТ 25706 или профилеиатр модели 295 по ТУ2.034.4;
Линейки лекальные типа ЛТ или ЛД класса точности 1 по ГОСТ 8026;
плоскопараллельные концевые меры длины класса точности 2 по ГОСТ 9038;
плоская стеклянная пластина класса точности 2 по ТУ 3.3.2123
Поверочная плита класса точности 1 или 2 по ГОСТ 10905
плоскопараллельные концевые меры длины 3 класса точности по ГОСТ 9038; или образцовые 4-го разряда по МИ 1604
плоская стеклянная пластина класса точности 2 по ТУ 3.3.2123
Механический секундомер с ценой деления шкалы 0,1 с, класса точности 1 по ГОСТ 5072
Описание
Штангенрейсмасы состоят из основания с закрепленной на нем вертикальной направляющей (штангой), по которой перемещается рамка с отсчетным устройством. Рамка с отсчетным устройством снабжена измерительной (или разметочной) ножкой и свободно перемещается по штанге.
Штангенрейсмасы изготавливаются следующих исполнений:
ШР — с отсчетом по нониусу;
ШРК — с отсчетным устройством с круговой шкалой;
ШРЦ — с электронным цифровым отсчетным устройством.
Принцип действия штангенрейсмасов механический.
Отсчет размеров штангенрейсмаса ШР производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Отсчет размеров штангенрейсмаса ШРЦ производится непосредственно считыванием показаний на жидкокристаллическом экране цифрового отсчетного устройства, расположенного на рамке штангенрейсмаса. Рядом с жидкокристаллическим экраном находятся кнопки включения/выключения электронного цифрового отсчетного устройства (OFF/ON), установки нуля (ZERO), выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штанген-рейсмаса ШРЦ осуществляется от встроенного источника питания.
Отсчет размеров штангенрейсмаса ШРК производится по шкале штанги и круговой шкале отсчетного устройства.
Штангенрейсмасы имеют устройство для зажима рамки, обеспечивающее ее стопорение в любом положении в пределах диапазона измерений. Конструкция рамки и крепления ножки могут быть изменены без влияния на функциональные характеристики.
Штангенрейсмасы исполнения ШР с отсчетом по нониусу 0,05 и 0,1 мм и диапазоном измерения от 0 до 250 мм, от 40 до 400 мм, от 60 до 630 мм, от 100 до 1000мм, от 600 до 1600мм, от 1500 до 2500 мм изготавливаются по ГОСТ 164-90. Остальные штангенрейсмасы изготавливаются по техническим условиям ТУ 3933-015-74229882-2013.
Внешний вид штангенрейсмасов ШР, ШРЦ, ШРК представлен на рисунках 1, 2, 3.
а) штангенрейсмас с разметочной ножкой б) штангенрейсмас с измерительной ножкой
