Изготовление плоских изделий криволинейной формы

Презентации к учебнику по Технологии. Технический труд для 7 класса, программа: Казакевич В.М., Молева Г.А., Афонин И.В. / Под ред. Казакевича В.М.

Просмотр содержимого документа
«Изготовление плоских изделий криволинейной формы»

«Изготовление плоских изделий криволинейной формы»

Лобзик – инструмент для выпиливания изделий из древесины и фанеры.

Лобзик представляет собой металлическую рамку, на концах которой имеются винтовые зажимы с гайками для крепления пилки – узкой тонкой металлической полоски с мелкими зубьями.

Перед выпиливанием лобзик надо наладить, т. е. подготовить к работе. Сначала пилку закрепляют в рамке нижним зажимным винтом так, чтобы зубья были направлены остриями к ручке. Затем слегка сжимают рамку и закрепляют пилку верхним зажимным винтом.

Пилку в лобзике закрепляют

с наклоном зубьев в сторону ручки.

Положение пилки в лобзике

Пилку в лобзике закрепляют

сначала в нижнем, а затем в верхнем зажиме.

Крепление пилки в лобзике

Пилка в лобзик вставляется зубьями вниз. Она должна быть натянута туго.

Для выпиливания лобзиком применяют

выпиловочный столик, который крепят

в крышке верстака струбциной.

1 – ласточкин хвост; 2 – струбцина

Рабочие позы при выпиливании

Рабочая поза при выпиливании

Рабочая поза при выпиливании следующая:

-сесть нужно так, чтобы правое плечо было напротив выпиловочного столика, а заготовка находилась на уровне груди.

Движение лобзика при работе

Движение лобзика с легким нажимом сверху вниз без перекосов пилки. Выпиливают на выпиловочном столике.

а – в круглом отверстии; б – в вырезе столика

Прием работы лобзиком

Лобзик надо перемещать плавно и без перекосов, так как пилка легко ломается. В местах поворота линий рисунка заготовку надо медленно поворачивать, не прекращая вертикального движения лобзика. Через каждые 3. 5 минут работы следует делать небольшой перерыв, чтобы пилка остывала.

Сначала выпиливают фигуру по внутреннему контуру, а затем — по внешнему, чтобы удобнее было держать заготовку. При выпиливании по внутреннему контуру рядом с разметочной линией шилом прокалывают отверстие. Затем в него вставляют пилку и закрепляют ее в рамке. Пиление по внешнему контуру начинают от края фанеры и постепенно переходят на линию разметки.

Выпиливание острых углов:

а – внутренних, б – внешних.

Выпиливание: а – по внутреннему контуру;

б – по внешнему контуру.

Правила безопасной работы при выпиливании

Инструменты и материал

Для работы необходимо:

• Перенести на фанеру с помощью копировальной бумаги контур выбранного предмета.

• Рассмотреть разметку, в местах поворота пилки сделать проколы шилом или высверлить отверстия.

• Подготовить выпиловочный столик и закрепить пилку в лобзике.

• Выпилить контур изделия.

• Зачистить изделие шлифовальной шкуркой.

Варианты контуров салфетниц

Варианты контуров рамок для фотографий

Варианты контуров подставок под чашку

Динамическая игрушка «Белки»

Динамическая игрушка «Заготовка дров на зиму»

Подставка для кухонных ножей

Подставка под горячее блюдо

Найти в Интернете информацию об электрических лобзиках,

ознакомиться с принципом их работы и письменно подготовить сообщение.

Источник

Способ сверления отверстий в деталях с криволинейной поверхностью

Изобретение относится к обработке металлов резанием, сверлению отверстий для заклепочных соединений при сборке панелей агрегатов самолета. Способ заключается в том, что детали и инструменту сообщают перемещение друг относительно друга с обеспечением установки оси инструмента по нормали к поверхности детали в центре обрабатываемого отверстия, затем инструменту сообщают вращательное движение вокруг собственной оси и движение подачи вдоль нее. Для обеспечения возможности сверления отверстий в поверхностях двойной кривизны при установке инструменту сообщают повороты относительно двух дополнительных осей, расположенных под острыми углами относительно друг друга и относительно оси инструмента, а все оси располагают с пересечением в центре обрабатываемого отверстия на поверхности детали. 1 ил.

Изобретение относится к обработке металлов резанием и используется, преимущественно, при сверлении отверстий для заклепочных соединений при сборке панелей агрегатов планера самолета.

Известен способ сверления отверстий в панелях (Технология самолетостроения./Под ред. А. Л. Абибова. М.: Машиностроение, 1970, с. 370), в котором при сверлении отверстий в продольных швах в панелях одинарной кривизны панель фиксируется в неподвижном состоянии, а головка СЗА-2 и прижим перемещаются вдоль шва и устанавливаются в требуемое положение автоматически. При сверлении отверстий в поперечных швах головка и прижим фиксируются в неподвижном состоянии, а панель поворачивается на требуемый угол. Недостатком способа является ограниченность технологических возможностей, т.е. невозможность применения известного способа для сверления отверстий в поверхностях двойной кривизны.

Прототипом предлагаемого изобретения является способ сверления отверстий в полых крупногабаритных деталях конической формы (а.с. 1013125, МПК В 23 В 35/00, 1983 г.). При осуществлении этого способа детали (инструменту) сообщают осевое перемещение и поворачивают деталь на величину рассчитываемого окружного шага, причем деталь устанавливают на двух разноразмерных роликах, расположенных на оси, перпендикулярной к оси инструмента, а затем деталь разворачивают так, чтобы образующая конуса была параллельна указанной оси роликов. Недостатком способа является ограниченность технологических возможностей его применения. Использование данного способа позволяет сверлить отверстия по нормали к криволинейной поверхности с прямолинейной образующей типа цилиндроида или конусоида и не позволяет сверлить отверстия в поверхностях двойной кривизны.

Задачей изобретения является обеспечение возможности сверления отверстий в поверхностях двойной кривизны.

Для достижения указанного технического результата в предлагаемом способе сверления отверстий, включающем перемещение детали и инструмента относительно друг друга с обеспечением установки оси инструмента по нормали к криволинейной поверхности в центре обрабатываемого отверстия, сообщения инструменту вращательного движения вокруг собственной оси и движение вдоль нее, дополнительно установку инструмента осуществляют определенным образом. Инструмент устанавливают на необходимый угол в пространстве с помощью программно-управляемых направляющих втулок, что обеспечивает сверление отверстий по нормали к любой криволинейной поверхности. Отличительными признаками предложенного способа является то, что инструменту сообщают повороты относительно двух дополнительных осей, расположенных под острыми углами относительно друг друга и относительно оси инструмента, все оси располагают с пересечением в центре обрабатываемого отверстия на поверхности детали.

Сущность изобретения поясняется конструктивно-технологической схемой устройства, предназначенного для обеспечения предлагаемого способа.

Таким образом, использование предлагаемого изобретения позволяет в сравнении с прототипом получать качественные отверстия в криволинейных поверхностях не только конической формы, но и в поверхностях двойной кривизны. Преимуществом предлагаемого способа является также и то, что существенно упрощаются расчеты программ для станков за счет привязки всех осей вращения к центру обрабатываемого отверстия.

Способ сверления отверстий в деталях с криволинейной поверхностью, при котором детали и инструменту сообщают перемещение друг относительно друга с обеспечением установки оси инструмента по нормали к поверхности детали в центре обрабатываемого отверстия, затем инструменту сообщают вращательное движение вокруг собственной оси и движение подачи вдоль нее, отличающийся тем, что при установке инструменту сообщают повороты относительно двух дополнительных осей, расположенных под острыми углами относительно друг друга и относительно оси инструмента, а все оси располагают с пересечением в центре обрабатываемого отверстия на поверхности детали.

Источник

Для чего сверлят отверстия при изготовлении плоских изделий криволинейной формы

блин, размеры сам поставишь, некогда

избегайте прогулок в одиночестве в малолюдных местах;

откажитесь, по возможности, от ночных передвижений, в крайнем случае, воспользуйтесь такси;

если к вам грубо обращаются по поводу якобы допущенной ошибки или делают вас объектом насмешек, не отвечайте и не поддавайтесь на провокации;

старайтесь предвидеть и избегать неприятных ситуаций;

не останавливайте, по возможности, машины автостопом и не соглашайтесь на то, чтобы вас подвозили незнакомые люди;

никогда не показывайте деньги или драгоценности, их надо держать во внутреннем кармане, в дипломате или в другом надежном месте;

не нагружайте себя свертками и пакетами, лучше всегда иметь свободу движений на тот случай, если возникнет необходимость защищаться;

если кто-либо мешает вам передвигаться, и вы не можете освободиться, обратитесь к милиционеру, позвоните в звонок на любой входной двери;

в незнакомом городе передвигайтесь с картой, которая позволит время; по той же причине побольше обращайтесь к разным людям, когда вы ищите какой-нибудь адрес, потому что единственный ответ может быть неправильным;

не показывайте слишком ясно, что вы турист; прогуливайтесь с местной газетой под мышкой, смешивайтесь с местными жителями;

будьте внимательны к подворотням и плохо освещенным углам, стараясь по возможности их избегать;

если какой-нибудь автомобилист спрашивает совета, дайте его быстро и четко или извинитесь, что вы не знаете этого места, но не вызывайтесь сопровождать незнакомого человека;

избегайте садиться в пустой автобус, а если вам все-таки приходится делать это, садитесь ближе к водителю;

когда вы передвигаетесь в городе, всегда удобно иметь в распоряжении несколько мелких монет и билетов на городской транспорт. избегайте мест большого скопления людей: рынки, толпы, очереди и т.д. именно в толпе легко столкнуться с тем, кто крадет сумки и бумажники. сами вы этого даже не заметите из-за нехватки времени. вот еще несколько советов, которые, хотя они и очевидны, полезно не забывать:

обращайтесь в учреждения для оплаты какой-либо квитанции или для продления срока действия какого-либо документа не в час пик и не в последние дни перед окончанием срока действия документа;

Источник

Конструирование и изготовление изделий из древесины с криволинейными формами

Презентация 6 ласс.Конструирование и изготовление изделий из древесины. Учебник Глозман.

Просмотр содержимого документа
«Конструирование и изготовление изделий из древесины с криволинейными формами»

§ 11 . Конструирование и изготовление изделий из древесины с криволинейными формами

Автор учитель технологии

— это весьма общее понятие, которое означает «построение», так как слово «конструкция» в переводе с латинского означает «построение». У этого слова есть и более узкое значение, которое мы и будем использовать в дальнейшем.

Конструирование изделий из древесины обычно прохо­дит в несколько этапов.

Для оценки изделия используют несколько характери­стик: технологичность, прочность, надёжность, каче­ство, дизайн, экономичность, экологичность .

После того как изделие придумано, выбран материал и сделан его чертёж, необходимо переходить к не­посредственному изготовлению изделия из древесины.

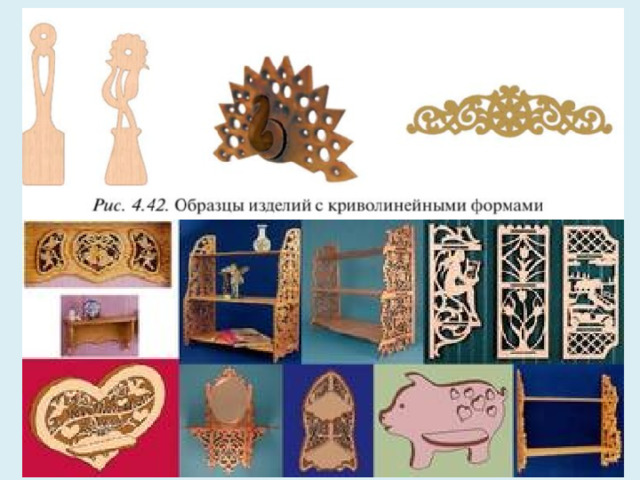

В связи с тем, что эскиз или чертёж детали с криволиней­ными формами разметить на древесине сложно, при изго­товлении таких изделий использу­ют шаблон .

Его можно сделать из

фанеры или металла.

кла­дут на заготовку и

Там, где доступ к обработке неудо­бен, например при обработке наруж­ных и внутренних контуров, используют ращпили, напильники и надфили.

Детали с криволинейными фор­мами считаются сложными изделиями. Их соединяют с по­мощью шурупов, саморезов, винтов или клея.

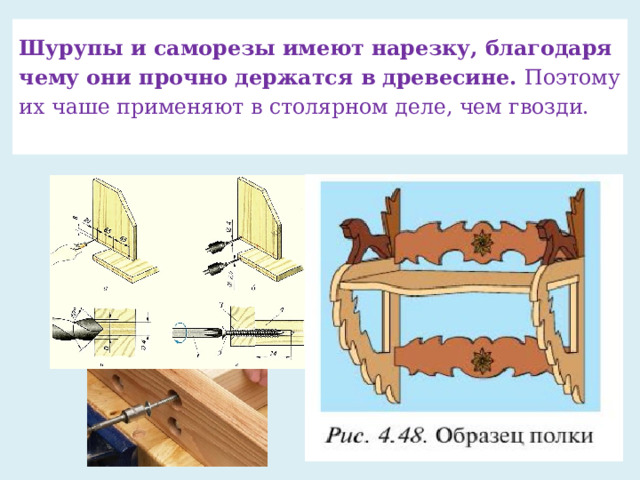

Шурупы и саморезы имеют нарезку, благодаря чему они прочно держатся в древесине. Поэтому их чаше применяют в столярном деле, чем гвозди.

Например, с помощью шуру­пов и саморезов крепят мебельную фурнитуру.

Мебельная фурнитура — вспомогательные части и детали для мебельного производства. Мебельные комплектующие могут быть изготовлены из различных конструкционных материалов — металла, пластмасс, дре­весины, стекла, керамики.

Основные понятия и термины:

2. Что такое припуск на зачистку и чистовую обработку изделия? Какими столярными инструментами его можно обработать?

3. Какие факторы вы будете учитывать при конструировании декора­тивной полки?

Источник
