Для чего у микрометрических инструментов имеется трещоточное устройство

Устройство микрометра

Содержание

1. Назначение и виды инструмента

Линейные размеры, внутренние и наружные, измеряют микрометром – прибором в виде скобы. Процедуру проводят контактным способом, ориентируясь на микрометрический винт. В результате измерений получают максимальную точность до микрометра, или микрона – так обозначают единицу длины, равную одной миллионной части метра.

Отсчет показаний в разных моделях может вестись по шкалам стебля и барабана, по шкалам стебля и барабана с нониусом (в маркировку добавляется буква Н), по шкалам стебля и барабана и электронному цифровому устройству (в маркировке присутствует буква Ц).

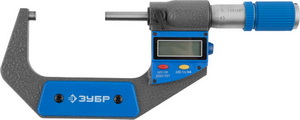

Модели выпускают нескольких типов в зависимости от назначения:

Рабочими характеристиками инструмента являются следующие: диапазон измерений, например, 0 – 25, 75 – 100, 275 – 300 мм; шаг микрометрического винта, который может быть 0,5 или 1,0 мм; предел допускаемой погрешности, который устанавливается для конкретного типа инструмента. Следует сказать также, что микрометр по ГОСТ 6507-90 должен относиться к 1-му или 2-му классу точности.

2. Устройство гладкого микрометра

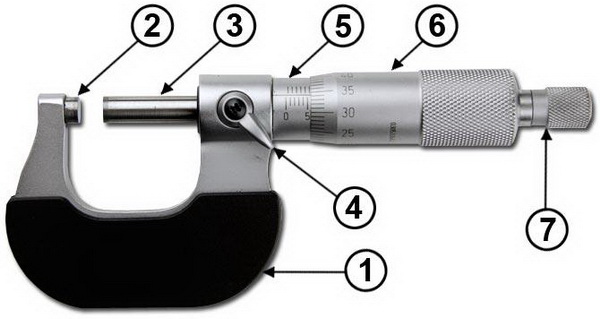

В конструкции большое значение имеет скоба (1). Ее жесткость должна исключать малейшие деформации – прямую причину ошибки измерений. Микрометрический винт (3) вкручивается в гайку внутри устройства – эта пара крепится внутри стебля (5). Стебель, в свою очередь, запрессован вовнутрь скобы вместе с пяткой (2). Принято считать, что винт не должен перемещаться внутри гайки на длину больше 25 мм. Данный параметр связан с тем, что сложно создать такой винт, у которого был бы точный шаг на еще большей длине. Это обусловливает и диапазон измерений: от 0 до 25, от 25 до 50 мм и т.д. В зависимости от модели пятка может быть впрессована в скобу или может быть сменной. Во втором случае это микрометры с диапазоном измерений 500 – 600 или 700 – 800 мм. Когда производятся измерения, деталь захватывается торцевыми поверхностями пятки и винта. В этот же момент винт фиксируется стопорным устройством (4), чтобы настроить прибор и провести измерение.

К стеблю крепится барабан (6) и корпус трещотки (7). Трещотку вращают, когда нужно сблизить пятку с винтом, чтобы зажать деталь. Если нужно совершить обратное действие и развести винт и пятку, вращение производится барабаном. В ряде моделей есть эталон, с помощью которого настраивается и проверяется инструмент.

3. Проведение измерений

Как устройство, так и работа микрометра не представляют особых сложностей. При закручивании трещотки винт начинает равномерно двигаться, вращаясь внутри гайки и прижимая деталь. Как только винт упрется в деталь, нужно прокрутить трещотку до трех щелчков, а затем зафиксировать стопор.

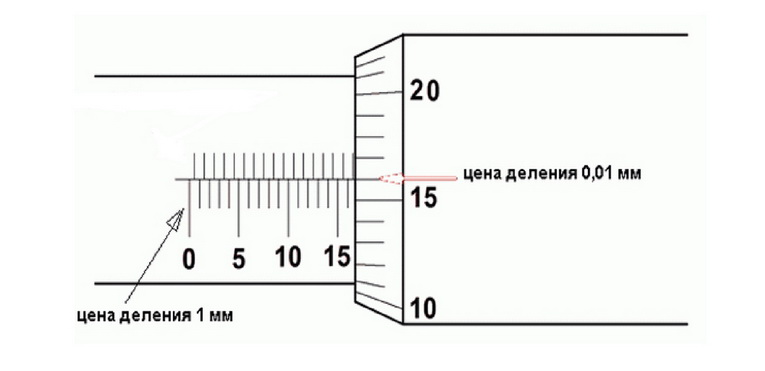

Нижняя шкала на стебле с ценой деления 1 мм нужна для учета полных оборотов. Ее называют основной. На рисунке ниже размер предполагаемой детали лежит между 16 и 17 мм.

На верхней вспомогательной шкале деления смещены на 0,5 мм вправо. Метки расположены между метками нижней шкалы для точности и удобства считывания показаний. На рисунке значение лежит на 0,5 мм правее от 16 мм.

Еще одна шкала – точная микрометрическая. Она показывает сотые доли миллиметра. В нашем случае стрелка показывает цифру 16, т.е. 0,16 мм. Остается суммировать полученные числа: целое значение на основной шкале – 16, плюс 0,5 на вспомогательной, плюс 0,16 на микрометрической. Таким образом, размер измеряемой детали – 16,66 мм.

Со временем микрометр может сбиваться, поэтому периодически его следует проверять. Если закрутить трещотку до упора и цифра 0 на барабане четко совпадет с центральной меткой на стебле, значит, инструмент точен.

Источник

С какой целью в микрометре используется трещотка

Микрометр – высокоточный прибор, предназначенный для измерения линейных величин абсолютным методом. Чтобы определить его показания, необходимо просуммировать значения шкалы стебля и барабана.

Определение показаний прибора

Указателем при отсчете по шкале 2 стебля служит торец барабана, а продольный штрих 1 является указателем для круговой шкалы 3. Пронумерованная шкала стебля показывает количество миллиметров, а его дополнительная шкала служит для подсчета половин миллиметров.

Отметим последний полностью открытый барабаном штрих миллиметровой шкалы стебля. Его значение составляет целое число миллиметров, и на рисунке он обозначен зеленым цветом. Если правее этого штриха имеется открытый штрих дополнительной шкалы (выделен голубым), нужно прибавить 0,5 мм к полученному значению.

При отсчете показаний круговой шкалы 3 в расчет берут то её значение, которое совпадает с продольным штрихом 1. Таким образом, на верхнем изображении показания прибора составляют:

Распространенной ошибкой является случай, когда неверно учитывают (или не учитывают) величину 0,5 мм. Это связано с тем, что ближайший к барабану штрих дополнительной шкалы может быть открыт частично. При необходимости проверьте себя с помощью штангенциркуля.

Порядок проведения измерений микрометром

Рабочие поверхности микрометра разводят на величину чуть большую, чем размер измеряемой детали, иначе при работе можно её поцарапать. Дело в том, что торцевые поверхности пятки и микрометрического винта имеют высокую твердость для устойчивости к истиранию.

Пятку слегка прижимают к детали и вращают микрометрический винт с помощью трещотки до соприкосновения его с измеряемой поверхностью. Трещотка служит для регулирования усилия натяга – делается обычно 3 – 5 щелчков. Положение микрометрического винта фиксируют с помощью стопорного устройства для того, чтобы не сбить показания при считывании значений со шкалы.

В процессе работы с микрометром его следует держать за скобу таким образом, чтобы была видна шкала стебля, и показания можно было снять на месте.

При измерении диаметра вала, измерительные поверхности нужно выставлять в диаметрально противоположных точках. При этом пятка прижимается к валу, а микрометрический винт, который медленно вращают трещоткой, последовательно выравнивается в двух направлениях: осевом и радиальном. После работы необходимо проверить точность инструмента с помощью эталона.

Устройство гладкого микрометра типа мк-25

Основные элементы конструкции гладкого микрометра представлены на рисунке ниже и обозначены цифрами:

Настройка микрометра и проверка его точности

Проверку нулевых показаний микрометра проводят каждый раз перед началом работы, при необходимости выполняют настройку. Ниже приведена общая последовательность действий.

Для проверки микрометров с диапазоном измерений 25 — 50 мм, 50 — 75 мм и более используют соответствующие им эталоны (концевые меры длины), точный размер которых известен. Эталон, имеющий чистую торцевую поверхность, должен быть зажат без перекосов между измерительными поверхностями прибора усилием трещотки в несколько щелчков. Полученное значение сравнивают с известным, а при необходимости выполняют настройку микрометра в следующей последовательности.

а) Фиксируют микрометрический винт при помощи стопорного устройства в положении с зажатой концевой мерой или соединенными вместе измерительными поверхностями.

б) Разъединяют барабан и микрометрический винт между собой. Для этого придерживают одной рукой барабан, а другой отворачивают корпус трещотки (достаточно полуоборота).

Также возможна конструкция прибора, в которой соединение барабана с микрометрическим винтом осуществлено с помощью винта или прижимной гайки с углублением. В этом случае воспользуйтесь ключом, идущим в комплекте.

в) Нулевой штрих барабана совмещается с продольным штрихом стебля. После этого барабан вновь соединяют с микрометрическим винтом, проводят новую проверку. Настройка повторяется при необходимости.

Большая Энциклопедия Нефти и Газа

Трещотка имеет шпиндель 5 для сверла 6 и укрепленное на шпинделе храповое колесо 7, другим концом шпиндель входит в длинную гайку с закален1 ным стальным центром. [2]

Трещотка 7 соединена с барабаном храповичком, отжимаемым пружиной, а на скошенном по окружности левом конце барабана нанесено 50 делений. Микрометрический винт имеет резьбу с шагом 0 5 мм, следовательно, за один оборот винта его конец перемещается на 0 5 мм, а при повороте барабана на одно деление винт перемещается на 0 01 мм. На поверхности стебля 5 имеются деления с осевым штрихом. [4]

Трещотка 7 соединена с барабаном храповичком, отжимаемым пружиной, а на скошенном по окружности левом конце барабана нанесено 50 делений. [5]

Трещотка исключает необходимость снимать и надевать головку ключа на болт или гайку после каждого поворота. [7]

Трещотка применяется для сверления вручную отверстий больших диаметров до 30 мм, а также при обработке деталей в неудобных местах, когда нельзя применять сверлильный станок, электрическую или пневматическую сверлильную машинку. [8]

Трещотка применяется для сверления отверстий в металле вручную. Она состоит из шпинделя с патроном, в который вставляется сверло, и рукоятки с собачкой и храповым колесом. J помощью специальной скобы трещотку закрепляют на детали, в намеченный центр вставляют сверло и, поворачивая рукоятку вправо и влево, просверливают отверстие. [10]

Трещотка в микрометре служит для создания постоянного измерительного усилия в процессе измерения микрометром. [11]

Трещотка применяется для сверления вручную отверстий больших диаметров до 30 мм, а также при обработке деталей в неудобных местах, когда нельзя применять сверлильный станок, электрическую или пневматическую сверлильную машинку. [12]

Трещотка применяется для сверления вручную отверстий больших диаметров до 30 мм, а также при обработке деталей в неудобных местах, когда нельзя применять сверлильный станок, электрическую или пневматическую сверлильную машинку. [13]

Трещотка соединена с винтом так, что при увеличении измерительного усилия свыше ЮН ( 900 гс) она не вращает винт, а проворачивается. [14]

Микрометрические инструменты

Микрометрические инструменты широко применяют для конт­роля наружных и внутренних размеров, глубин пазов и отверстий.

Измерение микрометрическими инструментами осуществляется методами непосредственной оценки, т.е. результаты измерений непосредственно считываются со шкалы инструмента. Принцип действия этих инструментов основан на использовании пары винт-гайка, преобразующей вращательное движение винта в поступа­тельное движение его торца (пятки).

К группе микрометрических инструментов относятся микромет­ры для измерения наружных размеров, микрометрические нутро­меры для измерения диаметров отверстий и ширины пазов, микро­метрические глубиномеры для измерения глубины отверстий и па­зов и высоты уступов.

Микрометрические инструменты независимо от их конструкции состоят из корпуса и микрометрической головки, являющейся ос­новной частью микрометрических инструментов. В зависимости от пределов измеряемых размеров микрометрические головки могут иметь различную конструкцию.

На рисунке 15,а показана микрометрическая головка, которую ус­танавливают на микрометрические инструменты с верхним пределом измерения до 100 мм. Микрометрический винт 1 проходит че­рез гладкое направляющее отверстие стебля 2 и ввинчивается в раз­резную микрогайку 4. Микрогайку 4, имеющую три радиальных прореза, стягивают гайкой 5. Регулирование среднего диаметра резьбы микрогайки 4 для устранения зазора в винтовой паре осуществляют гайкой 5.

На микрометрическом винте 7 при помощи накидного колпачка 6 закреплен барабан 3. Палец 9, помещенный в глухое отверстие колпачка, прижимается пружиной 10 к зубча­той поверхности трещотки 7. Трещотка крепится на колпачке при помощи винта 8. При вращении трещотка передает микровинту через палец вращательный момент, обеспечивающий измеритель­ное усилие 5-9 Н. Если измерительное усилие больше, то трещот­ка проворачивается с характерными щелчками. Винт 12 ввинчива­ется во втулку 77 и фиксирует микровинт в требуемом положении.

а – с верхним пределом измерений до 100 мм: 1 – микрометрический винт; 2 – стебель; 3 – барабан; 4 – микрогайка; 5 – гайка стяжная; 6 – колпачок накидной; 7 – трещотка; 8 – винт крепления трещотки; 9 – палец; 10 – пружина; 11 — втулка; 12 – винт; б – с верхним пределом измерений свыше 100 мм: 1 — микрометрический винт; 2 – гайка стопорная; 3 втулка разрезная; 4 – барабан; 5 — колпачок установочный; 6 – палец; 7 – трещотка

Рисунок 15 – Микрометрические головки

Микрометрические головки для микрометрических инструмен­тов с пределами измерений свыше 100 мм имеют несколько иное устройство (рисунок 15, б). Микровинт 7 стопорится гайкой 2, кото­рая зажимает разрезную втулку 3. Барабан 4 закрепляется устано­вочным колпачком 5 на конусной поверхности микровинта. Палец 6 прижимается к торцевой зубчатой поверхности трещотки 7.

Показания со шкалы микрометра считывают следующим обра­зом (рисунок 16):

• по основной шкале, расположенной на стебле микрометриче­ской головки, считывает целые миллиметры и половины милли­метров, размер определяют по штриху основной шкалы, видному из-под скоса барабана;

• по круговой шкале барабана определяют сотые доли милли­метра по штриху шкалы барабана, совпадающему с продольным штрихом основной шкалы;

• к показаниям, считанным по основной шкале, прибавляют по­казания, считанные со шкалы барабана. Полученная сумма и бу­дет являться размером проверяемой детали.

Рисунок 16 – Отсчет показаний по шкале микрометра

Микрометрические инструменты основаны на применении мик­рометрических винтовых пар. Их конструкции весьма разнообраз­ны. Рассмотрим только микрометры общего применения.

Гладкие микрометры МК с пределом измерений 25 мм предна­значены для измерения наружных размеров деталей (рисунок 17, а). К основным деталям и узлам гладкого микрометра относятся ско­ба 7, пятка 2, микровинт 4, стопор 5 винта, стебель 6, барабан 7 и трещотка 8.

а – устройство: 1 – скоба; 2 – пятка; 3 – установочная мера; 4 – микровинт; 5 – стопор; 6 – стебель; 7 – барабан; 8 – трещотка; б – сменная пятка: 1, 2 – гайка; 3 – пятка; в – регулируемая пятка: 1 – фиксатор, 2 – пятка

Рисунок 17 – Гладкий микрометр МК

При измерениях изделия помещают без перекоса между пяткой и микровинтом. Вращая барабан за трещотку до тех пор, пока она не начнет проворачиваться, плотно прижимают измерительные поверхности к поверхностям детали.

Пределы измерения микрометров зависят от размера скобы и со­ставляют 0-25; 25-50; 275-300; 300-400; 400-500; 500-600 мм. Микрометры для размеров более 300 мм оснащены смен­ными (рисунок 17, б) или регулируемыми (рисунок 17, в) пятками, обес­печивающими диапазон измерений 100 мм. Регулируемые пятки 2 крепятся в заданном положении фиксаторами 7 (рисунок 17, в), а сменные пятки 3 — гайками 7 и 2 (рисунок 17, б). Перед измерени­ями микрометры устанавливают в исходное (нулевое) положение, при котором пятка и микровинт прижаты друг к другу или к по­верхности установочных мер 3 (рисунок 17, а) под действием силы, ограниченной трещоткой.

При измерении микрометром необходимо придерживаться сле­дующих основных правил:

• убедиться в правильности выбора микрометра в зависимости от размера детали (пределы измерения указаны на скобе микро­метра);

• проверить плавность вращения микрометрического винта;

• убедиться в точности установки микрометра на ноль (при пол­ном, без просвета, соприкосновении пятки скобы и торца микро­метрического винта нулевые штрихи на стебле и конической части барабана должны совпадать, при этом прощелкивает механизм трещотки);

• при измерении прочно удерживать микрометр за скобу, плот­но, без перекосов, сопрягая измерительные поверхности микрометpa с поверхностями детали, размер между которыми измеряется, вращать микрометрический винт до прощелкивания механизма трещотки.

Основанием микрометрического глубиномера (рисунок 18) явля­ется поперечина 7, в которую запрессован стебель 4 с основной шка­лой и гайкой микрометрического винта. В гайку ввинчивается микрометрический винт, на котором установлен барабан. Враще­ние винта осуществляется при помощи трещотки или фрикцион­ной передачи (передачи вращательного движения за счет трения двух сопрягаемых поверхностей), которая проворачивается вхо­лостую, когда измерительное усилие достигает определенной ве­личины.

6 – сменный стержень;

7 – проверяемая деталь

Рисунок 18 – Микрометрический глубиномер

При вращении барабана 2 при помощи трещотки 3 вместе с ним вращается и микрометрический винт, ввинчиваясь в микрометри­ческую гайку. В торце микровинта выполнено отверстие, в кото­рое вставляют сменные измерительные стержни 6. Микрометри­ческие глубиномеры обеспечивают диапазоны измерений 0-25; 25-50; 50-75; 75-100. Изменение диапазона измерений микро­метрического глубиномера осуществляется за счет замены сменных стержней 6.

Измерения микрометрическим глубиномером необходимо вы­полнять в следующей последовательности:

• установить в отверстие микрометрического винта измеритель­ный стержень, длина которого должна соответствовать глубине от­верстия;

• установить микрометрический глубиномер на ноль;

• установить основание поперечины на базовую поверхность, относительно которой будут произ­водиться измерения, и слегка прите­реть;

• вращая микрометрический винт, переместить измерительный стержень вниз до упора;

• зафиксировать положение микро­метрического винта при помощи сто­порного винта 5 и считать размер.

Микрометрический нутромер (рисунок 19) состоит из двух основ­ных частей — микрометрической головки (рисунок 19, а) и удлините­ля (рисунок 19, б).

Микрометрическая головка была подробно опи­сана ранее.

Микрометрические нутромеры выпускают в виде набора мик­рометрических головок с наконечниками и комплектом удлините­лей. Установка микрометрического нутромера на ноль осуществ­ляется с помощью специальной мини-скобы, входящей в комплект нутромера (рисунок 19, в).

Пределы измерений при использовании микрометрических го­ловок без удлинителей составляют 50-63 и 75-88 мм, а с удли­нителями — 50-75; 75-175; 75-600 мм.

При измерении нутромером необходимо:

• вводить микрометрический нутромер в отверстие так, чтобы его ось находилась в диаметральной плоскости этого отверстия и была перпендикулярна к его стенкам;

• извлекать нутромер из отверстия только при застопоренном положении микрометрического винта.

а – микрометрическая головка;

Рисунок 19 – Микрометрический нутромер

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Студент — человек, постоянно откладывающий неизбежность. 10471 — | 7304 — или читать все.

188.64.173.93 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Как правильно пользоваться микрометрами?

Время от времени каждый домашний мастер сталкивается с необходимостью проведения точных измерений миниатюрных различных деталей. И в такой ситуации добиться высокого класса точности обычной линейкой или штангенциркулем не удастся. Для проведения точных замеров используется специальный микрометр – универсальное устройство, позволяющее определять размеры деталей с точностью до двухтысячных миллиметра.

В зависимости от особенностей исполнения таких измерительных инструментов они делятся на приборы механического и электронного типа. В быту обычно используется механический микрометрический винт с особенностями использования и конструкции которого, мы и попытаемся разобраться максимально подробно.

Конструктивное устройство микрометра

Гладкий микрометр, который чаще всего используется в быту, состоит из следующих конструктивных элементов:

Чтобы не допустить возможность повреждения измеряемых изделий, особенно если они имеют резьбу, при большом усилии в процессе затягивания винта используют специальную трещотку.

Как пользоваться микрометрами?

Рабочие части измерительного прибора разводятся на расстояние, немного большое размеров измеряемого предмета. В противном случае на детали могут оставаться глубокие царапины. В первую очередь — это обусловлено тем, что в изготовлении торцевых частей пятки и микрометрического винта используются материалы с повышенной степенью твёрдости с целью недопущения преждевременного истирания.

Пятка чуть-чуть прижимается к поверхности детали и выполняется вращение микрометрического винта при помощи специальной трещотки до момента его соприкосновения с поверхностью измеряемого предмета. Трещотку используют с целью контроля усилий натяжения – обычно выполняется зажим винта до 2–4 щелчков трещотки. Микрометрический винт фиксируется при помощи стопорного механизма, для того чтобы не произошло изменений показаний, во время считывания данных, полученных на шкале.

Во время использования микрометра он должен удерживаться за скобу таким образом, чтобы шкала на стебле была хорошо видна и снятие замеров ничем не затруднялось.

В процессе измерения круглых заготовок, поверхности прибора должны располагаться в диаметрально противоположных частях детали. При этом, с одной стороны, прижимают пятку, а вращение трещотки микрометрического винта происходит с постоянным контролем и выравниванием прибора в нескольких направлениях – осевое и радиальное. После измерений нужно выполнить проверку инструмента по эталону.

Для вычисления размеров измеряемой детали складывают показания снятые с каждой шкалы: двух разметок на стебле и одной барабанном механизме. Верхняя часть шкалы на стебле предназначена для получения данных в мм. В свою очередь, нижняя шкала, предназначена для снятия половины миллиметра, при этом в случае её смещения в правую сторону к основному значению добавляют 0,5 мм. Ну и в заключение добавляются данные снятые со шкалы на барабане. Одна метка шкалы на барабанном механизме соответствует показанию в 0,01 мм.

Контроль точности и настроек прибора

Проверка нулевого показания любого измерительного прибора, в том числе и микрометра, должна выполняться каждый раз перед проведением любых измерений, и в случае обнаружения погрешности производится настройка. Процесс настройки микрометра состоит из следующих мероприятий:

С целью проверки микрометра, диапазон измерений которого колеблется от 25 до 75 мм и больше используется соответствующий для него эталон с точным фиксированным размером. Эталон, очищенный от любых видов загрязнений, зажимается между рабочими поверхностями прибора без перекоса с небольшим усилием в пару щелчков трещотки. Полученные данные сравниваются с установленными параметрами и в случае обнаружения погрешности выполняется настройка измерительного инструмента.

Выставление нуля микрометра

С целью настройки нулевых показаний выполняется фиксация микрометрического винта с помощью стопорного механизма таким образом, чтобы концевая мера находилась в зажатом положении, а измерительные поверхности были соединены.

Отсоединяется барабанный механизм от микрометрического винта. С этой целью одной рукой придерживают барабан, а другой отвинчивается трещотка приблизительно на пол-оборота. Существуют приборы, в которых микрометрический винт соединяется с барабаном, гайкой или винтом, тогда для их разъединения используют соответствующий инструмент – ключ, поставляемый в комплекте.

Нулевая метка на барабане сопоставляется с продольной меткой на стебле. Затем выполняется подсоединение микрометрического винта с барабанным механизмом и проводится повторная проверка. При необходимости процедура повторяется.

Как видно, разобраться, как пользоваться микрометрами, не так и сложно. Главное, не допускать перекосов при зажатии измеряемой детали и постоянно проверять прибор на правильность показаний с помощью эталона, и тогда все замеры будут проведены быстро, легко, а, главное, без погрешностей.
