Чертёж
Чертёж — документ, содержащий контурное изображение изделия и другие данные, необходимые как для изготовления, контроля и идентификации изделия, так и для операций с самим документом.
Чертёж — один из видов конструкторских документов [1] и, с другой стороны, — один из видов графической модели изделия.
Основные требования к выполнению чертежей изложены в ГОСТ 2.109-73. [2]
Содержание
Форматы листа
Международный стандарт размеров листов, ISO 216 (ГОСТ 2.301-68 [3] ), построен на основе немецкого стандарта размеров листов DIN 476. В стандарте ISO отношение ширины к длине листов различных форматов одинаково, и составляет
, Или примерно 1:1,4142. Базовым форматом листа является A0, площадь которого равна 1 м². Каждый из следующих форматов листов A1, A2, A3 и т. д., имеет вдвое меньшую площадь, чем предыдущий. Эти форматы по ГОСТ 2.302-68 имеют название «основные форматы».
Основной формат — формат конструкторского документа, которому отдают предпочтение, размеры сторон которого составляют 1189×841 мм (A0) или полученный последовательным делением его на две равные части параллельно меньшей стороны до формата 297×210 мм (A4).
Дополнительный формат — формат конструкторского документа, который образуют увеличением меньшей стороны любого основного формата на величину, кратную её размеру. [3]
Масштабы
Изображение предмета на чертеже может быть выполнено в натуральную величину, уменьшенным или увеличенным. Отношение всех линейных размеров изображения предмета на чертеже к их натуральной величине называется масштабом.
ГОСТ 2.302-68 устанавливает следующий ряд масштабов изображений на чертежах:
Линии
Основными элементами любого чертежа являются линии. В зависимости от их назначения они имеют соответствующие тип и толщину. Изображение предметов на чертеже является сочетанием различных типов линий.
Типы линий, их назначение и толщина установлены ГОСТ 2.303-68 (ISO 128). Сплошная толстая основная линия принята за исходную. Толщина её S должна выбираться в пределах от 0,5 до 1,4 мм. Она выбирается в зависимости от величины и сложности изображения, формата листа и назначения чертежа. Исходя из толщины сплошной толстой основной линии выбирают толщину других линий при условии, что для каждого типа линий в пределах одного чертежа на всех изображениях она будет одинаковой.
Виды, толщины и назначения линий по ГОСТ 2.303-68:
Сплошная тонкая с изломом
Штрих-пунктирная с двумя точками тонкая
Черчение
Когда изображают предметы приёмами черчения, не полагаются на один глазомер и верность руки, а пользуются разными вспомогательными инструментами. Зато от чертежа требуется точное воспроизведение размеров предмета, в определённом масштабе, вследствие чего перспективное изображение употребляется весьма редко (так как оно искажает размеры частей) и заменяется проекциями, по правилам начертательной геометрии. С развитием применений графической статики при помощи черчения стали легко и быстро решать множество численных задач, встречающихся при проектировании сооружений и машин и требующих сложных алгебраических выкладок.
Под именем «геометрическое черчение» подразумевают особый подготовительный предмет программы начальных технических училищ: чтобы приступить к изучению искусства черчения ученикам показывают приёмы употребления чертёжных инструментов и заставляют решать на бумаге разные геометрические задачи. Начиная с действительно нужных, как проведение параллельных и перпендикулярных прямых, деления прямых и углов на равные части, построения фигур в разных масштабах, доходят до решения довольно сложных частных задач и построения разных плоских кривых и правильных узоров, выбранных лишь с целью «набить руку» и достигнуть некоторой степени геометрического «развития». Затем уже переходят к «проекционному черчению»: практическому изучению начертательной геометрии и разных систем проекций, на ней основанных. Эти научные основы черчения разрабатываются дальше сообразно специальностям, требующим разнообразных результатов, достигаемых особыми приёмами и навыками. Черчение географических и топографических карт, ситуационных и межевых планов требует соблюдения большой точности в размерах и раскрашивания условными красками и приёмами. Архитектурное черчение пользуется другими условными обозначениями и приёмами, но тоже требует точного соблюдения размеров, так как их определяют при пользовании планом непосредственным измерением при помощи циркуля и масштаба. В заводских чертежах, даваемых в руки рабочим-исполнителям, большей частью допускается более грубое исполнение, потому что главные размеры обыкновенно надписываются, а самые чертежи часто исполняются в натуральную величину.
В старину было принято тщательно отделывать все инженерные, архитектурные и машиностроительные чертежи: вычерчивать тонкими линиями, тщательно раскрашивать и даже оттенять округлые поверхности размыванием туши.
В архитектуре

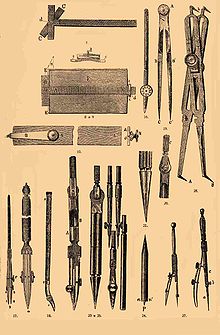

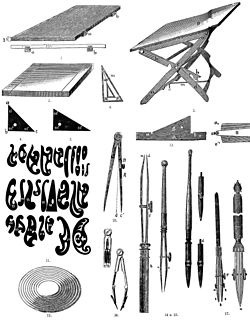

Чертёжные инструменты
Некоторые современные инструменты:
Для проведения прямых служат чертёжные линейки, угольники и рейсшины или винкели; успех работы зависит от правильности, исправности и целесообразного устройства этих приспособлений. Лучшим материалом служит прямослойное грушевое дерево, но немногие мастера умеют так его выбирать и обрабатывать, чтобы оно впоследствии не изменяло своей формы. Лучшие линейки получаются из Парижа, с клеймами H. Oliverau, Hudelo и E. S. с изображением циркуля, треугольника и транспортира; немецкие изделия не уступают этим в тщательности отделки, но скоро искривляются при работе. Толщина должна быть около 2 мм; направляет собственно верхнее ребро, так как черту всегда проводят немного отступив от линейки; поэтому при очень толстой линейке черта легко выходит волнистой вследствие небольших изменений наклона карандаша, а при очень тонкой тушь легко может пристать к дереву и произвести кляксу. Угольники делают вырезанными из дощечки, а очень большие в виде рамки. Вследствие усыхания дерева, гипотенуза треугольников, вырезанных из сплошной доски, не может сохранить своей первоначальной прямизны, и поэтому надёжнее пользоваться одними катетами, когда это возможно. Используются углы в 45, 60 и 30°, но обычно острые углы делают наугад. Медные вставки не приносят никакой пользы, так как не прочны. О правильности линейки можно судить глазом, визируя против света вдоль её ребра; ещё точнее можно проверить три линейки: они не должны пропускать света, когда их накладывают рёбрами попарно, одна на другую. Совпадение же рёбер только двух линеек может произойти, если они представляют выпуклую и вогнутую дугу одного и того же круга. Маленькие неточности линеек можно исправлять, притирая ребро на листе мелкой стеклянной бумаги, положенном на плоскую доску, а грубые выбоины сострагивают хорошим фуганком, очень остро выточенным, удобнее всего на «стусле». Для проведения параллельных линий приходится заставлять угольник скользить по неподвижной линейке, удобнее для этого «рейсшина»: её поперечная часть толще продольной и скользит по краю чертёжной доски. Обыкновенно приходится проводить много горизонтальных и вертикальных линий; если кромки доски аккуратно под прямым углом, можно ими пользоваться при неподвижной поперечной части рейсшины; для наклонных, половину этой части можно поворачивать и закреплять винтом. На фиг. 8 таблицы представлена доска F с рейсшиной АА’, которой поперечная часть B скользит по фальцу в кромке ЕЕ доски, в то время как на правую кромку опирается пружина cc хомутика d. Такое приспособление особенно удобно для Ч. на сильно наклонной доске; для вертикальных линий ставят угольник u (изображённый пунктиром на фиг. 8). Из этой фигуры ясно, что поперечина B должна быть заподлицо с поверхностью доски, а линейка АА’ выше, иначе нельзя будет подводить угольник близко к левому краю в удобном для черчения положении. Существует много конструкций, позволяющих изменять угол винкеля на желаемое число градусов, исправлять его положение микрометрическим винтом и т. п. Почти все это оказалось неудобным или непрочным. При вычерчивании зубчатых колёс и т. п. фигур приходится проводить много прямых, сходящихся в одной точке: можно просто вколоть в это место булавку, такой же толщины, как острие карандаша, и прикладывать к ней один конец линейки; удобнее «эксцентрическая линейка» АА. У одного конца поворачивается и закрепляется винтом N медный рычажок B, снабжённый иглой O, которую можно отвернуть сколько угодно и заставить край линейки направиться через центр или проходить на определённом расстоянии от него.
Криволинейные линейки называются лекалами; их обыкновенно вырезывают из грушевого дерева и придают очень фантастические формы, причём, однако, в одном лекале соединяют обыкновенно части однородных геометрически кривых. Изготовляют и систематические подборы для употребительных кривых, например для параболы. Лекалами пользуются для Ч. кривых по точкам. Когда кривизна плавная, можно изогнуть упругую стальную полоску так, чтобы она проходила через заданные точки и обвести по её краю; для успеха полоску приходится придерживать помощнику или прижимать особыми грузами. Для дуг круга очень большого радиуса существуют особые механизмы Чебышева и князя Гагарина, изгибающие упругую полосу по заданному радиусу. Опытный чертёжник очень скоро делает штриховку параллельными линиями, передвигая угольник по рейсшине от руки, не нуждаясь для этого в особых приспособлениях, которые существуют в большом числе. Самое простое изображено на фиг. 13 таблицы: угольник B может скользить по вырезу ab линейки A. Придвинув его к a, проводят черту, придвинув к b, проводят вторую; затем, придержав B, передвигают A вправо, и повторяют прежнее. Многие изобретатели старались с большим или меньшим успехом сделать расстояния между штрихами переменными. Кроме дерева, угольники делают из рогового каучука и из целлулоида. Каучук менее изменчив, чем дерево, он коробится лишь от довольно сильного нагревания, но он чёрен, грязи и пятен от туши на нём не видно, и поэтому он легко грязнит бумагу. Целлулоид, может быть, окажется удобен, так как в последние годы ему успели придать большую прочность и меньшую возгораемость. Металлические линейки слишком тяжелы, а медные к тому ещё сами марают бумагу; стальные употребляются только для обрезки готовых чертежей.
Главным орудием чертёжника служит чертёжное перо или «рейсфедер». Он состоит из двух пружинящих створок aa, винта с и ручки b, между створками жидкая тушь держится вследствие капиллярности; если обе створки хорошо прилегают к бумаге, то тушь пристаёт к ней между ними, черта выходит резко ограниченная. Новейший тип, изготовляемый Керном и Гизи в Швейцарии, а также Герлахом в Варшаве, короче и крепче, чтобы устранить суживание щели от надавливания на линейку; он вытачивается из одного куска, снабжается продольным прорезом и винтом a для укрепления в ручке. Для тонких линий концы закругляют острее, а для толстых — тупее, чтобы между широкими створками держалось побольше чернил. В старину делали одну створку на шарнире, чтобы удобнее чистить, но шарнир очень скоро расшатывается, а вычистить и так не трудно бумажкой, смочив рейсфедер в воде. Линии толще 1 мм трудно провести сразу, обыкновенно проводят много лишь тонких линий. Поэтому для хорошего рейсфедера нужны следующие качества: обе его створки должны прикасаться одновременно к бумаге; когда черта проводится на удобном расстоянии от линейки, края створок должны быть гладки и тонки, но не резать бумаги. К ширине щели прибавляется и ширина прикасающихся краёв створок, так что для тонкой черты они должны быть тонки, но не остры. Щель между створками клинообразна, а сбоку они заточены округло, значит, черта будет выходить тоньше, когда рейсфедер держат вертикально, и тем шире, чем он наклоннее. Но по устройству руки человеческой наклон этот сам собой меняется, когда ведут длинную черту, и чертёжнику надо много навыка, чтобы избежать этого недостатка. Поэтому самые кончики должны быть изнутри немного отогнуты, чтобы при обычной ширине черты их внутренние поверхности были близки к параллельности. Несознательное соблюдение этого условия и делает то, что иной рейсфедер работает лучше других. От употребления рейсфедеры скоро тупятся, но чертёжник легко может исправлять их сам; для литографов концы створок закаливают, в таком случае их надо притачивать на бруске, а обыкновенным, мягким можно возвратить прежнюю форму мелким напилком. Сначала, свинтив створки до взаимного прикосновения, кончики обтачивают с боков, не обращая внимания на то, что края становятся толще. Сделав это, рейсфедер раскрывают на обычную ширину и удостоверяются, что обе створки прикасаются, когда черта проводится на удобном расстоянии от линейки. После этого можно восстановить параллелизм внутренних поверхностей створок у самого конца для наибольшего их сближения и тщательно их сгладить наждачной бумагой. Если при этом слишком округлятся края с внутренней стороны, их следует снова подточить по бокам. Тогда надо внимательно подточить створки снаружи, пока их кромки не станут почти остры. Чтобы они не резали бумагу, надо взять кусочек самой мелкой наждачной бумаги, положить его на довольно мягкую подкладку, например на толстую пропускную бумагу, и провести по ней раскрытым рейсфедером раза два, намеренно много меняя его наклон по ту и другую сторону вертикальной линии. Неровности краёв сгладятся, и рейсфедер станет чертить чисто и мягко. Если он ещё режет бумагу, надо повторить приём, но осторожно, а то внутренние края слишком округлятся и тонкие черты нельзя будет проводить. Для быстрой установки на заданную толщину черты удобен «калиберный» рейсфедер; для толстых линий — двойные рейсфедеры: можно запустить тушь в концы 1 и 3 рейсфедеров a и b и, проведя сразу двойную черту, заполнить промежуток между ними кисточкой, или же, сблизив винтом Роба концы, ввести тушь и в промежуток 2. При этом для очень широких линий туши не хватает, и легко сделать кляксу. Для облегчения черчения по лекалам рейсфедер делают искривлённым; когда гайка A отпущена, он поворачивается около оси ручки, в B. Для пунктирных линий придумано много приспособлений, но все они не годятся или работают слишком медленно.
Классический «циркуль» сильно изменился в последнее время. Форма его головки A не особенно удобна для поворачивания, а стальные концы CB и C1B1 своими острыми рёбрами размалывают центры в бумаге. Поэтому к шарниру стали приделывать цилиндрическую державку, а кончики стали делать коническими. Для удобства установки в «волосном» циркуле одну ножку AC1 укрепляют на пружине, сгибаемой винтом B до положения C. Трёхконечный циркуль употребляется редко, хотя он довольно удобен для перечерчивания небольших чертежей: две ножки остаются неизменными, а третью ставят в переносимую точку чертежа, когда первые две воткнуты на старых местах. Круговой циркуль нового типа, с переменными ножками, трубчатого типа и вставки держатся одним трением. Для центра вставляется особая булавка, изображённая в увеличенном виде на фиг. 24 таблицы: заплечико m и мешает острию рейсфедера рвать и растирать бумагу. В другую ножку можно вставлять карандаш, или рейсфедер, или же удлиняющее колено для тех же принадлежностей. Круговой рейсфедер снабжается шарниром, чтобы его можно было устанавливать под тем же углом наклона к бумаге при разных раскрытиях циркуля. Делают и складные, карманные циркули; на фиг. 26 таблицы изображён «русский циркуль», как его называют французы. Для очень маленьких кружков приходится употреблять «кронциркуль»; его делают и с карандашной трубкой. При снимании копии чертежа в изменённом масштабе удобен пропорциональный циркуль. У него концы Aa и Bb загнуты вбок; этим достигается вертикальность накола и неизменяемость отношения плеч, когда приходится подтачивать концы. Ящик с чертёжными инструментами носит название «готовальни».
Для чего выполняется чертеж
Сборочный чертеж — документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки и контроля (ГОСТ 2.102—68). Каждый сборочный чертеж сопровождают спецификацией.
СБОРОЧНЫЕ ЧЕРТЕЖИ
На рис. 452 представлен сборочный чертеж регулятора давления.
Регулятор давления устанавливается на трубопроводах для предотвращения аварии в случае избыточного давления газа или воздуха.
Правила оформления сборочных чертежей устанавливает ГОСТ 2.109—73 (СТ СЭВ 858—78, СТ СЭВ 1182—78, СТ СЭВ 4769—84, СТ СЭВ 5045—85).
Сборочный чертеж должен содержать:
1) изображение сборочной единицы, дающее представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу;
2) сведения, обеспечивающие возможность сборки и контроля сборочной единицы;
3) размеры, предельные отклонения и другие параметры и требования, которые должны быть проконтролированы или выполнены по сборочному чертежу;
4) указания о характере сопряжения и методах его осуществления, если точность сопряжения обеспечивается при сборке (подбор деталей, их пригонка и т д);
5) указания о способе выполнения неразъемных соединений (сварных, паяных и др );
6) номера позиций составных частей, входящих в изделие;
7) основные характеристики изделия;
8) габаритные размеры, определяющие предельные внешние или внутренние очертания изделия;
9) установочные размеры, по которым изделие устанавливается на месте монтажа;
10) присоединительные размеры, по которым изделие присоединяется к другим изделиям;
11) необходимые справочные размеры.
При изображении изделия на сборочном чертеже помимо видов могут применяться разрезы и сечения, поясняющие форму и расположение деталей, входящих в изделие.
Правила выполнения изображений (видов, разрезов, сечений) на сборочных чертежах имеют много общего с правилами изображений деталей, изложенными в гл. 27.
На сборочном чертеже регулятора давления (см. рис. 452) приведены следующие изображения: главный вид, вид сверху, профильный разрез и разрез
Изображения и штриховка сечений в разрезах выполнены в соответствии с требованиями ЕСКД ГОСТ 2. 306—68 (СТ СЭВ 860—78).
На сборочном чертеже, как правило, изображения располагают в проекционной связи, что облегчает чтение чертежа. Отдельные изображения могут размещаться на свободном месте поля чертежа.
Основная надпись сборочного чертежа выполняется по ГОС Т 2. 104—68 (СТ СЭВ 140—74, СТ СЭВ 365— 76). Сборочный чертеж (см. рис. 452) имеет то же наименование, которое записано в спецификации (рис. 453). Обозначения сборочного чертежа и его спецификации идентичны; только в конце обозначения сборочного чертежа записан шифр «СБ» (сборочный).
Для каждой составной части регулятора давления в спецификации указан номер позиции (рис. 453). На сборочном чертеже (см. рис. 452) все составные части регулятора давления нумеруют в соответствии с номерами позиций, указанными в спецификации (рис. 453).
Номера позиций на сборочном чертеже наносят на полках линий-выносок, проводимых от изображений составных частей. Линии-выноски пересекают контур изображения составной части и заканчиваются точкой. Номера позиций следует указывать на том изображении, на котором часть изделия проецируется как видимая. Линии-выноски не должны пересекаться между собой, не должны быть параллельны линиям штриховки, по возможности не должны пересекать изображение других составных частей, а также размерных линий чертежа.
Номера позиций наносят на чертеже, как правило, один раз. Допускается указывать повторно номера позиций одинаковых составных частей. При этом все повторяющиеся номера позиций проставляются на двойной полке.
Номера позиций располагают параллельно основной надписи чертежа и группируют их в колонку или строчку, т. е. по вертикальной или горизонтальной прямой. Размер полок 10. 12 мм.
Размер шрифта номеров позиций должен быть больше размера шрифта размерных чисел в 1,5 раза.
Для группы крепежных деталей, относящихся к одному и тому же месту крепления, допускается проводить общую линию-выноску. В этом случае полки для номеров позиций должны располагаться колонкой и соединяться тонкой линией (рис. 452, болт гайка шайба 18).
СПЕЦИФИКАЦИЯ
Спецификация представляет собой текстовой документ, определяющий состав изделия, состоящего из двух и более частей. Составляют спецификацию на каждую сборочную единицу.
Спецификация выполняется и оформляется на отдельных листах формата А4 по форме, определяемой ГОСТ 2.108—68 (СТ СЭВ 2516—80). Если сборочный чертеж выполнен на листе формата А4, допускается совмещать спецификацию с чертежом.
В спецификации выполняются графы, размеры, расположение и содержание которых приведены на рис. 453.
Спецификация в общем случае состоит из разделов, которые располагают в следующей последовательности:
3) сборочные единицы;
5) стандартные изделия;
При большом количестве составных частей изделия спецификация может располагаться на нескольких листах; в нижней части первого листа должна быть основная надпись по форме 2 (ГОСТ 2.104—68), а на всех последующих — по упрощенной форме (рис. 453, листы 2 и 3). Спецификация СОСТОЯТ из разделов, последовательность расположения и характер содержания которых представлены в табл. 43.
Наличие тех или иных разделов в спецификации определяется составом специфицируемого изделия. При изучении курса «Черчение» спецификация обычно состоит из следующих разделов: «Документация», «Сборочные единицы», «Детали», «Стандартные изделия», «Прочие изделия», «Материалы». Ниже приводятся основные сведения о заполнении граф спецификации для этих разделов.
Наименование каждого раздела записывается в виде заголовка в графе «Наименование» и подчеркивается. Перед наименованием каждого раздела, а также после наименования оставляется по одной свободной строке.
После каждого раздела спецификации необходимо оставлять несколько свободных строк для дополнительных записей.
В графе «Наименование» указывается:
а) В разделе «Документация» — наименование документа, например: «Сборочный чертеж», «Габаритный чертеж», «Пояснительная записка», «Технические условия» и т. п.
б) В разделах «Сборочные единицы» и «Детали» — наименование изделия или детали в соответствии с основной надписью его чертежа. Записи в каждом из этих разделов выполняют в алфавитном порядке букв, входящих в индекс обозначения, и далее в порядке возрастания цифр, входящих в обозначение.
в) В разделе «Стандартные изделия» записывают условное обозначение изделия (табл. 44). Изделия записывают в последовательности категорий стандартов. В пределах каждой категории стандартов обозначения изделий записывают по однородным группам, например: крепежные изделия, арматура, изделия разные (подшипники, ремни и т. п.), смазочные устройства, гидравлика, электрооборудование. В пределах каждой группы — в алфавитном порядке наименования изделия (например, «Болт», «Винт», «Гайка», «Шайба»). В пределах каждого наименования — в порядке возрастания обозначений стандарта (напри-
мер, Болт М10, Болт М12 и т. д.). В пределах каждого обозначения стандарта — в порядке возрастания основных параметров или размеров изделия (например диаметра). В пределах основного параметра или размера изделия — в порядке возрастания прочих параметров или размеров (например длины). Если стандартные изделия изготовляются по одному стандарту и основные параметры и размеры их обозначаются одним числом или буквой, то в обозначении их по ГОСТ 2.108—68 допускаются упрощения (не указывается номер стандарта), например шайбы: Шайба 3, Шайба 4 и т. д.
г) В разделе «Прочие изделия» указывают наименования и условные обозначения изделий в соответствии с документами на их поставку, с указанием обозначений этих документов. Изделия записывают по однородным группам, в пределах каждой группы — в алфавитном порядке наименований изделий, а в пределах каждого наименования — в порядке возрастания основных параметров или размеров изделия.
д) В разделе «Материалы» указывают обозначения материалов, установленные стандартами на эти материалы. Материалы записывают по видам в последовательности, определяемой ГОСТ 2.108—68 (СТ СЭВ 2516—80): металлы черные, магнитоэлектрические и ферромагнитные, цветные, благородные, редкие и т. д.
Детали сборочных единиц изготовляют из материалов, которые указаны в основных надписях рабочих чертежей этих деталей. Материал деталей, на которые рабочие чертежи не изготовляются, указывают в спецификации в разделе «Материалы».
В графе «Поз.» (позиция) указывают порядковые номера составных частей, непосредственно входящих в специфицируемое изделие, в последовательности записи их в спецификации. Составным частям раздела «Документация» номера позиций не присваивают.
В графе «Кол.» (количество) указывают:
а) в разделе «Материалы» — общее количество материала конкретной позиции на одно специфицируемое изделие с указанием единиц измерения;
б) в разделе «Документация» эта графа не заполняется;
в) во всех остальных разделах — количество каждого изделия, записанного в спецификацию, на одно специфицируемое изделие.
В графе «Примечание» указываются дополнительные сведения, относящиеся к изделиям, записанным в спецификацию. Например, для деталей, на которые не выпущены чертежи, указывают массу.
В графе «Формат» записывают обозначение формата листа конструкторского документа. Для деталей, на которые не выпущены чертежи, проставляют шифр «БЧ» (без чертежа).
В графе «Зона» указывают обозначение зоны чертежа, в которой находится записываемая составная часть изделия. Разбивка поля чертежа на зоны производится при выполнении сборочного чертежа на формате сравнительно большого размера.
В графе «Обозначение» указывают обозначение документов, сборочных единиц деталей.
Более подробные сведения о заполнении спецификации приведены в ГОСТ 2.105—79 (СТ СЭВ 2667—80) и ГОСТ 2.108—68 (СТ СЭВ 2516—80).
На рис. 453 представлены три листа спецификации на регулятор давления, которому присвоено обозначение ПК 04.08.00.00. В данном случае спецификация состоит из разделов: «Документация», «Сборочные единицы», «Детали» и «Стандартные изделия». Спецификация выполнена на двух листах, так как ее содержание не размещается на одном листе. Если наименование отдельных позиций не размещается на одной строке, то его следует располагать на двух (или нескольких) строках.
Текст спецификации может быть написан от руки чертежным шрифтом, напечатан на машинке или выполнен типографским способом [ГОСТ 2.105—79 (СТ СЭВ 2667—80)].
Спецификация к сборочному чертежу регулятора давления (см. рис. 452) приведена на рис. 453, она содержит раздел «Сборочные единицы», в который внесена сборочная единица сварная деталь «Кронштейн» (данная сборочная единица имеет свой сборочный процесс). Это означает, что на «Кронштейн» выполнены отдельная спецификация и самостоятельный сборочный чертеж. Так как этот сборочный чертеж выполнен на листе формата А4, спецификация может быть помещена на сборочном чертеже, при этом шифр «СБ» в обозначении сборочного чертежа не проставляется. Каждому конструкторскому документу должно быть присвоено обозначение, записываемое в основную надпись. ГОСТ 2.201—80 устанавливает систему обозначений, которая в учебных условиях вызывает значительные трудности. В связи с этим при изучении курса «Черчение» обозначение конструкторских документов может осуществляться упрощенно, например обозначение каждого конструкторского документа состоит из буквенно-цифрового индекса, определяющего изделие (например, ТШ-30), и трех пар чисел — ТШ-30.00.00.00. Первая пара чисел обозначает порядковый номер сборочной единицы, входящей в изделие; вторая — порядковый номер сборочной единицы, входящей в предыдущие сборочные единицы; третья — порядковый номер деталей, входящих в изделие или сборочную единицу.
Обозначение сборочного чертежа изделия идентично обозначению в соответствующей спецификации, но в конце этого обозначения записывается шифр «СБ» (сборочный).
ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ СБОРОЧНОГО ЧЕРТЕЖА ГОТОВОГО ИЗДЕЛИЯ
В учебной практике широко применяется выполнение учебного сборочного чертежа готового изделия. В этом случае рекомендуются следующие этапы выполнения работы:
1) ознакомление с изделием;
2) распределение составных частей изделия по разделам спецификации и присвоение им обозначений;
3) эскизирование всех деталей, которые должны быть выполнены при изготовлении изделия (детали, которые могут быть отнесены к «Стандартным изделиям» или к «Прочим изделиям», обычно не эскизи-руют);
4) выполнение спецификации и сборочного чертежа изделия.
1. Ознакомление с изделием
Приступая к выполнению сборочного чертежа изделия (или его части — сборочной единицы), необходимо подробно ознакомиться с назначением, устройством и взаимодействием отдельных частей этого изделия.
Рассмотрим последовательность выполнения сборочного чертежа направляющего блока (рис. 454, а). Эта сборочная единица устанавливается на одной из частей металлоконструкции подъемного крана и служит для направления троса (стального каната).
Трос входит в желобок ролика (рис. 454) и огибает ролик под определенным углом. Ролик 1 свободно вращается на оси 5, которая неподвижно закреплена в ушках вилки 2 планкой 4, входящей в прорезь оси 5. Планка 4 крепится к вилке 2 двумя винтами 7.
Для смазки оси 5 ролика 7 служит пресс-масленка 9, через которую по цилиндрическим каналам к оси 5 на поверхность трения подается густая смазка.
Вилка 2 соединяется четырьмя болтами 6 и гайками 8 с кронштейном 3, который также болтами крепится к металлоконструкции крана.
Перед выполнением чертежа надо самостоятельно разобрать блок, уяснить геометрические формы деталей, установить виды соединений деталей и последовательность сборочных операций (см. рис. 454).
2. Распределение составных частей изделия по разделам спецификации и присвоение им обозначений
На рис. 454, б представлены составные части «Направляющего блока», которые должны быть распределены по разделам спецификации.
а) «Ролик» представляет собой сборочную единицу, состоящую из ролика с запрессованной в него втулкой. Следовательно, «Ролик» относится к разделу спецификации «Сборочные единицы», поэтому необходимо по эскизам входящих в него деталей («Ролик» и «Втулка») выполнить сборочный чертеж и составить его спецификацию.
б) Составные части: «Вилка», «Кронштейн», «Планка» и «Ось» относятся к разделу спецификации «Детали». На каждую из этих составных частей выполняется экскиз.
в) Составные части: болты, гайки, масленка относятся к разделу спецификации «Стандартные изделия».
На сборочном чертеже в условиях учебного заведения рекомендуется в соответствии с обозначениями всего изделия в целом присвоить обозначения и составным частям.
Например, подъемный кран с индексом ПК02 обозначается ПК02.00.00.00; одна из сборочных единиц подъемного крана — блок направляющий — с номером 06 обозначается ПК02.06.00.00; одна из деталей блока направляющего — планка — с номером 04 обозначается ПК02.06.00.04; одна из сборочных единиц блока направляющего — ролик с запрессованной в него втулкой — с номером 01 обозначается ПК02.06.01.02.
Если трудно определить, какому изделию принадлежит сборочная единица, то обозначение изделия ПК02.00.00 рекомендуется заменить индексом МЧ.02 («Машиностроительное черчение»).
На рис. 455 приведена схема составных частей «Блока направляющего», на которые должны быть выполнены чертежи или эскизы. На этой же схеме указаны обозначения, присвоенные этим составным частям.
3. Эскизирование деталей
Эскизирование деталей осуществлятся в соответствии с рекомендациями и правилами. Эскизы деталей следует выполнять на листах стандартного формата. Для эскизирования желательно применять бумагу, графленную в клетку.
Расположение изображений на эскизах должно обеспечивать удобство пользования эскизами при изготовлении по ним деталей.
Особое внимание следует обратить на соответствие размеров сопрягаемых поверхностей деталей. Выбор материала каждой детали должен по возможности отражать требования, предъявляемые к ее функциям (назначению) в сборочной единице.
На рис. 456 представлен эскиз вилки (рис. 454, б, поз. 2), а на рис. 457 кронштейна (рис. 454, б, поз. 3). Они содержат по три изображения: главный вид, вид сверху и вид слева, полностью выявляющие форму этих деталей. Отверстия в деталях показывают, применяя местные разрезы. Для выявления формы вилки 2 дан местный вид А.
Эскиз планки 4 имеет фронтальный разрез и вид сверху (рис. 458, б). Для изображения оси 5 достаточно одного главного вида с частью фронтального разреза и сечения А—А,показывающего форму и расположение смазочного канала (рис. 458, а).
Ролик 1 блока направляющего является сборочной единицей. Поэтому выполняются эскизы его деталей: ролика (рис. 459, а) и втулки (рис. 459, б). Эскиз стандартной детали (винта 7) не выполняется.
Отверстие для стопорного винта выполнено после сборки ролика с втулкой, поэтому на эскизах деталей (рис. 459) оно не показано.
На рис. 460 представлен сборочный чертеж ролика, по которому выполняются запрессовка втулки и резьбовое отверстие под винт. Здесь достаточно одного изображения сборочной единицы, которое может быть размещено на листе формата А4.
Если сборочный чертеж выполнен на листе формата А4, то ГОСТ 2.108—68 допускает располагать на этом же листе и спецификацию.
Основная надпись сборочного чертежа, совмещенного со спецификацией, выполняется по ГОСТ 2.104— 68 (СТ СЭВ 140—74, СТ СЭВ 365—76). В обозначении сборочного чертежа, имеющего спецификацию, шифр «СБ» не записывается.
4. Выполнение спецификации и сборочного чертежа «Блока направляющего»
На сборочном чертеже составные части изделия обозначают номерами позиций в той последовательности, в которой они записаны в спецификации. Следовательно, спецификация должна быть выполнена до простановки позиций на сборочном чертеже.
В учебной практике спецификацию можно располагать на свободном месте поля учебного сборочного чертежа даже в том случае, если этот чертеж выполнен на листе, формат которого отличается от формата А4 (рис. 461).
На рис. 461 спецификация заполнена по правилам, с учетом обозначений, присвоенных составным частям изделия, в соответствии со схемой на рис. 455.
Сборочный чертеж (см. рис. 461) выполняют в следующей последовательности:
1) выбор количества изображений;
2) выбор масштаба изображений;
3) выбор формата листа;
4) компоновка изображений;
5) выполнение изображений;
6) нанесение размеров;
7) нанесение номеров позиций;
8) выполнение текстового материала;
9) заполнение основной надписи.
Количество изображений должно быть минимальным, но достаточным для того, чтобы получить полное представление о форме и размерах изделия и его составных частей.
При выборе масштаба предпочтение отдается изображению изделия в действительном виде в масштабе 1:1.
Однако для изделий небольших или весьма больших размеров следует масштаб увеличивать или уменьшать согласно ГОСТ 2.302—68.
Формат чертежа должен быть выбран с таким расчетом, чтобы поле чертежа использовалось рационально.
На сборочном чертеже (см. рис. 461) «Блок направляющий» изображен в рабочем положении. На чертеже имеются главный вид, вид сверху, вид слева, сечения Б—Б и В—В и местный вид А.
Для того чтобы показать соединение деталей 2 и болтами, на главном виде сделан местный разрез.
Часть разреза на виде сверху показывает соединение деталей 1, 2и 5.
Местный разрез на виде слева показывает соединение детали 2 и 4винтами 7.
Форма выреза детали 2 видна на местном виде А.
Отверстия и каналы для смазки показаны на сечении В—В.
После измерения габаритных размеров сборочной единицы выбирают масштаб изображения и формат листа. На листе сплошными тонкими линиями вычерчивают прямоугольники со сторонами, равными соответствующим габаритным размерам изображений. Между прямоугольниками оставляют место для расположения линий-выносок и размерных линий. С правой стороны внизу листа помещают основную надпись и спецификацию (см. рис. 461).
Выполнение чертежа начинают с вычерчивания главного вида кронштейна 3 и вилки 2, размеры которых берутся с эскизов.
В большинстве случаев последовательность сборки изделия определяет порядок вычерчивания его частей. При сборке детали 2 и 3 соединяют болтами, затем в ролик запрессовывают втулку, которую стопорят винтом. Отверстие для винта сверлят одновременно (совместно) в обеих деталях после их сборки.
Сборочную единицу из трех деталей (поз. 1) вставляют в раствор вилки 2 и соединяют с ней осью 5. Ось 5 планкой 4 и болтами 7 с гайкой 8 крепят к вилке 2. Масленку 9 запрессовывают в ось 5 заранее.
После вычерчивания изображений наносят габаритные и присоединительные размеры, проставляют условные обозначения допусков и посадок (на учебных чертежах допуски и посадки не проставляют). На полках линий-выносок наносят номера позиций соответственно указанным в спецификации. Шрифт номеров позиций должен быть в 1,5 раза больше шрифта размерных чисел.
Размеры для справок, отмеченные на сборочных чертежах знаком «*», не требуются для сборки или контроля изделия.
