Обзор материнской платы MSI Z170I Gaming Pro AC. Мультимедийный продукт формата mini-ITX

Возможности UEFI

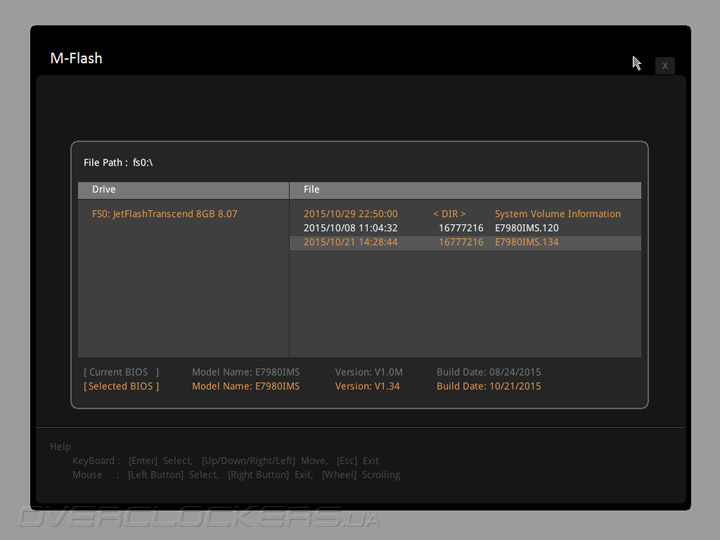

Свежая версия прошивки интегрировалась посредством фирменной утилиты M-Flash, входящей в состав UEFI. Процедура обновления проходит после перезагрузки оболочки UEFI в другую, где ничего не будет отвлекать пользователя.

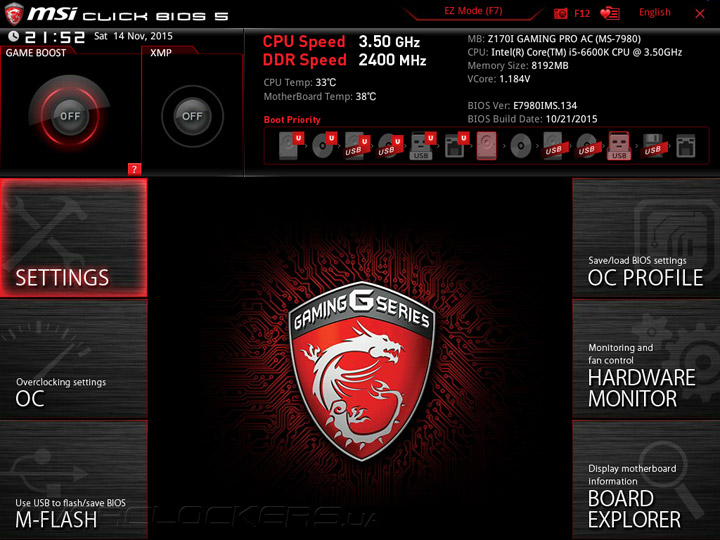

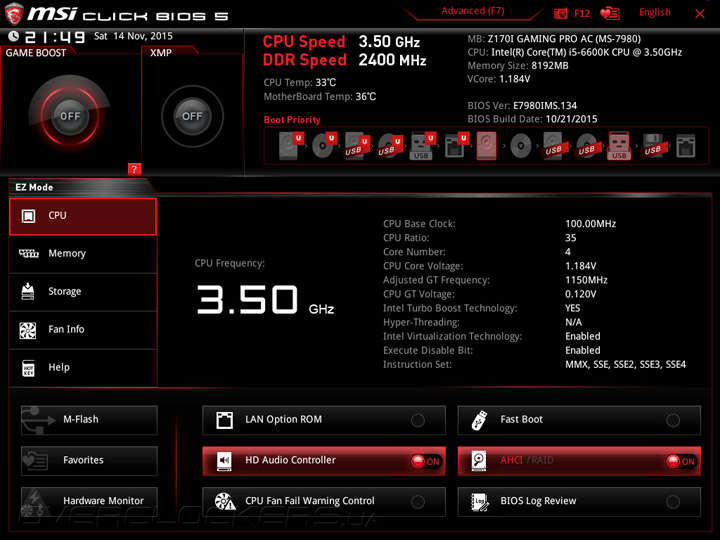

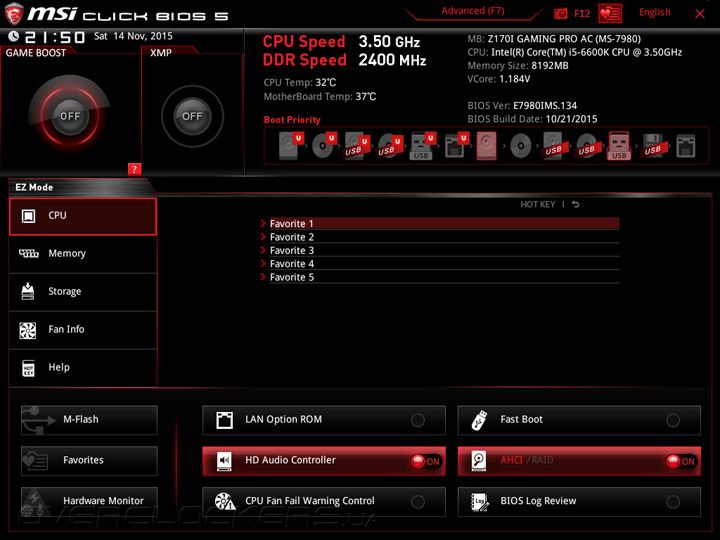

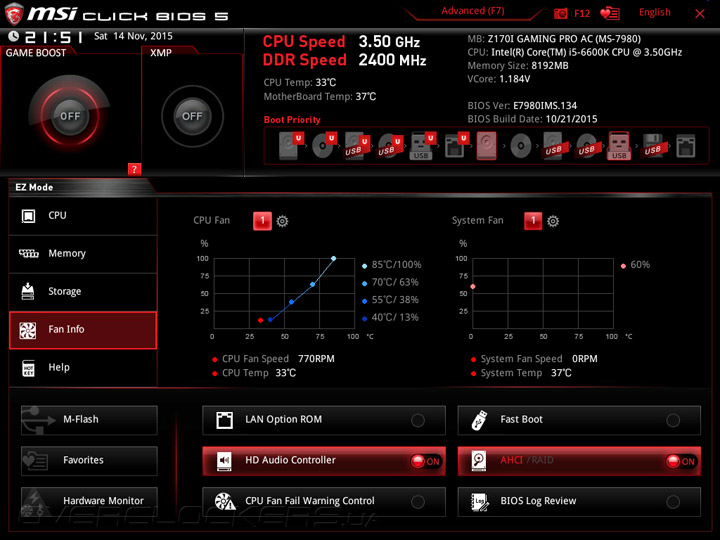

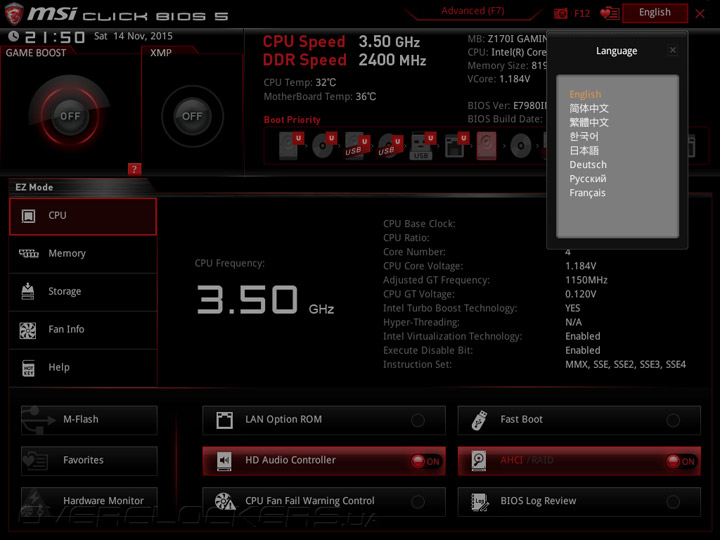

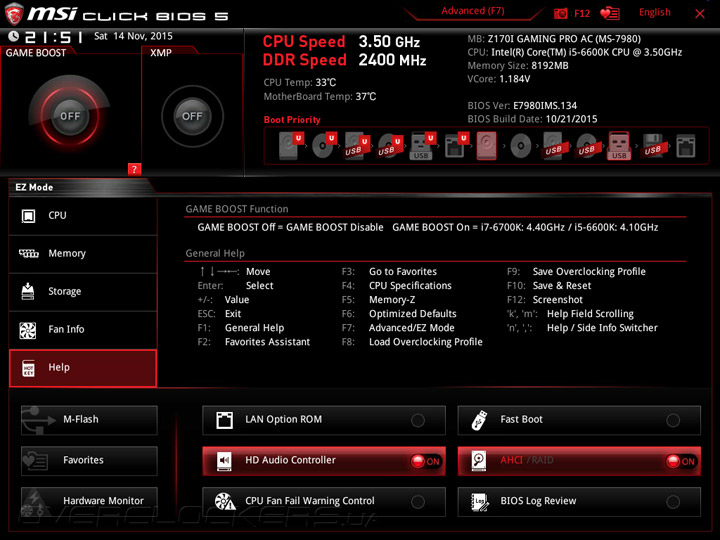

EZ Mode позволит воспользоваться фирменным механизмом по разгону системы — Game Boost. Также рядом можно активировать профиль оперативной памяти XMP. На верхней панели есть подсказка для перехода в расширенный режим настройки, кнопка с вариантами локализаций интерфейса, вкладка с несколькими профилями, где можно собрать коллекцию из избранных пунктов меню.

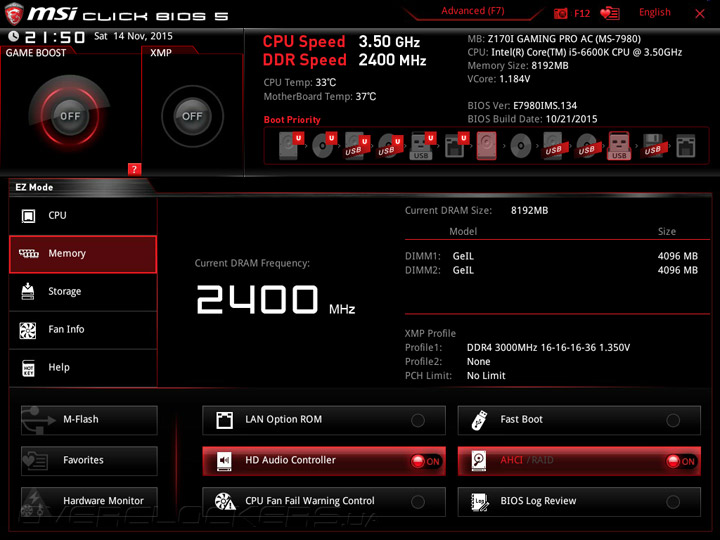

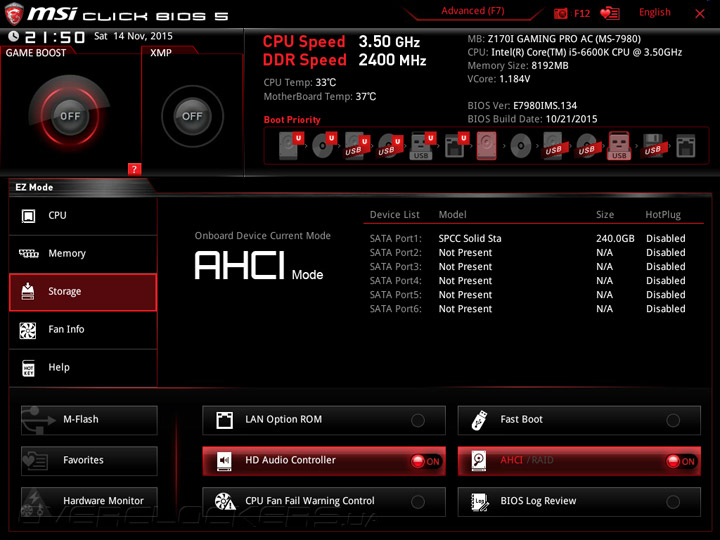

Наибольшую площадь занимают информационные модули, сообщающие о возможностях CPU, DRAM, дисковой подсистемы. Доступен режим с отображением сценариев работы двух системных охладителей и справка по комбинациям клавиш.

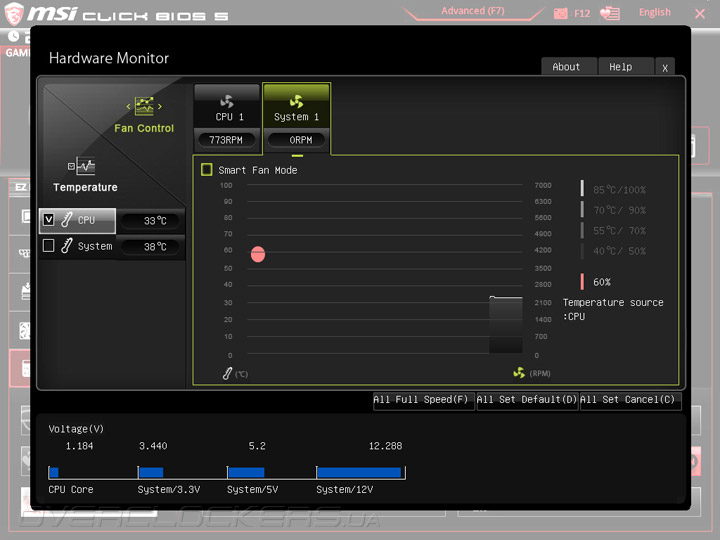

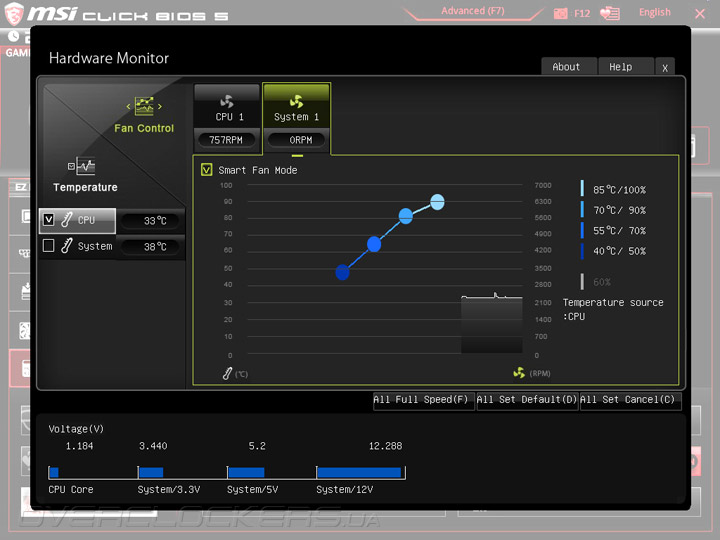

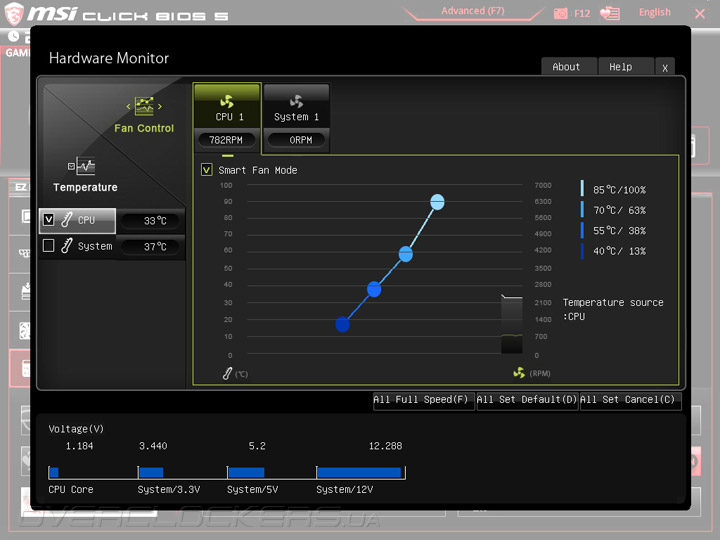

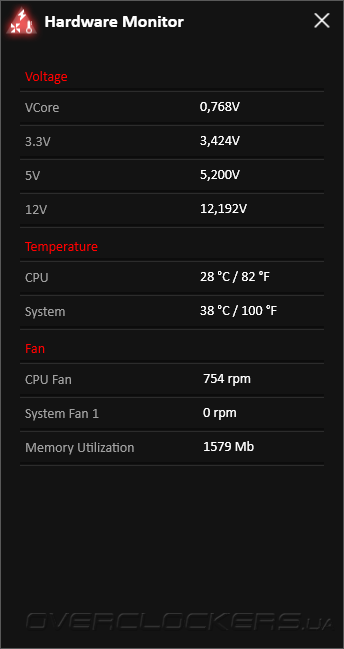

Контроль за системными напряжениями, реализованный в Hardware Monitor, иначе как базовым не назвать. Охладителей можно использовать всего два, ограничений по наладке их работы нет. Процессорный обязан быть четырёхконтактным для осуществления процедур по снижению частоты вращения.

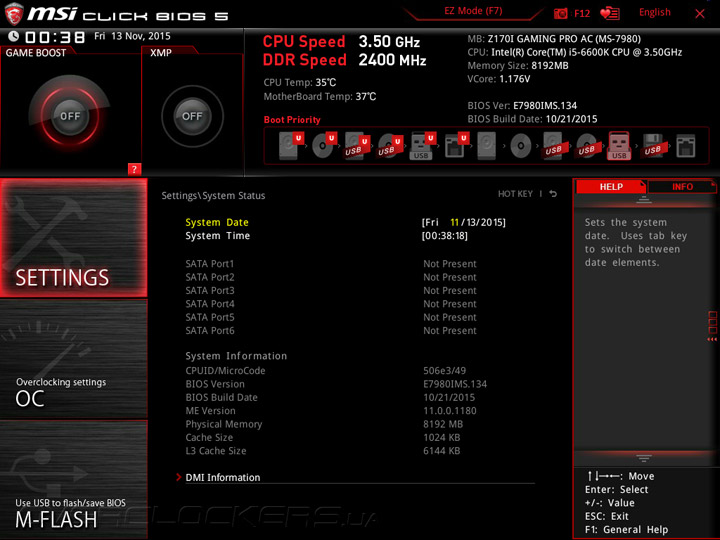

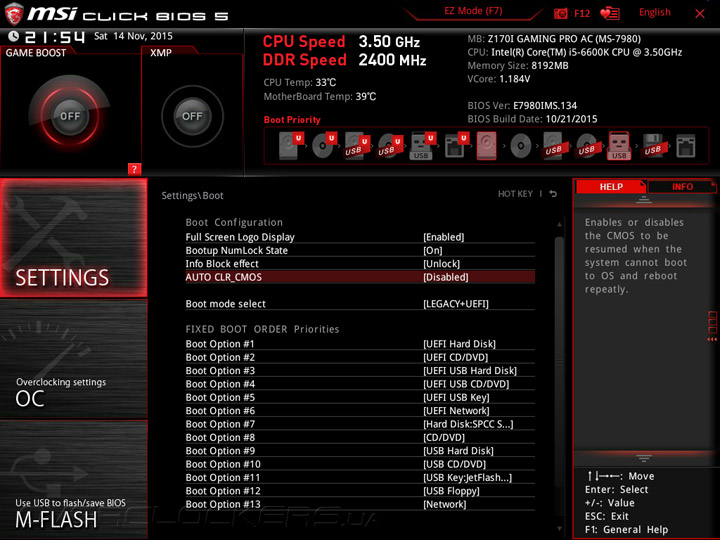

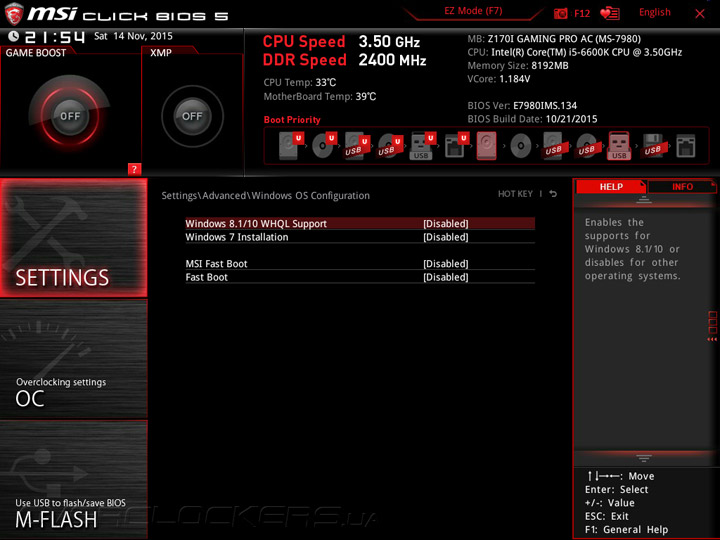

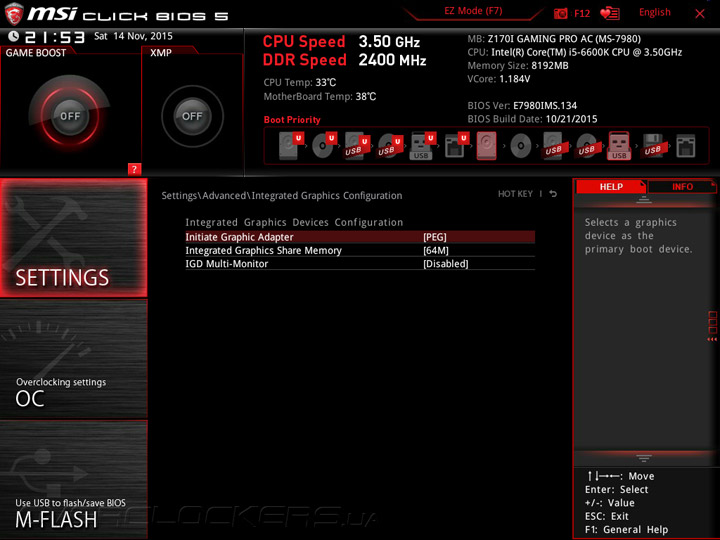

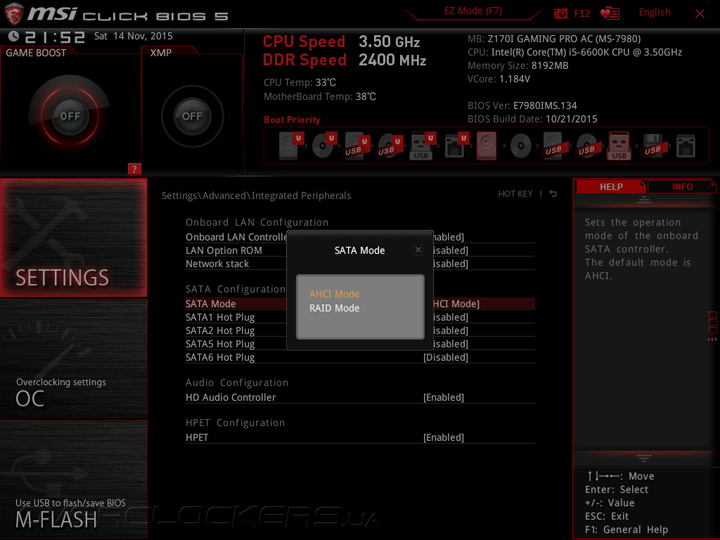

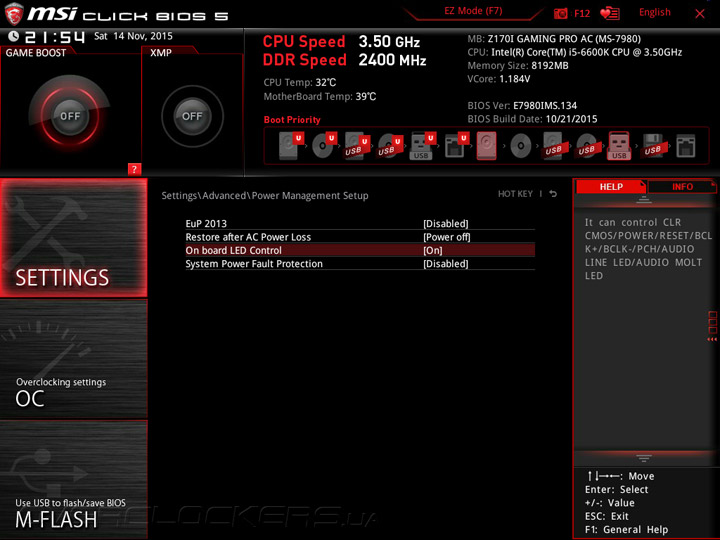

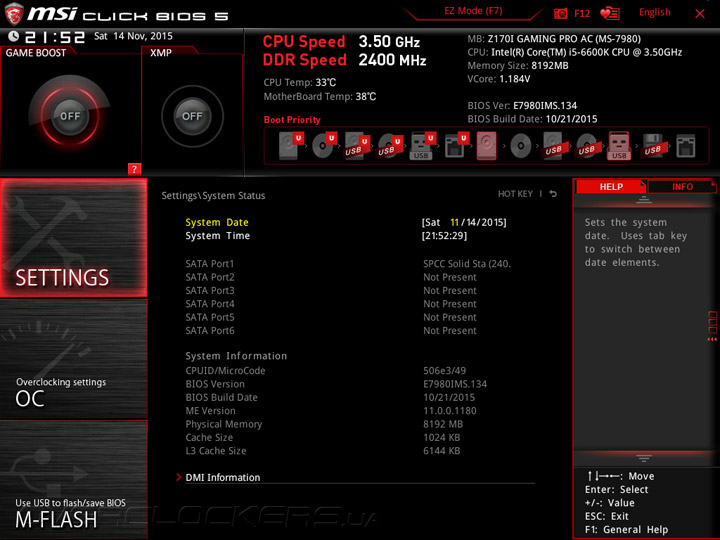

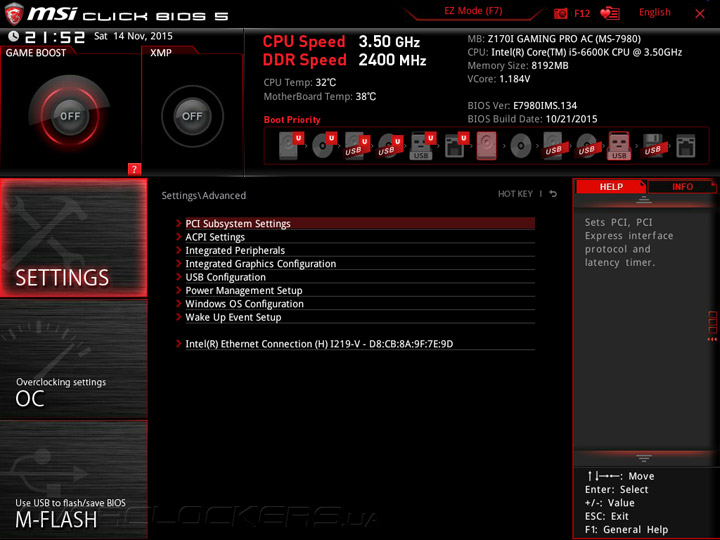

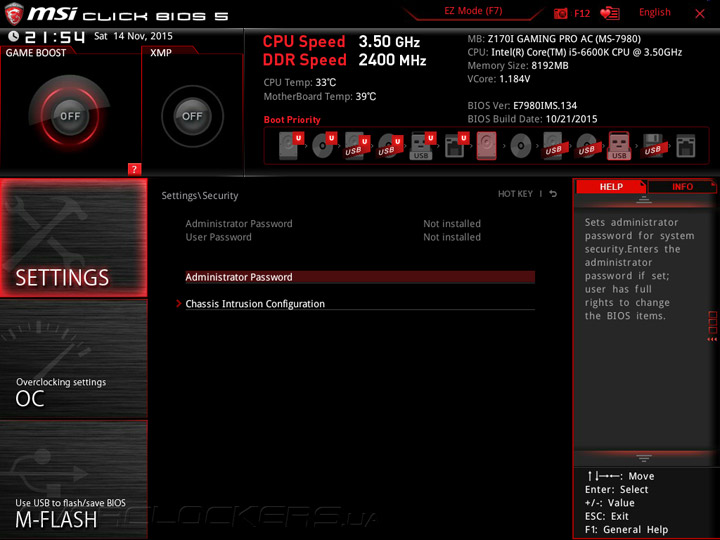

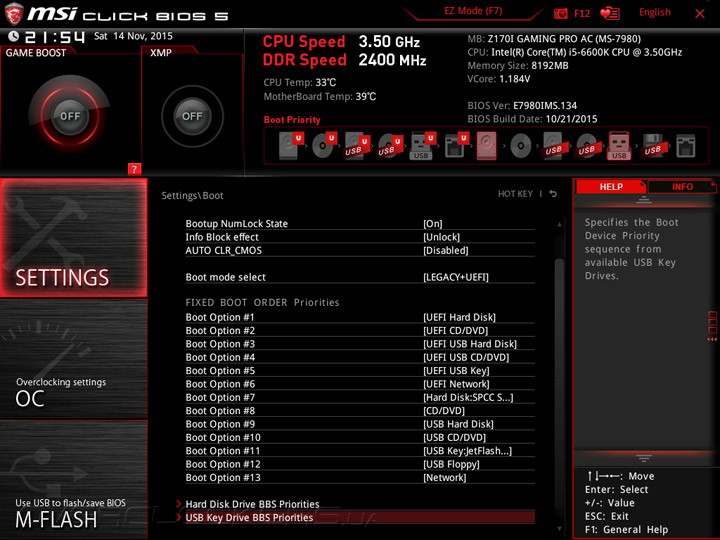

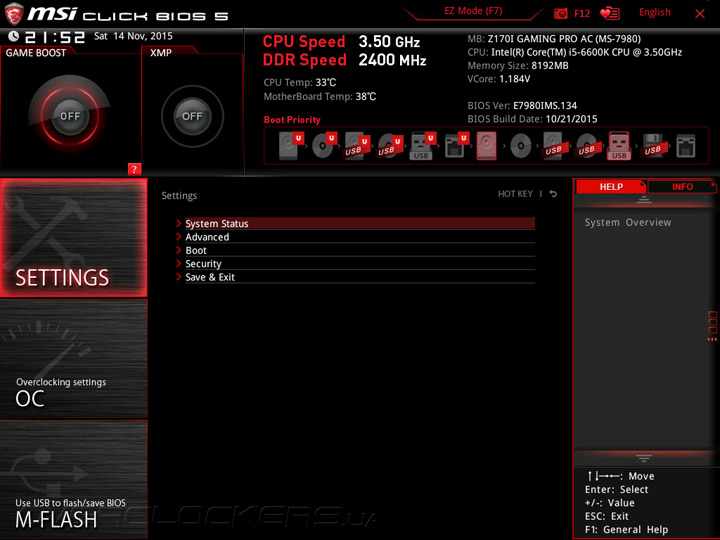

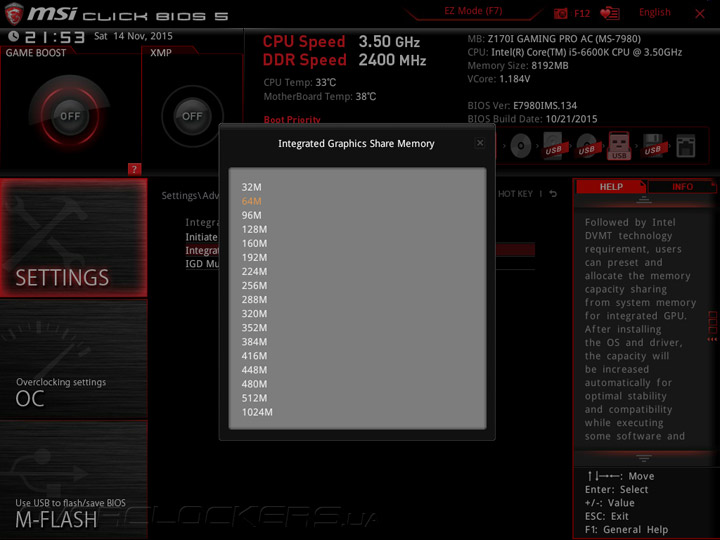

Обычный режим работы с параметрами вполне свойственен всем продуктам производителя. Большинство из настроек различных узлов находится в разделе Settings. Здесь интересна возможность активации режима установки устаревающей Windows 7. Также при разгоне может помочь режим автоматического обнуления настроек.

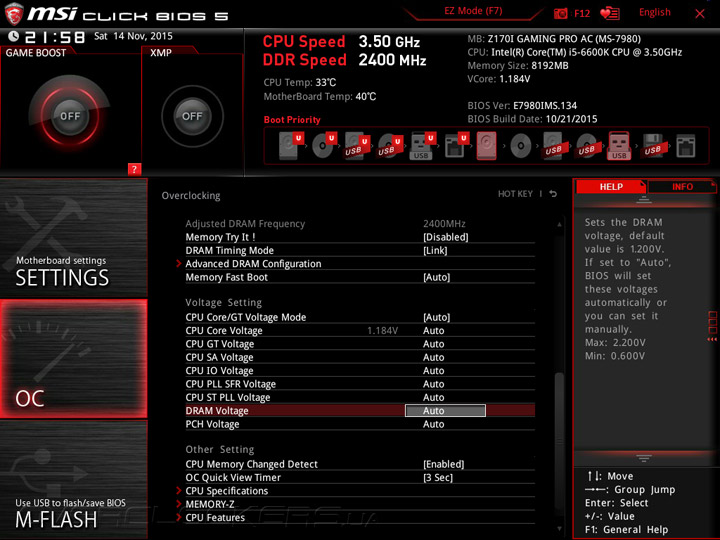

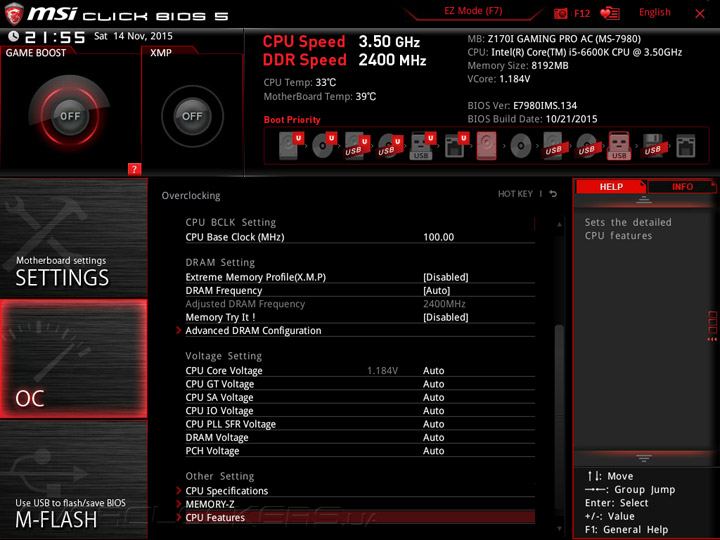

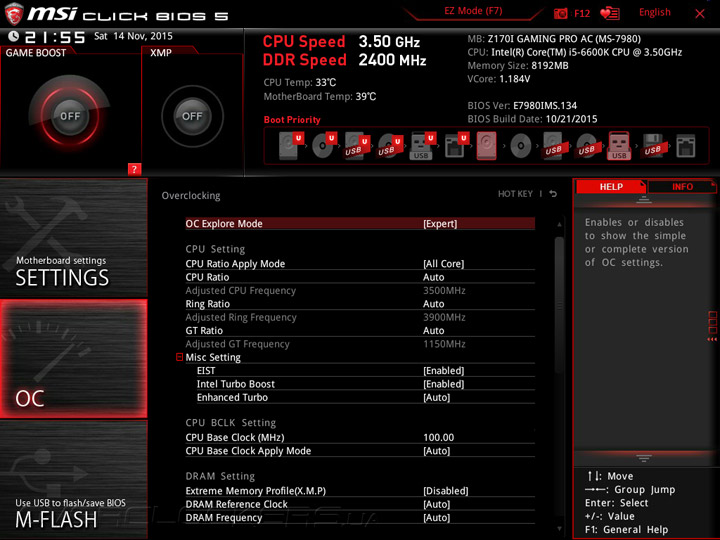

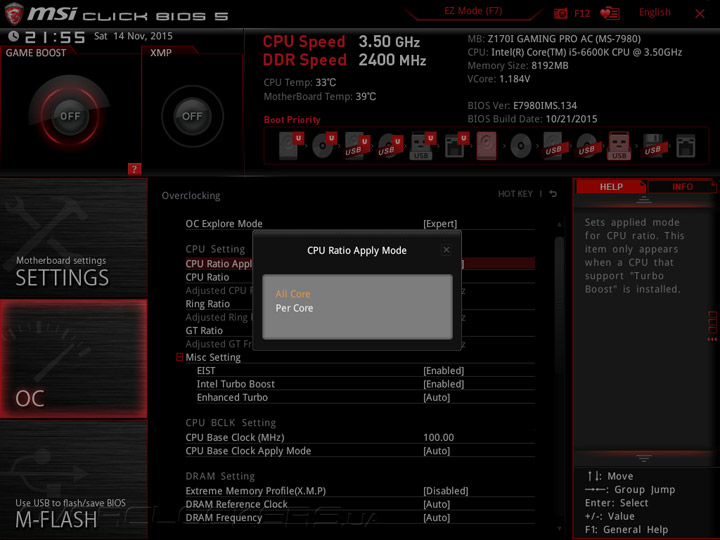

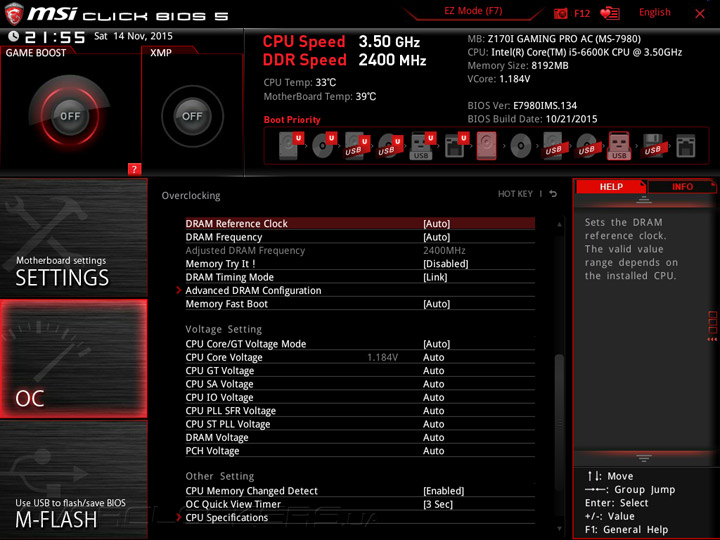

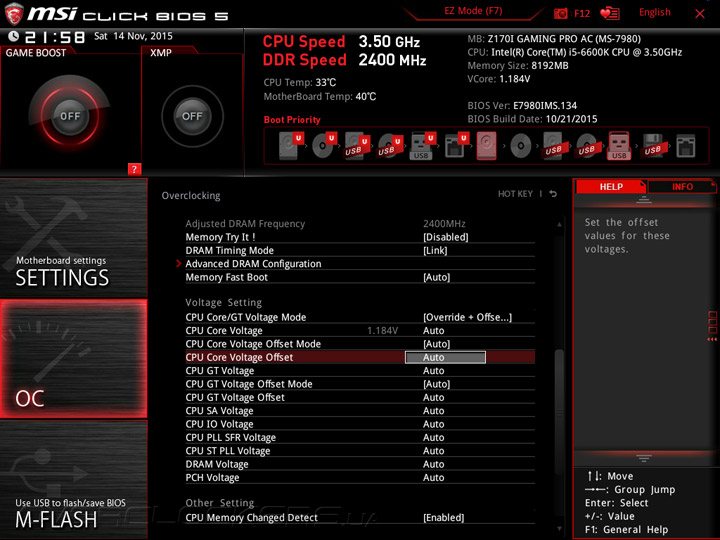

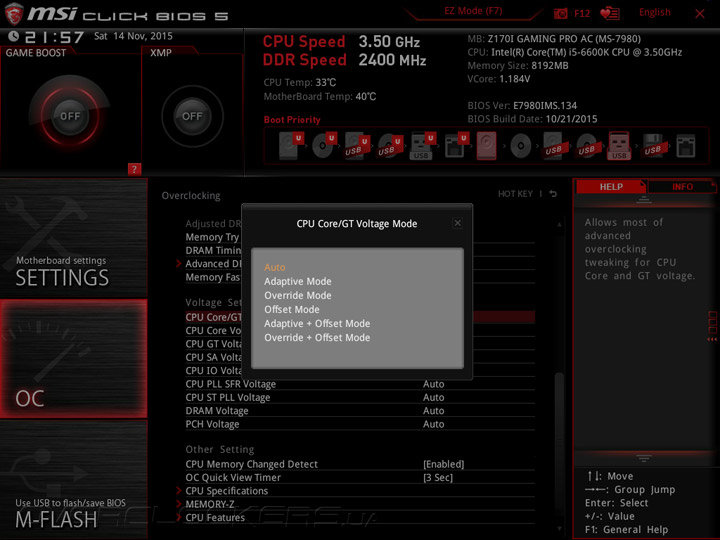

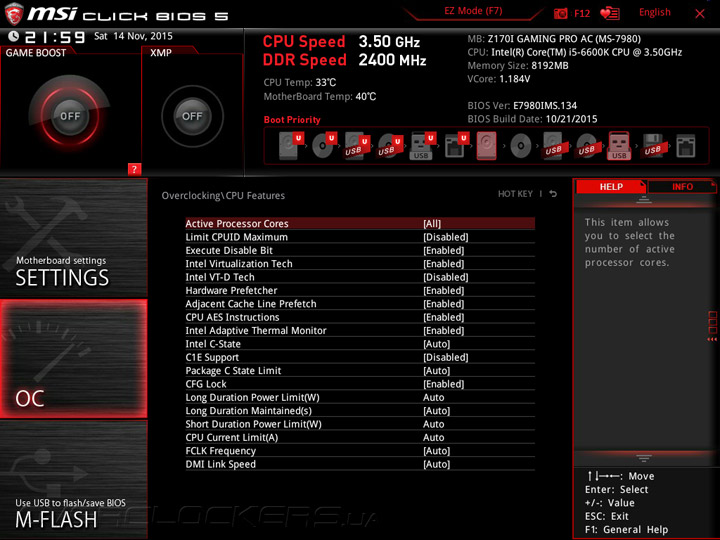

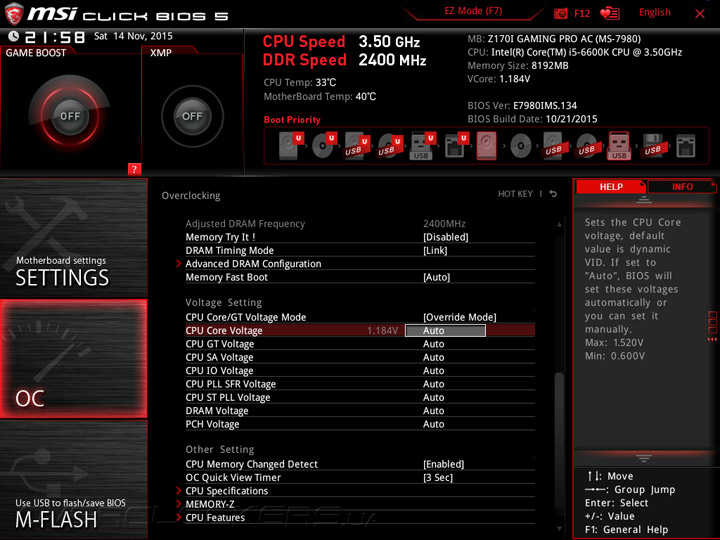

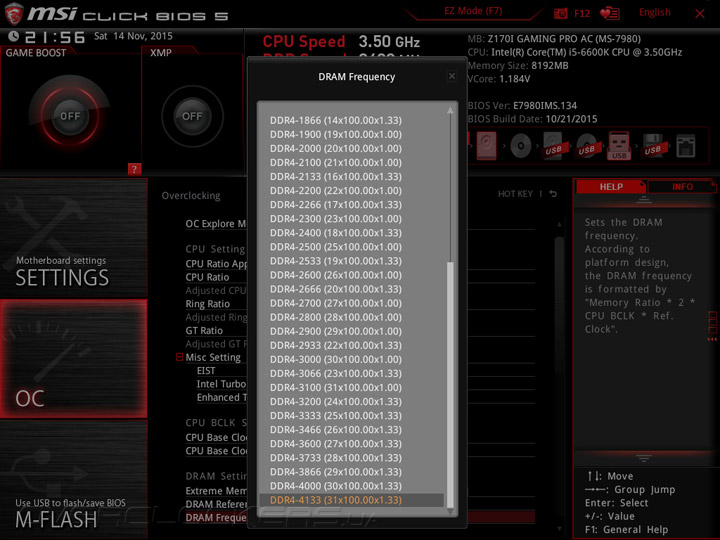

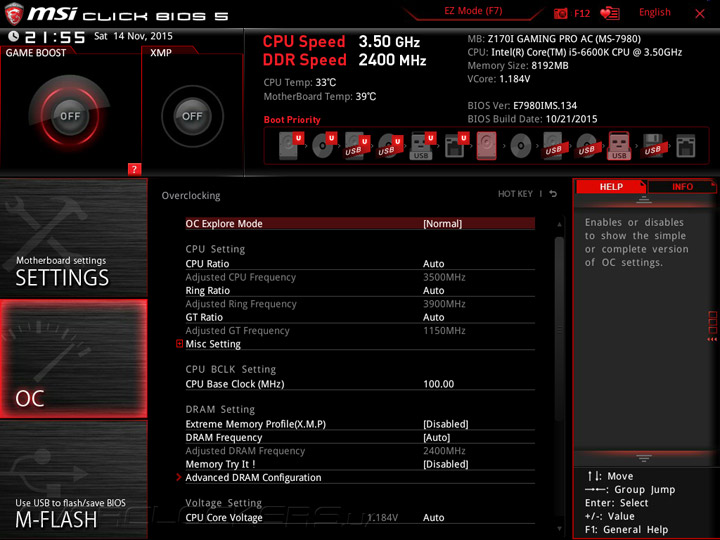

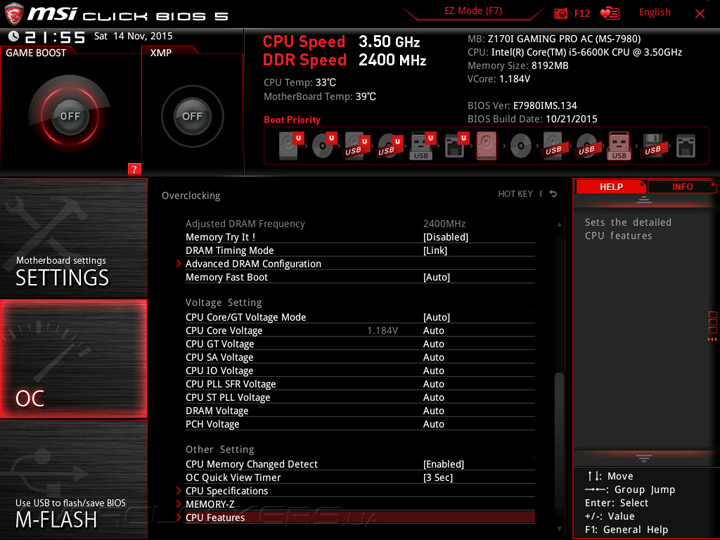

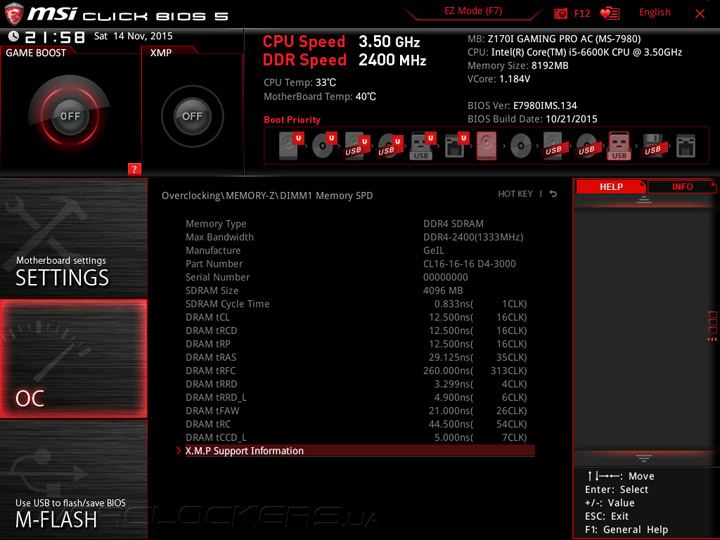

Для разгона выделен отдельный раздел — OC. Он имеет два типа отображения — обычный и подробный. У этой модели существенной разницы между ними нет.

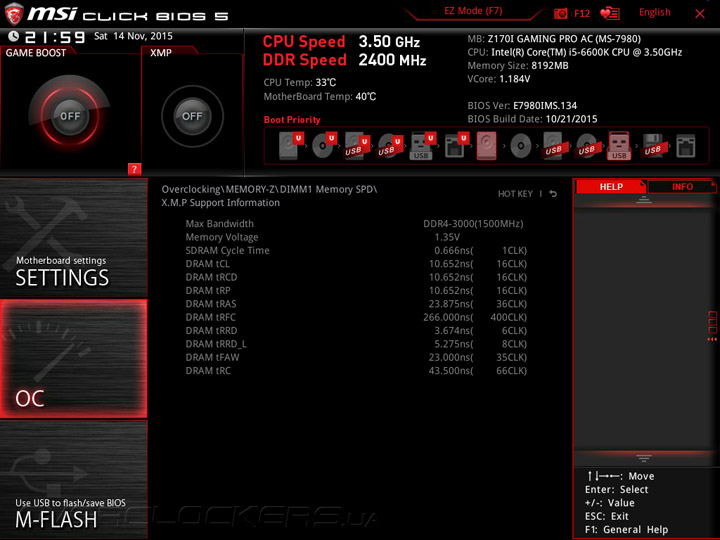

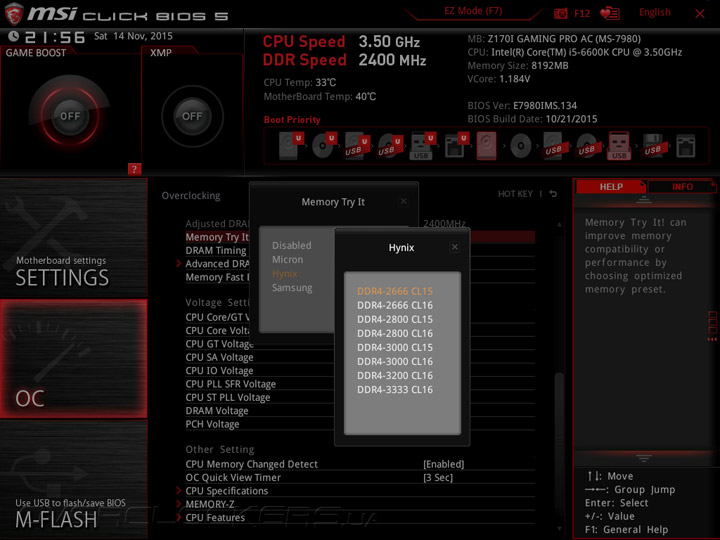

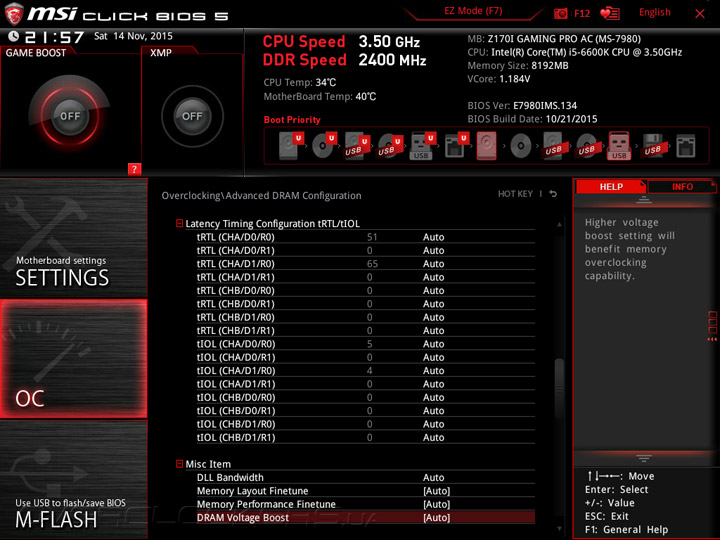

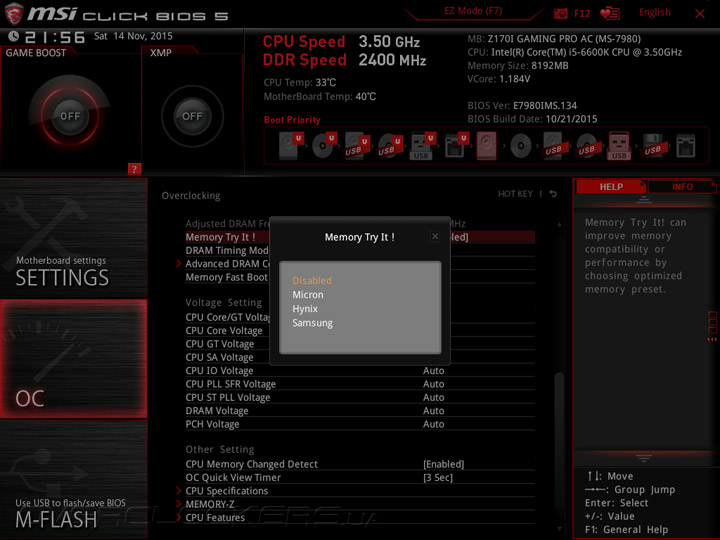

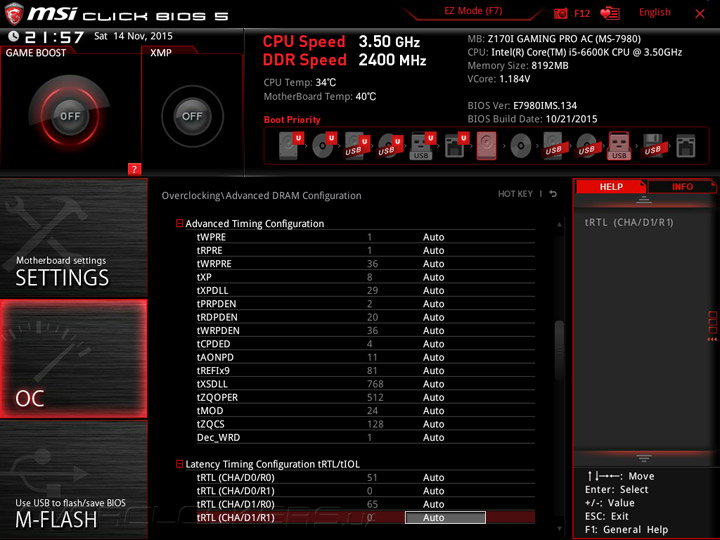

Есть множество механизмов, позволяющих вдумчиво подойти к разгону компонентов. Однако здесь нет механизма LLC, а из действующих напряжений отслеживается лишь самое важное — ядер процессора. В остальном механизмы такие же, как и у старших, более габаритных устройств. Полноценной является настройка работы ОЗУ, разные подходы к формированию напряжения на ЦП. Находящиеся в самом низу страницы справочные модули CPU Specification и Memory-Z хорошо справились со своей ролью.

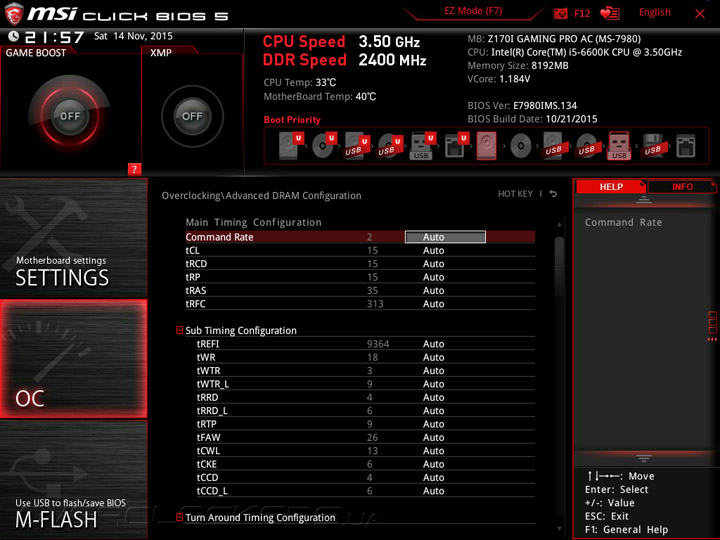

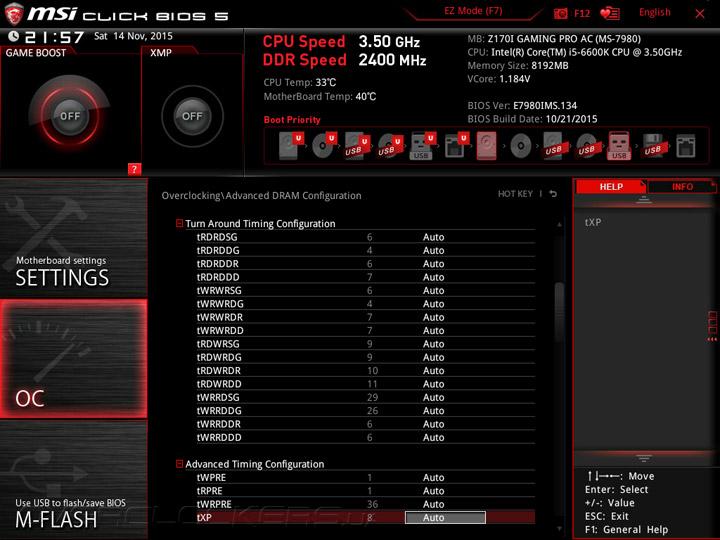

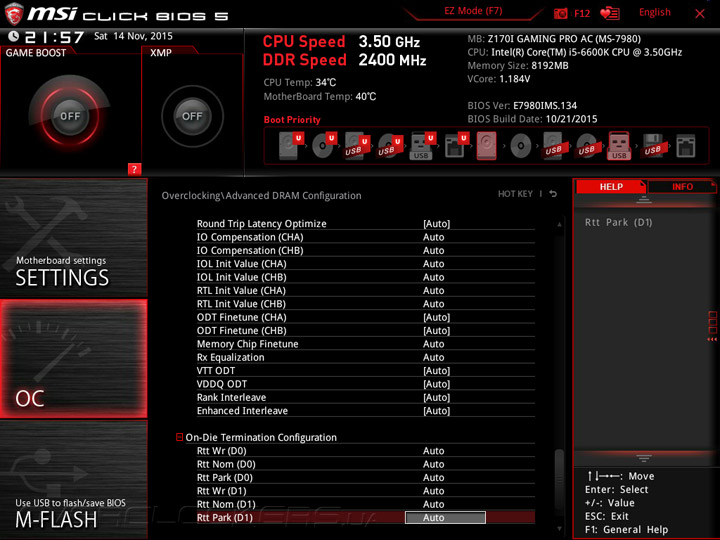

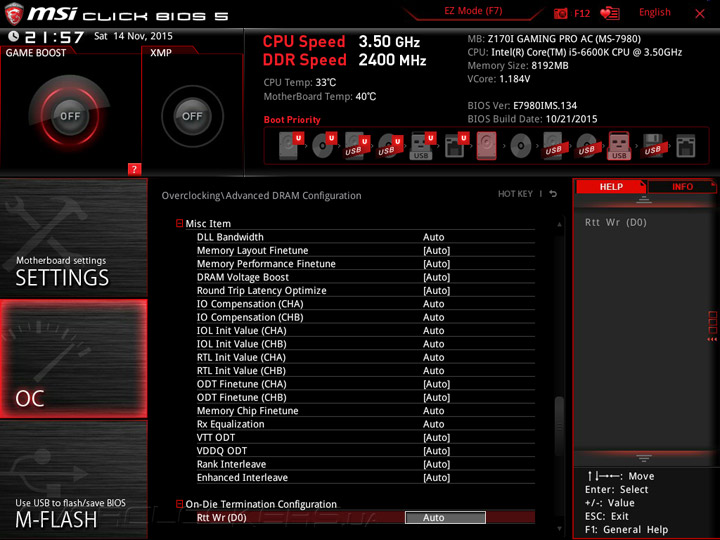

При внимательном рассмотрении устанавливаемых параметров можно осознать факт серьёзной разницы между этой компактной моделью и другими, более мощными продуктами; её трудно уловить в первые секунды знакомства. Но и при таких граничных значениях можно рассчитывать на значительные успехи в разгоне. Наиболее важные параметры собраны в таблице:

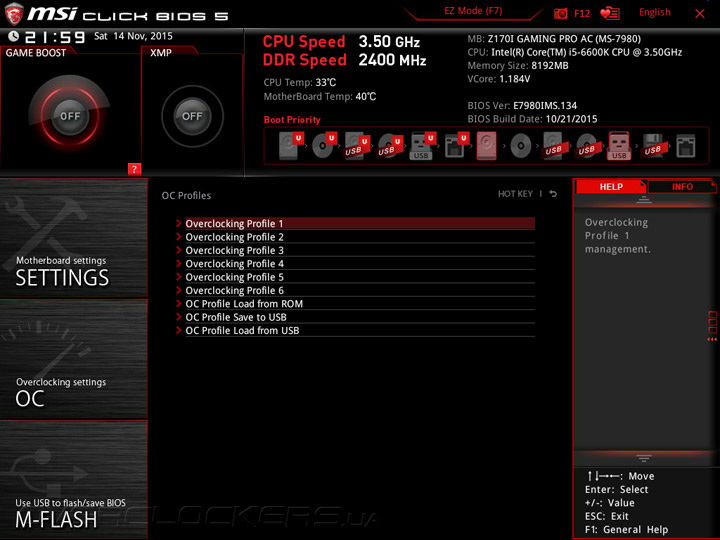

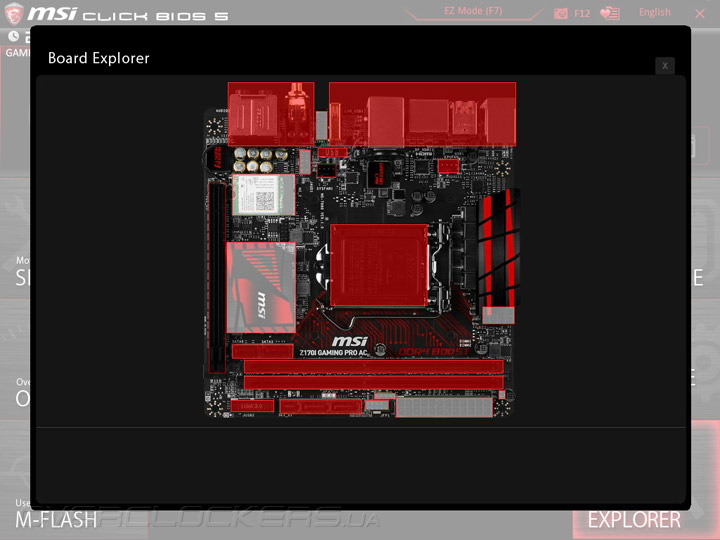

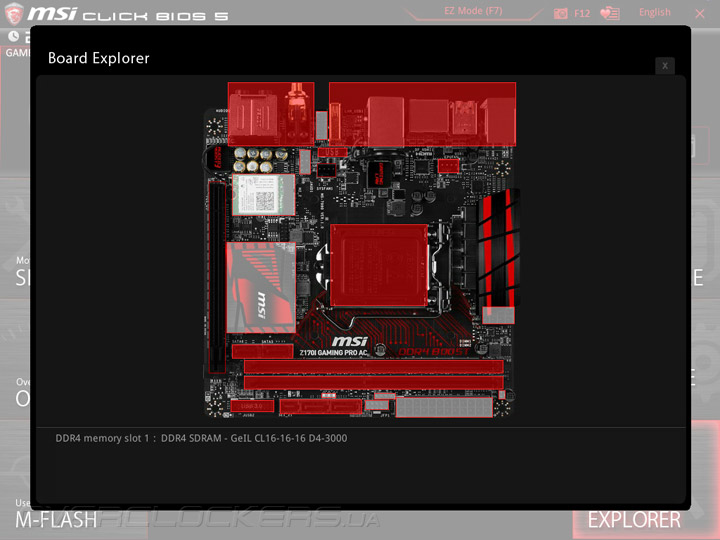

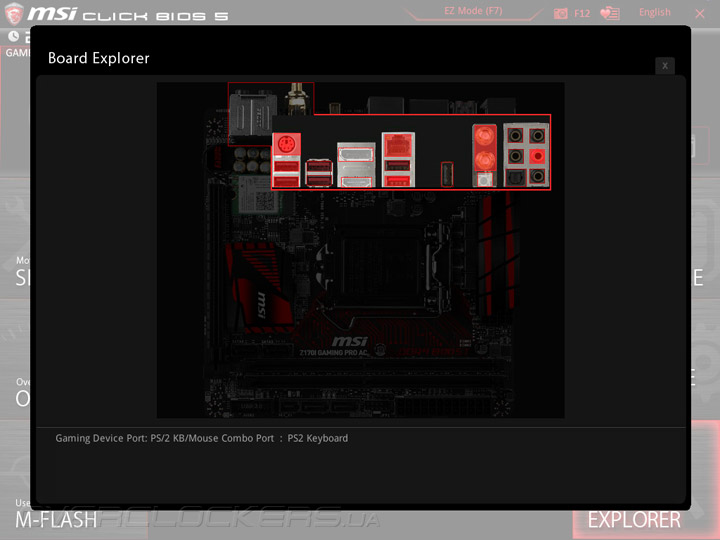

Действующие настройки системы можно хранить в одном из шести слотов, заготовленных в прошивке. Board Explorer позволит в интерактивном режиме изучить номенклатуру используемых компонентов или подключенных к плате устройств.

Искусственных ограничений в UEFI не обнаружено, взглянем на фирменную программную поддержку платы.

Комплектное ПО

В составе набора утилит удалось найти несколько новинок, но вначале список всех доступных для работы с Z170I Gaming Pro AC:

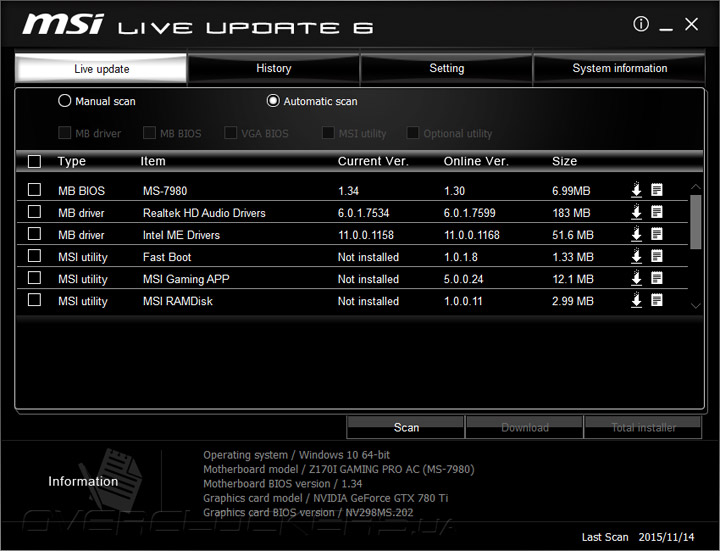

Live Update 6 позволит быть в курсе выхода новых версий уже установленных продуктов, также здесь видны такие, что не были инсталлированы по каким-либо причинам.

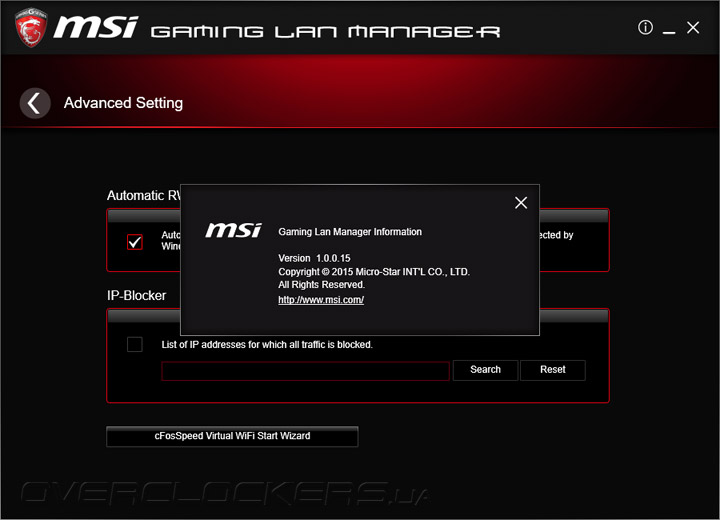

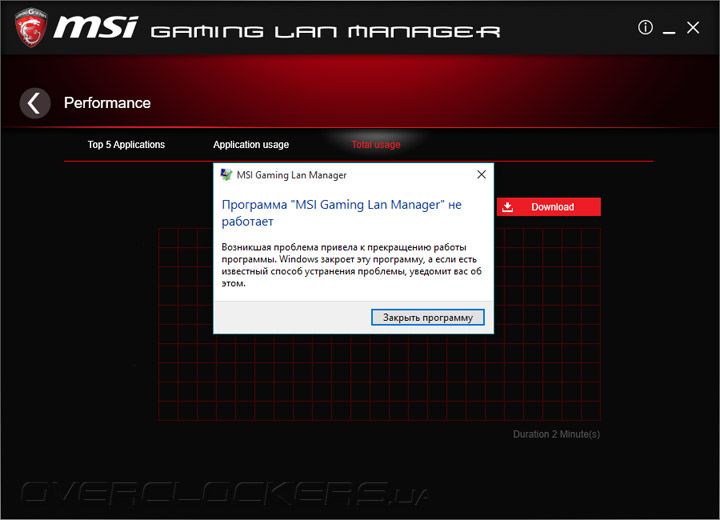

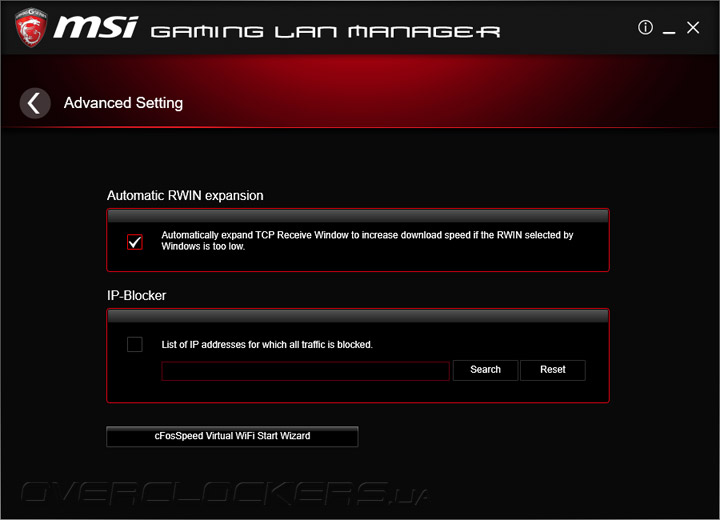

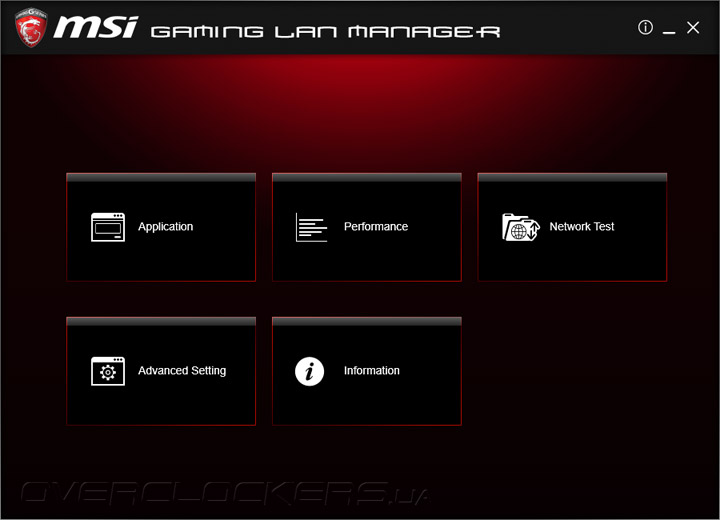

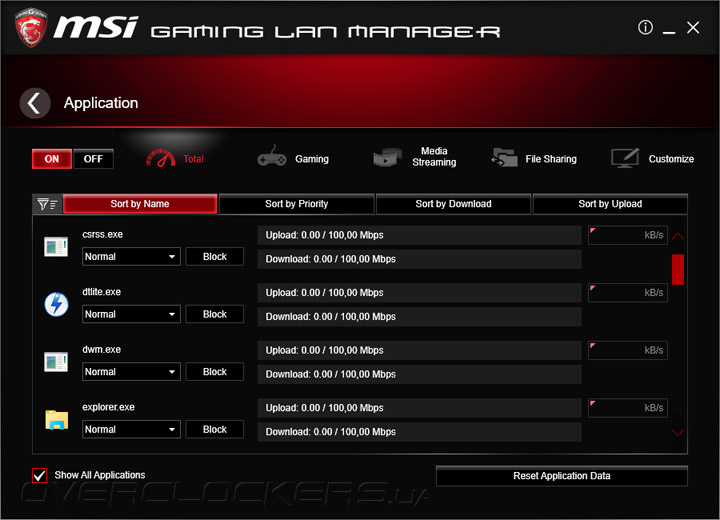

Сетевое оснащение базируется на cFosSpeed, где был существенно упрощён интерфейс пользователя. При работе с Windows 10 наблюдаются давние проблемы. Прямой разработчик и конкуренты уже обладают свежими сборки, то есть и для MSI Gaming Lan Manager вопрос стабильной версии решится в ближайшем будущем.

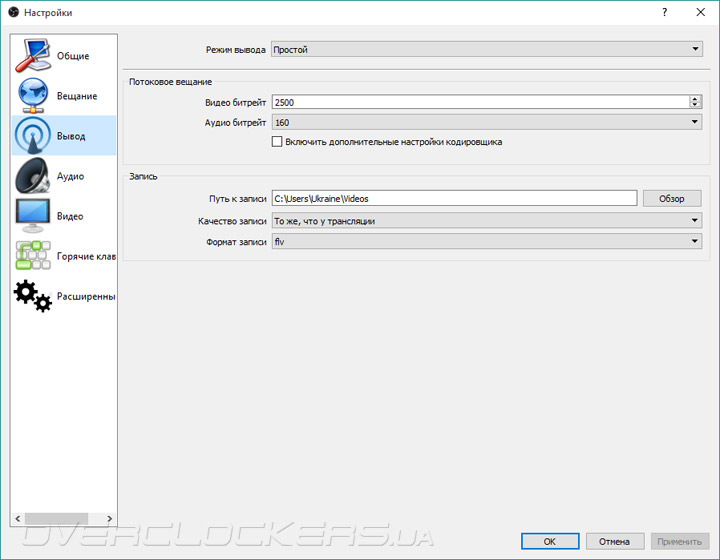

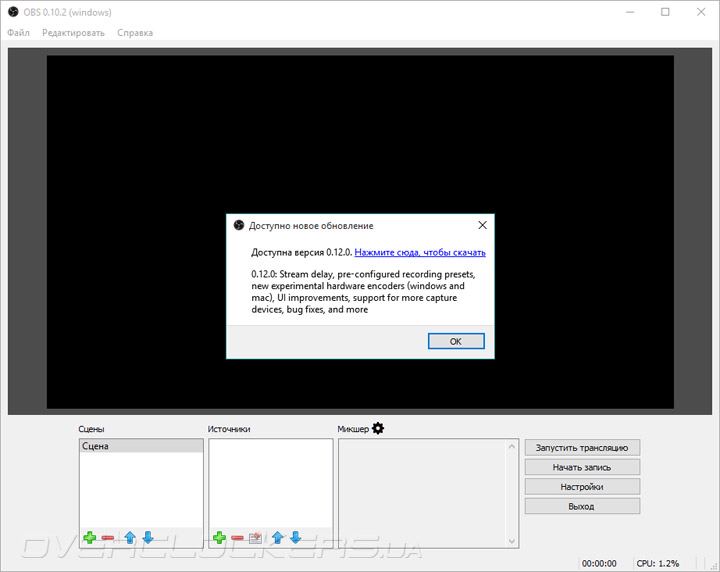

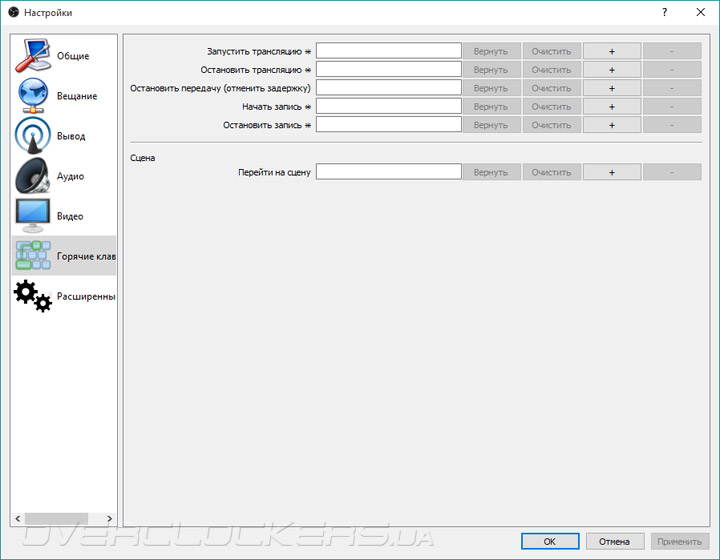

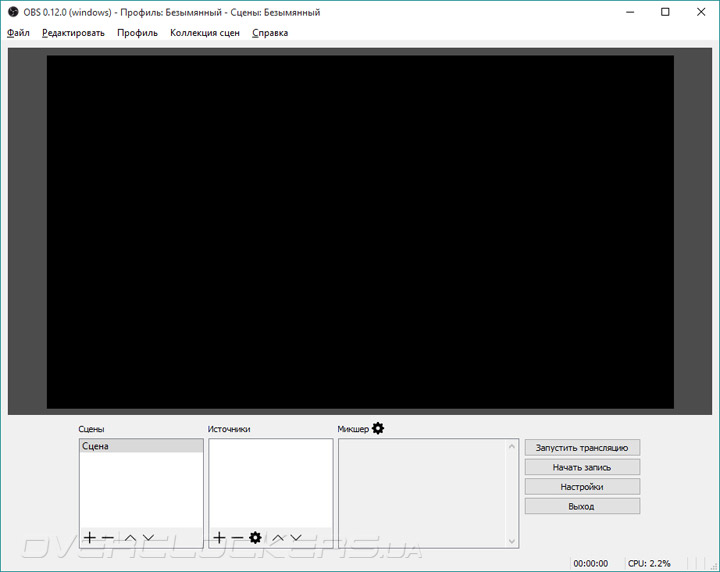

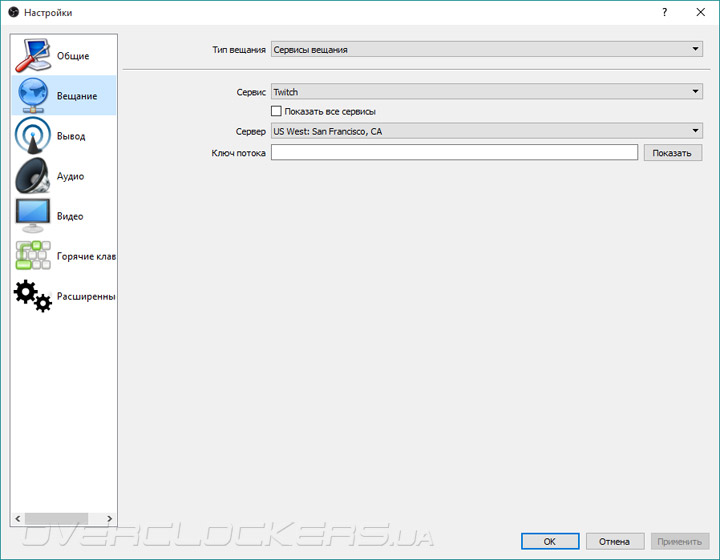

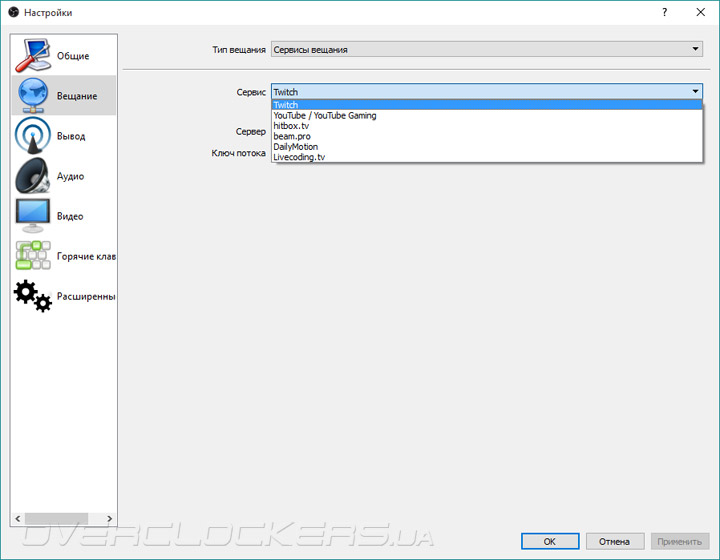

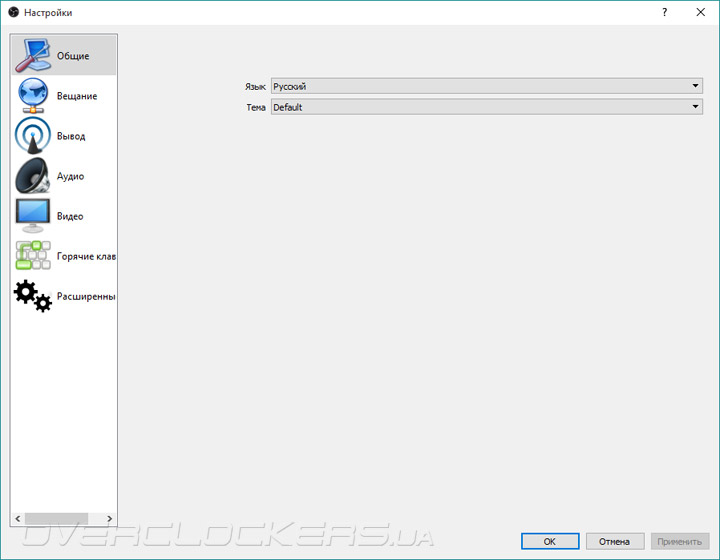

Образ игрового устройства дополняет стриминговое ПО с лицензией GPL (свободно распространяемое), то есть не привязанное к оборудованию. Но аудитории, не подозревающей об его существовании, такая забота будет только на пользу. Название утилиты — Open Broadcaster Software. Судя по всему, проект активно развивается, о чём мне позволяет судить свежее обновление утилиты. Настройки широкие, она наверняка вызовет интерес у активных стримеров.

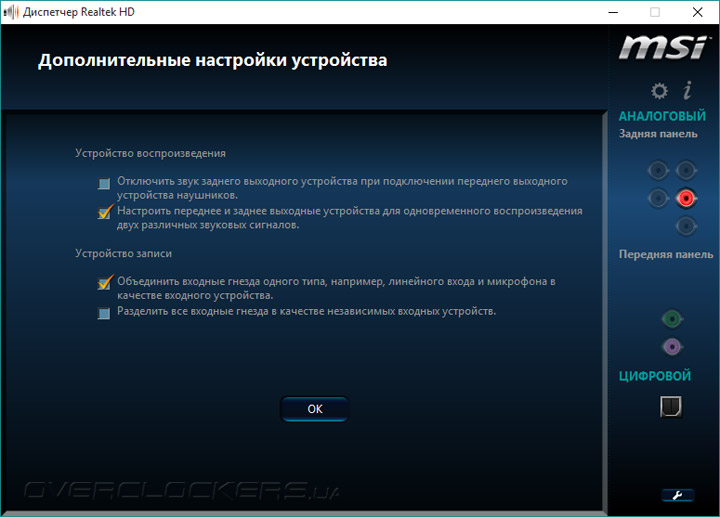

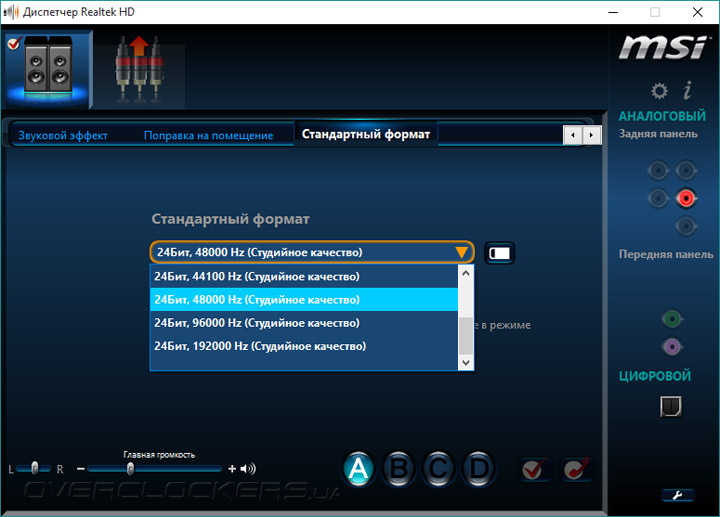

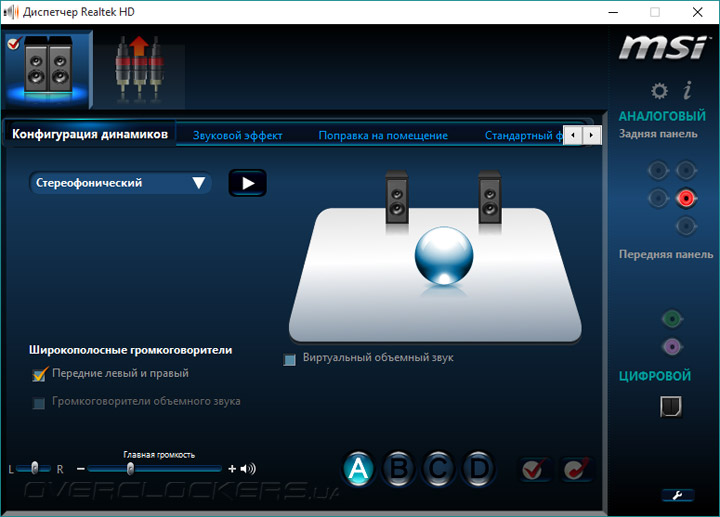

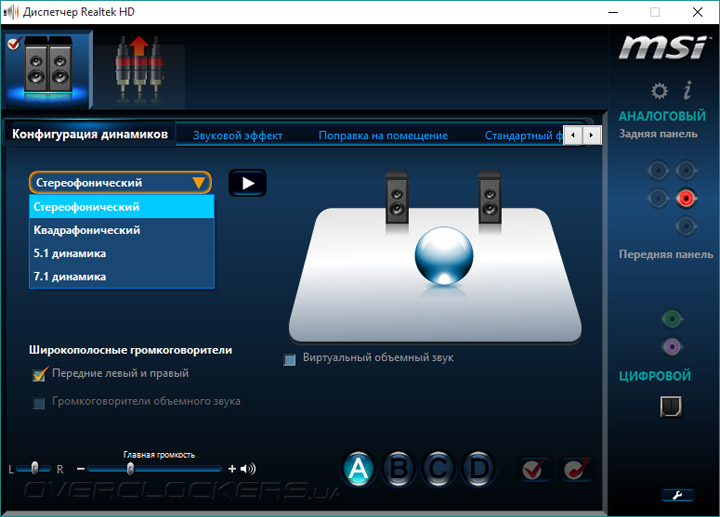

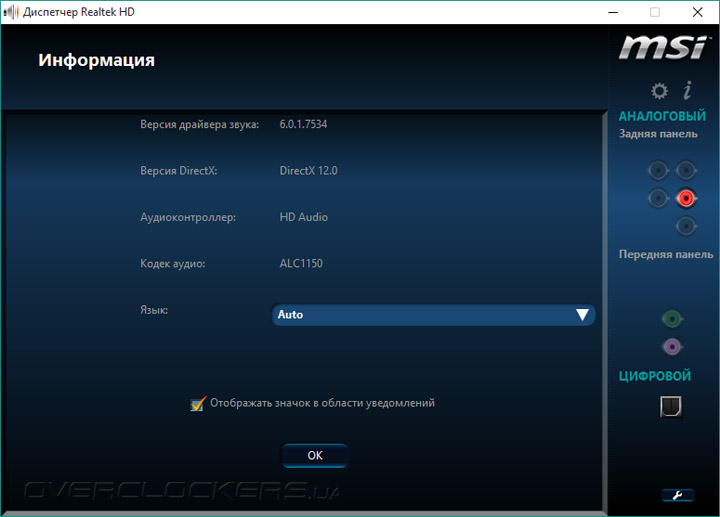

Звуковое оснащение осталось базовым, то есть ничего к Диспетчеру Realtek HD добавлено не было. В нём тоже нет никаких специфических возможностей, лишь базовые вещи, свойственные всем продуктам.

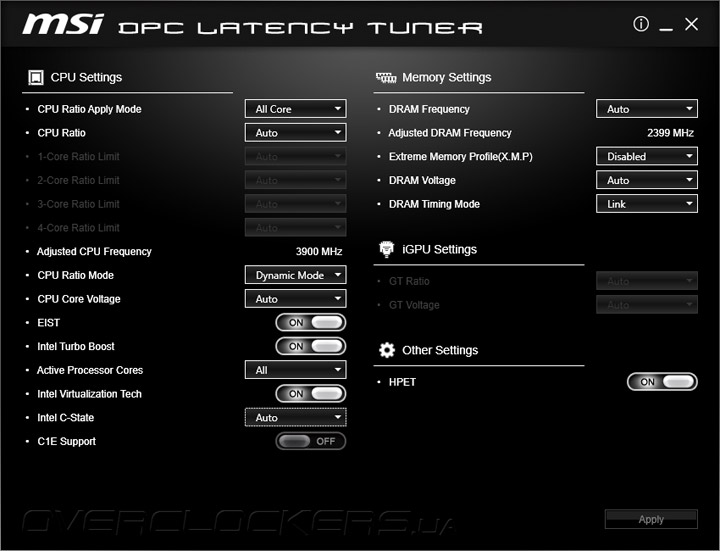

Ещё одной интересной новинкой является утилита DPC Latency Tuner. Разработчики уверяют, что настройка системы начинается отсюда, а прямым итогом будет улучшение показаний в отзывчивости работы системы, измеряемой посредством широкоизвестной утилиты, отсылка к которой и заложена в названии. Мне тяжело сказать, от чего можно избавиться или наоборот — начать активно использовать — для достижения какого-либо эффекта. Повлиять на отклик не получилось никак, сколько я бы не изощрялся. Быть может, её нужно использовать лишь в случае явных проблем в работе системы.

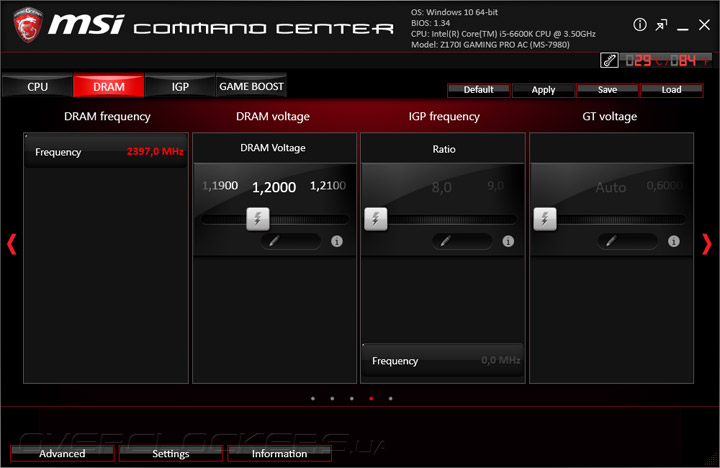

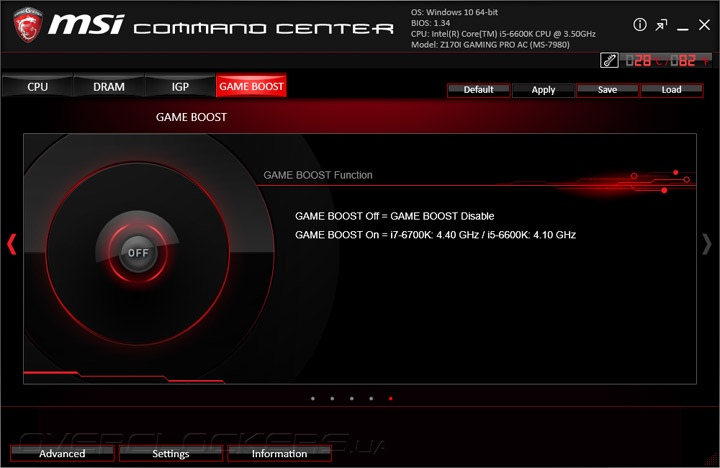

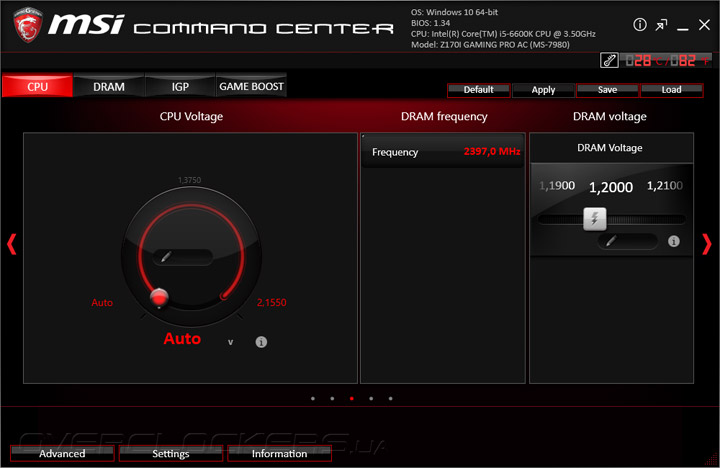

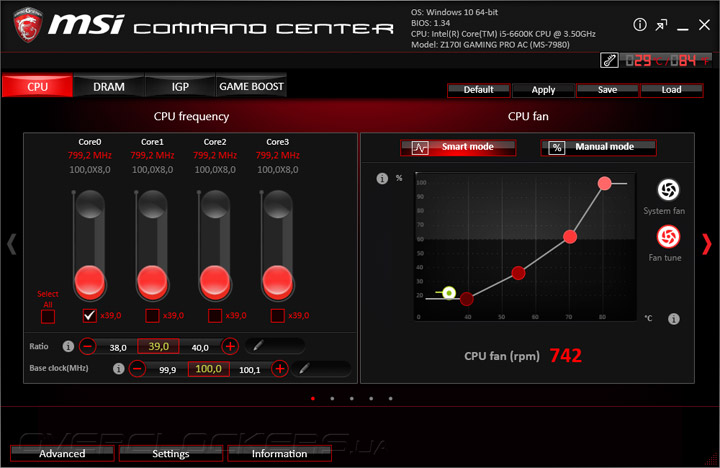

Конечно, не обошлось без фирменного комплекса Command Center. В главном меню я не нашёл ничего нового или знакового. Профиль по автоматическому разгону Game Boost всего один, такой же, что доступен в среде UEFI.

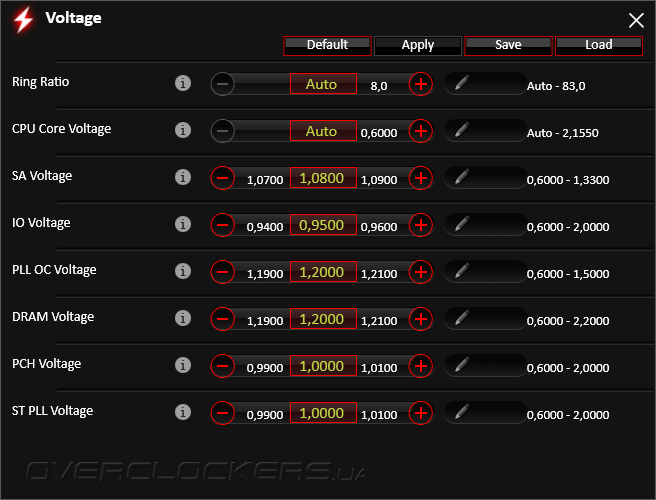

Штатные настройки различных напряжений можно подсмотреть на отдельной странице. Правда, самого интересного здесь не увидеть.

Насколько выставленные отметки далеки от истины — говорить тяжело, ведь контроль за параметрами крайне скуден, а всё из-за скромного мультиконтроллера, распаянного на плате.

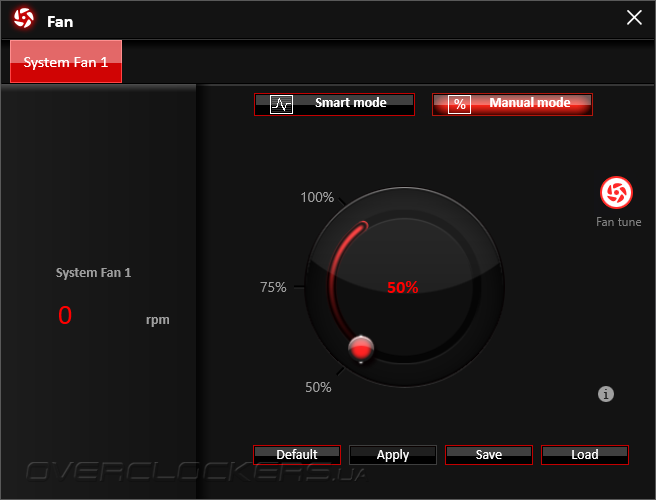

Ввиду всего единственного дополнительного канала для подключения вентиляторов рассматривать в разделе Fan практически нечего. Здесь всё ещё не убрано ограничение, установленное на отметке в 50%, хотя в UEFI его нет.

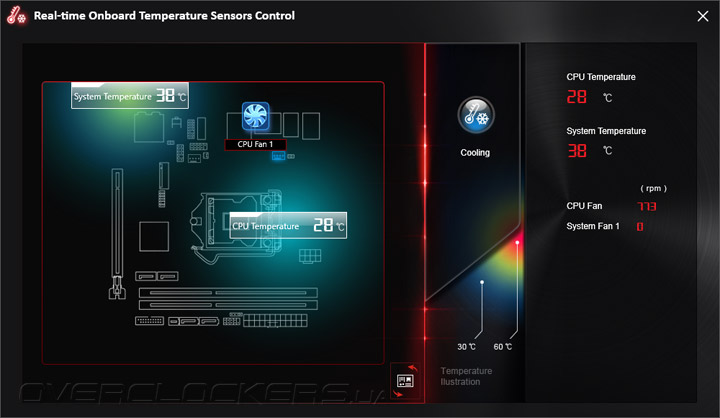

Интересным выглядит форма платы на странице мониторинга температуры.

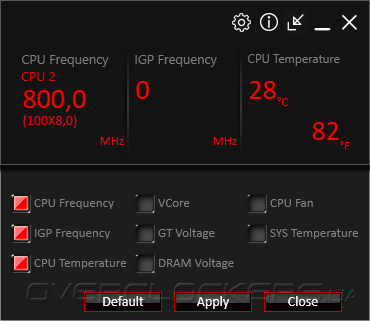

Весь комплекс может принимать совершенно компактный вид. В окне будут отображаться ряд основных параметров в режиме реального времени.

В довершение хочется отметить модель используемого беспроводного адаптера. С установкой драйверов проблем никаких не было, как и с его работой в системе. Даже без антенн были видны несколько самых ближайших к стенду беспроводных сетей, а при их монтаже количество видимых точек доступа ожидаемо увеличилось, также стал увереннее сигнал от каждой из них.

Источник

Обзор материнской платы MSI Z270 Gaming M5. Обновлённое решение среднего ценового диапазона с «геймерским» уклоном

Игровая серия материнских плат от компании MSI пользуется устойчивой популярностью, знакомство с обновлённой линейкой изделий на базе Intel Z270 мы решили начать с несложной средней модели, имеющей индекс «M5». Минимальное количество дополнительных функций позволит заострить внимание именно на общехарактерных чертах новой плеяды устройств, забегая наперёд, изменений действительно немало.

Это — полнофункциональный продукт с небольшим числом бонусов и без резких упрощений в дизайне. Подсистема питания выглядит достаточно убедительно. Дополнительно привлекается контроллер USB 3.1 для портов на задней панели. Глядя на старшие платы, тут не найти вспомогательных кнопок для открытого стенда или многопозиционного активатора упрощённого разгона. Общий набор возможностей собран в таблице:

Упаковка и комплектация

Оформление коробки не меняли и оно довольно броское, сама плата частично отображена на лицевой стороне.

Сзади есть полноценное фото продукта и таблица с характеристиками, выполнены акценты на включенном в комплект наборе программного обеспечения. Заверена поддержка пятисот наборов оперативной памяти, потому вряд ли пользователь столкнётся с проблемами (не)совместимости.

Внутри коробки есть:

Внешний вид

Отмечу отказ от ярких цветов в оформлении нового продукта, остались лишь монохромные мотивы. Также появилась декоративная накладка, новый способ у производителей разнообразить впечатление от знакомства с платой. Габариты вписались в формат ATX, имеется девять точек для крепления.

На тыльной стороне распаяно небольшое число электронных компонентов, куда входит группа белых светодиодов, находящаяся в зоне звуковой части. Все конструктивные элементы имеют надёжное винтовое крепление.

Накладка на чипсет роль простого охладителя сменила на яркий элемент дизайна. Здесь имеется «молния» и пять отверстий снизу, которые подсветят часть корпуса. Интенсивность получаемого света довольно высокая.

Для подключения накопителей предусмотрено шесть классических портов SATA и один U.2.

Не обошлось и без пары компактных M.2. Верхний может принять устройства типоразмера 21100.

Нижний рассчитан на 2280 или короче. Ресурсы системы распределены между всем этим благолепием, то есть одновременная работа всех портов невозможна.

Железный щит выполняет не только декоративную и, собственно, защитную функции, — благодаря наличию термопрокладки его можно назвать охладителем, правда, теплоёмкость такого решения будет невысока (но такая реализация лучше, как мне кажется, чем вообще ничего).

Есть колодки для подключения четырёх корпусных кабелей от гнёзд USB второго и третьего поколений.

Внизу расположен индикатор кодов POST красного свечения, после загрузки ПК там отображается температура процессора.

Пять светодиодов белого исполнения находятся в правом верхнем углу. Это комплекс EZ Debug LED и лампа активного состояния XMP. Над модулями памяти видна кнопка, позволяющая прошить микрокод, даже когда процессор не установлен (прямое копирование технологии конкурентов, но в результате пользователи только в выигрыше).

Конфигурация слотов PCI-E незатейлива. Армированные располагают ресурсами шестнадцати линий от ЦП, остальные работают с PCH.

Цифры, замеченные на накладке, не подсвечиваются, хотя такой шаг практически напрашивается. Вместо этого, диоды расположены с другого края гнёзд PCI-E, единственная видеокарта в составе нашего стенда позволила заработать соответствующему экземпляру красного свечения.

Для всех слотов под память придумали единый экранирующий колпак, уже под ним, у верхней части платы, есть четыре белых светодиода, активируются они в соответствии с установленными там модулями.

Сетевой адаптер и звуковой кодек распаяны в обычном исполнении, у них нет личных экранирующих конструкций. Имеется единственный экземпляр операционного усилителя.

Пластиковая накладка распространяется даже на радиаторы схемы VRM! Выглядит она немного усечённой, вероятно, больше фантазии в реализации следует искать у старших продуктов. Она ничуть не помешала установить башенный кулер при проведении тестирования.

Работу стабилизатора возглавляет ШИМ-контроллер uPI Semiconductor uP9508. Его стандартные возможности описываются формулой 3+2 «фазы». Фактическое исполнение трансформировало эту схему в 4+1. Для этого привлекли пять внешних драйверов-удвоителей uP9516 (два находятся на лицевой стороне, а ещё три — на тыльной). Таким образом, восемь каналов реализуют стабилизатор напряжения ЦП и два предусмотрены для нужд интегрированного ГП. Силовые элементы — от Niko Semiconductor. Каждый процессорный канал включает пару вида PK616BA и PK632BA. У ГП в составе каждого канала есть один PK616BA и два PK632BA.

Радиаторы силовой подсистемы насчитывают некоторое число рёбер, а роль передатчика тепла возложена на прокладки достаточной площади. Охладитель PCH использует для контакта с кристаллом термопасту.

Задняя панель не является переполненной, но для продукта среднего ценового диапазона здесь жаловаться не на что. Предусмотрено два цифровых видеовыхода. Стойка для подключения сетевого кабеля снабжена подсветкой красного цвета. Выходы USB различных поколений начитывают семь единиц, чего для обычных сценариев эксплуатации ПК должно хватить. Имеется кнопка для сброса настроек. Порт HDMI дополнен конвертером уровней сигналов ASM1442.

Возможности UEFI

Внешний вид фирменного UEFI от MSI не изменился. Его называют Click BIOS 5. Для обновления прошивки предусмотрен механизм M-Flash, отработавший у нас без замечаний.

Базовый режим позволит детальнее узнать об используемых в системе процессоре, памяти и накопителях. Ещё тут можно настроить работу охладителей, активировать профиль XMP или же воспользоваться услугами моментального разгона, реализованного инженерами компании. Избранные пункты из состава оболочки можно при желании собрать в одном из пяти собственных разделов.

Компонент Hardware Monitor покажет действующие значения четырёх самых важных для разгона величин напряжений, также видны системные +5 и +12 В (интересно, почему позабыта свойственная такой компании величина +3,3 В)? Всего шесть охладителей могут изменять обороты посредством сценариев, формируемых на плате. Для колодок CPU 1 и PUMP 1 используется исключительно интерактивный вариант, а вот четыре системных вентилятора работают изначально при фиксированных оборотах, хотя и для них можно составить отдельные мудрёные профили работы.

Для деликатной настройки работы системы предусмотрен расширенный режим UEFI.

Раздел по разгону изначально скрывает часть параметров, а для их отображения можно перейти в положение Expert.

Среди вспомогательных механизмов интересно видеть профили для разгона (или тонкой настройки) оперативной памяти.

Для проведения собственных экспериментов также есть богатый набор различных параметров.

Поводом для радости поклонников продукции MSI стало появление механизма LLC у стабилизатора напряжений.

Для наглядности все важные параметры я собрал в общую таблицу.

Для сохранения настроек предусмотрены шесть профилей. Интерактивный обозреватель компонентов системы демонстрировал полную работоспособность.

Комплектное ПО

Имеется ряд нововведений в наборе утилит. Фактически, сам набор во многом похож на прежний, как пример можно вспомнить MSI Z170A MPower Gaming Titanium.

Рекомендую начать знакомство с Live Update 6. Здесь можно загрузить и тут же установить самые свежие (из имеющихся на серверах компании) версии драйверов или утилит. В будущем программа сможет периодически проверять обновление тех же продуктов.

Фирменная оболочка для изменения настроек UEFI называется Command Center. Каких-либо нововведений я для себя не отметил. Она умеет сворачиваться в компактное окно. Механизм по наладке работы вентиляторов мало в чём отличается от предложенного в UEFI.

Полезными вкладками могут стать Hardware Monitor и Real-time Onboard Temperature Sensors Control, где видны действующие значения напряжений, температуры платы, процессора и частоты вращения охладителей.

DPC Latency Tuner представляет собой отдельную утилиту для работы с более тонкими настройками, но в своём начале она всё так же опирается исключительно на возможности UEFI.

Dragon Eye — фирменный инструмент для работы оверлея, а точнее — вывода видео с YouTube или Twitch.

Fast Boot — простой механизм для моментального попадания в среду UEFI сразу после перезагрузки системы.

Подстройка работы ПК в среде ОС посредством различных вспомогательных механизмов реализована силами MSI Gaming APP. Как и в Command Center, на этот момент ничего нового здесь не предложили.

Немного подробнее хочу рассказать о системе подсветки. Алгоритм влияет на работу иллюминации лишь в зоне охладителя PCH. Выбор цвета подразумевает серьёзные ограничения на фоне прочих RGB LED-подсветок. Да и самих сценариев немного. Отключение срабатывает для всех узлов на плате, снабжённых светодиодами.

RAMDisk имеет понятный интерфейс и работает сразу после установки.

MSI Smart Tool занимается подготовкой носителя для процедуры безболезненной инсталляции Windows 7.

X-Boost управляет работой дисковых подсистем. Использование готовых профилей позволит активировать некие сценарии для всей системы в комплексе, однако ни изменения частот, ни влияния на громкость я так и не заметил, возможно, новая утилита нуждается в доработке.

Компания Realtek подготовила новый кодек, который разом подхватили все производители материнских плат. Управление ALC1220 основывается на собственной разработке компании. Автоопределение импеданса выглядит немного иначе, если вспоминать недавний обзор ASUS Maximus IX Hero. Фактически, есть три разных профиля для работы связки с ОУ, но выбор можно произвести и самостоятельно. Реализован крайний режим с частотой дискретизации 192 кГц и квантованием до 32 бит. Что же до самого звучания, то я был приятно удивлён подачей материала, вспоминая лучшие решения на ALC889, которые мне довелось слышать. Нет никаких частотных провалов или сухости, присущей дешёвым кодекам.

Для ещё больших эмоций от звукового контента предложено воспользоваться Nahimic 2. Тут есть несколько готовых профилей, соответствующих тому или иному сценарию эксплуатации компьютера, больше всего внимания уделено, конечно же, играм. Также можно и самому заняться подстройкой разных выделенных разработчиками условных компонентных групп.

Несколько пугающе выглядит новый интерфейс для взаимодействия с сетевым адаптером Killer и разграничением приоритетов среди приложений, обращающихся к Сети. Слегка напоминает времена Windows 98, но основная суть и содержание вкладок остались прежними. Глубоких настроек фактически никаких здесь нет.

Разгонный потенциал

Для тестов привлекался розничный экземпляр Core i7-7700K, который работал без замены штатного термоинтерфейса, этот факт является главным ограничением при поиске максимальных частот.

У рассматриваемой платы из готовых сценариев по разгону ЦП имеется лишь один профиль Game Boost. Его активация приводит к использованию XMP для памяти, в том числе повышается напряжение — до 1,35 В. Отключаются энергосберегающие технологии, режим работы охладителей CPU 1 и PUMP 1 переводится в максимально производительный. Растёт частота ЦП — до величины 4,8 ГГц, но использование AVX будет понижать планку до 4,4 ГГц. Отмечу также нескромно высокие действующие значения для вспомогательных CPU IO и SA.

Напряжение на ядрах не превышало 1,3 В, но такой рубеж оказался непреодолим для выбранного экземпляра процессора, поскольку уже после трёх минут работы LinX активировался пропуск тактов в результате перегрева, хотя частота и составила всего 4,4 ГГц. Для более простых задач на отметке в 4,8 ГГц проблем не было.

Повышение частоты BLCK с сохранением полной работоспособности системы завершилось на границе 363,5 МГц.

При этом никаких особых подходов не использовалось. Кроме понижения основных множителей, повышались лишь четыре напряжения и вручную фиксировалась конфигурация задержек для ОЗУ.

Эксперименты с повышением частоты ЦП успешно завершились лишь на частоте 4728 МГц. Вместе с работающей на 3152 МГц памятью система работала на гране перегрева. Однажды я уже стакивался с особым поведением платы MSI, вспомнить о нём пришлось и теперь. Каждый «холодный» пуск системы приводит к новой интерпретации установленных параметров, особо «отличилась» в этот раз отметка DRAM Voltage. В положении «1,3 В» итоговое число могло принять значение как 1,35 В, так и намного меньше, как это было, к примеру, при итоговом эксперименте — 1,31 В. CPU SA не затрагивалось, а IO выросло до 1,05 В.

Обилие профилей LLC позволило подобрать оптимальный для тестового сценария, им оказался Mode 4. В таком режиме уровень напряжения на процессоре фиксировался как максимально стабильный, а сама величина равнялась 1,265 В.

Отличная стабилизация видна и по графику энергопотребления системы, границы уложились в пределы 52–192 Вт. Максимальный нагрев стабилизатора на плате составил 73 °C, а радиаторы (точнее, пластиковая накладка, расположенная поверх них) не прогрелась выше 43 °C.

Познав нрав стабилизатора питания памяти, говорить о значимых успехах в разгоне DRAM не приходится. Используя проверенный набор задержек вида 17-18-18-39-2T, удалось взять рубеж в 3415 МГц. Не самый плохой результат, учитывая штатные возможности комплекта, но и до виденных на других платах отметок несколько далековато. Фактическим напряжением на модулях было 1,5 В, а CPU IO пришлось поднимать до высоких 1,32 В. Что порадовало, так это само поведение устройства — мне ни разу не пришлось обнулять CMOS, потому как в случае неудачной процедуры POST происходила перезагрузка системы с предложением внести изменения в настройки.

И в этот раз результаты стресс-теста показали невыразительную стабилизацию напряжения на памяти, поэтому для высоких разгонных результатов (если они действительно важны) лучше присмотреться к другому продукту.

Тестовый стенд

В состав стенда вошли:

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Результаты тестирования

Перед началом испытаний единственное вносимое изменение в настройки системы — активация XMP для пары модулей памяти. Частота ЦП равнялась 4,5 ГГц для всех типов нагрузки, как и у предыдущих участников испытаний. Величина BCLK оказалась немного завышена — до 100,3 МГц, потому новинка вполне может завладеть едва уловимым преимуществом.

Начнём анализ результатов с замеров быстродействия подсистемы памяти.

Испытуемая на несколько процентов отстаёт от остальных коллег по цеху, хотя латентность в порядке.

Выполнение несложных расчётов никак не откликнулось на выявленную только что особенность.

Приближённые к реальной нагрузке бенчмарки обрисовали картинку исключительно в ярких красках, по всей видимости, сказывается несколько повышенная опорная частота.

Свежая сборка 3DMark наметила тенденции в подтягивании производительности системы к былым отметкам (как у версии 2.0), что же до испытуемой, то вновь никаких замечаний нет.

Адекватные результаты зафиксированы в стареньких играх.

Несколько удивили показатели с высокими настройками в GTA V, многократно я проводил замеры, но все они были разочаровывающими. Учитывая единичность прокола, тут вина скорее в разработчиках самого тестового сценария (результаты заметно разнятся при каждом его запуске). В прочих режимах система функционировала корректно.

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Активация XMP обнажает проблемы в функционировании подсистемы памяти на плате, ведь тут же растут до невероятных отметок вспомогательные CPU SA (до 1,37 В) и IO (до 1,34 В). Наш комплект ОЗУ работал с меньшими уровнями даже при разгоне, по всей видимости, разработчики перестраховались от возможных проблем с другими, менее податливыми модулями. Напряжение на процессоре не превышало 1,26 В, для PCH и вовсе было штатным. Всё это без сомнений сказалось на повышенном уровне потребления энергии, благо, компьютер вел себя полностью стабильно, а производительность была хорошей.

Вывод

Как показало наше знакомство, MSI Z270 Gaming M5 вполне соответствует своему классу. Из особых качеств выделю новую реализацию звуковой подсистемы. Порадовали профили LLC для подсистемы питания процессора, никаких проблем с его разгоном здесь быть не должно. Да, особых высот без «скальпирования» теперь не достичь, но настоящих энтузиастов этим не испугать.

Для колеблющихся покупателей продукт может быть привлекателен простой процедурой настройки в UEFI, также не стоит забывать про набор программ. Что же до повсеместной подсветки, то здесь её оформили пусть и заметно, но не предоставили полного механизма по реализации фантазий. Для облечённого разгона есть всего один профиль, и он достаточно оптимистичен для обычных розничных процессоров.

Что касается подсистемы памяти, то разгон модулей ОЗУ возможен, но требует высоких напряжений, впрочем, даже активация XMP приводит к тем же шагам. Потому итоговый уровень потребления всего компьютера оказывается высоковат. Однако никаких вопросов к стабильности системы не было, продуктивность также была ожидаемо высокой.

Как бы там ни было, к моменту анонса новых плат MSI успели хорошо подготовиться, не вижу никаких явных ограничений для рекомендации продукта широким кругам пользователей.
