Реле ходовых огней на лампах дальнего света DRL-6-V
В общем все это надоело и было решено поставить реле ходовых огней. Опыт такой установки уже был.
Почему именно на дальнем свете? Все просто:
— дальний свет расположен на максимально возможной высоте
— светит не в пол как ПТФ, т.е. авто будет лучше обозначено на дороге
— схема дальнего «в пол накала» (в моем случае 30%) с плавным включением/выключением вообще не насилует лампы и они ходят очень долго
Схему подключения подсмотрел у dmitry-5 (ссылка на запись внизу), но немного изменил под свои нужны.

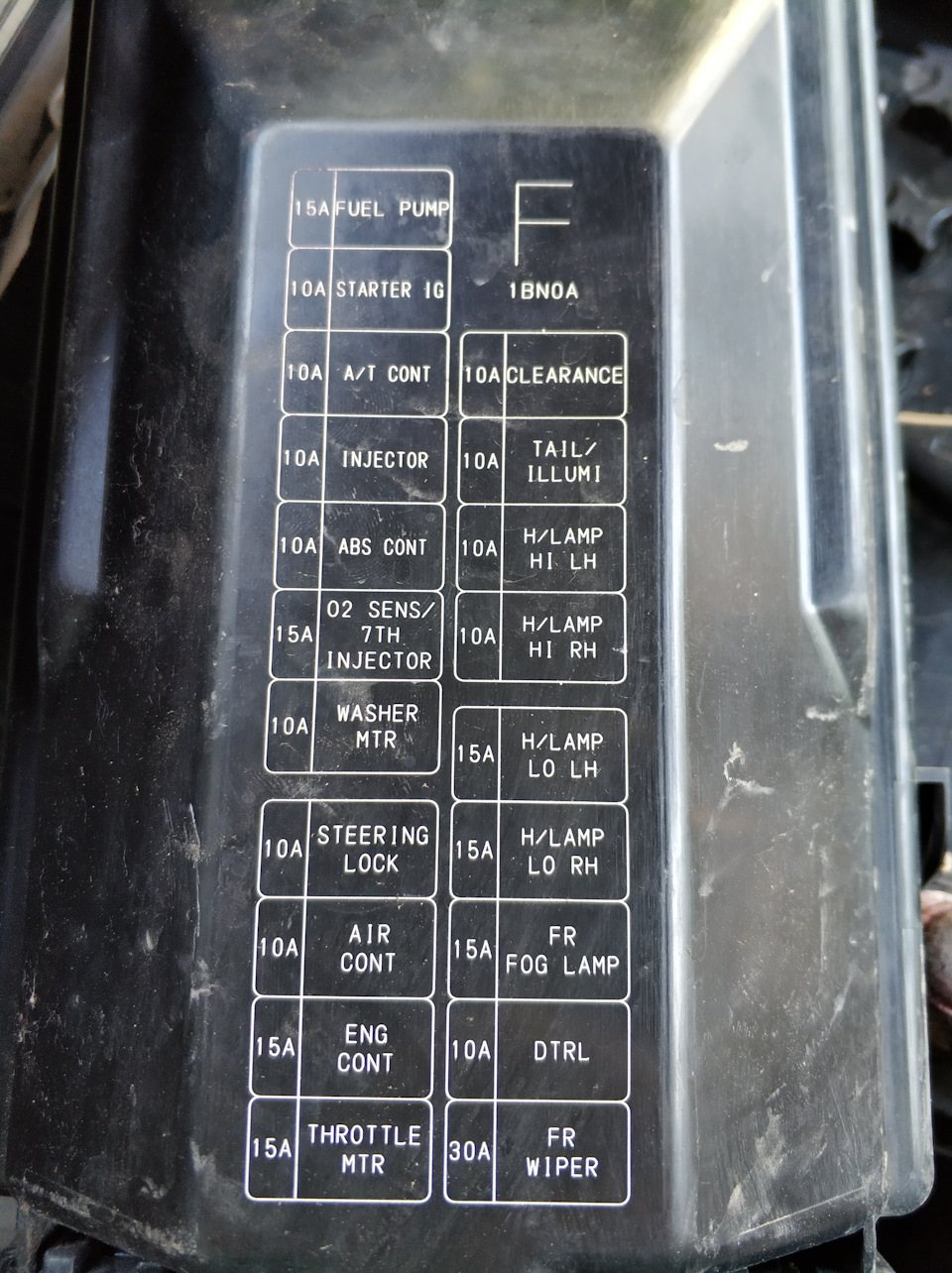

Блок IPDM и схема предохранителей
Теперь по каждой точке подключения отдельно (по схеме РХО):
1. Подключение к +12В. На РХО толстый красный провод. Подключил напрямую к клемме аккумулятора через предохранитель 10А. Делать так не нужно, т.к. не будет учитываться нашим регулятором зарядки аккумулятора. Переподключу потом на +12В в блоке IPDM.
2. Масса. Черный провод. Переподключил провод на штатный болт массы на правом стакане, который нельзя не заметить. Главное НЕ подключать к минусовой клемме аккумулятора.
3. Дальний свет. Толстый коричневый (в старой версии черно-красный) провод. Подключил к 55 предохранителю H/LAMP HI RH 10А. По электрической схеме IPDM указаны контакты 89 90 для дальнего. Но смотря на их толщину в разъеме мне стало стремно к ним подключаться а также нужно подключаться к обоим проводам.
4. Зажигание. Синий провод. Подключил к 88 контакту (можно к 47 предохранителю Washer MTR 10А).
5. Габариты. Красный провод. Это блокировка работы РХО при включении габаритов/ближнего света фар. Подключил к 91 контакту (можно на 52 предохранитель Clearance 10А это передние габариты, половина задних и подсветка номера).
6. Концевик ручного тормоза. Зеленый провод. Минусовая блокировка работы РХО. Т.к. ручным тормозом никто практически не пользуется и смысла в блокировке по нему 0 было решено контролировать положение рычага АКПП. Подключил на 46 контакт (верхний левый разъем красный провод). Здесь у нас получается +12В когда рычаг в положении P или N, и масса в другом случае. А нужно нам все наоборот, поэтому подключается через инвертор.
Все провода провел в гофре, вывел их к коробочке с реле возле аккумулятора и запихнул туда РХО. Удобно и в случае настройки не нужно будет разбирать IPDM.
В конечном результате имеем РХО работающее только тогда когда запущен двигатель, не горят габариты и рычаг АКПП находится в положении D или R. Во всех остальных случаях РХО не горит. Не нужно регулировать подсветку приборки, т.к. каждый уровень соответствует своему — днем дневной ночью ночной. Теперь можно поставить рычаг переключения света в положение AUTO и забыть о том что вообще нужно переключаться. Переключаться все таки придется, т.к. датчик света на финике работает не ахти. Включается даже если немного пасмурно. В Skoda алгоритм включения авто-света был намного адекватнее. Поэтому пока AUTO буду включать сам когда стемнеет или по ситуации.
Про ДХО и предохранители
не так давно быквально в этой теме www.drive2.ru/l/534332965358928854/ я писал об установке последней имеющейся у меня в наличии лампочки ДХО, и обещал после перейти к тестам китайских ламп светодиодных кукурузок и филоментных, но тут возникли определенные сложности, для того чтобы воткнуть китайские лампы нужно поменять поляность в фишке ДХО, резать провода это не вариант, а как разобрать фишку пока не ясно, так что от этой затеи пришлось временно отказаться, но сейчас не об этом, установленная лампа прошла примерно 2500 тыс. км, точно сказать не могу поскольку не сразу заметил что она перегорела, но вот дальше произошол очень интересный момент, запасной лампы накаливания у меня в тот момент при себе небыло, сгоревшу лампу я вынул из цоколя, а цоколь вверну в ДХО, после чего поехал к официальному диллеру чтоб купить новую, вторая лампа у меня на тот момент работала, при движении в салоне почувствовал запах спичек, но не придал этому значения, когда же я вкрутил новую лампу то обнаружил что не горит ни одна лампочка, выкрутив вторую（оригинальную）обнаружил что она тоже перегорела, замена второй лампы так же не помогла, чтение БЖ на Д2 тоже, и тут я уже начал искать авто электрика（стоимость диагностики у которого от 500 руб и выше）, но мир не без добрых людей а моя проблема оказалась не настолько серьезная. Первым делом я естественно открывал два блока предохранителей но визуально ничего там не увидел, на блоках следов оплавления небыло, собственно первым делом мне посоветоли найти предохранитель отвечающий за ДХО, о том как это сделать и будет описание ниже
Первым делом снимаем защитную панель под рулем с низу слева（рядом с ней находится ручка открытия капота）на обороте этой панели будет схема расположения предохранителей
нам нужен предохранитель на 10А （второй ряд с низу третий с лева）
но просто так доставать его пальцами или при помощи металического пинцета его крайне не удобно, благо у нас в машине есть специальный пинцет, чтобы его найти открываем капот и ищем блок предохранителей, он с права рядом с аккумулятором
открываем его, и внутри рядом с предохранителями видим белый пинцет, хотя я сразу и не понял что это он
под крышкой блока, если туда никто не лазил находятся запасные предохранители по 1шт. разного номинала
нашим пинцетом вынемаем новый предохранитель и заменяем сгоревший
вот так выглядит сгоревший предохранитель
после замены все заработало, замена занимает пару минут. После замены обязательно купите новый предохранитель и положите его под крышку, стоит он примерно 30 рублей, может и меньше
Из всего описаного одного немогу понять почему вообще перегорела вторая лампочка и предохранитель, что именно послужило причиной
Что за предохранитель DRL?(блок под капотом)
Всем привет. Надумал я поставить дхо, решил посмотреть, откуда можно взять питание и наткнулся, в блоке под капотом, предохранитель под названием DRL
Решил уточнить информацию в интернете, но это меня запутано ещё больше
Проверил мультиметром, питание там постоянное от аккумулятора (даже без ключа есть).
Кто что знает по этому поводу? Были комплектации с ДХО или опечатка какая-то?
KIA Sportage 2009, двигатель бензиновый 2.0 л., 141 л. с., полный привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 16
В моем i30 тоже самое есть …
Была какая-то американская комплектация, в ней зеркала складывались, возможно и дхо. Только у нас с выключенным ключем габариты будут гореть… Так что может это давало ток
Вот так будет проще
Вот на этом контакте + от зажигания появляется
были комплектации с ДРЛ…блок крепился по моему на правой стойке под капотом…или на левой…короче.если смареть на машину…слева…но у нас там пусто…себе сделал дальний в полнакала…
Это как раз точка подключения ДХО. Питание появляется при включении зажигания, исчезает во время работы стартера. То, что надо. Оттуда и запитаны они у меня
От этого предохраниеля запитывал китайский модуль для ДХО (Филипс оригинальный через 8 лет сломался, а китайский модуль подключается двумя проводами к АКБ и ещё одним к плюсу от зажигания). + на предохранителе в блоке реле появляется у меня после того как двигатель заведён. А чтобы при старте двигателя ДХО не моргали, поставил плату с задержкой включения. Теперь ДХО светят после 7 секунд как заведён двигатель.
Расшифровка содержимого блоков предохранителей NF
Всем привет!
Сегодня вышел из строя сигнал. Искал его под крышкой и не нашел. Потом методом догадки я понял, что это хорн). Замена преда не помогла. Завтра к электрику. Может кому пригодиться, не только для нф походу.
SPARE 15А (Резервный)
ETACS 10А Блок управления электронными системами кузова ВСМ, блок управления люком, хромированное зеркало с электронным управлением
EPS 10А Блок ЕРЗ. реле вентилятора, датчик влажности
C/LIGHTER 20А Прикуриватель, выход питания
TAIL RH 10А Лампы освещения, правая сторона: лампа освещения номерного знака, задний комбинированный фонарь, фара, лампа освещения перчаточного ящика
TAIL LH 10А Реле передней противотуманной фары, левая сторона: лампа освещения номерного знака, задний комбинированный фонарь, фара
IONIZER 10А Реле омывателя фары
H/LP 10А Блок управления DRL, реле фары, AQS и датчик внешней среды, реле нагревателя РТС
WIPER 25А Стеклоочистители и омыватель
A/CON 10А Блок управления кондиционером
A/BAG 15А Блок управления SRS, выключатель подушки безопасности пассажира
P/OUTLET 20А Переднее гнездо для вспомогательного оборудования, задний разъем питания
D/CLOCK 10А Цифровые часы, аудиосистема, блок управления стопором включения передачи автоматической трансмиссии, привод наружного зеркала и складывания зеркала. ВСМ, аудиосистема
SAFETY PWR 25А Блок безопасности окон
ATM KEY LOCK 10А Блок управления стопором включения передачи автоматической трансмиссии
P/WDW RR LH 25А Основной выключатель сервопривода стекол, выключатель сервопривода стекла левого заднего окна
P/WDW RH 30А Основной выключатель сервопривода стекол, выключатель сервопривода стекла правого окна
P/AMP 20А Усилитель аудиосистемы
DR LOCK 20А Реле запирания/отпирания дверей
HAZARD 10А Реле аварийной сигнализации
P/SEAT RH 30А Ручной переключатель управления сервоприводом сидения (правым)
A/BAG IND 10А Приборная панель
T/SIG 10А Реле сигнала поворота
CLUSTER 10А Блок управления электронными системами кузова ВСМ, панель приборов, датчик угловой скорости, выключатель электронной системы курсовой устойчивости (ЕЗР), нагреватель сиденья
AGCS 10А Система автоматической регулировки усиления
START 10А Пусковое реле
PEDALADJ 15А (Резервный)
ECS/RR FOG 15А Реле задней противотуманной фары
T/LID OPEN 15А Реле крышки багажника, выключатель дверцы отсека топливозаправочной горловины и крышки багажника
S/HTR 15А Выключатель обогрева сиденья
P/SEAT LH 30А Ручной переключатель управления сервоприводом сидения
SPORT MODE 10А Выключатель спортивного режима, катушка ключа
MIRR HTD 10А Блок управления кондиционером воздуха, электродвигатель привода механизма управления и складывания наружных зеркал
POWER CONNECTOR 1 15А Аудиосистема
POWER CONNECTOR 2 15А Блок управления электронными системами кузова ВСМ, цифровые часы, панель приборов, блок управления кондиционером, лампа освещения салона
ABS.1 40 А Блок управления ABS/ESP многофункциональный диагностический разъем
ABS.2 20 А Блок управления ABS/ESP многофункциональный диагностический разъем
I/Р В+1 40 А Предохранители 23, 24, 30. 31, 32, 33, 34. 35
RRHTD 40 А Реле устройства для предотвращения запотевания стекол
BLOWER 40 А Реле вентилятора
P/WDW 40 А Реле окна с сервоприводом стекла, предохранитель 16
IGN.2 40 А Реле стартера, замок зажигания (IG2, START)
ECU RLY 30 А Реле блока управления двигателем
I/P B+2 30 А Разъем питания 1/2, предохранители 21, 22
IGN.1 30 А Замок зажигания (ACC, IG1)
ALT 150 А Плавкий предохранитель (ABS. 1, ABS. 2. RR HTD, ОБДУВАТЕЛЬ)
HORN 15 А Реле звукового сигнала
TAIL 20 А Реле заднего фонаря
ECU 10 А Блок РСМ
IG1 10 А Блок управления трансмиссией дизельного двигателя
DRL 15 А Реле сирены, блок управления DRL
FRFOG 15 А Реле передней противотуманной фары
A/CON 10 А Реле кондиционера
F/PUMP 20 А Реле топливного насоса
DIODE — (Резервный)
ATM 20А Реле управления ATM, блок управления трансмиссией
STOP 15А Переключатель стоп-сигнала
H/LP LO RH 15А (Резервный)
S/ROOF 15А Блок управления люком
H/LP
WASHER 20А Электродвигатель привода омывателя фар
H/LP HI 20А Реле фары (дальний свет)
ECU 10А Блок управления трансмиссией дизельного двигателя, генератор
SNSR.2 10А Кислородный датчик, реле топливного насоса
SNSR.1 15А Датчик массового расхода воздуха, датчик положения коленчатого вала/распределительного вала, клапан управления маслом, SMATRA
SNSR.3 15А Реле кондиционера, реле вентилятора охлаждения, инжекторы
B/UP 10А Выключатель фонаря заднего хода, генератор импульсов, датчик скорости автомобиля
IGN COIL 20А Катушки зажигания, конденсатор
ECU (IG1) 10А Блок РСМ, генератор импульсов
H/LP LO 20А Реле фары (ближний свет).
ABS 10А Блок управления ABS/ESP. многофункциональный диагностический разъем
GLOW PLUG FUSIBLE LINK 80A Свеча предпускового подогрева, Воздушный обогреватель
PTC HEATER #1 FUSIBLE LINK 50A Реле обогревателя РТС 1
PTC HEATER #2 FUSIBLE LINK 50A Реле обогревателя РТС 2
PTC HEATER #3 FUSIBLE LINK 50A Реле обогревателя РТС 3
FUEL FILTER HEATER FUSIBLE LINK 40A Обогреватель топливного фильтра
GLOW PLUG RELAY — Реле свечи предпускового подогрева
PTC HEATER RELAY#1 — Реле обогревателя РТС 1
PTC HEATER RELAY#2 — Реле обогревателя РТС 2
PTC HEATER RELAY#3 — Реле обогревателя РТС 3
FUEL FILTER HEATER RELAY — Реле обогревателя топливного фильтра
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях.
Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:
A/C кондиционер
ABS АБС
ALT генератор
ALT-S генератор
AM переключатель двигателя
DEF обогреватель окон
DOME освещение салона
DOOR дверь
ECU контрольный (управляющий ) модуль двигателя
EDU контроль впрыска
EFI система электронного контроля впрыска в а/м TOYOTA
ENG MAIN главный двигателя
FAN вентилятор
FOG противотуманка
Fr передний
F-TAIL задние фонари
GAUGE приборная доска, спидометр
HAZARD аварийные сигналы
HAZ-TRN аварийка-повороты
HEAD передние фары
HEAD LH передние фары левые
HEAD RH передние фары правые
HORN звуковой сигнал
HTR обогреватель
I/UP холостой ход
IG зажигание
IGN зажигание
MAIN главный
P/W стеклоподъемник
POWER питание
PWR питание
RAD радио
Rr задний
SIG прикуриватель
SPARE запасной
ST стартер
STOP стоп-сигнал
TAIL задние фонари
TURN поворотники
WASH стеклоомыватель
WIP стеклоочиститель
WIPER стеклоочиститель
1 — TURN (7.5A) — указатели поворотов и аварийная сигнализация
2 — резерв
3 — GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла
4 — WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери
5 — I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал
6 — ECU-IG (10A) — система впрыска топлива
7 — IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)
8 — STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал
9 — TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок
10,11 — резерв
12 — OBD (7.5A) — система диагностики OBD-2
13 — ECU-B (7.5A) — система подушек безопасности, задние противотуманки
14 — ST (5A) — система запуска
15 — D/L (30A) — центральный замок
16 — FOG (15A) — противотуманные фары
17 — S-HTR (15A) — (Seat Heater) подогрев сидений
18 — резерв
19 — CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал
20 — DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR
21 — Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка
