DSC OFF или всё о системах стабилизации!

Как считают эксперты, изобретение электронной системы стабилизации является вторым по значимости изобретением, после ремней безопасности.В Европе, начиная с 2011 года, её установка на автомобили является обязательной и подтверждена на законодательном уровне.
Вместе с этим, американский Страховой институт дорожной безопасности утверждает, что примерно одна треть смертельных аварий могла бы быть предотвращена данной системой, если бы ей были оснащены все автомобили.

Так говорит Википедия, так говорят многочисленные эксперты и ещё более многочисленные институты.Все они, безусловно, по своему правы, как бы там не было, основная правда заключается совсем не в том, есть ли в автомобиле ABS, DSC, ESP и прочие электронные аббревиатуры, а в том, есть ли у вас опыт.И будь вы хоть обладателем какого нибудь супербезопасного Volvo, но повлиять на законы физики, к сожалению, не сможет ни одна навороченная система, за исключением разве той, которая находится между рулём и сидением.
Лично я считаю, что толк от всех этих стабилизаций есть только тогда, когда вы на них не полагаетесь.Тогда, когда в первую очередь, надежда есть только на самого себя.Именно в этом случае, все эти системы и в правду могут помочь…и они действительно помогают, в большей или меньшей мере дополняя ваши собственные навыки и опыт.Но подчеркну, именно дополняя, а не заменяя их!
Собственно на данный момент, к счастью или сожалению, встретить автомобиль, в котором не было бы этих «дополнений», практически нереально.В любой, даже самой простейшей иномарке, обязательно будет антипробуксовочная система.Что же касается конкретно автомобилей БМВ, здесь эти системы начали работать одними из самых первых в мире.Происходило всё это ещё в конце 80-ых годов.С того времени, конечно же, в автомобильном мире изменилось очень многое.Другими стали как и сами автомобили, так и скорости их передвижения.Вместе с этим, понятное дело, поменялись и системы стабилизации.Они стали более продвинутыми, более совершенными и более сложными.Как бы там не было, даже спустя почти 30 лет, их основная задача по прежнему остаётся неизменной-моментально реагировать и предотвращать повышенную пробуксовку колёс.

С одной стороны, для многих «всё это и так понятно», с другой же, я уверен, большинство и понятия не имеют, как это всё работает и из чего состоит.Лично я, до недавнего времени, этого не знал.Как бы там не было, великодушно разобраться с этим мне помог мой автомобиль, в котором в один прекрасный день перестала работать ABS и вся система стабилизации…

Итак, конкретно на баварских автомобилях существует два основных вида систем стабилизации:

1) ASC — Active Stability Control
На БМВ данная система начала устанавливаться с самого начала её изобретения, т.е с 90-ых годов прошлого века.В то время на автомобилях она шла только опционально, в стандартной комплектации её не было.Не смотря на это, спрос на неё сохранялся весьма большой.
Со своими основными функциями по контролю пробуксовки ведущих колёс ASC справлялась достаточно хорошо, как бы там не было, данная система была не больше не меньше, чем расширенной и усовершенствованной версией обычной ABS.
Собственно прогресс не стоял на месте.И в середине 90-ых, крупнейший производитель систем стабилизации Robert Bosch GmbH, совместно конечно же с BMW, выпустили на рынок более обновлённую и улучшенную версию ASC.Называлась она ASC+T(Active Stability Control+Traction).
По сути, устройство этой системы было практически такое же, как и в обычной ASC, но всё же, в данном случае, это была уже полноценная и действительно активная система стабилизации, которая с 97-ого года начала стандартно устанавливаться на все автомобили баварцев.
ASC+T представляла из себя систему, состоящую из датчиков ABS, отдельного электронного блока управления(ЭБУ) и главного гидравлического узла.

Принцип действия и работы данной системы был достаточно прост:
Датчики ABS постоянно считывали скорость и разницу во вращении колёс(либо пробуксовка, либо занос).Как только эти самые значения выходили за положенные рамки, в игру вступала система стабилизации.Благодаря отдельному ЭБУ она вмешивалась в работу двигателя и не зависимо от водителя и положения педали газа, частично или полностью закрывала дроссельную заслонку, изменяла угол опережения зажигания и уменьшала подачу топлива в цилиндры.В следствии всех этих процедур мощность мотора мгновенно падала, как собственно падал и главный виновник всего происходящего-крутящий момент.Вместе с этим, благодаря гидравлическому узлу, система ASC+T так же могла замедлять ведущие(задние) колёса непосредственно притормаживая их с помощью штатных тормозов.
Система выполняла свои функции на отлично, как бы там не было, у неё был один огромный минус-работала она только на заднюю ось.
Ввиду этого всего, в конце 97-ого года на БМВ начали устанавливать новый вид системы стабилизации, которая практически незаметно, но в то же время очень продуктивно могла подтормаживать не только задние, но и передние колёса.

2)DSC — Dynamic Stability Control
У данной системы, как и у предыдущей, было несколько обновлений.Не смотря на это, первые из них были практически идентичны ASC.Именно поэтому, основное внимание будет акцентировано на третью модификацию, которую в отличии от первых двух, по истине можно назвать настоящей Динамической Системой Стабилизации.Итак, DSC III.

Данная система впервые появилась на автомобилях седьмой серии 38-ого кузова.Произошло это в сентябре 97-ого года.Чуть позже, в начале 98-ого года, DSC третьего поколения так же начали ставить и на пятёрки 39-ого кузова.

Информация для владельцев e39, e38.
Если при расшифровке комплектации вашего автомобиля по ВИН-номеру указывается, что он оснащён системой DSC, но при этом не указывается, какая именно это модификация, не сомневайтесь, там установлена DSC III.

На 39-ых и 38-ых кузовах, DSC III делалась только заводом Bosch.В свою очередь у данной модификации были тоже свои версии-DSC III 5.3 и DSC III 5.7…вообщем чёрт ногу сломит.Как бы там не было, различались эти версии только устройством, принцип работы же оставался прежним.
Конкретно на моём автомобиле, на момент 2001-ого года, с завода была установлена последняя версия из всех версий, а именно DSC III Bosch 5.7.
Данная система стабилизации, по своим основным функциям, практически идентична тем системам стабилизации, которые устанавливаются в наше время на почти все автомобили большой немецкой тройки(BMW, Mercedes, Audi).И собственно работает она вот так:

Как и раньше, в первую очередь система считывает показания с датчиков ABS, которые установлены на каждом из четырёх колёс.

Источник

Причины ошибок ABS/DSC BMW X5 E53/BMW E39

Доброго времени суток товарищи. Владел хапятым в 53 кузове, дорестайл. Столкнулся с такой проблемой. Боролся с ней целый ГОД. Вопрос изучил более чем досконально. До такой степени, что даже диагносту и «специалисту по bmw» объяснял что к чему. Не хвастаюсь. но так и есть реально… к сожалению толковых спецов не хватает по этим машинам. Знаю на сколько это геморройная проблема, поэтому делюсь своими знаниями и опытом с вами. Все я прошёл лично.
Причин почему глючит ABS на е39 и 53 до Рестайл и Рестайл очень много.
-Самая распространённая причина, это либо пайке в блоке ABS/DSC приходит конец, контакты отваливаются, и нужно перепаивать, это ремонтопригодный блок (можно отнести либо электрику, либо перепаять самому, только обязательно прочитайте отчеты на Д2, это не так то просто), либо сама плата расслаивается и в ней появляются микротрещины. Такой блок только под замену. Блоки ABS разные, от разных производителей в рестайле и дорестайле. Вердикт можно поставить только после вскрытия. Ошибка будет то загораться, то пропадать, а диагностика может выдавать каждый раз новую проблему, то передний, то задний датчики. Вы будете их менять — а эффекта будет 0, т.к. причина кроется как раз в самом блоке.

-Вторая причина глюка — износ подрулевого датчика поворота руля. Он отвечает за передачу на комп угол поворота руля. На нем расположены 2 ножки, скользящие по дорожкам. Со временем они изнашиваются. Поможет либо качественная перепайка, либо замена. После замены — нужно несколько раз провернуть руль из лока в лок, что бы ошибка исчезла. Диагностируется легко, подключаете сканер, и смотрим, изменяются ли угол поворота. Если нет — датчику кранты.

-Причина третья, распространённая. Проблема большинства РЕСТАЙЛОВЫХ Х5. Т.к. у них уже стоит система икс драйв, момент у них распределяется сервоприводом. Шестерня в нем со временем изнашивается. Благо замена ее не так сложна, покупаем рем. комплект, лезем под днище, снимаем мотор сервопривода, разбираем — меняем шестерню, вуаля. Кто то делает ещё проще, слизанную шестерню поворачивает в другую сторону и гоняет дальше, но это только временная мера, делать так не советую. Отмечу сразу — владельцы икс пять дорестайл, у вас такого сервопривода НЕТ, этот пункт можете сразу пропускать.

-Следующая причина — умерший датчик ABS. Говоря сразу — сама фишка полное фуфло. Она вечно забивается грязью и водой, контакты внутри неё просто сгнивают. После чего выходит из строя сам датчик. Поможет замена, благо цены на них демократичные. Ставить советую только оригинал. Другие производители халтурят. Не буду называть «фамилии», но лично убедился, на некоторых датчиках либо не соблюдены размеры по длине, либо сама шляпка, куда вы вставляете болт — просто толще в 2 раза чем у оригинала, соответственно датчик стоит относительно магнитного кольца дальше, чем нужно. Поэтому заказываем оригинал и помним, скупой платит дважды. Ещё один момент. На рестайле и дорестайле — датчики РАЗНЫЕ. Кто бы там что не говорил, одни простые, другие работают по принципу датчика хола. Сопротивление они дают РАЗНОЕ. Поэтому датчики покупайте только по своему VIN коду! Можете убедиться сами. Эмекс или экзист вам в помощь (не реклама, будь она проклята). Кстати, характерная особенность вышедшего из строя заднего левого датчика — перестаёт работать тахометр и экономайзер. Датчик держится на болте, который с вероятностью 146% у вас хрен получится просто и легко открутить. Сразу же готовьте wd-шку, разные отвертки, молоток, болгарку, сварочник и всего по больше))) Сюда же можно сразу отнести износ подшипника с магнитной лентой. Снимаем датчик, смотрим, если магнитная летна повреждена — меняем подшипник, ездим и радуемся.
Остальные причины уже не так вероятны. Но все же имеют место быть. Про них более кратко.
-Разряд аккумулятора. Снимаем, заряжаем, ставим на место, прокатились — должно помочь.
-Центральный стоп сигнал — выгорели диоды. Да да, вот так, глупо, но комп бмв считает что это ай яй яй как не хорошо и опасно, ездить без него и врубает ошибки. Кстати именно эта беда меня и постигла) представляете. ГОД я искал проблему) а надо было всего лишь перепаять центральный стоп сигнал. Купил бы новый, но в продаже их тупо не было.
-Залипание так называемой лягушки. Грубо говоря ваша педаль должна бить в ногу, при срабатывании abs. Если этого не происходит — у вас на панели появиться гирлянда. Пробовать вылечить можно так, выбираете длинный участок с гравием или льдом. Разгоняетесь и тормоз в пол до отказа. И так несколько раз. Лягушка должна «оттаять».
-Тех. жидкости. Если у вас плохая тормозная жидкость, которую давно не меняли — 90% что у вас вылетит гирлянда. Когда я менял на своём х5, в самом бачке казалось она только только залитая, но когда мы стали выгонять старую жижу из системы, глаза вылезли просто на лоб. Особенно с задних патрубков. От туда вылезла чача похожая на болотную тину, темно зеленого цвета, по консистенции напоминавшая мазут, вообще не понятно каким образом это все жило и работало, но факт остаётся фактом. Будьте внимательны — если у вас стоит подкачивающий насос, замену вам нужно производить на включённом зажигании, что бы насос сам прокачивал систему. При этом ошибка может загораться только днём, когда на улице тепло, а ночью при минусовых температурах, все будет работать хорошо. И наоборот. И по уровню соотвественно — падает уровень тормозной, вылетает гирлянда. Так же антифриз. Причём тут АБС спросите вы? Сам не знаю. Не знаю как это работает, и работает ли на рестайле и до рестайле, узнал об этом случайно, по слухам, решил попробовать в гараже. и точно, так и было, если уровень антифриза падал критически — вылетали ошибки. Доливал — пропадали.
-Не лишним будет проверить предохранители на abs. Их несколько. Распиновку найдёте в интернете.
-Автоматическая коробка передач. Когда она присмерти, опять же, из за недостаточного уровня, качества жидкости или износа, может вылетать гирлянда. Блоки связаны между собой, благо на диагностике вы сразу увидите ошибки по коробке, но это уже как говориться крайний случай. С механикой таких проблем не будет.

Так же могу дополнить, при замене блока abs ставить его нужно ровно, затягивать болты равномерно. Если он будет стоять криво — будет гореть гирлянда. Удобнее всего снять фару, бачек ОЖ, термостат и патрубки, тогда доступ к блоку будет более легкий. Тоже самое с фишкой на блоке. На неё часто льёт антифриз с бачка или с термостата. Если фишка залита, ее нужно промыть обезжиривателем и хорошо продуть с компрессора.

Источник

ABS, DSC и прочие неприятности

Сразу скажу, что фотки не мои, т.к. все делалось давно и заснять это не додумался.

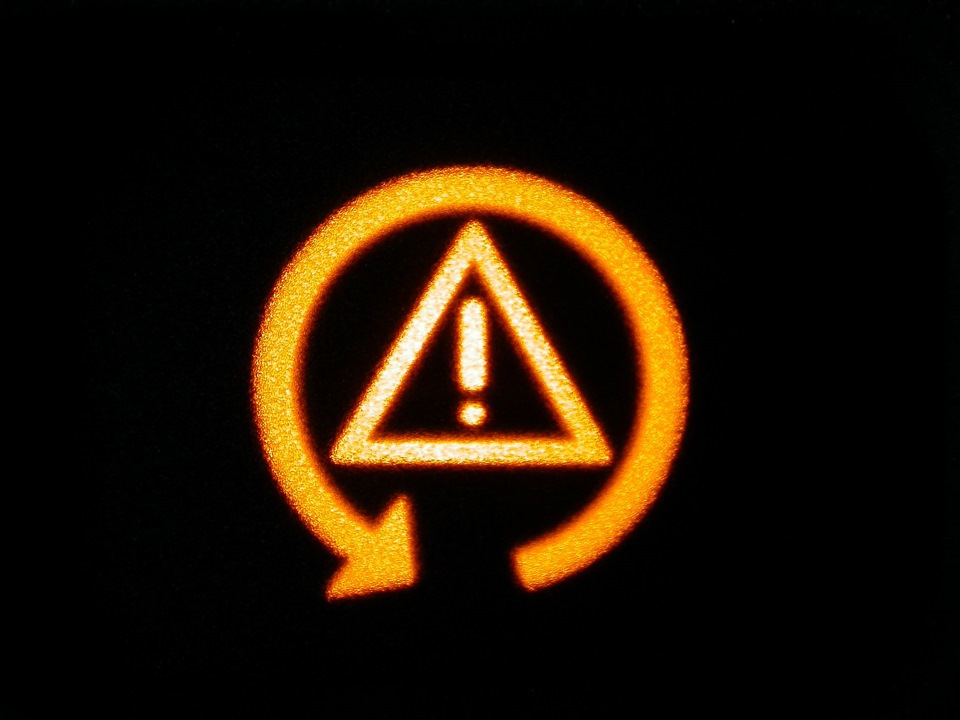

Все началось с периодического появления знаменитой гирлянды желтых лампочек на приборке

Сначала это лечилось перекладкой руля в крайние положения, но в один прекрасный день ошибки отказались пропадать. Диагностика указала на датчик положения рулевого колеса. Полез снимать его — это оказалось не сложно, благо инфы в сети по этому поводу достаточно. После снятия и разборки датчика была найдена стертая до основания гребенка контактов.

После изучения цен на экзисте я слегка пр**ел — новый датчик 150-200$! Б\у датчик на тот момент не был найден (может плохо искал))), плюс ко всему на очередной компьютерной диагностике горе «диагносты» приговорили еще и блок АБС (который впоследствии оказался в порядке), а это еще 150$, в связи с этим было принято решение ездить в нерабочим ABS и DSC до лучших времен.
Примерно через год я решил все — таки исправить проблему и починить систему. Первым шагом стала диагностика, на которой неисправный блок АБС превратился в неисправный передний правый датчик АБС (привет «диагностам»). Был куплен б\у датчик положения руля и новый датчик АБС.

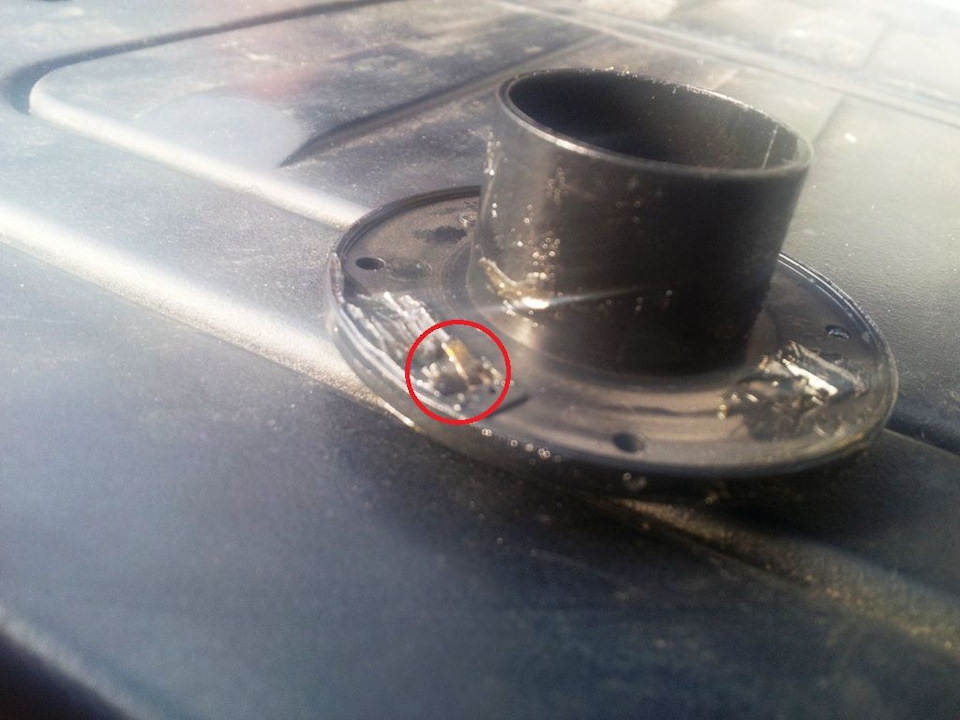

Первым я решил поменять датчик положения руля, т.к. уже знал, как до него добраться. После заменя ошибки ожидаемо не пропали, т.к. датчик нужно адаптировать компом. Устав тратить деньги на диагностику я решил купить собственный адаптер, но это не спасло — программа адаптации не работала (об это напишу в отдельном посте об INPA и диагностике). Было решено выставить датчик в нулевое положение вручную, благо данные с датчика комп показывал исправно, и о чудо — ошибки пропали! Даже датчик АБС менять не пришлось)ъ
Радость моя была не долгой — через 2 дня ошибки вылезли опять, все-таки без адаптации датчика не обойтись) Спустя пару дней колодования над компом я все — таки настроил ИНПу и пошел адаптировать датчик. После адаптации ошибки пропали и я уже было обрадовался, но не на долго) Тронувшись с места я услышал звук похожий на хруст АБС и заметил, что машина как бы не дает разогнаться — чем больше жмешь на газ, тем больше машина тормозит, плюс ко всему через метров 10 запахло горелыми колодками. После долгих раздумий, что же делать, я решил отсоединить датчик положения руля, чтобы отключить всю систему DSC, после этого машина поехала как раньше, но с ошибками на приборке…
Приехав домой и подключив комп я увидел ошибку по датчику АБС, который так и не поменял, что все объясняло — датчик показывает неверные данные о скорости вращения колеса — типа оно буксует и машина пытается это колесо затормозить колодками (отсюда и запах горелых колодок). Полез я менять датчик. Вообще передние датчики АБС в Е53 меняются довольно просто (фоток у меня нет, но в сети полно инфы), только если они не прикоревшие… У меня датчик прикорел намертво. Пришлось его высверливать и выковыревать из ступицы около часа. После того, как я победил старый датчик, поставил новый и адаптировал всю эту бороду компом все ошибки пропали и машина поехала (наконец-то))) Но не все так просто…
Недолго покатавшись я заметил, что при плавном торможении, когда машина практически остановилась уже, срабатывает АБС. Не сильно, буквально чуть-чуть. Плюс к этому при медленной езде слышно как щелкает насос АБС. Я решил, что купил плохой китайский датчик АБС и чуть не поехал покупать другой, но перед этим решил покурить Гугл насчет похожих проблем. Там я нашел, что помимо датчика может быть еще загрязнена магнитная гребенка, с которой датчик считывает инфу. Самостоятельно этот вопрос не решить, и я поехал на СТО с просьбой почистить гребенку. Гребенка АБС в Е53 находится на ступичном подшипнике (этого я в сети не нашел). После снятия ступицы было обнаружено, что гребенка сгнила и развалилась напрочь, поэтому пришлось менять весь подшипник, т.к. отдельно она не меняется.
После замены подшипника все наконец — то заработало, ошибки пропали и больше не появлялись. Вот такая вот эпопея получилась)

Источник

Ремонт блока DSC BOSH 5.7

И снова это будет сказ не про капитал двигла))) Сорри, просто может это окажется так же кому то полезным.

А речь поведу за ремонт блока ABS/DSC. В сети очень много инфы за это, но я лишь суммирую за наши, что ставились на Е53 кузова. Фото буду докидывать в пост, не все просто сейчас под рукой.

UPDATE 1: Добавил кое каких шагов после чем более года экплуатации.

Итак, наши машины с каждым годом не молодеют и рано или поздно на панели загорается эта чудная “гирлянда”.

Я уже писал здесь как уже повоевал с ней и дело оказалось в проводке, но через какое то время это говно снова стало появляться на панели. И если сначала я думал что может что то происходит с датчиком, а датчики у них по сути вечные, то подключавшись шнурком ставил видеть что датчики начинают каскадно выходить из строя. Что ж, а это уже похоже на блок. Кстати, это все полезло через пару недель как я оживил машину. Для успокоения себя и для дополнительной проверки, я еще раз прозвонил все провода до колодки. Все было в ажуре. Что ж, делать нечего. Вперед!
Немного теории, у нас установлены блоки “Бош” DSC версии 5,7, выполняющий роль всего и вся на машине, что связанно с тормозными усилиями и даже электронной блокировкой мостов. Но блок сам по себе не вечный (хотя гидро часть ломается намного реже) и надо знать два типа ошибок связанных с электрикой: ошибки датчиков, ошибки по шине CAN. Первая часть лечится 100%, вторая как повезет. Просто втрой тип обычно случается когда сама плата начинает расслаиваться и тут, к сожалению прогноз не оптимистичен, хотя в моем случае сработал хороший вариант. В любом случае не спешите бежать на разборки не говоря про новый блок, везде они стоят несусветных денег. Иными словами: купить вы всегда успеете))

Не знаю как на “овощах”, а вот у нас блок расположен ну просто пепец как неудобно: под бачком гура и масляным стаканом. Чтобы более менее к нему долезть нужно по хорошему частично снять подкрылок левый и вытащить левую фару. И все равно, шланги будут мешаться.

Вот почему нельзя было вытащить его как на е38 наверх ума не приложу. В общем сняли это все, затем берем насадку “торкс” размера Т20 и аккуратно откручиваем 6 болтов чтобы снять электро-часть от гидроблока. Тут главное аккуратность, особенно когда будете его вытаскивать.
После снятия, хорошенечко отмываем от старого говна. Кладем на стол и готовим к операции.
Нам понадобятся:
— хорошая настольная лампа
— канцелярский нож
— лупа\микроскоп
— пинцет или простые зубочистки
— контакты мастерских по ремонту сотовой техники))

Аккуратно вскрываем по красной линии крышку, старайтесь чтобы внутрь попало как можно меньше мусора. Потому как внутри все покрыто жидким герметиком и вся эта хня тяжеловато убирается с него.

Вот пациент перед нами.

Видим два типа пайки: стальная и медная (волоски). Волоски даже и трогать не вздумайте, они вечные, потому как гибкие и устойчивые к тряске. Чего не скажешь о стальных. В 99% случаев после вскрытия визуально вы не увидите ничего такого как обычно пишут в сети, мол, “а вот тут я увидел обрыв и починил”. Хера лысого! Нас будут интересовать два места:

— первое, три отдельных стальных проводка справа — это общая масса. На е38 клубе чувак тупо припаял толстый медный провод к плате заместо них, но я так колхозить не стал и просто перепаял их на новые
второе и самое важное, это каскад стальных проводов слева, начинающиеся сразу после волосков. Вот эти отвечают за сами датчики. Очень аккуратно под лупой трогаем их, по хорошему они должны трудно поддаваться, но при обрывах они будут сдвигаться ооочень легко, это и есть наши клиенты.

Забегая вперед, не повторяйте моей ошибки: я пропаял не все, а видимо один из оставшихся дышал наладом и после сборки через недельку снова появилась ошибка по датчику одному. Короче паять нужно всю эту группу, если не изменяет память: первые четыре справа налево от волосков это просто минимум, как раз сами датчики. Из за этого снимать мне пришлось его два раза)) В общем после того, как вскрыли и задетекили проблему мой совет — везите в мастерскую по ремонту сотовых телефонов. Я за все про все отдал 500р, и то просто кто это делал, хотел меньше взять. Я настоял на большей сумме, чтобы просто все “хорошо” сделал, да и потом обращаться можно было к нему потом)) По времени вся эта процедура пайки у специалиста займет минут 15-20. Да, еще один немаловажный аспект: паять ТОЛЬКО паяльником с тонким жалом. Никаких фенов или простых советских, которыми танки паять))) Перегреете плату — расслаиваться начнет! Вот.

====
И еще важный момент: пишу уже это по прошествии более чем года эксплуатации. Когда пропаяете ОБЯЗАТЕЛЬНО замажте этим соплями пайку или чем то подобным. Я впервый раз это не сделал и через год с небольшим у меня загорелось опять. Когда вскрыли, то увидели ДИЧАЙШИЕ окислы пайки. Обновили пайку и замазали потом родными «соплями», коих по краям в достатке. Теперь должно прослужить долго. Фото чуть позже.
====

Затем клеим крышку обратно: я сажал в отличие от советов в сети не на клей, а на жаропрочный герметик. Большой его плюс, что если вдруг как мне придется разбирать еще раз, вскрывается все на раз и закрывается так же)))

И после сборки, включаю зажигание а там… ничего не горит. 🙂

Что еще хотел сказать: при гирлянде оранжевый значок тормозов может загораться красным, включаться сигнализация датчика износа колодок. Не спешите покупать новые колодки с датчиком))) Я вот сдуру подумал что время пришло, купил все. А по итогу оказалось когда в блоке выходят куча датчиков и появляются ошибки по CAN этот сигнализатор может загораться. Когда я пропаял всю ту группу слева, у меня так же пропала ошибка по CAN, чему я был не сказано рад.

Источник

DSC: назначение и принцип работы системы динамической стабилизации

Современный автомобиль представляет собой очень сложный комплекс механических и электронных компонентов, которые призваны помочь водителю в решении разного рода задач, в том числе, возникающих в процессе движения. Устройство динамической стабилизации DSC является одним из таких компонентов.

Система динамической стабилизации

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Принцип действия Система DSC поддерживает устойчивость автомобиля на должном уровне даже в критических ситуациях.

Система DSC готова к работе после каждого пуска двигателя.

Система повышает устойчивость автомобиля при разгоне и трогании с места. Она также обнаруживает критические ситуации, такие как недостаточная или избыточная поворачиваемость, и снижением мощности двигателя и тормозящим воздействием на отдельные колеса придает автомобилю курсовую устойчивость в пределах физических границ.

Система DSC не отменяет законов физики. Поэтому ответственность за выбор надлежащей манеры езды полностью возлагается на водителя.

Наличие дополнительной системы безопасности не должно провоцировать Вас на неоправданный риск.

Запрещается вносить изменения в систему DSC. Работы с DSC следует поручать только авторизованным центрам технического обслуживания.

Контрольные лампы Контрольные лампы в комбинации приборов загораются и почти сразу гаснут после включения зажигания.

Контрольная лампа мигает:

система DSC активизирована и находится в режиме регулирования крутящего момента двигателя и давления в приводе тормозов.

Контрольная лампа постоянно горит:

система DSC выключена клавишей и не оказывает стабилизирующего воздействия.

Отключение DSC Нажмите клавишу – загорается контрольная лампа.

В этом случае стабилизирующее воздействие со стороны системы DSC отсутствует. Но она по-прежнему оказывает влияние на тормоза, подобно блокировке дифференциала.

Кратковременное отключение системы DSC может оказаться целесообразным в следующих нестандартных ситуациях:

► при выезде враскачку по глубокому снегу или рыхлому грунту; ► на песке; ► на дорогах с глубокой колеей; ► при движении по глубокой грязи; ► при движении с цепями противоскольжения.

Воздействие на тормоза при выключенной системе может создавать дополнительную нагрузку на них.

Поэтому во избежание перегрева тормозов возможно кратковременное автоматическое подавление тормозящего воздействия.

В целом, для поддержания устойчивости автомобиля на должном уровне рекомендуется ездить только с включенной системой DSC.

Включение DSC Снова нажмите клавишу – контрольная лампа погаснет. Теперь система DSC включена.

Неисправности Обязательно обратите внимание также на информацию о сигнальной лампе систем DSC/xDrive на странице 19 и о различных комбинациях сигнальных ламп на странице 18.

Смотрите также:

Механическая коробкапередач (МКПП) При переключении на V/VI передачи обязательно отжимайте рычаг вправо, чтобы случайно не включить III или IV пере дачу, потому что это может повредить дви гатель.◄ Передача заднего ход …

1. Поворотом контроллера выберите „Clock / Date“ (Время / дата) и нажмите на контроллер. 2. Сдвиньте контроллер вперед, чтобы перейти в верхнее поле. 3. Поворотом контроллера выберите „Clock“ …

Дистанционное управление автономной системой отопления Дистанционное управление автономной системой отопления 1 Включение 2 Контрольная лампа 3 Выключение Радиус действия пульта дистанционного управления составляет около 400 м. Включение На …

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Отличие от комплекса STC

DSTC доступна почти на всех моделях Вольво. Однако на некоторых моделях (например, С30, S40) производитель предлагает систему улучшения устойчивости STC. Она работает как во время движения, так и при старте с места. По сути, STC – это просто антипробуксовочная система, у нее только один контролируемый параметр – скорость вращения колеса. В то же время комплекс DSTC гораздо сложнее и задействует датчики боковых ускорений и угла поворота руля. Система «знает» больше, понимает, куда двигается автомобиль и как скорректировать его курс. Любые попытки уйти в управляемый занос при включенной системе мгновенно (в течение 25 миллисекунд) блокируются.

Напоминаем, что вы не можете отключить DSTC полностью. При активированном режиме Sport отключается только антипробуксовочный комплекс, контроль заносов остается активным и при необходимости берет управление на себя.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

DTC BMW: что это?

DTC (Dynamic Traction Control) – это система динамического контроля тяги или «трекшен-контроль». Технология является частью комплекса DSC (Dynamic Stability Control) – системы курсовой устойчивости, которая используется на всех современных моделях BMW.

Активированный DTC позволяет ездить более агрессивно за счет частичного снятия ограничений на пробуксовку. Поскольку DTC снижает устойчивость авто, по умолчанию она отключена.

Подробнее о комплексе DTC

Из-за схожести аббревиатур, возникает путаница между назначением систем DSC и DTC. Система DSC ограничивает пробуксовку колес и предотвращает занос автомобиля. Например, если при выходе из поворота вы решили ускориться и одно из колес начинает пробуксовывать (быстрее вращаться), комплекс DSC ограничит мощность мотора или вращение самого колеса с помощью механического актуатора.

Возникает ощущение, будто автомобиль «мешает» водителю, едет «в натяг». Как только колесо перестает буксовать, комплекс отключается. DSC активируется самостоятельно – в это время на панели приборов начинает мигать красный треугольник.

Трекшен-контроль (DTC) обеспечивает более агрессивный режим езды при активной DSC. Суть в том, что при езде по рыхлым поверхностям незначительное проскальзывание колес может наоборот повысить их сцепление с дорогой. В этом случае активированный комплекс DTC позволяет добиться большей степени пробуксовки и снизить влияние системы DSC.

Когда нужно включать DTC

Учтите, что активация DTC не означает автоматического отключения DSC. При активированном трекшен-контроле система DSC будет продолжать функционировать и в нужной ситуации вмешается в работу автомобиля.

Как отключить/включить DTC

Система DTC улучшает тягу автомобиля, но снижает его устойчивость на высоких скоростях, поэтому при включенном трекшен-контроле будьте предельно осторожны.

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

DSC (система динамической стабилизации в автомобиле): что это и как работает

Современный автомобиль представляет собой очень сложный комплекс механических и электронных компонентов, которые призваны помочь водителю в решении разного рода задач, в том числе, возникающих в процессе движения. Устройство динамической стабилизации DSC является одним из таких компонентов.

Система динамической стабилизации

Определение

DSC — это аббревиатура английских слов Dynamic Stability Control. Есть и другие системы, которые выполняют ту же самую роль, но называются по-другому. Исторически первой появилось устройство ESP (Electronic Stability Programme).

Как это видно из названия, устройство DSC работает тогда, когда машина движется. Его задачей является выравнивание траектории, предотвращение опрокидывания.

Условия работы

Устройство динамической стабилизации работает эффективно в том случае, если соблюдаются следующие условия:

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

BMW 5 (E39) | Противозаносная система (DSC) | БМВ 5

Противозаносная система (ПЗС) автоматически управляет торможением колес и регулирует крутящий момент, развиваемый двигателем, совместно с антиблокировочной и противобуксовочной системами, что исключает боковое скольжение и занос автомобиля при движении по скользкому дорожному покрытию или при резком и энергичном маневрировании. Противозаносная система повышает безопасность автомобиля.

Противозаносная система функционирует при скорости автомобиля выше 20 км/ч.

Противозаносная система может функционировать некорректно, если не соблюдаются приведенные ниже условия.

– На всех колесах автомобиля должны быть установлены одинаковые шины рекомендованной размерности.

– На всех колесах должны быть установлены шины одной марки, модели, размерности и с идентичным рисунком протектора, изготовленные на одном заводе.

– Запрещается устанавливать на автомобиль шины с различной степенью износа протектора.

Противозаносная система может работать некорректно, если на колеса установлены цепи противоскольжения или одно из колес заменено на малоразмерное запасное колесо. Причиной нарушения нормального функционирования противозаносной системы является различие радиусов качения колес.

После поворота выключателя зажигания в положение «ON» (зажигание включено) из-за приборной панели может раздаваться щелкающий звук. Он сопровождает самодиагностику противозаносной системы и не свидетельствует о какой-либо неисправности.

Индикатор срабатывания/сигнализатор неисправности противобуксовочной и противозаносной систем.

Индикатор загорается на несколько секунд после поворота выключателя зажигания в положение «ON» (зажигание включено). Сигнализатор мигает при срабатывании противобуксовочной или противозаносной системы.

Если сигнализатор продолжает гореть, – это может свидетельствовать о нарушении нормального функционирования систем ПБС и ПЗС. Обратитесь на сервисную станцию официального дилера Mazda для проверки автомобиля.

Индикатор отключения противозаносной системы.

Индикатор загорается на несколько секунд после поворота выключателя зажигания в положение «ON» (зажигание включено). Индикатор также загорается при нажатии на выключатель «DSC OFF» и предупреждает водителя о том, что противобуксовочная и противозаносная система отключены.

Выключатель «DSC OFF» (рис. 1.156).

Для того чтобы отключить противобуксовочную и противозаносную системы, нажмите и удерживайте выключатель «DSC OFF», пока не загорится индикатор «DSC OFF».

Чтобы снова включить системы ПБС/ПЗС, нажмите на выключатель еще раз. При этом индикатор «DSC OFF» погаснет.

Если система ПЗС не отключена, то при попытках вывести застрявший автомобиль сработает противобуксовочная система. При нажатии на педаль акселератора крутящий момент, развиваемый двигателем, не будет увеличиваться.

В подобных случаях отключите системы ПБС/ПЗС.

Отключенные при неработающем двигателе системы ПБС/ПЗС включается автоматически при включении зажигания. Для устойчивости движения автомобиля противобуксовочная и противозаносная системы должны быть включены.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

F|A|Q по системам стабилизации E87 — бортжурнал BMW 1 series Баварская KиСA^^ 2005 года на

А как зимой на заднеприводной БМВ? Я ездил на классике, там чуть газу дашь в повороте сразу разворачивает!Ответ: Вполне нормально, в отличии от классики автомобиль оснащен: системами регулирования и контроля устойчивости DSC, DTC, ASC, ABS, DBC, CBC, EBV

Что такое (DSC)? Система динамического контроля курсовой устойчивости (DSC) повышает безопасность, облегчая управление даже в самых сложных обстоятельствах и на разнородных покрытиях.Эта система — ядро систем управления шасси в автомобилях BMW. Она обеспечивает максимальную устойчивость во время движения и увеличивает сцепление колес с дорогой при трогании с места или ускорении. Система динамического контроля курсовой устойчивости (DSC) распознает первые признаки отклонения автомобиля от заданного курса и удерживает его, даже когда у колес разное сцепление с дорогой.Сложные датчики постоянно следят за движением автомобиля. Информация поступает от датчиков скорости вращения колес, угла поворота рулевого колеса, боковых усилий, давления и угла рыскания (угол поворота автомобиля вокруг вертикальной оси). Эталонная модель, хранящаяся в памяти блока управления системы динамического контроля курсовой устойчивости (DSC), сравнивается с данными об угле поворота рулевого колеса и положении педали газа. Если разница между параметрами модели и параметрами фактического движения автомобиля выше допустимой, система динамического контроля курсовой устойчивости (DSC) немедленно увеличивает курсовую устойчивость или сцепление.

Необходимый эффект достигается в первую очередь за счет управления работой двигателя и тормозной системы, а на полноприводных автомобилях — еще и интеллектуальной системы полного привода xDrive. Уменьшая или увеличивая крутящий момент двигателя или подтормаживая отдельные колеса, можно вернуть автомобиль на прежний курс или улучшить сцепление. Функция контроля рыскания системы активного рулевого управления значительно снижает необходимость в подруливании и вмешательстве системы динамического контроля курсовой устойчивости (DSC) для сохранения курсовой устойчивости.

А как дела предстоят с троганием автомобиля с места? Буксует поди при старте и зарывается?

Если не выключать системы антипробуксовочную систему (ASC), то при низких скоростях движения (от 0 до 80 км/ч) система обеспечивает передачу крутящего момента за счёт подтормаживания ведущих колёс; при скорости выше 80 км/ч усилия регулируются за счёт уменьшения передаваемого от двигателя крутящего момента.Это влияет на скорость разгона автомобиля, но обеспечивает сцепления с дорогой.

Даже если вы утопите педаль газа в пол, автомобиль не будет буксовать на месте, а потихоньку поедет вперед.

А как дела с торможением?

Наилучшие характеристики замедления в компактном классе.

Какой принцип работы тормозов с антиблокировочной системой (ABS)? Грубо говоря, система предотвращает стопорение колёс и предотвращает юз при торможении, что положительно сказывается на устойчивости и управляемости транспортного средства в режиме торможения.

Что такое система динамического контроля за торможением (DBC)?В экстренной ситуации водитель резко и сильно нажимает на педаль тормоза, не увеличивая усилия торможения в дальнейшем, поэтому система динамического контроля торможения DBC мгновенно наращивает давление в тормозных контурах до максимума, заставляя ваш BMW тормозить быстрее.Даже когда водитель жмет на педаль недостаточно сильно, система динамического контроля торможения DBC сделает тормозной путь максимально коротким. Блок управления системы динамического контроля торможения DBC регулирует давление в тормозных контурах в зависимости от скорости автомобиля и износа тормозных колодок. Кроме того, он связан по сети с блоками других систем управления шасси, таких как система динамического контроля курсовой устойчивости (DSC) и антиблокировочная тормозная система (ABS), которые вместе обеспечивают максимальную безопасность на дороге. При экстренном торможении система динамического контроля торможения DBC приходит водителю на помощь. Отслеживая скорость автомобиля и давление на педали тормоза, электроника распознает экстренное торможение и мгновенно прикладывает к колесам максимальное тормозное усилие. В этом случае автоматически подключается антиблокировочная тормозная система (ABS).Данный алгоритм не позволит тормозному пути увеличиться из-за слишком резкого нажатия педали тормоза. Независимо от того, резко или плавно нажимается педаль, система автоматически реагирует на действия водителя и регулирует давление торможения.

Для безопасности при нажатии педали тормоза на повороте система контроля торможения в поворотах CBC сохраняет курсовую устойчивость вашего BMW, асимметрично прикладывая тормозное усилие, несмотря на всю сложность ситуации (при изменении нагрузки на колесо автомобиль заносит к внутренней стороне поворота).

Что такое система контроля за торможением на поворотах (CBC)?Система контроля торможения в поворотах CBC снижает опасность заноса, который может возникнуть при нажатии педали тормоза при повороте на высокой скорости. Без этой системы перераспределение нагрузки на колеса, вызванное торможением, может снизить контакт внутренних колес с дорогой и увеличить нагрузку на противоположной стороне. В результате неравномерности нагрузки может быть потеряна устойчивость, и автомобиль занесет на выходе из поворота.

Система CBC препятствует этому, асимметрично распределяя тормозное усилие между левыми и правыми колесами или снижая его (на задней оси), даже если не сработает антиблокировочная тормозная система ABS. В результате заметно улучшается курсовая устойчивость и повышается безопасность при легком подтормаживании даже на поворотах.

Что такое электронная система распределения тормозных сил (EBD).Работа системы EBD, также как и система ABS, носит цикличный характер. Цикл работы включает три фазы: удержание давления, сброс давления, увеличение давления.По данным датчиков угловой скорости колес блок управления ABS сравнивает тормозные усилия передних и задних колёс. Когда разница между ними превышает заданную величину, включается алгоритм системы распределения тормозных усилий.На основании разности сигналов датчиков блок управления определяет начало блокирования задних колес. Он закрывает впускные клапаны в контурах тормозных цилиндров задних колес. Давление в контуре задних колес удерживается на текущем уровне. Впускные клапаны передних колёс остаются открытыми. Давление в контурах тормозных цилиндров передних колес продолжает увеличиваться до начала блокирования передних колес.Если колеса задней оси продолжают блокироваться, открываются соответствующие выпускные клапаны и давление в контурах тормозных цилиндров задних колес уменьшается.При превышении угловой скорости задних колес заданного значения, давление в контурах увеличивается. Происходит торможение задних колес.

Работа системы распределения тормозных усилий заканчивается с началом блокирования передних (ведущих) колес. При этом в работу включается система ABS

Что делает кнопка DTC?Включает или отключает систему динамического контроля тяги (DTC) делает управление автомобилем более спортивным и динамичным при высоком сцеплении колес с дорогой, даже когда для сохранения устойчивости включается система динамического контроля курсовой устойчивости (DSC).

Система динамического контроля тяги (DTC) — это подсистема системы динамического контроля курсовой устойчивости (DSC), которую можно включать или отключать. У нее есть два основных назначения:регулировать тягу и позволять вождение в спортивном стиле при работающей системе поддержки курсовой устойчивости.Если передние колеса увязли в снегу и не вращаются как положено, задние колеса немедленно начинают буксовать (если задние колеса вращаются быстрее передних, это означает, что момент двигателя больше необходимого), после чего вмешивается система динамического контроля курсовой устойчивости (DSC), снижая обороты двигателя. В подобной ситуации лучше использовать систему динамического контроля тяги (DTC), так как сцепление колес с дорогой восстанавливается без снижения тяги.DTC улучшает тягу, например, при ездепо глубокому снегу. Выигрыш в тяге достигается за счет снижения устойчивости.

Поэтому при включенной системе будьте осторожны.

Получается в копейке нет возможности, дать угла? Есть! Для этого нужно отключить все системы стабилизации зажав кнопку DTC на 10 секунд.

Внимание: Ездить (особенно зимой) с выключенными системами стабилизации очень опасно!

Я лично, прошлой зимой застрял всего один раз и то заехал на территорию завода, и сел на днище в колее для грузовиков.

Источник
