Пламегаситель убирает демаскирующие факторы выстрела путем устранения дульного пламени, на отдачу влияет только дополнительной массой

ДТК, как правило, также значительно устраняет дульное пламя, но будучи размещенным вблизи земли как правило, поднимает клубы пыли, даже если в нижнейчасти отверстий для выхода газов нет (а если есть, то там просто пипец)
Зато ДТК хорошо борется с отдачей, но при этом больно бьет по ушам
При этом ДТК делает звук «в стороне мишеней» заметно менее громким за счет как общего, небольшого, ослабления звукового давления, так и перенаправления ее части назад
Так что в целом вроде пользы от ДТК больше

Например, сравниваем ПГ по типу Крынков или развитый ДТК по типу Роедале или др

Но в принципе, наверное, это исчерпывающим ответ на вопрос
а2 это что? Можно картинку

У А2 есть небольшая расширительная камора, за которой конус, который направляет струю газов и звук вперед; нижняя часть конуса без щелей, что дает возможность не пылить, верхняя часть конуса имеет щели, что дробит и охлаждает струю, компенсирует подброс.

Таким образом, это маленькое и очень легкое устройство дает немалое количество полезной работы.

неделю назад, с земли в ростовских степях.

Удлиняет, слегка ухудшает баланс в сторону ствола. Это из минусов

Ага, особенно на выстреле джоулей так на 5000

Даже на своём 30-06 из своей очень лёгкой винтовки (3.56 всместе с прицелом) стреляю в майке безо всякого ДТК до 50 выстрелов без негативных последствий.
У всех этих дульных устройств одно назначение: выглядеть «порэмбистее». То есть полным дураком.

Да лана не сушите себе мосх в поисках как бы слиццо покрасивей.
Армейское не такое, а на охоте свет клином сошелсо?
К примеру на тикке-спортер на дудке уже с завода идет резьба 18х1.

Уважаемый, подобные заявления ко многому обязывают.
Ну или показывают что вы в теме полный ноль.

Поставьте модер и решите сразу три проблемы

Уважаемый, подобные заявления ко многому обязывают.
Ну или показывают что вы в теме полный ноль.

Источник

Что лучше: компенсатор, глушитель или пламегаситель?

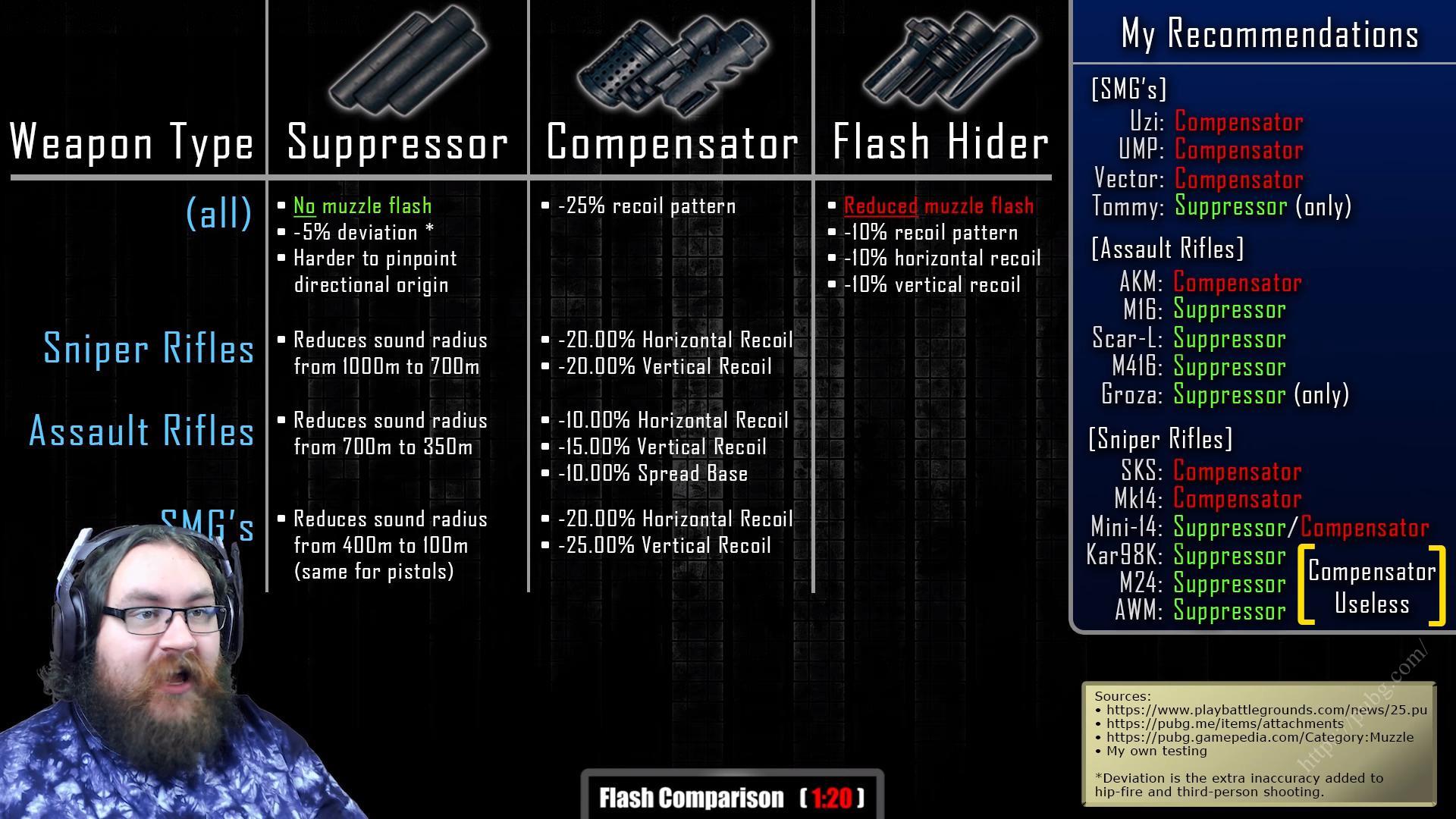

В каких ситуациях компенсатор предпочтительнее глушителя? Насколько вообще полезен пламегаситель? Какое дульное приспособление эффективнее снижает отдачу? Ответы на эти вопросы дал видеоблогер Liquid Blitz.

Самые важные выводы:

Что касается штурмовых винтовок. Здесь Liquid Blitz отдает предпочтение глушителю в любых ситуациях. Исключение – AKM: отдача этого автомата настолько велика, что компенсатор (или даже пламегаситель) может принести больше пользы, чем глушитель.

Далее по списку: снайперские винтовки. Для AWM, M24, Kar98k компенсатор абсолютно бесполезен, поскольку отдача при стрельбе с этих винтовок не имеет значения. Следовательно, глушитель следует выбирать всегда. Ситуация меняется, когда на сцену выходят полуавтоматические «снайперки»: Liquid Blitz считает, что SKS & Mk14 гораздо менее смертоносны без использования компенсатора, однако Mini-14 не имеет такой высокой отдачи, поэтому здесь глушитель тоже сгодится.

Таким образом, автор гайда заключил, что пламегаситель следует использовать только до тех пор, пока не подвернется глушитель или компенсатор (исключение – AWM, M24, Kar98k). Общее правило звучит так: если вам кажется, что отдачу той или иной «пушки» контролировать слишком тяжело, используйте компенсатор, в противном случае – глушитель.

Также советуем к просмотру один из последних гайдов от WackyJacky101: M16A4 – лучшая штурмовая винтовка в PUBG?

Источник

Дульные устройства АК

Эволюция дульных устройств на автоматах Калашникова

Мы продолжаем серию публикаций, посвящённую 70-летию принятия на вооружение легендарного автомата Калашникова. Сегодняшний материал посвящён, казалось бы небольшим, но достаточно характерным деталям автоматов разных модификаций — дульным устройствам.

Начнём с того, что резьба на дульной части автоматов Калашникова присутствовала с самого начала производства, с 1949 года. Обозначалась данная резьба как «М14×1 левая», где М14 — обозначение профиля и диаметра наружной резьбы в миллиметрах, «х1» — шаг резьбы в миллиметрах, а «левая» обозначала направление и в данном случае виток резьбы был направлен против часовой стрелки. На первых порах назначение было обусловлено применением насадок (втулок) для холостой стрельбы. Можно предположить, что в конструкцию автоматов изначально была заложена возможность применения приборов беззвучной и беспламенной стрельбы (ПБС), которые должны были появиться позднее.

На упомянутую резьбу на дульной части ствола навинчивалась так называемая муфта (рис. 1а), служившая защитой резьбы от повреждений. До появления автоматов АКМ и пулемётов РПК конструкция муфты оставалась неизменной для всех типов выпускаемых автоматов.

Приблизительно в 1965 году на автоматы АКМ и АКМС вместо муфты ствола стали устанавливать компенсатор со срезанной под углом верхней плоскостью. Назначение компенсатора состояло в повышении устойчивость автомата при автоматической стрельбе за счёт уменьшения подброса вверх дульной части ствола. Автором выявлено три вида компенсаторов, незначительно отличавшихся друг от друга. Самый первый вариант (рис. 2а) имел на боковых поверхностях двухсторонние лыски (4) и поясок на заднем торце (5). Позже этот поясок упразднили (рис. 2б), а затем упразднили и сами лыски (рис. 2в). В таком виде компенсаторы устанавливались на автоматы АКМ и АКМС до 1977 года, в котором их сняли с производства. В отличие от муфт, на компенсаторах был только один вырез под фиксатор (6), обеспечивающий его установку на автомате в строго определённом положении.

Немного отвлекаясь от темы автоматов нужно отметить, что на ручные пулемёты РПК в заводской комплектации компенсаторы не устанавливались. В то же время, пулемёты РПК, которые поставлялись из СССР в Восточную Германию для использования в Национальной армии ГДР, напротив, практически всегда имели компенсаторы вместо муфт, установленные по просьбе немцев. В частях СА также иногда встречались РПК с компенсаторами, но они были установлены уже в войсках, будучи снятыми с автоматов АКМ.

С переходом на калибр 5,45 мм на автоматах в корне изменилась концепция применяемых дульных устройств. На автоматы стал устанавливаться дульный тормоз-компенсатор (о нём будет сказано ниже). Кстати, ручных пулемётов эти перемены коснулись в меньшей степени. На пулемёты РПК74 устанавливались короткие пламегасители (рис. 4), при этом резьба на дульных частях 5,45-мм пулемётов РПК74 была такой же, как и на 7,62-мм пулемётах РПК. Мотив такого решения неясен, поскольку в этом случае появлялась возможность установить пламегаситель от новых пулемётов калибра 5,45 мм на старые, калибра 7,62 мм, что с вытекающими последствиями в виде разрыва ствола при попадании пули в отверстие пламегасителя меньшего, чем положено, диаметра. Остаётся загадкой, по какой причине такая опасность не была исключена на стадии проектирования.

С 1985 года пламегасители РПК74 несколько упростили в изготовлении (рис. 5). Внешне это выражалось в едином диаметре торцевого пояска с телом пламегасителя, которое на раннем варианте было несколько тоньше (10). С началом 90-х годов пулемёты РПК74 преобразовались в унифицированную линейку РПК серии «200», включавшей в себя три калибра: 5,45×39 (РПК74М), 5,56×45 (РПК201) и 7,62×39 (РПК203). Пламегасители под пулемёты калибра 5,45 и 5,56 мм не отличались от предшествующей разновидности. Пламегасители под пулемёты калибра 7,62 мм отличались только размером отверстия для прохода пули. Все пламегасители по-прежнему имели пять положений для фиксатора (11).

ДТК долгое время изготавливались механической обработкой из цельной заготовки.

Самые ранние ДТК (рис. 6–7) имели неофициальное прозвище «полумесяц», по форме выреза для сброса газов (13). Выпускались они с 1973 по 1976 год на «Ижмаше», и в 1978–1979 гг. на ТОЗе. На большинстве из них присутствовала задняя фаска (14), упрощающая отжатие фиксатора при скручивании ДТК.

Далее следовали весьма оригинальные ДТК, прозванные «змейкой» или «зигзагом» за форму того же щелевого выреза в виде волнистой линии (15). Их было несколько видов, незначительно отличавшихся друг от друга. Ижевские «змейки» (рис. 8) выпускались с 1977 по 1983 год, тульские (рис. 10) с 1980 по 1981 год. Тульские ДТК имели цилиндрический выступ под кольцо штык-ножа на 2 мм длиннее ижевских (16), в остальном отличий не имели. Встречалась разновидность «змейки» (рис. 9) с характерным «пояском» в районе посадочного места (17), но достоверно не установлено, в какой период времени и на каких автоматах устанавливался данный тип ДТК.

С 1984 года на «Ижмаше» произошёл переход на производство удешевлённых и упрощённых ДТК из холоднотянутой заготовки (рис. 11), внутрь которой запрессовывалась круглая шайба с центральным проходным отверстием для пролёта пули. Сама шайба имела небольшие двухсторонние отступления от боковых стенок корпуса (18) для сброса газов. Данный вид ДТК получил прозвище «шайба».

Автоматы АКС74У вместо ДТК оснащались цилиндрическим пламегасителем с коническим раструбом (22), применение которого было обусловлено коротким стволом и, как следствие, возросшей пламенностью выстрела. Посадочное место для пламегасителя на автомате АКС74У не отличается от использовавшегося на автоматах АК74. На переднем торце раструба находятся симметричные полукруглые вырезы (23). Они предназначены для установки выколотки, которую используют как рычаг при отвинчивании пламегасителя в ходе разборки автомата. На заднем торце ДТК имеется вырез под фиксатор (24), смещённый относительно оси автомата вправо.

Пламегасители самых первых автоматов АКС74У, изготовленных в Ижевске ПО «Ижмаш», (рис. 14) имели гладкую внешнюю поверхность. С 1981 года сначала ижевские, а с 1982 года и тульские АКС74У получили усложнённый пламегаситель (рис. 15), продержавшийся в производстве до 1986 года. С 1987 по 1993 год выпускался технологически упрощённый вариант пламегасителя (рис. 16), у которого отсутствовала задняя фаска (25). В остальном он был аналогичен предшественнику.

Источник

Дульные устройства

Автор: Евгений Беляков

В последнее время наметилась нехорошая тенденция: часто любому дульному устройству (вплоть до гранатомёта) приписывается аббревиатура ДТК. Давайте разберемся, какими же они бывают и для чего нужны. В первой части статьи рассмотрим наиболее универсальные их типы, во второй — познакомимся с более узкоспециализированными конструкциями.

Итак, основных типов дульных устройств всего два: компенсирующие устройства и пламегасители. Нередко функции совмещаются, но для начала рассмотрим их в чистом виде.

Дульное компенсирующее устройство — это устройство для снижения отдачи ствола или его увода за счет отвода части пороховых газов в боковом направлении и уменьшения их расхода на дульном срезе. В некоторых источниках все такие устройства называют дульными тормозами, однако, ссылаясь на ГОСТ по терминологии, уверенно заявляю — это неверно.

Существует три типа таких устройств:

* Осевого действия (дульные тормоза) — компенсируют исключительно силу отдачи в продольном направлении; применяются, как правило, в случаях, когда опрокидывающий момент незначителен по сравнению с силой отдачи (ПТРД, крупнокалиберные винтовки);

* Поперечного действия (дульные компенсаторы) — компенсируют поперечный опрокидывающий момент; применяются редко, самый известный пример — АКМ;

* Комбинированного действия (дульные тормоза-компенсаторы, ДТК) — компенсируют как продольную силу, так и опрокидывающий момент; на сегодняшний день нашли самое широкое применение.

По принципу действия дульные компенсирующие устройства разделяют на:

* Активного действия — используется сила давления газов на мембрану, расположенную в некотором отдалении от ствола;

* Реактивного действия — используется сила реакции газов, отводимых в противоположном направлении; несмотря на эффективность, редко применяются в ручном оружии, поскольку повышают загазованность пространства у головы стрелка;

* Активно-реактивного действия — используются оба этих принципа;

* Распылительного действия — используется распыление пороховых газов через отверстия в стволе до момента выхода пули для уменьшения их расхода через дульный срез (в настоящее время почти не применяется);

* Расширительного действия — используется охлаждение пороховых газов при расширении для уменьшения скорости их выхода.

А для чего нужен пламегаситель? При выстреле раскалённые пороховые газы и частицы непрогоревшего пороха создают вспышку, которая демаскирует положение стрелка. Пламегаситель — это устройство для уменьшения вспышки от выстрела. Такое устройство должно обеспечивать догорание пороховых частиц в пределах своей каморы и/или эффективное охлаждение истекающих газов. Наиболее распространённые варианты пламегасителей: конический и щелевой.

В коническом пламегасителе охлаждение пороховых газов происходит за счёт расширения в коническом раструбе. Такое устройство увеличивает силу отдачи на 5-15%.

В щелевом пламегасителе охлаждение происходит за счет распыления части газовой струи через продольные щели. На силу отдачи он практически не влияет.

Существуют устройства комбинированного действия, в которых сочетаются оба принципа.

В случае, когда газы содержат большое количество непрогоревшего пороха (например, при использовании мощного патрона в сочетании с коротким стволом), и пламегаситель классической конструкции не может эффективно погасить вспышку, в его конструкцию включается догоратель — камера небольшого объема непосредственно за дульным срезом, в которой задерживаются и догорают пороховые частицы. Помимо основной функциональности, догоратель является частным случаем ДТ расширительного действия. Конический пламегаситель с догорателем применен, например, в автомате АКС74У.

А можно ли совместить функции различных устройств? Можно, но не все они будут эффективными.

Например, попытки создать комбинированное устройство на основе конического пламегасителя предпринимались — но почти все они не увенчались успехом.

Объединение же щелевого пламегасителя с функциями компенсатора вполне эффективно — для этого щели в верхней его части делают шире или располагают их чаще. Объединить щелевой пламегаситель и дульный тормоз тоже можно — но в ущерб эффективности в каждой из двух ипостасей. Впрочем, на рынке оружейного тюнинга такие устройства тоже встречаются.

Наиболее эффективным решением в случаях, когда требуется совместить функциональность ДТ и и пламегасителя, стали многокамерные системы с догорателем. Такие устройства широко применяются в современном оружии; к ним, например, относится двухкамерный дульный тормоз-компенсатор АК74, оснащенный камерой догорания.

Разнообразие дульных устройств не ограничивается компенсирующими устройствами и пламегасителями, однако все прочие типы распространены значительно меньше ввиду достаточно узкой специализации. Рассмотрим поподробнее и их.

Локализатор — устройство для направления пороховых газов в строго заданном направлении. Такие устройства часто применяются в авиации, и вот почему: попадание пороховых газов на алюминиевую обшивку приводит к быстрой её коррозии; попадание же их в воздухозаборник двигателя может привести к помпажу. Поэтому авиапушки и оснащают локализаторами, направляющими газы либо на стальные щитки, прикрывающие обшивку, либо просто в сторону. Нередко локализаторы выглядят как дульные тормоза и действительно снижают отдачу, но это не главное их предназначение.

Глушитель — как можно понять из названия, призван заглушить звук выстрела. Достигается это, как правило, постепенным расширением пороховых газов и плавным их перетеканием между камерами, либо завихрением потока. В качестве дополнительной меры иногда применяется охлаждение газов при помощи теплопоглощающего материала. Наиболее эффективны глушители при использовании дозвуковых патронов, но даже в этом случае они не обеспечивают полной бесшумности: хорошим результатом считается, если звук выстрела неразличим на дистанции применения.

Если же пуля достигает скорости звука, вслед за ней образуется ударная волна, заглушить которую глушитель не в состоянии. Но это не значит, что нельзя использовать глушитель с обычными патронами. В пистолетах ПБ и АПБ применена техническая хитрость, позволяющая использовать стандартные патроны 9х18ПМ в качестве дозвуковых: часть газов из канала ствола стравливается в полость глушителя, и пуля не достигает скорости звука.

И даже в случае, когда скорость пули выше скорости звука, применение глушителя может быть оправдано. В этом случае звук, создаваемый пулей в полёте и при попадании в цель, оказывается громче, чем звук выстрела, и определить на слух направление, откуда ведется огонь, становится невозможно.

В настоящее время такие устройства практически не применяются. Бесствольные варианты представляют собой направляющую для трубчатого хвостовика гранаты. Хорошо известен пример штатной установки такого устройства — югославский карабин M59/66 (местный вариант СКС) оснащался гранатомётом, часто принимаемым за дульный тормоз.

Дульные насадки для гладкоствольных ружей (дульные сужения, дульные расширения, «парадокс») — как правило, служат для изменения характера разлёта дроби. Особняком стоит насадок «парадокс», представляющий собой дульное сужение с нарезами: он позволяет существенно повысить кучность при стрельбе пулей.

Оружейная лига

4.2K поста 19.1K подписчиков

Правила сообщества

Картиночка с тюнинговыми дульными устройствами конечно здорово смотрится, такой выбор большой, все разные по форме, но как вспомнишь как чистится дульник на 74м, а там дизайн наамного проще чем вот эти все

>>Особняком стоит насадок «парадокс», представляющий собой дульное сужение с нарезами: он позволяет существенно повысить кучность при стрельбе пулей.

15лет в интернете и только сейчас узнал что за наболдажник стоит на стволах больших пушек. Респект автору!

* Распылительного действия — используется распыление пороховых газов через отверстия в стволе до момента выхода пули для уменьшения их расхода через дульный срез (в настоящее время почти не применяется);

Да ну. А как же спортинговые версии вертикалок с отверстиями-компенсаторами, чтобы не «разбивался» заряд дроби?

Смотрю тут прям горячо.

Автор, был бы признателен если ты подготовишь материал по теме «Самоотвинчивание дульных насадок». А также более подробные посты по глушителям))

Ну а че

Правила дуэли на холодном оружии

Mac 10 авто с глушаком и без

MK760 с глушаком

Пострелушки из Вала в 4К

Реальный звук глушителей в Джоне Уике

Из описания видео:»Глушители или супрессоры(подавители) не всегда работают так хорошо, как в фильмах и играх. Это немного более реалистично, но, возможно, менее увлекательно!»

И просто звуки стрельбы с разными глушителями

Глушитель для Баррет

Календарь оружейника 5 марта

Источник

Отличия ДТК от пламегасителя

ДТК и пламегаситель — значение терминов

Пламегаситель, как понятно из названия, должен гасить пламя, которое способно демаскировать стрелка. Существует несколько популярных вариантов пламегасителей, про которые мы поговорим ниже.

ДТК и пламегаситель у англоязычных

Наш рассказ был бы неполным без изучения названий ДТК и пламегасителя в США. Итак, ДТК у них — это muzzle brake (то есть «дульный тормоз»), а пламегаситель — flash hider (то есть «маскировщик вспышки»). Соответственно у них так же существует разделение на ДТК и пламегасители как и у нас.

Характерные особенности ДТК и пламегасителя

ДТК. Самый распространенный тип ДТК — это устройство с перегородками поперечно или под углом расположенными относительно оси ствола.

Таким образом перегородки частично останавливают и перенаправляют пороховые газы, обеспечивая компенсацию отдачи и (при наличии соответствующих характеристик) еще и компенсацию подброса и увода.

ДТК для винтовки СВ-98 (Арт.00101)

Кроме открытых камер (когда поперечные/наклонные перегородки держатся на продольных) существуют так же закрытые камеры с небольшими портами, которые выполняют роль реактивных сопел, противодействуя подбросу и уводу. В качестве примера можно привести стандартный ДТК от АК-74 — там есть и закрытая камера с портами-отверстиями направленными вверх и вбок и открытая камера впереди.

По тем же принципам сонструирован ДТК типа Лантак.

ДТК по типу LANTAC для автоматов АК-103,104 калибра 7,62 с внешней резьбой (Арт.00118)

Пламегаситель. Самый распространенный пламегаситель — это щелевой. Не самый эффективный тип пламегасителей, тем не менее ставится стандартно на многие винтовки. Догорающие пороховые газы проходя через щели частично гасятся, широкий поток разбивается на несколько узких. Кроме щелевого пламегасителя существуют варианты с закрытым корпусом, которые внешним видом напоминают короткий глушитель. В качестве примера уместнее всего привести классический пламегаситель Крынкова.

Пламегаситель Крынкова состоит из корпуса и воронки…

…воронка образует внутри прибора закрытую камеру, где эффективно догорают пороховые газы практически не выпуская свет наружу.

ДТК Крынкова М14х1левая для (АКМ,АКМС,ВПО 133,ВПО 136) (Арт.00104)

Или же пламегасители из нашей бюджетной линейки устройств.

Товаров, соответствующих вашему запросу, не обнаружено.

ДТК закрытого типа — глушители — пламегасители

Отдельно хотелось бы рассказать про устройства, которые созданы для борьбы с отдачей, вспышкой и громким звуком выстрела. Это ДТК закрытого типа от Ротор 43, вот некоторые из них:

6 камерный газоразгруженный ДТК закрытого типа 0.366ТКМ резьба М24х1,5(Арт.00217)

6 камерный газоразгруженный ДТК закрытого для карабинов серии Сайга МК03 М24х1,5 кал.0.223 и АК74, АК105 кал.5,45 (Арт.00201)

6 камерный газоразгруженный ДТК закрытого типа М14х1левая кал.7,62 для АКМ,АКМС,АКМЛ, АКМСЛ,ВПО 133,ВПО136 (Арт.00210)

Устройства спроектированы таким образом, что справляются сразу с тремя негативными сторонами стрельбы, поэтому данный тип товара крайне популярен в нашем интернет-магазине.

Отдача. В закрытых ДТК Ротор 43 внутри корпуса установлен ряд перегородок (обычно 5 или 7) особой формы, которые отсекают пороховые газы и эффективно их останавливают. За счет этого наблюдается значительное снижение отдачи, так как большое количество отсекателей справляются с бОльшей частью потока пороховых газов.

Дульное пламя. Большой объем разделенный перегородками — отличный дожигатель пороховых газов без прорыва наружу. ДТК закрытого типа Ротор 43 маскируют дульное пламя даже ночью: уже с нескольких метров визуально сложно понять откуда именно ведется стрельба.

Звук. Громкость стрельбы с нашими ДТК закрытого типа становится значительно ниже, чем без них. Это повышает уровень комфорта во время стрельбы, позволяет работать без наушников и создает проблемы у тех, кто пытается на слух определить место стрельбы — это очень важно для служебного использования нашей продукции, которая заслуженно получает огромное количество положительных отзывов от сотрудников спецслужб.

Купить ДТК и пламегасители

В интернет-магазине Ротор 43 Вы можете купить ДТК и пламегасители нашего производства, так же Вы можете купить эти товары у наших официальных представителей.
