Как сравнить два DWG или DXF чертежа

Этот урок поможет вам быстро сравнивать чертежи и находить элементы, которые были изменены, добавлены или удалены.

Перейдите на вкладку Дополнительно и активируйте команду Сравнение файлов.

В появившемся окне укажите путь к файлам, которые вы хотите сравнить.

Есть два способа сравнения файлов. По умолчанию ABViewer сравнивает их содержимое. Вы можете выбрать свойства примитивов, которые будут сравниваться: идентификатор, слой, тип линии, масштаб линии, высота 3D, цвет, толщина линии.

Если вы выберите опцию Только визуальное сравнение, ABViewer будет сравнивать файлы только визуально. В этом режиме вы можете выбрать размер изображения – чем оно больше, тем лучше будут результаты сравнения. Вы также можете выбрать опцию Растянуть чертежи, которая пропорционально масштабирует меньший чертеж до размера большего. Мы рекомендуем выбирать эту опцию, когда вы сравниваете два похожих чертежа с разным масштабом.

Нажмите на кнопку Сравнить, чтобы увидеть результат.

В окне Сравнение можно изменить положение сравниваемых чертежей, изменить цвет фона, синхронизировать перемещение чертежей. Также можно перейти в режим редактирования, внести изменения и после этого перезагрузить файлы, сохранить или распечатать результаты сравнения.

Чтобы узнать больше о функции «Сравнение файлов», посетите нашу справочную страницу.

Источник

AutoCAD

Не удалось извлечь оглавление

Панель инструментов сравнения файлов DWG

Отображение параметров и команд при сравнении текущего чертежа с другим чертежом.

Команды и параметры панели инструментов

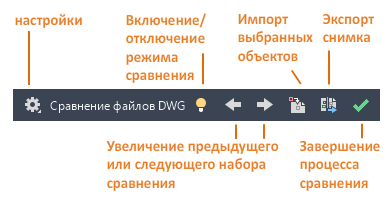

При запуске операции сравнения отображается панель инструментов сравнения файлов DWG.

Доступны следующие элементы управления.

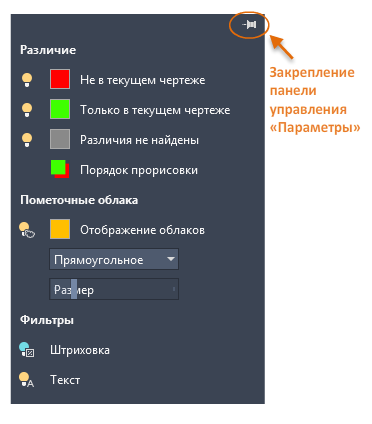

Панель «Настройки»

На панели параметров можно указать, рядом с какими типами отличий отображаются пометочные облака, отображаются ли текстовые объекты и объекты штриховки, а также какие цвета используются. Если необходимо часто вносить изменения, закрепите панель «Параметры» для удобства доступа. Для большей наглядности на следующем изображении используются цвета, которые могут видеть люди, страдающие дальтонизмом.

Включение и отключение сравнения

Настройка видимости результатов сравнения в текущем чертеже.

Предыдущий или следующий

Переход к каждому последующему набору изменений в текущем чертеже.

Импорт объектов

Запуск команды COMPAREIMPORT. После появления соответствующего запроса для выбора будут доступны только объекты, которых нет в текущем чертеже. Это позволяет ограничить импорт теми объектами, которые есть только в сравниваемом чертеже.

Экспорт снимка

Запуск команды СРАВНИТЬЭКСПОРТ. Экспорт результатов сравнения в новый файл чертежа, называемый снимком чертежа. Панель инструментов сравнения файлов DWG в снимке чертежа отображается при его открытии.

Данная панель аналогична панели сравнения файлов DWG и включает в себя панель параметров, а также элементы перехода к следующему и предыдущему объектам.

Выход из сравнения

Запуск команды СРАВНИТЬЗАКРЫТЬ, которая завершает работу в режиме сравнения в текущем чертеже.

Источник

Бесплатные программы просмотра Autodesk

Рекомендуемые программы просмотра

Программа просмотра Autodesk

Просмотр 3D-проектов в браузере

Программа просмотра Autodesk поддерживает большинство 2D- и 3D-файлов, включая DWG, STEP, DWF, RVT и Solidworks, а также дает возможность просматривать более 80 других типов файлов на любом устройстве. Инструменты аннотирования и черчения в программе просмотра Autodesk обеспечивают удобную совместную работу и взаимодействие в онлайн-режиме.

Более 80 типов файлов

Просмотр и преобразование с помощью DWG TrueView

Просматривайте файлы DWG и преобразуйте их для работы с предыдущими версиями AutoCAD. Добавьте Design Review для нанесения пометок в 2D- и 3D-файлах без использования исходной САПР. Программа просмотра Autodesk или веб-приложение AutoCAD обеспечивают дополнительную гибкость.

Доступ к чертежам САПР в любое время и в любом месте

Получите быстрый повсеместный доступ к чертежам САПР с помощью веб-приложения AutoCAD. Просматривайте, редактируйте, совместно используйте и создавайте файлы DWG в веб-браузере на любом компьютере. Установка программного обеспечения не требуется. Используйте привычные инструменты и команды черчения.

Все программы просмотра

Поиск по типу файла

Поиск по программам

Программа просмотра Autodesk поддерживает более 80 типов файлов, упрощая совместную работу в удаленном режиме.

Типы файлов

Более 80 типов файлов, включая DWG, STEP, DWF, RVT и Solidworks.

Поддерживается для

AutoCAD, Fusion 360, Revit, Inventor и 11 других продуктов

Платформа

Возможности

Просматривайте, проверяйте, совместно используйте 2D- и 3D-файлы, а также выполняйте для них измерения и наносите пометки в онлайн-режиме.

Просматривайте файлы DWG и преобразуйте их для работы с предыдущими версиями AutoCAD. Расширьте набор функций с помощью Design Review.

Типы файлов

Поддерживается для

AutoCAD, Revit, Fusion 360, 3ds Max, BIM 360, Civil 3D

Платформа

Возможности

Просматривайте, проверяйте, совместно используйте 2D- и 3D-файлы, а также выполняйте для них измерения и наносите пометки в онлайн-режиме.

Просматривайте, создавайте, редактируйте и совместно используйте чертежи САПР через Интернет в веб-браузере на любом компьютере. Установка программного обеспечения не требуется. Получайте доступ к необходимым инструментам черчения.

Типы файлов

Поддерживается для

Autodesk Drive, Microsoft OneDrive, Google Диск, Box, Dropbox

Платформа

Возможности

Просматривайте, редактируйте, совместно используйте и создавайте 2D-файлы DWG в облаке.

Программа просмотра Navisworks® Freedom позволяет изучать модели, созданные с помощью других инструментов проектирования. Предоставьте участникам равные возможности доступа к среде работы с проектами.

Типы файлов

Поддерживается для

Navisworks, AutoCAD, Revit, Inventor, BIM 360

Платформа

Возможности

Просматривайте и измеряйте 2D- и 3D-файлы.

FBX® Review — это бесплатный кросс-платформенный инструмент для просмотра 3D-моделей и анимации. Для работы с FBX® Review не требуется инструмент 3D-разработки.

Типы файлов

До 15 типов файлов, например FBX, 3DS, OBJ

Поддерживается для

Maya, MotionBuilder, Mudbox

Платформа

Mac, iOS, Windows, Windows Phone

Возможности

Moldflow® Communicator повышает эффективность совместной работы. Выполняйте визуализацию, количественную оценку и сравнивайте результаты моделирования. Предоставляйте удаленным участникам бесплатный доступ к данным.

Типы файлов

Поддерживается для

Moldflow Adviser, Moldflow Insight

Платформа

Возможности

Просматривайте 3D-файлы для выполнения количественного анализа и сравнения результатов моделирования.

Autodesk Design Review, бесплатная программа просмотра файлов САПР, позволяет просматривать 2D- и 3D-файлы, наносить пометки, выводить файлы на печать и отслеживать изменения. Требуется наличие DWG TrueView.

Типы файлов

DWF, DWG, IPT, IAM, NWD

Поддерживается для

AutoCAD, Inventor, Navisworks

Платформа

Возможности

Просматривайте, печатайте 2D- и 3D-файлы, а также отслеживайте изменения, выполняйте для них измерения и наносите пометки.

Вопросы и ответы

Как просматривать 2D- и 3D-файлы бесплатно?

Программа просмотра Autodesk упрощает совместную работу с проектами и их просмотр. Программа просмотра Autodesk поддерживает большинство 2D- и 3D-файлов, включая DWG, STEP, DWF, RVT и Solidworks.

Как бесплатно открывать файлы DXF, DWG и DWF?

Autodesk предоставляет набор бесплатных программ для просмотра файлов САПР (DXF, DWG, DWT, DXB, DGN, DWF) в автономном режиме, на мобильных устройствах или непосредственно в веб-браузере.

Как просматривать файлы DWG без AutoCAD?

Веб-приложение AutoCAD и мобильное приложение AutoCAD позволяют использовать AutoCAD в онлайн-режиме, а также редактировать, создавать и просматривать чертежи САПР и файлы DWG в веб-браузере. Программа просмотра Autodesk — это бесплатное средство просмотра с веб-интерфейсом, которое поддерживает широкий набор форматов файлов, включая DWG.

В чем разница между мобильным приложением AutoCAD и веб-приложением AutoCAD?

Оба приложения позволяют просматривать, создавать, редактировать и совместно использовать 2D-чертежи САПР. Веб-приложение AutoCAD доступно через Интернет в веб-браузере на любом компьютере. Приложение AutoCAD для мобильных устройств входит в пакеты AutoCAD и AutoCAD LT. Оно обеспечивает аналогичные функции на устройствах iPhone и Android.

Что такое DWG?

Для чего используется DWG TrueView?

DWG TrueView позволяет открывать, просматривать и выводить на печать файлы AutoCAD, DWG и DXF. Программа используется для печати, создания PDF-файлов и преобразования форматов AutoCAD.

А что, если мне требуется только доступ для просмотра файлов?

Для пользователей, которым требуется только доступ для просмотра, мы предлагаем бесплатные программы просмотра без подписки. Решив зарегистрироваться, не забывайте о скидке на подписку при обмене бессрочной лицензии.

Источник

AutoCAD

Could not retrieve table of contents

DWG Compare Toolbar

Displays settings and commands when comparing a drawing with your current drawing.

Toolbar Commands and Options

When a compare operation is started, the DWG Compare toolbar displays.

The following controls are available.

Settings Panel

The Settings panel controls what types of differences display, revision clouds, whether hatch or text objects display, and what colors are used. For frequent changes, you can pin the Settings panel for convenient access. For better clarity, color-blind friendly colors were used in the following image.

Toggles the display of the comparison result in the current drawing.

Previous or Next

Zooms into each successive change set in the current drawing.

Import Objects

Starts the COMPAREIMPORT command. When you select objects at the prompt, only those objects that are not already in your current drawing are selectable. This provides a reliable way of limiting the objects being imported to the objects that are unique to the comparison drawing.

Export Snapshot

Starts the COMPAREEXPORT command. Exports the comparison results into a new drawing file, called a snapshot drawing. The DWG Compare Snapshot toolbar displays whenever you open a snapshot drawing.

This toolbar is similar to the DWG Compare toolbar, providing a Settings panel and the Previous and Next controls.

Exit Comparison

Starts the COMPARECLOSE command, which exits the comparison in the current drawing.

Источник

DWG Compare для AutoCAD 2012

Приложение сделает различия видимыми, используя контрастные цвета для выделения удаленных объектов, добавленных объектов и многих других. У вас есть возможность выбрать желаемые цвета разметки. Программа автоматически создаст легенду для ваших разработанных цветов.

DWG Compare для AutoCAD позволяет сохранить найденные различия в отдельных файлах и предоставить подробный отчет об отдельных объектах. Кроме того, вы можете выбрать определенные объекты для сравнения.

Функция DWG Compare для AutoCAD позволяет выбрать, сравнивать ли слои, ось z, тип линии, высоту текста или цвет.
