Как это работает: система распределения тормозных усилий EBD.

C тех пор, как в автомобильную промышленность пришла электроника, машины начали оснащать все большим количеством вспомогательных систем, которыми управлял электронный интеллект. Это, в частности, касалось и активной безопасности автомобиля: конструкторы усовершенствовали систему торможения, снабдив ее антиблокировочной системой, помогавшей избежать блокировки колес в экстренных ситуациях. Эволюционным развитием систем активной безопасности, связанных с торможением, стало появление еще одного механизма – системы распределения тормозных усилий.

Что представляет собой EBD

EBD (Electronic Brake Distribution), что по-русски означает «система распределения тормозных усилий», начала появляться на автомобилях в конце 1980-х – начале 1990-х годов. Именно тогда инженеры ведущих автомобильных компаний заметили, что антиблокировочная система торможения не может обеспечить стопроцентного эффекта разблокировки колес. Особенно это стало заметным, когда при торможении передние колеса получали большую загрузку, чем задние. При этом, система ABS успешно разблокировала передние колеса, а вот задние оставались заблокированными, из-за чего автомобиль разворачивало. Проведя исследования, специалисты выяснили, что тормозное усилие, которое развивается в подобной ситуации, распределяется между всеми колесами одинаково. Но колеса при этом пребывают в разных условиях – их сцепление с дорожным покрытием различно, следовательно, и ведут они себя по-разному: к примеру, передние разблокированы и «позволяют» водителю управлять авто, а задние – заблокированы, из-за чего машину заносит. Чтобы решить эту проблему, была разработана система распределения тормозных усилий.

EBD состоит из трех основных компонентов: датчиков скорости вращения колес (используются те же датчики, от которых получает информацию ABS), электронного блока управления (опять-таки, общего с ABS), и клапанов в тормозной магистрали – обратных и редукционных. Когда автомобиль экстренно тормозит и срабатывает ABS, автоматически приводится в действие и система распределения тормозных усилий. Ее блок управления принимает информацию с датчиков о том, с какой скоростью вращаются колеса. На основании этих данных, система делает вывод, какие колеса имеют лучшее сцепление с дорогой, а какие – худшее. Затем происходит сам процесс распределения тормозных усилий: блок управления дает команду клапанам, которые, регулируя давление в тормозной системе, распределяют усилие торможения – передние колеса получают его меньше, задние – больше. Таким образом, усилие на всех колесах выравнивается.

Одновременно система ABS, получив сигнал, что тормозное усилие распределено равномерно, разблокирует колеса, а это позволяет водителю обрести контроль над управляемостью и избежать столкновения с препятствием.

Основное отличие EBD от ABS в том, что эта система работает постоянно, контролируя распределение тормозных усилий вне зависимости от дорожных условий и деятельности водителя, а не только в экстремальной обстановке, как та же ABS. Тем не менее, сегодня зачастую автомобили, оснащенные антиблокировочной системой торможения, обладают и системой распределения тормозных усилий – настолько эти механизмы объединены и дополняют друг друга.

Достоинства и недостатки EBD

У этой системы эксплуатационных недостатков не выявлено. А вот достоинств у EBD – много. Ведь, распределяя тормозное усилие между колесами, система помогает водителю сберечь траекторию управления автомобилем, снижает риск уйти в снос или занос. Она одинаково эффективна как при прямолинейном торможении, так и при торможении в крутом повороте. В последнем случае система распределяет тормозное усилие не между передними и задними колесами, а между колесами, идущими по внешнему и внутреннему радиусу поворота.

Источник

Ошибка EPC на приборной панели: что это такое?

Что означает значок ЕРС на приборной панели автомобиля.

На панели приборов автомобиля могут отображаться различные типы сообщений о неправильной работе одного из компонентов или сбоях автомобиля. Одним из них является индикатор EPC – Electronic Power Control. Но в каких случаях на приборной панели может выскочить ошибка EPC?

Electronic Power Control (EPC) – это компьютеризированная система зажигания и управления двигателем, которая используется в автомобилях VAG (более известная как Volkswagen Group).

Многие автовладельцы, увидев на панели приборов индикатор, путают его с ошибкой системы ABS или ESP, последняя из которых отвечает за систему стабилизации автомобиля на дороге (система контроля устойчивости автомобиля). ABS и ESP относятся к противоскользящим системам, защищающим транспортное средство от потери сцепления во время движения и торможения. Что касаемо сигнальной лампы ЕРС, для многих эта аббревиатура на приборке остается загадкой. На самом деле это горящее предупреждение ЕРС говорит о проблемах в автомобиле, связанных со сбоями в электропитании.

К сожалению, ошибка ЕРС может означать почти все, в том числе значительные неисправности, начиная от неправильных значений, поступаемых с датчиков двигателя, и заканчивая отказом стоп-сигнала или ошибкой датчика температуры охлаждающей жидкости. Как правило, чтобы определить причину сбоя, необходимо использовать диагностический компьютер или специальное диагностирующее приложение, установленное на смартфон, который должен быть соединен с диагностическим разъемом автомобиля.

Примечательно, что индикатор EPC встречается в основном на автомобилях Volkswagen или автомобилях, выпускаемых VW Group, – например, сигнальный значок ЕРС есть в автомобилях Seat, Audi и Porsche. Кстати, именно в этих автомобилях индикация ЕРС полностью независима от индикатора «Чек двигателя» (Check Engine). Что это означает?

Например, неработающие стоп-сигналы в автомобилях Volkswagen не приводят к появлению индикации «Чек двигателя» – вместо этого на приборной панели появится значок ЕРС, поскольку лампы в стоп-сигналах не связаны с системой управления двигателем. И это правильно, так как лампочки не влияют на работу двигателя. Увы, такая отдельная индикация в автомобилях Volkswagen есть не во всех автомобилях. Во многих авто индикатор ЕСР может означать как мелкую проблему с лампочкой, так и проблему с датчиками двигателя.

Безопасно ли ехать с включенной ошибкой EPC?

Все зависит от того, какие еще ошибки есть на приборной панели. Если на приборке вместе с сигнальной лампой EPC горит индикатор «Чек двигателя» (Check Engine), автомобиль должен быть проверен как можно скорее, чтобы предотвратить существенное повреждение двигателя. Внимание: не стоит паниковать при появлении ошибки «Чек двигателя» – как правило, в этом случае двигатель управляется в аварийном режиме (система ограничивает положение дроссельной заслонки, не допуская движение на больших оборотах). Обычно при аварийном режиме вы будете чувствовать, что в автомобиле пропала мощность.

Поскольку система EPC используется во многих других системах автомобиля VW Group, вполне вероятно, что после появления ошибки ЕРС на приборке могут появиться и другие сигнальные огни, предупреждающие о неисправностях. Например, если по каким-то причинам будет неисправна система контроля устойчивости автомобиля (ESP) или выйдет из строя круиз-контроль, то на приборке появится значок ESP или значок, предупреждающий о нерабочей системе круиза.

В заключение хотели бы еще раз отметить, что появление ошибки EPC в любом случае сообщает вам о какой-то неисправности или проблеме. Так что, даже если вы с этой ошибкой больше не видите на приборной панели других предупреждающих индикаторов, мы все же рекомендуем проверить не только все лампы освещения в машине (в том числе в стоп-сигналах и поворотники), но и пройти диагностику автомобиля у специалиста.

Источник

Что такое ABS, BAS, ESP, EBD, IVD и т.д?

Что такое ABS, BAS, ESP, EBD, IVD и т.д?

Первые разработки ABS относятся к тридцатым годам прошлого века, но серийное оборудование машин началось только в середине семидесятых.
Идея работы ABS достаточно проста. Компьютер анализирует сигналы датчиков вращения колес и приводит в действие тормозные механизмы. как бы имитируя действия опытного водителя при прерывистом торможении, не давая заблокироваться колесам. С момента появления ABS между специалистами и любителями шли споры о пользе системы.
Самые полезные ее качества — сокращение тормозного пути и сохранение контроля над автомобилем во время экстренного торможения. Недостаток — сложно рассчитать тормозной путь. Аргумент, что и говорить, весомый. Однако лучше в неведении остановиться за несколько метров до препятствия, чем с точно рассчитанным тормозным путем в него уткнуться. До поры сошлись на мнении о том, что для новичка система будет полезна, а вот опытный водитель может и «переиграть» ABS. Но развитие электроники привело к тому, что в схватке «опытный водитель — антиблокировочная система» убедительную победу одержала последняя.
Современные многоканальные ABS вчистую переигрывают даже матерого профессионала. Удалось избавиться даже от такой малоприятной вещи, как вибрация педали тормоза при работе системы. Бывали случаи, когда авария происходила из-за слишком резкого ее срабатывания. Когда педаль тормоза начинала вибрировать, а автомобиль — издавать странные звуки, неопытные водители пугались и отпускали педаль… Поэтому в самых современных тормозных системах водитель почти не чувствует срабатывания ABS.
Теперь антиблокировочная система тормозов входит в стандартную комплектацию практически всех автомобилей, причем зачастую на нее опираются более сложные электронные системы безопасности.

ASR (TRC (трэкшн-контроль), STC, TRACS, ASC+T)

Дальнейшее развитие ABS привело к появлению на современных автомобилях системы электронного распределения тормозных усилий. Эти системы всегда работают в паре, поэтому чаще всего в каталогах можно увидеть аббревиатуру ABS+EBD.
Идея EBD выросла из того факта, что при резком торможении на неоднородном покрытии автомобиль начинает разворачивать. Это происходит оттого, что степень сцепления колес с дорогой разная, а тормозное усилие, передаваемое на колеса, одинаковое. Система EBD, используя датчики ABS, анализирует положение каждого колеса при торможении и строго индивидуально дозирует тормозное усилие на нем. При этом учитываются загрузка автомобиля и его положение относительно дорожного полотна.
Особенно заметна польза EBD при торможении в повороте. Думаю, многие из водителей не раз демонстрировали «высокий» уровень речевой культуры и подсознательное знание ненормативной лексики, когда в закрытом повороте перед ними оказывался автомобиль очередного «умника», вздумавшего отдохнуть на обочине. Именно EBD позволяет в такой ситуации тормозить, не теряя контроля над автомобилем. Без этой системы торможение в лучшем случае закончится сносом с траектории. Уверен, что по поводу полезности EBD споров не возникнет.

Brake assistant (brake assist, BAS)

Еще один помощник, появившийся в результате «борьбы» за безопасность, называется brake assistant. Его предназначение — максимально возможное сокращение тормозного пути автомобиля при экстренном торможении. Как система этого добивается? Специальный датчик анализирует перемещение педали тормоза и силу давления на нее в момент торможения. «Придя к мнению», что водитель пытается экстренно затормозить, или, другими словами, в панике ударил по педали тормоза, brake assistant за несколько миллисекунд увеличивает давление в тормозной магистрали. Время торможения при этом значительно сокращается, а это — выигранные метры тормозного пути.
Стоит лишь добавить, что система распознает действительно панические действия водителя, или если он долгое время давит на педаль тормоза. Даже при достаточно резких, но «прогнозируемых» торможениях BAS в работу не вступает. В первую очередь эта система адресована слабому полу. Зачастую у женщин просто не хватает сил для экстренного торможения, и в нужную секунду руку помощи им подает BAS, «дожимая» педаль для максимального замедления.

ESP (VDC, VSC, DSTC, DSC, ATTS, VSA, Stabilitrac)

Помните нашумевшую на весь мир историю с переворачиванием Mercedes-Benz A-класса? Если нет, то напомню. В 1997 году во время ездовой презентации автомобиль при прохождении маневра «переставка» перевернулся. После потока критики, обрушившейся на концерн, мерседесовское руководство во всеуслышанье объявило о том, что на все машины А-класса будет бесплатно установлена фирменная система динамической стабилизации. Именно применение электроники позволило окончательно решить проблемы с управляемостью. До этого случая ESP по заказу устанавливалась на автомобили S-класса еще в 1995 году.
ESP на сегодняшний день является высшей ступенью эволюции электронных систем активной безопасности, объединив в себе лучшие решения из перечисленных выше.
Принцип работы ESP основан на том, чтобы бороться со сносом и заносом автомобиля не только рулем и «газом», но и торможением одного или нескольких колес. Если машину сносит передней осью, система притормаживает внутреннее по отношению к повороту заднее колесо, придавая автомобилю избыточную поворачиваемость. Когда возникает угроза заноса, притормаживается внешнее переднее колесо. При сносе всех четырех колес ESP вычисляет, какое из них и в какой момент притормозить. Вместе с торможением система «сбрасывает» и обороты двигателя. Таким образом, используя исполнительные механизмы ABS и ASR, система способна притормаживать каждое колесо в отдельности.
Но для того, чтобы выполнить такую сложную работу, ESP недостаточно только датчиков ABS. Поэтому в автомобиле установлены дополнительные датчики. Один сообщает системе о том, в какую сторону и с какой скоростью вращается рулевое колесо. Еще два «жалуются» на угол поворота машины и уровень боковых ускорений. Показания этой компании датчиков позволяют моментально вычислить, что происходит с автомобилем, и привести в действие исполнительные механизмы.
Естественно, что и тут не обошлось без недостатков, если их можно назвать таковыми. Можно, например, пожаловаться на то, что система будет мешать опытному водителю, который просчитывает каждое свое движение на несколько шагов вперед. Но ESP не предсказывает будущее, а исправляет совершенные ошибки. Поэтому она не даст пройти поворот в управляемом заносе, вмешавшись в самый неподходящий момент. Но во всех остальных случаях ESP окажет действительно неоценимую помощь не только начинающему водителю.
В конце еще раз хочу обратить ваше внимание на то, что жалуются на работу перечисленных систем лишь активные драйверы. Но вспомните предназначение электронных помощников — активная БЕЗОПАСНОСТЬ, а не активный драйв. И тогда все сразу становится на свои места. И последнее, не раз уже сказанное: законы физики никакая электроника преодолеть не в состоянии.

IVD — собственная аббревиатура Форд, надстройка над ESP.

Источник

Полезная статья про EPC для владельцев VAG

EPC – что это такое в машине?
Одним из бесспорных преимуществ введения в конструкцию автомобиля максимального количества электронных блоков является простота самодиагностики – о большинстве неисправностей автомобиль может сообщить водителю сразу в момент появления. Но, конечно, превращать панель приборов в подобие кабины самолета никто не будет – а в ряде случаев об этом приходится жалеть, пытаясь расшифровать своими силами значение загоревшихся на приборной панели индикаторов. Пожалуй, самым запутанным для водителя остается индикатор EPC, что доказывает даже выдача поисковых систем: по этой аббревиатуре выдаются ссылки на множество форумов, посвященных обсуждению одного и того же вопроса: «EPC – что это такое в машине?». Что ж, попробуем разобраться.

Физический смысл
К счастью, ломать голову над этой лампой приходится не всем автомобилистам, а только владельцам автомобилей, разработанных концерном VAG (Фольксваген, Ауди, Шкода), и Мерседес. С момента появления на этих автомобилях электронно-управляемых дроссельных заслонок появилось понятие:
«Electronic Power Control» – электронного управления мощностью двигателя, вкупе с другими системами необходимого, в частности, для стабилизации автомобиля – одновременно с избирательным подтормаживанием колес, к примеру, автомобиль сбрасывает и обороты двигателя.

Таким образом, физически EPC как отдельная система не существует – контрольная лампа указывает на неисправности, которые влияют именно на работоспособность контроля тяги. Причем это касается не только исполнительных механизмов (в первую очередь электромеханического дросселя), но и датчиков: очень часто причиной загорания контрольной лампы EPC становится отказ датчика педали тормоза (информация о начале торможения воспринимается EPC как сигнал к максимальному снижению мощности).

Что делать с ошибками EPC?
Как Вы уже, наверно, поняли, точной информации о месте возникновения неисправности контрольная лампа EPC не дает. Для начала присмотритесь к ее поведению:
Постоянное горение – признак наличия непрерывно регистрируемой неисправности. Однако же, если работа двигателя при этом нормальна, стоит проехать на автомобиле некоторое расстояние – например, владельцы автомобилей Mercedes неоднократно отмечали, что контрольная лампа загорается при недостаточной зарядке аккумулятора.
Самопроизвольное зажигание и затухание, никак не связанное с действиями водителя чаще всего указывает на нарушение контакта в одном из разъемов или во встроенном в электронный дроссель датчике угла поворота заслонки. Двигатель при этом работает нестабильно, может глохнуть.
Если лампа EPC горит на холостом ходу и гаснет при прогазовке – чтож, морально готовьтесь к замене блока дроссельной заслонки. С крайне высокой долей вероятности дальнейшая диагностика покажет одну из следующих ошибок (коды даны для автомобилей VAG):
КОД РАСШИФРОВКА
P1171 Недостоверный сигнал датчика положения дроссельной заслонки 2
P1172 Сигнал ДПДЗ 2 слишком мал (короткое замыкание на массу)
P1173 Сигнал ДПДЗ 2 слишком велик
P1335 Невозможен контроль крутящего момента (т.е. ЭБУ впрыска не может рассчитать его, исходя из заложенных в прошивку карт – неисправен датчик давления во впускном коллекторе, датчик температуры воздуха или охлаждающей жидкости, негерметичен впускной коллектор)
P1388 Неисправен блок управления
P1542 Недостоверный сигнал ДПДЗ 1
P1543 Сигнал ДПДЗ 1 слишком мал
P1544 Сигнал ДПДЗ 1 слишком велик
P1545 Отказ сервопривода дросселя (обрыв обмоток, плохой контакт в разъеме)
P1559 Требуется повторная адаптация дросселя (недостоверное нулевое положение)
P1564 Недостаточное напряжение при попытке выполнения базовой установки: наибольшие подозрения в
сторону ДПДЗ
P1568 Механическая неисправность сервопривода
P1579 Требуется повторная адаптация дросселя (недостоверное центральное положение)
P1630 Низкий сигнал датчика педали газа 1
P1631 Высокий сигнал датчика педали газа 1
P1633 Низкий сигнал датчика педали газа 2
P1634 Высокий сигнал датчика педали газа 2
P1677 Цепь контрольной лампы EPC постоянно замкнута на «плюс» (т.е. неисправность не в системе
управления двигателем, а в самой проводке, идущей к лампе)

Самое главное – это запомнить, что диагностика необходима в любом случае, если горение лампы не прекращается или происходит периодически. Нужно понимать, что диагностика – это не просто «считывание кодов ошибок», как считают большинство автомобилистов: без контроля текущих данных и их сопоставления с эталонными для конкретной системы управления двигателем коды ошибок лишь указывают на возможное направление поиска неисправности (к примеру, при возникновении ошибок, связанных с адаптацией ДЗ, необходимо обязательно проверять работоспособность самих датчиков положения дросселя – их неисправность может распознаваться именно как сбитая адаптация).

Источник

Тормоза EBC brakes

Так уж вышло что ВольвА мне досталась с тормозными дисками EBC Ultimax и колодками Red Stuff спереди и Green Stuff сзади. Все было хорошо, но вдруг стало бить руль при торможении. Начал грешить на диски, что их могло повести после заездов в хорошие лужи.Когда был в сервисе, у парней поинтересовался что может быть, сказали что может такое быть от красных передних колодок, тип они размазывают что то типа пленки(пятна) по диску.Была сделана полировка дисков, но это помогло не на долго, после снова появилось биение(((

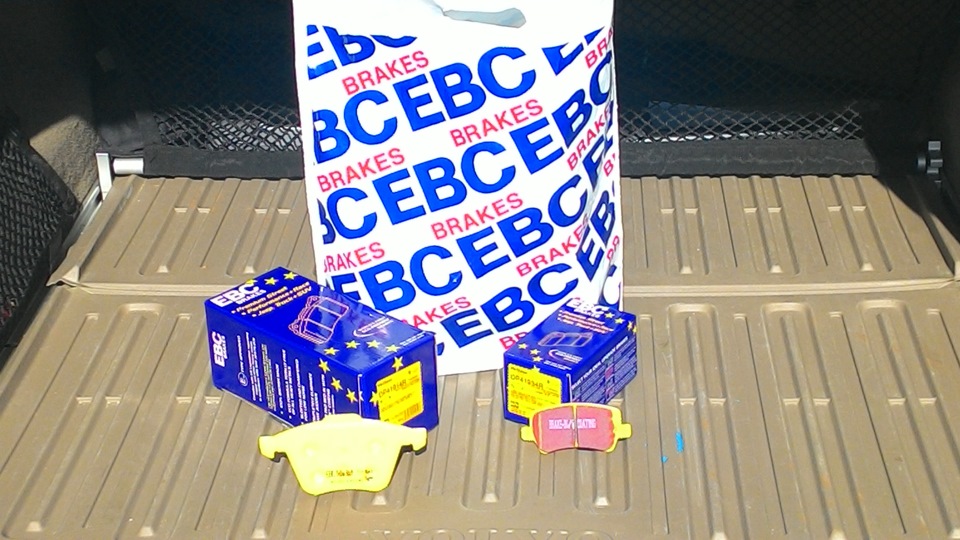

Решил заменить передние колодки и задние заодно.
Приехав к парням в EBC проконсультировался что да как, сказали что да действительно биение может идти от красных колодок и чтобы повело Ultimax-ы нужно очень постараться)))
Посоветовали если мне не хватает тормоза, попробовать желтые колодки Yellow Stuff и будет мне счастье)))
Что и было сделано.

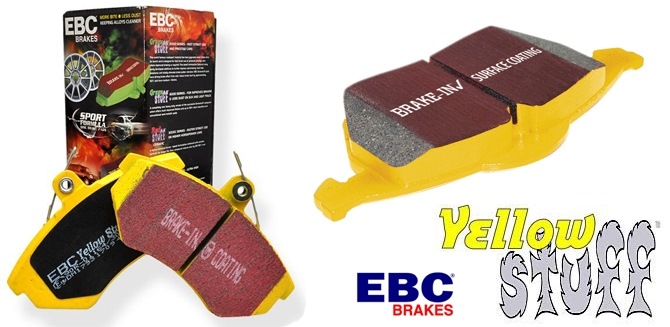

Тормозные колодки Yellow Stuff
Тормозные колодки ЕВС brakes Yellowstuff — тормозная колодка, созданная специально для тяжёлых условий эксплуатации и в гонках; способна не терять своих характеристик при нагреве вплоть до 900 С. Эта тормозная колодка доступна с 2005 года с новой формулой фрикционного состава DM 1793.

Новая формула состава Yellowstuff может использоваться как для скоростных дорожных автомобилей, так и для гоночных, участвующих в соревнованиях. Это стало возможным за счет прекрасного торможения на “холодную”, в отличие от других спортивных колодок, которые необходимо разогревать, чтобы добиться эффективного торможения в начале соревнований и дальнейшего использования на длинных секциях гоночной трассы.

Отличительными особенностями данного состава является: номинальный коэффициент трения фрикционного материала, бережное отношение к тормозным дискам и малое выделение тормозной пыли.

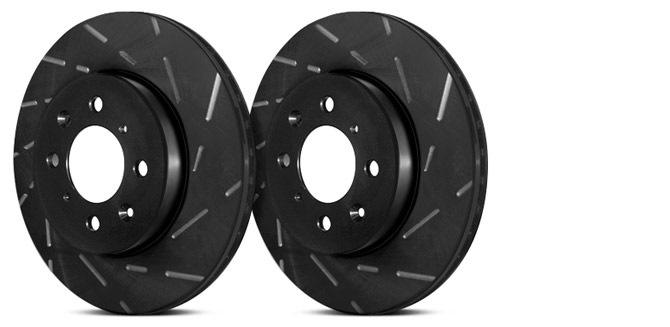

Тормозные диски EBC Ultimax
Тормозные диски EBC brakes на рынке представлены в 3-х сериях: Standart, Ultimax и TurboGroove. Первая серия – представляют собой достойную замену штатным дискам. Ultimax — усиленная серия с насечками. Серия TurboGroove – высокоэффективные тормозные диски EBC brakes.

Данные диски прошли уже 40 тыс.км. выработка совсем небольшая, 0,5мм может))

Красные и зеленые колодки прошли 20 тыс.км. остаток примерно 40-50%

Так же ОЧЕНЬ важный момент это Правильная прикатка колодок
за своевременный ликбез спасибо djgooseman

После установки новых тормозных дисков и колодок, первые 150-200 километров используйте тормоза в максимально щадящем режиме.
Старайтесь избегать резких нажатий на педаль тормоза, а также интенсивных и длительных замедлений. Постарайтесь пройти начальную стадию прикатки на городских скоростях, до 80 км/ч.
Уже на этом этапе тормоза могут показаться Вам острыми и отзывчивыми – это работает специальный притирочный слой Brake-In, позволяющий ускорить приработку колодки к тормозному диску. Поскольку данный слой является легко абразивной притирочной пастой, во время его стирания может возникать небольшое «посвистывание» в начале плавных торможений. Важно не забывать, что прикатка только началась.

Обратите внимание, что стираясь, слой Brake-In может оставлять небольшое количество пыли на колесных дисках, возможно потребуется мойка колес после прохождения первого этапа прикатки.
Следующие 350 километров можно немного увеличить нагрузку на тормоза. Хотя и на этом этапе желательно избегать длительных, агрессивных торможений, если речь не идет об аварийной ситуации.
Обратите внимание насколько плотно тормозная колодка прилегает к диску по всей ее высоте. Если на диске возникают широкие полосы и не исчезают при пробеге в 400 – 500 километров, это свидетельствует, что колодка, скорее всего, не встала в свое рабочее положение, и возможно, необходим контрольный осмотр тормозной системы в условиях сервисной станции.

После того, как колодка получит полный контакт с тормозным диском по всей своей ширине, Вы можете как следует прогреть тормоза, чтобы колодка окончательно притерлась. Для этого необходимо совершить 5-6 интенсивных, но не резких торможений со скорости 100 до 30 км/ч.

Очень важно дать тормозам остыть после КАЖДОГО такого торможения, а значит, интервалы между ними
должны быть не менее одной минуты, при условии, что автомобиль продолжает двигаться. При этом может возникнуть запах «горелых» колодок, это нормально для данной ситуации.
Важно понимать, что эта процедура не является обязательной, и производить ее можно
только после того, как тормоза прошли предыдущие этапы притирки.

Никогда не заканчивайте поездку на автомобиле с сильно раскаленными тормозами. Вы должны попытаться остудить диски до 60 – 80 градусов цельсия перед парковкой автомобиля.

Помните, что основными врагами тормозных дисков и колодок является перегрев или резкое охлаждение. Старайтесь не нагревать тормозную систему до очень высоких температур во время дождя или если существует вероятность въехать в лужу. Не забывайте об этом и при заезде на мойку.

Полная прикатка новых колодок на старых тормозных дисках занимает не меньше 300 – 400 километров пробега. В случае, когда установлены и новые диски, и новые колодки для достижения полной притирки всех компонентов Вам понадобится проехать от 800 до 1100 км.

Отзыв после притирки:
