Ebd что это такое в автомобиле
Описание и принцип работы системы EBD
Аббревиатура EBD расшифровывается как “Electronic Brake Distribution”, что в переводе означает “электронная система распределения тормозных усилий”. EBD работает в комплексе с четырехканальной ABS и является ее программным дополнением. Она позволяет более эффективно распределять тормозное усилие на колесах в зависимости от загрузки автомобиля и обеспечивает более высокую управляемость и устойчивость при торможении.
Принцип действия и конструкция EBD
При экстренном торможении центр тяжести автомобиля смещается в переднюю часть, уменьшая нагрузку на заднюю ось. Если в этот момент тормозные усилия на все колеса будут одинаковыми (что происходит в автомобилях, на которых не используются системы, регулирующие тормозное усилие), задние колеса могут быть полностью заблокированы. Это приводит к потере курсовой устойчивости под воздействием боковых сил, а также к заносам и потере управляемости. Также регулировка тормозных сил необходима при загрузке автомобиля пассажирами или багажом.
В случае, когда торможение выполняется в повороте (при этом центр тяжести переносится на колеса, идущие по внешнему радиусу) или произвольные колеса попадают на поверхности с различным сцеплением (например, на лед), действия одной системы ABS может быть недостаточно.
Решить эту проблему позволяет система распределения тормозных усилий, которая взаимодействует с каждым колесом в отдельности. На практике это включает следующие задачи:
Основные элементы системы
Конструктивно система распределения тормозных усилий реализована на базе системы ABS и состоит из трех элементов:
Процесс распределения тормозных усилий
На практике работа электронной системы распределения тормозных усилий EBD представляет собой цикл, схожий с работой системы АБС и состоящий из следующих этапов:
Таким образом, система непрерывно контролирует и наиболее эффективно распределяет тормозные усилия на каждом колесе. При этом если в автомобиле перевозится багаж или пассажиры на задних сидениях, распределение усилий будет осуществляться более равномерно, нежели при сильном смещении центра тяжести в переднюю часть автомобиля.
Преимущества и недостатки
Основным преимуществом является то, что электронный распределитель тормозных сил позволяет наиболее эффективно реализовать потенциал торможения автомобиля в зависимости от внешних факторов (загрузка, движение в повороте и т.д.). При этом система работает автоматически, и для ее запуска достаточно нажатия на педаль тормоза. Также система EBD позволяет тормозить при затяжных поворотах без риска уйти в занос.
Основным недостатком является то, что, в случае использования шипованных зимних шин, при торможении с применением системы распределения тормозного усилия EBD, по сравнению с обычным торможением, возрастает тормозной путь. Этот минус также характерен для классических антиблокировочных систем.
Фактически электронная система распределения тормозных усилий EBD является отличным дополнением ABS, делая ее более совершенной. Она вступает в работу до начала запуска антиблокировочной системы, подготавливая автомобиль к более комфортному и эффективному торможению.
Что такое EBD, и с чем его едят?
Система распределения тормозных усилий (англ. Electronic brakeforce distribution, EBD) — продолжение развития системы ABS. Принципиально отличие EBD и других систем от базовой ABS, в том что они помогают водителю управлять автомобилем постоянно, а не только при экстренном торможении, когда водитель ударяет по педали тормоза. При резком торможении на неоднородном покрытии автомобиль начинает разворачивать. Это происходит оттого, что степень сцепления колес с дорогой разная, а тормозное усилие, передаваемое на колеса, одинаковое. Система EBD, используя датчики ABS, анализирует положение каждого колеса при торможении и строго индивидуально дозирует тормозное усилие на нем. Также, инженерами было замечено, что при торможении основная масса нагрузки ложится на передние колёса, в то время как давление на задние ослабевает, при этом необходимо учитывать загрузку автомобиля. Это может привести к тому что задние колёса могут заблокироваться. Эта проблема решается двумя способами: автоматической регулировкой силы давления колодок на диски и уменьшением размеров тормозных дисков задних колёс.
В некоторых автомобилях данная система применяется для сохранения курсовой устойчивости при торможении в повороте, когда центр масс автомобиля переносится в сторону колёс идущих по внешнему радиусу. В данном случае тормозные усилия распределяются не только между осями, но и между колёсами. Распределение зависит от расчётов, основанных на данных с различных датчиков.
EBD помогает сохранить траекторию, уменьшает вероятность заноса или сноса при торможении в повороте и на смешанном покрытии. Электроника по разности частот вращения определяет, что колёса попали на участки с разнородным покрытием, и уменьшит тормозные силы на колёсах, которые имеют лучшее сцепление с дорогой. Кстати, интенсивность замедления в этом случае снизится и будет определяться силой трения колеса (колёс), имеющего наихудшее сцепление с дорогой.
Как это работает: система распределения тормозных усилий EBD.
C тех пор, как в автомобильную промышленность пришла электроника, машины начали оснащать все большим количеством вспомогательных систем, которыми управлял электронный интеллект. Это, в частности, касалось и активной безопасности автомобиля: конструкторы усовершенствовали систему торможения, снабдив ее антиблокировочной системой, помогавшей избежать блокировки колес в экстренных ситуациях. Эволюционным развитием систем активной безопасности, связанных с торможением, стало появление еще одного механизма – системы распределения тормозных усилий.
Что представляет собой EBD
EBD (Electronic Brake Distribution), что по-русски означает «система распределения тормозных усилий», начала появляться на автомобилях в конце 1980-х – начале 1990-х годов. Именно тогда инженеры ведущих автомобильных компаний заметили, что антиблокировочная система торможения не может обеспечить стопроцентного эффекта разблокировки колес. Особенно это стало заметным, когда при торможении передние колеса получали большую загрузку, чем задние. При этом, система ABS успешно разблокировала передние колеса, а вот задние оставались заблокированными, из-за чего автомобиль разворачивало. Проведя исследования, специалисты выяснили, что тормозное усилие, которое развивается в подобной ситуации, распределяется между всеми колесами одинаково. Но колеса при этом пребывают в разных условиях – их сцепление с дорожным покрытием различно, следовательно, и ведут они себя по-разному: к примеру, передние разблокированы и «позволяют» водителю управлять авто, а задние – заблокированы, из-за чего машину заносит. Чтобы решить эту проблему, была разработана система распределения тормозных усилий.
EBD состоит из трех основных компонентов: датчиков скорости вращения колес (используются те же датчики, от которых получает информацию ABS), электронного блока управления (опять-таки, общего с ABS), и клапанов в тормозной магистрали – обратных и редукционных. Когда автомобиль экстренно тормозит и срабатывает ABS, автоматически приводится в действие и система распределения тормозных усилий. Ее блок управления принимает информацию с датчиков о том, с какой скоростью вращаются колеса. На основании этих данных, система делает вывод, какие колеса имеют лучшее сцепление с дорогой, а какие – худшее. Затем происходит сам процесс распределения тормозных усилий: блок управления дает команду клапанам, которые, регулируя давление в тормозной системе, распределяют усилие торможения – передние колеса получают его меньше, задние – больше. Таким образом, усилие на всех колесах выравнивается.
Одновременно система ABS, получив сигнал, что тормозное усилие распределено равномерно, разблокирует колеса, а это позволяет водителю обрести контроль над управляемостью и избежать столкновения с препятствием.
Основное отличие EBD от ABS в том, что эта система работает постоянно, контролируя распределение тормозных усилий вне зависимости от дорожных условий и деятельности водителя, а не только в экстремальной обстановке, как та же ABS. Тем не менее, сегодня зачастую автомобили, оснащенные антиблокировочной системой торможения, обладают и системой распределения тормозных усилий – настолько эти механизмы объединены и дополняют друг друга.
Достоинства и недостатки EBD
У этой системы эксплуатационных недостатков не выявлено. А вот достоинств у EBD – много. Ведь, распределяя тормозное усилие между колесами, система помогает водителю сберечь траекторию управления автомобилем, снижает риск уйти в снос или занос. Она одинаково эффективна как при прямолинейном торможении, так и при торможении в крутом повороте. В последнем случае система распределяет тормозное усилие не между передними и задними колесами, а между колесами, идущими по внешнему и внутреннему радиусу поворота.
Безопасность на три буквы
ABS, ESC, EBA, EBD, ESP, DTC, TCS — со всеми этими аббревиатурами сам черт порой ногу сломит. Что они означают? В этой статье вы узнаете, что означают основные аббревиатуры, связанные с автомобилями.
Друзья,
Мы занимаемся созданием самого удобного поиска автозапчастей в интернете – сайт ЧиниМашину и паралельно ведем блог автомобильной тематики.
И некоторыми статьями хочу поделится с Вами!
Anti-lock braking system – ABS
С этим все относительно просто. Это антиблокировочная система, предотвращающая блокировку колес при торможении. С этой аббревиатурой знакомы, пожалуй, все, однако не все понимают смысл работы самой системы. А он заключается в следующем: при торможении колеса не останавливаются, а продолжают с определенной скоростью вращаться. Это не дает автомобилю пойти юзом и позволяет эффективнее управлять автомобилем во время торможения. Таким образом можно не заморачиваться над техниками торможения, а также без проблем тормозить на входе в поворот и на дуге поворота.
ABS создает баланс между идеальным торможением и сохранением траектории движения. Сегодня эту систему ставят даже на мотоциклы, а для автомобилей она обязательна.

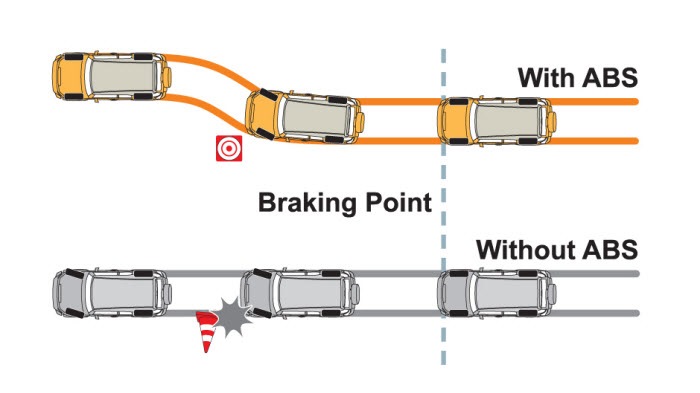

Пример торможения без ABS

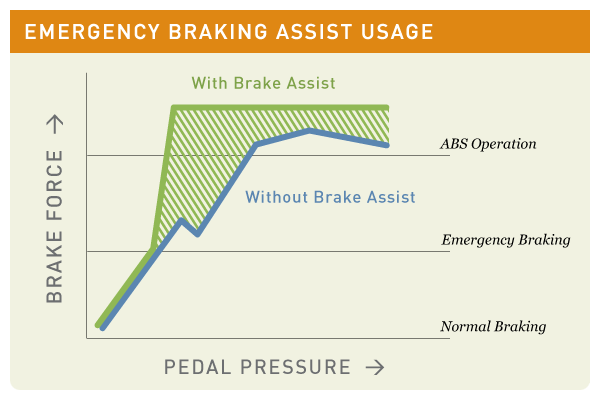

Emergency Brake Assist — EBA
Система экстренного торможения. Контролирует давление в гидравлической системе тормозов, Снижая тормозной путь на 15%. Электроника EBA способна различать экстренное и обычное торможение по трем параметрам: текущая скорость автомобиля, скорость нажатия педали, глубину выжима педали. Система была создана для того, чтобы водитель не смог инстинктивно отпустить педаль тормоза или же ослабить нажатие на нее, что часто происходит в экстренной ситуации. Brake Assist доводит давление в тормозной системе до максимума и удерживает его таким до полной остановки автомобиля. Вместе с ABS она снижает тормозной путь без блокировки колес, позволяя продолжать корректировать траекторию движения автомобиля.
Рекламный ролик Ford о данной системе
Electronic brakeforce distribution — EBD
Система распределения тормозных усилий, которая помогает всегда, а не только при экстренном торможении. Это расширенный вариант ABS, предотвращающий занос управлением момента силы колеса. Если объяснять «наглядно», то когда возможна или произошла потеря управления автомобилем, EBD поочередно притормаживает колеса в определенном порядке, выравнивая движение автомобиля. EBD наполовину работает на датчиках ABS, а потому практически всегда устанавливается «поверх». Другая ситуация, в которой эта система помогает водителю — это неоднородное покрытие дороги или нестандартная загрузка машины. В данных ситуациях на колеса должно передаваться различное тормозное усилие. EBD позволяет это реализовать на практике, сохраняя траекторию движения, уменьшая вероятность заноса и сноса.
Electronic Stability Program — ESP
ESP — это электронная программа стабилизации или система стабилизации движения. Активация ее работы происходит в момент потери автомобилем управляемости. Срабатывание системы заключается в притормаживании определенных колес автомобиля, что способствует повышению устойчивости движения на трассе. При сносе передних колес система влияет на заднюю траекторию, притормаживая заднее внутреннее в повороте колесо, параллельно снижая обороты мотора. При заносе задних колес автомобиля будет активировать торможение передних колес. Так или иначе, система сама будет определять необходимые тормозные усилия и место их приложения в зависимости от угла и направления заноса. Реакция у ESP можно сказать мгновенная — 20 миллисекунд, кроме того, работает она в любом режиме движения и при любой скорости. С 2011 года оснащение новых легковых автомобилей такой системой является обязательным в США, Канаде, странах Евросоюза.
Сравнение траектории движении с ESP и без
Dynamic traction control – DTC (Только BMW)
Некоторые системы не пытаюся держать машину под контролем, а приспускают электронный ошейник, как например, DTC. Это система, которая допускает более высокую степень пробуксовки колес для динамичного вождения. DTC позволяет ехать более агресивно, разрешая пробуксовку при прямолинейном движении или плавном контролируемом заносе, но в случае резкого сноса или резком нажатии на тормоз, то на помощь придет электроника. Система DTC таким образом позволяет применять более динамичный стиль вождения на обычных дорогах без снега и льда. Активированная система DTC обеспечивает поклонникам спортивного стиля вождения больше свободы для выполнения маневров в поворотах. Система тем не менее всегда следит за действиями водителя и готова стабилизировать любую внештатную ситуацию.
У BMW моделей М-серии есть MDM (M Dynamic Mode), который дает ощутимо больше свободы в плане боковых скольжений, а также разрешает более длительную пробуксовку.
Traction Control System — TCS
TRC, TCV, ASR, ETS — это разнообразные системы предотвращения пробуксовки и проскальзывания на старте. Пробуксовка увеличивает износ трансмиссии и шин и увеличивает вероятность заноса. В работе стандартной антипробуксовочной системы ничего особенного, она просто снижает обороты двигателя когда есть вероятность пробуксовки, либо притормаживает проскальзывающее колесо. Нюансы работы каждой системы стоит уточнять у производителей. Она может облегчить управление автомобилем на неоднородном или скользком дорожном покрытии, правда, для старта ее нужно отключать, благо производители всегда оставляют эту возможность.

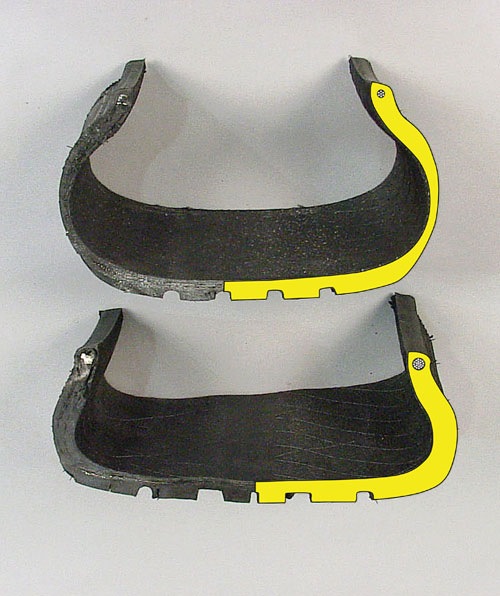

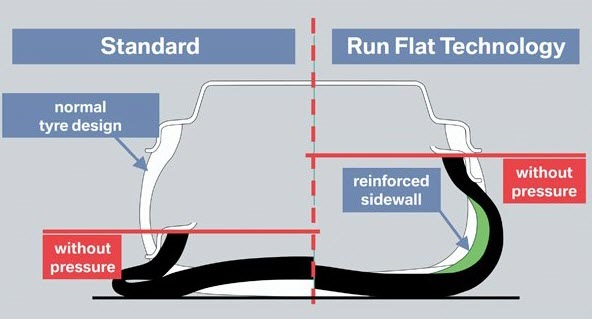

Run Flat Tires
Технология шин с усиленными боковинами. Ее особенность — возможность продолжения движения автомобиля с пробитой шиной, потому ее усиленные компоненты не позволяют просесть под весом автомобиля. С Run Flat можно проехать от 50 до 150 километров со спущенным колесом, оставляя шину пригодной для дальнейшей эксплуатации. Таким образом можно выехать из сплошного потока пробки, никого не задерживая и не создавая транспортный коллапс, или доехать до сервиса на трассе.
Поведение машины при резкой потере давления в колесе
Заключение
В современном автомобиле одна и та же система зачастую способна выполнять несколько функций. Создается ядро, которые следит за всеми датчиками автомобиля, а дополнительные блоки позволяют управлять элементами машины. К примеру, ABS, EBD и EBA, а также система DCS в автомобилях BMW, одновременно выполняющая множество функций.
Не забывайте, что никакая, даже самая современная система, не позволит обмануть законы физики или вести автомобиль за вас. Они не спасут от 100% аварии, они лишь снижают возможность попадания в такую ситуацию и помогают водителю. Будьте аккуратны и, как говорил Юрий Гейко, думайте за дураков.
EBD: что это такое в автомобиле
При обзоре современного рынка легковых автомобилей и покупателей возникает вопрос, что такое EBD в автомобиле и какую функцию выполняет система с этой аббревиатурой. Аббревиатура EBD расшифровывается как Electronic brake-force distribution (в немецких моделях EBV — Elektronishe Bremskraftverteilung) – это система распределения тормозных усилий, является программным дополнением к привычной для многих автомобилистов антипробуксовочной системе (ABS).
В отличие от чистой ABS, связка ABS + EBD контролирует поведение автомобиля во всех режимах движения, включая экстренное торможение. Важно понимать, что EBD – не механизм, а специально разработанное программное обеспечение, своего рода контролёр действий ABS. Ведущие автомобильные производители устанавливают систему EBD на автомобили (не только легковые, но и мотоциклы и большегрузы) с начала 90-х годов, когда было замечено, что классические антиблокировочные системы, устанавливаемые на новых моделях, зачастую не справляются со своими задачами и совершают некорректные действия, которые могут привести к печальным последствиям.
Зачем нужна EBD
Иллюстрация распределения тормозных усилий с помощью EBD (Electronic brake-force distribution)
EBD – это система, которая с помощью распределения тормозных усилий на разные колеса помогает водителю держать автомобиль на нужной траектории. При поворотах система не позволяет машине уходить в занос или опасно изменять траекторию движения (сваливаться). Еще одна задача EBD – регулировать поведение антиблокировочной системы на дорогах со смешанным покрытием, оптимизировать ее эффект и предотвращать излишнее или недостаточное вмешательство электроники в процесс управления.
Приведём несколько примеров, когда может быть полезна система EBD:
Принцип работы EBD
Электроника с помощью датчиков определяет изменение частоты вращения конкретного колеса или пары колёс, которое происходит при попадании автомобиля на сложную поверхность, например, на участок с гололёдом или водой. С помощью анализа данных от датчиков система EBD определяет степень сцепления с дорожным полотном каждого из колёс и принимает решение о распределении тормозного усилия. После этого клапанам поступает команда усилить или ослабить работу тормозных дисков. После уравновешивания тормозных усилий EBD прекращает работу и позволяет водителю свободно маневрировать и изменять траекторию движения.
Читайте также: Что такое ESP и чем оно отличается от EBD.
