ECT Sensor, или как мне ночью датчик температуры антифриза любил мозг

Всем добра!
Тут на днях у меня большая поездка в сервис на несколько дней, но просто так дождаться этого момента я так и не смог. Будучи в гостях с ночевкой нашел на свою задницу приключения. Ну, или, видимо так совпало просто.
Ночью, перед сном, пошел сверить установленный и купленный прежним хозяином датчики температуры охлаждающей жидкости. Что-то там мне дернуло в мозг. В общем, снимая фишку контактов, была сломана верхняя пластиковая часть старого датчика. Видимо, стоял не оригинальный датчик, а пластик от температуры уже начал играть, в итоге от «легкого» касания все это развалилось 🙁

Расстроившись я, видимо, поспешил и решил заменить датчик на новый, который, как я уже писал, был при мне. Различий я в них не нашел. Однако, и тут все пошло не так хорошо. Открутив старый датчик (ессно, без спуска антифриза) я было начал вкручивать новый, пока антифриз не вышел весь, но уронил это хрень, выскользнула из пальцев. Те кто знает как осуществляется доступ к этому сенсору понимают куда и как он упал :)) Громко матерясь я спешно заткнул дыру старый сенсором и начал думать как достать новый. Спустя минут 15, благодаря проволочке и с такой-то матерью на устах, достал беглеца. Вставил на место, разгибая все что можно (доступ не очень удобный, увы). Закрутил по динамо-ключу на 30, подключил, пошел заводить и…

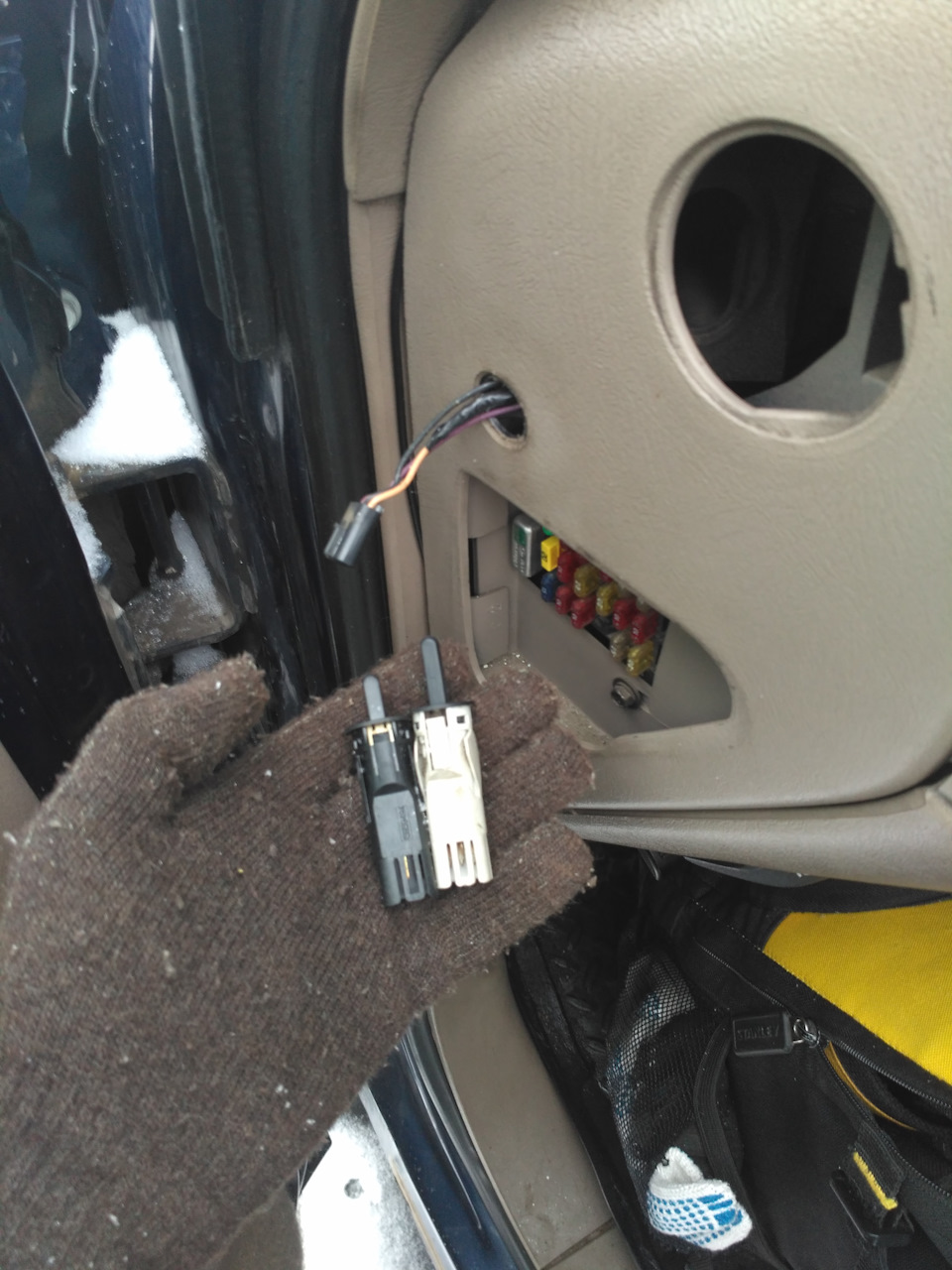

Сел аккум! Как и почему это получилось — я не понял. Может быть это было связано с тем, что я днем менял концевики передних дверей. Там контакт отходил, поэтому не всегда при открытии двери зажигался свет, не всегда при закрытии двери четко вставал на сигналку…

Так вот, сел аккум и пришлось перенести мероприятие на завтра, попросив у свояка либо крокодилы, либо зарядку. На утро заряжали часа 4 всего, но этого хватило в принципе для быстрого старта с полтычка.

Но тут нарисовалась новая проблема. Течь антифриза из под нового датчика.

По дороге домой примерно за 40 км пути и 1,5 часа езды пришлось долить еще около 0,5 антифриза (убежало меньше, но я долил с запасом).

Так что ближайшие 2 дня предстоит катать с собой бочку антифриза и при необходимости доливать. Почему не встал новый датчик — загадка. Вроде бы он конусообразный, вроде как один в один со старым, вроде крутили по феншую (почти), но вот как-то так. Рисковать с фум-лентой и прочим колхозом не стали, буду просить в сервисе ребят посадить на герметик, или разобраться в чем проблема.

Вот такие вот приключения 🙂 Думаю, будет веселее, нужно просто менять свое отношение к таким «трудностям» и банально быть к ним готовым 🙂

Источник

11. PGM-FI. Входы термисторов (датчики ECT, IAT)

Если Вы нанимаете только людей, которых вы понимаете, компания никогда не получит людей лучше, чем Вы. Всегда помните, что Вы часто можете найти выдающихся людей среди тех, кто Вам не особенно нравится.
— Соичиро Хонда

11 Входы термисторов

Система впрыска топлива Honda PGM-FI использует несколько различных типов входов для определения ширины импульса инжектора PW, управления зажиганием и целым рядом других выходов. В этой главе рассматриваются два входа термисторов:
— датчик температуры всасываемого воздуха (IAT)
— датчик температуры охлаждающей жидкости двигателя (ЕСТ).

И датчик IAT и ECT используют термистор для контроля изменения температуры. Термистор представляет собой специальный резистор, который изменяет свое значение сопротивления при изменении температуры. В этом вы можете легко убедиться, посмотрев график отношения сопротивления/температура (таблица 1 в конце главы) на этих датчиках. Большинство сервис-мануалов Honda включают в себя этот график.

Оба этих датчика используют тот же самый термистор. Они имеют одинаковое температурное сопротивление, что означает, что они могут быть протестированы одним и тем же способом.

11.2 Как это работает?

Эти датчики имеют два провода, которые идут в блок управления двигателем (ECM). Блок ECM подает напряжение на датчики и измеряет падение напряжения на нем для определения его входного сигнала.

Сопротивление термистора «стартует» с высокого значения (10K+ Ом) в холодном состоянии и падает до низкого (около 300 Ом) при достижении рабочей температуре. Так, когда машина холодная (сопротивление термистора высоко) все 5 вольт проходят через термистор. Когда температура достигла рабочего значения (сопротивление термистора низкое) большая часть напряжения отбрасывается. Эта зависимость температуры / напряжения показана в таблице 2 в конце модуля.

11.3 Примерное расположение

Датчик ЕСТ обычно вкручен в верхней части корпуса термостата или в задней части головки блока цилиндров (как правило, под распределителем зажигания). Датчик температуры воздуха на впуске расположен где-то во впускном тракте. Некоторые модели Acura использовали датчик массового расхода воздуха (MAF) для контроля воздушного потока. В этих моделях датчик IAT интегрирован в датчик массового расхода воздуха. Чаще всего датчик IAT располагается либо непосредственно на впускном коллекторе либо во впускной гофре, идущей от воздушного фильтра. Некоторые варианты расположения
этих датчиков показаны на рисунках 11-1,11-2 и 11-3.

11.4 Как вы можете проверить их?

11.4.1 Тест на сопротивление

В заводских мануалах Honda процедура проверки датчика ЕСТ / IAT описывается только тестом на сопротивление. Сопротивление датчика изменяется пропорционально его температуре. В таблице 1 (в конце главы) приведены значения сопротивления при различных температурах. Недостаток этой процедуры заключается в том, что датчик не может быть проверен на «жизнеспособность». Вы должны отключить датчик, чтобы проверить его сопротивление, в результате чего установится код DTC, если двигатель работает. Кроме того, довольно трудно коснуться тестером 2-х клемм датчика, не замыкая их между собой.

Если вы тестируете этот датчик, в то время пока он установлен на двигателе, тест на напряжение намного проще и более эффективен.

11.4.2 Тест по напряжению

Теперь, когда мы знаем об этом явлении падения напряжения, мы можем проверить термисторы контролируя их напряжение, что гораздо проще и эффективнее, чем измерение их сопротивления. Вы можете проверить напряжение термистора «онлайн» на машине с работающим двигателем. При проверке этих датчиков так, как рекомендует сервис-мануал, вы должны остановить двигатель, отсоединить фишку от датчика и измерять сопротивление. Правда неудобно? Теперь мы можем просто контролировать напряжение на датчике с помощью стандартного DVOM (тестера) и делать это непрерывно, даже, в случае необходимости, при движении.

Просто подключите черный терминал (провод) DVOM к «массе» транспортного средства, а красный терминал (провод) DVOM подсоедините к сигнальному проводу на датчике. Не беспокойтесь к какому проводу подключаться. Если вы перепутаете сигнальный провод, то тестер просто покажет вам 0. Следовательно, нужный вам провод – второй.

Когда проверяется холодный двигатель, напряжение на сигнальном проводе датчика должно быть достаточно высоким (2,5-4,5 вольт) в зависимости от температуры окружающей среды (см. таблицу 2 — в конце главы). Во-вторых, пока двигатель холодный, вам надо убедиться что величины на обоих датчиках (ECT и IAT) одинаковые. Помните, два термистора имеют одинаковую кривую зависимости температура / сопротивление, поэтому пока двигатель холодный, на сигнальных проводах должен быть один и тот же сигнал.

По мере прогрева двигателя напряжение будет устойчиво падать, до достижения рабочей температуры. Напряжение на датчике ECT при достижении рабочей температуры упадет до 0.5-0,6 вольт. Это напряжение настолько чувствительно, что вы можете наблюдать колебания в несколько десятых вольта при включении вентиляторов системы охлаждения двигателя. Фактическое Значение стартового напряжение на датчике не так важно, как устойчивое снижение его от начального напряжения, до величины равной приблизительно 0,5-0,6 вольт при достижении нормальной рабочей температуры.

Для того, чтобы тщательно проверить эти датчики, вы можете настроить цифровой осциллограф (DSO) для контроля напряжения во время прогрева. Большинство таких приборов может отображать на экране 10-минутный интервал за одно измерение. Любое отклонение от плавного устойчивого падения напряжение указывает на неисправный ECT. Этот тип отказа характерен для датчика ECT, но не для датчика температуры воздуха на впуске IAT.

11.4.3 Тест заменой сопротивления

Если вы подозреваете, что датчик температуры охлаждающей жидкости ECT неисправен, вы можете временно заменить его на резистор с сопротивлением 330 Ом (Radio Shack # 271-113). Вот лучший подход:

• Запустите двигатель и подождите, пока он достигнет рабочей температуры
• Остановите двигатель
• Отключите датчик температуры охлаждающей жидкости ECT и замените на резистор с сопротивлением 330 Ом. Это создаст условие, при котором в ECM будет поступать сигнал о полностью прогретом двигателе.
• Если проблема исчезла, у вас неисправный ECT.

11.5 Сервисные советы

11.5.1 Проблемы с холодным запуском

На любой Honda, если клиент жалуется на затрудненный запуск двигателя (особенно холодный запуск), то первым делом проверьте входное напряжение датчика температуры охлаждающей жидкости ECT по его параметрам (таблица 2 — в конце этой главы). Вы можете сделать это, даже не заводя автомобиль. Тем самым вы сможете исключить одну из самых распространенных причин проблем с холодным запуском, при этом не теряя много времени.

11.5.2 Автомобиль плохо заводиться на горячую?

Датчик ЕСТ может вызывать все виды проблем с запуском двигателя, но в основном он является причиной затрудненного запуска на горячую. Типичная неисправность этого датчика заключается в том, что его показания являются нормальными при запуске на холодную, затем напряжения плавно падает, но по мере приближения температуры двигателя к рабочей, показания снова «уплывают» вверх к «холодному» состоянию. Вы можете легко это увидеть, наблюдая за напряжением датчика с помощью DSO.

Если ECT неисправен и сообщает ECM о холодном состоянии двигателя, то ECM думает, что машина снова остыла, когда она на самом деле находится при нормальной рабочей температуре. Это все не создаст больших проблем, когда автомобиль работает в режиме Closed Loop. Большинство Honda игнорирует входные показания датчика ECT после перехода в режим CL.

Проблема проявится в том, когда вы остановите двигатель и попытаетесь завестись снова. Когда ECM одновременно «увидит» стартовый сигнал и «холодный» сигнал от датчика ECT, он увеличит PW форсунки от нормальной величины в 2-3мс до 60-70мс (см. рис. выше). Прогретый двигатель обычно «заливает» таким количеством топлива, что затрудняет «горячий» перезапуск.

Если вы находитесь в крайнем положении и нужно, чтобы двигатель запустился на «горячую», и вы подозреваете, что неисправен датчик ECT, просто отключите его. При отключении датчика температуры охлаждающей жидкости ЕСМ войдет в «аварийный» режим, проигнорирует входной сигнал от датчика температуры охлаждающей жидкости и начнет использовать внутренние данные. Обычно двигатель запустится таким образом без проблем. Конечно, будет установлен код неисправности (DTC), но вы сможете сбросить его позже.

DTC для датчика ECT — № 6. DTC для датчика IAT — № 10. Обратите внимание, что эти два датчика редко устанавливают код неисправности, даже если они достаточно далеки от нормального диапазона. Если у вас в руках Honda, у которой проблемы с «холодным» или «горячим» стартом, проверьте датчик температуры охлаждающей жидкости, даже если код неисправности не высвечивался!

Источник

Кнопка «ECT», для чего она предназначена?

Estima, Emina, Lucida, Previa. Клуб любителей микроавтобусов и минивэнов

Кнопка «ECT», для чего она предназначена? ⇐ Estima, Emina, Lucida, Previa

Модератор: Jhonny

Сообщение малай » 31 авг 2009, 22:12

Сообщение uzzzer » 31 авг 2009, 22:22

Сообщение малай » 31 авг 2009, 22:44

Сообщение Ромарио-177 » 01 сен 2009, 00:21

Висит у меня под зеркалом заднего вида, похожа на антирадар, явно японец сам ставил.
Кто знает, что это.

Эта приблуда для автоматического взимания платы за пользование платными дорогами 🙂

Промерял температуру патрубков.

Правильно работает термостат? он же по идее должен на 88 начинать частично открываться. почему патрубок после термостата теплый и 35 градусов? ОЖ ведь 60 и термостат не должен был открыться вообще.

Источник

Пример: Проверка в автомобиле датчика ECT

• Проверка сопротивления датчика ECT(Engine Coolant Temperature = температура

охлаждающей жидкости двигателя) является подходящей проверкой для

обнаружения неисправности, если подозревается неправильное указание

температуры на приборном щитке.

• Поскольку в некоторых автомобилях сигнал ECT используется для управления

двигателем, а также для управления действиями вентилятора охлаждения и

системы воздушного кондиционирования, возможно множество различных

претензий из-за неисправного датчика ECT.

• Отключите датчик ECT.

• Переключите омметр на измерение сопротивления и выберите наибольший

• Подключите омметр к обоим выводам датчика ECT.

• Проверьте показания омметра и постепенно уменьшайте диапазон, чтобы

получить оптимальные показания в Омах.

• Обратитесь к руководству по ремонту, чтобы интерпретировать результат.

Curriculum Training 02-13

Характеристики электричества Основы электрооборудования

Электромагнетизм

• Когда через проводник протекает ток, вокруг проводника появляется магнитное

• Если проводник свёрнут в катушку, магнитное поле будет сгущаться внутри

катушки. Для выравнивания силовых линий магнитного поля внутрь катушки можно

вставить сердечник из мягкого железа. Это так называемый электромагнит.

• Этот принцип используется для всех электромагнитных устройств.

1 Проводник 3 Катушка

2 Сердечник из мягкого железа 4 Магнитное поле

Curriculum Training

Основы электрооборудования Характеристики электричества

Закон Ома

• Напряжение, ток и сопротивление определённым образом связаны друг с другом.

Важно понимать эту взаимосвязь и уметь применить её к электрическим цепям,

поскольку эта взаимосвязь является основой всей электрической диагностики.

• Георг Ом, учёный начала XIX века, обнаружил, что требуется один Вольт

напряжения, чтобы продвинуть один Ампер тока через сопротивление в один Ом.

Ток прямо пропорционален приложенному напряжению и обратно пропорционален

сопротивлению в базовой цепи. Закон Ома выражается в виде уравнения, которое

показывает взаимосвязь между

напряжением(обычно обозначается буквой U)

током(обычно обозначается буквой I) и

сопротивлением(обычно обозначается буквой R),

• U = R x Iили напряжение = сопротивление x ток

• На ___________рисунке показана схема с источником питания на 12 В, сопротивлением 2Ω и

• Если изменится сопротивление, изменится и ток.

Иллюстрация Закон Ома

Curriculum Training 02-15

Характеристики электричества Основы электрооборудования

Источник

Датчики современных смартфонов

Владимир Нимин

Продолжаем разбираться в устройстве смартфона. В прошлый раз смотрели экраны, а сегодня поговорим про датчики.

Акселерометр, также называют G-сенсор. Официальное определение гласит, что это устройство, измеряющее проекцию кажущегося ускорения. А если простым языком, то акселерометр помогает смартфону определить положение в пространстве, а также расстояние перемещения. Основные функции акселерометра:

Акселерометр – это громоздкое устройство, внутри которого находится инертная масса, реагирующая на все перемещения. Такой вариант для смартфона не подходил, поэтому придумали чип, имеющий кристаллическую структуру, пьезоэлектрический элемент и сенсор ёмкостного сопротивления. Когда смартфон перемещается/вращается, то пьезоэлектрический элемент выдаёт разряды, а сенсор их интерпретирует, таким образом определяя положение и скорость.
