Ошибка EDC в автомобиле: что это такое, причины загорания индикатора и методы устранения проблемы

Загорание индикатора этой ошибки на приборной панели говорит о возникновении неисправности в электронном впрыске дизельного топлива. Существует множество причин появления проблемы, среди которых некачественное горючее, засорение фильтров, выход из строя форсунок, ТНВД, завоздушивание системы и т. д. Но перед тем, как определить причины загорания сигнальной лампы, нужно выяснить, что это за система edc в автомобиле, и для чего она нужна.

Лампа EDC на приборной панели

Система EDC: что это и из чего она состоит

Electronic Diesel Control управляет работой дизельного силового агрегата. Главная задача EDC – автоматическая настройка впрыска.

Кроме того, электроника обеспечивает работу:

Эффективная работа edc обусловлена считыванием информации из многих «поставщиков» данных, а именно датчиков:

Вся информация обрабатывается ЭБУ, и на ее основе он выдает команду исполнительным устройствам, которых тоже немало:

Функции EDC

Правильная работа Electronic Diesel Control оптимизирует функционирование двигателя при разных нагрузках, уменьшает содержание вредных веществ в выхлопе и расход горючего. Улучшается старт силового агрегата и динамические качества автомобиля. О токсичности отработанных газов стоит упомянуть особо.

В Европе постоянно ужесточаются экологические требования, и новый стандарт «Евро 6» не является исключением. Поэтому эксплуатация дизельного двигателя в ЕС без едс невозможна.

Признаки возникновения проблемы

Главный из них – загорание индикаторной лампы на приборной панели, которая примерно соответствует «Чек инжин» на бензиновых автомобилях. Однако, помимо светового сигнализатора, существуют иные симптомы, говорящие о проблемах с правильным функционированием двигателя:

Причины появления ошибки EDC

Полноценная диагностика возможна лишь при условии использования компьютерных средств: нужен сканер, специальное программное обеспечение. Лучше всего производить тестирование у официальных дилеров, т. к. у них имеется не только соответствующее оборудование, но и подготовленные в специализированных центрах сотрудники. Еще один плюс – регулярное обновление ПО, которое им присылают с завода-изготовителя.

Причины, почему горит ошибка edc, и способы решения проблемы:

Коды ошибок

Если есть возможность воспользоваться сканером, то ряд причин неэффективной работы EDC можно выявить самостоятельно. Будут высвечиваться определенные цифры, говорящие о конкретной неисправности. Например, для машины MAN ошибка edc означает (расшифровка):

Для грузовиков других марок – Scania, Iveco и т. д. причины загорания лампы EDC те же, разница лишь в цифровом обозначении кода ошибки для каждой конкретной модели. После успешного поиска причины зажигания лампы и решения проблемы не забудьте сбросить настройки ЭБУ. Если ремонт производился в квалифицированном автосервисе, все сделают мастера.

После самостоятельных работ отключите минусовую клемму АКБ на 10-15 минут — прошлые данные из памяти ЭБУ пропадут.

Можно ли продолжать ездить на автомобиле

Если лампочка горит постоянно, сразу следует ехать в ближайший автосервис, особенно если вы в пути. Вполне возможно, что неисправность не такая уж проблемная и устранить неисправность удастся без особых финансовых трат. Просто требуется качественная компьютерная диагностика. Если она ничего не выявила, нужно проверить катализаторы: вполне возможно, что они забиты грязью. Прерывистое моргание дает какой-то шанс добраться до дома, если он недалеко и если автомобиль периодически не глохнет. Но лучше не ждать, пока сигнал станет постоянным.

Возможные последствия игнорирования

Список может получиться довольно обширным. Все зависит от того, насколько быстро вы начали диагностировать состояние авто после загорания лампочки EDC. Возникновение одной неисправности может вызвать цепную реакцию, и если вовремя не решить проблему, то ремонт обойдется гораздо дороже. Наиболее частые последствия:

Вывод однозначен: первый шаг при загорании лампы EDC – проведение компьютерной диагностики. Только с ее помощью можно определить алгоритм дальнейших действий и хоть примерно понять, во что обойдется ремонт.

Источник

Auto EDC check

Итак, по традиции коллег-ножеманов, обещанный EDC check.

EDC (англ. Every day carry — носить каждый день) — термин, означающий совокупность предметов, носимых с собой ежедневно, которыми пользуются регулярно, или необходимость в которых может возникнуть в различных нестандартных и экстремальных ситуациях.

В данном случае — это набор всякой всячины, который возится постоянно в машине и распихан по всем закоулкам салона 🙂 Этот набор, разумеется, периодически претерпевает изменения. Самые большие изменение случаются, как нетрудно догадаться, при смене времён года (а их у нас два — зима и лето 🙂 ). Сейчас вашему внимание представляется летняя коллекция 🙂

Нуте-с, приступим. Осмотр проводился в солнечную погоду, при естественном освещении, при температуре воздуха 9°С. 🙂

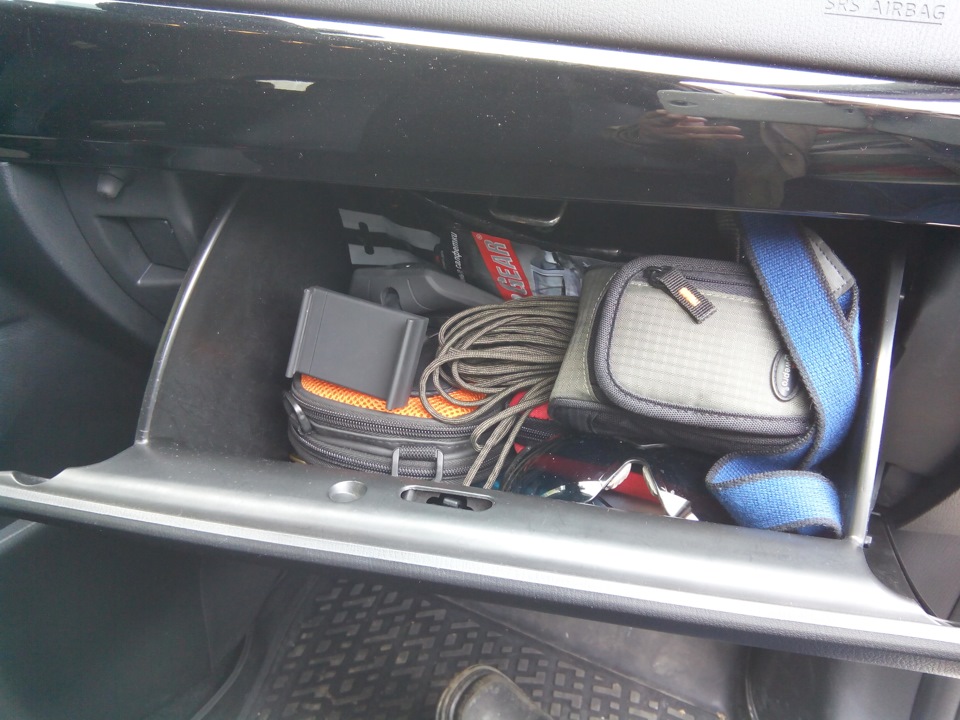

Бардачок, он же печаточный ящик

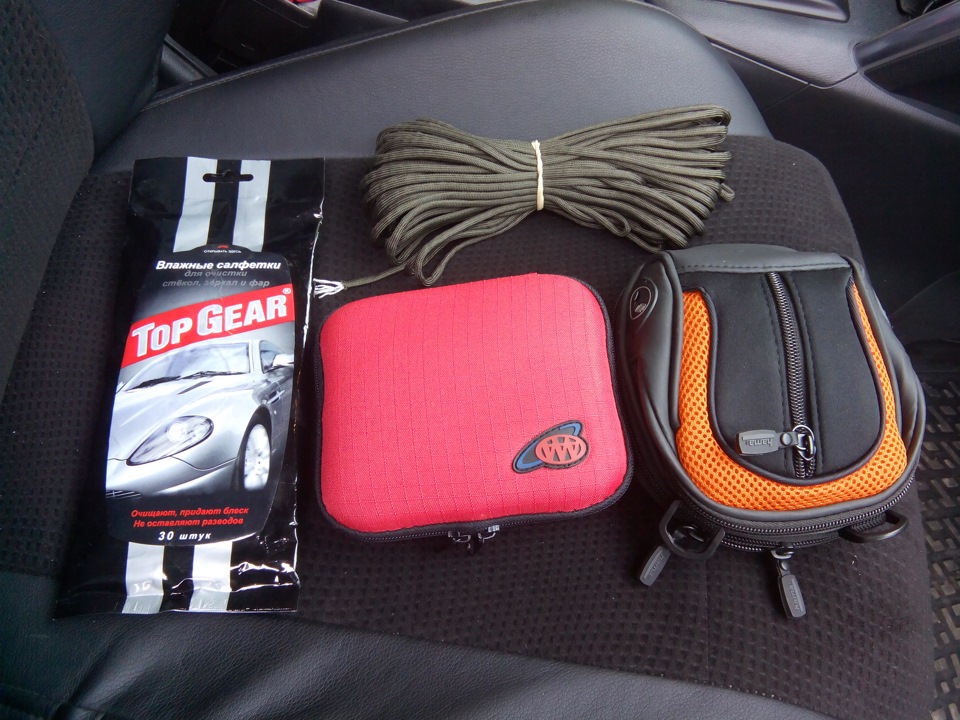

Компоненты EDC набора в этой нычке: дополнительная аптечка, моток паракорда, сумочка со всякой мелкой ерундой и пачка влажных салфеток.

Парако́рд (англ. Parachute cord, paracord, для типа 3 — 550 cord) — легкий полимерный трос, изготовленный из нейлона, изначально использовавшийся в стропах парашютов. Паракорд может использоваться для многих иных целей, как военными, так и гражданским населением. Оболочка паракорда сплетена из множества переплетенных волокон, благодаря чему является относительно гладкой. Паракорд, изготовленный полностью из нейлона достаточно эластичен.
Кому стало интересно, для затравки — что можно сделать из паракорда

Было добавлено:
— Спирт этиловый
— Бинт эластичный трубчатый нестерильный. Для фиксация повязок на предплечье, плече, голеностопном и коленном суставе взрослых, а также на бедре и голове детей.
— Пакет гипотермический для оказания первой помощи «СНЕЖОК»
— Перекись водорода
— Губка гемостатическая коллагеновая

«Губка гемостатическая коллагеновая» – губ­ка является лекарственным средством и представ­ляет собой сухую пористую пластину желтого цве­та с рельефной поверхностью и пористой структурой.
Состав: 1 г препарата содержит коллаген, субстан­ция – раствор 2% — 49 г (0,98г сухого коллагена), нитрофурал (фурацилин) – 0,0075г, борная кисло­та – 0,0125г.
Фармакологические свойства: оказы­вает гемостатическое и антисептическое действие, стимулирует регенерацию тканей. Оставленная в ране или полости, она полностью рассасывается.
Показания к применению:
Губку гемостатическую коллагеновую при­меняют в качестве гемостатического средства в амбулаторных условиях для оказания первой помощи при бытовых травмах для оста­новки капиллярных кровотечений и в стационар­ных условиях при оказании специализированной хирургической помощи, в частности:
♦ для заполнения дефектов паренхиматозных органов и остановки паренхиматозных кровоте­чений,
♦ для тампонады синусов твердой мозговой оболочки,
♦ для остановки кровотечения из костно­мозгового канала,
♦ в практике лор-врача,
♦ в стоматологии и челюстно-лицевой хирургии,
а так же при комплектации аптечек первой помощи (автомобильных).

Вообще, есть более серьезные кровоостанавливающие средства — рекомендую QuikClot. Обзор можно почитать тут

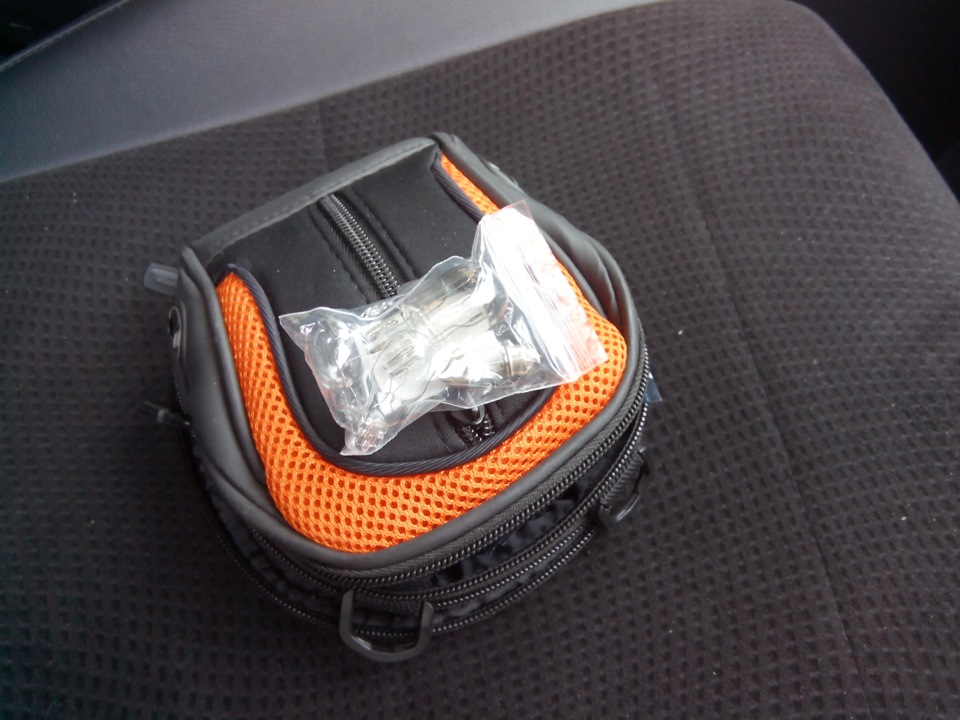

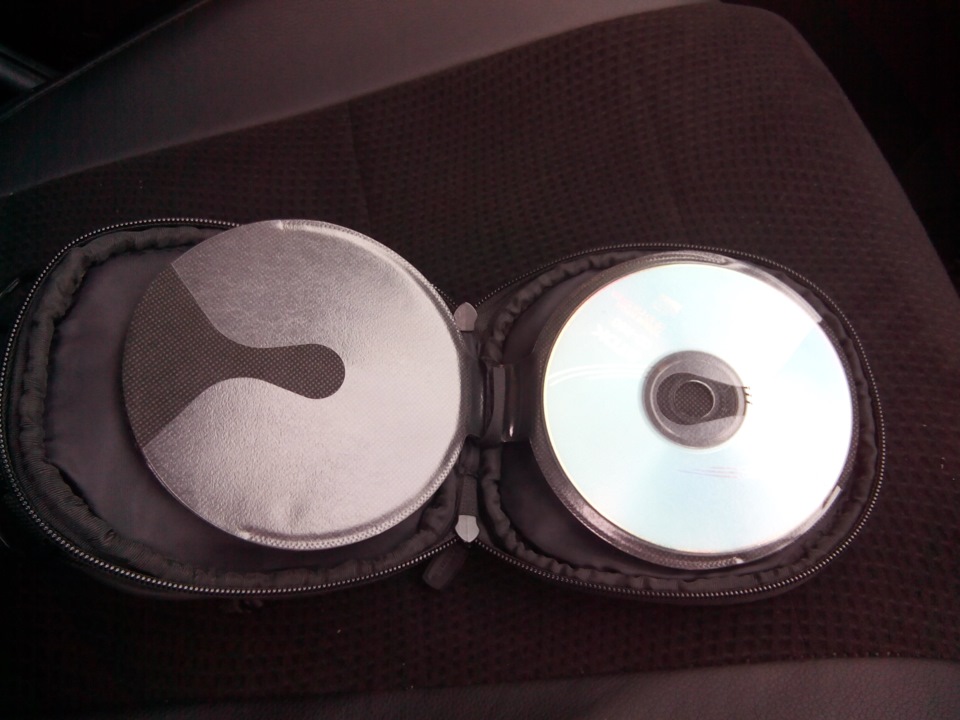

Далее, такая вот сумочка со всякой всячиной: музыка на компакт-дисках, лампочки, обманки в замок ремней и т.п.

Отсек в подлокотнике.
Тут тоже навалено всякой ерунды, как постоянной, так и временной. 🙂

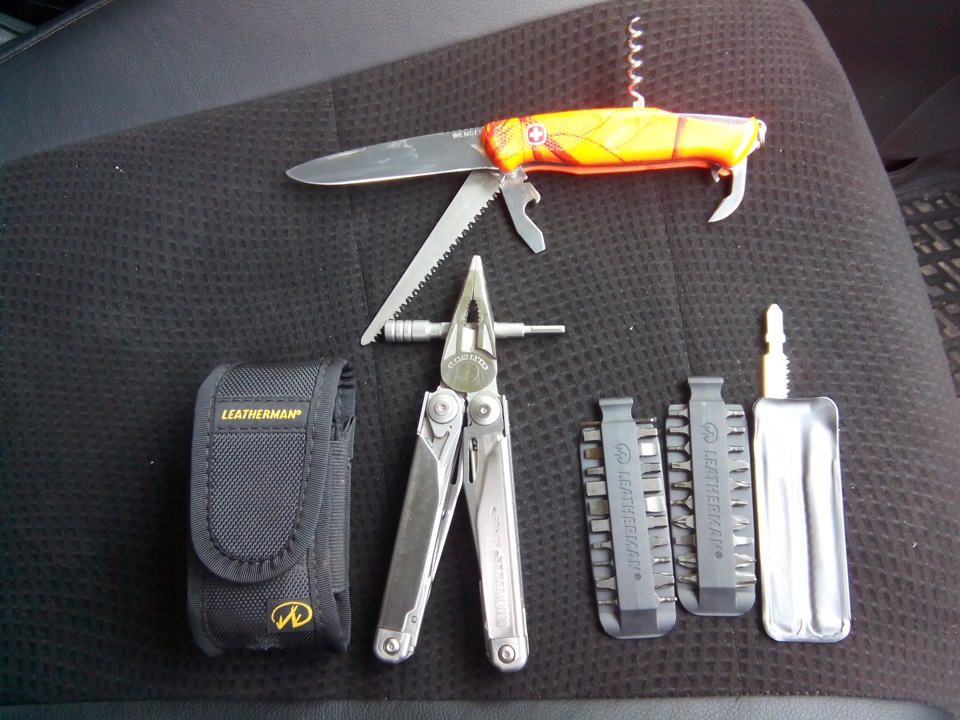

— Wenger Ranger AP BLAZE 55 1.77.55.804
Клинок 95мм, рукоять 130мм, 7 инструментов выполняют 11 функций:
Большое лезвие с системой блокировки;
Открывалка для консервных банок;
Плоская отвёртка с системой блокировки / открывалка / паз для снятия изоляции;
Развёртка / шило с ушком;
Штопор;
Пила по дереву;
Кольцо для ключей;

Wenger — одна из двух компаний, производящих швейцарские армейские ножи. В 2005 году была приобретена своим единственным конкурентом — компанией Victorinox. Фирма прекратила выпуск ножей в 2014 году. Ныне ножи из ее модельного ряда, с некоторыми изменениями (замена некоторых инструментов), выпускает под своим брендом Victorinox — это, так называемая, Victorinox delemont collection

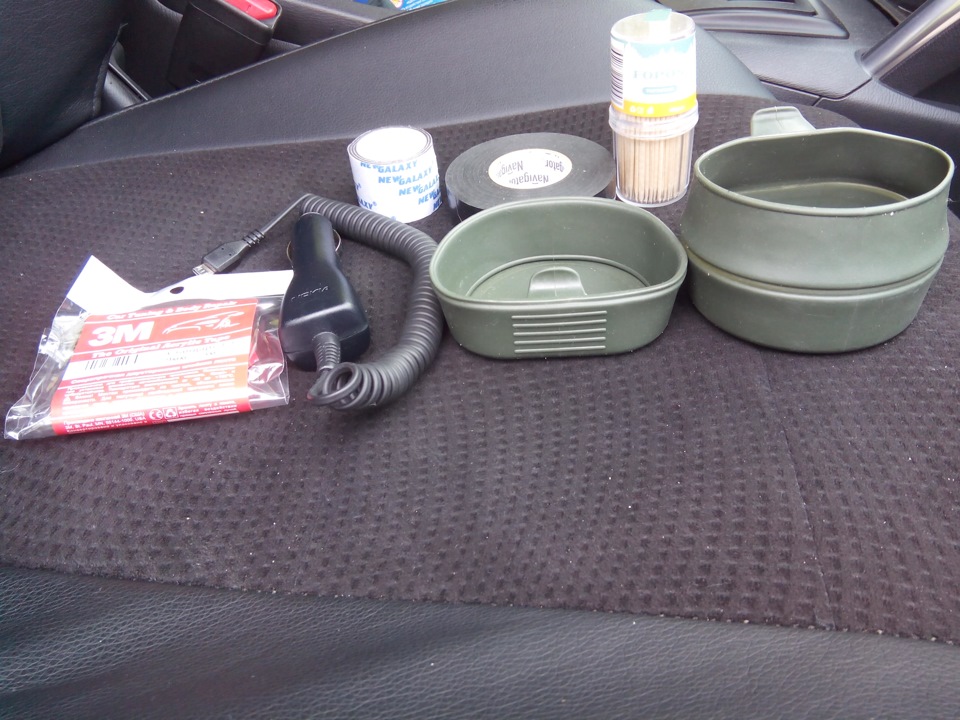

— Изолента, два вида скотча, зарядка для телефона, деревянные зубочистки (сколы недавно подкрашивал 🙂 ), парочка складных шведских кружек Wildo Fold-a-cup, Small

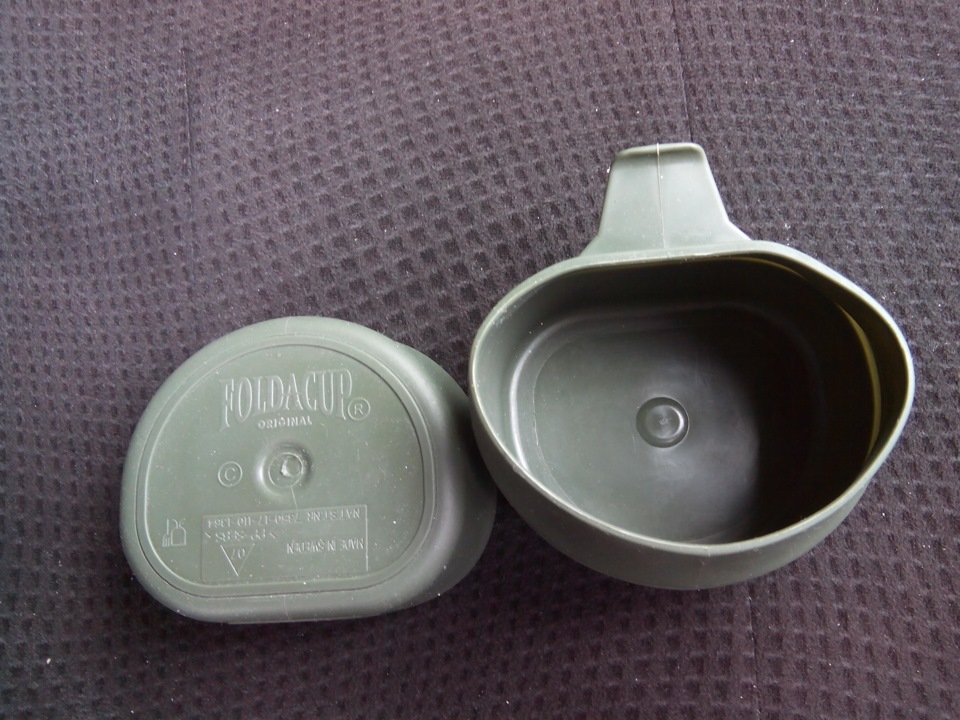

Комфорт в пути и на привале обеспечивают подушка и тактический флисовый плед

Ну, вот мы и добрались до багажника 🙂

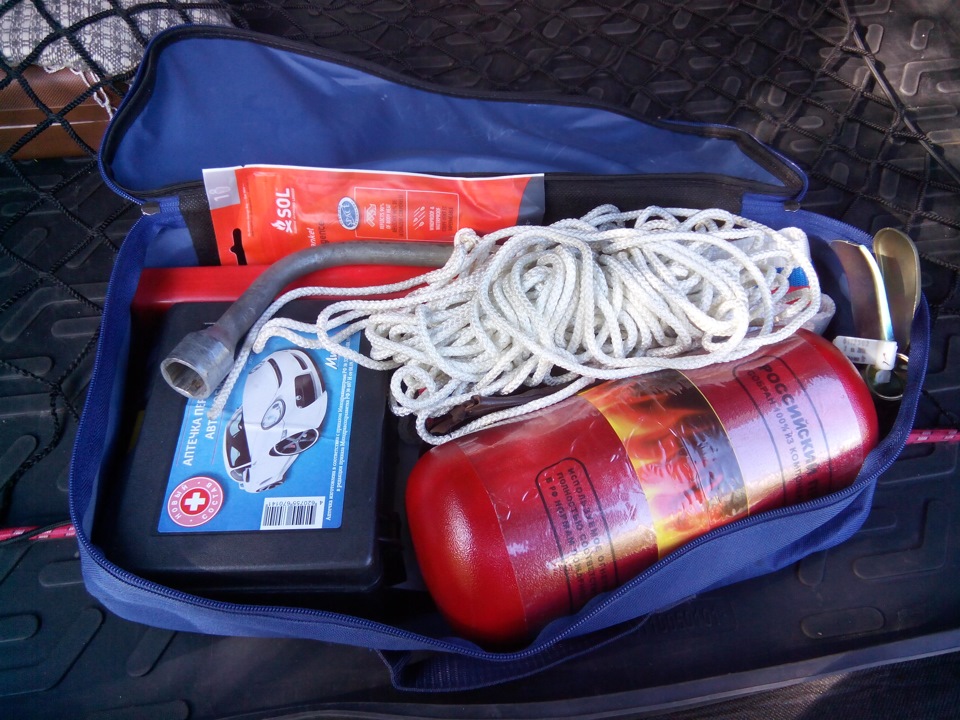

— Набор автомобилиста (штатный из автосалона): аптечка, трос, огнетушитель, знак аварийной остановки. Дополнен капроновым шнуром, балонником от Toyota Spacio (для летних дисков СКАД) и

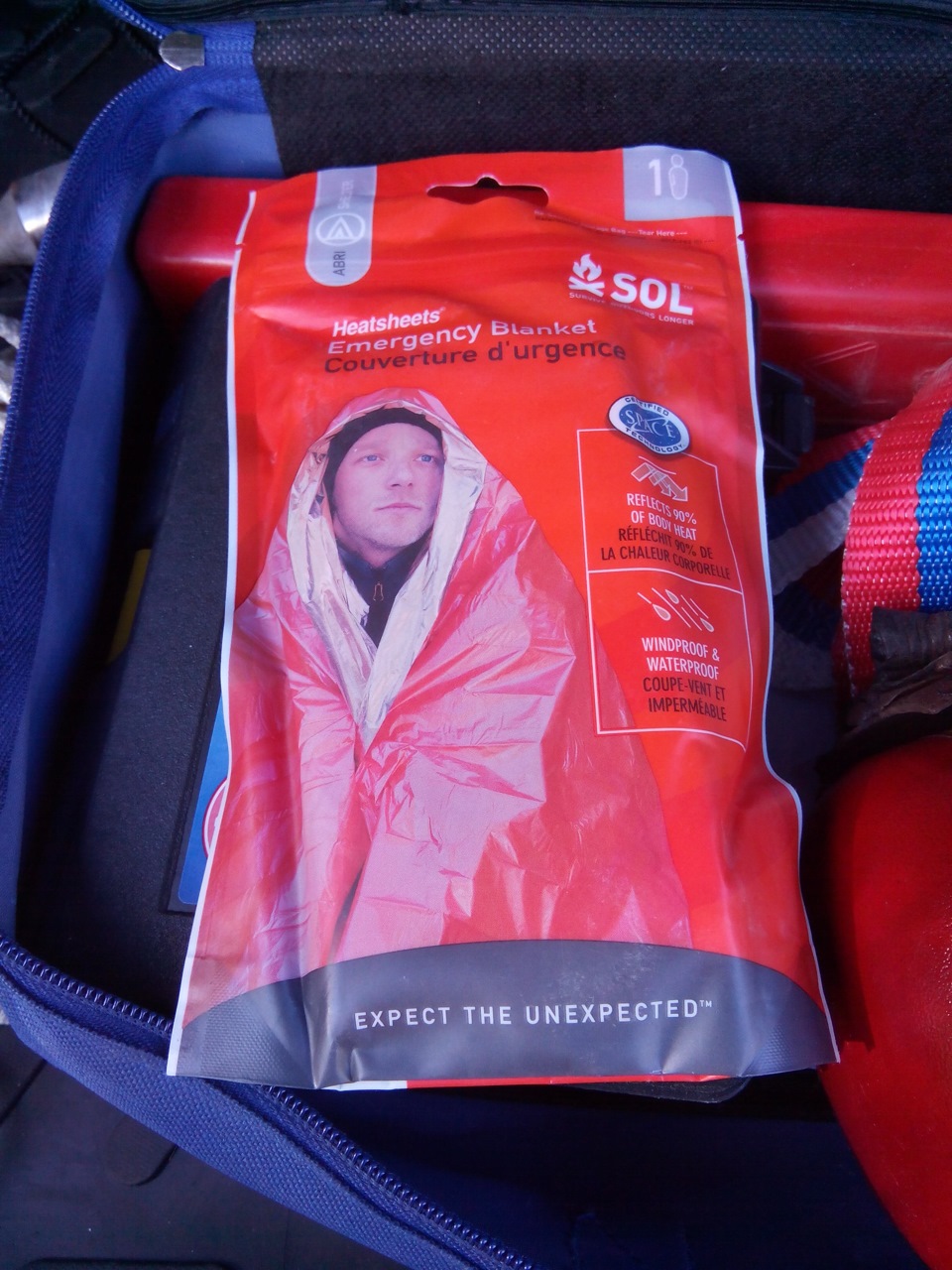

Adventure Medical Kits SOL Emergency Blanket, One Person

1 Person
2.9oz (68g)
Small — 56″ x 84″ (142cm x 213cm)
Reflects up to 90% of your body heat
Easy to open and refold
Re-Usable

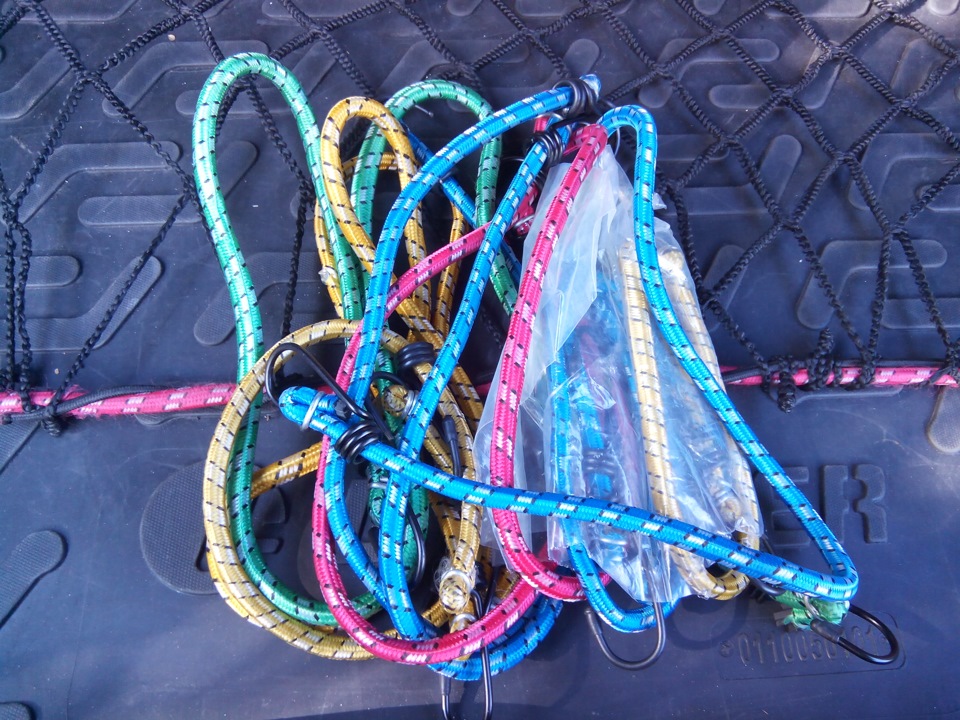

— Крепеж для поклажи: резинки с крючками, разной длинны

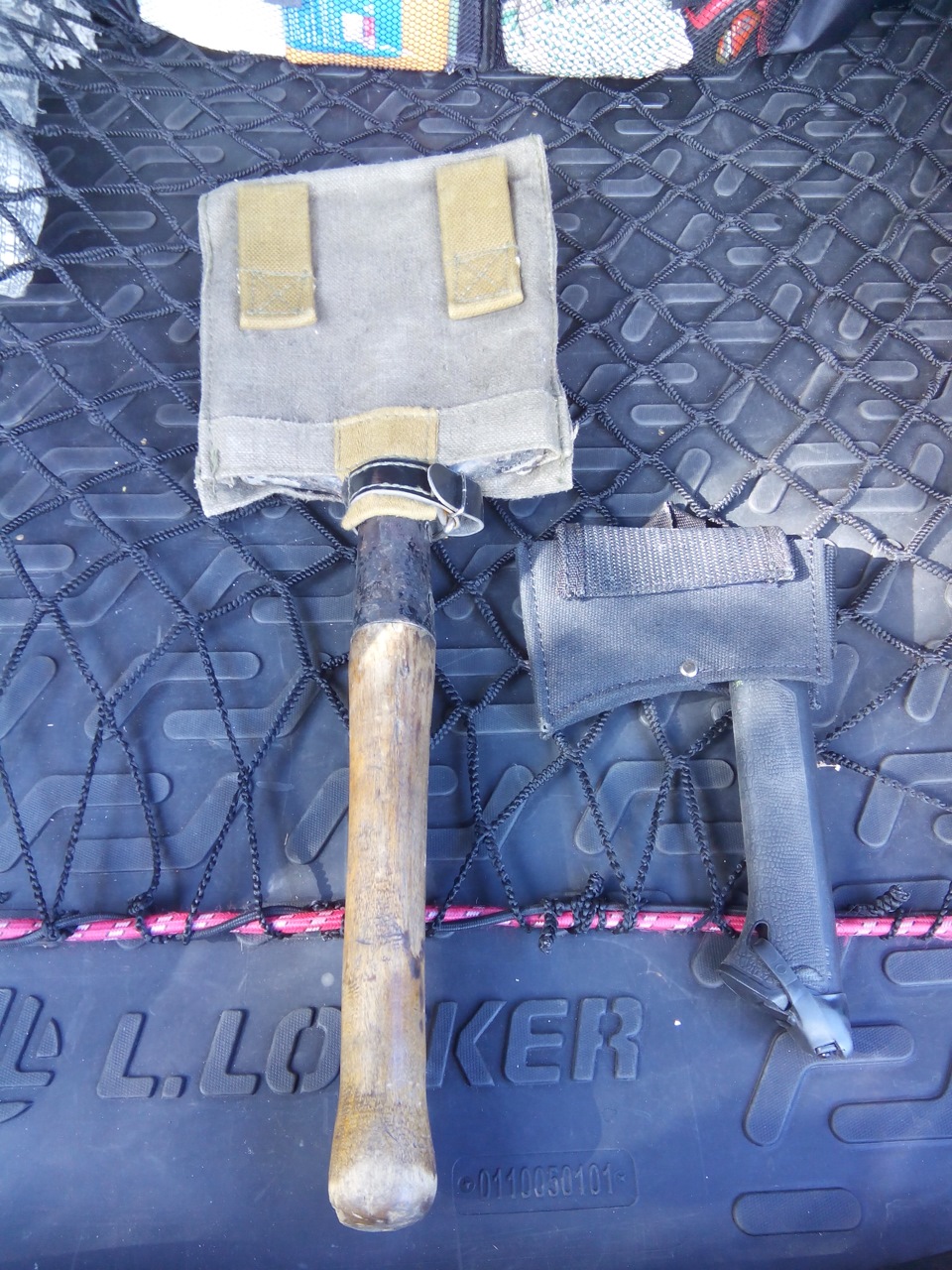

— МПЛ-50 начала 80-x. Служила еще бате на его ВАЗ 2101, со мной на всех машинах, как надежный инструмент и … память об отце.

МПЛ-50 — малая пехотная лопата, длина 50 сантиметров, носимый шанцевый инструмент рядового и сержантского состава РККА и ВС СССР.

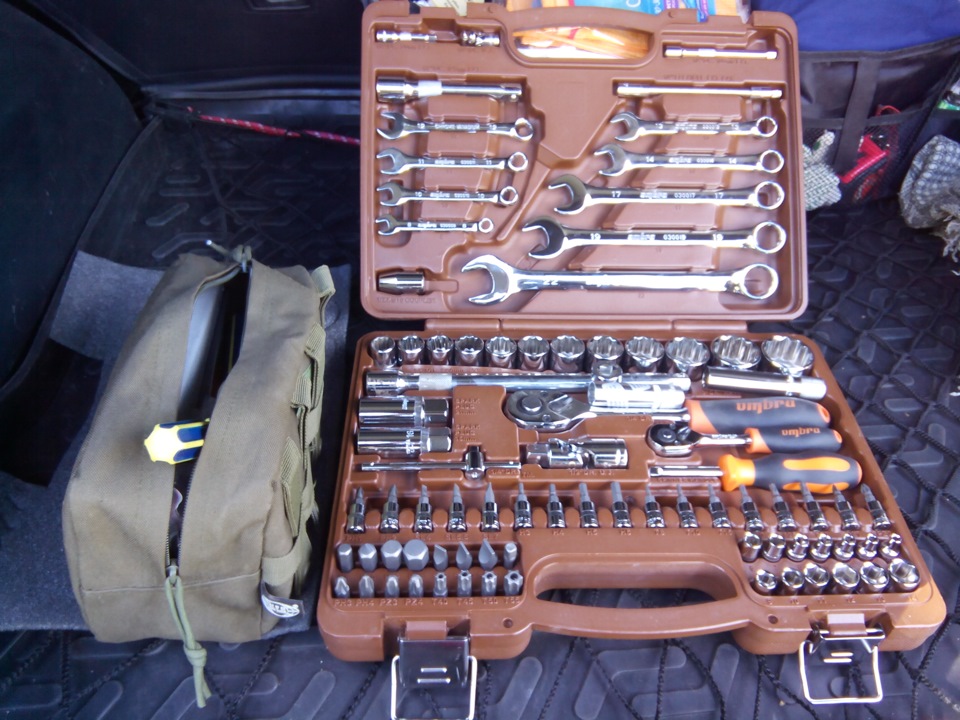

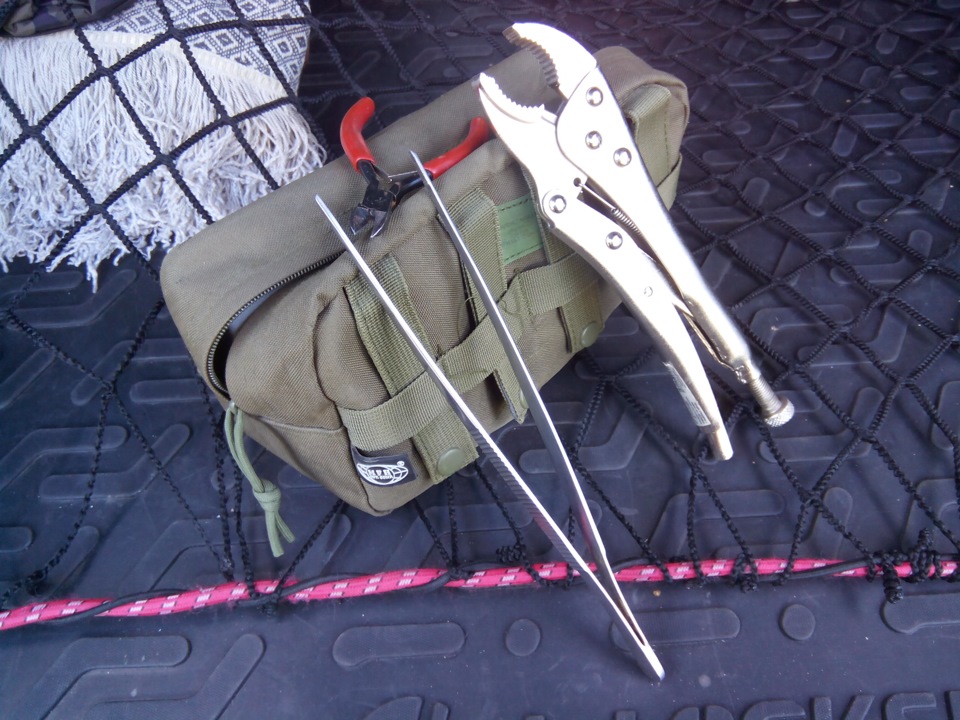

— Набор инструментов Ombra и в подсумке от MFH сборная «солянка» разных ключей и отверток

Из «солянки» хочу отметить только вот эти три инструмента: длинный пинцет, струбцина (можно использовать как ключ), мелкие кусачки. Остальное не стоит особого внимания — все стандартно.

to be continued 🙂
ограничение по количеству фото

Источник

GrandComplication-II. Или коротко о важном: EDC-кайф!

Как-то прошлым летом замутив систему RDC, я вдруг понял, что в следующем трипе для полного и безоговорочного кайфа мне нужна новая подвеска, а именно электронно-управляемая.
Сначала пара слов для того, чтобы понять зачем.

Я точно знал где не хватает стандартной газомасляной стойки: в италии на автостраде, проложенной в горной местности в Тоскане, Лигурии и тп — дорога ровная в плане уровня, но очень извилистая. Соблазн прохождения связок поворотов на 150-180кмч очень велик, особенно, видя, что это доступно редким премиальным машинам.
Для понимания отличия EDC (electroniше damping control) от любых стоек ТИПА адаптивных KONI FSD и тем более, обычных, нужно на них прокатиться по искусственным неровностям — на малой скорости любые неэлектронные стойки будут дубовыми, и это вроде как хорошо — но это никакой комфорт. А вот при проезде на малой скорости на EDC подвеске, она проглотит неровность, но совершив один цикл синусоиды — «опомнится» и просто закончит колебательный процесс. Комфортно? — да, мягко — да, неспортивно? — еще как спортивно!
На машинах F-серий полное шасси называлось AdaptiveDrive, для которого нужен DynamicDrive (активные гидростабы) и EDC-подвеска, не забудем Active Steering и Интегральное рулевое))) и полный винегрет систем на машинах F был доступен на каких-то ///M5 и самое полное шасси раньше вообще было редкостью, а совместить в F07 AdaptiveDrive c Xdrive и интегралкой — было ну никак… А жаль! в G-поколении — плати и катайся!
У меня не было DynamicDrive и дооснащение им включает новый насос, гидроблок, трубопроводы, кронштейны и дофига всего, так что я перечеркнул DD М-стабилизаторами, обычными, легкими, но более жесткими. Кст, сам производитель игрался в такое на ///М5, и оно работало))) Хорошо так работало. Поэтому, мне нужен был блок VDM от M5 c обычными стабами. Стойки EDC от 5 серии к нам не идут НИКАК — меньше ход и параметры свои… ОТ 7er — стойки визуально те, но ставить их не стоит от слова совсем — прошивка сателлитов учитывает другую массу, вес туши, распределение веса и тп. Хотя, блоки ICM, VDM — общие. Также для подобного ретрофита вам нужен ZGM High — центральный шлюз стоит недорого, и если есть контроль слепых зон — он тот, что надо))) Что еще НУЖНО покупать свое: пружины свои, опоры свои, остальное — гуляй рванина))

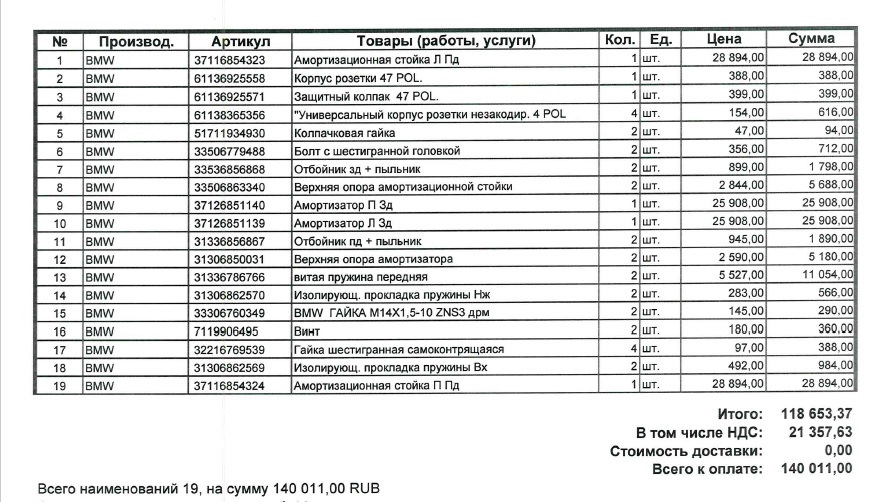

Итак, со стабами все просто — снял одни, поставил другие.

Запись про EDC-подвеску. Что она может?
Все делается ПРОАКТИВНО, т.е. еще ДО развития нежелательной динамики и это упрощает регулирование и экономит усилия)
1-борется с кренами в повороте, опираясь изначально на поворот руля (помогая либо DD, либо вашим обычным стабам)
2-борется с дифферентом (клевки на торможении и приподнимание морды)
3-борется с вертикальной раскачкой (дополнительное демпфирование)
4-борется с нежелательным демпфированием (мягче проезд неровностей) опираясь на показание датчиков уровня, акселерометра (ICM), индивидуального блока управления в стойке EDCS(V\H\L\R).

Пункты 3 и 4 являются именно теми взаимоисключающими аспектами, которые возможны лишь в управляемой системе, то есть инженеры BMW внедрили систему, которая слепа оптически, но весьма чуткая в плане гравитационного «зрения». Забегая вперед, хочу восхититься реализацией в следующем поколении этой же системы, которая кроме ускорений и значений обжатия стоек стала использовать визуальную картинку, получаемую с KaFas4 (тройку достаточно перепрошить) для более адекватной реакции на внешние возмущения, действующие на подвеску. (Да, я хочу сказать, что кафас смотрит на дорогу и в режиме Adaptive подвеска EDC глотает неровности, не теряя сцепления, как подготовленный спецназовец на пересеченке бежит кросс) На имеющейся машинке G01 все работает именно так и это вариант 1-в-1 как на этой F07, те же М-стабы и EDC, но EDC — зрячая.
Чтобы подытожить, скажу, что 95% времени BellaBianca ездит в режиме Comfort+, а ТурбоТерраБраун — в Adaptive (перекодировано по умолчанию) — комфорт S-classe при «спортивности» BMW. Когда нужен режим SPORT? Часто владельцы машин, лишенных большей части технологий, включают себе (в мозгу) режим SPORT, но по опыту эксплуатации, все движение на 200+кмч по Германским автобанам идет на Comfort+ и только в италии, испании имеет смысл включить заветную для некоторых кнопку и унижать всякие Хонды R и прочие, когда устав ехать перед вами 150-200кмч по извилистой магистрали, они уступают…
То, что блоггеры, сходу тычут в Sport — от небольшого знания матчасти и софта)))

Опытным путем сравнили поведение W222 и F07LCI на автобане на скоростях 90-200кмч — машины с управляемой подвеской несмотря на разные системы, отрабатывают рельеф абсолютно синфазно и одинаковой амплитудой. Разница в мелочах: вес дисков (ковка, размер), резина (ранфлет, высота профиля) тормозные механизмы (чугунная скоба, или многопоршневые легкие)- это повлияет на комфорт паксов (вибра, толчки, передача гула шин), но сам корпус машин идет абсолютно одинаково. Одинаковое покачивание лодочки без кранов и дифферента.
И да: F07 это отличный жирнющий премиум.

Все, если аспекты заинтересованности в EDC стали очевидны, далее про как-и-что. В принципе, все ОЧЕНЬ просто. Я себе накидал инфу, что надо для понимания из ТИСа, все копипащено, так что SAPIENTI SAT!:

Система управления вертикальной динамикой (VDM)
ЭБУ (VDM) может содержать следующие интегрированные опции:
• система управления вертикальной динамикой
• Активная система стабилизации при крене (маркетинговое название: Dynamic Drive)
В данном документе описывается система управления вертикальной динамикой.
ЭБУ VDM активируется ЭБУ CAS через контакт 15N. Одновременно к VDM поступает питание от контакта 30.

Обозначение Пояснение Обозначение Пояснение
1 ЭБУ VDM 2 Амортизатор с сателлитом, задний правый
3 Датчик дорожного просвета задний правый 4 Амортизатор с сателлитом, задний левый
5 Датчик дорожного просвета задний левый 6 ЭБУ ICM
7 Датчик дорожного просвета передний левый 8 Амортизатор с сателлитом, передний левый
9 Датчик дорожного просвета передний правый 10 Амортизатор с сателлитом, передний правый
11 Центральный модуль межсетевого преобразователя (ZGM)
Сокращение EDC означает: электронная система регулировки жесткости амортизаторов
Система управления вертикальной динамикой имеет следующие преимущества:
• высокая комфортность езды;
• высокая подвижность автомобиля;
• улучшение собственной поворачиваемости и поведения при изменении нагрузки
Система управления вертикальной динамикой (VDM) представляет собой усовершенствованный вариант. VDM состоит из центрального ЭБУ и 4 жестко соединенных с амортизаторами интеллектуальных демпфирующих сателлитов. Эти 5 ЭБУ объединены в сеть шиной FlexRay. Новшеством является то, что для стадии растяжения и стадии сжатия предусмотрено по 1 клапану EDC. Благодаря этому переключение при регулировке больше не должно выполняться с такой быстротой.
Краткое описание узла
Ниже описываются следующие узлы системы управления вертикальной динамикой:
VDM: система управления вертикальной динамикой
ЭБУ VDM находится в пространстве для ног переднего пассажира, рядом с передней стойкой.

Обозначение Пояснение Обозначение Пояснение
1 Облицовка передней стойки 2 ЭБУ VDM
3 47-полюсное штекерное соединение
Система VDM способствует повышению комфортности езды. Повышение комфортности езды достигается за счет минимизации вертикальных колебаний кузова автомобиля, как из‐за воздействия дорожного полотна (неровности), так и при прохождении поворотов. ЭБУ VDM задает демпфирующим сателлитам активизацию амортизаторов (индивидуальная для каждого колеса сила амортизации). Для этого ЭБУ VDM соединен с демпфирующими сателлитами с помощью очень быстрой шины FlexRay.
Скорость передачи данных FlexRay 10 Мбит/с делает ее самой быстрой из всех шин передачи данных, используемых сегодня на автомобилях (кузов и привод/ходовая часть). Помимо увеличенной ширины полосы пропускания FlexRay поддерживает передачу данных в режиме реального времени. FlexRay может быть сконфигурирована на нечувствительность к неисправностям.
Демпфирующие сателлиты
Предусмотрено 4 демпфирующих сателлита:
• Демпфирующий сателлит, левый передний (EDCSVL)
• Демпфирующий сателлит, правый передний (EDCSVR);
• демпфирующий сателлит, левый задний (EDCSHL);
• демпфирующий сателлит, правый задний (EDCSHR).

Демпфирующие сателлиты осуществляют электронную регулировку демпфирования. Демпфирующие сателлиты и клапаны EDC неразделимо соединены с амортизаторами. У сателлитов имеется по одному клапану EDC для хода сжатия и хода отбоя. Каждый демпфирующий сателлит имеет собственный датчик вертикального ускорения.

Демпфирующий сателлит: на примере правого заднего колеса
Обозначение Пояснение Обозначение Пояснение
1 Амортизатор 2 Демпфирующий сателлит
3 Клапан EDC стадии сжатия 4 4-полюсное штекерное соединение
5 Клапан EDC стадии растяжения
Демпфирующие сателлиты выполняют, среди прочего, следующие задачи:
• управление клапанами EDC на амортизаторах (поле характеристик демпфирования);
• внутреннее измерение тока (фактическое значение) клапанов EDC. Отрегулировать до заданного значения.
• измерение вертикального ускорения колеса.
датчики дорожного просвета
В общей сложности предусмотрено 4 датчика дорожного просвета:
• левый передний датчик дорожного просвета (простой);
• правый передний датчик дорожного просвета (простой);
• левый задний датчик дорожного просвета (простой, двойной только при одноосной регулировке дорожного просвета);
• правый задний датчик дорожного просвета (простой, двойной только при одноосной регулировке дорожного просвета);

Датчики дорожного просвета (4 шт.) входят в стандартную комплектацию. В зависимости от комплектации задний мост может быть оснащен 1-канальными или 2-канальными датчиками. 2-канальные датчики передают сигналы на следующие узлы:
• Встроенная система управления ходовой частью (ICM)
• ЭБУ электронной системы контроля высоты дорожного просвета (EHC = система регулировки дорожного просвета).
Датчики дорожного просвета подсоединены к встроенной системе управления ходовой частью с помощью электрического провода (ICM). ICM переадресует их шине FlexRay.
Датчики дорожного просвета выдают динамическую информацию о высоте дорожного просвета. На основании этого система управления вертикальной динамикой рассчитывает движения конструкции и ускорение колес. Кроме этого, датчики дорожного просвета передают информацию в систему автоматической регулировки дорожного просвета.
Датчик дорожного просвета преобразует данные о пройденном участке пути пропорционально через угол поворота в аналоговый сигнал напряжения. Датчик может вращаться вокруг собственной оси на 360°. Диапазон измерения составляет 70° (в зависимости от положения установки). Сигналы представляют собой аналоговые сигналы напряжения.
Указание! Постепенно начинается использование датчиков высоты дорожного просвета с новой графической характеристикой!
Постепенно начинают использоваться датчики высоты дорожного просвета с пилообразной графической характеристикой. Они характеризуются более широкой областью применения и почти независимым положением установки.

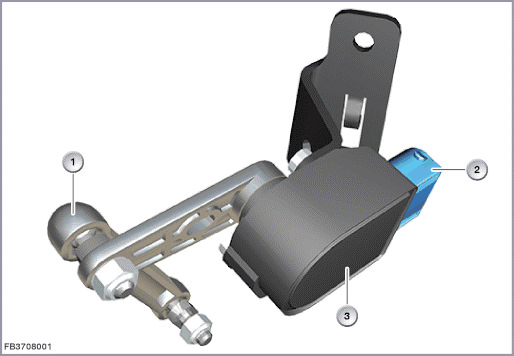

Датчик дорожного просвета: на примере задней оси
Обозначение Пояснение Обозначение Пояснение
1 Соединительная тяга 2 6‐контактный разъем
3 датчик дорожного просвета;
Переключатель режима движения
С помощью переключателя режимов динамики осуществляется управление функцией контроля динамики. Предусмотрено несколько программ на выбор. Функция контроля динамики влияет, помимо других систем, на VDM.
Все установленные в автомобиле системы привода и системы управления динамикой движения управляются в комплексе. При этом центральным ЭБУ является ЭБУ ICM (встроенная система управления ходовой частью).

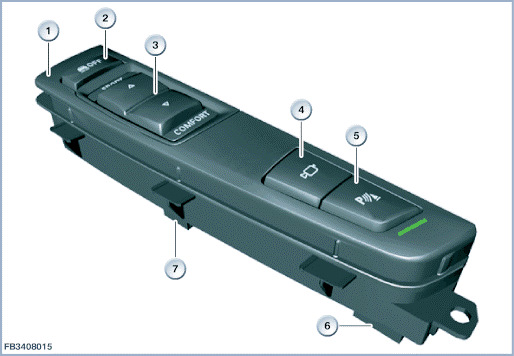

На следующем рисунке показана панель управления центральной консоли с переключателем режима движения.

Обозначение Пояснение Обозначение Пояснение
1 Панель управления на центральной консоли 2 Клавиша DTC
3 Переключатель режима движения 4 Клавиша видеокамеры в бампере
5 Клавиша PDC с функциональной подсветкой и клавиша видеокамеры заднего вида 6 4-полюсное штекерное соединение
7 6‐контактный разъем
Система управления вертикальной динамикой использует сигналы от следующих ЭБУ:
ICM: Интегрированная система управления ходовой частью
ICM взял на себя следующие функции VDM:
• централизованная проверка правдоподобности сигналов продольного/ поперечного ускорения и скорости вращения вокруг вертикальной оси
• централизованное предоставление сигналов скорости, продольного и поперечного наклона дороги
• координация показа сообщений автоматической диагностики по системам регулировки ходовой части
DSC: Система динамического контроля устойчивости
DSC передает ЭБУ VDM по шине FlexRay значение тормозного давления.
SZL: коммутационный центр в рулевой колонке
SZL передает блоку управления VDM по шине FlexRay сигнал датчика угла поворота рулевого колеса (заблаговременное распознавание поворотов).
DME или DDE: Цифровая электронная система управления двигателем или цифровая электронная система управления дизельным двигателем
Система управления двигателем выдает сигнал «Двигатель работает». Сигнал передается по шине FlexRay.
Функция системы
Ниже описываются следующие функции системы управления вертикальной динамикой:
• функциональное сетевое соединение;
• демпфирование ускорений колес и движений кузова
• Защита при отказе (Fail Safe)
Функциональное сетевое соединение
Для реализации управления вертикальной динамикой требуется сложная сеть с распределением функций по другим ЭБУ. На следующем рисунке представлена комплексная система.

Обозначение Пояснение Обозначение Пояснение
1 Демпфирующий сателлит, левый передний (EDCSVL) 2 Датчик дорожного просвета передний левый
3 Система динамического контроля устойчивости (DSC) 4 Датчик дорожного просвета передний правый
5 Демпфирующий сателлит, правый передний (EDCSVR); 6 Блок Junction Box (JBE)
7 Передний распределитель тока 8 демпфирующий сателлит, правый задний (EDCSHR).
9 Датчик дорожного просвета задний правый 10 Панель управления на центральной консоли
11 ЭБУ VDM 12 ЭБУ ICM
13 Модуль в пространстве для ног (FRM); 14 Датчик дорожного просвета задний левый
15 демпфирующий сателлит, левый задний (EDCSHL); 16 Центральный модуль межсетевого преобразователя (ZGM)
Указание! Дополнительная операция!
Для следующего поколения ICM панель управления на центральной консоли подсоединена только к ICM.Обратить внимание на электрические схемы диагностической системы!
Демпфирование движений колес и кузова
Для демпфирования движений колес и кузова контролируется движение автомобиля в целом. Это процесс охватывает следующие оси:
• вертикальная ось автомобиля;
• поперечная ось автомобиля;
• продольная ось автомобиля.
В процессе контроля используются следующие сигналы:
• высота дорожного просвета и ускорение колес;
• угол поворота рулевого колеса и скорость движения;
• поперечное и продольное ускорения.
На основе этих сигналов моделируется текущая дорожная ситуация.
В отношении вертикальной оси автомобиля процесс регулировки демпфирования системой управления вертикальной динамикой разделяется на регулировку с точки зрения комфорта и безопасности. Система управления вертикальной динамикой демпфирует движения кузова для достижения комфорта. С целью повышения безопасности система управления вертикальной динамикой демпфирует ускорения колес. При этом должен быть обеспечен постоянный контакт колес с дорожным покрытием. В зависимости от ситуации должна передаваться оптимальная сила, действующая на опорную поверхность.
Система управления вертикальной динамикой также принимает во внимание поворот руля (например, переход от движения по прямой к прохождению поворота). При распознавании быстрого увеличения угла поворота рулевого колеса ЭБУ VDM делает вывод о начале прохождения поворота. Это позволяет заблаговременно активизировать соответствующие амортизаторы. Таким образом, система управления вертикальной динамикой поддерживает активную систему стабилизации при крене (ARS), способствуя, тем самым, уменьшению склонности автомобиля к крену.
Система управления вертикальной динамикой распознает также торможение и разгон. Для этого используется сигнал тормозного давления и продольного ускорения от системы DSC. Большое тормозное давление обычно вызывает склонность автомобиля к дифференту. Система VDM противодействует этой склонности тем, что увеличивает жесткость передних амортизаторов. Таким же образом оказывается противодействие склонности автомобиля к дифференту при ускорении.
В зависимости от выбранной характеристики демпфирования (переключатель режимов динамики) ЭБУ VDM корректирует степень амортизации. Однако в критических ситуациях движения, несмотря на выбранную комфортную программу, обеспечивается максимальная безопасность движения.
Защита при отказе (Fail Safe)
В зависимости от типа имеющейся неисправности защита при отказе действует в 3 ступени:
• Ступень 1: Эквивалентные значения
Если, например, отсутствует сигнал датчика угла поворота рулевого колеса, в качестве эквивалентных значений для распознавания прохождения поворотов используются другие величины. Сообщение автоматической диагностики отсутствует: код неисправности отсутствует.
• Ступень 2: Постоянное напряжение
ЭБУ VDM задает постоянную и одинаковую для всех 4 колес силу амортизации (среднее демпфирование). Демпфирующие сателлиты устанавливают постоянное напряжение на клапанах EDC. Причиной отказа может быть, например, неисправный датчик дорожного просвета. Выдается сообщение автоматической диагностики. В ЗУ записывается код неисправности.
• Ступень 3: Отсутствует напряжение питания
Если имеет место ошибка активизации одного клапана EDC:
ЭБУ VDM сигнализирует демпфирующим сателлитам о том, что клапаны EDC должны быть обесточены. При этом клапан переходит в положение, которое соответствует демпфированию от среднее до жесткого. Выдается сообщение автоматической диагностики. В ЗУ записывается код неисправности.

Общие указания
Внимание! При замене амортизатора нужно указать место установки!
Амортизатор образует вместе с сателлитами и 2 клапанами EDC единый узел. При заказе нового узла нужно указать вариант модели и и место установки (например, слева сзади). Существует зависимость, например, от: двигателя, подвески.

Указания по диагностике
Указание! Несколько ЗУ неисправностей в системе управления вертикальной динамикой!
ЭБУ VDM записывает в собственное ЗУ только коды собственных неисправностей. Коды неисправностей демпфирующих сателлитов записываются в их ЗУ. Поэтому при неисправности необходимо считывать информацию, записанную не только в ЗУ неисправностей ЭБУ VDM, но и в ЗУ демпфирующих сателлитов.
Внимание! Выполнить коррекцию датчиков дорожного просвета!
После замены ЭБУ ICM или одного из датчиков дорожного просвета необходимо выполнить согласование датчиков дорожного просвета. Для этого следует использовать сервисную функцию «Коррекция высоты дорожного просвета» в фирменном тестере.
Указания по кодированию или программированию
После замены ЭБУ VDM следует закодировать.
Условия включения
Система управления вертикальной динамикой активизируется при следующих условиях:
• зажигание включено (контакт15 и пробуждающий провод);
• скорость движения выше 0,1 км/ч.

Итак, я потратил месяц на то, чтобы все найти и прочитать, надеюсь, вам это время удастся сэкономить.
Ставил то, что можно без потери качества и надежности типа ECU VDM — бэушное, датчик уровня, остальное новое. Бюджет под ключ — 180 тысяч руб.

Не стесняемся нажать кнопку Нравится и поделиться — это дооснащение доступно почти для всех серий BMW. Возможно, твой кореш скажет тебе спасибо, а мне будет приятно.

Источник
