про ELM327

Всем qq.
Не перестаю удивляться, как лихо наши товарищи китайцы отжали бренд «Али-баба». Ещё какое-то время назад это слово ассоциировалось с молодым человеком иранского происхождения. Теперь же при этом имени мы думаем про цены, споры и томительные ожидания 🙂

Статью пишу, как развёрнутый коммент к посту: www.drive2.ru/l/9270837/

Наша всеобщая ошибка заключается в том, что разбираться в теме мы начинаем не до, а только после того, как закажем подобный доселе невиданный девайс. И только потом приходит понимание, что нужно было изучить матчасть ПЕРЕД покупкой.

Итак, к делу. Мой вот он:

Итак: устройство в идеале представляет собой плату, на которой должны быть проц, память с протоколами связи и прошивкой и радиомодуль (блютус, ви-фи, и т.д.). Проц тут играет решающую роль и должен быть именно какой-то специальный. Не помню маркировку. Первые партии таких адаптеров строились именно так. Но потом ползучие китайцы смекнули, что есть на свете кан-модуль, повторяющий распиновку нужного проца. Ну и что, что там нет и половины нужных протоколов. Зато он хавает нужную прошивку и стоит не 300р. а 40. Дальше китай начинает массово лимонить адаптеры уже на этих дешёвых урезанных микрухах, выдавая их за настоящий елм.

Итог: адаптер с торком соединяется и показывает стрелки, прошивка 1.5 — не обманули. В плане диагностики вещь практически ненужная, ибо настоящей полезной информации — 0. Если встретился настоящий ЕЛМ, работающий с ОпенДиаг, знайте, что это старая партия. Таких больше нет 🙂

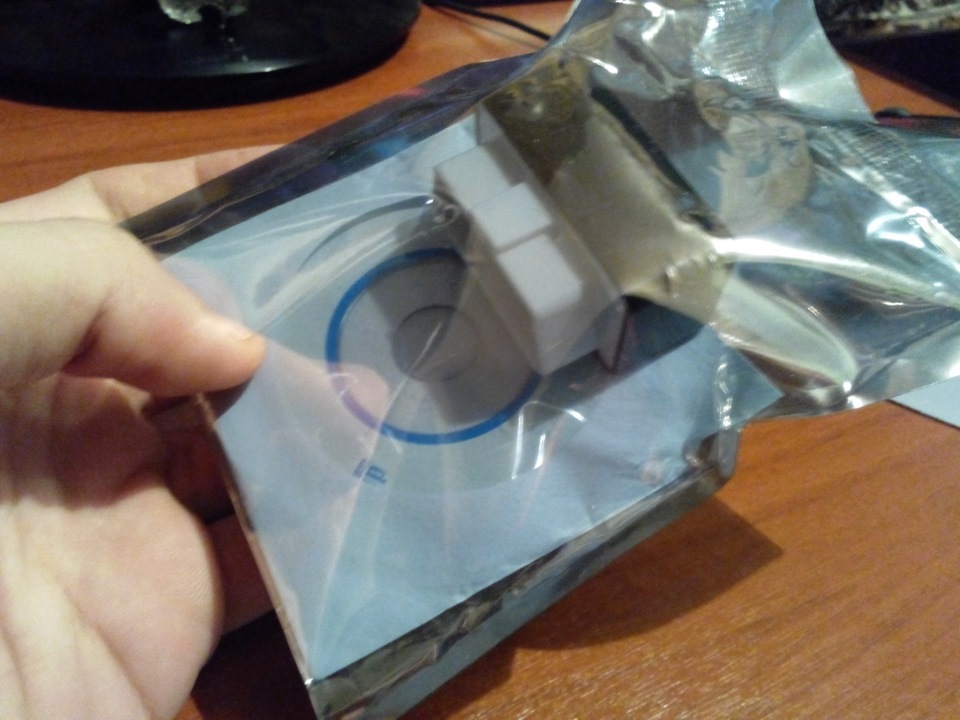

Дополнение1: кто бы я был, если бы не вскрыл пациента?

Дополнение2: Поняв, что на версию 2.1 льётся много непотребства, товарищи китайцы научились менять циферки прошивки на 1.5. Будьте бдительны! Сперва читайте комменты!

Дополнение3: диагностика — это не адаптер с города Китая-на-Дону. Это наука с учебниками и годами практики.

Источник

Как пользоваться автосканером ELM327

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

С какими автомобилями совместим сканер
Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.
Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android
Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Подключить ELM327 в соответствующий разъем.
Завести двигатель авто.
Активировать блютуз на мобильном устройстве.
Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
Нажать на «Поиск нового оборудования».
Дождаться, пока на экране телефона не отобразится список доступных устройств.
Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.
Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Интерфейс программы

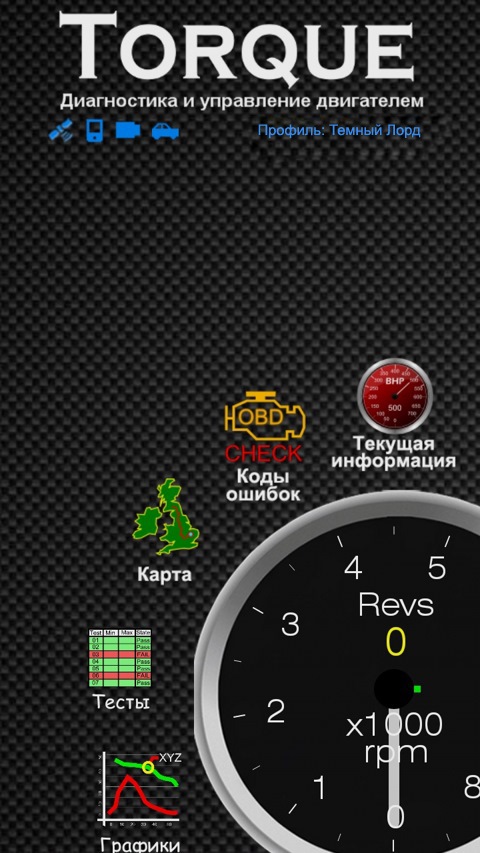

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

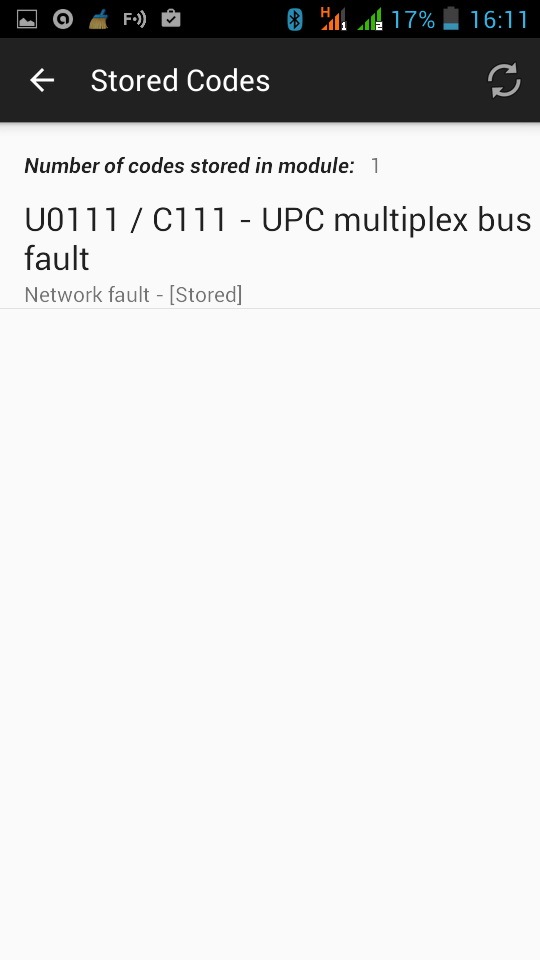

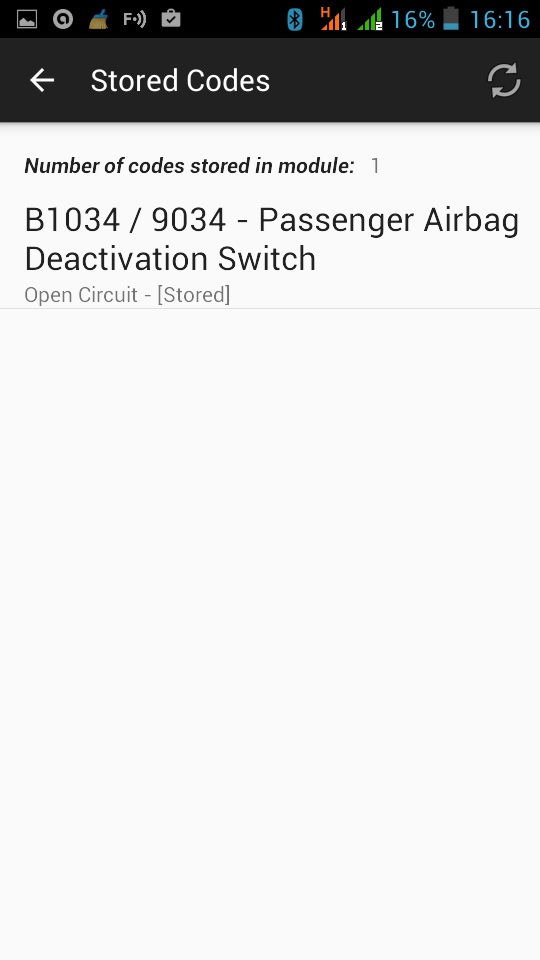

OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.

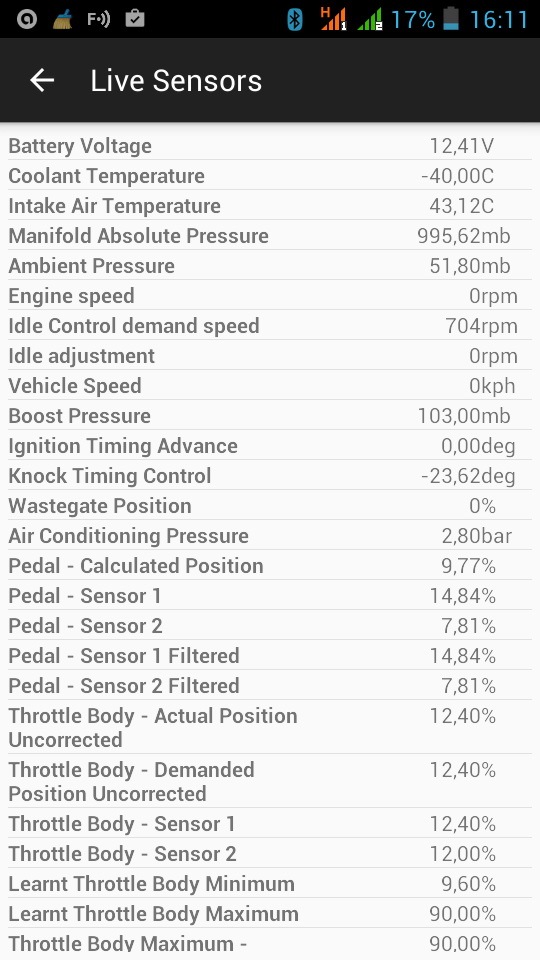

Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.
Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows
Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».
На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad
Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

Подключить сканер к разъему в авто.
Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
Справа будет синяя стрелка, на которую необходимо нажать.
В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении
Проблемы, которые могут возникнуть при соединении:

Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.
В заключении
ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

Источник

Автосканер ELM327 – для чего нужен, как подключить, список программ

Существует множество приспособлений, облегчающих использование машины. Например, сканер ELM327. Как он работает, какие программы требуются для его использования?

Для чего нужно?

С его помощью ELM327 упрощается диагностика машин. Для использования сканера необходимо иметь смартфон, iPhone или ноутбук. Кстати, читайте как использовать сканер и ноутбук для диагностики авто.

Само устройство является очень компактным (размером – 5х3 см., а мини версия почти в 2 раза меньше), простым в использовании и гарантировано дает верный результат. Для распознания ошибок автомобиля оно считывает данные из электронного блока управления машины.

У многих возникает вопрос – «Что делать, если у вас замигала надпись ошибка двигателя?». Особенно это актуально в дороге.

С помощью ELM327 вы узнаете проблему поломки. Как только вы устраните данную ошибку, можете стереть ее, и сообщение пропадет с приборной панели. Это спасет вас от посещения автомастерской.

Подключение

Сканер ELM327 подходит для машин из США, выпускаемых с 1996 года, из Европы — с 2001 года, дизельные – с 2004 года. Но некоторые автомобили, произведенные в 2003 году, не поддерживают работу с данным девайсом.

Работа ELM327 производится со считывающим устройством. На него необходимо установить диагностическое ПО. Для этого подойдет гаджет на андроиде, компьютер или ноутбук. Устройство подсоединяется по Bluetooth, Wi-Fi или USB.

Хотелось бы подробнее остановиться на первых двух подключениях. Некоторые модели авто не поддерживают работу ELM327 через Bluetooth, Wi-Fi. Т.е. передача данных на смартфон или ноутбук по данным протоколам осуществляется не будет.

И дело не в установленной программе, а в блоке управления, который установлен в машине. К примеру, ЭБУ Микас 10.3 (М103), который устанавливается на Ланосе 1.4i, Славуте 1.2i/1.3i и может (быть установлен в других авто) работает только через протокол USB. Этот момент важно учитывать при выборе устройства.

Подробный обзор автосканеров ELM327 и OBD2 читайте в статье https://elm327-obd2.ru/sovmestimost/elm-327-spisok-avto-kak-ispolzovat-elm327.html. Там вы узнаете о совместимости устройства с различными моделями авто, какие виды сканеров бывают, отличия в разъемах, виды протоколов, какие бывают переходники для OBD2 и много другой информации.

Программное обеспечение

ПО дается в комплекте со сканером. Если его нет, вы сможете легко скачать нужную программу в интернете или в Google Play.

Программа Torque

Имеются платная и бесплатная версии данной программы. В бесплатной версии можно проверить исправность работы сканера, его совместимость с авто, узнать многие функции обнуления ошибок.

Главный минус — не полная поддержка русского языка. Но программа все равно пользуется большой популярностью.

OBD Авто Доктор

Приложение считывает числовые показатели из узла двигателя, диагностирует и русские, и зарубежные автомобили.

Функции OBD Авто Доктор:

OpenDiag Mobile

Приложение определяет детали инжекторных русских авто с помощью сканера ELM327. Данная версия полностью бесплатна.

Главное преимущество OpenDiag Mobile – поддержка USB протокола. В наше время софт с такими возможностями не сильно распространен.

Но, чтобы ELM327 через USB подключить к смартфону или iPhone нужно иметь USB to MicroUSB Adapter.

Второстепенные задачи ELM 327:

Обратите внимание, вначале нужно завести машину, и уже затем подключать ELM 327. В противном случае вам высветится ошибка.

Автосканер ELM 327 – незаменимое устройство для автовладельца. Особенно он нужен тем, кому частенько приходится исправлять ошибки двигателя. Это дешевле, чем в автосервисе.

По материалам сайта https://elm327-obd2.ru/.

Источник

Приобрел себе беспроводной ELM 327…

Приветствую всех!
После недолгих размышлений заказал себе в Поднебесной беспроводной (BT) адаптер Elm 327. Вот такая штукенция:

Штука весьма качественная на мой взгляд, и при этом недорогая, простецкая и компактная. В комплекте диск с набором софта под разные операционные системы и pdf-мануалами. Вчера вечером тестировал. Но вот тест не удался… Тестил через приложенные проги — Mini ODB и Torque Pro v. 1.8.16 на Андроид-смартфоне. Результата не добился — ни через одну, ни через вторую программку не удалось сконнектиться с ЭБУ. В Torque в меню «Статус OBD» выдало следующее:

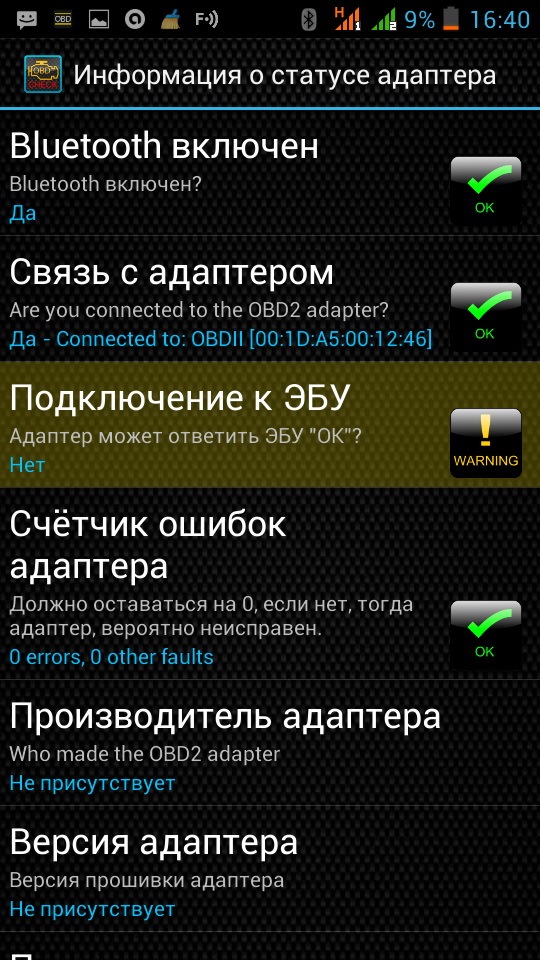

Т.е., с адаптер «нашелся» (кстати не сразу), а вот ЭБУ не видит и все тут. И все показатели пусты… Хотя все по мануалам имеющимся настраивал. Не удалось… Может кто имел дело на Меганах/Сцениках с таким адаптером? Или дело в программе?
Последнее предположение не безосновательно, ибо один знакомый драйвовчанин порекомендовал лично проверенную софтину — OhNo! Diagnostics for Renault. Данное приложение, хотя и обладает, как я понял, меньшим набором инмтрументов и возможностей, по крайней мере соединилось без проблем с ЭБУ! В ней я увидал работу некоторых датчиков двигателя (категория — Engine) в режиме онлайн, а так же выполнил чтение журнала ошибок в модулях Engine, ABS и Airbag. В 1 и 3 из них по одной ошибке нашлось, кстати. Пока еще не разобрался, что за ошибки, но походу ничего серьезного. Но если кто-то в курсе о чем это — поделитесь, буду признателен))

Вот как-то так… Если у кого-то есть мысли, опыт, советы — пишите комментарии, я весь внимание)
А мой вывод на сей момент — вещь полезная и недорогая, нужно лишь разобраться с софтом.
Спасибо за внимание!

P.S.: С грядущим Праздником всех мужиков! Ура!

upd 14_03_2016 20:57
Сегодня вечером успешно продала адаптер владельцу Mitsubishi Pajero, у которого он сразу же заработал как часы!
Завидую новому его обладателю белой завистью. А сам буду искать себе аналогичный, но чтоб работал))))

Источник

Bluetooth адаптер ELM 327 для диагностики

Читая форумы наткнулся на Диагностический адаптер ELM 327, проверив, что в машине имеется диагностический разъем OBD 2. решил незамедлительно прикупить!

Так же можно использовать данный адаптер в качестве бортового компьютера.
Адаптер ELM 327 bluetooth отлично справляется с диагностикой автомобиля, а так же позволяет стирать коды ошибок из памяти ЭБУ (гасить лампочку «CheckEngine» на приборной панели автомобиля), диагностики подушек безопасности и автоматической коробки передач.

Технические спецификации:
Питание: от встроенного OBDII-разъема автомобиля.
Радиус работы: до 10 метров в помещении.
Скорость обмена данными: 38400 или 9600 кбит/с.
Индикаторы на корпусе: OBD Tx/Rx, RS232 Tx/Rx, питание.
Рабочее напряжение: 12В, встроенная защита от перегрузок питания и короткого замыкания.
Потребляемый ток: 45 мА.

Через бесплатные программы, которые можно скачать с play market’a Elm327 можно контролировать такие параметры работы двигателя, как:
☞Обороты двигателя
☞Расчетная нагрузка на двигатель
☞Мощность двигателя текущая/максимальная за поездку, кВт или л/с
☞Крутящий момент
☞Напряжение бортовой сети
☞Температура охлаждающей жидкости
☞Давление во впускном коллекторе
☞Массовый расход воздуха(MAF)
☞Скорость движения автомобиля
☞Расчет времени разгона 0-100 км/ч
☞Расчет времени торможения 110-0 км/ч
☞Соотношение кислород/топливо
☞Температура окружающего воздуха
☞Выброс CO2
☞Остаток топлива
☞Топливная коррекция
☞Моментальный расход топлива
☞Краткосрочный расход топлива
☞Долгосрочный расход топлива
☞Абсолютное давление воздуха
☞Температура всасываемого воздуха
☞Угол опережения зажигания
☞Массовый расход воздуха
☞Положение дроссельной заслонки
☞Значения параметров лямбда-зондов
☞Давление в топливной рампе

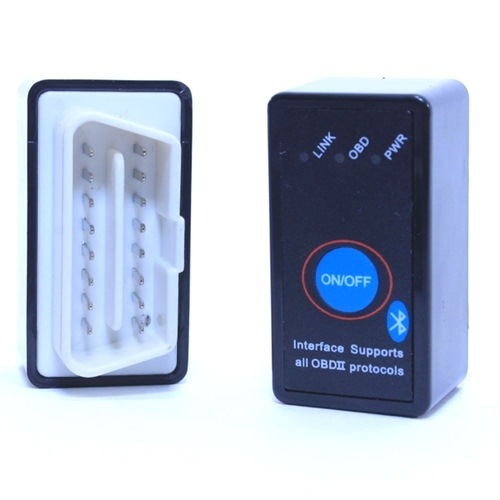

Именно этот адаптер хорош тем, что оснащён специальным тумблером включения и выключения. Таким образом, можно держать адаптер в разъёме постоянно. ELM327 с кнопкой включения может быть отправлен в спящий режим, поэтому, даже если забыть устройство в машине и оставить его включённым, то лишнюю электроэнергию оно потреблять не будет.

Соединение и настройка ELM327 Bluetooth со смартфоном на Android:

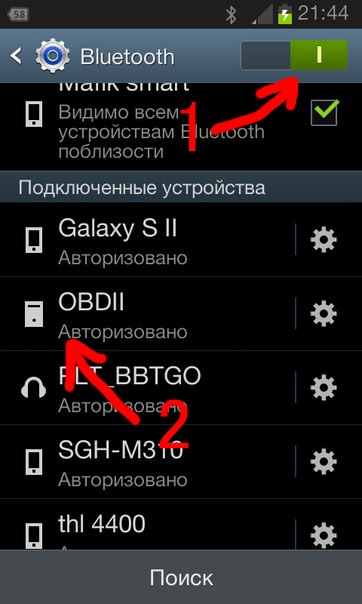

Процедура очень проста и ничем не отличается от сопряжения других Bluetooth устройств.

Пока не подключите свой Android к OBD-II ELM327 лезть в программы работающие с адаптером бесполезно — программа мозги машины не увидит.
При включении, на адаптере горит одна лампочка. А когда внешнее устройство Bluetooth подключено и идет передача данных — все лампочки мигают в режиме бегущего огня.

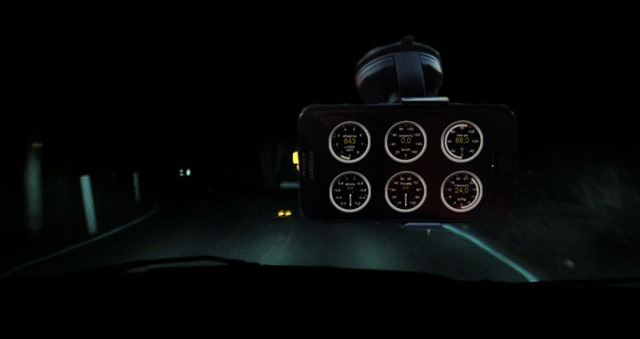

Смартфон, закрепленный на лобовом стекле и прекрасно походит в роли бортового компьютера.

Скачиваем предварительно или из play market‘a программу Torque. Но я лично скачал APK файл полной версии программы Torque PRO. Скачать ее можно с моего Яндекс-Диска

Собственно программа умеет получать всю информацию по интерфейсу OBD2.
Имеется от 3 до 15 настраиваемых экранов. Можно выводить информацию в виде графиков, цифровых значений, циферблата… Есть несколько предопределённых виджетов, можно создавать свои.
Можно настроить алармы (звуковые оповещения) на различные значения датчиков, например температура охлаждающей жидкости, обороты двигателя, скорость.
Можно загрузить или самому настроить расширенный набор OBD2_PIDов, определяемых производителем автомобиля.

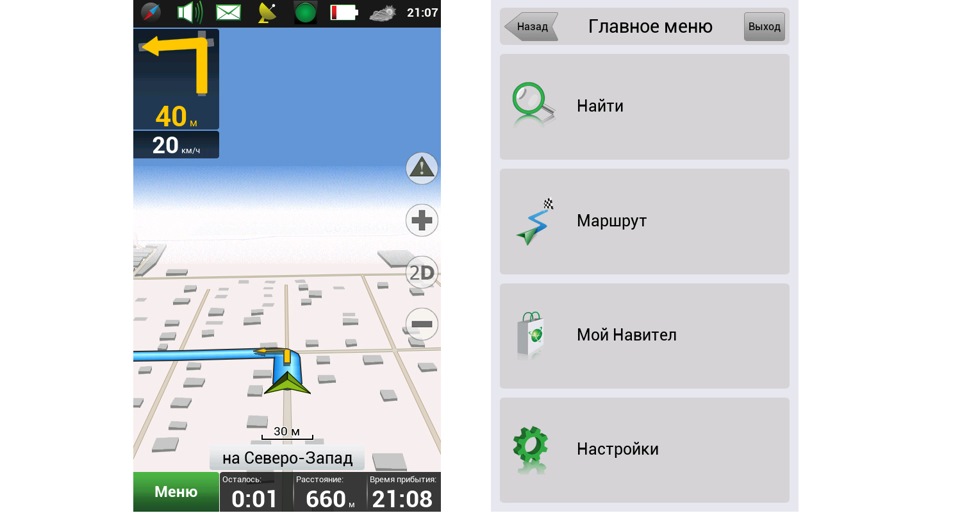

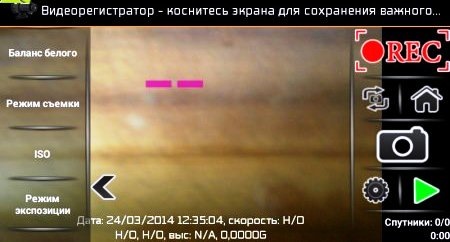

Свой телефон Samsung Galaxy S II я использую по полной в машине. Мало того, что я его использую как навигатор и даже в роли видеорегистратора, так теперь и как бортовой компьютер и диагностический центр))

Вот такой подарочек перед Новым Годом)) а вообще вся история, связанная с машиной и есть огромный целый подарок на НГ
Спасибо за Ваше Внимание
Пишите!✍ Не скупитесь на комментарии☺
