Elm327 нет связи с эбу что делать
Проблема с ЭБУ или не работает elm 327?
Лада 21099 2001, двигатель бензиновый 1.5 л., 78 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 46
я заказывал Vag com 409 KKL шнур с алика за 350 рублей, так как у меня GM разьем пришлось делать по картинке и подключать 3 проводка + K-line — и скрестить 2 контакта на штекере имобилайзера, и все работает подключал через ноут (USB все таки) программа Open, diag free, мозги Bosch 1.5.4 R83, все прекрасно работает
В проге нет моих мозгов, автоматически не определяет, bosch m1v13s64 2111-1411020-70, каждый вариант в проге подключал( выбор ЭБУ) и не один не подошёл.
Пользуюсь elm327 давненько, всегда коннектится нормально.
Китайские переходники GM12-OBDII питают сканнер от топливного насоса, поэтому читаем статью и переделываем www.drive2.ru/c/2152206/

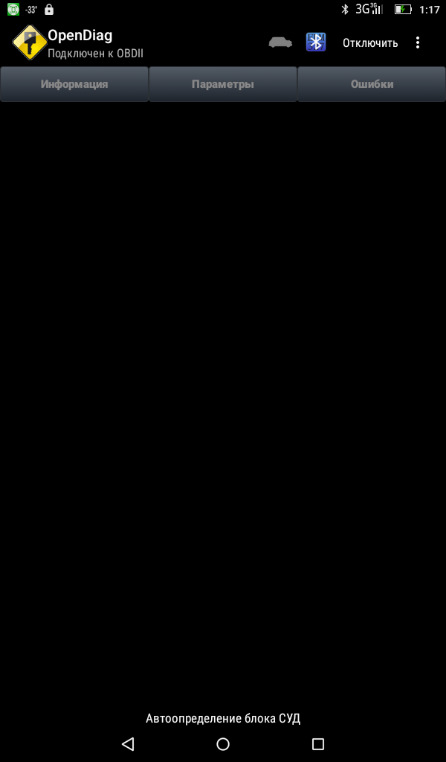

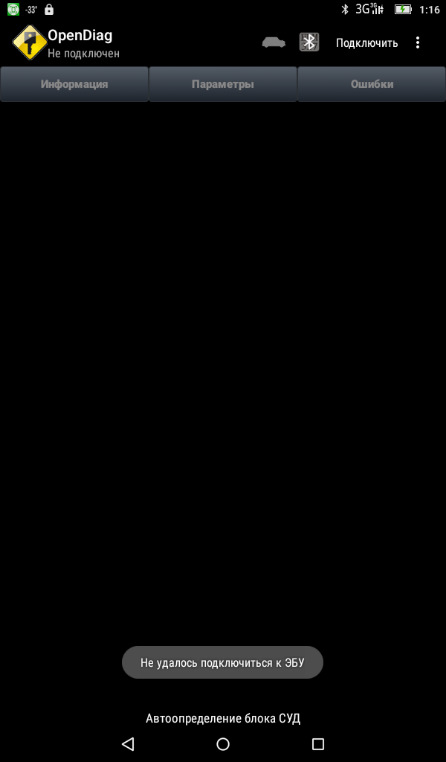

Приложение для Андроида, как писали ниже OpenDiag (да-да, Никита, скрины вижу, понял, что ты её используешь).
Втыкаем Эльмку, включаем зажигание (можно на работающем моторе), на гаджете блютус включать не надо. Открываем приложение, в шторке уведомлений появляется сообщение, разрешаем подключение, вводим пароль «1234» и слушаем звуки жигулёвского стартера, (Подключение 12/12, Определение блока 12/12) а потом звук удачного старта двигателя.

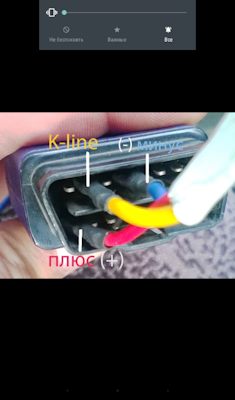

Надо попробовать, хотя сегодня вечером делал на прямую через 3 провода, так и не заработал.
Пользуюсь elm327 давненько, всегда коннектится нормально.
Китайские переходники GM12-OBDII питают сканнер от топливного насоса, поэтому читаем статью и переделываем www.drive2.ru/c/2152206/
Приложение для Андроида, как писали ниже OpenDiag (да-да, Никита, скрины вижу, понял, что ты её используешь).
Втыкаем Эльмку, включаем зажигание (можно на работающем моторе), на гаджете блютус включать не надо. Открываем приложение, в шторке уведомлений появляется сообщение, разрешаем подключение, вводим пароль «1234» и слушаем звуки жигулёвского стартера, (Подключение 12/12, Определение блока 12/12) а потом звук удачного старта двигателя.
ELM327 не коннектится к мозгам. (тема для себя, что бы не искать потом где то в инете.)
Иногда при попытке диагностики автомобилей с помощью сканеров на базе ELM327 и программы для диагностики TORQUE возникает проблема следующего характера: адаптер установлен в диагностический разъем, смартфон/планшет без проблем подключается к сканеру, но вот подключения к ЭБУ двигателя получить не удается. Часто такое происходит с автомобилями японского производства старше 2000 года, праворульными авто или автомобилями российского производства. Эта проблема связана с тем, что данные автомобили имеют нестандартный протокол для диагностики OBD2. Не редко, эту проблему можно исправить, прописав нужную строку инициализации в диагностической программе для Android OS — Torque PRO. Сделать это можно в разделе Настройки — Профиль авто — Строка пользовательской конфигурации.
Cтроки инициализации в программе Torque PRO для смартфонов и планшетов на базе Android.
Строки инициализации в программе Torque PRO
Список строк инициализации:
Toyota JDM Nadia/Harrier:
ATIB96 ATIIA13 ATSH8213F1 ATSPA5 ATSW00
Toyota JDM ISO9141:
ATSP3 ATAL ATIIA33 ATIB10 ATSH686AF1 ATST32 ATSW00
Toyota JDM Common:
ATIB96 ATIIA13 ATSH8113F1 ATSPA4 ATSW00
Toyota JDM 10400baud:
ATIB10 ATIIA13 ATSH8013F1 ATSPA4 ATSW00
Toyota JDM CAN mode21:
ATSP6 ATAL ATSH7E0 ATCRA7E8 ATST32 ATSW00
Toyota GT86:
ATSP6 ATAL ATSH7E0
Fiat Pre-OBD:
ATSH 8110F1
Nissan Custom:
ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00
Mitsubishi MUT:
ATSP0 ATAL ATIB10
Tiggo Delphi MT20U:
ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00
Delphi MR240:
ATSP5 ATAL ATSH8111F1 ATWM8111F13E
ВАЗ Январь:
ATSP5 ATAL ATIB10 ATSH8110F1 ATST32 ATSW00
ВАЗ Bosch MP7:
ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00 ATFI
ВАЗ Bosch 797:
ATFI ATAL
Siemens ACR167 KWP:
ATSP5 ATAL ATSH8111F1 81
Sirius D42:
ATSP5 ATAL ATIB10 ATSH8211f1 ATST32 ATSW00 ATFI
УАЗ 1797:
ATSP5 ATAL ATSH8110F1 ATFI
Opel KWP2000:
ATSP5 ATAL
Toyota Celica:
ZZT230 ATIB 96 ATIIA 13 ATSH8113F1 ATSP A4 ATSW00
Toyota Vitz:
01.2002 ATSH8213F1 ATIB96 ATIIA13
Japan Domestic Market Nissan:
ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00
Japan Domestic Market Nadia/Harrier:
ATIB10 ATIIA13 ATSH8013F1 ATSPA4 A TSW00
нет подключения к ЭБУ. или почему телефон не может подключиться к OBD2
Привет тот кто читает этот пост, если ты нашел эту статью значит у тебя такая же проблема как была у меня или ты просто наткнулся на нее лазя беЗ толку по сайту)
Итак.
Последние две недели я пытался подключиться к ЭБУ своего авто через блютуЗЗЗ, перепробовал как минимум 5 программ которые показывали мне так называемый >
А именно писала:
1.нет подключения к ЭБУ
2.CONNECTION TO ECU. can the adapter talk OK to the vehicle ECU? NO
(мать его, вроде без ошибок написал)))
Естественно я огорчился и начал рыть просторы интернета в поисках ответов и решения этой задачи.
*Начал с предохранителя который находится в салоне авто. Часто он написан на крышке как OBD.(это если при установке OBD в гнездо не загорается лампочка на нем)
*На OBD должно подаваться напряжение в 14…Вольт или 12 Вольт если он просто вставлен в гнездо.(интересно, а может посадить аккум за неделю две?)
Лампочка у меня горела, телефон обд видел, но связаться с ЭБУ не мог.
полазив по интернету я узнал что нужно вводить код в приложение через которое будем диагностировать свой авто. Самый часты геморрой с этим кодом с ALLEX/RUNX/FILDER да и все что пахнет 120 короллой)
Так же прошу заметить! Бывают версий OBD 1.5 и 2.1! Не надо думать что 2.1 лучше! Неееееееееет! Не сможете вы подключить машину 2003 (допустим) года версии 2.1! НЕТ! Nein! No! У меня версия 1.5!
2.1 версия вышла в 14 году! Может свежие машины и подключит, но машину которой больше 10 лет врятли.
Так же какие то HONDA CR-W тоже не могут подключиться и выдает тоже такие проблемы.
Пытаемся подключиться с помощью настройки профиля и ВВОДА кода машины.(Torque PRO приложение которое я использую)
ВНИМАНИЕ! В ПРИЛОЖЕНИЕ TORQUE LITE РАБОТАТЬ НЕ БУДЕТ! или покупаем платное в PLAY МАРКЕТЕ или скачиваем бесплатно по ссылке которой я вам скажу)))
4pda.ru/forum/index.php?showtopic=193433 ссылка для скачивания программы)
Качаем, устанавливаем, ВАХ))) ставим галочку что разрешаете установку приложения с посторонних сайтов. ВИРУСОВ НЕТ, Я ПРОВЕРИЛ DR.WEBом!
открываем приложение и сразу заходим в настройку профиля.
настраиваем все что знаете про свой машину и доходим до самого конца и видим надпись. SHOW ADWANCED SETTING-жмем на нее и видим новые заголовки и поля которые вы видите на фото ниже.
Для ленивых кому лень переписывать)
Предпочитаемый OBD протокол:
ISO 14230-4 (5b init, 10.4k baud)
Строка инициализации:
atsp4\natiia13\natib96\natsh8113f1\natsw00\natat2
копируйте, вставляйте, сохраняйте.
У вас другой двигатель или вообще авто, то у вас другие параметры и коды.
про параметры пока не нашел, а вот коды
Toyota Nadia/Harrier
ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00
Toyota ISO9141
ATSP3\nATAL\nATIIA33\nATIB10\nATSH686AF1\nATST32\nATSW00
Toyota Common
ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00
Toyota 10400baud
ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nATSW00
Toyota CAN mode21
ATSP6\nATAL\nATSH7E0\nATCRA7E8\nATST32\nATSW00
Toyota GT86
ATSP6\nATAL\nATSH7E0
Fiat Pre-OBD
ATSH 8110F1
Nissan Custom
ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00
Mitsubishi MUT
ATSP0\nATAL\nATIB10\n
Tiggo Delphi MT20U
ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00
Delphi MR240
ATSP5\nATAL\nATSH8111F1\nATWM8111F13E
ВАЗ Январь
ATSP5\nATAL\nATIB10\nATSH8110F1\nATST32\nATSW00
ВАЗ Bosch MP7
ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00\nATFI
ВАЗ Bosch 797
ATFI\nATAL\n
Siemens ACR167 KWP
ATSP5\nATAL\nATSH8111F1\n81\n
Sirius D42
ATSP5\nATAL\nATIB10\nATSH8211f1\nATST32\nATSW00\nATFI
УАЗ 1797
ATSP5\nATAL\nATSH8110F1\nATFI
Opel KWP2000
ATSP5\nATAL
Toyota Celica ZZT230
ATIB 96 \n ATIIA 13 \n ATSH8113F1 \n ATSP A4 \n ATSW00
Toyota Vitz 01.2002
ATSH8213F1 \n ATIB96 \n ATIIA13
Japan Domestic Market Nissan
ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00
Japan Domestic Market Nadia/Harrier
ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nA TSW00
По отдельным моделям:
-Allex 2002, 1nz-fe 4WD
atspa4\natib96\natiia13\natsh8113f1\natst32\natsw00
-Altezza 2002 3s-ge AS
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Caldina 1998
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Caldina 2003 1zz-fe
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Caldina Gt- Four( 2004 model)
Protocol: ISO 14230-4(5b init, 10.4k baud),
ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00
-Camry 2001
ATSP6\n ATAL\n ATSH7E0\n ATCRA7E8\n ATST32\n ATSW00
-Carina 2000, 5A-FE
atsp4\natiia13\natib96\natsh8113f1\natsw00\natat2
-Celica ZZT230
ATIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
-Corolla 2000, 1zz
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Corolla spacio 2002
ATSH8213F1\n ATIB96\n ATIIA13
ISO 14230-4 (5b init, 10.4k baud)
-Crown Estate Authlete V 2001, 1JZ-GTE
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Fielder 2005
ATIB96\nATIIA13\nATSH8113F1\nATAL
-GT86
ATSP6\nATAL\nATSH7E0
-Highlander 2005 JDM
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Ist 2003
AIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
-Isis G-U selection 2005
ATIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
ATIB96\n ATIIA13\n ATSH8113F1\n ATSP4\n ATSW00\n ATAT2\n ATAL
-MarkII 1999
ATIB 96\n ATIIA13\n ATSH8213F1\n ATSPA5\n ATSW00
-MarkII 2001
ATSP4\n ATIB96\n ATIIA13\n ATSH8213F0\n
-Nadia/Harrier
ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00
-Noah SR50 1999
ATIB96\n ATIIA13\n ATSH8113F1\n ATSP A4\n ATSW00
-Opa 2002, 1zz, 1,8
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Passo 2008,2009
ATSP6\n ATAL\n ATSH7E0\n ATCRA7E8\n ATST32\n ATSW00
-RAV4 2001 JDM
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Sequoia 2002
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Sienta 1NZ-FE
atsp4\n atal\n atib96\n atiia29\n atsh8129f1\n atst32\n atsw00
-Succeed 2006, 1NZ
ATSP4\n ATIB96\n ATSH8113F1\n ATST32\n ATSW00
-Vista Ardeo 1998
ISO 9141-2
ATIB96\n ATIIA13\n ATSH8113F1\n ATSPA4\n ATSW00
-Vitz 01.2002
ATSH8213F1\n ATIB96\n ATIIA13,
OBD2 protocol ISO 14230-4 (5b init, 10.4k baud)
-Wish 2006
ATIB96\n ATIIA13\n ATSH8213F1\n ATSPA5\n ATSW00
-Yaris 1999
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
Надеюсь эта статья поможет тебе, и ты решил свою проблему. Ведь чтоб написать эту статью я потратил недели в поисках вопросов, облазил сотню сайтов, перечитал столько же постов и почти два часа писанины этого поста) Так что давайте задобрим этого молодого парнишку лайком)
Проблема — ELM327 не видит ЭБУ
Я уже замучился, зимой через раз работало — сейчас нет.
К адаптеру OBDII ELM327 Torque 1.8.49 через Bluetooth подключается, но к машине — нет. В состоянии адаптера считывает 6 ошибок( Пытался разные настройки ОБД применять, в основном с быстрым подключением и расчетами МПГ.
Кто с таким сталкивался, помогите пожалуйста.
Hyundai Accent 2008, двигатель бензиновый 1.4 л., 97 л. с., передний привод, автоматическая коробка передач — другое
Машины в продаже
Комментарии 32
У меня тоже все подключалось норм через прогу кар сканер из плеймаркета но сейчас почему-то пишет нет соединение с эбу хз на акцентах видать такая проблема но втыкаю в любую другую машину все прекрасно работает! Зато скан матик работает без проблем!
Ктовкурсе как сделать полный сброс самого адаптера?
Раньше подключался к эбу теперь перестал подскажите пожалуйста что делать?
Без понятия. Я после того забил на елм
Раньше подключался к эбу теперь перестал подскажите пожалуйста что делать?
у меня тоже самое было купил новый адаптер — с ним все заработало, может на старом прошивка слетела
у кого не подключается и версия 1.5 пробуйте строки инициализации подбирать отсюда xn--327-qdd4ag.xn--p1ai/e…ne-podkljuchaetsja-k-jebu
пробовал, не получалось. За ссылку спасибо 🙂
Хм… то есть он работал, а сейчас перестал?
Попробуй перезагрузить адаптер через терминал, команда ATZ, потом попробуй ATDP — команда определения протокола.
У меня цепляется всегда, были такие косяки, когда протокол Тора не совпадал с тем, что выбрал ELM.
Но правда всё равно он мало что показывает.
Ого))) У меня он очень проблематично работал. Когда купил — он не хотел подключался одно время к ЭБУ, потом начал работать. Сейчас опять траблы с ним.
Сейчас попробую погуглить, если не сложно — вкратце опиши как за чем. Спасибо!)
Значить, на телефон скинуть прогу-терминал. У меня есть ELMBasic и iAELM (этот для старых телефонов).
Тор не запускай. Включай терминал, подключайся к адаптеру.
Далее, в терминале:
ATZ — перезагрузка и сброс настроек адаптера, заодно узнаешь версию адаптера. Самая лучшая 1,5
Потом ATDP- команда определения протокола подключения, если я не путаю ничего. В ответ должно прийти что-то вроде 15765-4 can, точно не помню. В общем наш протокол.
Далее можно уже ничего у адаптера не запрашивать ибо не надо.
В торе создай профиль машины, думаю, что он есть, там установи протокол тот, что выдал терминал. Дальше всё вроде бы должно заработать.
У меня вообще после этих манипуляций подключение идёт сразу и без лишних вопросов.
Тут есть ещё одна тонкость — адаптер должен быть первым устройством блютус с которым конектится телефон, и желательно, единственным. вроде как из-за этого часто были проблемы подключения. у меня — не было, так как телефон достал специально для адаптера.
Огромное спасибо — попробую в обед! Грешил я тоже на блютуз, сделал сопряженным только ОБД — не помогло. Пробовал плагин Хюндаевский, добавил ПИДы с Верны — тоже не помагало.
А можно ссылки на верновские пиды? а то у меня работает только температура и обороты, и скорость, но это не нужно)
Advanced LT for Hyundai ищи на Google Play, в настройках плагина выберешь нужную модель, потом она появится в заготовках ПИДов.)
Только что проверял, команды показали версию 2.1, протокол ISO 15765-4 (CAN 11/500). Создал профиль с таким протоколом и указал ОБД сканер- не видит все равно( Может проблема в том, что версия не 1.5?
да, скорее всего дело именно в версии адаптера. Нужно искать 1.5
Проблемы со сканом «ELM327 OBDII 2»
Вообщем купил на «Ebay» сканер для машины «ELM327 OBDII 2». Счастлив был до усрачки. Пошёл пробовать на машине. Подсоединил, включил прогу «Torque», думал сейчас всё будет огонь и все дачтики на дисплее оживут. Но тут возникла проблема. Все подключения есть, а связи с ЭБУ нету. Что я только не делал, сцука, ЭБУ не отвечает. Пробовал и на других программах, связи с мозгами нету. Вот тут у меня возник вопрос:
Может кто знает что за фигня? Может этот скан на ваз не подходит? Но я видел на драйве как такой же скан подключали на гранду и всё работало.
Машина Ваз2113.
не дружит елм 327 с вазами.я тоже купил…потом купил мастер кит ВМ9213 и всё заработало.на гранте кан шина, поэтому и заработало.так что не мучайся, купи вот это www.masterkit.ru/main/set.php?code_id=215984 работает с вазами 100%
Блин, хренова. Просто на сколько я знаю, версия с «USB» подходит, надеялся что и «bluetooth» подойдёт.
я купил юсб версию.не видит он вазовские мозги
Ты прав, он их не видит. Точнее видит, но на Ваз 2114 начиная с 2012 года.
по моему он видит частично бош 7.9.7.а с 11 года пошел бош м 74 е-газ(электронная педаль)может и бош м 73 будет брать, не знаю.
7,9,7 он видин 100%. На несколько сообщений ниже скинул список подходящих руских машин.
Блин, хренова. Просто на сколько я знаю, версия с «USB» подходит, надеялся что и «bluetooth» подойдёт.
у меня с bluetooth и все работает
попробуй через программу ScanMaster
Он у тебя видит из-за того, что у тебя машина 2012 года и там стоят другии мозги.
у меня 2008 года машина. И от мозгов не зависит вроде!
В списке подходящих машин написано подругому.
Список автомобилей протестированных нашими специалистами адаптером ELM327 USB, ELM327 Bluetooth и ELM327 WiFi
Представленный список не конечен, поэтому если Вы не нашли в нем своего авто, не огорчайтесь, а бесплатно протеструйте наши адаптеры на Вашем авто и убедитесь в их совместимости, а мы после этого добавим Ваше авто в наш список.
Русские автомобили:
ЭБУ:
Bosch 7.9.7 — 100% диагностирует ELM327
LADA 2107 2008 ISO 14230-4 KWP (fast init, 10.4 kbaud) Бензин Россия
Lada Priora 217130 2011 ISO 14230-4 KWP (5 baud init, 10.4 kbaud) Бензин Russia
Chevrolet Niva 2007 ISO 14230-4(KWP FAST) Бензин Россия
ГАЗ 31105 с ДВС Chraysler 2,4
ГАЗ-2217 Соболь 2008 Бензин РоссияLada GRANTA 2012 Бензин Россия
ВАЗ 2105 2009 ISO 14230-4 KWP (fast init, 10.4 kbaud) Бензин Россия
ВАЗ 2110 2005 ISO 14230-4 KWP (fast init, 10.4 kbaud) Бензин Россия
ВАЗ 2114 2012 ISO 14230-4 KWP (fast init, 10.4 kbaud) Бензин Россия
ВАЗ 111740 Бензин Россия
ВАЗ Калина 2011 Бензин Россия
tagaz tager 2008 ISO 9141-2 (5 baud init, 10.4 kbaud) Бензин Россия
у меня сканматик-2.видит всё)))
))) Такую штуку хотел бы каждый, но дороговато.
