Отличия адаптеров ELM327 версии 1.5 и 2.1
Начнем с того, что визуально вы не отличите две версии адаптера. Внешне они похожи как две капли воды.
Отличия адаптеров ELM327 версии 1.5 и 2.1
Их отличия заключаются в разных микроконтроллерах и их прошивках.
Версию 2.1 начали выпускать в 2014 году. Мы говорим о китайской версии адаптера ELM327. Адаптеры, выпущенные на основе оригинальной микросхемы от компании Elmelectronics очень дороги для обычного потребителя (только микросхема версии 2.1 стоит 21$). В отличие от ELM327 v1.5 (v1.4), в основе которых лежит «заимствованная» когда-то у оригинальной ELM327 прошивка, версия 2.1 является полностью оригинальной разработкой китайцев и ничего общего с оригинальной ELM327 уже не имеет. Разрабатывались и тестировались данные адаптеры, судя по всему, под Torque, Scanmaster и т.д., с которыми они работают удовлетворительно.
Собственно, почему не работает: во-первых, не поддерживается, либо поддерживается неправильно некоторое количество AT-команд ELM327. Во вторых, местами адаптер ведет себя просто неадекватно, например, не возвращает ответ от модулей или возвращает его частично. Как это выглядит для пользователя: программа диагностики адаптер находит, но дальше либо не может подключиться к автомобилю, либо его идентифицировать.
В попытке удешевить свои изделия, сделать их более компактным и т.д. китайские разработчики жертвуют качеством и надежностью. При этом тестируются новые адаптеры на популярных программах, типа Torque, с которыми проблем обычно не возникает, т.к. протокол OBDII проще и требования к адаптеру значительно меньше.
ELM327 адаптер версии 2.1 не поддерживает или поддерживает не в полной мере протокол ISO9141-2 и ISO14230-4 (KWP2000), в большинстве случаев связь с ЭБУ не устанавливается.
Если на команды ATIB10, ATAL, ATSW00, приходят ответы: «знак вопроса (?)» (на ATIB10 должен быть ответ ОК, а не версия elm327 адаптера), то такой адаптер нестандартные протоколы не поддерживает. Если для подключения к вашему ЭБУ (Январь, Микас, Делфи…Авто: ВАЗы, Chery Tiggo, Nissan, Toyota JDM…) необходимо прописывать строки инициализации, то с помощью адаптера elm327 версии 2.1 связь скорее всего не установите!
Какой версии ELM327 нужен
Какой можно сделать вывод из выше сказанного и какие дать рекомендации?
Если у вас машина до 2005г, ВАЗ, если вы хотите использовать какие-то нераспространенные программы для диагностики или вам надо прописывать строку инициализации для соединения с вашим блоком управления, то лучше купить адаптер с версией 1.5.
Если же у вас современный автомобиль, не старше 10 лет, никаких строк инициализации вы не знаете и прописывать не собираетесь, будете пользоваться распространенными программами для диагностики, например Torque, то вам скорее всего подойдет адаптер с версией 2.1
Ссылки на а л и:
Адаптер с версией 2.1
Адаптер с версией 1.5
Адаптеры ELM327: 1.5 vs 2.1
Собсна, в связи с появлением в последнее время большого количества проблем с китайскими (рассматриваем только их) адаптерами ELM327 решил разобраться, что к чему и откуда ноги растут, а также как заказать на 100% (ну, на 99%) рабочий адаптер.
Предисловие:
Сам давно (несколько лет) удачно пользуюсь этим чудо прибором в bluetooth исполнении версии v1.5, пробовал подключаться к множеству разных машин, проблем не испытывал, ко всем подключался с полтычка. Но, в связи с появлением у моего друга ФФ1 (Ford Focus I) 99 г.в., решил и его подсадить на эту чудную приблуду. Ничего не подозревая, заказал у китайцев экземпляр, в описании которого четко фигурировала надпись v1.5, т.к. предварительно располагал информацией, что v2.1 лучше не брать из-за ее глючности. Но по факту пришел прибор с v2.1 на борту. В результате поимели бесполезную хреновину за 5 евроденег, т.к. с ЭБУ ФФ1 через этот экземпляр нам соединиться не удалось. При всём этом на моей Машке, через этот новый адаптер v2.1 с ЭБУ соединение проходило и всё работало «почти» без проблем. НО, т.к. нужда в адаптере на ФФ1 осталась актуальна, было решено разобраться, чезанах).
Вкратце об OBD2:
В рамках OBD-II используются пять основных (с подразделениями) протоколов обмена данными:
— SAE J1850 PWM
— SAE J1850 VPW
— ISO 9141
— ISO 14230 (KWP2000)
— ISO 15765 CAN
При этом автомобили разных моделей разных годов выпуска могут поддерживать разные протоколы OBD-II, для автомобилей ранних годов (после рождения OBD-II) есть таблица их поддержки: Поддержка OBD-II и CAN протоколов диагностики на различных марках автомобилей, из которой видно, например, что форды 99 г.в. поддерживают только PWM протокол, а моя Машка — CAN.
Про китайские чудо приблуды (адаптеры):
В данный момент на просторах китайских (и не только) свалок (интернет-магазинов) в продаже имеются 2 версии ELM327 OBD2 bluetooth адаптеров, собсна, v1.5 и v2.1.
Перерыв некоторое кол-во информации и, присоединив к ней свой горький опыт и наблюдения, пришел к выводу, что v1.5 и v2.1 имеют одно важное и существенное отличие:
v2.1 НЕ ПОДДЕРЖИВАЕТ протоколы J1850 PWM и J1850 VPW
Отсюда можно сделать вывод, что v2.1 с огромной долей вероятности (практически — однозначно) не будет работать на машинах поддерживающих только протоколы J1850 PWM и J1850 VPW, что, собсна, мы и получили на нашем ФФ1.
Теперь о самом главном!:
Тут вроде бы возникает вопрос, раз всё так просто, почему бы не взять да и заказать версию v1.5 (как указано в описании и названии товара у продавца). В принципе при заказе я как раз руководствовался именно этим вроде бы здравым смыслом, НО, как оказалось, упоминание об версии адаптера в названии товара и в его описании далеко не гарантия, что вы получите именно адаптер:v1.5 (даже скорей гарантированно получите v2.1). Вот такие они китаезы, сцук, хитровыкрученные)). В последнее время достать адаптер версии v1.5 очень сложно. При всем этом китайцы (гады такие) научились подделывать определение версии адаптера, т.е. подключившись к адаптеру вы увидите надпись ELM327 v1.5, хотя реально — это может быть подделка (v2.1).
Но 2-й раз на одни грабли мы не наступаем и теперь обязаны заказать и гарантированно получить v1.5, иначе к чему столько букаф)).
Собсна, занавес:

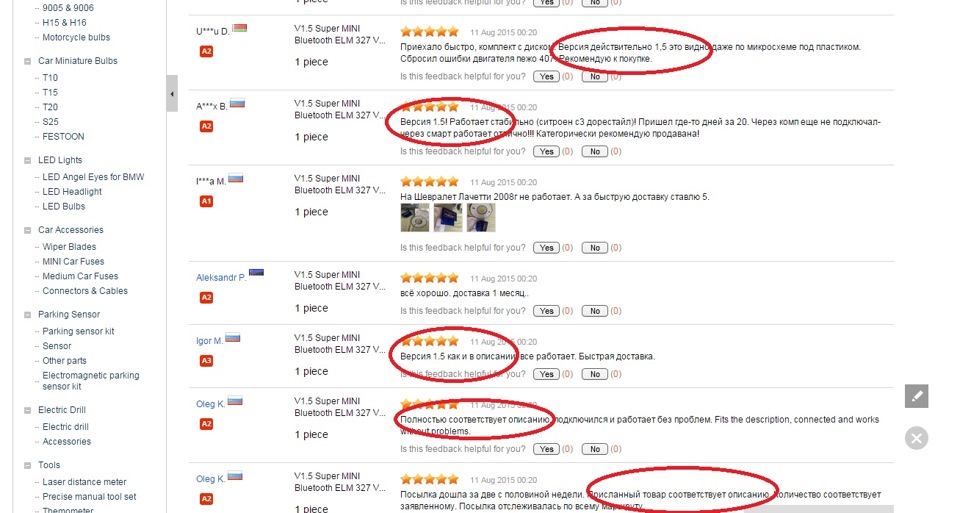

— Если вы хотите заказать адаптер именно версии v1.5, верьте ТОЛЬКО положительным отзывам покупателей. При этом особо не обращайте внимание на описание товара, ибо, как правило там пыль в глаза. Желательно, чтобы в отзывах были положительные отчеты по проверке прибора командами со ссылкой на 4pda.ru
(Например, «прибор проверен через терминал, на все проверочные запросы из темы 4PDA.RU Torque PRO отвечает корректно, настоящая версия v1.5»)
— Дешевые приборы, ценой ниже 6/7 баксов практически на 99% окажутся неполноценными и будут работать криво или вообще не работать на конкретной машине! Дело в том, что чип, на основе которого изготавливается настоящая версия v1.5 стоит в районе 5 баксов (ну или около того), так что считайте сами…
— После покупки нужно сразу проверить ваш дейвайс, например, скачать приложение ELM327 Chat или ELM327 Terminal и подключившись к адаптеру, дать команду ATPPS
Если в ответ придет куча цифр, то ваш девайс v1.5, а если придет знак вопроса («?») — то перед вами подделка (v2.1).
— Мониторим это: 4pda.ru/forum/index.php?showtopic=639908
— Если ваша машина имеет протокол CAN, то вам в принципе без разницы какую из версий заказывать.
Но лучше все же не рисковать и заказать v1.5. Так как в случае с версией v2.1, помимо вышеупомянутых граблей, имеются проблемы со стабильностью работы.
Спасибо за внимание, вопросы и тухлые помидоры приветствуются.
Отличия адаптеров ELM327 версии 1.5 и 2.1
Начнем с того, что визуально вы не отличите две версии адаптера. Внешне они похожи как две капли воды. Их отличия заключаются в разных микроконтроллерах и их прошивках.
Микроконтроллер, устанавливаемый в версии 1.5:
Микроконтроллер, устанавливаемый в версии 2.1:
В чем разница между 1.5 и 2.1
Версию 2.1 начали выпускать в 2014 году. Мы говорим о китайской версии адаптера ELM327. Адаптеры, выпущенные на основе оригинальной микросхемы от компании Elmelectronics очень дороги для обычного потребителя (только микросхема версии 2.1 стоит 21$). В отличие от ELM327 v1.5 (v1.4), в основе которых лежит «заимствованная» когда-то у оригинальной ELM327 прошивка, версия 2.1 является полностью оригинальной разработкой китайцев и ничего общего с оригинальной ELM327 уже не имеет. Разрабатывались и тестировались данные адаптеры, судя по всему, под Torque, Scanmaster и т.д., с которыми они работают удовлетворительно.
Собственно, почему не работает: во-первых, не поддерживается, либо поддерживается неправильно некоторое количество AT-команд ELM327. Во вторых, местами адаптер ведет себя просто неадекватно, например, не возвращает ответ от модулей или возвращает его частично. Как это выглядит для пользователя: программа диагностики адаптер находит, но дальше либо не может подключиться к автомобилю, либо его идентифицировать.
В попытке удешевить свои изделия, сделать их более компактным и т.д. китайские разработчики жертвуют качеством и надежностью. При этом тестируются новые адаптеры на популярных программах, типа Torque, с которыми проблем обычно не возникает, т.к. протокол OBDII проще и требования к адаптеру значительно меньше.
ELM327 адаптер версии 2.1 не поддерживает или поддерживает не в полной мере протокол ISO9141-2 и ISO14230-4 (KWP2000), в большинстве случаев связь с ЭБУ не устанавливается.
Если на команды ATIB10, ATAL, ATSW00, приходят ответы: «знак вопроса (?)» (на ATIB10 должен быть ответ ОК, а не версия elm327 адаптера), то такой адаптер нестандартные протоколы не поддерживает. Если для подключения к вашему ЭБУ (Январь, Микас, Делфи…Авто: ВАЗы, Chery Tiggo, Nissan, Toyota JDM…) необходимо прописывать строки инициализации, то с помощью адаптера elm327 версии 2.1 связь скорее всего не установите!
Какую версию выбрать?
Какой можно сделать вывод из выше сказанного и какие дать рекомендации?
Если у вас машина до 2005г, ВАЗ, если вы хотите использовать какие-то нераспространенные программы для диагностики или вам надо прописывать строку инициализации для соединения с вашим блоком управления, то лучше купить адаптер с версией 1.5.
Если же у вас современный автомобиль, не старше 10 лет, никаких строк инициализации вы не знаете и прописывать не собираетесь, будете пользоваться распространенными программами для диагностики, например Torque, то вам скорее всего подойдет адаптер с версией 2.1
ELM327 1.5 и 2.1. Отличия и какой лучше выбрать?
Сегодня я постараюсь простым и понятным языком рассказать — что брать, а что нет!
Собственно, почему назрел такой вопрос? Все просто, если вы не разбирались в теме, то можете заказать ELM327 из КИТАЯ (с того же самого АЛИЭКСПРЕСС), а он просто не «заведется» у вас на авто, и не будет ничего читать. То есть буквально выкинутые деньги на ветер!
Что такое ELM327?
Такое название пошло от оригинального микроконтроллера, который был разработан именитой фирмой «Elmelectronics», устанавливался в фирменные диагностические решения.
Простыми словами это название «микросхемы» (да – да она называется ELM327), устанавливалась в диагностические сканеры или адаптеры (кому как хочется их называть) которые вы устанавливаете в разъем OBD2 чтобы считать информацию или ошибки из вашего ЭБУ автомобиля. Стоимость таких сканеров ОЧЕНЬ немалая, один только микроконтроллер ELM стоит около 20 – 30$, а само устройство может доходить до 15000 рублей (если взять версию с дисплеем).
Что продают Китайцы?
То, что продается в Китае (на всяких интернет площадках) не имеет никакого отношения к оригинальному микроконтроллеру. Китайцы используют «СВОИ ЧИПЫ», обычно это:
– PIC18F25K80, он характерен для версии 1.5
– MCP2515 или BK3231Q (и другие) характерны для версий 2.1
Стоят они копейки, по сути можно штамповать свои устройства (диагностические адаптеры) для автомобилей. Другой вопрос как все это будет работать?
Версия ELM327 1.5 и 2.1 – основные отличия
Не знаю, каким образом в руки Китайцев попали оригинальные устройства (построенные на оригинальных чипах), кто пишет — что они просто его украли, кто говорит — что собирались оригинальные «железки» в Китае (там еще быстрее скопировать, причем вместе с прошивкой).
Но факт остается фактом — они вытащили полностью прошивку из оригинального ELM327 версии 1.5 (вместе со всем функционалом), и постарались эту прошивку впихнуть в свои «копеечные» устройства основанные на PIC18F25K80.
Где-то даже читал, что PIC18F25K80, это почти полный аналог оригинального ELM327.
В общем, с трудом пополам им удалось «прикрутить» оригинальные прошивки на свои «железки» и они даже более-менее работают и поддерживают большое количество автомобилей. Удивительно, но факт.
ПОЭТОМУ ВЕРСИЯ 1.5 является сейчас самой универсальной и поддерживает много различных ЭБУ после 2000 года! Почему именно до 2000-го? ДА просто потому что, оригинальный микроконтроллер не «затачивался» на машины старше (буквально поддерживаются единицы). А так как Китайцы скопировали полностью функционал, вот и получайте
ВЕРСИЯ 2.1, стоит отметить, что и на сайте производителя «Elmelectronics» есть также версии 2.1 и даже 2.2 чипов. НО отличия у них ОГРОМНЫ, точнее не так, это вообще разные микроконтроллеры.
Китайские подпольные инженеры изобрели свою прошивку 2.1, они уже не смогли скопировать оригинал у «Elmelectronics», по одной теории, что компания закрыла доступ до своих прошивок!
В итоге мастера из поднебесной взяли версию 1.5 и выкинули из нее все (по их мнению, не нужное) получилась КИТАЙСКАЯ ВЕРСИЯ 2.1 (ЕЩЕ РАЗ ПОДЧЕРКНУ, КОТОРАЯ НИКАКОГО ОТНОШЕНИЯ НЕ ИМЕЕТ к «Elmelectronics»). Далее адаптировали под еще более бюджетные чипы типа — MCP2515 или BK3231Q и начали производство.
Только вот вышла незадача — такие адаптеры не поддерживают БОЛЬШЕЕ (по сравнению с версией 1,5) количество автомобилей (точнее их ЭБУ), не знаю что там Китайцы «накосячили», но зачастую даже соединения нет. Как пишут в сети, 2.1 поддерживает примерно 20% ЭБУ машин, версия 1.5 около 90%.
ТАКИМ ОБРАЗОМ – если вы возьмете версию 1.5, есть 90% вероятность, что она будет работать с вашей машиной. Если возьмете версию 2.1, то есть всего 20% вероятности.
Так вроде бы — в чем проблема, отличия понятны, берем первый вариант. А вот не все так просто.
Покупаем правильный ELM327
Как вы поняли, наштамповали в Китае версий 2.1 предостаточно – их мягко сказать покупать не нужно (ибо просто г#вно). Но куда-то их сплавлять то нужно. Поэтому предприимчивые продавцы продают их как 1.5! А если у тебя с машиной не соединяется – ЭТО ТВОИ ПРОБЛЕМЫ, может подключаешь неправильно.
Проверить чисто визуально — не получится, зачастую адаптеры идут непрозрачные, в белом или черном корпусе. А если и прозрачные-синие, то разглядеть плату можно только при разборе.
Но что делать, если автомобиль у вас не подвязывается и очень хочется вернуть деньги с продавца?
Посмотреть на год своего авто! Если у вас машина ранее 1999 – 2000 года, она просто может не поддерживаться
Варварский метод – разобрать. Но зачастую корпуса клееные и вам его нужно будет сломать (не очень хорошо). Но зато можно рассмотреть плату и микроконтроллер PIC18F25K Если он стоит значит у вас 100% версия 1.5
Установить определенные программы. Про это хочется подробнее.
Например, продвинутая версия TORQUE, может определять версию адаптера, но минус в том, что эта программа платная (хотя умельцы могут найти бесплатно).
НО есть программа ELM327 Identifier. Она бесплатная и заточена именно для определения версии и поддержки протоколов.
Думаю не нужно объяснять, как ее устанавливать (просто ищем в GOOGLE PLAY). Далее прогреваем автомобиль (на некоторых форумах пишут, что на холодную может не заработать) подключаем сканер в OBD2 разъем и соединяемся. Программа сверху напишет вам вашу версию, и поддержку протоколов. Должно быть именно так как на фото (версия 1.5)
Если у вас отличается изображение, и пишет версия 2.1, значит, пишем продавцу, вставляем скриншоты (а лучше снимите видео) – открываем спор – забираем деньги.
Именно поэтому ваш авто и не поддерживался.
Образование цены
Ну и последнее что мне хочется отметить, адаптер версии 1.5 стоит почти в два раза дороже, чем версии 2.1. Просто микроконтроллер отличается — PIC18F25K80 стоит дороже, чем тот же MCP2515 или BK3231Q, отсюда и цена. НУ и конечно повлиял рост доллара.
Например, раньше с 1.5 можно было купить за 300 – 400 рублей, сейчас уже 500 – 700. Если вам предлагают сейчас за 200 – 300 рублей, для начала задайте продавцу вопрос – какая версия? И скажите – «что после получения будете проверять программами», если отвечает что все хорошо, значит — вам повезло, если «плавает» — скорее всего это 2.1, лучше отказаться от покупки.
Дополнение от ув. sergedm
Хочу дополнить немного — мало купить адаптер с версией v1,5, надо чтобы адаптер v1,5 был именно на чипе PIC18F25K80 (потому как адаптер v1.5 может быть на другом чипе. который законнектится по блютузу, но не будет видеть ни один блок ЭБУ) (в Китае я купил именно такой — под видом оригинала v1.5 — прога ELM identifier — показывает. что версия 1,5, что все чики-пуки, но ничего такой адаптер не видит). На фото китайский адаптер без чипа PIC18F25K80 — не видит ни фига:)
