EMC для осветительных приборов и технология испытаний

Светодиоды и светодиодные светильники с высокой светоотдачей, более длительным сроком службы, улучшенным энергосбережением и экологичными преимуществами для достижения лидирующих позиций в отрасли освещения, например, для внутреннего и наружного освещения. С введением различных национальных политик поддержки появилось много производителей светодиодных осветительных приборов, но качество светодиодных осветительных приборов не очень хорошее, что в большей или меньшей степени влияет на продвижение продукции светодиодного освещения. Согласно проверке качества на рынке, количество отказов светодиодных осветительных приборов достигает 39%, большинство отказов продукции связано с гармоническими токами, импульсными перенапряжениями, испытательными напряжениями электромагнитной совместимости. Электромагнитная совместимость (ЭМС) является важным фактором, влияющим на надежность светодиодных осветительных приборов.

IEC / EN 61547
GB / T 18595

IEC / EN 61000-3-2
GB 17625.1

IEC / EN 61000-3-3
GB 17625.2

2. Испытательный элемент ЭМС:

Элемент испытания на электромагнитную совместимость со светодиодным освещением включает EMI и EMS. EMI означает электромагнитные помехи, тестирование светодиодных осветительных приборов может привести к снижению производительности или повреждению, чтобы вызвать электромагнитные помехи других вещей (в том числе оборудования, систем, людей, животных и растений). EMS означает электромагнитную восприимчивость (тест на помехоустойчивость), тест на способность светодиодного осветительного прибора к защите от электромагнитных помех, таких как молния, статический тест от электростатического разряда и защита от помех при звонке

Основной тестовый контент

Основное испытательное оборудование

Оскорбительное излучение (ток магнитной индукции)

Радиационное преследование (поле)

Тестовый элемент EMS

Основной тестовый контент

Основное испытательное оборудование

Иммунитет к электростатическим разрядам

Разряд контакта ± 4 кВ, разряд воздуха ± 8 кВ

Никаких особых требований

Электрическая быстрая импульсная помехоустойчивость

Частота повторения 5 кГц, максимальный тестовый уровень ± 1 кВ

Никаких особых требований

1.2 / 50 мкс, наивысший тестовый уровень ± 2 кВ

Никаких особых требований

Напряжения провалы коротких прерываний и помехоустойчивость

0% UT, длительность 0.5 цикла, 70% UT, 10 циклов хранения

Никаких особых требований

Кольцевой волновой иммунитет

Передний край волны напряжения холостого хода 0.5 мкс граница волны тока короткого замыкания ≤1 мкс частота колебаний 100 кГц ± 10%

Никаких особых требований

В осветительной промышленности при тестировании диапазона частот EMI 9 кГц

В то же время в тестируемом диапазоне частот EMI 9 кГц-300 МГц будет использоваться CDN. В стандартах CISPR15, EN55015 и GB17743 также упоминается еще один способ измерения радиационной нагрузки осветительного оборудования. это метод синфазного напряжения терминала CDN. Метод испытания CDN включает приемник EMI, CDN и аттенюатор, тестирование может проводиться внутри экранированной комнаты.

Основываясь на CISPR16, Lisun Group разработала две тестовые системы EMI. В соответствии со стандартами для традиционных осветительных приборов и новых светодиодных светильников диапазон частот сканирования различен. Частота сканирования для EMI-9KB от 9 кГц до 300 МГц, который применяется для тестирования светодиодов и традиционного освещения; частота сканирования для ЭМИ-9КА от 9 кГц до 30 МГц, что применяется к традиционным испытаниям освещения. Они оба вводят три данных, чтобы судить, может ли ИО пройти тест или нет, то есть PK, QP и AV. И пользователь может свободно устанавливать стандарты (например, GB17743, FCC, EN55015, GB4343) непосредственно в программном обеспечении.

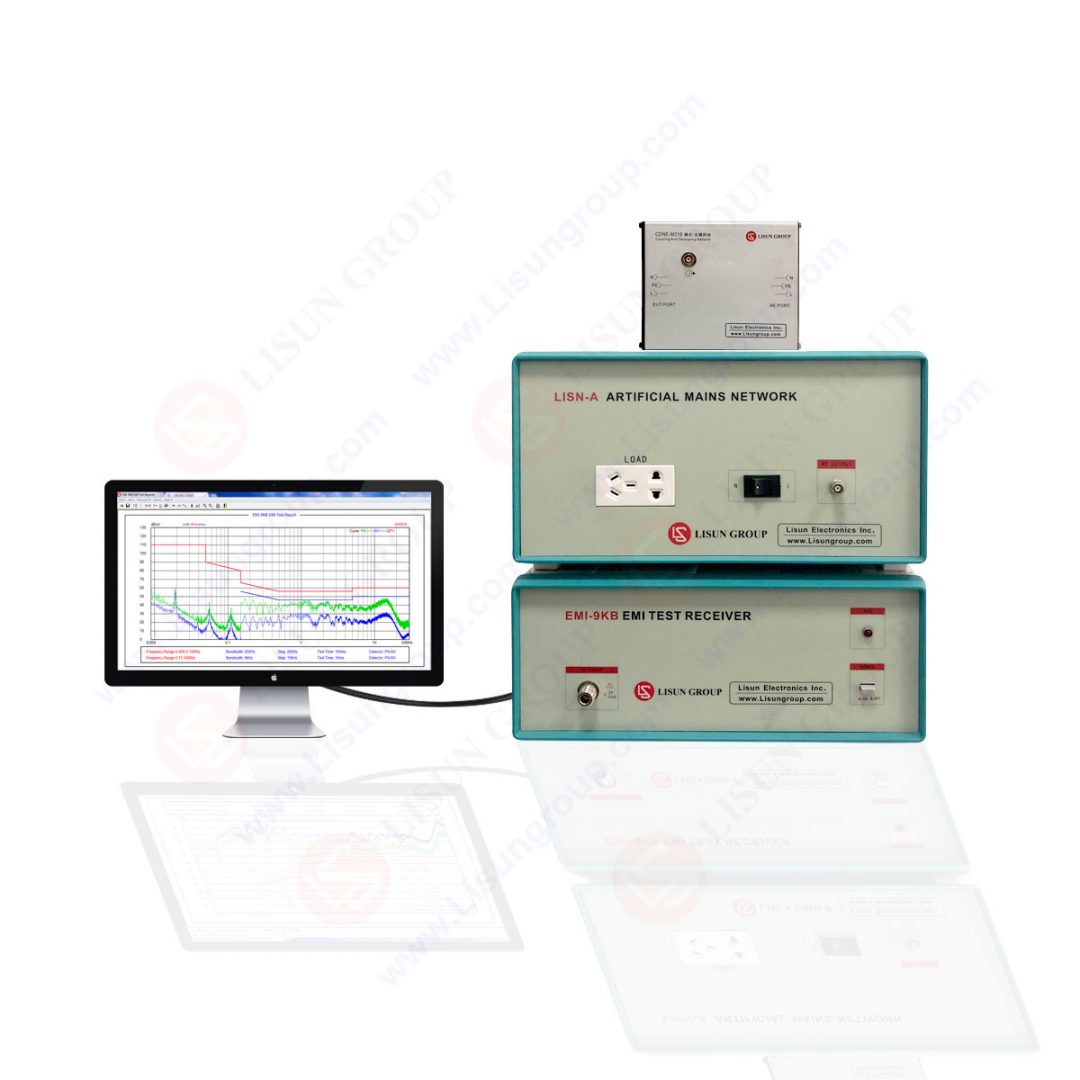

EMI-9KB_EMI Приемная система

2.2. Тест электростатического разряда:

Источник

Замена светодиодов LED подсветки матриц ТВ.

Дада, притупить надо.

Я уже забил на спектр, или все меняю, или фломастером подкрашиваю.

AlexKo, ему 3030 надо!!

Дада, притупить надо.

Я уже забил на спектр, или все меняю, или фломастером подкрашиваю.

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

Неисправности

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Ответ в тему Замена светодиодов LED подсветки матриц ТВ. как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Источник

Белые светодиоды NationStar

Основанная в 1969 году, компания NationStar является одним из основателей производства светодиодов в Китае. Уже более 30 лет, с 1981 года, NationStar по кооперации производит продукцию для компании Tottori Sanyo Electric Co..
Согласно обзору, опубликованному консалтинговой компанией «CCID Consulting Co»., Ltd», начиная с 2008, NationStar контролирует большую часть Китайского рынка среди всех компаний-производителей светодиодов и входит в 20-ку крупнейших мировых производителей.

Ассортимент продукции, производимой компанией NationStar очень широк. В частности, присутствует линия светодиодов белого свечения для освещения.
Их можно разделить на три группы: маломощные, среднемощные и высокой мощности:
— Малой мощности: Мощность ≤ 0.1Вт. Типичная мощность: 0.06Вт, 0.1Вт
— Средней мощности: Мощность от 0.1Вт до 1Вт. Типичная мощность: 0.2Вт, 0.3Вт, 0.5Вт
— Высокой мощности: Мощность ≥ 1Вт. Типичная мощность: 1Вт, 2Вт, 3Вт, 5Вт, 7Вт, 10Вт, 15Вт, 20Вт, 30Вт.

Светодиоды в корпусе TOP PLCC

Маломощные серии: 3528 (стандартные), T3528 (ультратонкие), 3014 (тонкие)

Серия 3528:Купить
стандартный корпус, структура рассеивания тепла посредством выводов, применяется для лент, линеек, модулей.

Серия T3528:Купить
0.1Вт ультратонкий корпус, стабильная производительность, широкое использование, структура рассеивания тепла посредством выводов, применяется для трубчатых ламп.

Серия 3014: Купить
0.1Вт малый и тонкий корпус, структура с вертикальным рассеиванием тепла, применяется для трубчатых ламп, встраиваемых и панельных светильников.

Среднемощные серии: 2121, TP/Р3528 (2835), 4014/D4014, T5050 (стандартные), 5630

Серии 2121:
0.2Вт малый и тонкий корпус, структура с вертикальным рассеиванием тепла, применяется для линеек, кабинетного света.

Серия Т5050: Купить
0.2Вт стандартный корпус, структура рассеивания тепла посредством выводов, применяется для лент и модулей.

Серия TP3528:
0.3Вт трех-кристальный (последовательно соединены 3 кристалла), высоковольтное питание (9V) и низкий ток, эффективное ценовое решение,
недорогой драйвер, отвод тепла и высокий коэффициент мощности, структура с вертикальным рассеиванием тепла, наилучшее решение для ламп и встраиваемых светильников.

Серия 4014/D4014:Купить
0.2Вт длинный и ультратонкий, улучшенное световое пятно, двухкристальный (последовательно соединены 2 кристалла),
D4014 – высоковольтный драйвер (6V) и низкий ток, вертикальное рассеивание тепла.
Применение: трубки, панельные светильники, подсветка.

Серия Р3528, 5630: Купить
0.5Вт структура с вертикальным рассеиванием тепла, высокие яркость и надежность.

Применение: лампы, встраиваемые панельные светильники, подсветка.

Мощные серии: PCT3528(1Вт), EMC3535(1-2Вт), DA3535(1-3Вт), 3535 (1-2Вт), 6070 (1-2Вт)

Серия PCT3528:
Двух-кристальный (параллельно соединены два диода.
Новый материал корпуса PCT, улучшенная теплопроводность.
Вертикальная структура, для лучшего отвода тепла.
Применения: лампы, точечные светильники и панели.

Серия EMC3535:
Новейший материал корпуса EMC, улучшенная теплопроводность, защита от пожелтения.
Вертикальная структура, для лучшего отвода тепла.
Применения: Лампы, точечные светильники, прожектора и светодиодная подсветка.

Серия 3535:Купить
Мощный корпус, керамическая подложка,
Высокая стабильность параметров.
Рассеивание тепла через всю керамическую подложку.
Применение: точечные светильники, прожектора, уличные и туннельные (парковочные) фонари и т.п.

Серия 6070:Купить
Мощный корпус, высокий световой поток.
Улучшенная структура охлаждения, тип: вертикальный медный цилиндр (вертикальное рассеивание тепла медным радиатором).
Применение: точечные светильники, прожектора, уличные и туннельные (парковочные) фонари и т.п.

Светодиоды на основе COB (кристалл на плате)

Серия Р1010: (10×10×1.2)мм.
COB интегрированный корпус, 3 последовательно и 3 параллельно включенных кристалла, медный радиатор.
Сбалансированное световое пятно, нет темных точек, высокая равномерность свечения.
Применение: Лампы, точечные и потолочные светильники

Серия Р1215:(12×15×1.2)мм. Купить
COB интегрированный корпус, 18/30/18-кристаллов.
Сбалансированное световое пятно, нет темных точек, высокая равномерность свечения.
Применение: Лампы, точечные и потолочные светильники, прожектора.

Серия Р1723: (17×23×1.2)мм.
42/42/54-кристалла.
Сбалансированное световое пятно, нет темных точек, высокая равномерность свечения.
Применение: точечные светильники, встраиваемые светильники, прожектора.

Серия Р1919: (19×19×1.2)мм.
72-кристалла. COB интегрированный корпус.
Сбалансированное световое пятно, нет темных точек, высокая равномерность свечения.
Применение: прожектора.

Серии на керамической подложке: C1208 (3Вт), C1215 (7Вт), C2024 (25Вт)

Серия С1208: (12×8×1.2)мм.
9 кристаллов,
Сбалансированное световое пятно, нет темных точек, высокая равномерность свечения.
Применение: лампы, точечные светильники.

Серия С1215: (12×15×1.2)мм.
18 кристаллов.
Сбалансированное световое пятно, нет темных точек, высокая равномерность свечения.
Применение: точечные светильники, встраиваемые светильники, прожектора.

Серия С2024: (20×24×1.2)мм.
72 кристалла.
Сбалансированное световое пятно, нет темных точек, высокая равномерность свечения.
Применение: прожектора.

Источник

Emc pct светодиоды чем отличие

Светодиодом (светоизлучающим диодом, СД, СИД) называют полупроводниковый прибор, который при пропускании через него электрического тока создает оптическое излучение. Простыми словами, это свет, который обычно лежит в узком диапазоне спектра. Он имеет определенный цвет, который определяет химический состав используемых полупроводников. Рассмотрим подробнее виды светодиодов, их характеристики и внешний вид.

КАКИЕ ВИДЫ СВЕТОДИОДОВ СУЩЕСТВУЮТ

По основной классификации выделяют следующие типы светодиодов:

УСТРОЙСТВО И ХАРАКТЕРИСТИКИ СВЕТОДИОДОВ

Сам светодиод представляет собой кристалл с простым устройством. В структуре элемента выделяют несколько составляющих:

В качестве полупроводника могут применяться разные неорганические материалы: арсенид галлия, селенид цинка, нитрид бора, карбид кремния и пр. Для каждого цвета используется определенный материал.

Для получения белого свечения необходимо сочетание 3 основных цветов (кристаллы должны гореть на полную мощность): красного, синего и зеленого, — или люминофор. Последним покрывают сам кристалл, в результате чего он дает белое свечение. Сочетанием трех цветов (красный — Red, зелёный — Green, синий — Blue) можно получить любой цвет — для этого меняют яркость свечения каждого кристалла в отдельности. По такому принципу работают RGB-светодиоды.

Основные характеристики светодиодов:

КАК ОПРЕДЕЛИТЬ ПОЛЯРНОСТЬ СВЕТОДИОДОВ

Полярность светодиода определяют по виду корпуса. Обычно катод и анод маркируются соответственно знаками «+» и «-».

Еще катод можно определить по специальному скосу на одном из углов корпуса.

У цилиндрических светодиодов внутри корпуса легко просматриваются электроды разной площади: катод (-) по размерам больше анода (+). Еще разница часто проявляется в длине выводов: анод (+) более длинный, чем катод (-).

В любом случае для определения полярности всегда можно воспользоваться мультиметром, переключив его в специальный режим «Тест диода». С его помощью также можно проверить светодиодную ленту на работоспособность.

Современный рынок осветительных приборов в значительной степени состоит из светодиодных светильников, являющихся устройствами нового поколения. Они активно применяются в качестве источников света как для городского и домашнего освещения, так и для подсветки матриц различных технических устройств. Светодиодные чипы крайне разнообразны по габаритам, функциональным и техническим характеристикам, энергоэффективности и области применения. Проведя их сравнение, можно с лёгкостью выбрать подходящий прибор в 2020 году.

Устройство и принцип работы светодиодов

Светодиодом называется прибор-полупроводник, способный преобразовывать электрический ток в видимое световое излучение. Часто применяемое обозначение светодиода ЛЕД является абберевиатурой light-emitting diode — светоизлучающий диод.

В отличие от ламп, излучение которых лежит в широком спектре, кристалл светодиода по внешнему полю излучает конкретный цвет. Диапазон освещения определяется химическими особенностями полупроводников, используемых в каждом случае.

Все модели светодиодов содержат следующие элементы:

Конструкция диода включает два полупроводника, легированных разными примесями. Один из них содержит свободные электроны, а второй — отверстия (дырки). Это обеспечивает p-n переход между полупроводниками, когда электроны переходят от донора к реципиенту, занимая свободные отверстия и выделяя фотоны. Данная реакция возможна при наличии источника постоянного тока. На практике применяются гетероструктуры — многослойные полупроводники, имеющие самый маленький вес.

Зная, какие бывают светодиоды по мощности и по внешнему виду, можно выбрать прибор для разных случаев. Они делятся на две большие группы:

Основные параметры светодиодов

Перед тем, как рассматривать особенности существующих конструкций, следует ознакомиться с основными характеристиками приборов:

Обратите внимание! Нейтральный свет диодов считается оптимальным для офисной работы, так как подсвечиваемые предметы имеют наибольшую чёткость.

Также выделяют цветные (синий, красный, жёлтый, зелёный) и RGB световые диоды.

3. Мощность светодиода (Вт, мА). Необходима для выбора подходящего источника питания. Диоды бывают:

Обратите внимание! Чтобы продлить срок службы блока питания, его необходимо выбирать с запасом в 15-20%, превышающим реальную мощность светодиода.

4. Угол свечения (градусы). Обычно составляет 120-140о, для индикаторных — 15-45о.

5. Ресурс, или деградация (часы). Определяет длительность эксплуатации. На ресурс влияют:

Обратите внимание! Чтобы лучшие светодиоды прослужили заявленное количество часов, температура в точке пайки должна быть не более 65оС.

Индикаторные светодиоды

Индикаторные светодиодные чипы наиболее распространены. Применяются для различной подсветки и индикации, от фонарей и светофоров до бытовой техники. Современные модификации обладают большой силой света, хотя это достаточно маломощные светодиоды.

Функцию отражателей, концентрирующих световой поток, выполняют стенки и опорная пластина. Приборы имеют прямоугольные торцы с диаметром 3-10 мм и выпуклые линзы. Для них требуется источник питания в 2,5-5 В (предел по току — 20-25 мА), а если используется интегрированный резистор — 12 В. Угол свечения бывает либо широким (110-140о), либо узким (15-45о). Светоотдача белых светодиодов находится на уровне 3-5 Лм.

Индикаторный диод обладает следующими преимуществами:

Среди индикаторных выделяют следующие типы светодиодов:

Наиболее технологичной и популярной является группа SMD светодиодов.

Сравнение SMD светодиодов

Применение SMD диодов повсеместно. Эти относительно маломощные светодиоды являются основой лампочек общего освещения, индикаторных панелей и систем аварийного освещения. Наибольшей популярностью пользуются светодиодные ленты на СМД диодах. Существуют и их вариации в виде модулей и линеек, где используются планарные светодиоды.

Определить тип и размер корпусов SMD диодов можно по маркировке, цифры которой обозначают ширину и длину. Новые модификации конструируются на группах, состоящих из четырёх равных по мощности светодиодов разных цветов — «G+R+W+B». Это увеличивает светоотдачу и расширяет световые оттенки, поэтому такой тип светодиодов самый яркий.

Классификация светодиодов по типоразмерам следующая:

Таблица включает усреднённые технические характеристики, которые показывают лучшие светодиоды с белым светом. Самые мощные лампы холодного и тёплого белого света обладают меньшим световым потоком и, имея равную яркость светодиодов, дают лучшее освещение, чем цветные.

Обратите внимание! Светоотдача тёплых тонов может быть на 10% меньше той, что отражают маркировка и характеристики, а холодных — на 10% больше, поэтому они самые энергоэффективные.

Реальные технические характеристики и качество светодиодов в значительной степени определяет марка светодиодов, причём колебания могут доходить до 15%. Качественные светодиоды выпускают крупные японские, европейские и китайские бренды. Бюджетные же устройства неизвестных китайских производителей, занесённые в каталог, обычно очень слабые, и вместо заявленных 0,5 Ватт могут выдавать 0,15 или даже 0,09.

Такие низкие показатели мощности объясняются тем, что внутри корпуса смонтирован кристалл меньшего размера. Это характерно для низкокачественной китайской продукции. Поэтому, самостоятельно проектируя источник питания, стоит стремиться к реальным показателям тока в нагрузке, равным около 95% от заявленного. При небольшой недогрузке можно увеличить рабочий ресурс даже для устройств, где используются не самые лучшие светодиоды.

Осветительные светодиоды

Выбирая, какие светодиоды самые яркие, стоит остановиться на осветительных. Это сверхмощные светодиоды с высокой интенсивностью излучения. Выпускаются исключительно в белом цвете, тёплом и холодном, корпус предназначен для поверхностного монтажа. Используются в лампах и светодиодных лентах, фарах, фонарях и прочем, где необходимы мощные сверхъяркие светодиоды.

Не существует естественных кристаллов, излучающих белый свет. Поэтому, чтобы создать светодиоды белого свечения, используются различные технологии, основанные на смешивании трёх основных цветов (RGB). Цветовая температура определяется способом их сочетания. Популярным методом является покрытие кристалла слоями люминофора, каждый из которых отвечает за один из трёх базовых цветов. Другой способ заключается в нанесении пары слоёв люминофора на голубой кристалл.

Можно выделить следующие преимущества осветительных диодов:

Среди осветительных выделяются следующие виды светодиодов:

Обратите внимание! Спектр свечения Filament намного приятнее для человеческого глаза, чем виды SMD и COB, и схож со светом ламп накаливания.

Типы светодиодов: особенности

Решая, какие светодиоды лучше для освещения, стоит учесть, что по величине светового потока сверхъяркий PCB Star лидирует, хоть и является разновидностью SMD диодов. Разница заключается в том, что он является точечным мощным источником света, а не совокупностью кристаллов, что упрощает фокусировку. По этой причине эти мощные сверхъяркие светодиоды удобно применять для фонаря.

Наиболее универсальными являются SMD светодиоды. Можно выделить следующие преимущества этого типа:

Данные светодиоды повышенной яркости имеют и недостатки:

Филаментные приборы являются более технологичными. Такая модель представляет собой стеклянную полоску, металлизированную с обеих сторон, за счёт чего подаётся питание. Сверху на полоску приклеено некоторое количество светодиодов, покрытое люминофором. Полоски, несущие мощные светодиоды, помещаются в стеклянную колбу, имеющую вид привычной лампочки с гелием. По сути филаментная лампочка является COB диодом, помещённым в газовую среду.

К преимуществам Filament диодов относится следующее:

Можно выделить и ряд недостатков:

Видео по теме (на примере сравнения лент SMD диодов 3528, 5050, 5630, 5730):

Если у вас остались вопросы после прочтения статьи «Сравнение светодиодов: виды, типы, классификация, характеристики и назначение», задайте их в комментарии, мы обязательно постараемся дополнить материал ответами на них.
