Программатор УниПрог убивает EN29LV160BB

Заметил одну закономерность (трейтий раз в моей практике) при стирании м/с EN29LV160BB, через определенное время программатор выдает перегрузку по питанию програмирования и после этого м/с читается как чистая и ID ее определяется как FFFF. Все сектора закрываются защитой. Любые манипуляции с микросхемой проходят с выдачей программатором иконки : «Неудача». Сначала были подозрения про защиту производителя, но думаю что это бред. Вот фото отчет.

Petro, УниПрог не знаю, нет у меня, а вот программатор ТРИТОН, имеет фишку с регулировкой напряжений. Так вот если поднимать питания медленно, то c 3.5-3.7v всё ОК, стирает, пишет и т.д.. На таких флешах я пишу Х? и в сторону.
Флеши то снятые у тебя с чего-то, и не зря, или муха не сидела?

P.S. Флеши сняты с аппаратов с 10шт после тренинга на тритоне нормальных оставалось у меня только 3-4 шт. вот так.

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

Неисправности

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Ответ в тему Программатор УниПрог убивает EN29LV160BB как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Источник

En29lv160bb 70tip чем прошить

Цитата

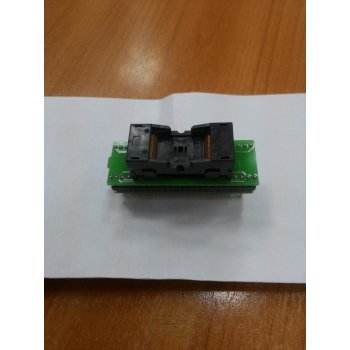

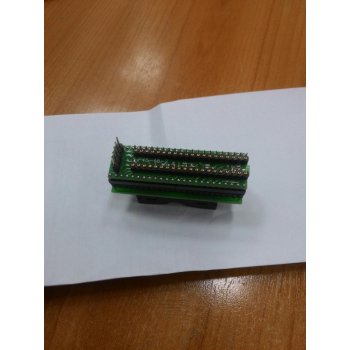

адаптер TSOP48 8\16 bit V 2.0 ADP-003

На адаптере, джампер 3\ 5 в. в каком положении?

Джампер 5 и 3 ставил без разницы.

H/W Re: GQ-4X Re-2.00(SW Re. 6.21)
USB драйвер Re.2.0
Software Re. 6.21

Стирает, после стирания нажимаем бланк тест.
Софт снова ругается на неверный айди. продолжить.
начинает проверять микросхему на стирание.
Тест этот проходит без ошибки?

меню лок- чтение.
Все унлок?
Не залочены?

Если не залочены и проверены на работоспособность и не работают- Обратитесь к продавцу программатора.

меню лок- чтение.
Все унлок?
Не залочены?

ВОПРОС ПОЧЕМУ ПРИ ВЫБОРЕ EN29**** ни чего этого не работает?

Такой микросхемы нет в природе.

Все работает. Просто у вас не было контакта в колодке тсоп. + читаем ниже

Name=»EN29LV160BB»,ID=»1C49″,Class=»29LV160B»,Category=»FLASH»,MFG=»Eon Silicon»,Adapter=»ADP-003 TSOP48 8 BIT Mode»,VCC=»3.6V»,Message=»Set the adapter to 5V jumper position, 29FXXX.»;

Name=»MX29LV160BB»,ID=»C249″,Class=»29LV160B»,Category=»FLASH»,MFG=»Macronix»,Adapter=»ADP-003 TSOP48 8 BIT Mode»,VCC=»3.6V»,TempUnprotect=»Yes»,Message=»Set the adapter to 5V jumper position.»;

Так я вам об этом писал выше. Ваши ис залочены.
