Маркировка свечей зажигания
Маркировка свечей зажигания отечественных и зарубежных производителей сообщает автовладельцу информацию о размере резьбы, длине резьбовой части, ее калильном числе, о наличии или отсутствии резистора и материале из которого сделан сердечник. Иногда обозначение свечей зажигания характеризует и другие сведения, например, информацию об изготовителе или месте (заводе/стране) изготовителя. И чтобы правильно подобрать свечу для двигателя своего автомобиля необходимо знать как расшифровать все буквенное и числовое обозначение на ней, ведь у разных фирм маркировка отличается.
Несмотря на то, что в маркировке цифры и буквы на свечах зажигания от разных торговых марок будет обозначаться по-разному, большинство из них являются взаимозаменяемыми. В конце материала будет приведена таблица с соответствующей информацией. Но сначала рассмотрим как расшифровывается маркировка свечей зажигания самых популярных производителей.
Маркировка свечей зажигания для РФ
В общем виде обозначение свечи по российскому стандарту будет выглядеть схематично таким образом: размер и шаг резьбы / форма опорной поверхности (седла) / размер ключа для монтажа / калильное число / длина резьбовой части корпуса / наличие выступления изолятора / наличие резистора / материал центрального электрода / информация о модификации. Далее приведены сведения по каждому перечисленному пункту.
Маркировка свечей зажигания NGK
Как и другие производители свечей, компания NGK маркирует свои свечи набором букв и цифр. Однако особенностью маркировок свечей зажигания NGK является тот факт, что компания использует два стандарта. В одном из них используется семь параметров, а во втором — шесть. Начнем описание с первого.
В общем виде символы будут сообщать о следующей информации: диаметр резьбы / особенности конструкции / наличие резистора / калильное число / длина резьбы / конструкция свечей / размер межэлектродного зазора.
Размеры диаметры резьбы и шестигранника
Соответствующие размеры зашифрованы в виде одного из девяти буквенных обозначений. Далее они приведены в виде: диаметр резьбы свечи / размер шестигранника. Итак:
Особенности конструкции свечи зажигания
Здесь имеется три типа буквенных обозначений:
Наличие резистора
Возможно три варианта конструкции:
Калильное число
Значение калильного числа компания NGK определяет целыми числами от 2 до 10. При этом свечи, обозначенные числом 2, — это самые горячие свечи (плохо отдают теплоту, имеют горячие электроды). И наоборот, число 10 — это признак холодных свеч (хорошо отдают тепло, их электроды и изоляторы нагреваются слабее).
Длина резьбы
Для обозначения длины резьбы на свече зажигания используются следующие буквенные обозначения:
Конструктивные особенности свечей NGK
В этом параметре собрано много разных конструктивных особенностей как самой свечи, так и ее электродов.
Межэлектродный зазор и особенности
Значение межэлектродного зазора обозначается цифрами, а особенности буквами. Если цифры нет, значит, зазор стандартный для легковушки — около 0,8…0,9 мм. В противном случае он составляет:
Иногда имеются следующие дополнительные обозначения:
Далее предоставлена информация о стандарте маркировки свечей зажигания ngk по обозначению с помощью шестирядных символов в маркировке. В общем виде она выглядит следующим образом: тип свечи / сведения о диаметре и длине резьбы, типе уплотнения, размере ключа / наличие резистора / калильное число / конструктивные особенности / размер зазора и особенности электродов.
Тип свечи зажигания
Существует пять типовых буквенных обозначений и одно дополнительное, о котором речь пойдет ниже. Итак:
Дополнительное буквенное обозначение, которое иногда можно встретить в комбинации маркировки — это буква L. Такие свечи имеют удлиненную резьбовую часть. Например, обозначение свечи FR5AP-11 дает автовладельцу информацию о том, что длина резьбы у нее составляет 19 миллиметров, а у LFR5AP-11 — уже 26,5 миллиметров. Таким образом, буква L хоть и не относится к типу свечи, но имеет приоритет.
Информация о диаметре, длине резьбы, типе уплотнения, размере шестигранника
Имеется аж 15 различных буквенных обозначений. Далее приведена информация в виде: диаметр резьбы [мм] / длина резьбы [мм] / тип уплотнения / размер шестигранника для установки [мм].
Наличие резистора
Если на третьем по счету месте в маркировке имеется буква R, то это означает что в свече имеется резистор для подавления радиопомех. Если указанной буквы нет — значит, и резистора тоже нет.
Калильное число
Тут описание калильного числа полностью совпадает с первым стандартом. Число 2 — горячие свечи, число 10 — холодные свечи. И промежуточные значения.
Информация о конструктивных особенностях
Сведения подаются в виде следующих буквенных обозначений:
Межэлектродный зазор и особенности электродов
Межэлектродный зазор обозначается восемью числовыми обозначениями:
Также здесь может быть приведена следующая буквенная зашифрованная информация:
Маркировка свечей зажигания Denso
Свечи зажигания «Дэнсо» являются одними из самых лучших и популярных на рынке. Именно поэтому они входят в рейтинг самых лучших свечей. Далее приведена информация об основных моментах в маркировке свечей Denso. Маркировка состоит из шести буквенных и цифровых символов, каждый из которых несет в себе определенную информацию. Расшифровка описана по порядку слева направо.
В общем виде она выглядит таким образом: материал центрального электрода / диаметр и длина резьбы, размер ключа / калильное число / наличие резистора / тип и особенности свечи / искровой зазор.
Материал изготовления центрального электрода
Информация имеет буквенный тип. В частности:
Диаметр, длина резьбовой части и размер шестигранника
Далее идет буквенная информация, обозначающая одновременно диаметр резьбы / длину резьбы / размер шестигранника, в миллиметрах. Могут быть следующие варианты:
Калильное число
Этот показатель у компании Denso преподносится в цифровом виде. Оно может быть: 16, 20, 22, 24, 27, 29, 31, 32, 34, 35. Соответственно, чем ниже число — тем горячее свечки. И наоборот, чем число выше — тем свечи холоднее.
Здесь же стоит отметить, что иногда после калильного числа в обозначении ставится буква P. Это означает, что платиной покрыт не только центральный, но и заземляющий электрод.
Наличие резистора
Если в рядном указании символов имеет буква R — значит, резистор конструкцией свечи предусмотрен. Если указанной буквы нет — резистор не предусмотрен. Однако по статистике на большинстве свечей зажигания Denso резисторы устанавливаются.
Тип свечи и ее особенности
Также зачастую (но не всегда) в маркировке указывается дополнительная информация о ее типе. Так, это может быть:
Размер искрового зазора
Обозначается цифрами. В частности:
Маркировка свечей зажигания Bosch
Компания «Бош» выпускает огромное количество разнообразных свечей зажигания, поэтому и маркировка у них сложная. Однако в большинстве случаев в продаже встречаются свечи, маркировка которых состоит из восьми символов (как обычно бывает и меньше, в частности семь для одноэлектродных свечей).
Схематически маркировки выглядит так: форма опоры (седла), диаметр, шаг резьбы / модификация и свойства свечи / калильное число / длина резьбы и наличие выступления электрода / количество заземляющих электродов / материал центрального электрода / особенности свечи и электродов.
Форма опорной поверхности и размер резьбы
Существует пять вариантов буквенных обозначений:
Модификация и дополнительные свойства
Имеет пять буквенных обозначений, среди которых:
Калильное число
Компания Bosch производит свечи с 16 различными значениями калильного числа — 13, 12,11, 10, 9, 8, 7, 6, 5, 4, 3, 2, 09, 08, 07, 06. Число 13 соответствует самой «горячей» свече. И соответственно, их теплота уходит на убыль, а число 06 соответствует самой «холодной» свечке.
Длина резьбы/наличие выступления электрода
В данной категории имеется шесть возможных вариантов:
Количество электродов массы
Данное обозначение есть только в случае, если количество электродов от двух до четырех. Если свеча обычная одноэлектродная, то никакого обозначения не будет.
Материал среднего (центрального) электрода
Возможны пять вариантов буквенных обозначений, среди которых:
Особенности свечи и электродов
Информация кодируется в цифровом виде:
Маркировка свечей зажигания Brisk
Свечи от компании «Бриск» пользуются большой популярностью у автолюбителей благодаря хорошему соотношению цены и качества. Остановимся поподробней на особенностях расшифровки маркировки свечей зажигания Brisk. Для обозначения в ряду присутствует восемь цифровых и буквенных символов.
Они расположены слева направо в следующей последовательности: размер корпуса / форма выпуска свечи / тип соединения высокого напряжения / наличие резистора / калильное число / конструкционные особенности разрядника / материал главного электрода / зазор между электродами.
Размеры корпуса свечи
Расшифровывается в одной-двух букв. Далее приведены значения в виде: диаметр резьбы / шаг резьбы / длина резьбы / диаметр гайки (шестигранника) / тип уплотнения (седла).
Форма выпуска
Могут быть три варианта буквенных обозначений:
Соединение высокого напряжения
Наличие резистора
Эта информация зашифрована в следующем виде:
Калильное число
На свечах марки «Бриск» оно может быть следующим: 19, 18, 17, 16, 15, 14, 12, 11, 10, 09, 08. Число 19 соответствует самым горячим свечам зажигания. Соответственно, число 08 соответствует самым холодным.
Конструкция разрядника
Информация зашифрована в буквенном виде следующим образом:
Материал центрального электрода
Могут быть шесть вариантов буквенного обозначения. В частности:
Межэлектродное расстояние
Обозначение может быть как в числах, так и в буквенном виде:
Маркировка свечей зажигания Champion
Свечи зажигания «Чемпион» имеют типовую маркировку, состоящую из пяти символов. Обозначение в данном случае не совсем очевидна простому человеку, поэтому при подборе обязательно нужно руководствоваться справочной, приведенной ниже, информацией. Перечисляются символы традиционно, слева направо.
В общем виде они представлены так: особенности свечи / размеры диаметра и длины резьбы / калильное число / особенности конструкции электродов / зазор между электродами.
Особенности свечи
Варианты символов номер один:
Размер резьбы
Диаметр и длина резьбы на свечах «Чемпион» зашифрована в буквенные символы, и при этом разделяется на свечи с плоским и коническим седлом. Для удобства приведенная информация сведена в таблицу.
| Индекс | Диаметр резьбы, мм | Длина резьбы, мм |
|---|---|---|
| Плоское седло | ||
| A | 12 | 19 |
| C | 14 | 19,0 |
| D | 18 | 12,7 |
| G | 10 | 19,0 |
| H | 14 | 11,1 |
| J | 14 | 9,5 |
| K | 18 | 11,1 |
| L | 14 | 12,7 |
| N | 14 | 19,0 |
| P | 14 | 12,5 |
| R | 12 | 19,0 |
| Y | 10 | 6,3 … 7,9 |
| Z | 10 | 12,5 |
| Коническое седло | ||
| F | 18 | 11,7 |
| S, он же BN | 14 | 18,0 |
| V, он же BL | 14 | 11,7 |
Калильное число
Под торговой маркой Champion выпускаются свечи зажигания для самой различной техники. Однако свечи широкого распространения имеют калильное число в диапазоне от 1 до 25. Единица — это самая холодная свеча, и соответственно, 25 — это самая горячая свеча. Для гоночных автомобилей выпускаются свечи с калильным числом в диапазоне от 51 до 75. Градация холодных и горячих у них та же.
Особенности электродов
Особенности конструкции электродов у свечей «Чемпион» зашифровано в виде буквенных символов. Расшифровываются они следующим образом:
Искровой промежуток
Зазор между электродами в маркировке свечей зажигания Champion указывают числом. В частности:
Маркировка свечей зажигания Beru
Под торговой маркой «Беру» выпускаются как премиальные, так и бюджетные свечи зажигания. Однако в большинстве случаев информацию о них производитель предоставляет в стандартизированном виде — буквенно-числовом коде. Он состоит из семи символов. Они перечислены справа налево и рассказывают автовладельцу следующую информацию: диаметр и шаг резьбы свечи / конструкционные особенности свечки / калильное число / длина резьбы / конструкция электродов / материал главного электрода / особенности исполнения корпуса свечи.
Диаметр и шаг резьбы
Эту информацию производитель предоставляет в цифровом виде.
Особенности конструкции
Какую имеет свеча зажигания Беру конструкцию производитель указывает в виде буквенных кодов:
Калильное число
У производителя свечей Beru калильное число его изделий может быть следующим: 13, 12,11, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1, 09, 08, 07. Число 13 соответствует горячей свече, а 07 — холодной.
Длина резьбы
О длине резьбы производитель указывает в буквенном виде:
Исполнение конструкции электродов
Материал, из которого выполнен центральный электрод
Информация об особом исполнении свечи зажигания
Также производитель дает следующую информацию:
Таблица взаимозаменяемости свечей зажигания
Как указывалось выше, все свечи, выпущенные отечественными производителями, унифицированы с импортными. Далее приведена таблица, в которую сведена информация о том, какими изделиями можно заменить популярные отечественные свечи зажигания для разных автомобилей.
| Россия/СССР | BERU | BOSCH | BRISK | CHAMPION | MAGNETI MARELLI | NGK | NIPPON DENSO |
|---|---|---|---|---|---|---|---|
| А11, А11-1, А11-3 | 14-9A | W9A | N19 | L86 | FL4N | B4H | W14F |
| А11Р | 14R-9A | WR9A | NR19 | RL86 | FL4NR | BR4H | W14FR |
| А14В, А14В-2 | 14-8B | W8B | N17Y | L92Y | FL5NR | BP5H | W16FP |
| А14ВМ | 14-8BU | W8BC | N17YC | L92YC | F5NC | BP5HS | W16FP-U |
| А14ВР | 14R-7B | WR8B | NR17Y | — | FL5NPR | BPR5H | W14FPR |
| А14Д | 14-8C | W8C | L17 | N5 | FL5L | B5EB | W17E |
| А14ДВ | 14-8D | W8D | L17Y | N11Y | FL5LP | BP5E | W16EX |
| А14ДВР | 14R-8D | WR8D | LR17Y | NR11Y | FL5LPR | BPR5E | W16EXR |
| А14ДВРМ | 14R-8DU | WR8DC | LR17YC | RN11YC | F5LCR | BPR5ES | W16EXR-U |
| А17В | 14-7B | W7B | N15Y | L87Y | FL6NP | BP6H | W20FP |
| А17Д | 14-7C | W7C | L15 | N4 | FL6L | B6EM | W20EA |
| А17ДВ, А17ДВ-1, А17ДВ-10 | 14-7D | W7D | L15Y | N9Y | FL7LP | BP6E | W20EP |
| А17ДВМ | 14-7DU | W7DC | L15YC | N9YC | F7LC | BP6ES | W20EP-U |
| А17ДВР | 14R-7D | WR7D | LR15Y | RN9Y | FL7LPR | BPR6E | W20EXR |
| А17ДВРМ | 14R-7DU | WR7DC | LR15YC | RN9YC | F7LPR | BPR6ES | W20EPR-U |
| АУ17ДВРМ | 14FR-7DU | FR7DCU | DR15YC | RC9YC | 7LPR | BCPR6ES | Q20PR-U |
| А20Д, А20Д-1 | 14-6C | W6C | L14 | N3 | FL7L | B7E | W22ES |
| А23-2 | 14-5A | W5A | N12 | L82 | FL8N | B8H | W24FS |
| А23В | 14-5B | W5B | N12Y | L82Y | FL8NP | BP8H | W24FP |
| А23ДМ | 14-5CU | W5CC | L82C | N3C | CW8L | B8ES | W24ES-U |
| А23ДВМ | 14-5DU | W5DC | L12YC | N6YC | F8LC | BP8ES | W24EP-U |
Заключение
Расшифровка маркировки свечей зажигания — дело несложное, однако трудоемкое. Приведенный выше материал позволит вам без труда определиться с техническими параметрами изделий большинства популярных производителей. Однако в мире существует еще множество других торговых марок. Чтобы расшифровать их, достаточно обратиться к официальному представителю либо поинтересоваться соответствующей информацией на официальном сайте производителя. Если же у торговой марки нет ни официального представителя ни официального сайта и вообще информации о нем мало — от покупки таких свечей лучше воздержаться вообще.
Свеча зажигания IGP CHAMPION F7RTC
| Тактность двигателя: | 4T |
| Размер шестигранника (мм): | 21 |
| Длина резьбы (мм): | 19 |
| Резистор (R): | да |
| Уплотнение: | шайба |
| Резьба: | М14х1.25 |
| Тип: | F7TC/F7RTC/BPR7ES/RN6YC/WR5DC/F7RTS/RN9YC/WR7DC |
Свеча зажигания IGP CHAMPION F7RTC используется в четырехтактных двигателях культиваторов, мотопомп, бензогенераторов GP51/GTP81/GG2500/GG3800/GG8000/GG8000E. Предназначена для создания искры в камере сгорания двигателя. Для нормальной работы необходимо следить за чистотой контактов свечи.
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.
Указанная информация не является публичной офертой
Свеча зажигания PATRIOT F7RTC
| Тактность двигателя: | 4T |
| Размер шестигранника (мм): | 21 |
| Длина резьбы (мм): | 19 |
| Резистор (R): | да |
| Тип: | F7TC/F7RTC/BPR7ES/RN6YC/WR5DC/F7RTS/RN9YC/WR7DC |
Свеча PATRIOT F7RTC используется в двигателях всех четырехтактных генераторов, снегоуборщиков, культиваторов, всех верхнеклапанных двигателей (Honda, B&S тип: OHV OHC). Предназначена для создания искры в камере сгорания двигателя. Для нормальной работы необходимо следить за чистотой контактов свечи.
Характеристики:
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.
Указанная информация не является публичной офертой

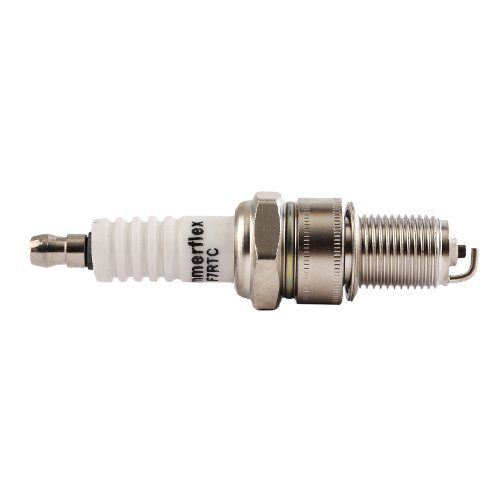

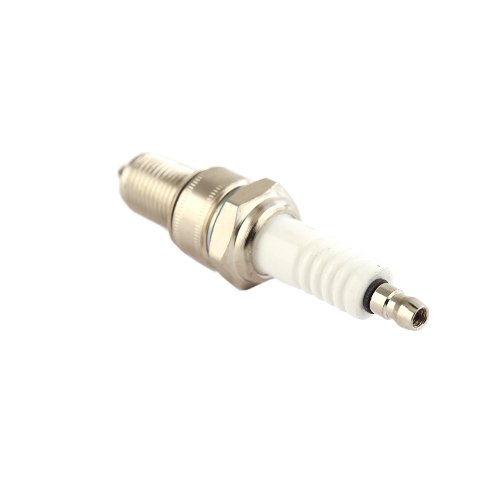

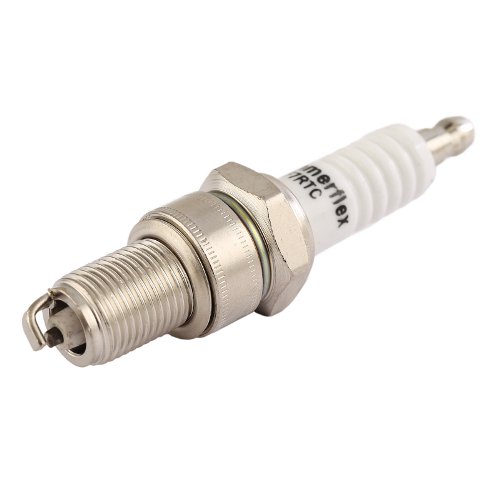

Свеча зажигания HAMMER F7RTC
Вы юридическое лицо?
Регистрируйтесь на сайте и получайте специальные цены уже с первой покупки!
Товар временно отсутствует в продаже
Данный товар доставляется по предоплате
| Тактность двигателя | 4Т |
| Внешний диаметр гайки | 21 мм |
| Длина резьбы | 19 мм |
| Резьба | M14x1.25 |
| Вес брутто | 0.06 кг |

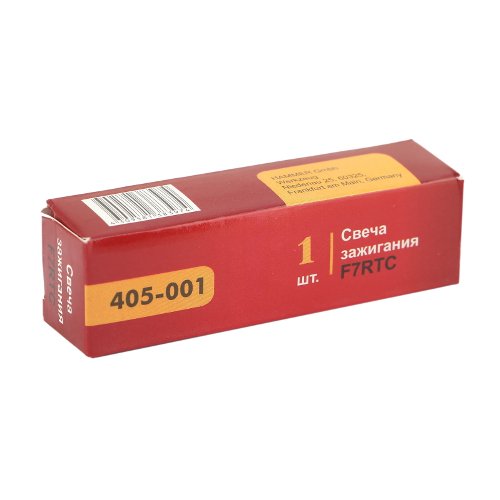

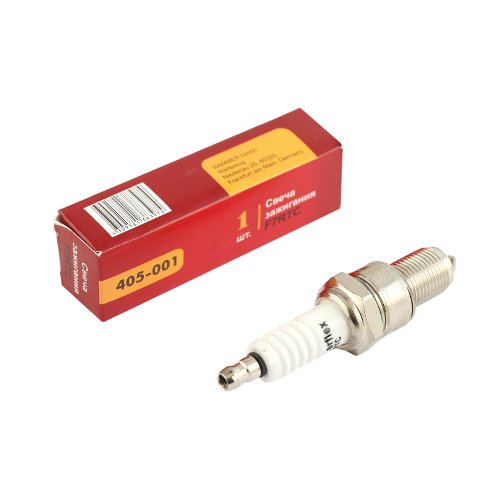

405-001 Свеча зажигания F7RTC
Свеча зажигания F7RTC для двигателя внутреннего сгорания:
Количество электродов массы 1
Зазор между электродами 0,7 мм
Калильное число 8
Свечной ключ 21 мм
Внешняя резьба M14 х 1.25
Длина резьбы 19 мм
Отзывы и вопросы (3)
Бесплатно по России
Возникли проблемы с подключением к серверу.
Проверьте соединение с интернетом и повторите запрос или обновите страницу
Работаем по всей России
Работаем по всему Казахстану
Работаем по всей Беларуси
Найдите свой город:
При смене города произошла ошибка.
Магазины «220 Вольт» находятся в 150 городах по всей России.
F7tc и f7rtc в чем разница
Быков К.П., Шлёнчик Т.А.
Проверка состояния и замена свечи зажигания
Зазор между электродами свечи должен составлять 0,6-0,7 мм.
Рекомендации по выбору свечей приведены ниже.
Рис. 25. Свеча зажигания A7RTC SX
Таблица 6. Характеристика свечи зажигания A7RTC SX.
Размер под ключ, мм
Регламентная замена свечей зажигания производится через каждые 8 тыс. км пробега. Однако, исходя из опыта эксплуатации, свечи выхаживают не более 4-6 тыс. км.
Рис. 26. Замена свечи зажигания
Для замены свечей зажигания необходимо:
• снять наконечник провода свечи (рис. 26.1);
• удалить грязь вокруг свечи;
• свечным ключом вывернуть свечу (рис. 26.2);
• рукой ввернуть новую свечу (рис. 26.3);
• окончательно затянуть свечу ключом моментом 31-39 Нм.
Внимание! Чрезмерная затяжка свечей зажигания может привести к повреждению резьбы в свечном отверстии головки блока цилиндра!
Как правильно выбрать свечу зажигания?
К выбору свечей зажигания для двигателя своего мопеда нужно относиться самым серьезным образом. Свеча венчает работу всей системы зажигания, в значительной мере определяет легкость запуска и устойчивость работы двигателя на всех режимах, расход топлива и долговечность самого двигателя. Правильнее всего устанавливать «родные» свечи. Но что делать, если это невозможно?
К сожалению, на обозначение свечей нет общепринятых стандартов, что усложняет их выбор на основе взаимозаменяемости.
Сделать правильный выбор свечи можно, если основывается на следующих параметрах:
1. По конструкции и размерам резьбовой части.
2. По калильному числу.
3. По конструкции уплотняющей части.
4. По размеру под ключ.
Основным эксплуатационным параметром свечи зажигания является калильное число, информация о величине которого дается всеми фирмами-изготовителями в обозначении.
Калильное зажигание, это неуправляемый процесс поджога горючей смеси от раскаленных рабочих частей свечи. При температуре свечи 500°С и выше нагар, представляющий собой углеродистые вещества, образовавшиеся в результате сгорания масла и топлива в камере сгорания двигателя, сгорает. Происходит самоочищение свечи. Нагар в основном состоит из кокса, золы и масла. Вследствие плохой теплопроводности свечи с нагаром перегреваются, что в свою очередь вызывает перебои в работе системы зажигания.
Когда температура свечи менее 500°С, происходит усиленное нагарообразование на тепловом конусе изолятора и свеча начинает работать с перебоями, так как через нагар происходит утечка тока высокого напряжения. Чтобы обеспечить бесперебойную работу свечи, нижняя часть теплового конуса изолятора должна иметь температуру в пределах 500-600°С.
При слишком высокой температуре изолятора и центрального электрода (более 800°С) возникает калильное зажигание, когда рабочая смесь воспламеняется от соприкосновения с раскаленным конусом изолятора и центрального электрода до появления искры между электродами свечи. В результате происходит слишком раннее воспламенение рабочей смеси.
Если калильное число свечи меньше необходимого для данного двигателя, то могут возникнуть перебои в работе двигателя и его пуск будет затруднен.
Как по состоянию свечи определить исправность двигателя?
Свеча, это хороший индикатор работы двигателя. По состоянию ее электрода можно определить качество го-рючей смеси, установку угла опережения зажигания, правильность выбора марки свечи.
С помощью таблицы 7, приведенной ниже, можно определить правильность выбора свечи, качество топлива и т.д., найти неисправность.
Таблица 7. Определение неисправностей по состоянию электрода свечи.
Состояние электрода свечи
Способы устранения неисправности
Двигатель работает нормально. Правильно подобранная по характеристикам, хорошо работающая свеча. Нормально настроенный карбюратор и зажигание. Качественное масло и топливо.
Расход топлива и масла в норме.
По мере надобности чистить свечу и контролировать зазор.
Состояние электрода свечи
Способы устранения неисправности
Бархатистый нагар черного цвета.
Переобогащенная смесь. Неправильная регулировка карбюратора.
Повышенный расход топлива. Падение мощности двигателя. Неустойчивая работа на холостых оборотах. Возможны трудности с пуском горячего двигателя.
Бархатистый нагар черного цвета.
Низкая компрессия из-за износа цилиндро-поршневой группы, негерметичность клапанов.
Повышенный расход топлива. Падение мощности двигателя. Неустойчивая работа на холостых оборотах. Трудности с пуском холодного и горячего двигателя.
Загрязнен воздушный фильтр.
Заменить или промыть воздушный фильтр.
Неправильная установка зазора, неисправность свечи.
Повышенный расход топлива. Падение мощности двигателя. Неустойчивая работа на холостых оборотах, трудности с пуском.
Отрегулировать зазор или сменить свечу на новую.
Калильное число свечи больше необходимого для данного двигателя.
Повышенный расход топлива. Падение мощности двигателя. Неустойчивая работа на холостых оборотах, трудности с пуском.
Заменить свечу на новую с правильным калильным числом.
Черный масляный нагар.
Попадание масла в камеру сгорания
Повышенный расход масла, неустойчивая работа двигателя на холостом ходу, затруднен пуск. Забрызгивание свечи до полной остановки двигателя.
Заменить маелосъемные кол пачки клапанов или кольца пор шней.
Толстый слой рыхлых отложений.
Низкое качество бензина или масла.
Перебои в работе двигателя, затруднен пуск.
Сменить используемое масло или топливо.
Отложения красного цвета.
Превышение допустимых норм концентрации мегаштосодержа-щих присадок в бензине.
Возможны перебои в работе двигателя, затруднен пуск.
Сменить используемое топли во.
Состояние электрода свечи
Способы устранения неисправности
Оплавление центрального электрода.
Калильное число свечи меньше необходимого для данного двигателя.
Перебои в работе двигателя, затруднен пуск.
Заменить свечу на новую с правильным калильным числом.
