Formoza F550-ADES — системная плата на базе чипсета NVIDIA nForce 550 (Socket AM2)

Компания Formoza, несомненно, более известна как производитель компьютеров, нежели системных плат. Тем не менее, это подразделение существует давно и постепенно развивается в направлении все более оперативного следования тенденциям рынка (выпуск, рассматриваемой в текущем обзоре платы состоялся через полгода после анонса чипсета, но уже следующую модель, которой должна стать плата на интегрированном чипсете AMD 690G, планируется выпустить вдвое быстрее). А сами платы используются не только в качестве основы для нескольких моделей компьютеров под одноименной маркой, но и в небольших количествах поступают в розницу, причем в регионах их встретить даже проще, чем в Москве.

Продукция этой компании интересна и тем, что платы действительно разрабатываются и выпускаются российским предприятием, и на сегодня это единственное полноценное производство системных плат в России. Помимо «национальной гордости» в пользу продукции Formoza, по заявлению представителей компании, должно говорить и то обстоятельство, что платы разрабатываются с учетом особенностей местного рынка и запросов потребителей. И если по умолчанию к таким заявлениям принято относится скептически, то в случае с Formoza F550-ADES, надо признать, что это очень похоже на правду!

Ведь давно не секрет, что среди российских пользователей весьма в чести недорогие платы на дискретных чипсетах с достаточным количеством портов расширения (особенно PCI) и необходимым набором настроек в BIOS для успешного разгона процессора, в том числе, и с поднятием напряжения питания. Но не будем спешить с выводами и посмотрим насколько удачно получилось реализовать такую идею.

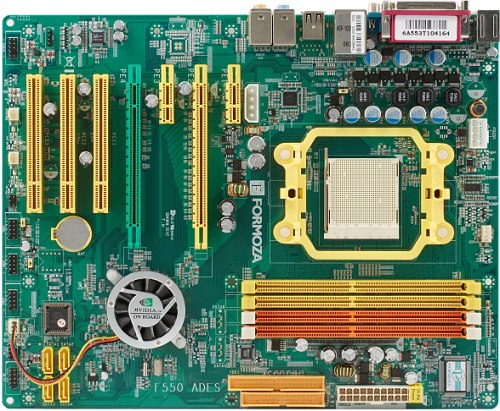

Компоновку платы, безо всяких поблажек «для своих», можно назвать исключительно удачной, все разъемы и перемычки располагаются вдоль краев платы, доступ к основным разъемам удобный и после установки в корпус. На плате приведено краткое описание функциональности перемычек. Зелено-желто-оранжевая расцветка выглядит нарядно и «фирменно» (внимание привлекает панелька под батарейку, которую также не поленились сделать из цветной пластмассы). Не в пример многим дорогим платам на старших чипсетах, несмотря на установку двух графических портов, на плате нашлось место для 3 PCI-слотов. Из привычного набора интерфейсов отсутствует лишь FireWire, впрочем, 10 портов USB — 4 на задней панели и 6 на дополнительных планках (вернее, планке, обещанной в расширенной комплектации, если верить инструкции, но в комплекте поставки нашей платы такая принадлежность отсутствовала) послужат неплохой компенсацией. Если, конечно, вы уже не приобрели какую-нибудь видеокамеру с FireWire-интерфейсом (пожалуй, единственная разновидность периферии для которой USB менее популярен).

Активное охлаждение чипсета обеспечивается высокооборотным вентилятором, развивающим до 5000 об/мин (причем частота вращения не отображается в окне мониторинга BIOS, а сам вентилятор постоянно работает на максимальной частоте). Неказистый кулер, как нетрудно догадаться, является референсной моделью NVIDIA и, очевидно, прилагается к чипсету по символической цене, но на платах встречается исключительно редко, а, возможно, перед нами и вовсе уникальный случай, учитывая небольшой выбор плат на чипсете nForce 550 в целом. Но Formoza, в отличие от своих тайваньских коллег, решила не изобретать собственную конструкцию, а воспользоваться готовым вариантом. И, надо отметить, поступила достаточно адекватно — шум от такого кулера не выделяется на общем фоне, при условии комплектации платы процессором с коробочным вентилятором и установки в стандартный корпус без особых ухищрений в плане снижения шума от вентилятора в блоке питания и т.п. Зато разгонный потенциал платы оказался весьма хорош для своего класса, а нагрев чипсета — стабильно невысокий, и даже в компактном дешевом корпусе беспокоиться насчет стабильности не придется.

Порадовал и стабилизатор напряжения питания процессора с преобладанием полимерных конденсаторов, сравнительно редко встречающихся на платах среднего и низшего классов, — четырехканальный импульсный, применены по 2 полевых транзистора на канал, 6 конденсаторов емкостью 1500 мкФ и 3 — по 330 мкФ. Позабавили маркировки конденсаторов, плата может являться руководством по продукции производителей «второго эшелона», встречаем здесь компоненты и Sam Young, и SACON, и Capsun, и Evercon. Судя по всему, Formoza пошла своим путем, для более крупных производителей системных плат нерентабельным, — приобретения относительно дешевых конденсаторов и последующего их применения, исходя из фактических параметров поступившей партии, благо входной контроль компонентов заявлен в качестве особо сильной составляющей производственного процесса. Не исключено, что, таким образом, действительно, удается достичь не меньшей надежности, чем применяя элитные компоненты «вслепую», поскольку и у брендов первой величины попадаются неудачные партии и бракованные экземпляры.

Все компоненты установлены аккуратно, припой нанесен ровно, никаких потеков и наплывов, словом, исполнение платы внушает доверие, да и, учитывая трехлетнюю гарантию, логично предполагать, что на компонентах в ущерб надежности не экономили. Из отсутствующих элементов — второй сетевой адаптер и еще пара разъемов SATA намекают на возможное использование той же печатной платы для установки чипсетов семейства nForce 570, но будет ли такая версия выпущена, мы доподлинно не знаем (как уже говорилось, в ближайших планах выпуск модели на интегрированном чипсете AMD 690G). Размер платы — 305?245 мм (полноразмерный ATX), крепление к корпусу 9 винтами, все углы надежно закреплены.

Системный мониторинг (Fintek F71882FG, по данным BIOS Setup):

Порты, коннекторы и разъемы на поверхности платы

Задняя панель платы (слева направо, по блокам)

Комплект поставки

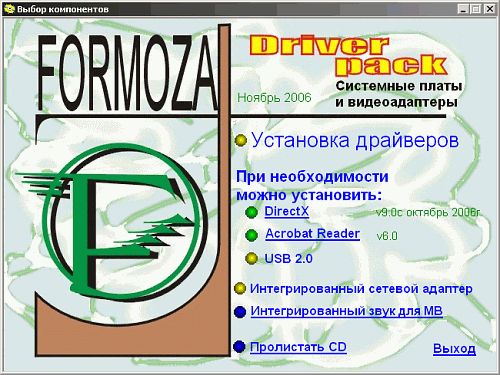

Очевидно, разработка собственных утилит или хотя бы комплектация программами сторонней разработки, без чего не обходится практически ни один из известных нам производителей, в данном случае проигнорирована. Да и в остальном комплект минималистичный. С другой стороны, если все делают «как принято», почему хотя бы одному производителю не поступить иначе? А если это еще и неким образом отразится на цене, то внимание тех, кто не видит смысла переплачивать за расширенный комплект поставки, обеспечено.

Интегрированные контроллеры

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Общая оценка: Средне (подробнее). А с реализацией интегрированной аудиоподдержки вновь не задалось. Почему вновь? Потому что предыдущее отклонение от привычного уровня HD Audio кодеков мы обнаружили на плате Biostar TForce550, также с чипсетом nForce 550. Впрочем, рискнем предположить, что чипсет тут все же не при чем, тем более, что характер отклонений в обоих случаях разный (большие искажения у Formoza F550-ADES против «зашумленности» у Biostar TForce550). Однако вывод в обоих случаях одинаковый: рассчитывать на аналоговый выход интегрированного аудио не желательно, лучше пользоваться цифровым (благо он штатно установлен на задней панели), либо использовать внешнюю звуковую карту.

Фирменные технологии и особенности

Настройки

Использовалась версия BIOS 1.2 от 8.12.06, как последняя релизная, доступная на официальном сайте. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Выбор настроек для разгона, на первый взгляд, выглядит довольно скромным, но в действительности, имеется все необходимое для «извлечения соков» из доставшегося вам процессора, а длинный перечень дополнительных таймингов и экзотические возможности регулировки частоты периферийных шин и прочего большинство пользователей на практике все равно не использует.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, остается множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

Разгонный потенциал оказался на уровне дорогих «оверклокерских» моделей, хотя, надо отметить, что напряжение ядра пришлось поднять чуть больше обычного, а множитель HT снизить до x3. Но для своего класса — отлично.

Производительность

Для сравнения была взята плата Biostar TForce550 на таком же чипсете.

Производительность Formoza F550-ADES оказалась на эталонном уровне, а, вернее, даже несколько выше.

Вывод

Плата произвела весьма приятное впечатление в целом, и является отличным пополнением сегмента моделей начального уровня на дискретных чипсетах. Особенно надо отметить наличие второго графического порта, что помимо возможности организовать мультимониторную конфигурацию, создает ощущение, что разработчики постарались выжать все возможности из вверенного им чипсета (использовали все 4 линии PCI Express по максимуму). Это также должно положительно повлиять на оценку платы потребителями. Как и в случае с моделью Biostar, мы не станем сильно упрекать плату за погрешность в реализации интегрированного аудио (хотя это, несомненно, минус), поскольку такие платы ориентированы на пользователей, предпочитающих составлять конфигурацию самостоятельно с минимальным использованием интегрированных возможностей.

Источник

Американские горки MSI P35 Platinum

Не думаю, что компания Micro-Star International нуждается в особом представлении. Основанная в далёком 1986 году, MSI входит в число крупнейших тайваньских производителей и с успехом диверсифицирует свой бизнес. К настоящему моменту в ассортименте продукции компании имеются ноутбуки и серверы, системные платы и видеокарты, сетевое оборудование, оптические накопители и потребительская электроника. И нет ничего удивительного в том, что вскоре после анонса чипсета Intel P35 Express компания представила серию основанных на нём материнских плат. Воспользуемся информацией, размещённой на сайтах MSI, чтобы ближе познакомиться с линейкой новых системных плат.

Плата начального уровня носит простое и незамысловатое название MSI P35 Neo (MS-7360).

реклама

Фотография позволяет составить общее впечатление о продукте: пассивное охлаждение чипсета, трёхфазная схема питания процессора, один слот PCI Express x16, небольшое количество дополнительных контроллеров. Мы не ошибемся, если сделаем вывод, что MSI P35 Neo это настоящая «рабочая лошадка», плата без особых изысков, но она позволяет удовлетворить основные потребности среднестатистического пользователя.

Этот же дизайн использован и для другой материнской платы MSI P35 Neo Combo (MS-7365).

Обе платы выглядят практически одинаково, лишь слово «Combo» в названии и разноцветные разъёмы для модулей памяти подсказывают нам, что плата обладает поддержкой двух типов памяти. Пока наверняка будет использоваться привычная память DDR2, но со временем владелец сможет заменить её на новую DDR3.

А вот старшая плата в линейке, MSI P35 Platinum (MS-7345), заметно отличается от своих младших сестёр.

Система охлаждения чипсета с использованием тепловых трубок, усиленная схема питания процессора, наличие двух слотов PCI Express x16, использование исключительно твердотельных конденсаторов – все эти признаки однозначно указывают на флагманский продукт, поэтому нам эта плата особенно интересна.

MSI P35 Platinum

Упаковка и комплектация

Материнская плата MSI P35 Platinum поставляется в картонной коробке стандартных габаритов. На лицевой стороне некий зверь пытается добраться до платы сквозь лист закрывающего её металла, а на обратной размещена фотография платы и краткие характеристики.

реклама

Комплект не блещет оригинальностью, хотя совсем уж бедным его тоже не назовёшь. К плате прилагается небольшой плакатик с краткими инструкциями по установке, руководство к плате, два CD-диска с драйверами и утилитами: один для Windows XP, второй для Windows Vista, заглушка на заднюю панель, четыре SATA-кабеля, планка с портом IEEE 1394, симпатичные красненькие шлейфы для FDD и IDE с логотипом компании и девизом «Innovation with style», а также два переходника для подключения питания к SATA-устройствам.

В руководстве к плате числился ещё какой-то ATX Extender, но для чего он нужен, я догадался лишь позже, когда увидел саму материнскую плату MSI P35 Platinum.

Дизайн и возможности

Думаю, любой, кто впервые возьмёт в руки плату MSI P35 Platinum, первым делом начнёт рассматривать её оригинальную систему охлаждения чипсета. Займёмся этим и мы.

Система охлаждения состоит из четырёх радиаторов, соединённых четырьмя тепловыми трубками, две из которых находятся в нижнем ярусе, а две в верхнем. Со стороны комплекс похож на миниатюрную модель аттракциона «Американские горки».

Первая тепловая трубка нижнего яруса, сплющенная, чтобы увеличить площадь теплопередачи, берёт начало у основания небольшого радиатора, охлаждающего южный мост чипсета.

Причудливо извиваясь, чтобы не закрыть одно из отверстий, сквозь которые плата крепится в корпусе, трубка проходит сквозь основание радиатора на северном мосту чипсета. На этот раз она не сплющивается, а лежит в специально сделанной полукруглой выемке в основании. Трубка выходит с противоположной стороны радиатора и поднимается вверх, заканчиваясь над ним своеобразным полукольцом.

Там же над радиатором северного моста, с такого же полукольца начинается вторая трубка нижнего яруса. Она тоже проходит сквозь основание рядом с первой, а затем достигает радиатора, установленного на части транзисторов MOSFET четырёхфазной схемы питания процессора. На этом радиаторе берут своё начало ещё две трубки, проходящие по верхнему уровню.

реклама

Одна из них соединяет радиатор на транзисторах с радиатором северного моста, а вторая, проходя сквозь него, добирается до последнего радиатора, установленного рядом с разъёмами для модулей памяти. Интересно, что на этом радиаторе есть два отверстия с резьбой, как будто имеются или имелись планы по дальнейшему расширению системы охлаждения, например в направлении обдува памяти.

Контакт трубок с пластинами радиаторов очень хороший, механическое усилие прижима дополнено пайкой, поэтому система охлаждения получилась не только оригинальной, но и весьма эффективной.

реклама

Система охлаждения оставляет достаточно места вокруг процессорного сокета для установки крупногабаритных систем охлаждения. К примеру, немаленький кулер Zalman CNPS9700 LED поместился без каких-либо затруднений, однако нельзя сказать, что это правило справедливо для всех кулеров. Кулер Tuniq Tower 120 тоже прекрасно помещается на плате MSI P35 Platinum, но чтобы его закрепить, нужно иметь свободный доступ ко всем четырём винтам, а он есть только к двум крайним. Нередки случаи, когда вентилятор, устанавливаемый на кулер башенной конструкции, такой как Scythe Ninja, упирается в модули памяти. На плате MSI P35 Platinum ему будет мешать радиатор, находящийся между памятью и процессорным сокетом.

Теперь стало понятно предназначение загадочного удлинителя ATX Extender. Этот необычный аксессуар обязан своему появлению всё той же габаритной системе охлаждения чипсета MSI P35 Platinum. Восьмиконтактный разъём питания процессора зажат между тремя тепловыми трубками, добраться до него непросто. Чтобы облегчить подключение и отключение кабеля, пришлось нарастить высоту разъёма.

На обратной стороне материнской платы напротив процессорного сокета нет выступающих элементов, а те, что есть у границы воображаемой линии, соединяющей крепёжные отверстия в плате, вряд ли помешают установке кулеров, использующих backpate.

реклама

Чтобы было проще оценить особенности дизайна материнской платы MSI P35 Platinum, воспользуемся схемой из руководства.

К достоинствам относятся два разъёма PCI Express x16, второй из которых может работать на скорости x4, разнесённые на достаточно большое расстояние друг от друга, чтобы не мешать крупногабаритным системам охлаждения видеокарт. Кстати, компания MSI решила вспомнить молодость и ненадолго вернуть нас во времена, когда частотой FSB управляли не из BIOS, а с помощью джамперов. Между слотами PCI Express x16 имеются два джампера, устанавливающие нужную частоту системной шины.

Зато для обнуления CMOS используется уже не допотопный джампер, а намного более удобная кнопка. Воспользоваться ею мне пришлось только один раз и то, лишь для того, чтобы убедиться в её работоспособности. Во всех случаях, когда из-за переразгона материнская плата зависала или не могла запуститься, она рестартовала самостоятельно. Сначала раза три включалась и выключалась, затем уже запускалась окончательно, предлагая нажать любую клавишу, кроме «Del». После чего можно сохранить текущие настройки, либо загрузить штатные.

реклама

Плюсом материнской платы MSI P35 Platinum являются неплохо расположенные коннекторы для подключения питания и шесть разъёмов для вентиляторов. Однако длинная видеокарта блокирует защёлки памяти, а разъём FDD размещён не самым удачным образом.

В качестве звукового решения на плате MSI P35 Platinum используется восьмиканальный кодек Realtek ALC888, операциями ввода и вывода заведует Fintek F71882FG. В правой нижней части платы в районе южного моста находятся ещё два контроллера: VIA VT6308 поддерживает два порта IEEE1394, а Marvell 88SE6111 добавляет один IDE-разъём Ultra DMA 66/100/133 и один SATA в дополнение к четырём таким же и двум eSATA, которые обеспечивает чипсет.

На заднюю панель платы MSI P35 Platinum выведены следующие разъёмы:

Я собирался похвалить компанию MSI за то, что она, в отличие от ASUS, сохранила на новых платах PS/2-разъём для мыши. К сожалению, хвалить оказалось не за что – на свежеустановленной Windows Vista мышь не работала. Очень странно, но она заработала в Windows XP. Даже DOS-драйвер от Microsoft прекрасно работает с современными PS/2 и USB мышками, не уверен, что проблема кроется в операционной системе. По крайней мере, до сих пор я ни разу не сталкивался с подобной ситуацией, используя Windows Vista и эту мышь.

реклама

Есть ещё одна особенность материнской платы MSI P35 Platinum – она снабжена большим количеством светодиодов.

Два из них, LED1 и LED3, сигнализируют о том, что на плату подаётся питание. Светодиоды у слотов плат расширения зажигаются, когда в соответствующий разъём установлена карта. Оставшаяся группа светодиодов, расположенная в районе южного моста, предназначена для идентификации возможных неисправностей. С помощью шестнадцати различных сочетаний, описанных в руководстве к плате, можно диагностировать возникшую проблему. Это своеобразный заменитель индикатору POST-кодов.

Технические характеристики

Всё вышесказанное о возможностях материнской платы MSI P35 Platinum можно подытожить сводной таблицей технических характеристик из руководства.

реклама

Возможности BIOS

К сожалению, у материнской платы MSI P35 Platinum отсутствуют встроенные средства обновления BIOS. Имеется утилита для обновления из Windows, но плата почему-то отказывалась стартовать с загрузочного CD, вместо меню выдавая на экран бессмысленный набор символов. Для обновления BIOS до самой свежей на момент проверки версии 1.1 пришлось воспользоваться неудобной утилитой AFUDOS, лишённой графического интерфейса.

Плата использует BIOS, основанный на коде от AMI.

Очень удобно, что подавляющее большинство полезных для оверклокеров настроек сгруппировано в одном разделе Cell Menu. Раздел очень компактный, почти все опции уместились на одном экране. На фото не видно лишь двух маловажных параметров: D.O.T. Control и Intel EIST.

Параметр D.O.T. Control по умолчанию отключен (D.O.T. – Dynamic Overclocking Technology, технология динамического разгона). Можно разрешить эту технологию для разгона процессора, видеокарты или и того, и другого одновременно. Однако после знакомства с возможностями D.O.T. теряешь к ним всякий интерес – разгон возможен на 1, 3 или 5%.

Отключение Intel EIST (Enhanced Intel SpeedStep) открывает возможность изменения множителя. Это полезно, чтобы узнать возможности платы и процессора. В ряде случаев уменьшение процессорного множителя позволит увеличить производительность за счёт роста частоты системной шины или памяти, можно «перескочить» нерабочий интервал частот FSB (FSB hole), если он есть. Но изменение множителя в BIOS препятствует работе технологий энергосбережения, которые в состоянии покоя уменьшают коэффициент умножения и напряжение процессора. Так что изменение множителя нежелательно во всех случаях, кроме тех, когда процессор постоянно загружен на 100%.

Что касается изменения частот, то FSB теоретически можно поднять до 600 МГц с шагом 1 МГц, частота шины PCI Express меняется от 100 до 200 МГц с таким же шагом, а частота памяти устанавливается с помощью набора делителей относительно FSB – 1:1.25, 1:1.5, 1:1.66, 1:2, 1:1 или 1:1.2. Вручную вычислять итоговую частоту памяти не придётся, её покажет информационная строка Adjusted DDR Memory Freqency.

Тайминги памяти выставляются в отдельном окне. К сожалению, отсутствует индивидуальное значение Auto для каждого из параметров. Либо все тайминги устанавливаются в автоматическом режиме, либо каждый нужно выставить вручную.

В процессе практического изучения возможностей материнской платы было отмечено, что основные тайминги памяти она фиксирует чётко, а вот значения второстепенных могут самопроизвольно меняться в зависимости от установленной частоты FSB или других таймингов, так что жёстко установить желаемые тайминги памяти на плате MSI P35 Platinum непросто.

Ещё не очень удобно, что для большинства параметров отсутствуют ниспадающие списки. Нужное значение FSB можно ввести с клавиатуры, но чаще приходится «пролистывать» вперёд или назад. Зато очень правильно, что при увеличении напряжений с какого-то момента завышенные значения выделяются предупреждающим красным цветом.

Раз уж мы заговорили о напряжениях, то на процессор можно подать до +0.7875 В от номинала с шагом 0.0125 В. Для нашего тестового процессора максимум составлял впечатляющие 2.0625 В. Также велик интервал увеличения напряжения на памяти – от 1.8 до 3.3 В. До 2.1 шаг изменения составляет 0.05 В, далее 0.1 В, стартовое значение 1.9 В. Интервал изменения параметра VTT FSB Voltage составляет 1.175-1.55 В с шагом 0.025 В; напряжения на северном мосту чипсета NB Voltage 1.25-1.65 В с шагом 0.025 В до 1.6 В, далее сразу 1.65 В; для SB I/O Power 1.5-1.8 В с шагом 0.1 В. На южном мосту можно установить напряжение 1.05 или 1.15 В.

Во время практических экспериментов по разгону процессора на плате MSI P35 Platinum было замечено, что при выборе частоты FSB 383 МГц или выше она самостоятельно повышает напряжение NB Voltage с номинальных 1.25 до 1.45 В. Первоначально я полагал, что это реализация концепции «интеллектуальной» материнской платы, наподобие материнских плат ASUS, которые способны самостоятельно управлять многими параметрами BIOS без участия пользователя. Однако впоследствии я изменил эту точку зрения. Иногда при изменении FSB значение NB Voltage опять сбрасывалось до штатного, кроме того, невозможно было установить промежуточное значение. К примеру, после установки напряжения 1.35 В, сохранения изменённых параметров, перезагрузки и повторного входа в BIOS оказывалось, что напряжение опять увеличено до 1.45 В. Так что это не проявление интеллектуальности, а банальная недоработка BIOS, такая же, как нестабильные второстепенные тайминги памяти, неспособность платы стартовать с загрузочного CD и, возможно, неработоспособность PS/2-мышки в Windows Vista.

Раздел H/W Monitor в основном является информационным, отслеживая температуру процессора и системы, контролируя скорость вращения трёх вентиляторов из шести, которые можно подключить к плате, и показывая основные напряжения.

Регулировать скорость вращения мы можем лишь для двух вентиляторов. Для управления процессорным кулером задаётся желаемая температура процессора в интервале от 40 до 65°С с шагом 5°С и минимальная скорость вращения вентилятора в интервале от нуля до 87.5% с шагом 12.5%. Для четырёхконтактных вентиляторов на процессорном кулере скорость вращения будет регулироваться автоматически в зависимости от температуры процессора. Для одного из системных вентиляторов мы можем лишь жёстко задать скорость вращения: 50, 75 или 100%.

Оверклокинг

Для владельцев новой материнской платы MSI P35 Platinum компания MSI на своём сайте подготовила специальное двухстраничное иллюстрированное руководство по разгону, озаглавленное » How to Overclock P35 Platinum? «. Если кратко, то рекомендуется поднимать все напряжения, которые способна изменить материнская плата. Наши же тесты показали, что помимо напряжения на процессоре критически важным для успешного разгона на материнской плате MSI P35 Platinum является заметное увеличение напряжения на северном мосту. Ну и про напряжение на памяти, конечно, тоже не стоит забывать.

Используемый в тестах процессор Intel Core 2 Duo E6300 способен на разгон до частоты 490 МГц FSB при увеличении напряжения до 1.45 В. Материнская плата MSI P35 Platinum завышает напряжение на процессоре, поэтому оказалось достаточным увеличить Vcore до 1.425 В.

Зато на северном мосту чипсета пришлось поднять напряжение NB Voltage до 1.55 В, иначе система не проходила тесты, так что развитая система охлаждения для MSI P35 Platinum явно не лишняя.

FSB Strap

Добившись устойчивой работы материнской платы MSI P35 Platinum при FSB 490 МГц и проведя ряд тестов, было решено приступить к изучению влияния изменения FSB с помощью джамперов. В сторону уменьшения FSB изменение положения джамперов никак не влияет, при установке 200 МГц процессор всё равно стартует на своих номинальных 266 МГц. После перестановки джамперов на 333 МГц на первый взгляд тоже ничего не изменилось, лишь стартовая частота шины процессора с 266 МГц повысилась до 333, увеличившись на 67 МГц. Процессор так же стабильно работал при разгоне до 490 МГц, однако тестирование в программе Everest показало, что при всех равных параметрах, в том числе при одинаковых таймингах памяти, скорость чтения при установке джамперов на 333 МГц почти в полтора раза выше, чем на 266 МГц!

Изучение скорости чтения во всём доступном интервале частот FSB от 333 до 490 МГц с шагом 10 МГц показало, что никакого падения производительности не происходит, полученные данные идеально укладываются на прямую. Примерно такие же результаты были получены при тестировании материнской платы ASUS P5K Deluxe – нет никакого падения производительности. Затем с помощью джамперов частота FSB была уменьшена до 266 МГц и вновь проведены те же тесты, только теперь уже в интервале от 266 до 490 МГц. Результаты оказались ошеломляющими.

Смотрите, аппаратное переключение частоты FSB абсолютно не влияет на скорость – обе прямые идеально совпадают. Но между 440 и 450 МГц FSB происходит резкое падение скорости системы, где частота FSB установлена на 266 МГц, в то время как производительность системы со стартовой частотой 333 МГц продолжает стабильно расти. Более тщательная проверка показала, что перелом происходит при переходе от FSB 447 МГц к 448 МГц. На частоте 447 МГц скорость чтения составляет 8538 МБ/сек, а при увеличении до 448 МГц она падает до 5594 МБ/сек.

Учитывая, что аппаратное переключение частоты FSB лишь увеличивает или уменьшает стартовую частоту с шагом 67 МГц, было высказано предположение, что граничная частота, на которой происходит резкое падение производительности подсистемы памяти, может соответственно отодвигаться или приближаться с тем же шагом. Говоря иными словами, есть вероятность, что при разгоне процессоров с номинальной частотой шины 200 МГц где-то в районе 381 МГц (448-67=381) будет наблюдаться такое же катастрофическое падение скорости. Правильность этой гипотезы была с блеском подтверждена результатами тестирования процессора Intel Core 2 Duo E4300. При FSB 381 МГц скорость чтения составляла 7091 МБ/сек, а при увеличении до 382 МГц резко упала до 4732 МБ/сек.

На самом деле ничего такого сверхужасного в рассмотренных случаях нет. Для процессоров с шиной 200 МГц, разгоняющихся до FSB 382 МГц или выше, достаточно лишь переключить джамперами стартовую частоту на 266 МГц, чтобы «отодвинуть» подальше опасную границу, на которой происходит падение скорости. Аналогично и для процессоров с номинальной частотой 266 МГц нужно лишь установить джамперами 333 МГц, чтобы не беспокоиться о разгоне свыше 447 МГц.

Однако впереди нас поджидает новая опасность. Если экспериментально подтвердилось, что изменение FSB с 266 до 200 МГц опускает границу с 448 до 382 МГц, то можно ожидать, что при изменении FSB с 266 до 333 МГц этот роковой порог никуда не исчезает, а лишь отодвигается до 515 МГц (448+67=515). К сожалению, у нас сейчас нет процессора, способного на разгон до 515 МГц и выше, чтобы проверить теорию, но вероятность такого развития событий очень высока.

При разгоне на материнской плате MSI P35 Platinum в группе риска оказываются весьма популярные среди оверклокеров процессоры с номинальным множителем х7, именно они способны разгоняться до частот, превышающих 515 МГц. В первую очередь это Intel Core 2 Duo E6300, Intel Core 2 Duo E6320, а так же новый Intel Core 2 Duo E6550. Это серьёзный недостаток материнской платы.

Производительность при разгоне

Многочисленные сравнения в бесчисленных обзорах показали, что производительность материнских плат, основанных на новом чипсете Intel P35 Express, не сильно отличается от популярных плат на чипсете Intel P965 Express при работе в номинальных режимах. Детальное изучение возможностей платы ASUS P5K Deluxe продемонстрировало, что подобная ситуация сохраняется и при разгоне процессоров до 400 МГц FSB. Конечно, скорости примерно равны только в том случае, если вы сравниваете между собой материнские платы ASUS. Использование плат других производителей может существенно изменить положение дел и склонить чашу весов в ту или иную сторону.

Однако известно, что с частоты шины 401 МГц на материнских платах ASUS, основанных на чипсете Intel P965 Express, наблюдается заметное падение производительности. Как изменится соотношение сил при сравнении систем, разогнанных до 490 МГц FSB? К тому же интересно, какое влияние на общую производительность оказывает падение скорости подсистемы памяти на плате MSI P35 Platinum при переходе роковой границы 448 МГц.

Для проверки использовались тестовые системы, составленные из следующего набора комплектующих:

Тесты проходили в операционной системе Windows Vista. Процессор был разогнан до 490 МГц FSB, на плате MSI P35 Platinum в двух вариантах: при установке джамперами стартовой частоты 266 и 333 МГц.

Память работала синхронно с делителем 1:1. Поскольку на плате MSI P35 Platinum трудно выставить желаемые тайминги памяти, все они устанавливались в значения по-умолчанию. Позже на материнской плате Asus Commando были заданы точно такие же тайминги памяти.

С определением частоты памяти на плате Asus Commando утилита MemSet ошибается, она составляла те же 490 (980) МГц, как и на MSI P35 Platinum.

На диаграммах производительность системы, построенной на основе разогнанного до 490 МГц по шине процессора Intel Core 2 Duo E6300 на плате Asus Commando, обозначена «Intel P965». В этом случае даже на платах Asus на чипсете Intel P965 Express уже наблюдается падение скорости. Материнская плата MSI P35 Platinum протестирована при разгоне процессора до тех же 490 МГц в двух режимах: при установке джамперами стартовой частоты 266 и 333 МГц, и обозначена на диаграммах «P35 FSB 266» и «P35 FSB 333» соответственно. В первом случае скорость уже упала после FSB 447 МГц, а во втором снижения производительности не происходит.

Итак, начнём с измерения скорости чтения, изменение которой так впечатляет.

Разница очень существенна, однако не следует забывать, что помимо памяти на общую производительность системы влияет частота процессора и частота процессорной шины, которые во всех случаях были одинаковы, достаточно высоки и неизменны, как и класс используемой видеокарты. Поэтому негативное влияние низкой скорости памяти зачастую сглаживалось, но всё же оставалось заметным, как в следующих двух примерах.

В ряде случаев разницы в результатах вообще не заметно, это вполне объяснимо, когда скорость определяется в основном лишь частотой процессора или видеокарты.

Однако иногда производительность платы на чипсете Intel P965 оказывалась даже меньше, чем у платы MSI P35 Platinum при падении скорости после частоты 448 МГц.

Ответ, возможно, даст следующая диаграмма. Латентность памяти у платы на чипсете Intel P965 очень высока, что не может не сказываться на производительности.

Остальные результаты тестов привожу уже без комментариев, поскольку они попадают в рассмотренные три варианта:

Как видите, величина падения производительности во многом зависит от используемого приложения. Она может быть значительной, если скорость сильно зависит от памяти и незаметной, если результаты определяются типом видеокарты или частотой процессора.

Итоги

Я не случайно использовал в заголовке статьи название известного аттракциона. Да, с некоторой долей приближения система охлаждения чипсета материнской платы MSI P35 Platinum может напоминать американские горки. Но схожие ощущения, как будто взбираешься вверх или падаешь вниз, возникают и во время знакомства с платой. То восхищаешься красотой, эффективностью и бесшумностью уникальной системы охлаждения, то расстраиваешься из-за невозможности установить на плату любимый кулер. То радуешься богатым возможностям BIOS, то огорчаешься из-за досадных ошибок в нём. На практике подтверждаешь, что при переключении частоты FSB не происходит уменьшения производительности, а потом видишь колоссальное падение скорости буквально «на ровном месте».

Как и многие, я люблю иногда пощекотать нервы и прокатиться на американских горках, но в повседневной работе постоянным взлётам и падениям я предпочитаю равномерную стабильную работу. Не хочу навязывать своё мнение, но, на мой взгляд, плата MSI P35 Platinum ещё слишком сырой и недоработанный продукт, чтобы носить имя «Platinum».
