Как правильно настроить автомобильный усилитель. (GAIN, HPF, LPF и другие)
Искал достаточно простое и в тоже время точное описание процедуры настройки автомобильного усилителя и наткнулся на бортовой журнал Sutener71.
У себя в БЖ пишу для последующего использования мной же в своей машине (пришел к тому, что не могу слушать бубуканье штатной акустики и меняю на более высокий уровень + усилитель, головное устройство давно заменил). Акустика приобретена. С выбором усилителя почти закончено — есть три кандидата. О них — в отдельной ветке.
Инструкцию тупо скопировал, предварительно исправив орфографические ошибки ;). Если при настройке будут отклонения от ниже написанного, позже статью откорректирую.
Как настроить усилитель?
1. Выбор уровня чувствительности усилителя
Грубо говоря громкость (хотя это и не совсем так). Выкручивая регулятор от большего числа к меньшему мы её повышаем.
2. Фильтры
ФНЧ — отфильтровывает Низкие частоты
ФВЧ — отфильтровывает Высокие частоты
Скажем, установив регулятор ФНЧ на 50 гц, на динамик будут поступать частоты до 50 Гц.
Внимание: на разных усилителях возможны варианты — или это будет селектор с выбором типа фильтров и одним регулятором, или же отдельные регуляторы для ФВЧ и ФНЧ.
в некторых усилителях возможно включение обоих фильтров, таким образом включив ФНЧ и ФВЧ мы можем получит полосовой фильтр. Например установив ФНЧ на 200 Гц а ФВЧ на 50 Гц, акустика будет воспроизводить сигнал в диапазоне от 50 до 200 Герц соответсвенно
У некоторых старых моделей усилителей встречаются фиксированные фильтры. Выбор фильтрации производиться селектором.
3. Сабсоник.
По большей части необходим для сабвуферов (в фазоинверторном оформлении) Но его можно так же использовать и как ФВЧ.
Так же существуют сабсоники с фиксированной частотой фильтрации
4.Басс Буст
Позволяет повысить громкость на определённой частоте
Внимание: частота басс буста как правило фиксированная.Но на некоторых усилителях присутствует дополнительный регулятор позволяющий выбрать необходииую частоту.
Так же существуют басс бусты с фиксированным усилением
5.Регулятор фазы
Служит для согласования работы сабвуфера с фронтом.И в целом для его более точной настройки.
Также существуют фиксированные регуляторы фазы
6.Крутизна фильтров
Селектор позволяет выбрать крутизну спада фильтров.
Внимание не рассматривайте нижепреведённый текст как руководство пользователя. Здесь я постарался лишь в кратце и более доступным языком
объяснить «что для чего».При настройке усилителя включайте голову и будьте благоразумны! Я не отвечаю за возможный причинённый вам ущерб.
Если вы не уверены что сможете это сделать самостоятельно — обратитесь к специалистам
Если у вас компонентная или коаксиальная акустика [два динамика спереди и два сзади] 5.25″, 6.5″, 6х9″ и других популярных размеров то настройка заключается в следующем:
Как правило, такая акустика не способна воспроизводить сверхнизкие частоты (для этого существует Сабвуфер, поэтому выберите ФВЧ на той паре каналов где она подключена. Установите регулятор ФВЧ на 60-80 Гц. Далее выкрутите «Gain» на минимум. И выставите на головном устройстве почти максимальную громкость. Далее выкручивайте Gain до появления искажений. Будьте аккуратны. Более тонкая настройка заключается в том чтобы найти компромисс между «громкостью» и «басовитостью» динамиков, при этом главным является отсутствие искажений в звучании. С помощью гейна и ФВЧ настройте тот звук, который вам больше нравится, попеременно регулируя усиление и частоту фильтрации.
Для сабвуферов и аналогичных им басовых динамиков всё аналогично, за исключнием того, что здесь мы используем ФНЧ, т.е. цель — не дать сабвуферу воспроизводить более высокие частоты. Обычно при настройке выбирают 50-80 Гц. Если у вас ФИ корпус, то желательно воспользоваться сабсоником. Если есть регулятор фазы — не пожалейте времени, покрутите его, послушайте. Возможно, в каком либо положении сабвуфер станет играть громче и быстрее.
Смысл конечной настройки должен быть таков что: каждый динамик должен играть свой диапазон частот.
Если к примеру у вас сабвуфер и фронт, то, как правило, частоту ФВЧ для динамиков и частоту ФНЧ для сабвуфера устанавливают одинаковой. Т.е. скажем сабвуфер играет до 80 Гц, а фронт уже от тех же 80 Гц.
Это как правило, но не всегда так. Помните что звук вы выстраиваете для себя. Настраивайте так, как вам больше понравится.
Level — уровень — устанавливаешь входную чувствительность усилка. Устанавливаешь 3/4 громкость на ГУ и потихонькуу прибавляешь Level до появления искажений и крутишь немного назат пока искажения не пропадут и так и оставляешь.
BassBoost — подьем басов — если хочется «погуще бас» но я бы не трогал.
HPF — фильтр ВЧ — устанавливает нижнюю границу диапазона ВЧ. низкие частоты «срезает» — для «пищалок»
X-over — режим работы кроссовера — если усилитель питает сабвуфер- поставьте LowPass. если широкополосные динамики то full. если вч твиттеры «пищалки» то HighPass
LPF — фильтр НЧ — устанавливает верхнюю границу диапазона НЧ. высокие частоты срезает — для сабвуфера
Subsonic — фильтр инфранизких частот, то есть частот ниже 20 Гц. — мы их все равно не услышим и это создает паразитную нагрузку на динамики. Этот фильтр ее устраняет. установи на 20Гц для саба или 50гц для широкополосных динамиков
другие переключатели не свойственны классическому усилителю — установи на LOW
Запись№11 Автозвук версии 2.0 (Этап 5. Настройка)
Последний этап, но не по важности — это настройка аудио системы. Но в силу того, что настроек в KIV 700 великое множество опишу лишь основные из них. Дело в том, что необходимо согласование компонентов по воспроизводимому диапазону частот, а также согласование их по уровню и фазе. Потом обязательно нужно провести согласование по уровню напряжения усилители и ресивер. Лучше всего это сделать опытным путем, включив хорошо известное произведение, в моём случае это был Rammstein. На усилителях регулятор «Level» я поставил на минимум. Далее выставил на ресивере максимальную громкость до того момента когда появились искажения и хрипы. Затем вращая ручку «Level» увеличил мощность, при которой динамики и сабвуфер работают на полную мощность и без искажений. Кроссовер усилителя Blaupunkt GTA 275 выставил в режим «Flat», при котором усилитель воспроизводит весь диапазон частот. Я это сделается потому, что за частоту среза будет отвечать головное устройство.
Чтобы ограничить попадание низких частот (ниже 100 Гц) на динамики в задней полке, я выставил на ресивере KIV 700 в настройках «Rear FC» (задний фильтр ВЧ) частоту среза 100Гц. Частота среза — это частота, на которой уровень подавляемого сигнала становится на 3 дБ меньше, чем уровень пропускаемого сигнала. Другими словами встроенный фильтр KIV 700 срежет низкие частоты и не пропустит их на усилитель. Но есть еще один нюанс. Он заключается в согласовании всех динамиков по фазе. Как говорилось ранее, фаза — это временная связь двух сигналов. Измеряется фаза в градусах от 0 до 360. Если два одинаковых динамика излучают звуковые волны в противоположной фазе (фазовый сдвиг 180 градусов), то происходит ослабление звука. И если пики и спады волн издаваемых динамиками не совпадают — это и есть знаменитый «сдвиг по фазе». Что бы достигнуть фазокогерентной работы излучателей в области частоты раздела, надо «докрутит» фазу волны при помощи настройки «slope». Фазо-частотная характеристика (ФЧХ) фильтра не зависит от способа его реализации, будь он активный, пассивный, аналоговый или как в KIV 700 — цифровой. ФЧХ — частотная зависимость разности фаз между выходным и входным сигналами. Динамики Focal 690 CVX имеют встроенный фильтр второго порядка крутизной спада 12 дБ/окт. Фильтр второго порядка — 180 градусов. Порядок фильтра в усилителе Blaupunkt GTA 275 в данном случае не имеет значения, так как усилитель находится в режим «Flat», при котором сигнал идет в обход фильтров. Поэтому выставив при помощи настройки «slope» (крутизна спада) 12дб/окт получаем дополнительный сдвиг фазы на 180 градусов. В итоге на головку поступит сигнал, пройдя через два фильтра второго порядка, в изначальной фазе (180 град+180 град= 360 град).
Динамики DLS 457 имеют фильтр второго порядка с классической крутизной спада 12 дБ/окт. Поэтому в настройках «Front FC» (передний фильтр ВЧ) значение «slope» выставил тоже на 12дб/окт (180 град+180 град= 360 град).
Фильтр инфранизких частот имеет крутизной спада 18 дБ/окт – классическую для фильтра третьего порядка. Фильтр третьего класса поворачивают фазу сигнала на 270 градусов. Поэтому в настройках «SubWoofer FC» (фильтр низких частот низкочастотного динамика) значение «slope» установил 6 дБ/окт (270 град+ 90 град= 360 град).

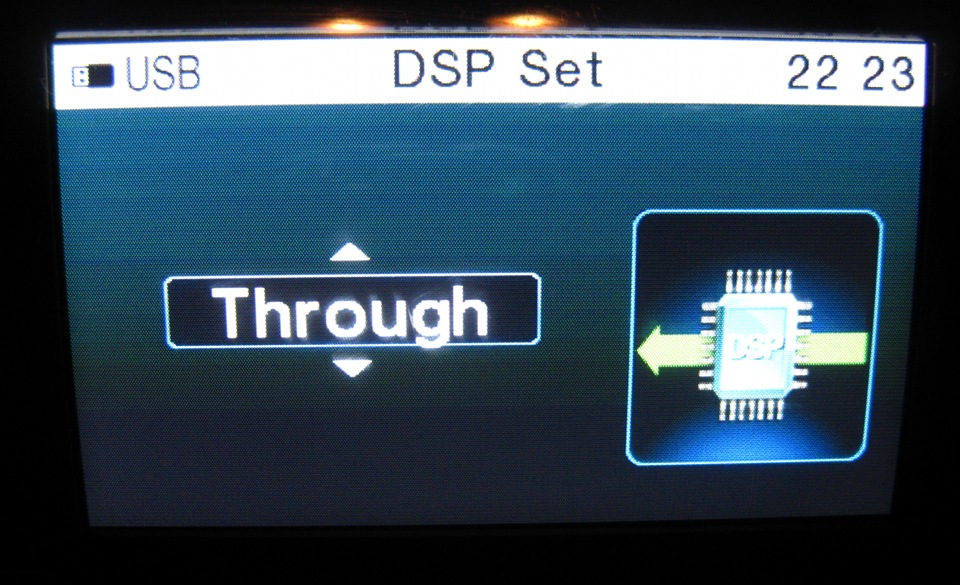

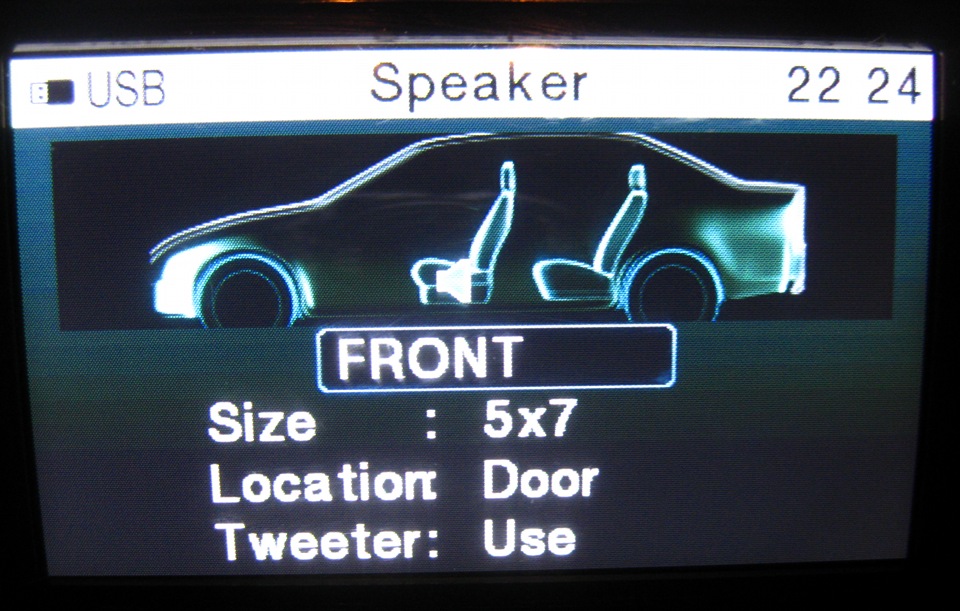

Затем чтобы добиться четкого звука, надо настроить звуковое окружение в соответствии с местом расположения и физическим размером установленных динамиков.
Выбор позиции прослушивания. Компенсация звукового окружения возможна в соответствии с выбранным положением.

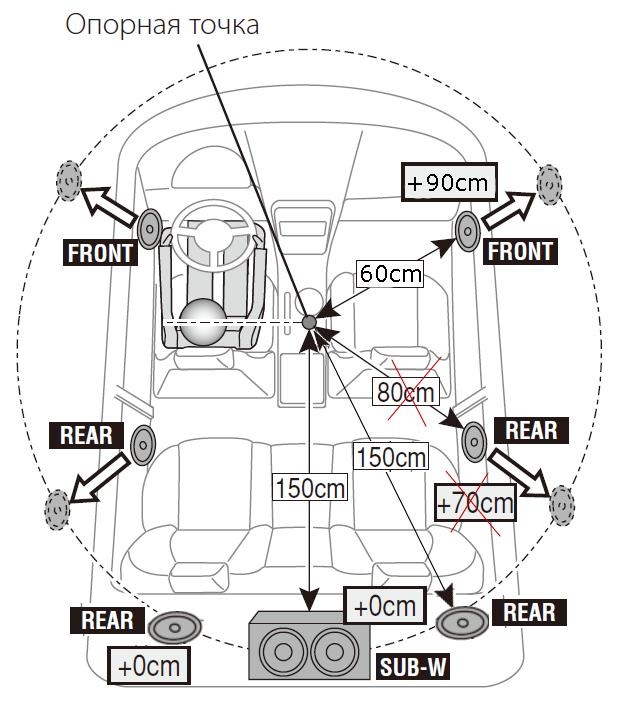

Точная настройка позиции прослушивания. Здесь при помощи рулетки я померил расстояние от каждого динамика до передних сидений и выставил соответствующие значения.

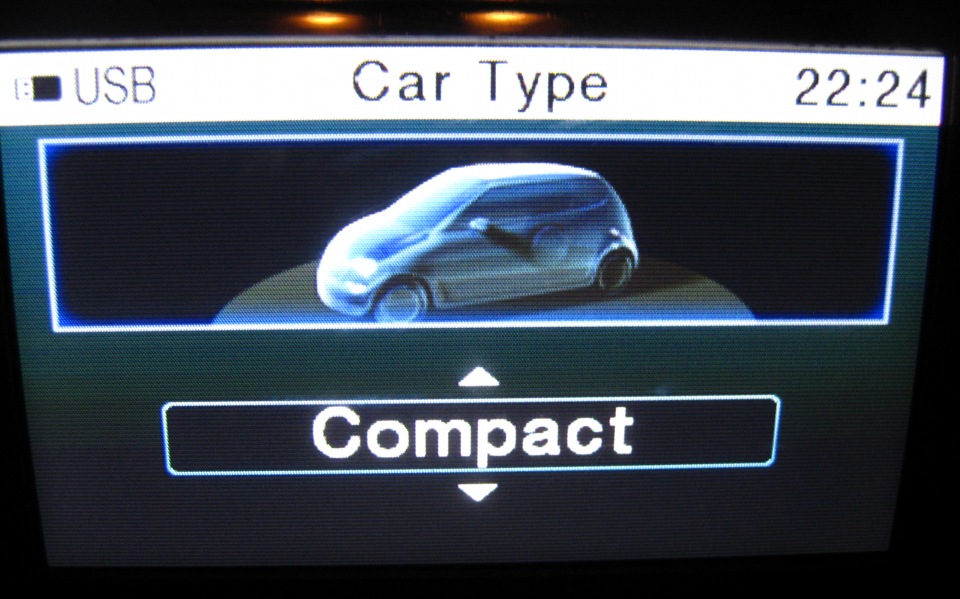

Выбор типа автомобиля.

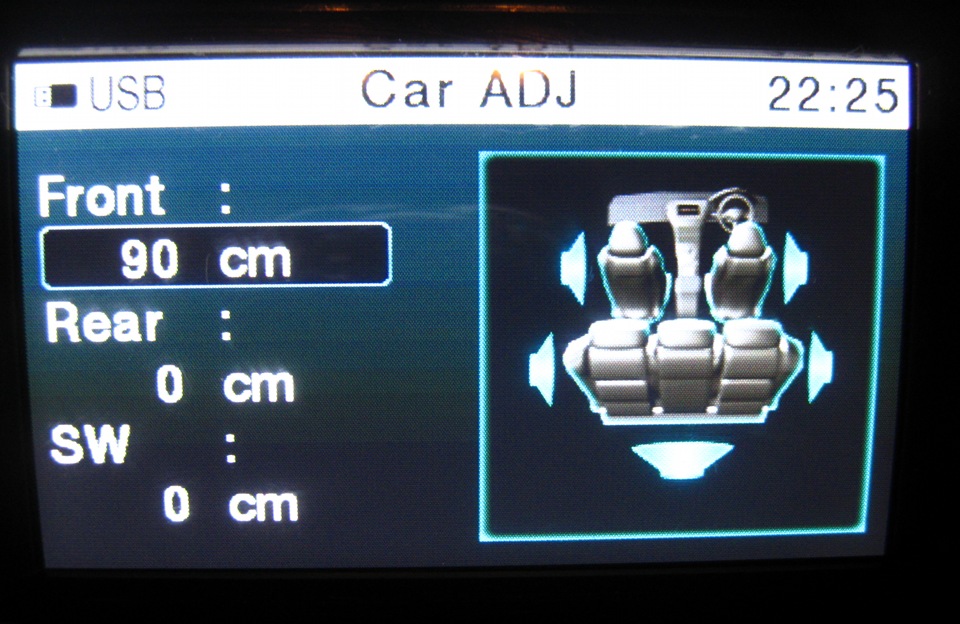

Точная настройка типа автомобиля. Время запаздывания автоматически определяется и компенсируется по расстояниям от центра салона автомобиля, указанным для каждого динамика. Сначала определяется опорная точка, находящиеся на одной оси с ушами слушателя на переднем сиденье. Затем я измерил расстояние от опорной точки до динамиков. А потом рассчитал перепад расстояний в соответствии с самым дальним динамиком.
Так как я преимущественно слушаю рок и панк-рок (Rammstein, Die Toten Hosen, Ария, ДДТ, КиШ, Nirvana, Metallica и много других), то эквалайзером усилил области частот, которые занимает гитара (82.750 Гц) и электрогитара (60…3500 Гц) для яркого звука и передачи остроты атаки. Человеческий голос имеет диапазон звучания где-то от 80 до 1000 Герц, но в популярной и рок музыке вокал обычно находится в полосе 300 Гц. Поэтому для более четкой артикуляции экспериментировал в этой области частот.
В целом, по моему мнению, звук получился весьма достойный. Удалось добиться сосредоточенности общей сцены и получить качественный и яркий звук. Теперь поездка на автомобиле стала сродни походу на концерт. Басы мощные и глубокие, а звучание инструментов и вокала сильное и проникновенное. Эти ощущения невозможно передать словами. Я не пожалел ни о потраченных деньгах, ни о времени, ведь хороший автозвук – это заряд отличного настроения.
Пособие по настройке сабвуфера для начинающих
Источник: журнал «Тюнинг автомобилей» (при участии Car&Music), апрель 2012
Что такое бас вообще?
Но перед тем, как сразу же кидаться крутить ручки и щелкать переключателями, давайте немного проясним, а что же вообще представляет собой бас как таковой. Динамик своим колеблющимся диффузором создает чередование сжатий и разрежений воздуха. Принято считать, что среднестатистический человек воспринимает такие воздушные колебания именно как звук, если они происходят с частотами от 16-20 раз в секунду до 14-18 тысяч раз в секунду. То есть, от 16-20 герц до 14-18 килогерц. Так вот, басом считается самый нижний диапазон этих звуковых колебаний — примерно от 20 до 150 Гц. Именно с такими частотами колеблются диффузоры сабвуферов и мидбасовых динамиков. Обычно говорят, что колебания до 50 Гц — низкий бас, 50-100 — средний бас, а 100-150 — верхний бас (хотя деление это весьма условное и приблизительное).
ПОМНИТЕ, ЧТО ЗАДАЧА САБВУФЕРА — НЕ ПЕТЬ ГОЛОСОМ, А ВОСПРОИЗВЕСТИ ЛИШЬ САМЫЕ НИЗКИЕ ЧАСТОТЫ. МУЗЫКУ ДОЛЖНЫ ИГРАТЬ ОСНОВНЫЕ АКУСТИЧЕСКИЕ СИСТЕМЫ (ФРОНТАЛЬНЫЕ ИЛИ ВМЕСТЕ С ТЫЛОВЫМИ), А САБ — ЛИШЬ ПРИДАВАТЬ ЗВУКУ НЕОБХОДИМУЮ МАССИВНОСТЬ И ОСНОВАТЕЛЬНОСТЬ, КСТАТИ.
Настраивая бас, полезно знать, какая область частот в звуке за что отвечает. Для примера возьмем ударную установку: область частот в районе 40 Гц определяет глубину и мягкость удара, в районе 63 Гц — увесистость, тяжесть удара, область около 80 Гц — твердость удара. В звуке бас-гитары или контрабаса частоты в области 40 —50 Гц определяют массивность инструмента, а в области 100 Гц — плотность, упругость баса.
ЕСЛИ САБВУФЕР БУДЕТ ПЛОХО СОГЛАСОВАН С МИДБАСОМ, ПРОИЗОЙДЕТ „РАСЛОЕНИЕ» БАСА, ЗВУЧАНИЕ ПОТЕРЯЕТ И ДРАЙВ, СОЧНОСТЬ, ЭМОЦИОНАЛЬНОСТЬ. ЕСЛИ ЭТО „ЖИВОЙ» ИНСТРУМЕНТ, ТО ПОСТРАДАЕТ НАТУРАЛЬНОСТЬ ЕГО ЗВУЧАНИЯ. В ЭЛЕКТРОННОЙ МУЗЫКЕ МЫ ПОЛУЧИМ НЕ ПЛОТНЫЙ БАСОВЫЙ РИТМ, А ЛИБО ВЯЛОЕ УХАНЬЕ, ЛИБО НАПРОТИВ — ГУЛКУЮ КОЛОТУШКУ, ОТ КОТОРОЙ ЧЕРЕЗ 10 МИНУТ НАЧНЕТ БОЛЕТЬ ГОЛОВА. В ХУДШЕМ СЛУЧАЕ САБ БУДЕТ ВОСПРИНИМАТЬСЯ ВООБЩЕ ИГРАЮЩИМ ОТДЕЛЬНО, КАК БЫ САМ ПО СЕБЕ.
Первый этап: включаем фильтр нижних частот
Итак, нам нужно в сигнале сабвуфера ослабить средние и высокие частоты, и оставить лишь низкие. Это умеет делать частотный фильтр, в данном случае — фильтр нижних частот (ФНЧ, он же Low Pass Filter, обозначается как LPF или просто LP). Он пропускает все, что ниже частоты настройки и ослабляет все, что выше. Таким фильтром может быть оснащено, к примеру, головное устройство, усилитель, или же он может быть и там, и там одновременно.
Второй этап: выставляем предварительную частоту настройки и громкость сабвуфера
Теперь найдите регулятор, отвечающий за частоту настройки фильтра. В усилителе — это обычная „крутилка», обозначается как Frequency или что-то в этом роде. Выставьте ее пока на частоту 80 Гц. При такой настройке на сабвуфер беспрепятственно будут проходить только низкие частоты, а все что выше 80 Гц, будет заметно ослабляться. Отыщите другую „крутилку» — чувствительности (может обозначаться как Level или Gain), отрегулируйте ей громкость сабвуфера относительно основных динамиков. Не переборщите с уровнем, саб не должен перекрикивать все остальное!
ЕСЛИ УРОВЕНЬ САБА БУДЕТ СЛИШКОМ ВЕЛИК, ТО БАС ПОТЕРЯЕТ В СВОЕЙ НАТУРАЛЬНОСТИ (ВАЖНО ДЛЯ „ЖИВЫХ» МУЗЫКАЛЬНЫХ ЖАНРОВ), ЧЕТКОСТИ И УПРУГОСТИ (ВАЖНО ДЛЯ ЛЮБОЙ МУЗЫКИ). ДАЖЕ ЕСЛИ ВЫ БОЛЬШОЙ ЛЮБИТЕЛЬ „КИШКОТРЯСНОЙ» И „ВОЛОСОШЕВЕЛИТЕЛЬНОЙ» ЭЛЕКТРОНИКИ, ВСЕ РАВНО » УМЕРЬТЕ СВОЙ ПЫЛ, МНОГО ПЛОХОГО БАСА — ЭТО ХУЖЕ, ЧEM В МЕРУ ХОРОШЕГО.
Третий этап: подбираем полярность включения сабвуфера
Существует распространенное, но ошибочное мнение, что динамики можно подключать только строго соблюдая полярность, обозначенную на усилителе, мол, плюс к плюсу и минус к минусу. Иначе они будут работать якобы „не в ту сторону» и быстро выйдут из строя. На самом же деле диффузор динамика всегда ходит одинаково и в „плюс», и в „минус» относительно своего положения покоя, а полярностью подключения всего лишь определяется, в какую сторону он пойдет „сначала», а в какую „потом». Это, понятное дело, никак не сказывается на самочувствии динамика, но зато сказывается на его звучании. Так что на этом этапе мы будем определять правильную полярность включения сабвуфера.
Поставьте музыку, в которой есть хорошо различимые низкочастотные инструменты и постарайтесь выбрать такой вариант подключения саба, при котором он будет максимально сливаться своим звучанием с основной акустикой, будет максимально четким и собранным. Поскольку звуковая картина с передних и задних сидений будет отличаться, вам придется побегать: поменяли на сабвуфере полярность — сели за руль послушали, потом опять к багажнику: поменяли, послушали, выбрали лучший вариант. Помните, что слушать нужно при закрытых дверях.
В идеале не должно быть слышно, что бас идет сзади. Когда вы сидите впереди, должно создаваться впечатление, что басят передние, основные динамики. Если добиться такого цельного и слитного звучания не получается, то, возможно, вы немного перестарались с громкостью сабвуфера (в этом случае просто убавьте чувствительность на усилителе), допустили какие-то промахи при изготовлении корпуса (он издает паразитные призвуки) или у вас просто что-то дребезжит в багажнике (эти звуки, кстати, не обязательно должно быть отчетливо слышны, они могут успешно маскироваться сабвуфером).
Четвертый этап: регулируем сабсоник
Многие басовые усилители оснащены так называемым „подтональным фильтром», сабсоником. Это на самом деле обычный фильтр верхних частот, который ослабляет в сигнале все, что ниже частоты его настройки, то есть убирает самые-самые низкие частоты. Вот тут, наверняка, может возникнуть вопрос — зачем он нужен, разве ж саб не предназначен для того, чтобы воспроизводить нижние частоты?
Просто все дело в том, что чем ниже частота, тем выше ход у динамика, и на сверхнизких частотах он может оказаться настолько большим, что там недалеко и до порванного подвеса, изломанного диффузора или заклинившей звуковой катушки. Мне нередко приходилось наблюдать ситуацию, когда диффузор сабвуфера ходит ходуном, а бас при этом вялый и гулкий. И напротив, действительно громкий, сочный и упругий бас зачастую может издавать сабвуфер, диффузор которого вроде бы едва шевелится. А ведь мы уже говорили, что в реальной-то музыке частот ниже 30 Гц практически нет, причем даже в самом забойном гангста-рэпе. А посему мы можем ослабить малоинформативные сверхнизкие частоты абсолютно без ущерба для музыки. Будучи же освобожденными от них, сабвуфер заиграет гораздо лучше — он будет басить четче и упруже, повысится предел максимальной громкости. Настройте сабсоник на частоту около 20 Гц. Если вы любите очень громкий бас, то можете поднять его настройку до 30, а в экстремальных случаях и вовсе до 40 Гц. Не переживайте, вы при этом нисколько не потеряете в сочности и мясистости баса, зато сохраните динамик целым. Кстати, если у вас сабвуфер в корпусе с фазоинвертором, то сабсоник вообще из разряда must have. Дело в том, что в закрытом корпусе объем воздуха, заключенный внутри, придерживает динамик и не дает ему слишком разбалтываться. А вот в фазоинверторном это происходит только выше частоты настройки порта, а на более низких частотах диффузор болтается практически ничем не сдерживаемый, и очень быстро доходит до своих физических пределов хода со всеми, как говорится, вытекающими.
Пятый этап: „сращиваем» звучание сабвуфера с звучанием мидбасовых динамиков более тщательно
На этом этапе настройки вам предстоит найти оптимальную частоту настройки фильтра нижних частот (ФНЧ, LPF, LP) и громкость сабвуфера. Эти две регулировки всегда нужно выставлять в комплексе. Принцип примерно такой:
— Если мы уменьшаем частоту среза LP и одновременно увеличиваем громкость, то бас при этом становится более мягким и глубоким. Но если перестараться, то может получиться эффект, когда фронт басового удара отделится от самого низкочастотного наполнения — саб будет звучать как бы сам по себе.
— Если увеличиваем частоту среза LP, то бас становится жестче, приобретает большую ударность. При этом громкость нужно убавлять, иначе можно получить чрезмерную „колотушечность», и это будет уже не бас, а долбежный гулкий звук как палкой по пустой бочке, этого нам тоже никак не нужно. В хорошо настроенной системе сабвуфер не должен восприниматься играющим отдельно. Он должен сливаться с звучанием основной акустики так, будто это басит она. Старайтесь добиться, чтобы инструменты звучали наиболее естественно. И тогда вы сможете с уверенностью сказать: „Да, у меня в машине очень хороший качественный бас».
ЧТО ДАЕТ ВКЛЮЧЕНИЕ ФИЛЬТРА ВЕРХНИХ ЧАСТОТ В ОСНОВНЫХ КАНАЛАХ?
Если вы просто добавляете сабвуфер в штатную систему, то все, чем вы располагаете для настройки — это лишь регулировки на нем самом (точнее, на сабвуферном усилителе). Если же у вас более развитая система, в которой от усилителя работают и основные каналы, то наверняка кое-какие регулировки есть и в нем.
В данном случае нам нужен фильтр верхних частот (ФВЧ, High Pass Filter, HPF, HP). Работает он, как вы наверное уже поняли, прямо противоположно фильтру нижних частот — пропускает все, что выше частоты настройки и ослабляет все, что ниже.
Если вы его включите, то ослабите в сигнале для основных динамиков самый низкий бас. И неважно, что небольшие 6,5-дюймовые мидбасы (или какие у вас там) и без того низкий бас толком не воспроизводят, будучи освобожденными от низкочастотных сигналов, динамики заиграют намного легче, в звуке появятся упругость и четкость, уйдет гудение и призвуки двери, срастить звучание мидбасов с сабом станет намного легче.
Если вам доступна настройка ФВЧ в основных каналах, то настройте сначала этот фильтр, не включая сабвуфер. Слишком высокая частота настройки лишает звук основательности, весомости, а при слишком низкой ходу диффузора может быть слишком большим. Найдите компромисс, при котором диффузоры динамиков будут иметь небольшой ход, но при этом еще не пропадет басовитость. После этого приступайте к настройке сабвуфера.
ЕСЛИ ДИФФУЗОР ХОДИТ ХОДУНОМ, ЧУТЬ ЛИ НЕ ВЫПРЫГИВАЯ ИЗ ДИНАМИКА, ТО ЭТО, ВООБЩЕ-ТО, ЕЩЕ НЕ ПРИЗНАК КРУТОСТИ. ЧАСТО КАК РАЗ С ТОЧНОСТЬЮ ДО НАОБОРОТ.
Многие усилители оснащены фазовращателем. Он нужен для более точного согласования звучания сабвуфера и мидбасовых динамиков. На этапе номер 3 мы подобрали наилучшую полярность включения простым перекидыванием проводов на клеммах сабвуферного динамика. Это, по сути, соответствует крайним положениям фазовращателя, которые обозначаются как «0» и «180 градусов». Сам же фазовращатель позволяет выставлять еще и промежуточные значения. Вы можете воспользоваться им при финишной настройке системы.
Как настроить усилитель (Gain, LPF, HPF)
Содержание:
Настройка усилителя | основы
Настройка усилителя для сабвуфера и остальной аудиосистемы может поставить новичка в тупик. Утонченная настройка — дело не простое и требует большого опыта или помощи профессионала.
На этой странице мы разберем основные, базовые настройки — чтобы у вас ничего не сгорело, сабвуфер не пытался отыгрывать скрипку и все было на своих местах.
HPF / LPF (ФВЧ / ФНЧ)
Hight pass filter (HPF), он же фильтр высоких частот (ФВЧ) — отфильтровывает (отсекает) низкие частоты, оставляя высокие.
При настройке сабвуферного усилителя установите регулятор примерно на 20 Hz, чтобы отсечь инфразвук и не тратить энергию, так как вы все равно его не услышите. Для среднечастотных динамиков HPF выставляется в районе 80 Hz, чтобы убрать диапазон низких частот, для которого динамик не предназначен и не сможет его отыграть. Если у вас выделены отдельные каналы или даже отдельный усилитель для твиттеров (пищалок) — HPF выставляется в районе 3000 — 5000 Hz в зависимости от модели, что бы не спалить их.
Все приведенные цифры являются примерными, для получения более точных и безопасных значений изучите характеристики ваших динамиков!
Low pass filter (LPF), он же фильтр низких частот (ФНЧ) — противоположен HPF и срезает верхние частоты, оставляя нижние.
Для сабвуферов устанавливается в районе 50-80 Hz в зависимости от типа оформления (ЗЯ, ФИ, и т.п.), чтобы отсечь частоты, для которых сабвуфер не предназначен. Аналогично и со среднечастотниками, для них режьте в районе 1400-1600 Hz.
Если есть возможность, то можно ограничить твиттеры на 20 000 Hz, но это не обязательно.
Gain \ Level
Gain (чувствительность) часто путают с громкостью, но это не совсем правильно.
Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.
Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.
Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:
Настройка гейна на слух (1 способ)
Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!
Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.
Настройка гейна на слух (2 способ)
Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.
Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (скачать синусы в разделе Загрузки). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.
Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите
Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.
Настройка гейна с помощью мультиметра или осциллографа
Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:
Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя.
Subsonic
Subsonic — это тот же фильтр высоких частот (HPF) на сабовых усилителях (часто на моноблоках) — отрезает инфразвук. Устанавливайте его по умолчанию примерно на 20-25 Hz. При углубленной настройке, сабсоник выставляется для предотвращения чрезмерного хода диффузора. Поочередно включаются синусы ниже частоты настройки корпуса сабвуфера и по наблюдению за величиной хода диффузора выбирается нужное значение.
Bassboost
Bassboost — повышает громкость на определенной частоте, как правило это 40-45 Hz. При использовании басбуста шанс спалить сабвуфер резко повышается, так как клипп наступает значительно раньше. В большинстве случаев bassboost не нужен и если вы новичек, то просто примите правило «Басбуст не трогать!»
Опытными людьми он может использоваться для увеличения полки АЧХ, чтобы вытянуть провалы в определенных частотах, но это уже глубокие настройки и эффект не всегда оправдает риск.
X-over
X-over — переключатель фильтров. Присутствует в случае, когда у усилителя не предусмотрена регулировка для каждого фильтра в отдельности. HPF — режет снизу, LPF — режет сверху, Full / Flat — фильтры отключены.
Регулятор фазы (Phase)
Регулятор фазы — является частью углубленной настройки — меняет фазу динамика. Бывает фиксированный переключатель 0 / 180° и регулятор 0° — 180°. Читайте отдельную тему: Фаза сабвуфера — правильная настройка.
Master/Slave
Этот переключатель используется при мостовом подключения моноблоков. Master устанавливается на усилителе, к которому подходят RCA («тюльпаны») от магнитолы, Slave ставится на подсоединяемом моноблоке.
Видео
